HS-S24L 数字温度传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

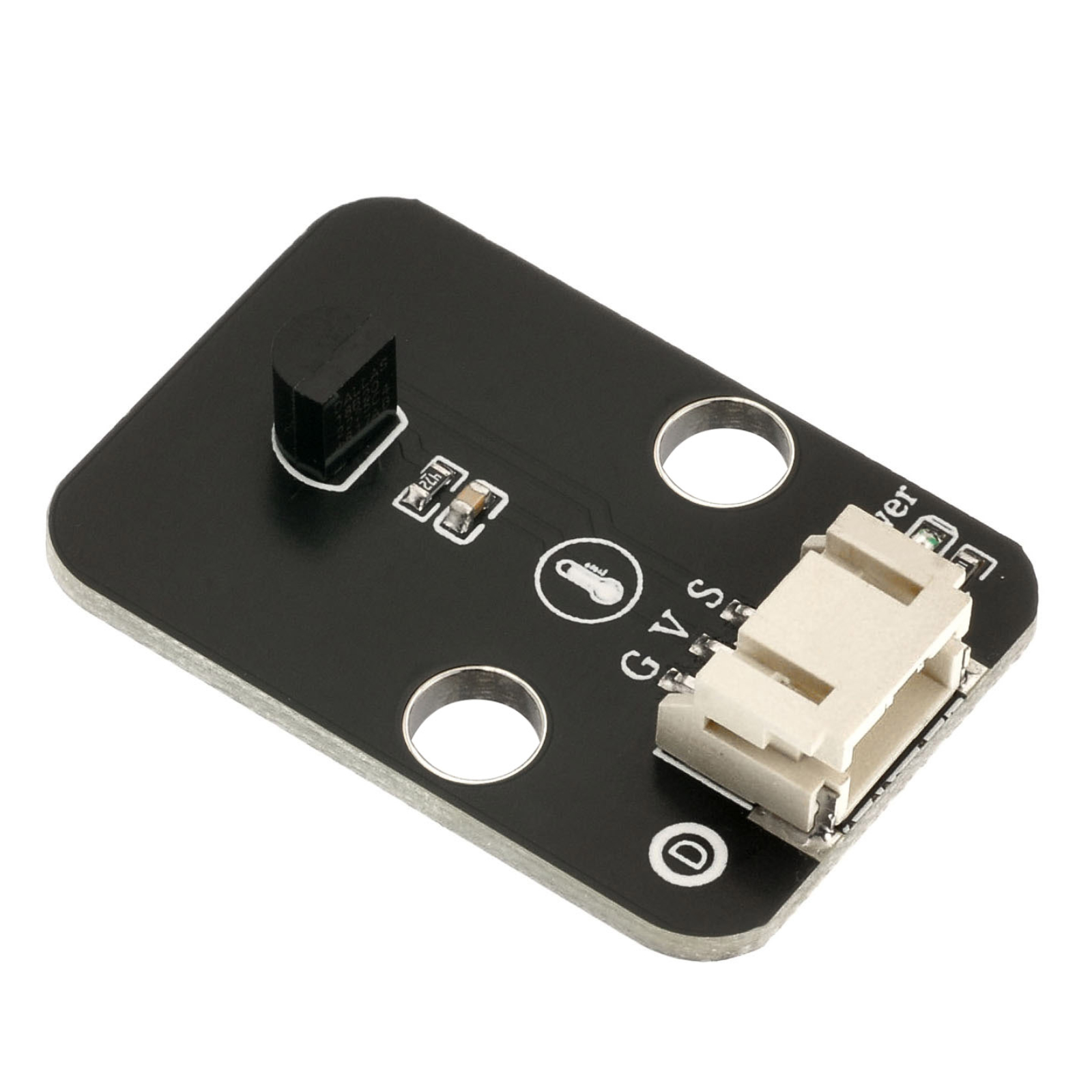

1、介绍 点这里回到目录

18b20数字温度传感器是常用的数字温度传感器,其输出的是数字信号,具有体积小,抗干扰能力强,精度高的特点。数字温度传感器接线方便, 封装后的可用于电缆沟测温,高炉水循环测温,锅炉测温,机房测温,农业大棚测温,洁净室测温,弹药库测温等各种非极限温度场合。耐磨耐碰,体积小,使用方便,封装形式多样,适用于各种狭小空间设备数字测温和控制领域。

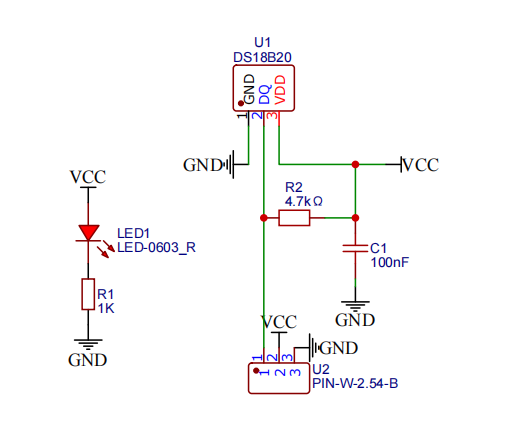

2、原理图 点这里回到目录

HS-S24L 数字温度传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:双螺丝固定

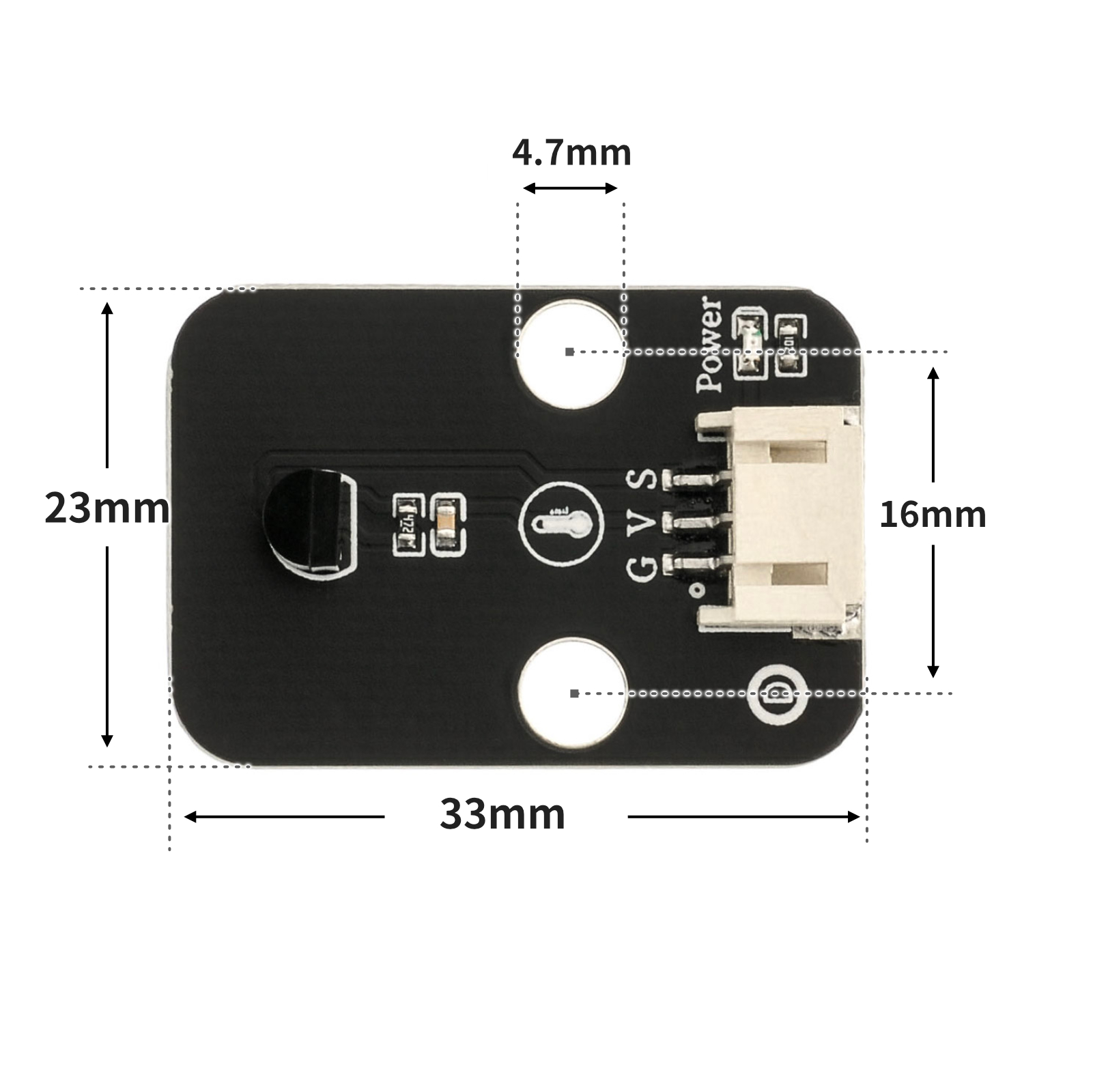

4、电路板尺寸 点这里回到目录

HS-S24L 数字温度传感器


5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 示例(适用于Mixly IDE、Arduino IDE):点击下载

/***********************************************************
 文件名:06_DS18B20Temperature sensor.ino
  描述:获取温度值,串口打印数据。
  作者:陈志强
  日期:2022.11.2
***********************************************************/
#include <OneWire.h>
#include <DallasTemperature.h>

OneWire oneWire_9(9);//18B20数字温度传感器接 Arduino 上的数字引脚9口
DallasTemperature sensors_9(&oneWire_9);//将 oneWire 引用传递给DallasTemperature库
DeviceAddress insideThermometer;

float ds18b20_9_getTemp(int w) {
  sensors_9.requestTemperatures();//发送命令以获取温度
  if(w==0) {
    return sensors_9.getTempC(insideThermometer);
  }
  else {
    return sensors_9.getTempF(insideThermometer);
  }
}

void setup(){
  Serial.begin(9600);
  sensors_9.getAddress(insideThermometer, 0);
  sensors_9.setResolution(insideThermometer, 9);
}

void loop(){

  Serial.println(String("温度:") + String(ds18b20_9_getTemp(0)) + String("℃"));//以摄氏度为单位打印温度
  Serial.println(String("温度:") + String(ds18b20_9_getTemp(1)) + String("℉"));//以华氏度为单位打印温度
  Serial.println("");
  delay(1000);

}

ESP32 Python 示例(适用于Mixly IDE /米思齐)
(开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 ):


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

Arduino UNO 图形化示例程序:点击下载

HS-S24L 数字温度传感器

ESP32 Python图形化示例程序:


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 数字温度传感器(HS-S24P)*1
  • PH2.0 3P双头端子线 *1

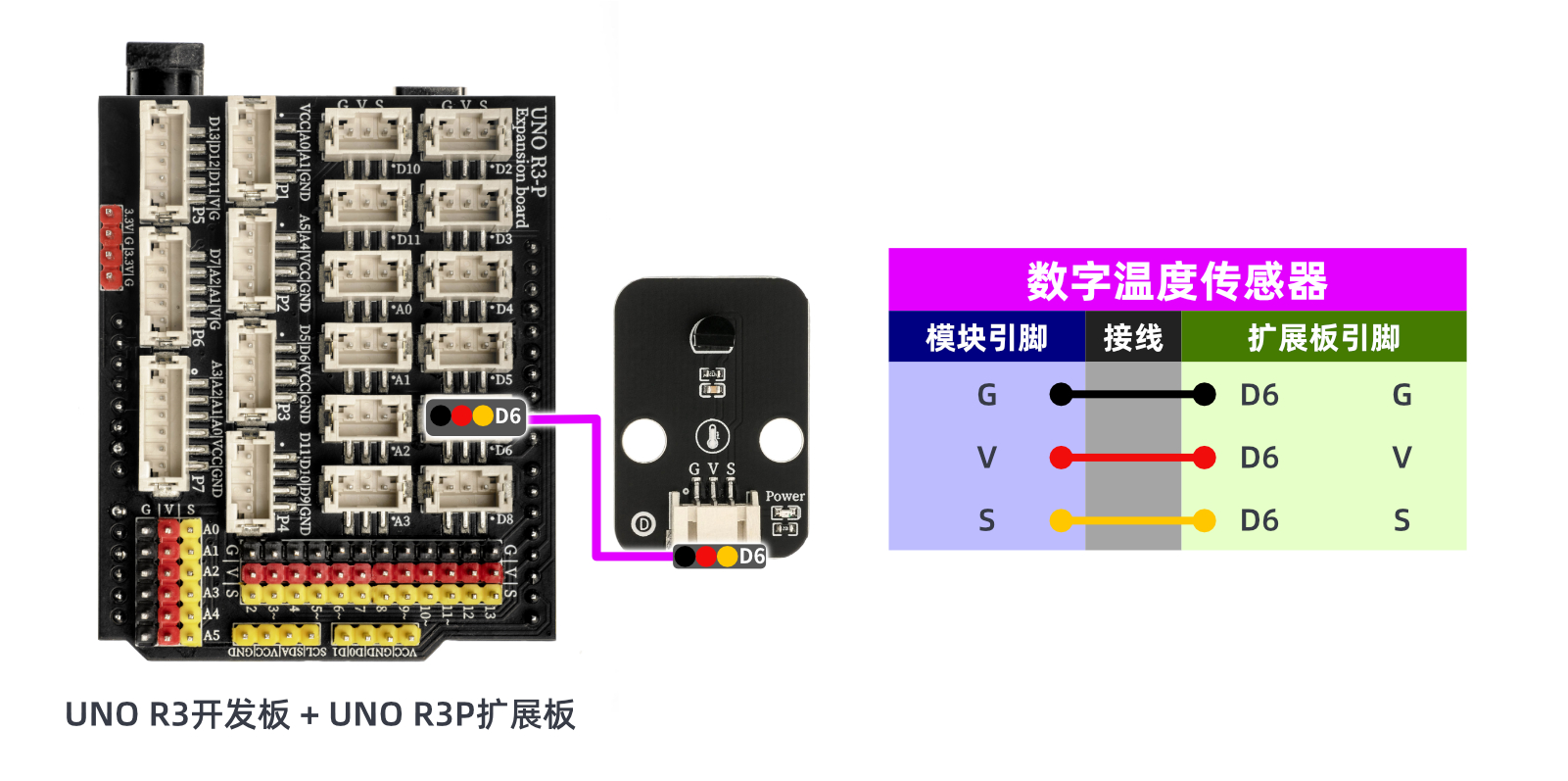

电路接线图:

HS-S24L 数字温度传感器


ESP32 Python 测试环境搭建


8、视频教程 点这里回到目录

Arduino UNO视频教程点击查看

ESP32 Python视频教程:


9、测试结论 点这里回到目录

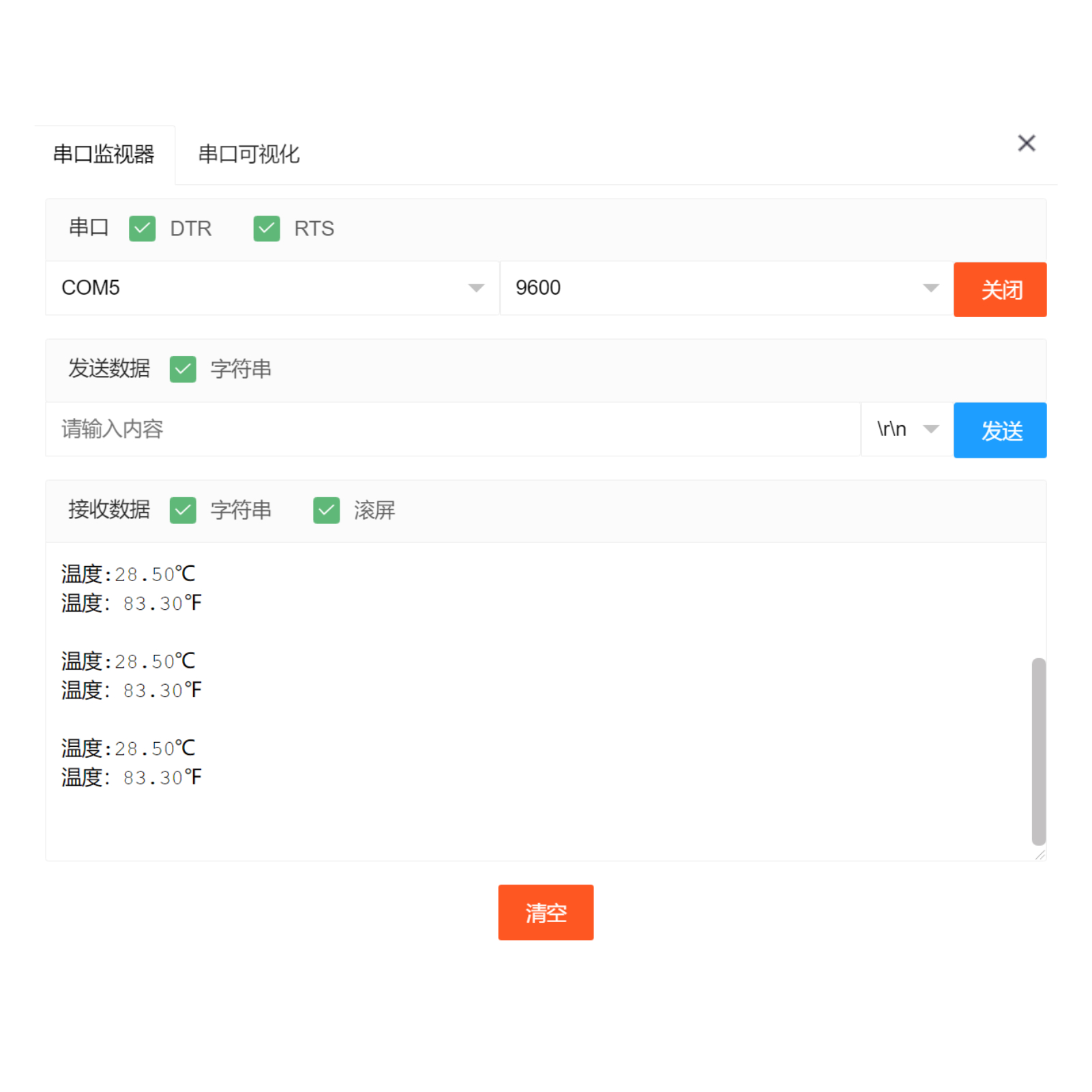

Arduino UNO测试结论:

HS-S24L 数字温度传感器

器件连接好线之后,将上述程序烧录到 开发板之后,打开串口监视器,波特率设置为9600,可以看到串口打印当前环境温度。


ESP32 Python测试结论:
