HS-F05A 交通信号灯模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

LED是发光二极管的缩写,由混合化合物制成,即镓(Ga),砷(AS),磷(P)。 磷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光。发光二极管的反向击穿电压为5v。 其正伏安特性曲线太陡,模块上板载了限流电阻,以便在使用时控制流过管道的电流。交通灯就是板载了3个不同颜色的LED灯,通过控制对应的引脚就可以控制灯的亮灭。


2、原理图 点这里回到目录

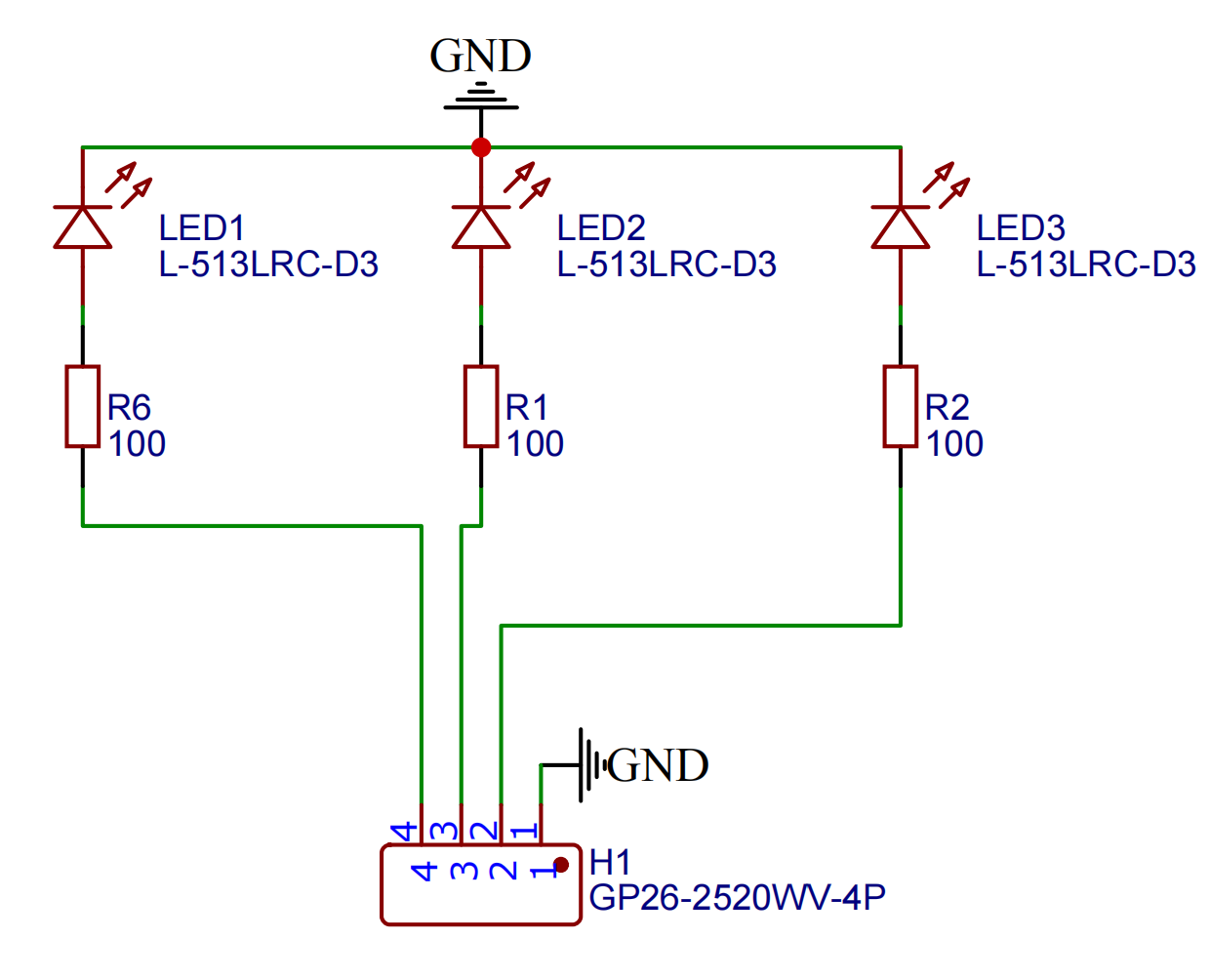

HS-F05A  交通信号灯模块


3、模块参数 点这里回到目录

引脚名称 描述
GND GND(电源输入)
GR 绿灯引脚
YE 黄灯引脚
RE 红灯引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定


4、电路板尺寸 点这里回到目录

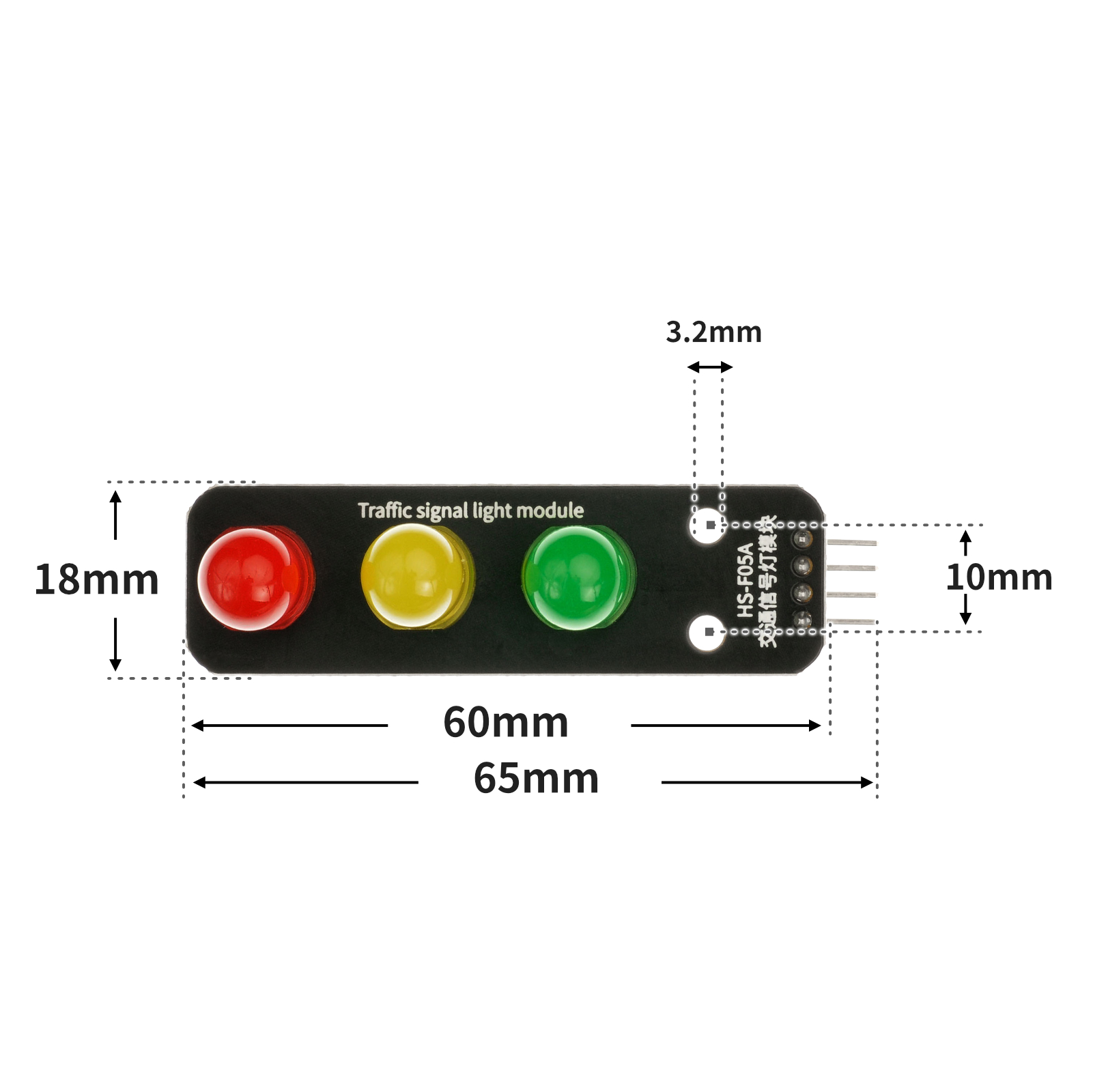

HS-F05A  交通信号灯模块


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  digitalWrite(5,LOW);
  digitalWrite(6,LOW);
  digitalWrite(7,LOW);
}

void loop(){
  digitalWrite(5,HIGH);
  digitalWrite(6,HIGH);
  digitalWrite(7,HIGH);
  delay(1000);
  digitalWrite(5,LOW);
  digitalWrite(6,LOW);
  digitalWrite(7,LOW);
  delay(1000);

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import time


pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
pin25.value(1)
time.sleep(1)
pin25.value(0)
pin26.value(1)
time.sleep(1)
pin26.value(0)
pin27.value(1)
time.sleep(1)
pin27.value(0)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

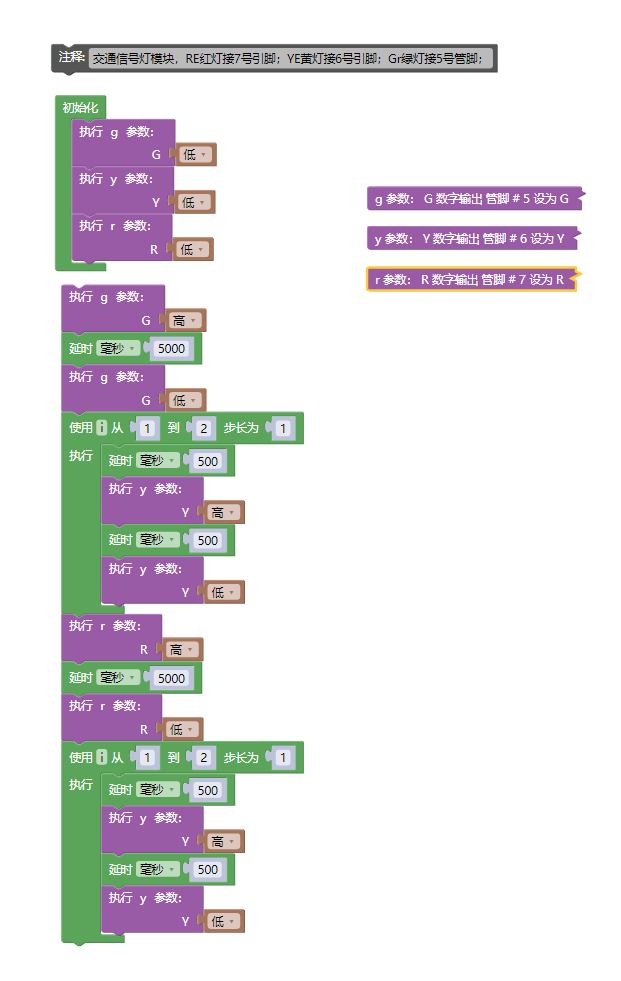

示例程序(UNO开发板):点击下载

HS-F05A  交通信号灯模块

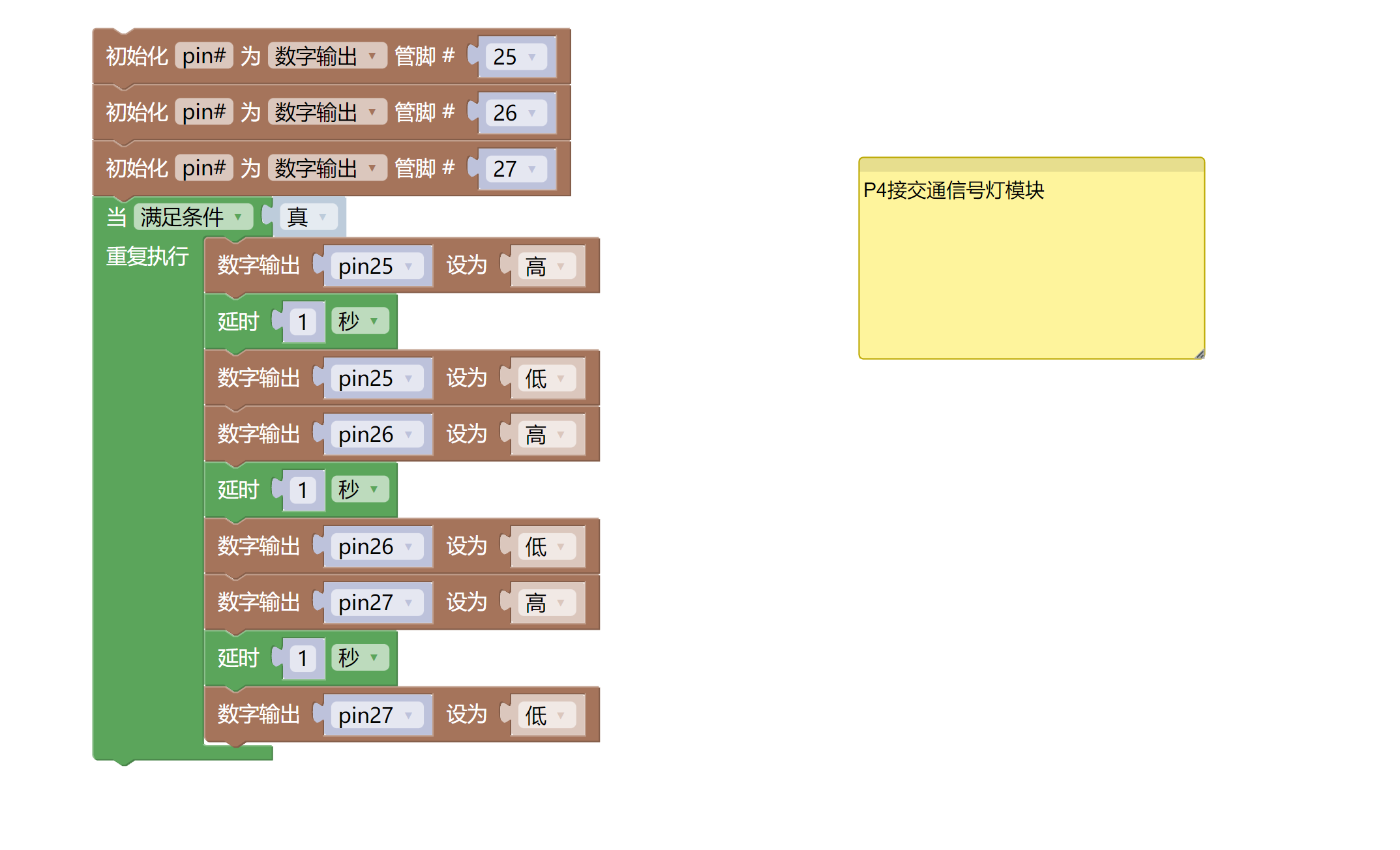

示例程序(ESP32开发板):点击下载

HS-F05A  交通信号灯模块


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 交通信号灯模块(HS-F05A)*1
  • 1P母对母杜邦线 *4条 或 3P母对母杜邦线 *1条和1P母对母杜邦线 *1条

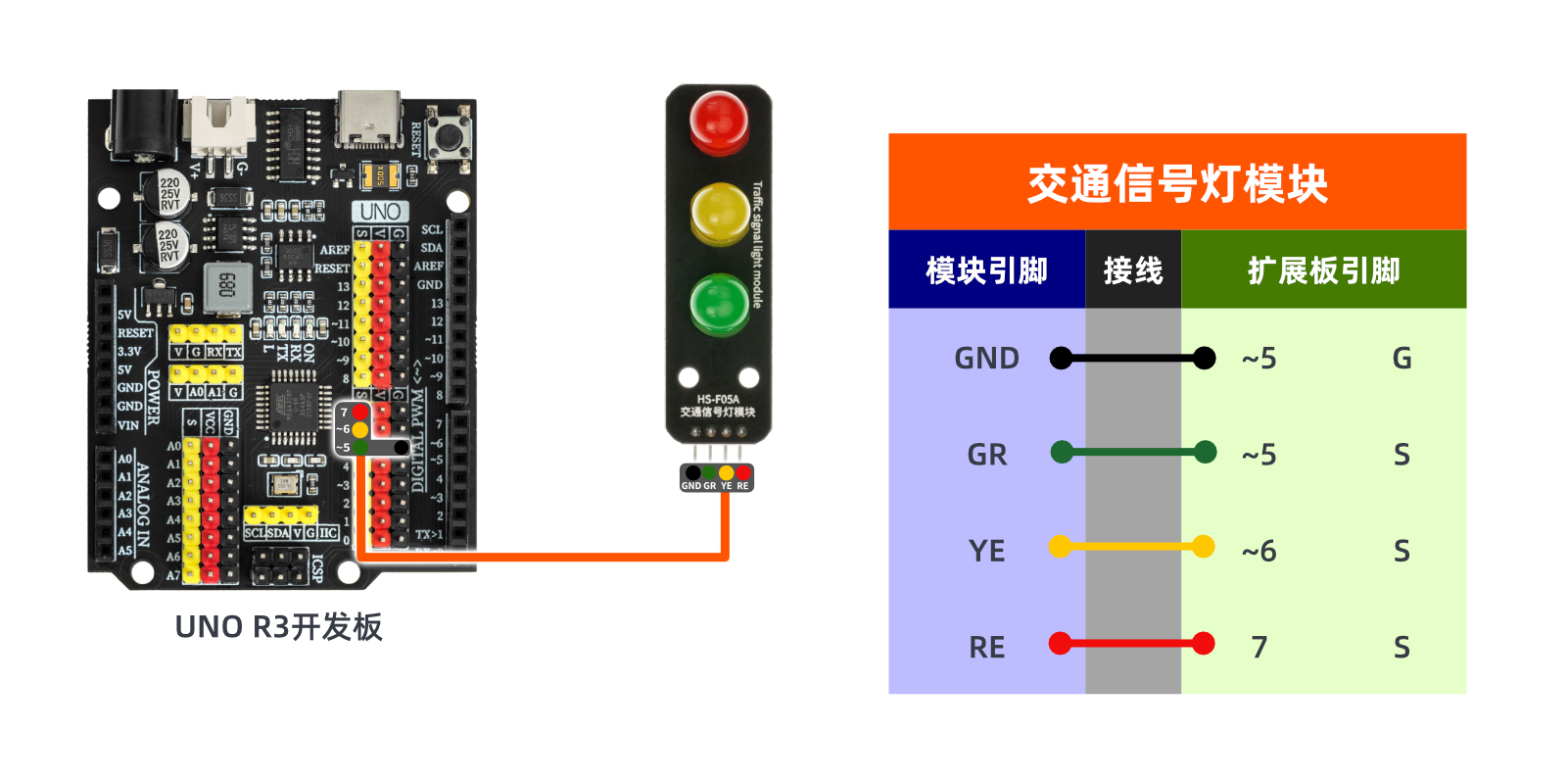

电路接线图:

HS-F05A  交通信号灯模块


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

HS-F05A  交通信号灯模块

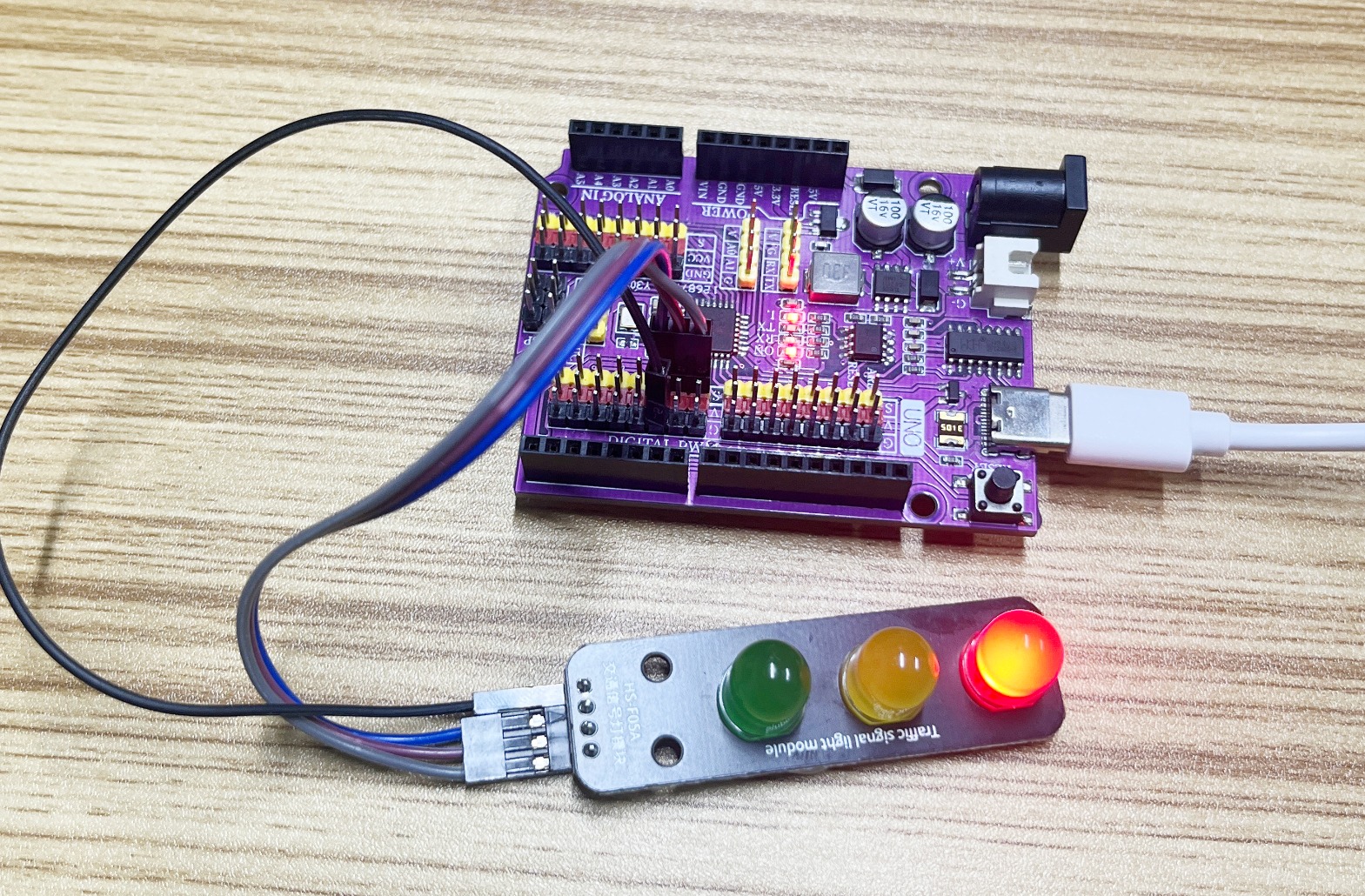

器件连接好线之后,将上述程序烧录到Arduino UNO 开发板之后,将会显示红绿黄灯交替亮灭,达到交通信号灯效果。


点这里回到目录
