HS-S23A 38K红外遥控接收模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

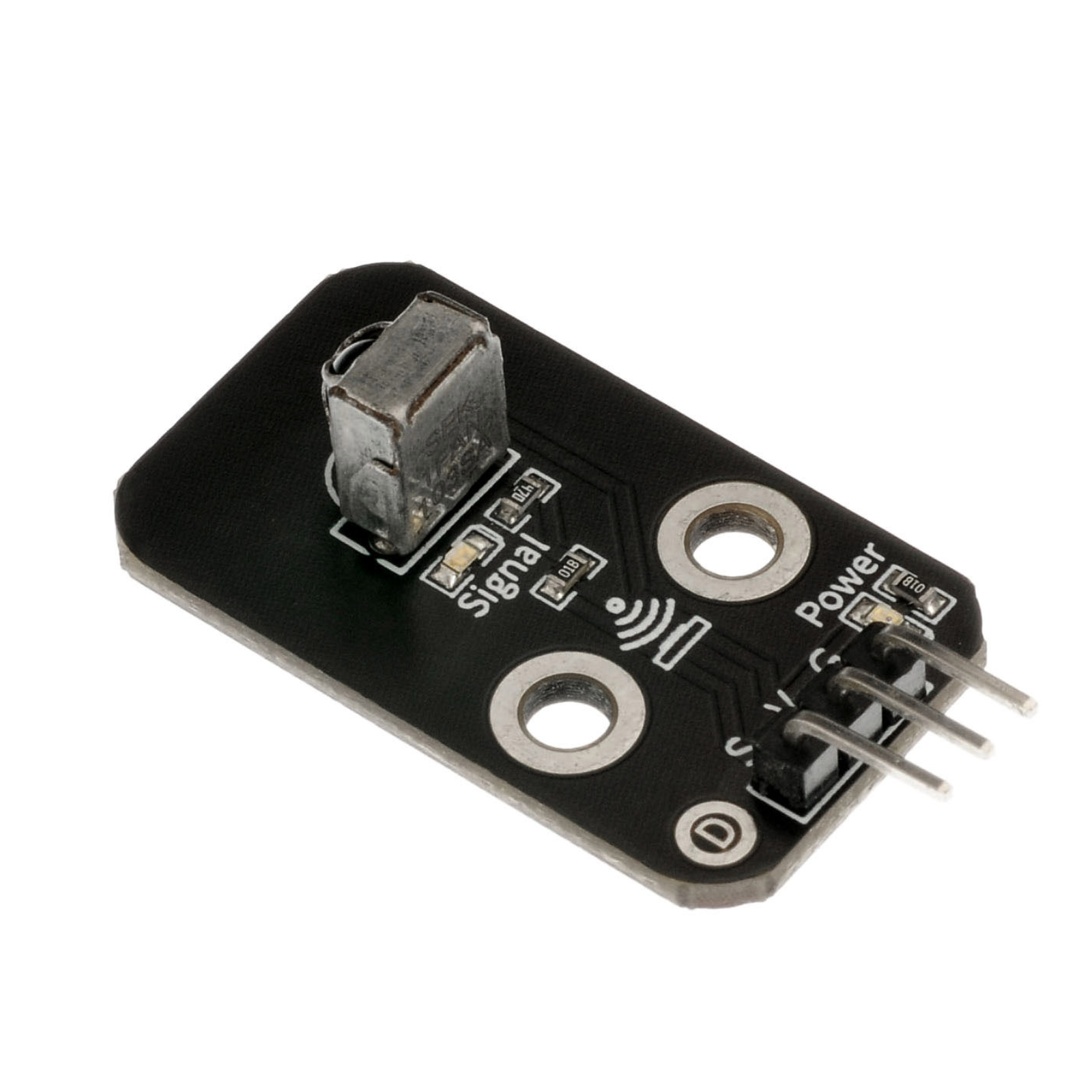

1、介绍 点这里回到目录

红外接收管是直接将电能转化为近红外光的器件,属于二极管类。它的结构和原理与一般的发光二极管相似,只是半导体材料有所不同。红外接收头是一种接收、放大、解调装置,内部集成电路已完成解调,输出是数字信号。红外接收头由 IC 和 PD 两部分组成。IC 是接收头的处理元件,主要由硅晶体和电路组成。它是一个高度集成的设备。PD 是一种光电二极管,主要功能是接收光信号。红外接收需先进行解调,解调的过程是通过红外接收管进行接收的。其基本工作过程为:当红外接收模块接收到调制信号时,输出高电平,否则输出为低电平,是调制的逆过程。红外接收头输出的原始数据信号,正好和发射端倒向。也就是以前发射端原始信号是高电平,那接收头输出的就是低电平。反之红外遥控器发出的信号是一连串的二进制脉冲码。为了使其在无线传输过程中免受其他红外信号的干扰,通常都是先将其调制在特定的载波频率—38kHZ 上然后再经红外发射二极管发射出去,红外传感器的集成接收和调制红外线。而红外线接收装置则要滤除其他杂波,另接收该特定频率的信号并将其还原成二进制脉冲码,也就是解调。

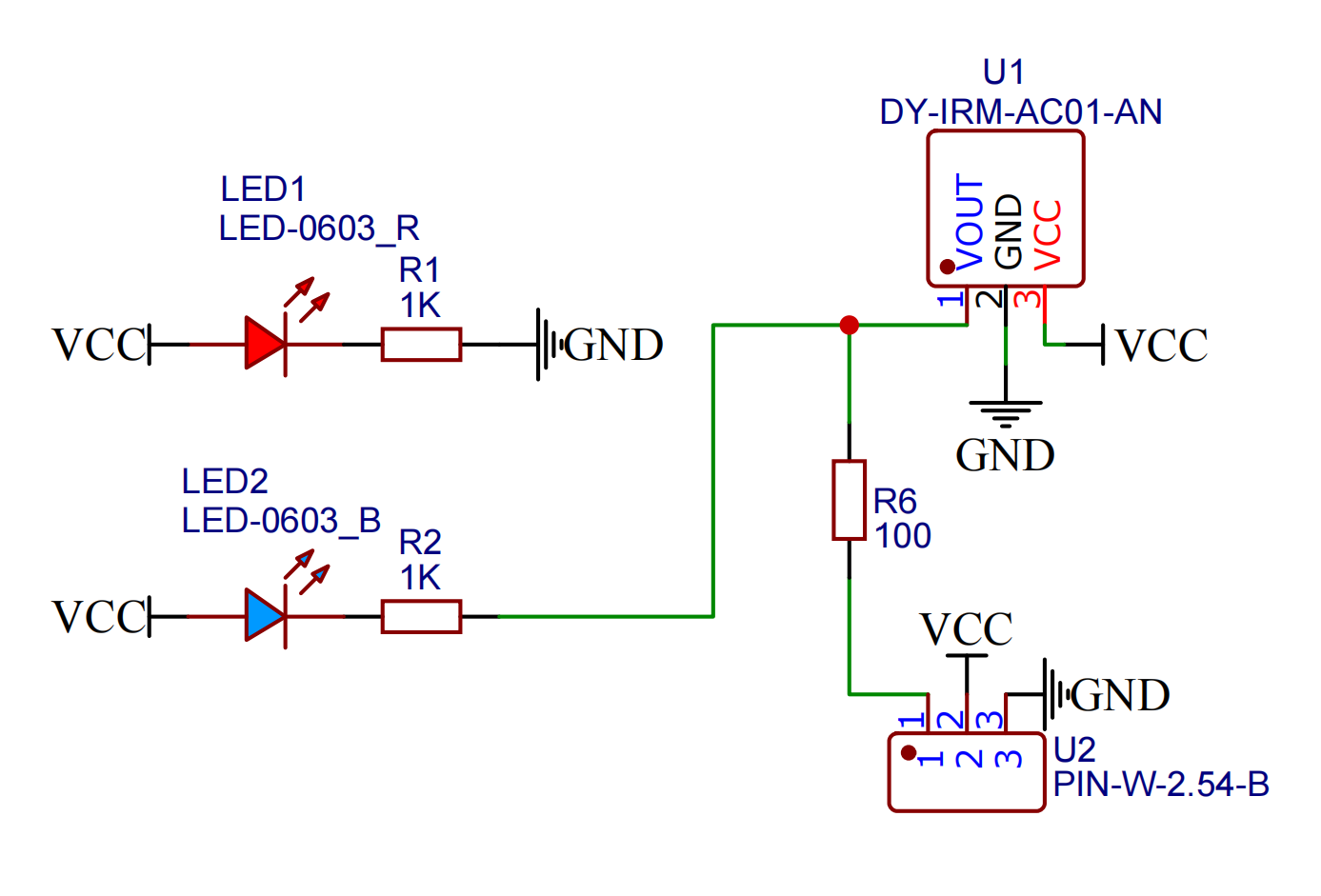

2、原理图 点这里回到目录

HS-S23A 38K红外遥控接收模块


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

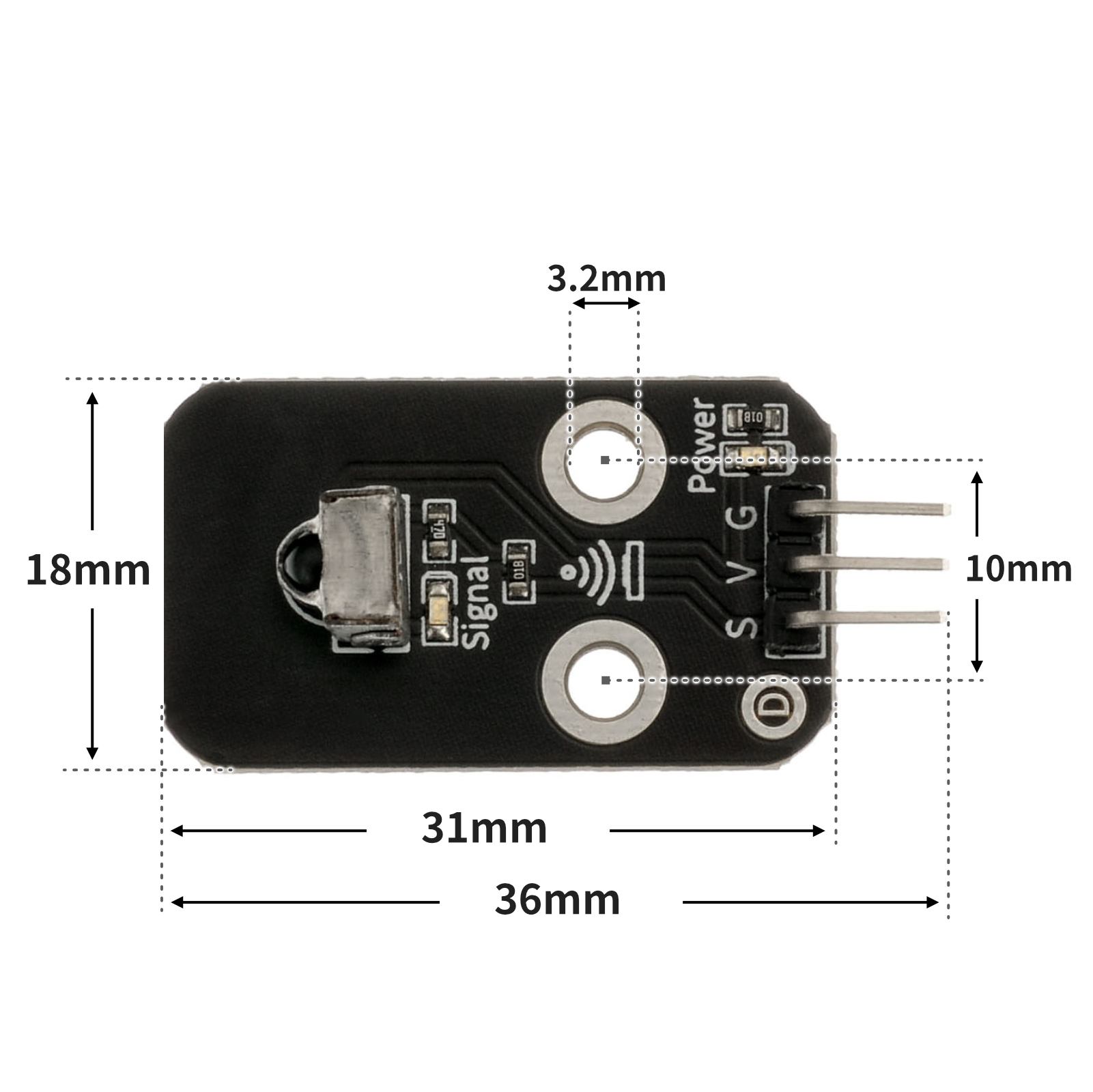

4、电路板尺寸 点这里回到目录

HS-S23A 38K红外遥控接收模块


5、Arduino IDE示例程序 点这里回到目录

示例程序:点击下载

#include <IRremote.h>

volatile int red;
volatile int yellow;
volatile int green;
const String IR_PROTOCOL_TYPE[] = {
  "UNKNOWN",
  "PULSE_DISTANCE",
  "PULSE_WIDTH",
  "DENON",
  "DISH",
  "JVC",
  "LG",
  "LG2",
  "NEC",
  "PANASONIC",
  "KASEIKYO",
  "KASEIKYO_JVC",
  "KASEIKYO_DENON",
  "KASEIKYO_SHARP",
  "KASEIKYO_MITSUBISHI",
  "RC5",
  "RC6",
  "SAMSUNG",
  "SHARP",
  "SONY",
  "ONKYO",
  "APPLE",
  "BOSEWAVE",
  "LEGO_PF",
  "MAGIQUEST",
  "WHYNTER"
};
IRrecv irrecv_4(4);

void setup(){
  red = 9;
  yellow = 10;
  green = 11;
  Serial.begin(9600);
  irrecv_4.enableIRIn();
}

void loop(){
  if (irrecv_4.decode()) {
    struct IRData *pIrData = &irrecv_4.decodedIRData;
    long ir_item = pIrData->decodedRawData;
    String irProtocol = IR_PROTOCOL_TYPE[pIrData->protocol];
    Serial.print("IR TYPE:" + irProtocol + "\tVALUE:");
    Serial.println(ir_item, HEX);
    irrecv_4.resume();
    Serial.println(ir_item,HEX);
    switch (ir_item) {
     case 0xF30CFF00:
      //按下遥控器“1”键编码值:F30CFF00。红灯亮。
      pinMode(red, OUTPUT);
      digitalWrite(red,HIGH);
      pinMode(yellow, OUTPUT);
      digitalWrite(yellow,LOW);
      pinMode(green, OUTPUT);
      digitalWrite(green,LOW);
      break;
     case 0xE718FF00:
      //按下遥控器“2”键编码值:E718FF00。黄灯亮。
      pinMode(yellow, OUTPUT);
      digitalWrite(yellow,HIGH);
      pinMode(red, OUTPUT);
      digitalWrite(red,LOW);
      pinMode(green, OUTPUT);
      digitalWrite(green,LOW);
      break;
     case 0xA15EFF00:
      //按下遥控器“3”键编码值:A15EFF00。绿灯亮。
      pinMode(green, OUTPUT);
      digitalWrite(green,HIGH);
      pinMode(red, OUTPUT);
      digitalWrite(red,LOW);
      pinMode(yellow, OUTPUT);
      digitalWrite(yellow,LOW);
      break;
     case 0xBA45FF00:
      //按下遥控器“A”键编码值:BA45FF00。所以灯熄灭。
      pinMode(red, OUTPUT);
      digitalWrite(red,LOW);
      pinMode(yellow, OUTPUT);
      digitalWrite(yellow,LOW);
      pinMode(green, OUTPUT);
      digitalWrite(green,LOW);
      break;
     default:
      break;
    }

  } else {

  }

}

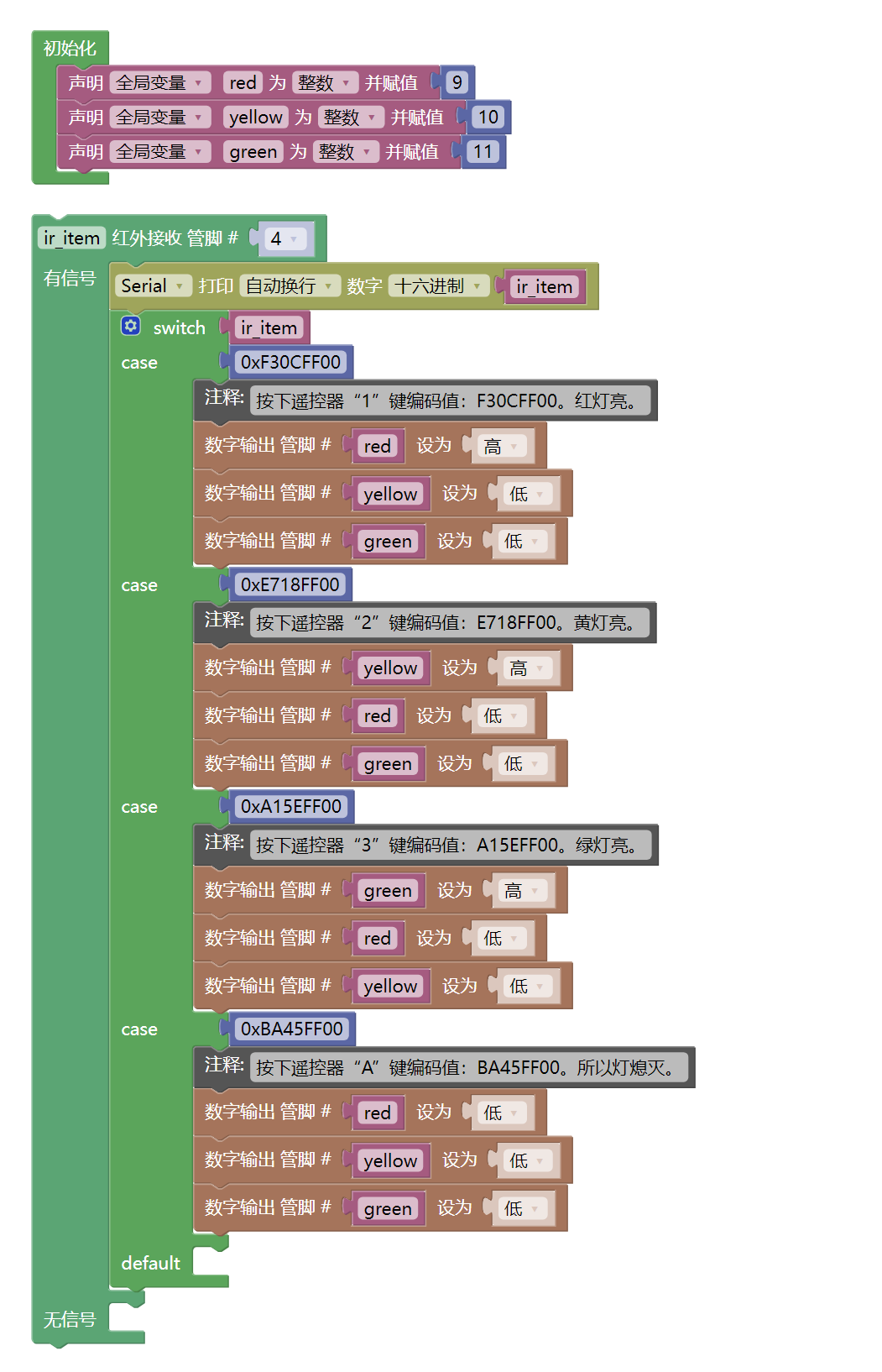

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序:点击下载

HS-S23A 38K红外遥控接收模块


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 交通信号灯模块(HS-F05A)*1
  • 红外接收模块(HS-S23A)*1
  • 1P母对母杜邦线 *7条 或 3P母对母杜邦线 *2条和1P母对母杜邦线 *1条
  • 红外遥控器*1

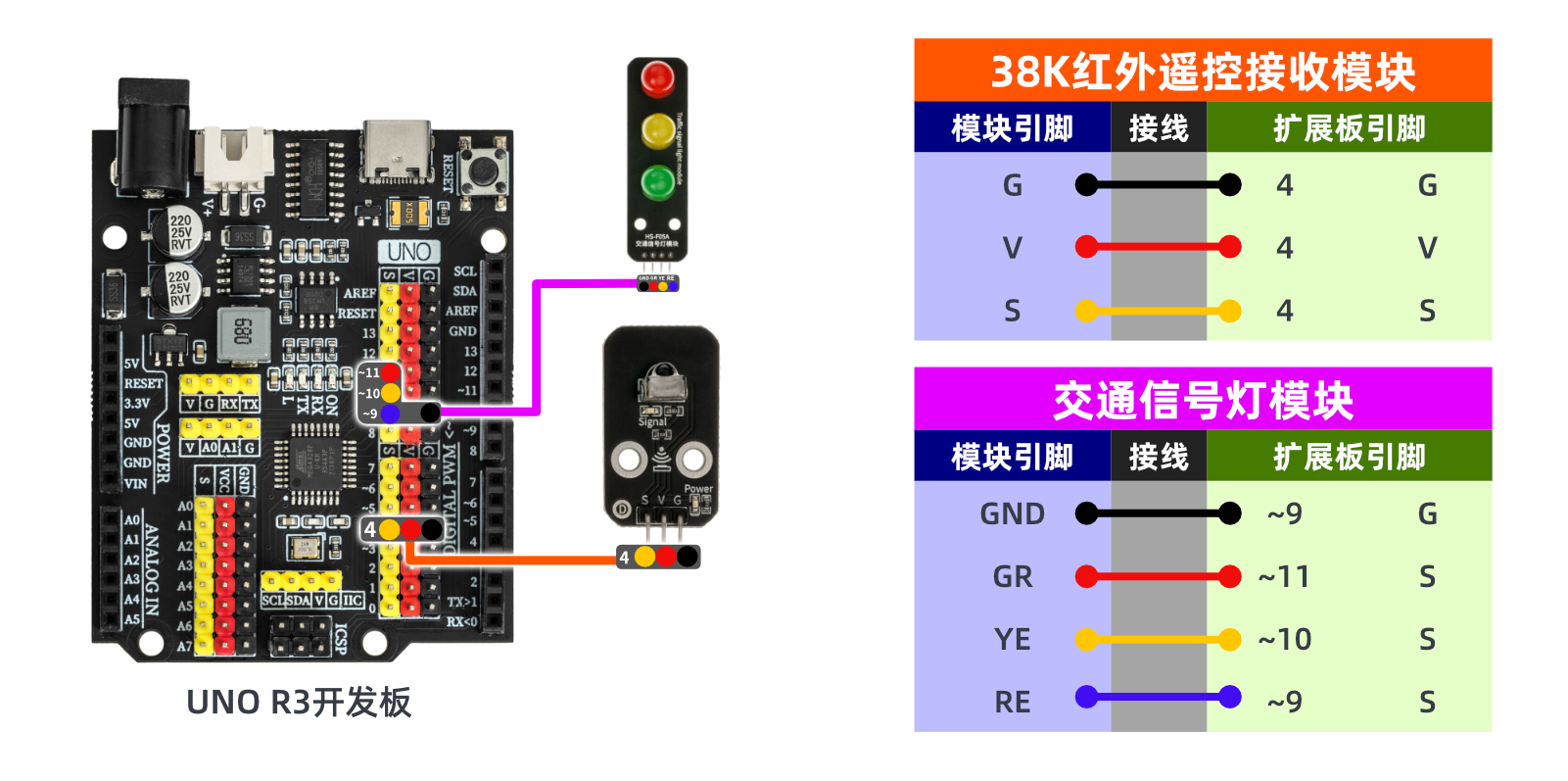

电路接线图:

HS-S23A 38K红外遥控接收模块


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

HS-S23A 38K红外遥控接收模块

HS-S23A 38K红外遥控接收模块

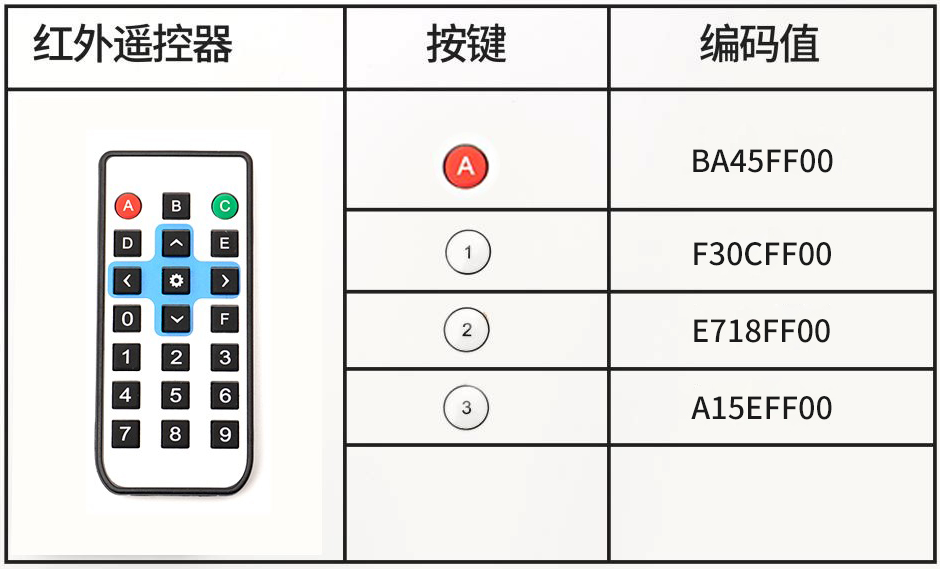

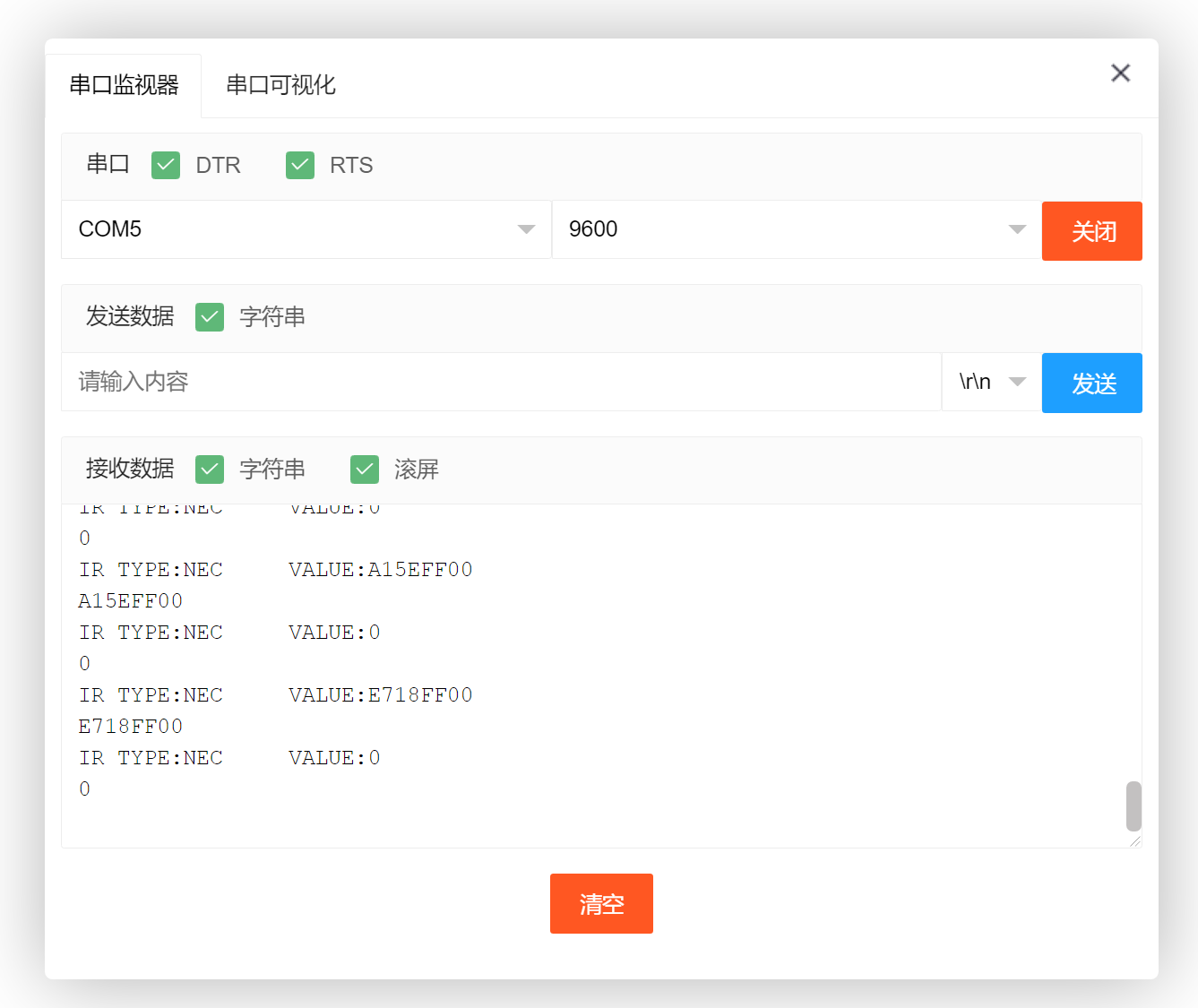

将器件连接好线之后,将上述程序烧录到 Arduino UNO 开发板之后,打开串口监视器,按下红外遥控器上所对应按键,可得到按键所对应的编码值,由此来控制交通信号灯模块。红外接收模块实验结论:当遥控器按下数字1(F30CFF00)按键交通信号灯红灯亮起;当遥控器按下数字2(E718FF00)按键交通信号灯黄灯亮起;当遥控器按下数字3(A15EFF00)按键交通信号灯绿灯亮起;当遥控器按下A按键(BA45FF00)按键交通信号灯所有灯关闭。
