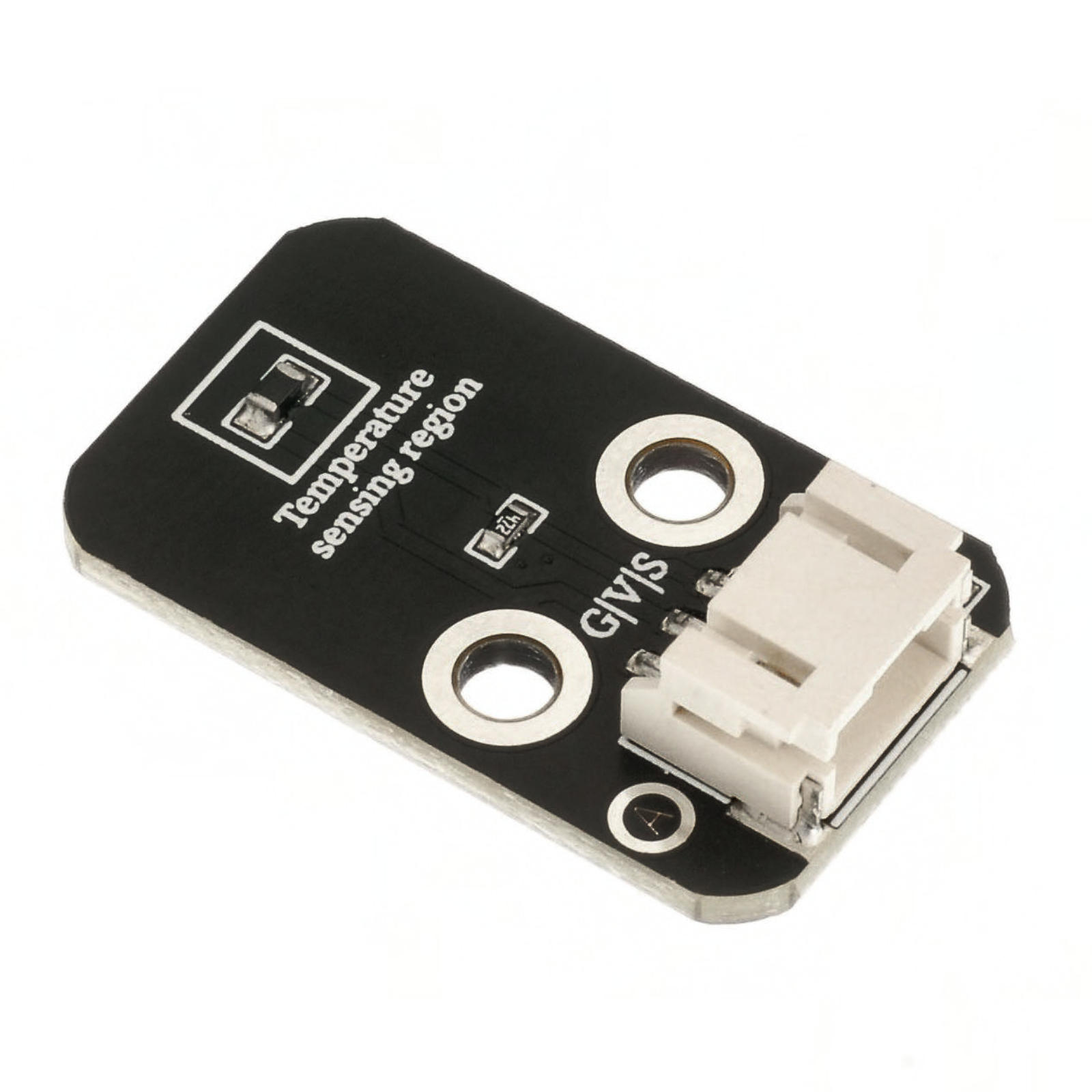

HS-S35P 热敏传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

热敏电阻器是敏感元件的一类,按照温度系数不同分为正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。热敏电阻器的典型特点是对温度敏感,不同的温度下表现出不同的电阻值。正温度系数热敏电阻器(PTC)在温度越高时电阻值越大,负温度系数热敏电阻器(NTC)在温度越高时电阻值越低,它们同属于半导体器件。

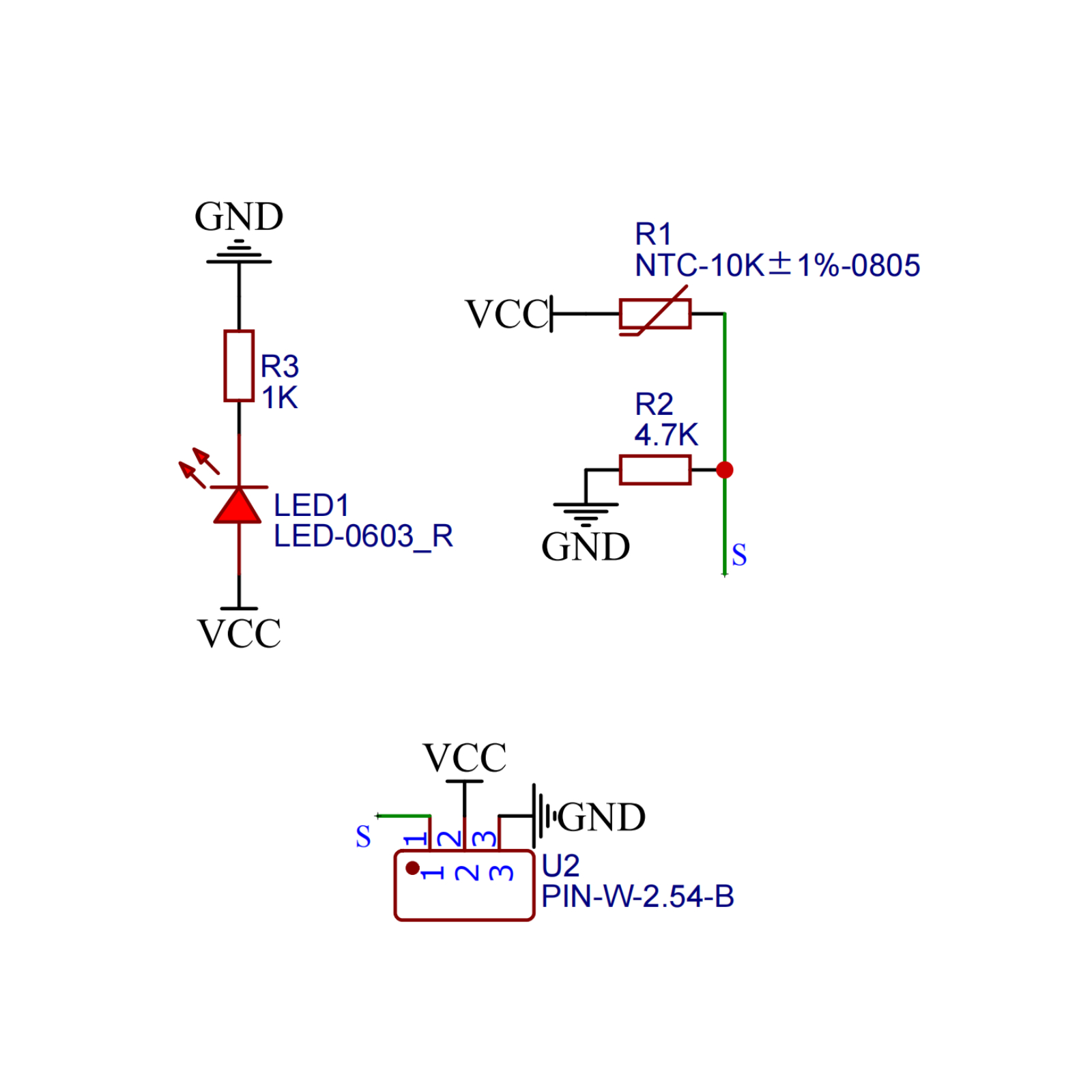

2、原理图 点这里回到目录

HS-S35P 热敏传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 端子线

  • 安装方式:双螺丝固定

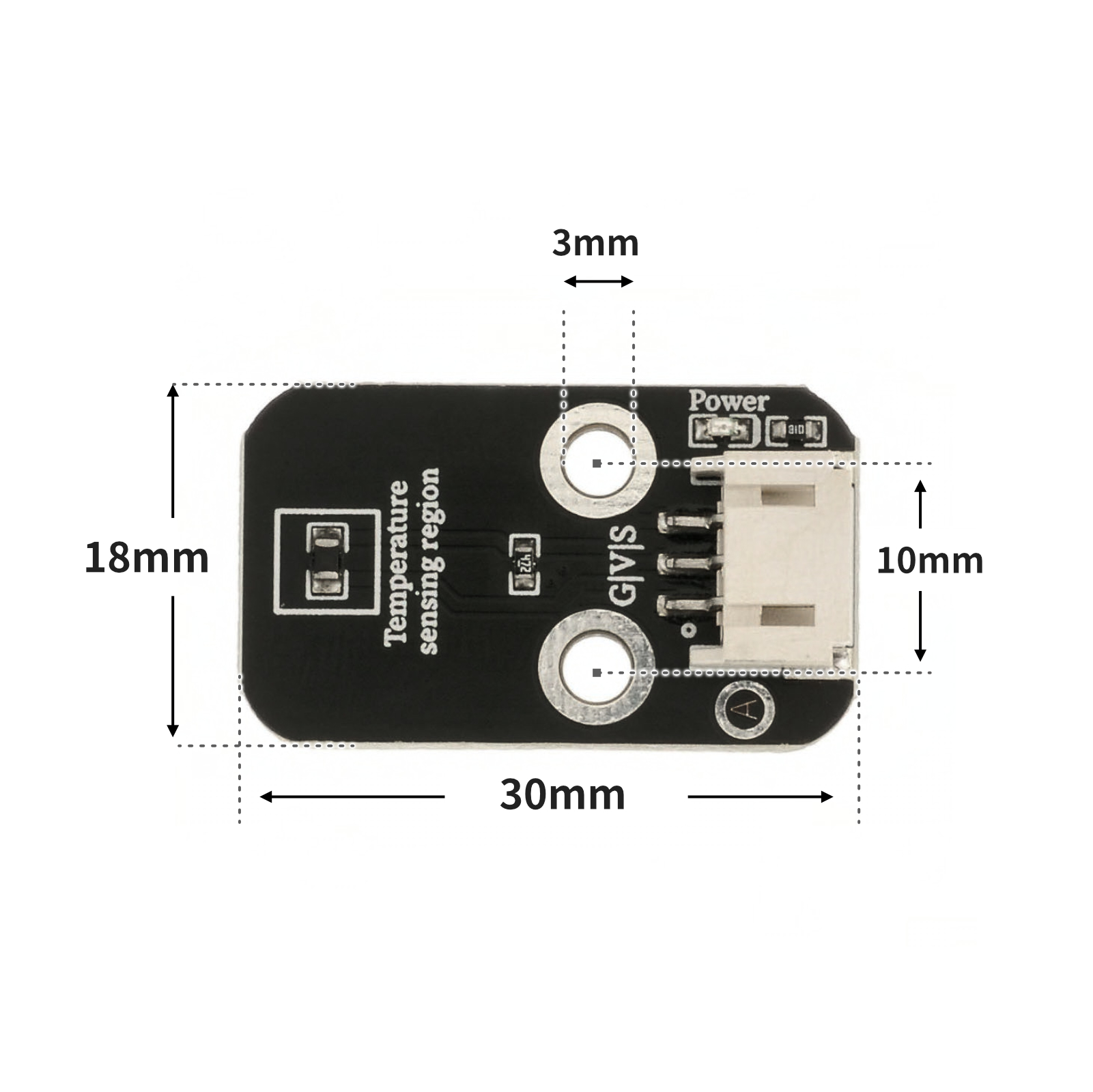

4、电路板尺寸 点这里回到目录

HS-S35P 热敏传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

volatile int value;//定义热敏传感器模拟值变量

void setup(){
  value = 0;
  Serial.begin(9600);//设置波特率
  pinMode(A0, INPUT);//定义A0为输入引脚
  pinMode(6, OUTPUT);//定义6为输出引脚
}

void loop(){
  value = analogRead(A0);//获取热敏电压模拟值
  Serial.print("Thermal Data:");
  Serial.println(value);//打印热敏电压模拟值
  if (analogRead(A0) > 380) {//判断热敏值是否大于380
    tone(6,196);//6号蜂鸣器响起

  }
  delay(200);
  noTone(6);//6号蜂鸣器不响

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import music


adc32 = machine.ADC(machine.Pin(32))
midi = music.MIDI(4)
while True:
print(adc32.read_u16())
if adc32.read_u16() > 40000:
midi.pitch_time(440, 2000)

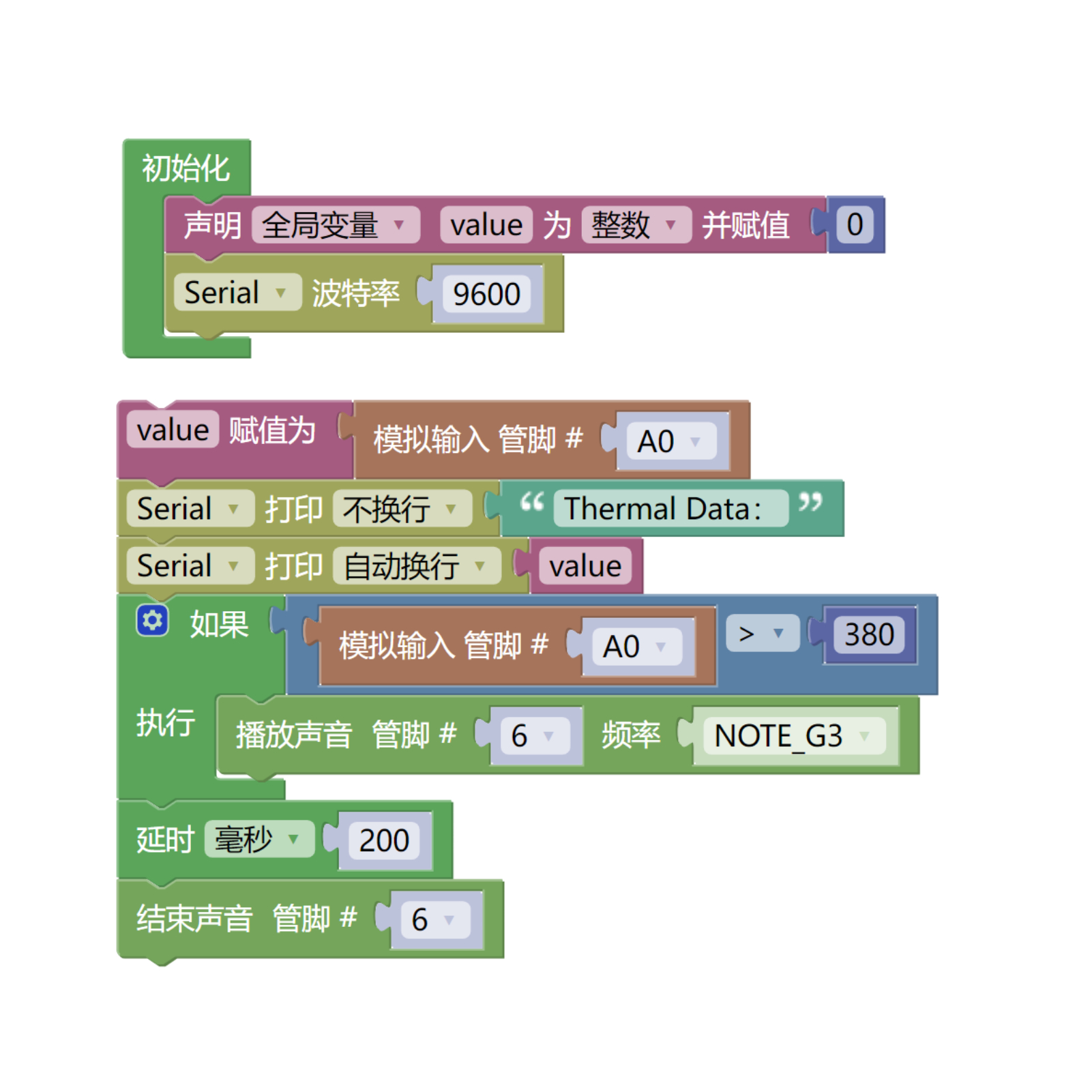

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-S35P 热敏传感器

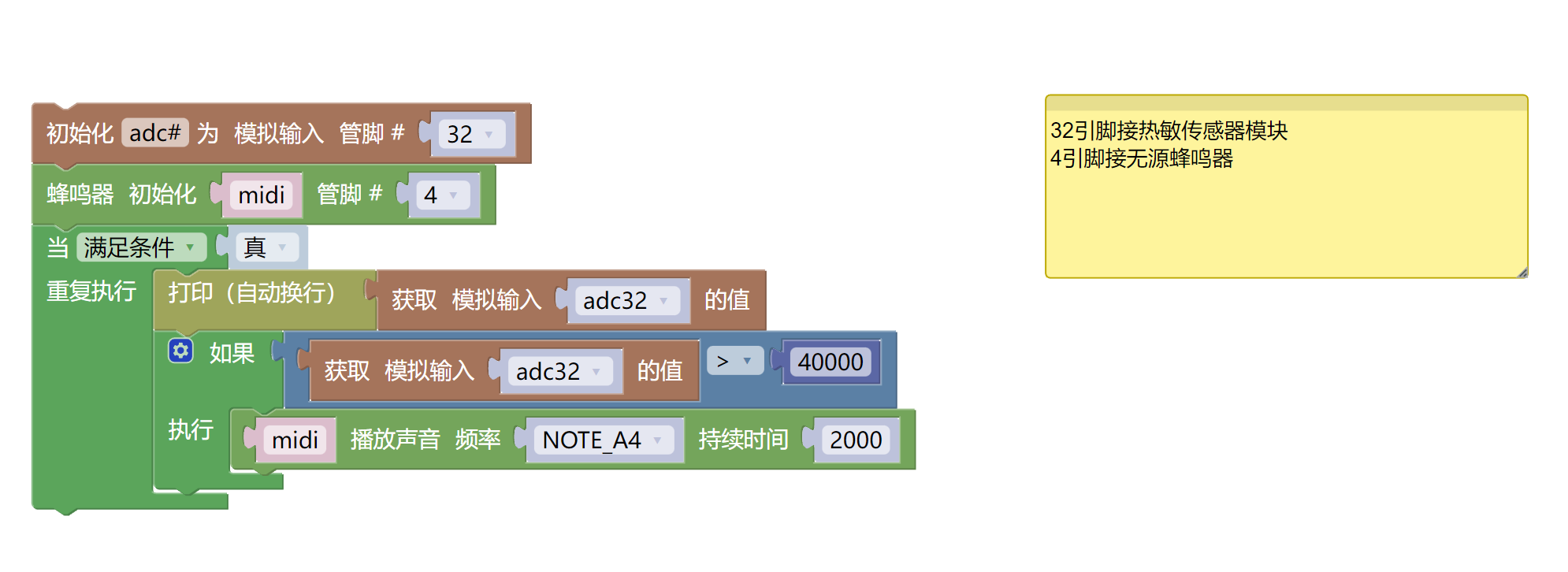

示例程序(ESP32开发板):点击下载

HS-S35P 热敏传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 热敏传感器(HS-S35P)*1
  • 无源蜂鸣器(HS-F02P)*1
  • PH2.0 3P双头端子线 *2条 或 PH2.0 3p端子转杜邦线 *2条

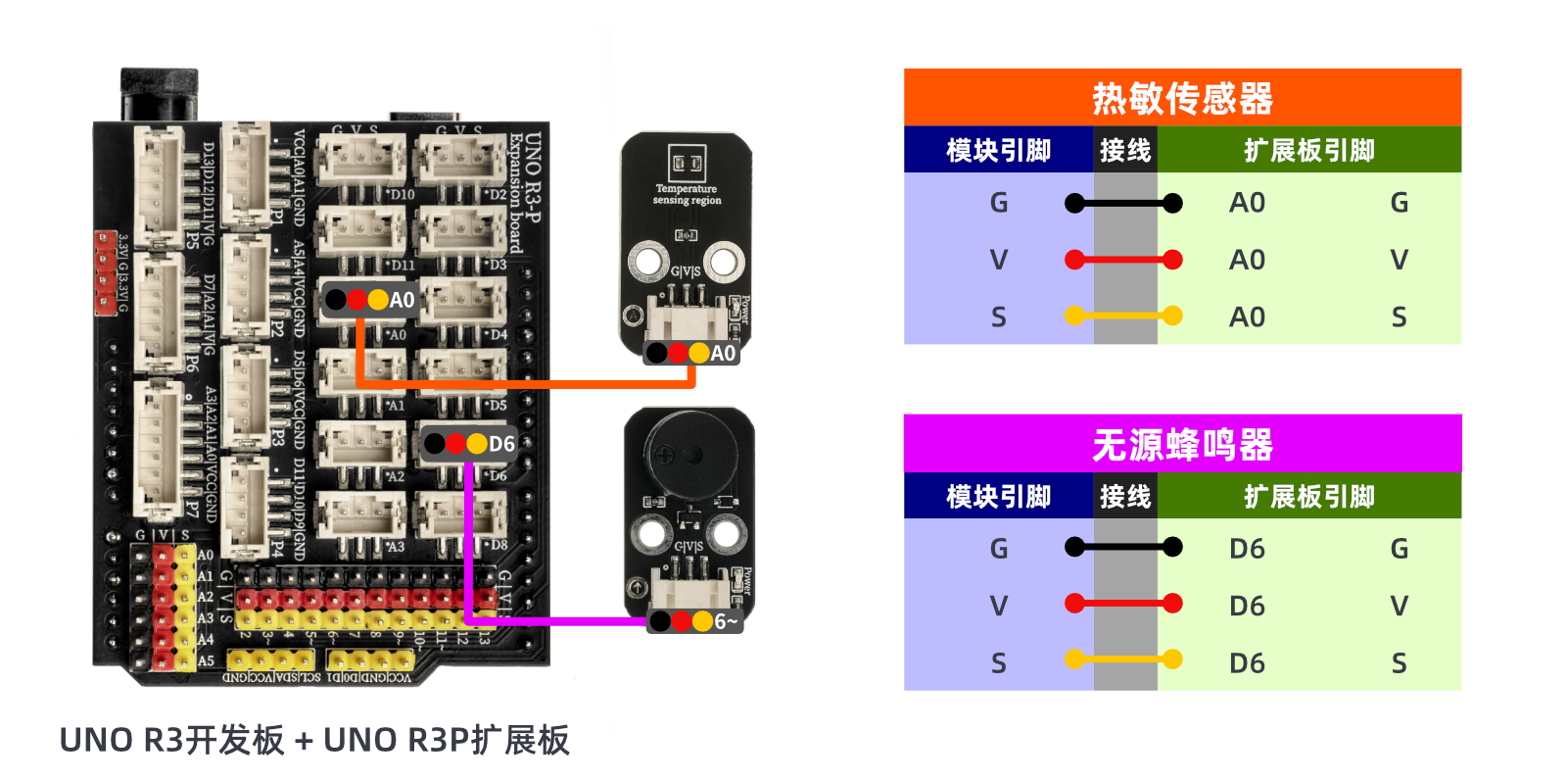

电路接线图:

HS-S35P 热敏传感器

HS-S35P 热敏传感器


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

HS-S35P 热敏传感器

器件连接好线之后,将上述程序烧录到Arduino UNO 开发板之后,打开串口监视器,波特率设置为9600,当周围温度上升到一定时无源蜂鸣器会报警,这个时候可以看看串口监视器所打印的值,你会发现周围温度低时比温度高时模拟值要小。
