ATtiny13A

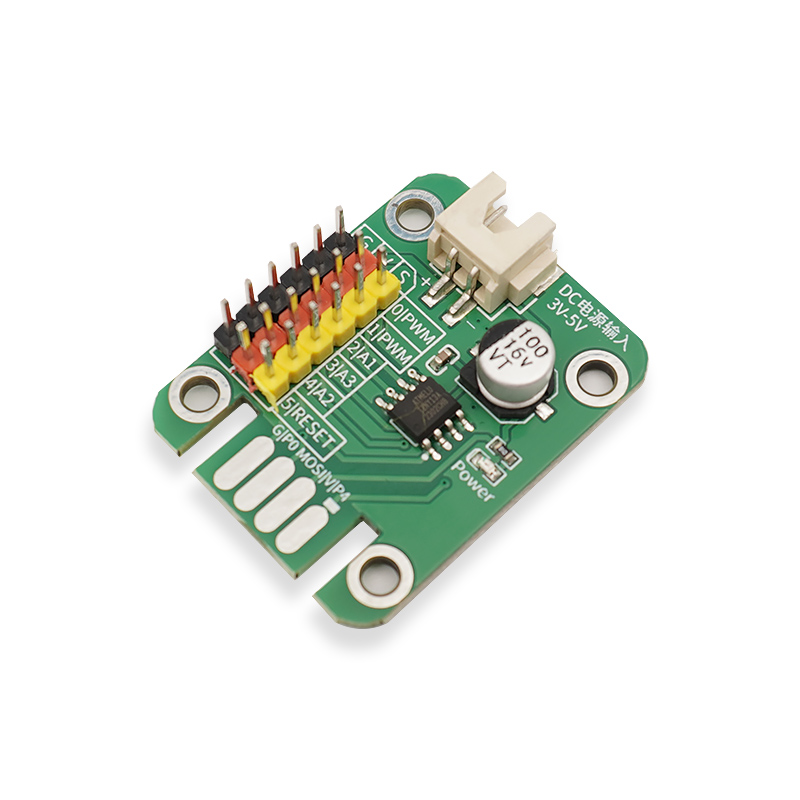

1、开发板参数 点这里回到目录
ATtiny13A数据容量
1K Bytes(1024 Bytes)可编程的Flash内存，这就是我们程序的容量
64 Bytes EEPROM，可以保存些数据，掉电会保存的
64 Bytes 片内SRAM，程序运行内存
ATtiny13A通道接口
8引脚PDIP/SOIC封装
6个可编程I/O引脚，Arduino可以使用其中5个，无法使用RST引脚作为普通IO。
1个8位定时器/计数器
2条PWM通道
4路10位ADC（其中一个是RST，Arduino无法使用）
每个I/O引脚的DC电流20mA（最大40mA）
工作电压 3 - 5.5V（最大6V）
2、开发环境配置 点这里回到目录
使用Arduino IDE 给 ATtiny13A 烧录程序
开发板管理器中加入ATtiny13
1、打开Arduino IDE
2、菜单中选择“文件”→“首选项”，选择“附加开发板管理地址”按钮。
3、添加网址：https://mcudude.github.io/MicroCore/package_MCUdude_MicroCore_index.json
4、打开“开发板管理器”，搜索“ATtiny13”，选择版本，安装。
下载方法：ArduinoIDE+ UNO开发板 制作的下载器
一、使用UNO开发板制作下载器：
1、将 UNO开发板 接入电脑，打开ArduinoIDE，选择开发板为 ArduinoUNO，选择端口号（UNO的端口号，之后作为ISP下载ATTiny13程序时也用这个端口号）。
2、打开示例文件：ArduinoISP
3、将示例文件编译上传，下载器制作完毕。
二、将AT-13A单片机连接到 UNO下载器：
ATtiny13A PB2 接 UNO Pin 13（作为SCK接口）
ATtiny13A PB1 接 UNOPin 12（作为MISO接口）
ATtiny13A PB0 接 UNOPin 11（作为MOSI接口）
ATtiny13A PB5 接 UNOPin 10（作为RESET接口，注意这里接的不是UNO的RST）
ATtiny13A V 接 UNO 5V
ATtiny13A G 接 UNO GND
三、在Arduino IDE中下载（上传）程序：1、菜单“工具 ”→ “开发板”：选择 “ATTiny13”。
2、菜单“工具 ”→ “B.O.D” ：选择 “2.7v”。（如果没进行熔丝设置，此处选“Disabled”）
3、菜单“工具 ”→ “Clock” ：选择 “9.6 MHz internal osc”。 （如果没进行熔丝设置，此处选“1.2MHz”）
4、菜单“工具 ”→ “GCC Flags”：选择 “default”。
5、菜单“工具 ”→ “端口” ：选择 UNO 所在端口。
6、菜单“工具 ”→ “编程器”：选择 “Arduino as ISP”。
7、菜单“项目 ”→ “使用编程器上传”。
8、下载（上传）完毕，OK，可以在ATtiny13A上接入设备试试效果了。
