HS-S57-L SU-03T 语音识别控制模块
1介绍
3模块参数
9视频教程
10测试结论
1、介绍 点这里回到目录

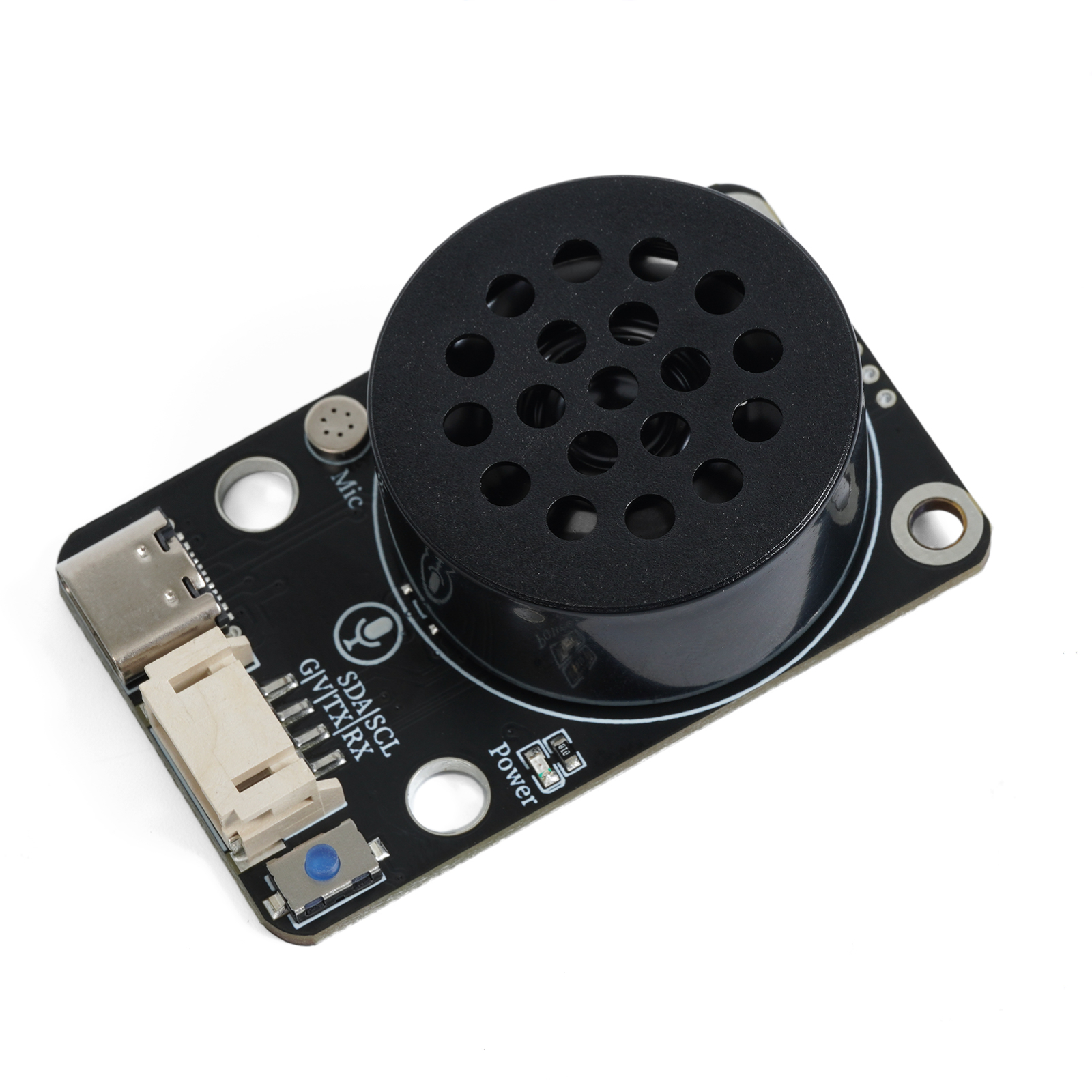

SU-03T语音识别控制模块为用户提供便捷便宜的串口离线语音识别方案，可广泛且快速应用于智能家居，各类智能小家电，86盒，玩具，灯具等需要语音操控的产品。 语音识别采用了离线语音识别芯片。通过串口通信的方式实现与主机的交互，最多支持150条语音指令，可在用户平台上自主定制语音指令和固件，命令词可任意修改，开发简单，不需要写代码。自带固件下载芯片，只需数据线即可完成固件下载。支持语音调节音量、学习唤醒词，识别灵敏且准确率高。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| VCC | VCC（电源输入正极） |
| GND | GND（电源输入负极） |
| TX | 信号发送引脚 |
| RX | 信号接收引脚 |
供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定/乐高搭建

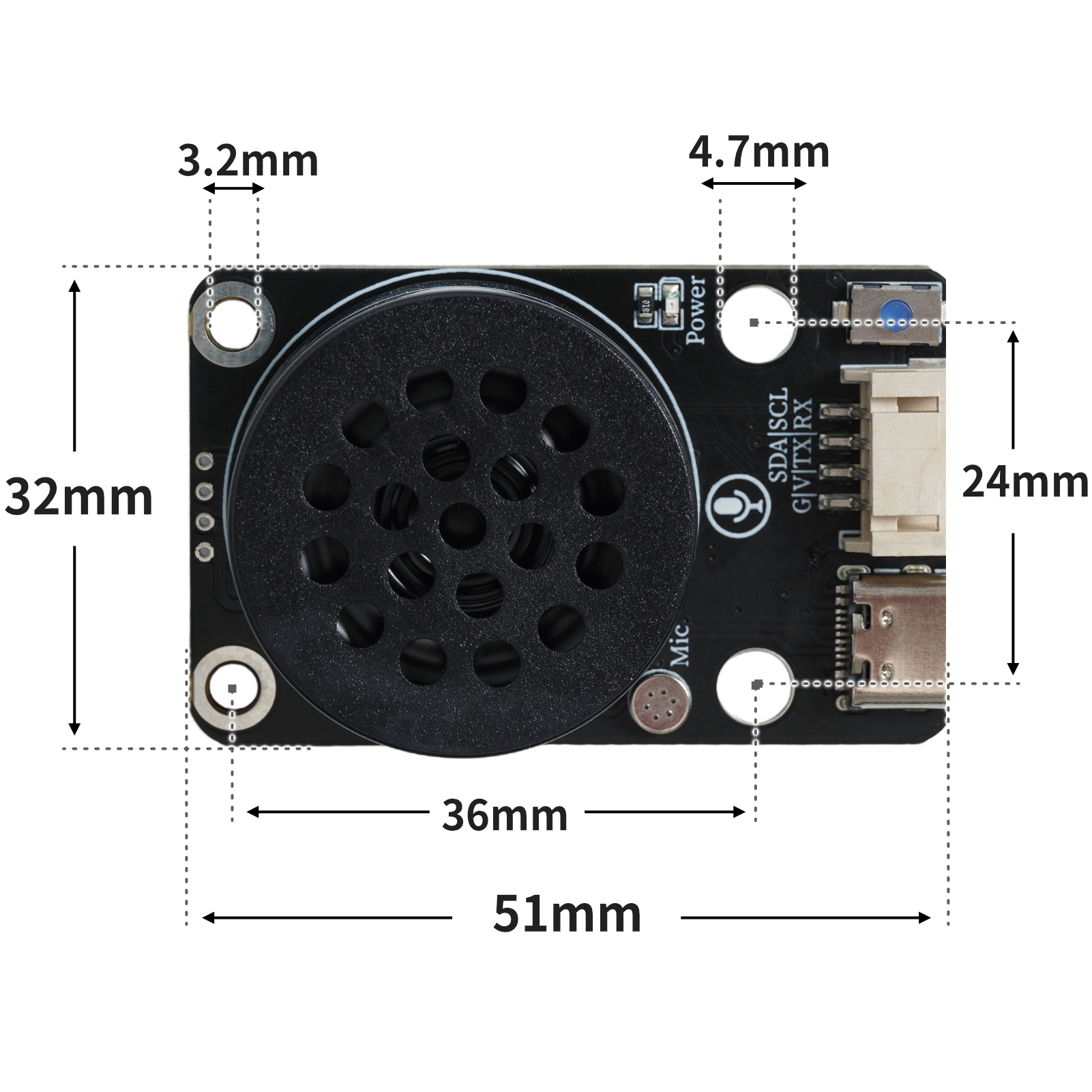

4、电路板尺寸 点这里回到目录

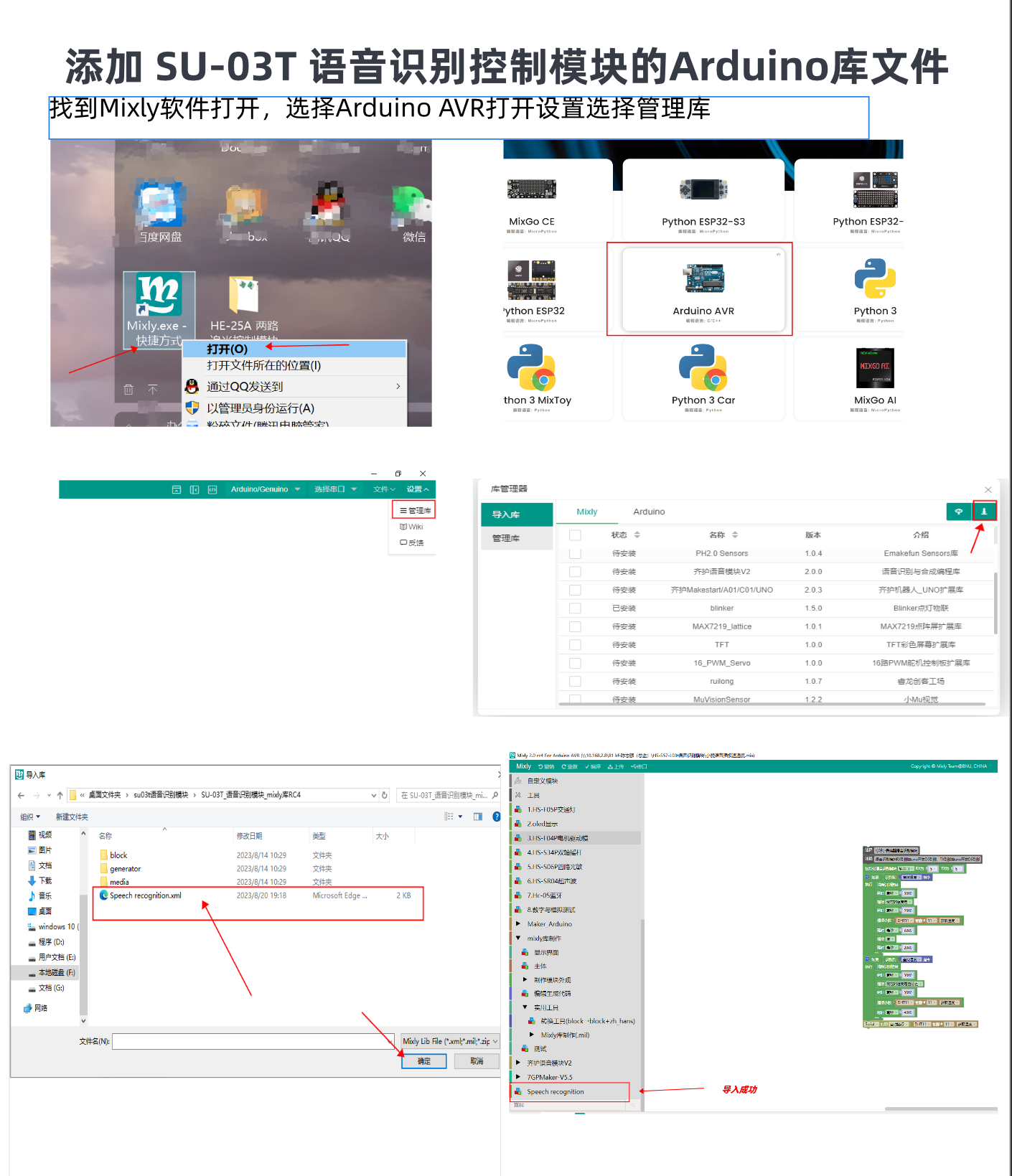

5、添加Arduino库文件和烧录语言模块固件 点这里回到目录
库文件：点击下载
烧录固件教程（注意：模块出厂时已经烧录固件，可直接使用。需要自己修改词条时烧录固件步骤）
烧录文件：点击下载

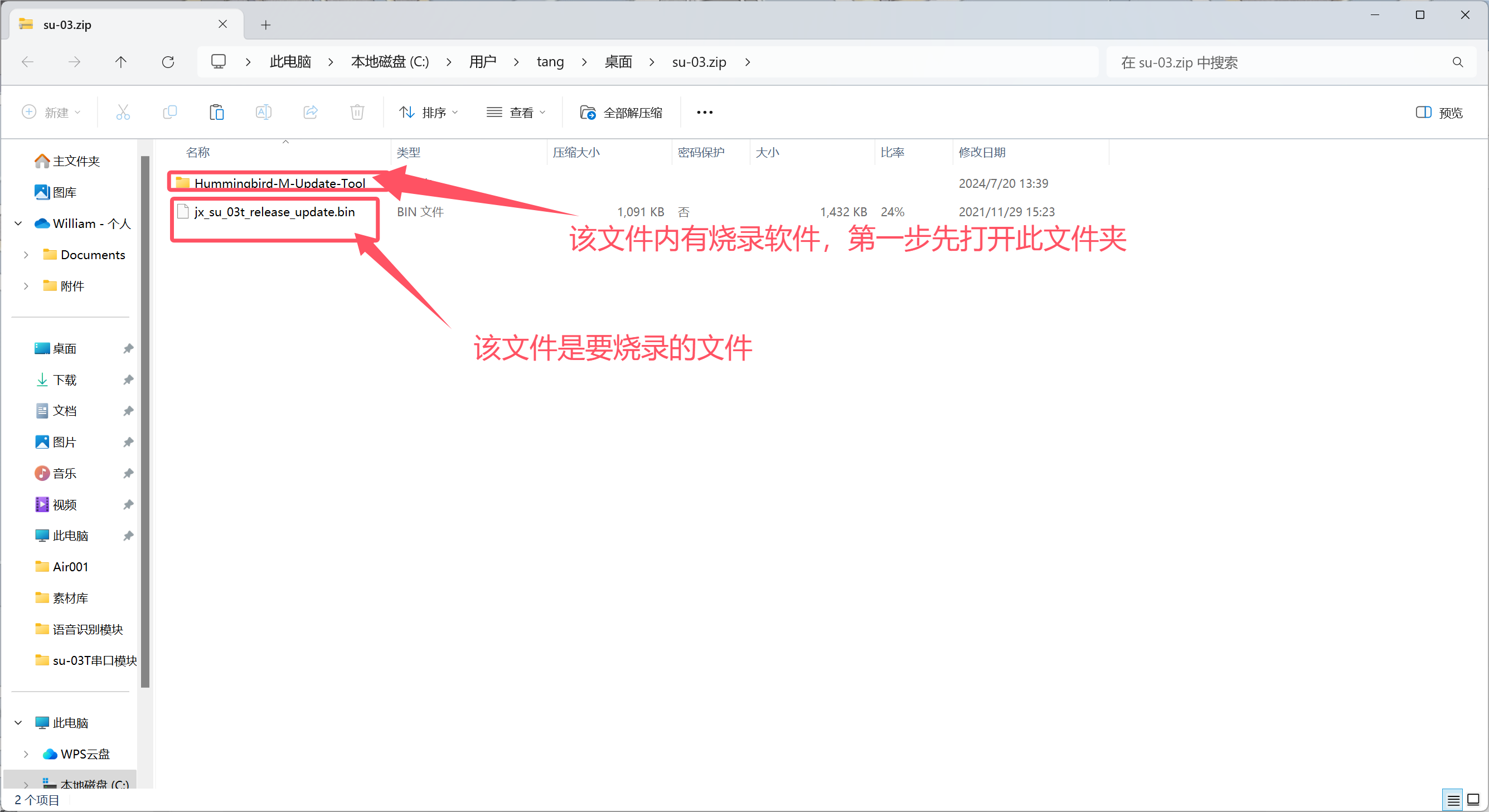

第一步：下载文件

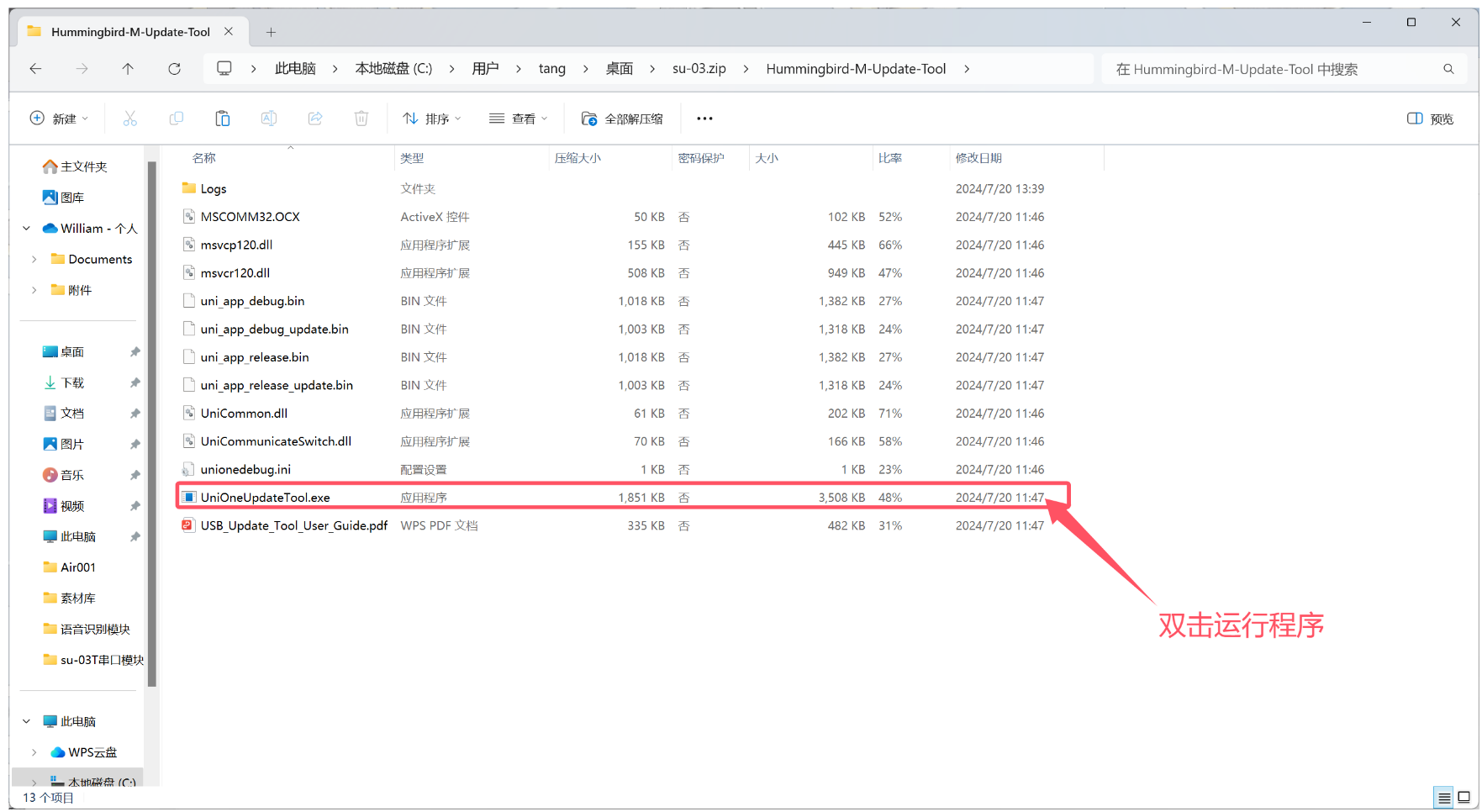

第二步：打开烧录程序

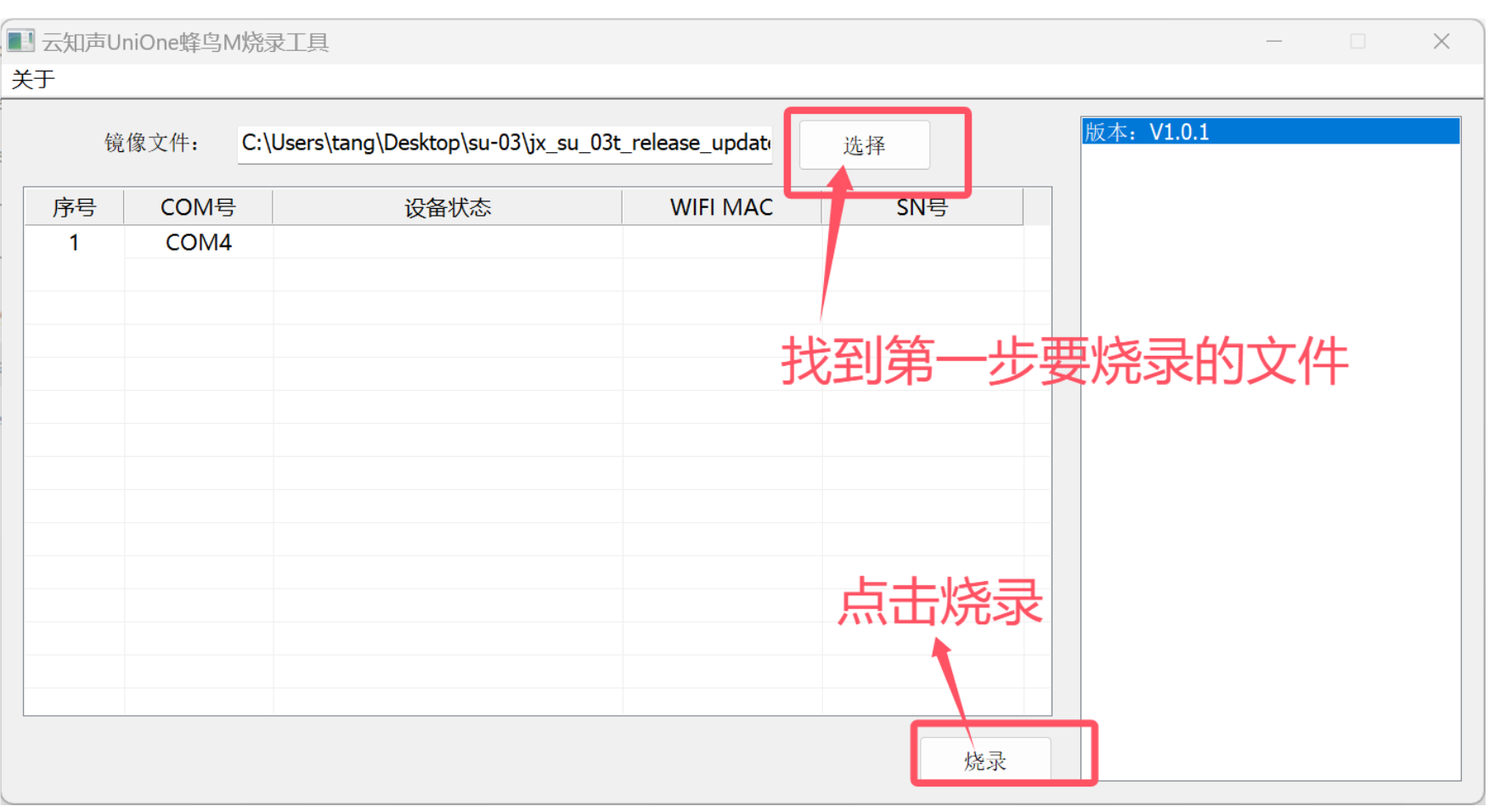

第三步：添加要烧录的文件进入程序，点击烧录

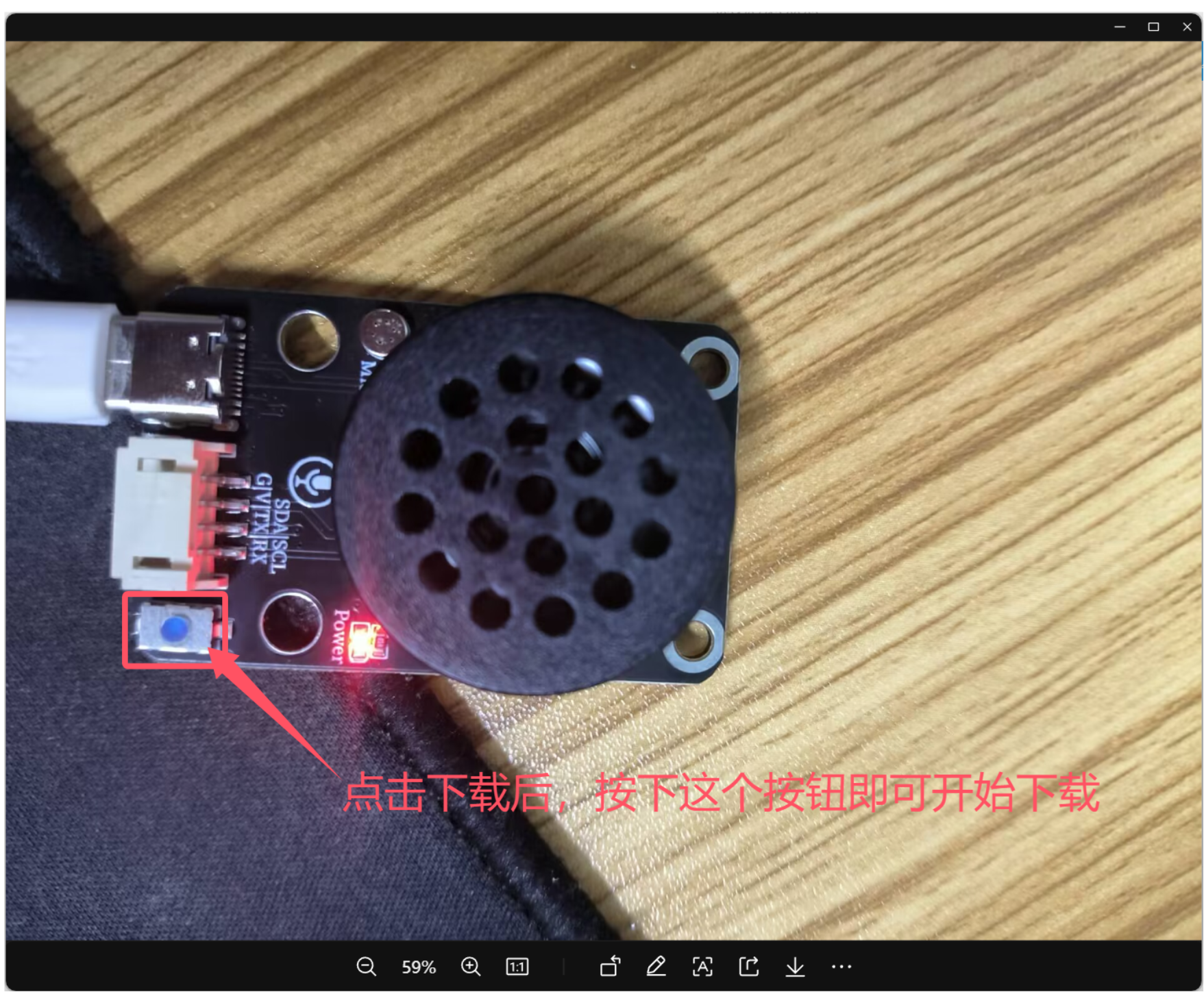

第四步：按下模块复位按键

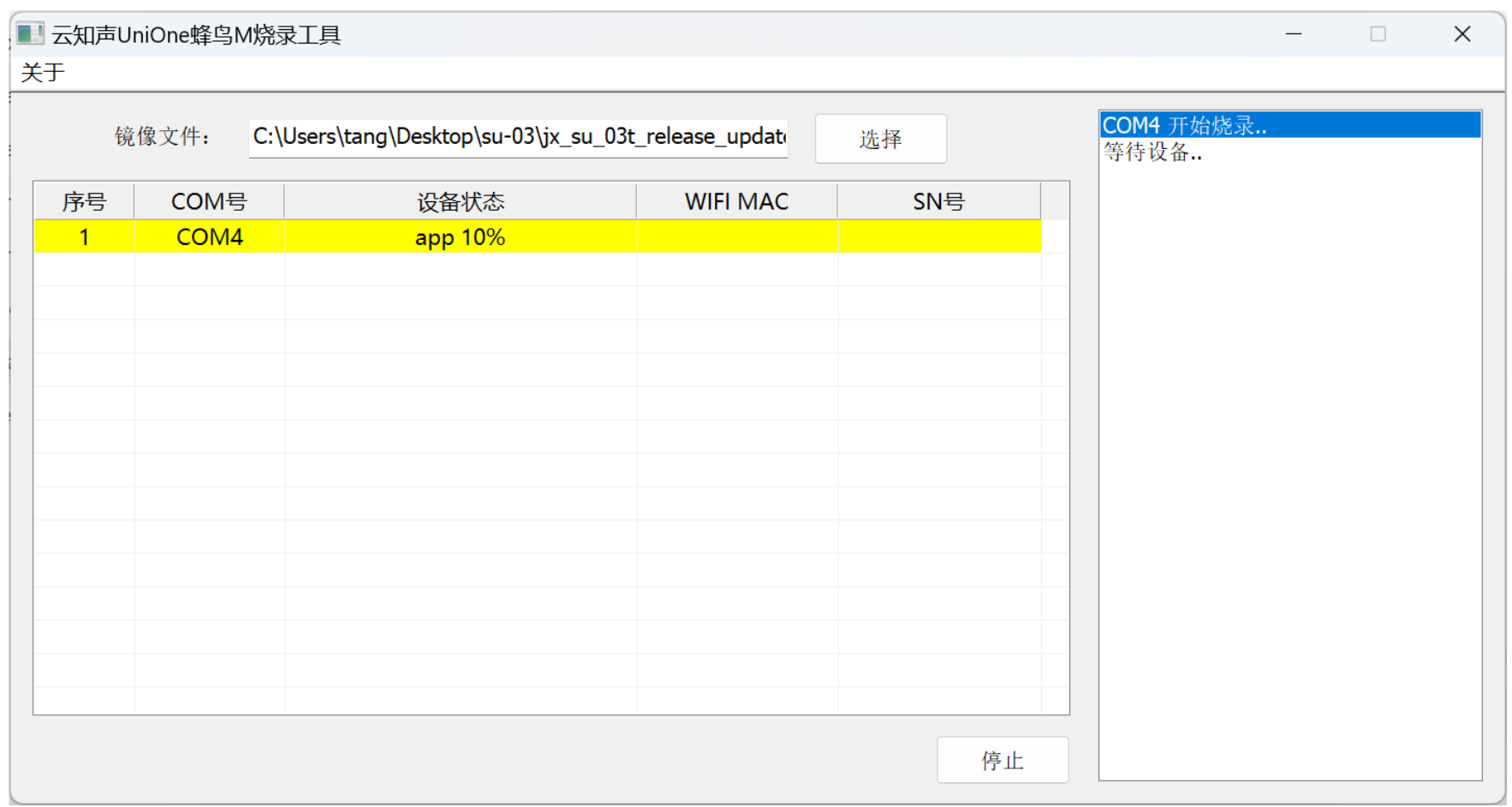

按下后观察到app开始加载进度

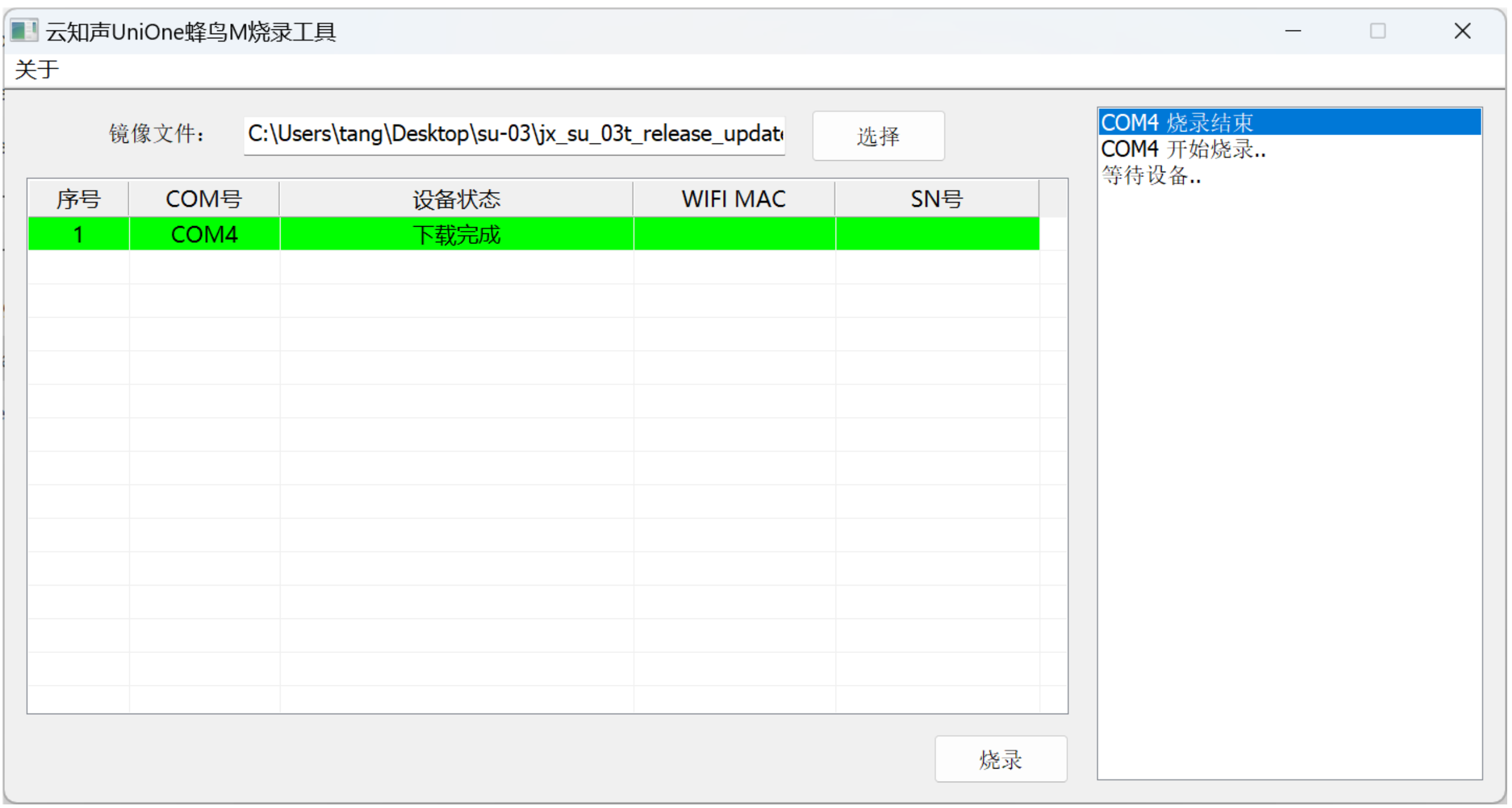

下载完成后模块有语音提示。之后可以用UNO开发板控制语音模块了。
6、Arduino IDE示例程序 点这里回到目录

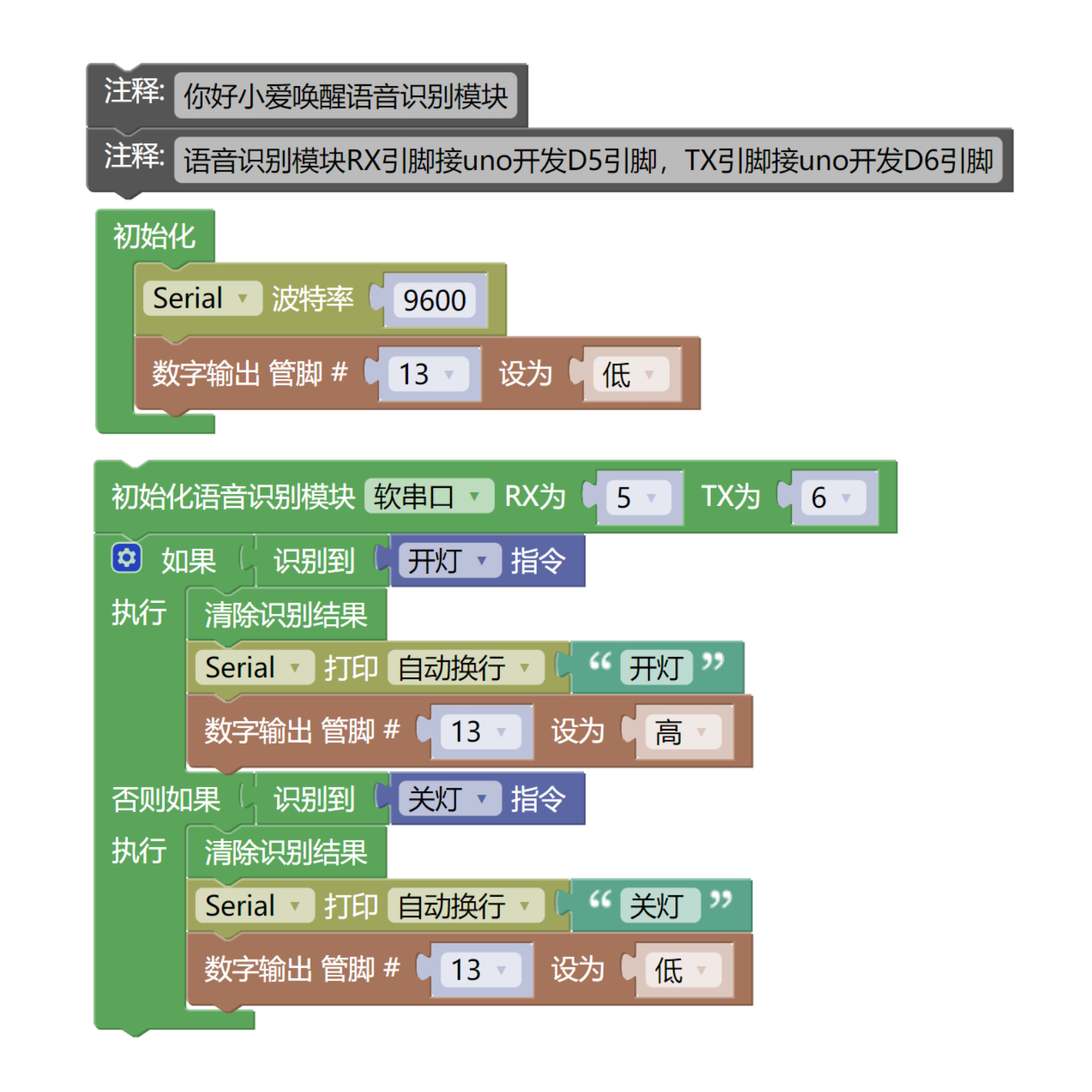

Arduino UNO 图形化示例程序：
void loop(){
//你好小爱唤醒语音识别模块
//语音识别模块RX引脚接uno开发D5引脚，TX引脚接uno开发D6引脚
if (mySerial.available() > 0) {
yuyin = mySerial.read();
Serial.println(yuyin,HEX);
}
if (yuyin == 1) {
yuyin = 0;
Serial.println("开灯");
digitalWrite(13,HIGH);
} else if (yuyin == 2) {
yuyin = 0;
Serial.println("关灯 ");
digitalWrite(13,LOW);
}

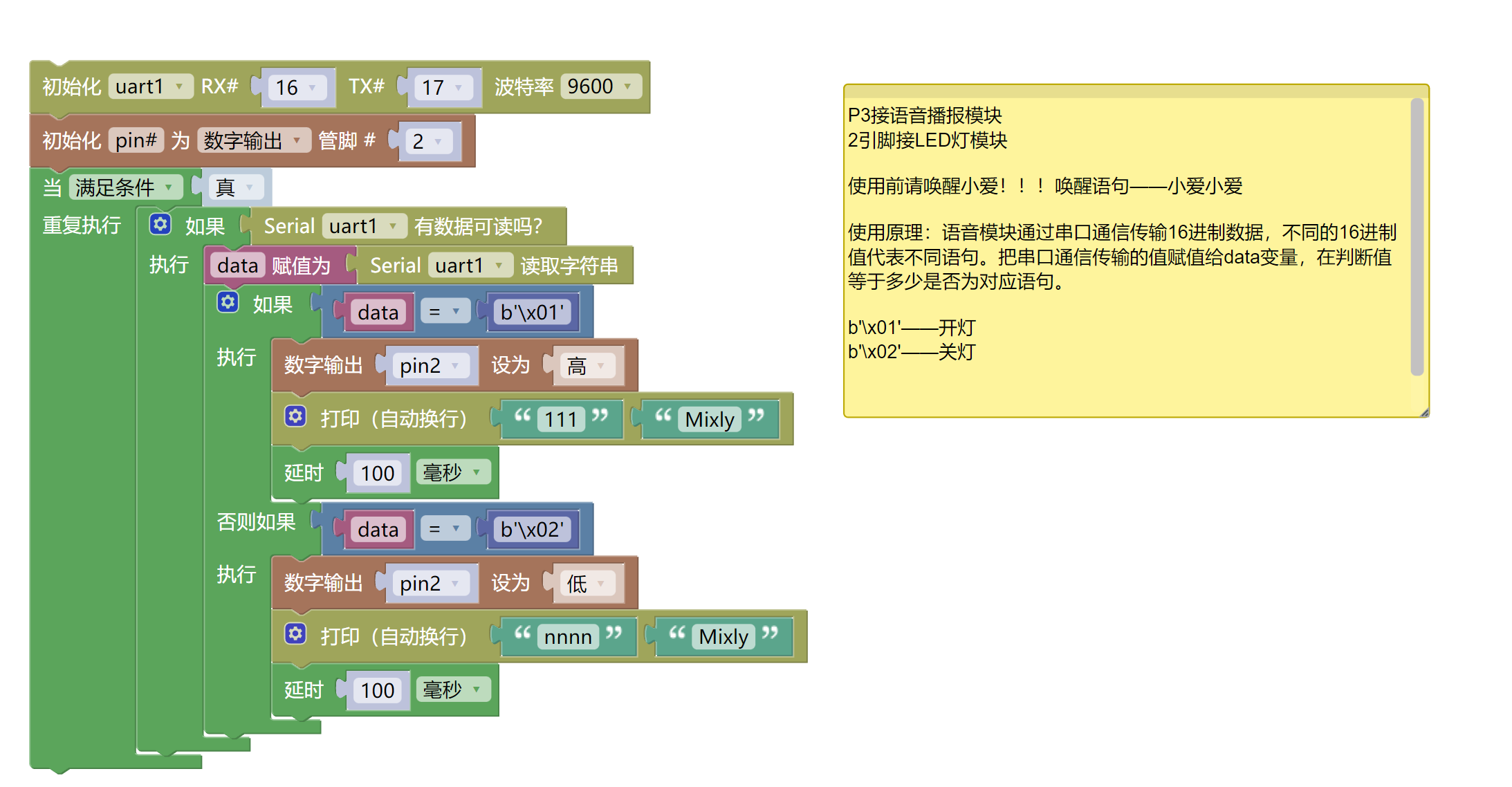

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import machine
import time
uart1=machine.UART(1, tx=17, rx=16, baudrate=9600)
pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
if uart1.any():
data = uart1.read()
if data == b'\x01':
pin2.value(1)
print('111', 'Mixly')
time.sleep_ms(100)
elif data == b'\x02':
pin2.value(0)
print('nnnn', 'Mixly')
time.sleep_ms(100)
7、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
Arduino UNO 图形化示例程序：点击下载
ESP32 Python图形化示例程序：点击下载
8、测试环境搭建 点这里回到目录

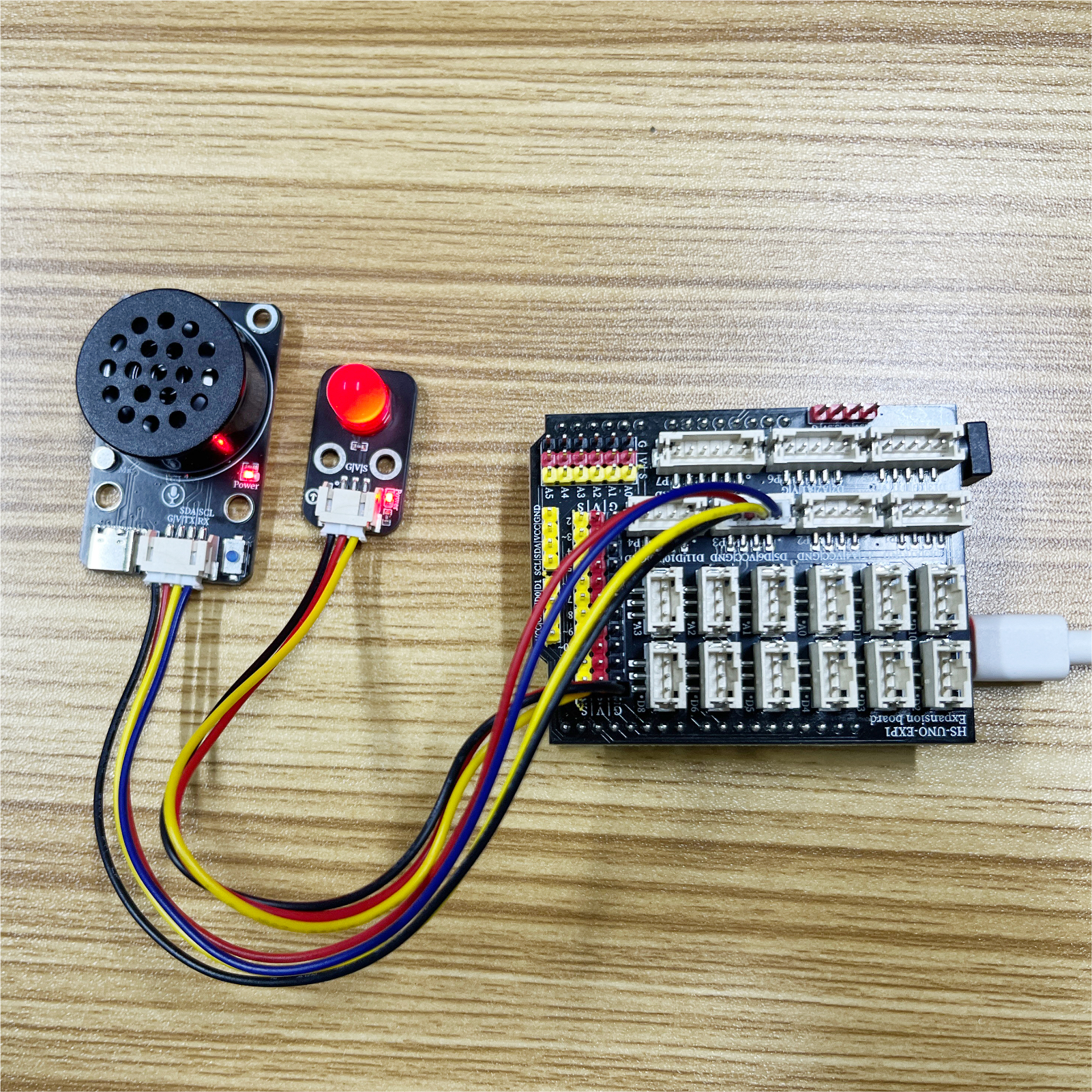

Arduino UNO 测试环境搭建
准备配件：
UNO - R3 开发板 *1
HS-UNO EXP1 扩展板 *1
USB type-c 数据线 *1
LED灯模块 *1
SU-03T 语音识别控制模块（HS-S57-L）*1
PH2.0 4P端子转杜邦线 *1 或 PH2.0 4P双头端子线 *1

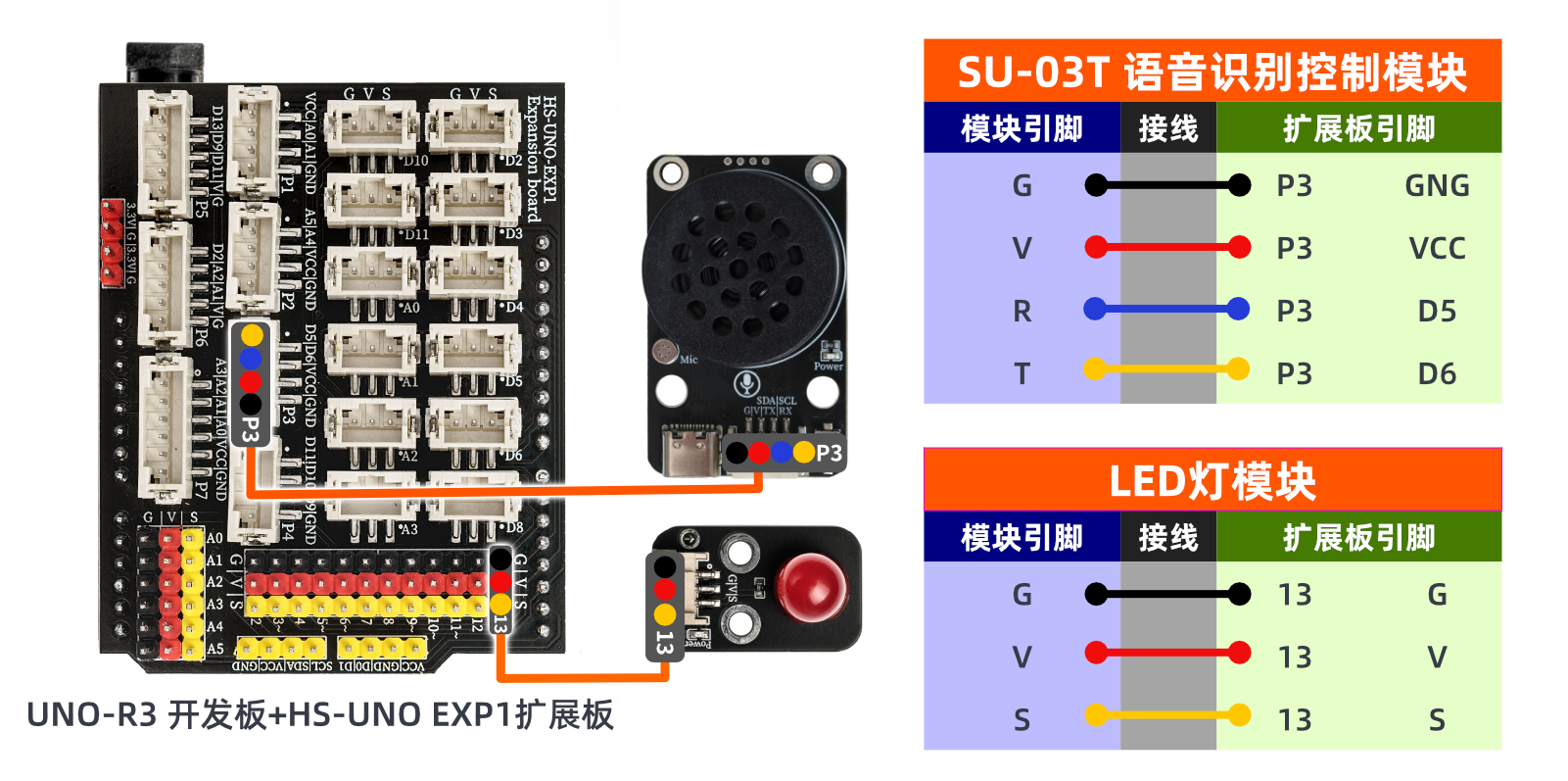

电路接线图：
ESP32 Python 测试环境搭建
9、视频教程 点这里回到目录
10、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到开发板之后，即可跟SU-03T 语音识别控制模块对话。
全部参考资料：点击下载
