HS-E07 智能防盗台灯

HS-E07 智能防盗台灯

产品简介:

智能防盗台灯是一款由HS-F15P 四位时钟数码管、HS-S38P 人体感应器、HS-S47P USB模块、HS-F02P无源蜂鸣器模块等配件组合而成的智能套件。
本款套件可实现:1.防盗警报器:当人体感应模块检测到人入侵,灯泡亮起并且蜂鸣器响起警报声,数码管显示“1”;反之,灯泡熄灭,数码管显示“0”。2.人体感应灯:当人体感应模块检测到人时,蜂鸣器发生提示声灯泡亮起;人离开后数码管倒计时5秒之后,灯泡熄灭。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能防盗台灯。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)


准备工具及组装注意事项:

自备组装工具:剪刀。
自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,你也可以通过寻找在线QQ客服进行指导。


HS-E07 智能防盗台灯 警告:

14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!


示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


HS-E07 智能防盗台灯


STEP:1

HS-E07 智能防盗台灯

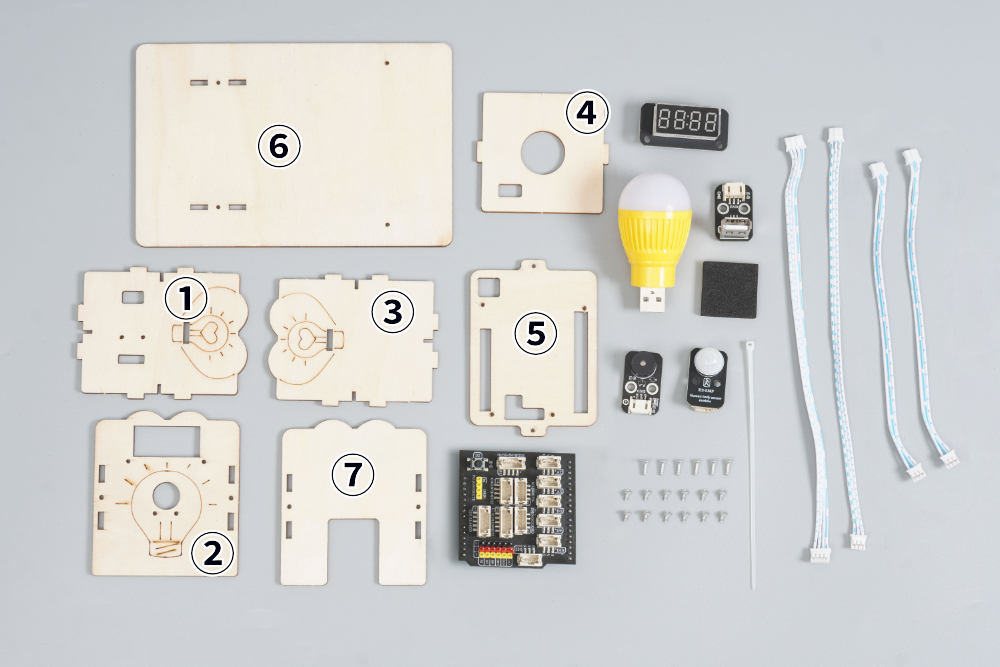

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。


STEP:2

HS-E07 智能防盗台灯

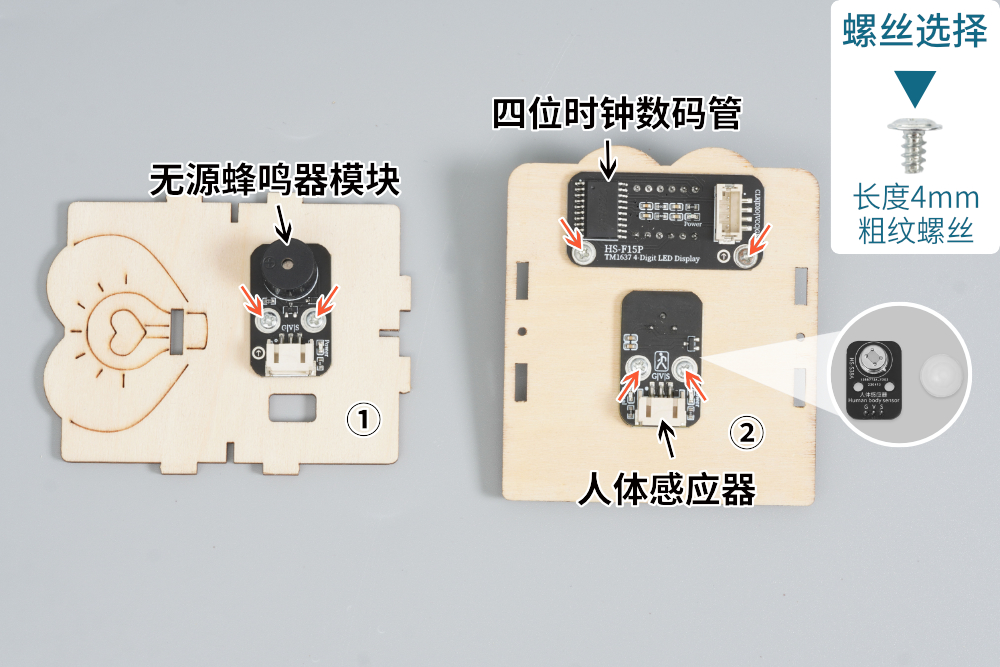

首先用4mm粗纹螺丝把无源蜂鸣器模块安装在①号板正面,然后用4mm粗纹螺丝把四位时钟数码管和人体感应器分别安装在②号板反面。


STEP:3

HS-E07 智能防盗台灯

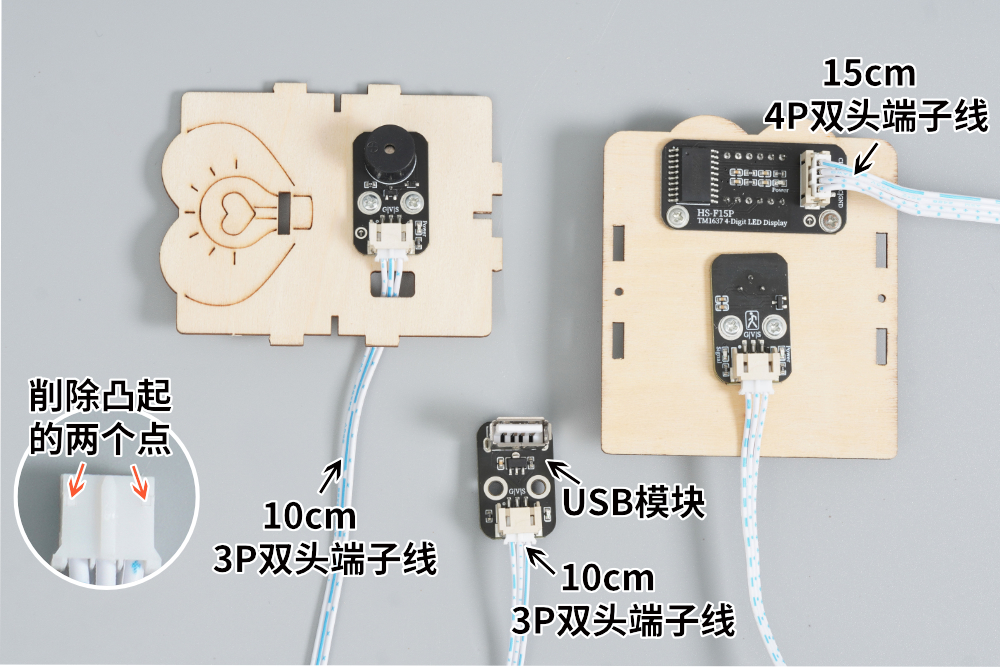

把双头端子线插入无源蜂鸣器模块、USB模块、四位时钟数码管和人体感应器。注意:用小刀削端子头凸起部分,可以使端子线松一些,不会过紧。


STEP:4

HS-E07 智能防盗台灯

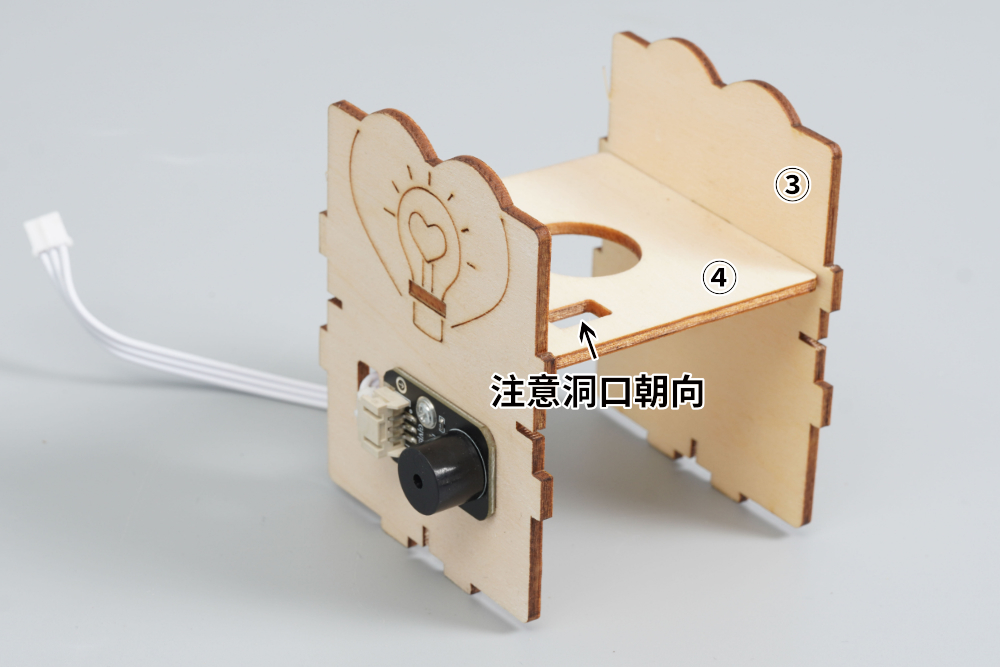

参照上图,把①、③号板安装在④号板上。


STEP:5

HS-E07 智能防盗台灯

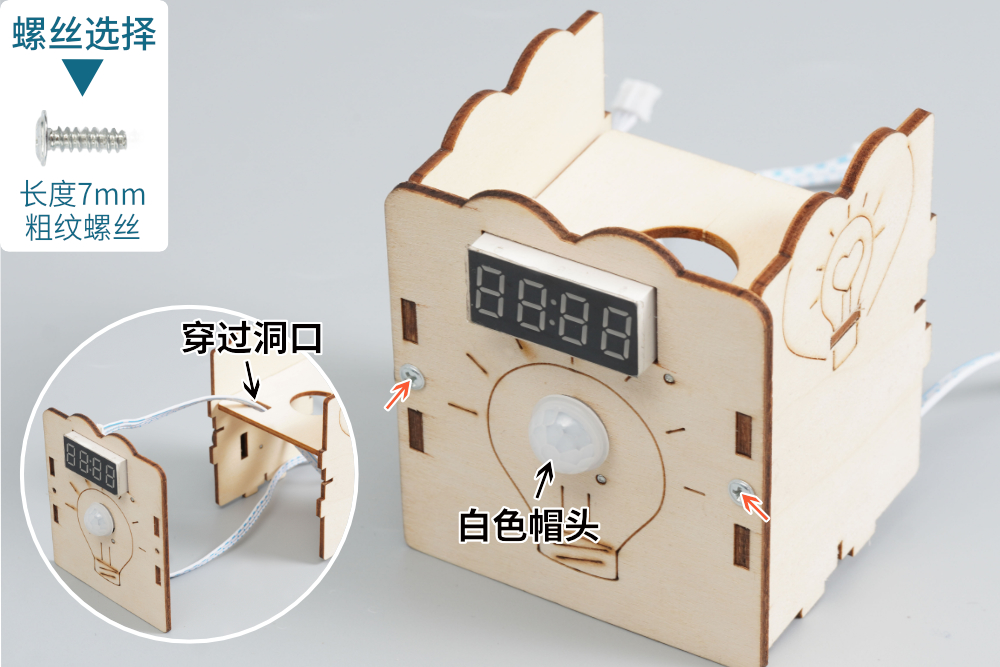

首先把四位时钟数码管的导线穿过④号板的洞口,然后用7mm粗纹螺丝把②号板安装在①、③号板上,最后把白色帽头安装在人体感应器上。


STEP:6

HS-E07 智能防盗台灯

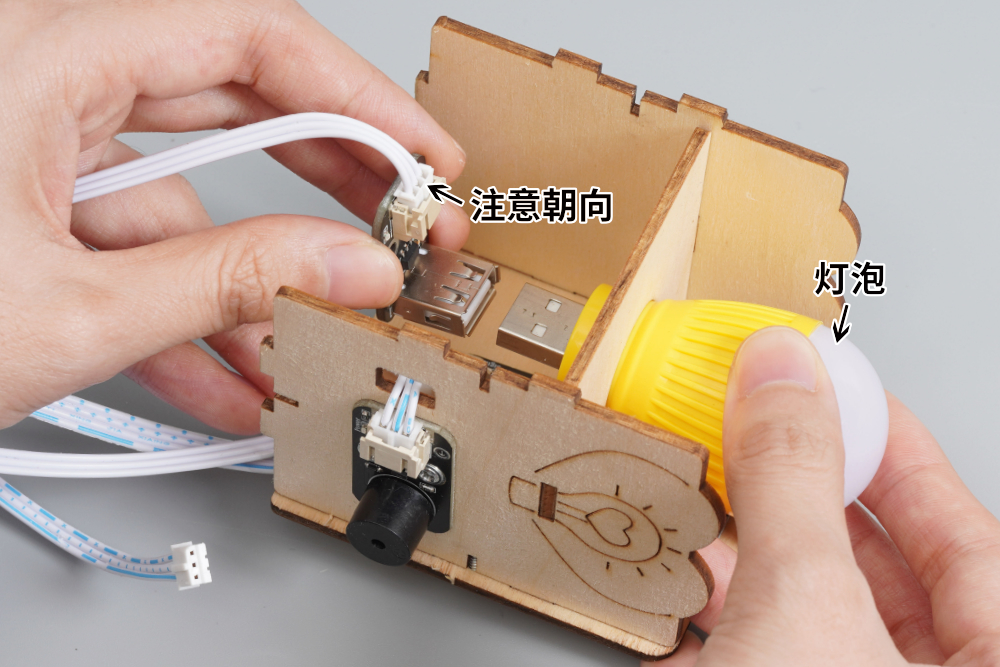

首先把灯泡穿过④号板的圆洞,然后把USB模块插在灯泡上。


STEP:7

HS-E07 智能防盗台灯

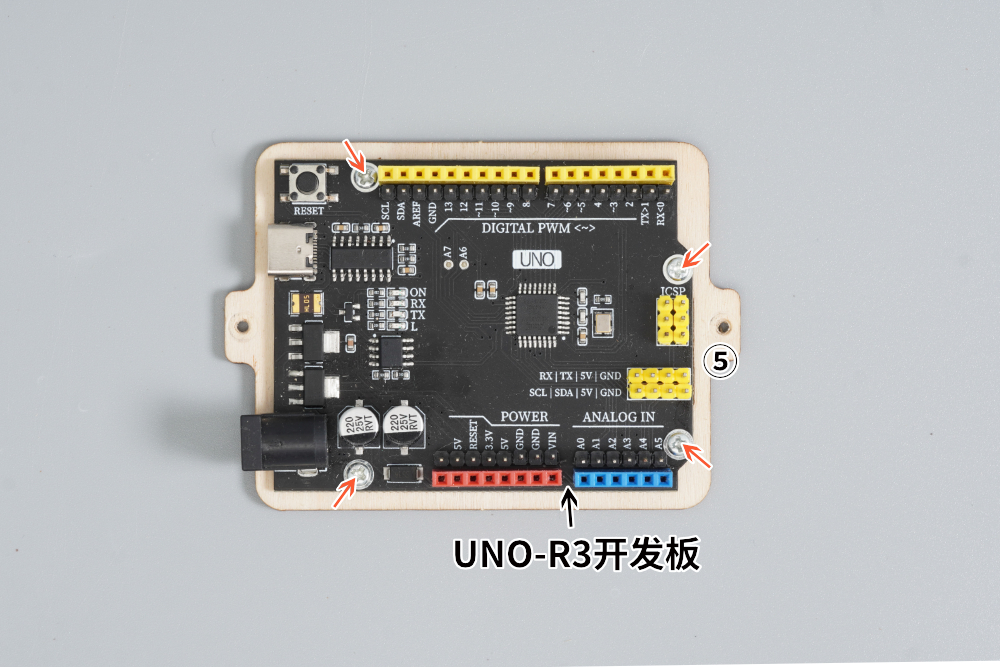

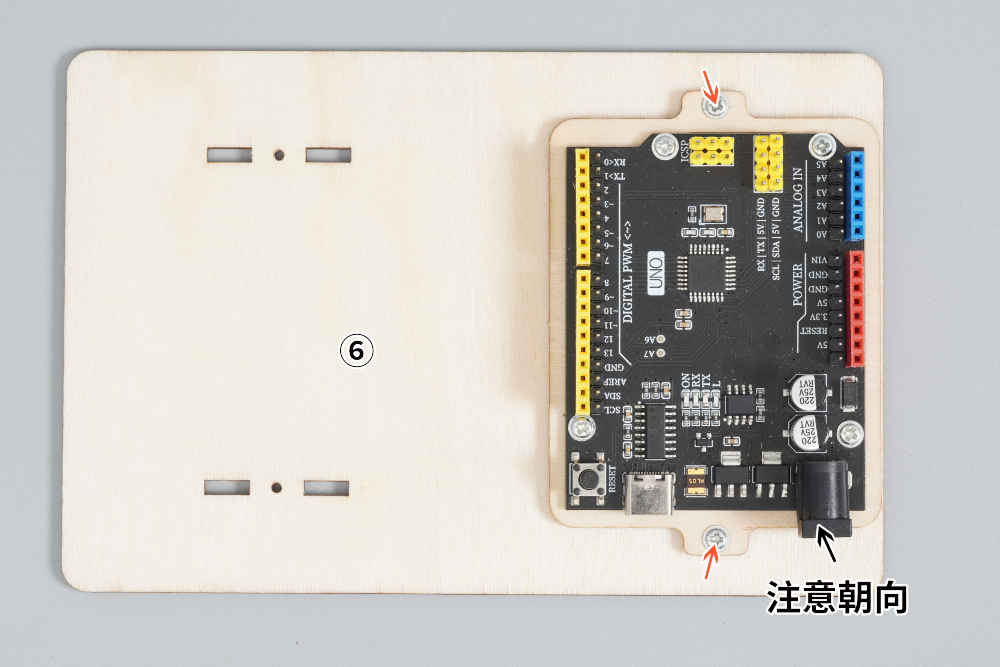

用4mm粗纹螺丝把UNO-R3开发板安装在⑤号板上。


STEP:8

HS-E07 智能防盗台灯

用4mm粗纹螺丝把⑤号板安装在⑥号板上。


STEP:9

HS-E07 智能防盗台灯

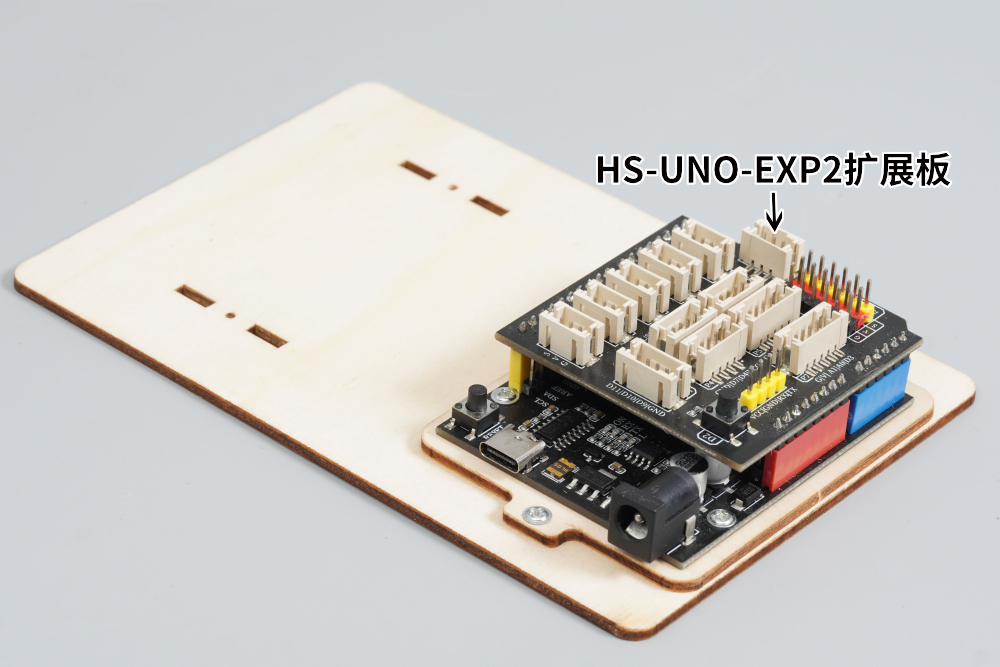

把HS-UNO-EXP2扩展板插入UNO-R3开发板上。


STEP:10

HS-E07 智能防盗台灯

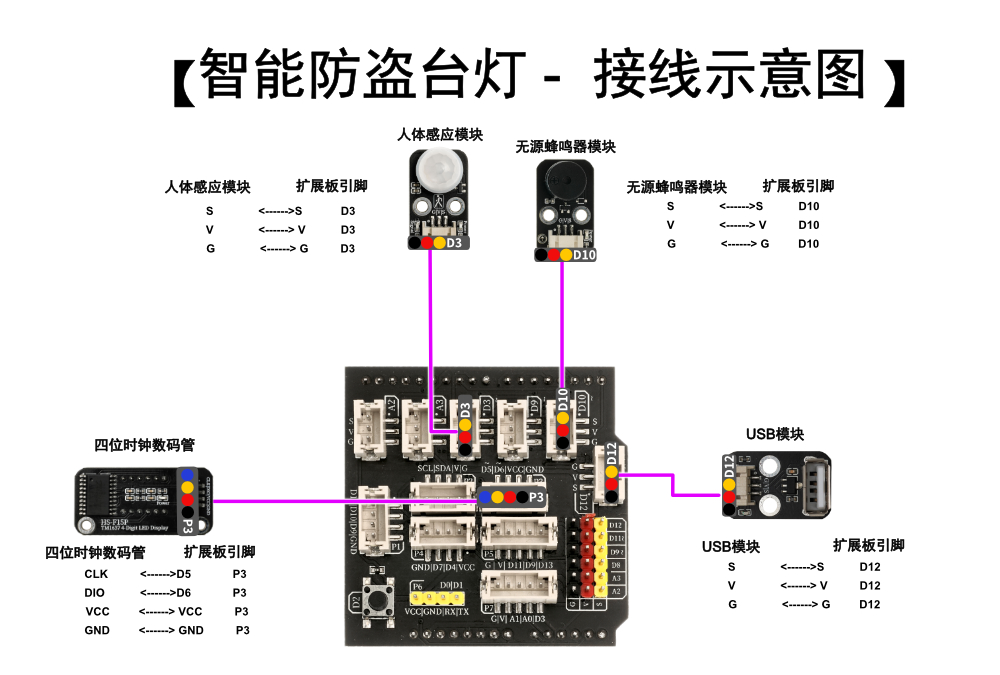

参考【智能防盗台灯-接线示意图】把无源蜂鸣器模块、USB模块、人体感应器和四位时钟数码管端子线插入HS-UNO-EXP2扩展板上。注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:11

HS-E07 智能防盗台灯

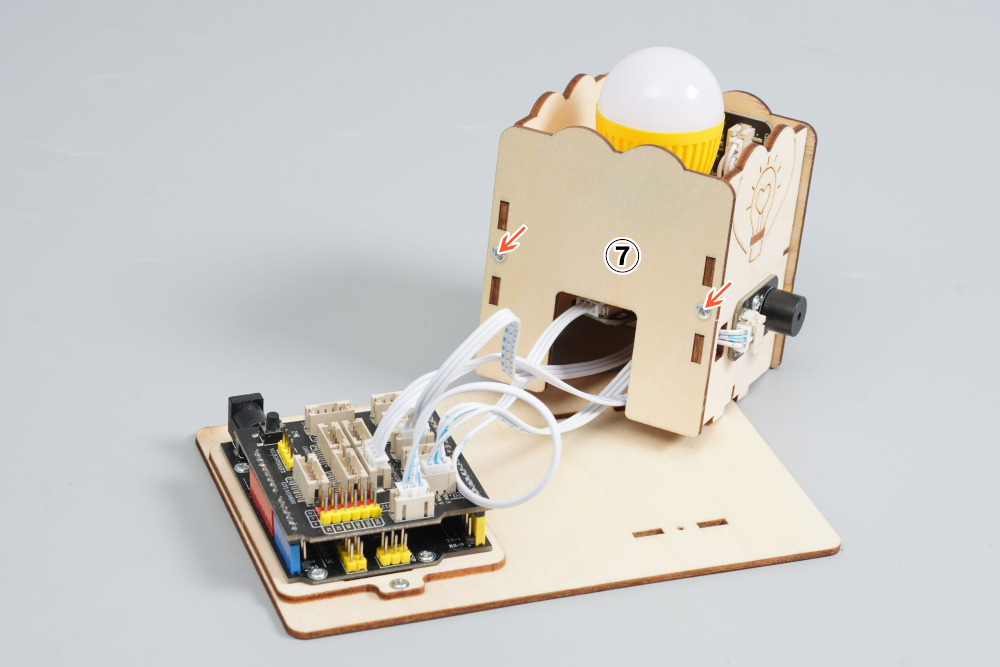

用7mm粗纹螺丝把⑦号板安装在①、③号板上。


STEP:12

HS-E07 智能防盗台灯

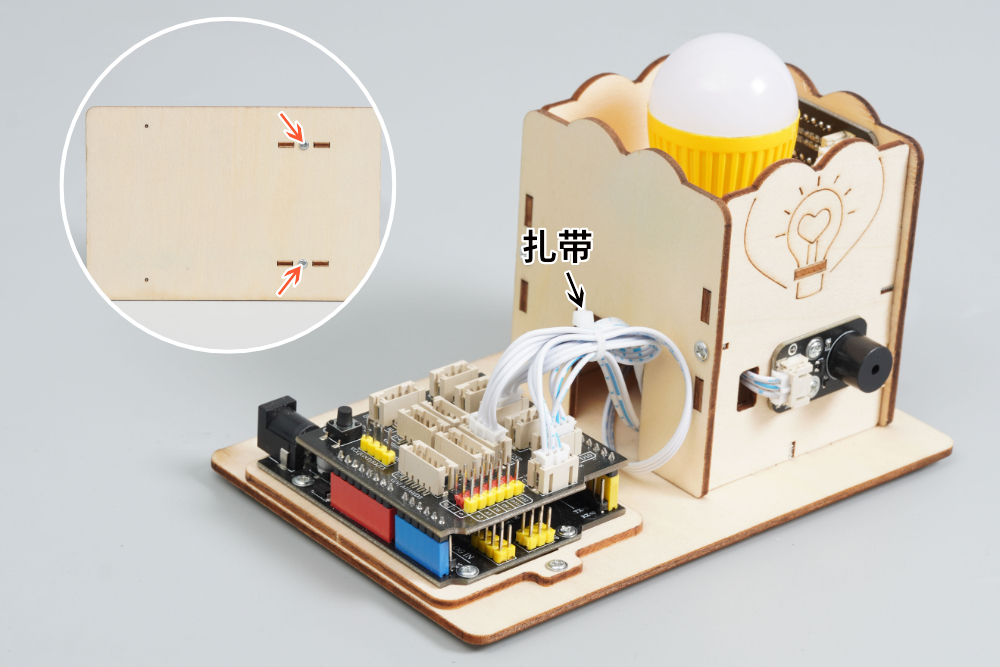

首先把①、③号板安装在⑥号板上,然后用7mm粗纹螺丝从⑥号板底部进行固定,最后使用扎带把导线扎好,然后剪掉多余的扎带。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。


STEP:13

HS-E07 智能防盗台灯

在⑥号板底部四个角贴上脚垫。


STEP:14

HS-E07 智能防盗台灯

使用米思齐Mixly软件将该套件的智能防盗台灯示例程序上传至UNO-R3,此套件可实现1.防盗警报器:当人体感应模块检测到人入侵,灯泡亮起并且蜂鸣器响起警报声,数码管显示“1”;反之,灯泡熄灭,数码管显示“0”。2.人体感应灯:当人体感应模块检测到人时,蜂鸣器发生提示声灯泡亮起;人离开后数码管倒计时5秒之后,灯泡熄灭。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能防盗台灯。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)
警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能防盗台灯。

示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


STEP:15

HS-E07 智能防盗台灯

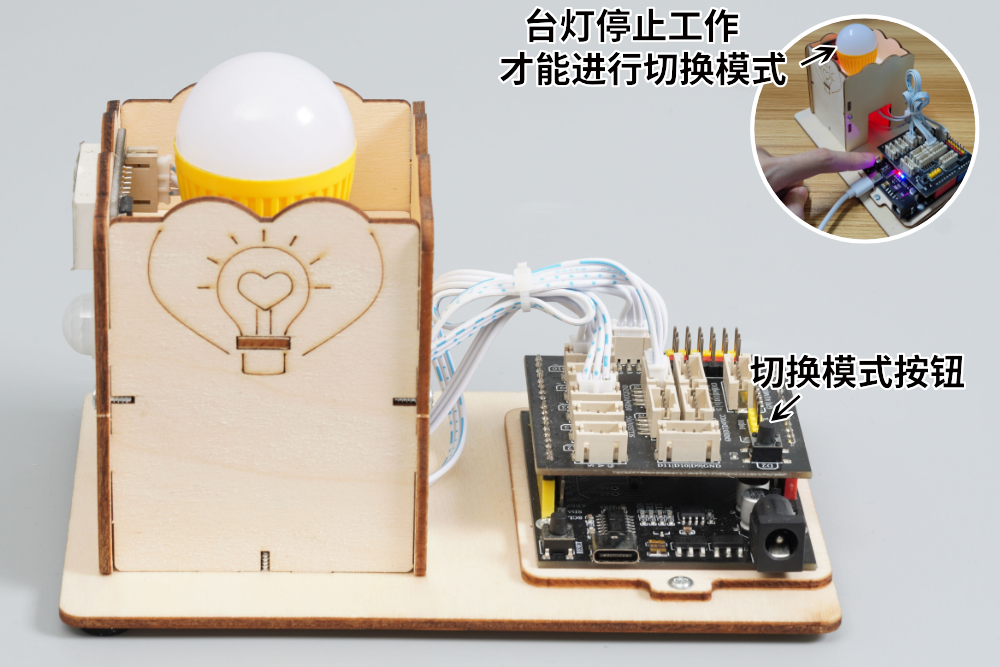

智能防盗台灯制作完成,可以按照需求切换模式,切换智能防盗台灯模式的时候,必须在声音停止警报或者灯泡停止闪烁的状态下才可以进行切换。注意:智能防盗台灯如果需要脱机工作,请自备或者购买DC头6V-12V电源和14500尖头锂电池。
