LCD1602液晶显示屏

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
添加Arduino库文件
ArduinoIDE 和 Python示例程序
米思齐 Mixly 示例程序（图形化语言）
Arduino测试环境搭建
视频教程
测试结论

1、介绍 点这里回到目录

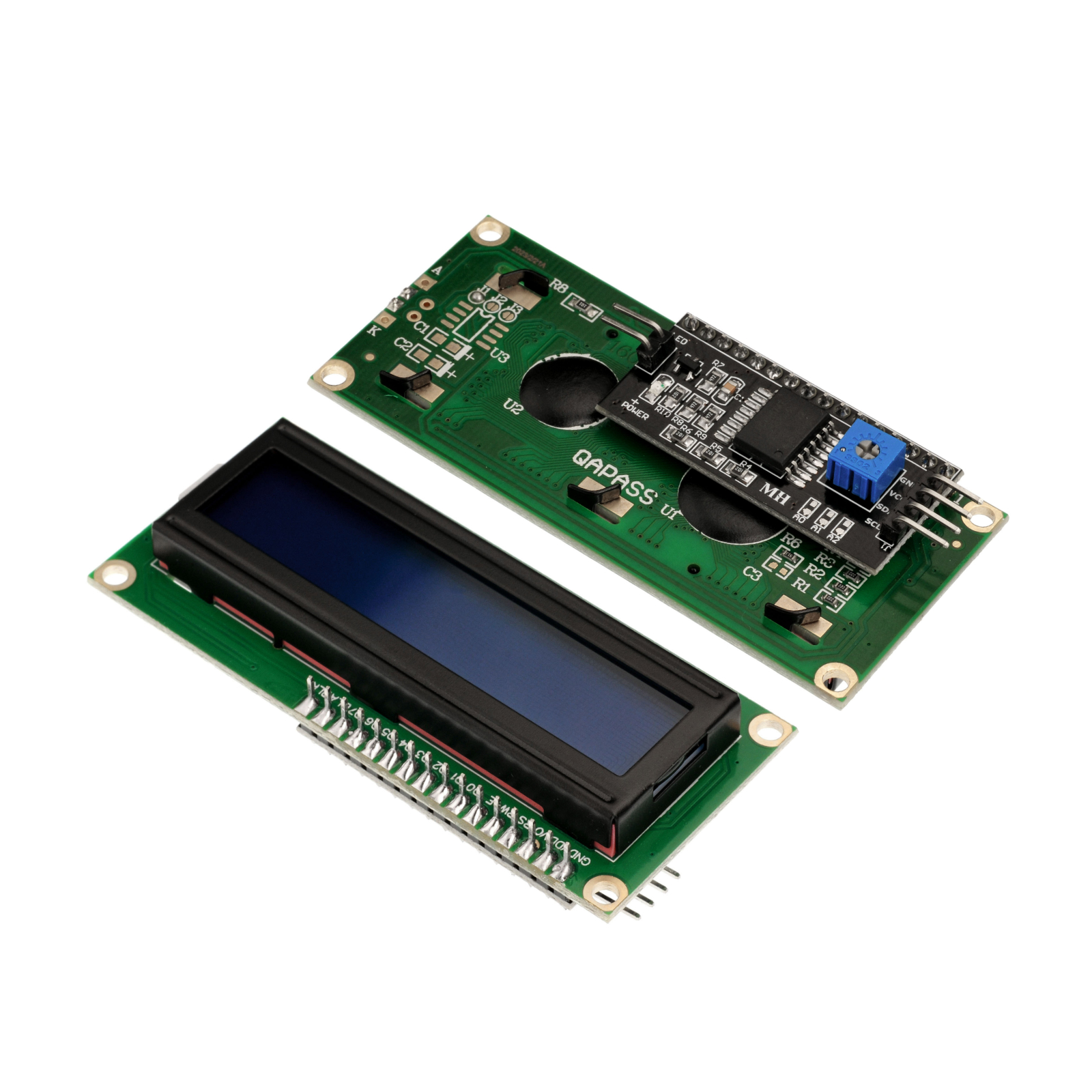

由于Arduino的I/O口数量有限，如果直接用Arduino的I/O口直接驱动LCD1602这样会占用较多的I/O口资源也不利于连接更多的其他设备，IIC LCD1602转接板可以大大减少需要使用IO接口，原来的1602屏需要7个IO口才能驱动起来，我们开发的这个模块可以帮你省5个IO口，对于 Arduino初学者来说，不必为繁琐复杂液晶驱动电路连线而头疼了，只需两根线就可以实现数据显示，还可以与其它IIC设备连接，可轻松实现数据的记录显示。

2、原理图点这里回到目录

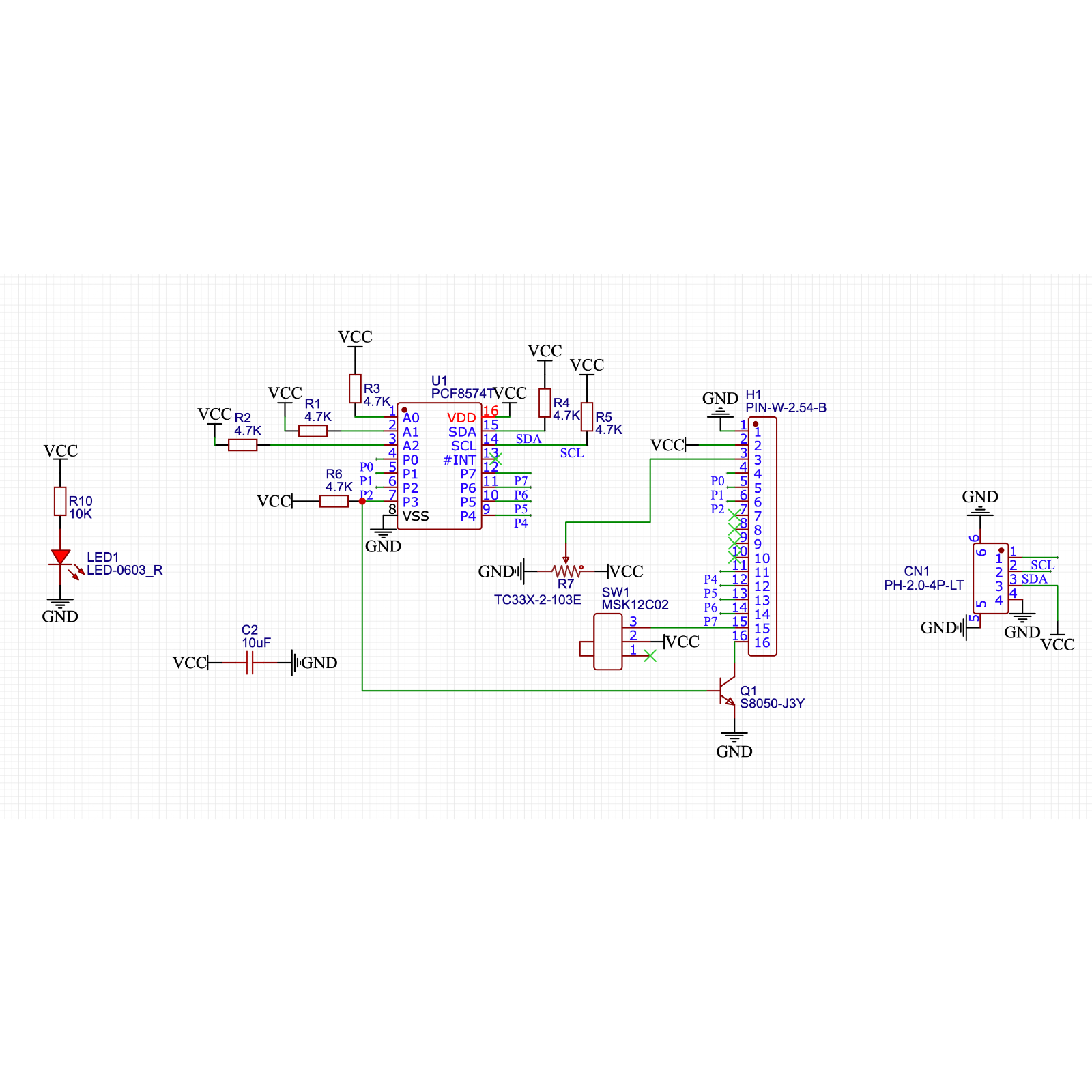

LCD1602液晶显示屏

3、模块参数点这里回到目录

引脚名称	描述
GND	GND（电源输入负极）
VCC	VCC（电源输入正极）
SDA	双向数据通信引脚
SCL	时钟信号通信引脚

供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：螺丝固定

4、添加 Arduino库文件点这里回到目录

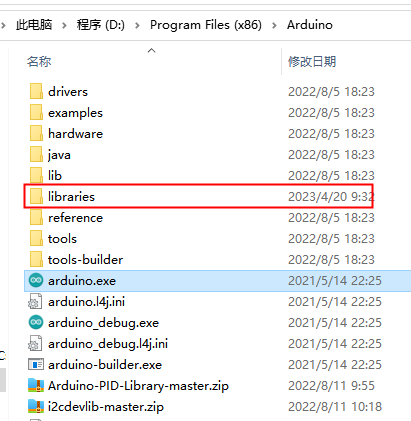

首先找到Arduino库文件夹：

LCD1602液晶显示屏

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：

库文件：点击下载

5、电路板尺寸点这里回到目录

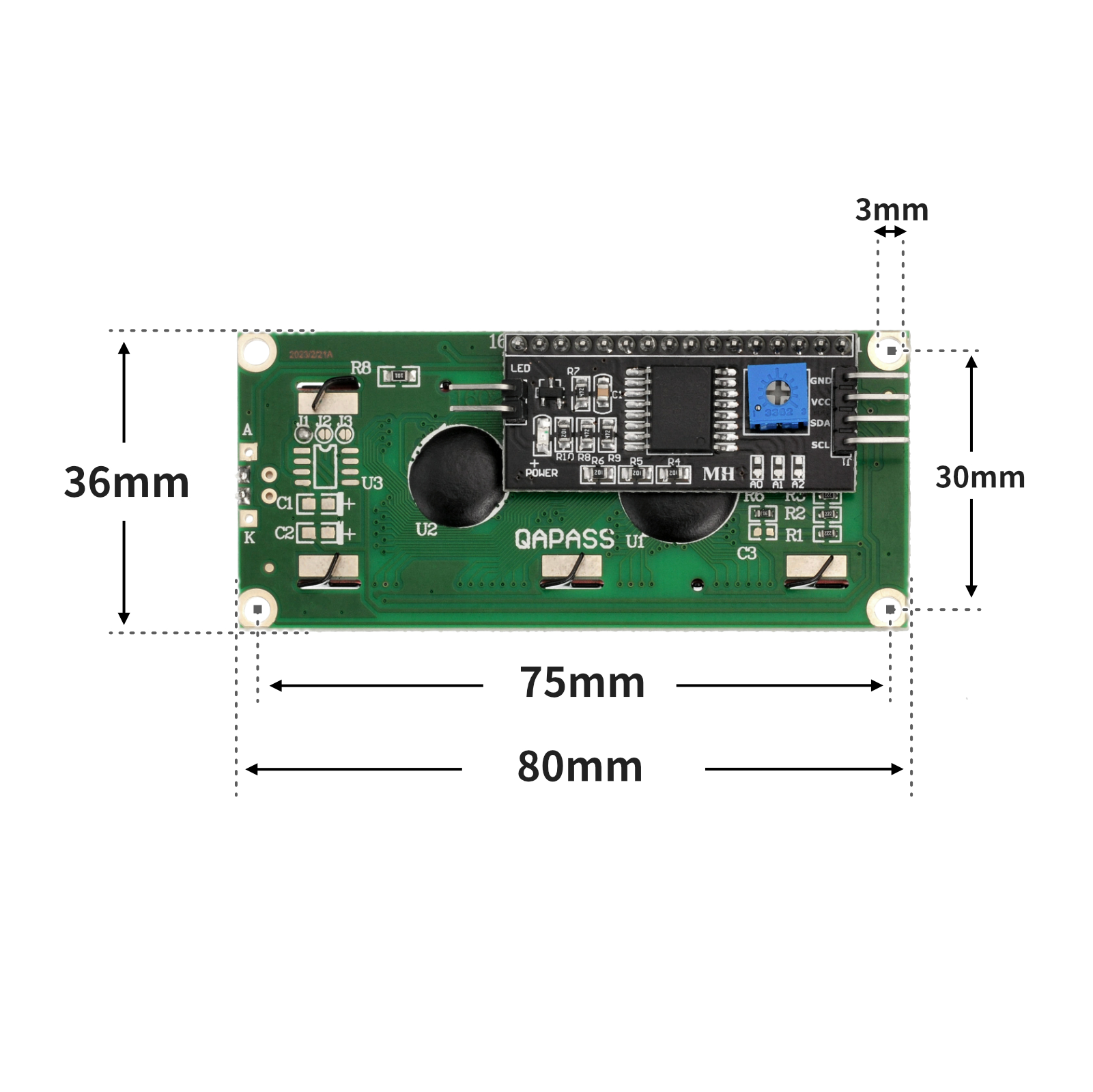

LCD1602液晶显示屏

6、Arduino IDE示例程序点这里回到目录

示例程序（UNO开发板）：点击下载

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
  mylcd.clear();
  mylcd.setCursor(1-1, 1-1);

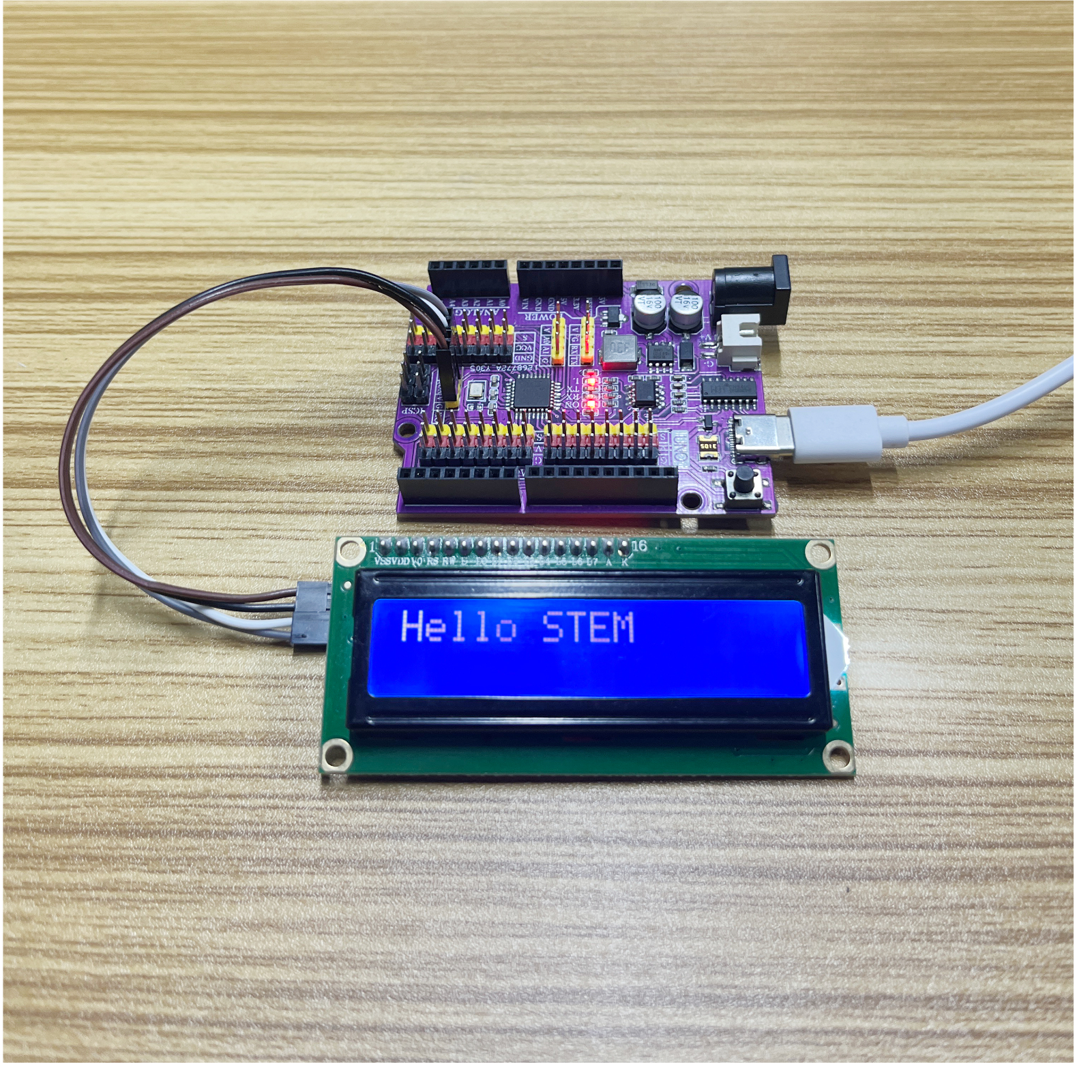

  mylcd.print("Hello STEM");
}

void loop(){

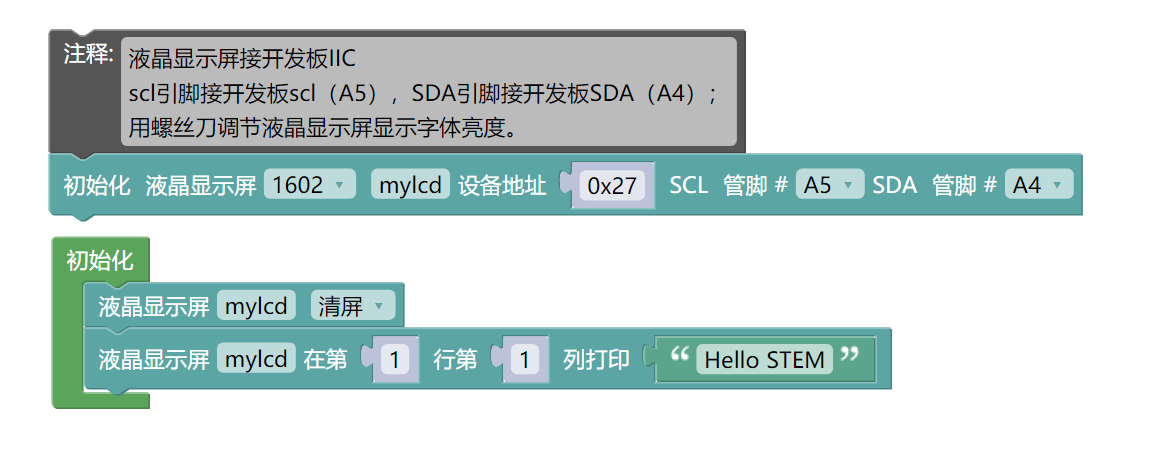

  //液晶显示屏接开发板IIC

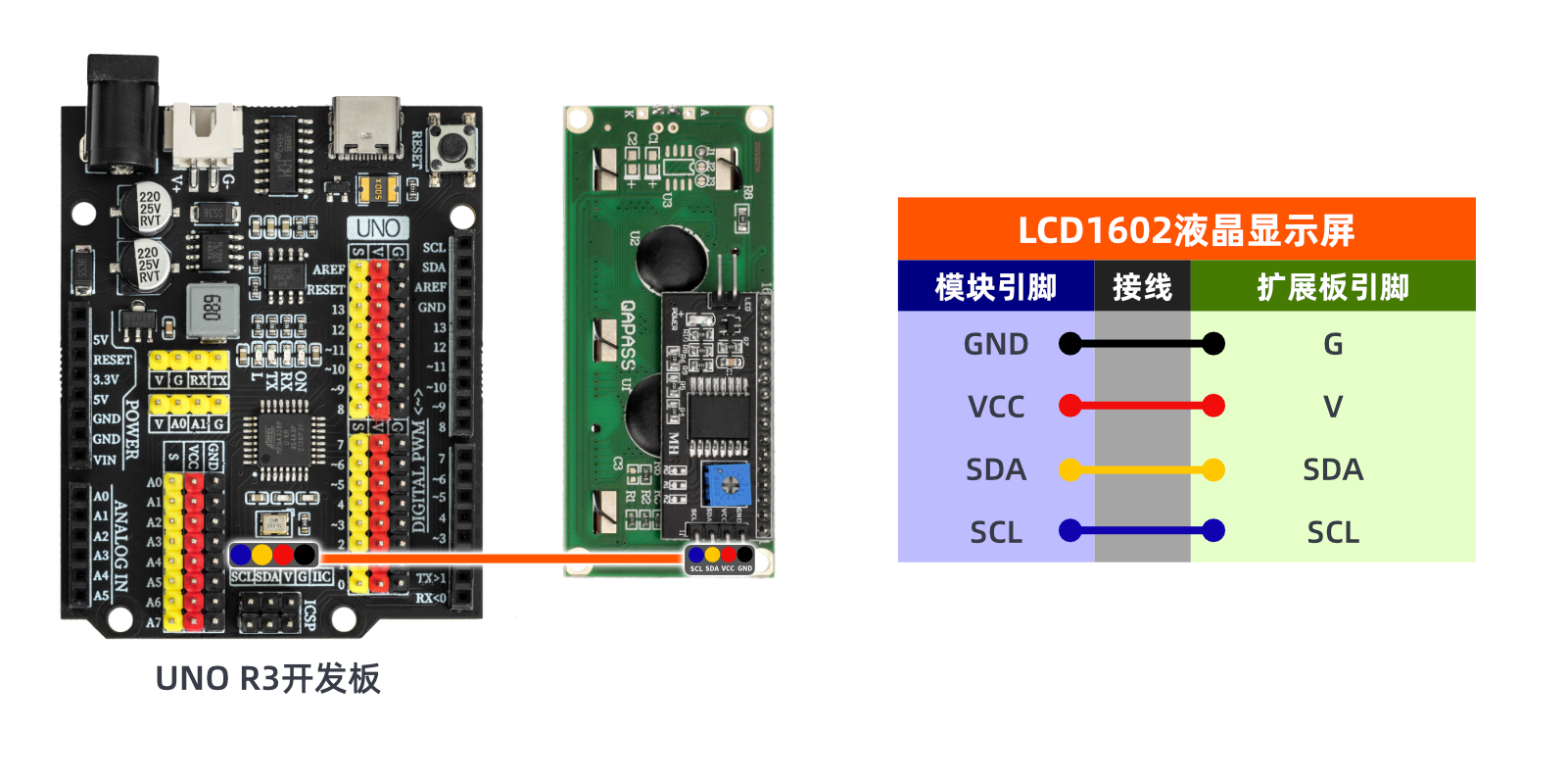

  //scl引脚接开发板scl（A5），SDA引脚接开发板SDA（A4）；

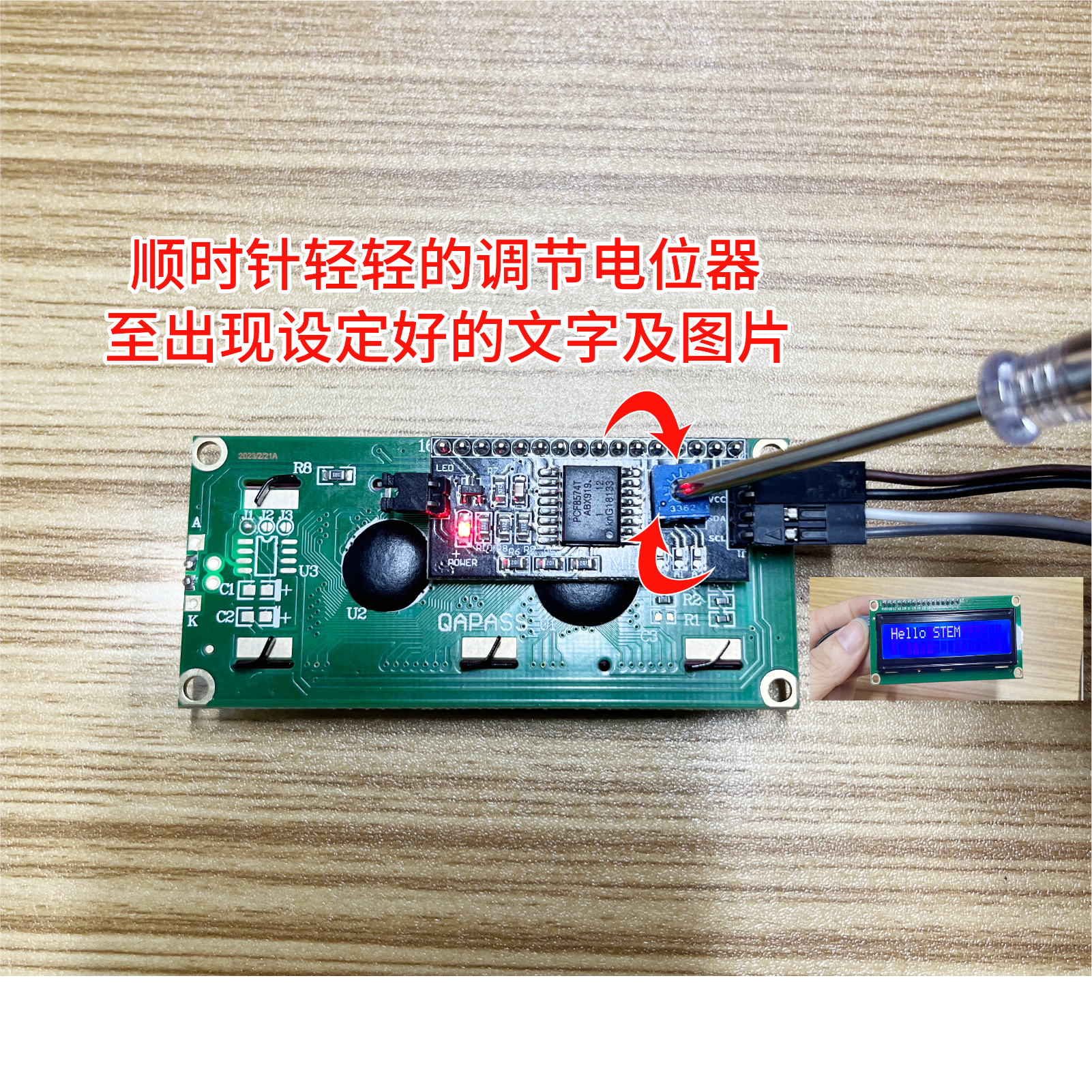

  //用螺丝刀调节液晶显示屏显示字体亮度。

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

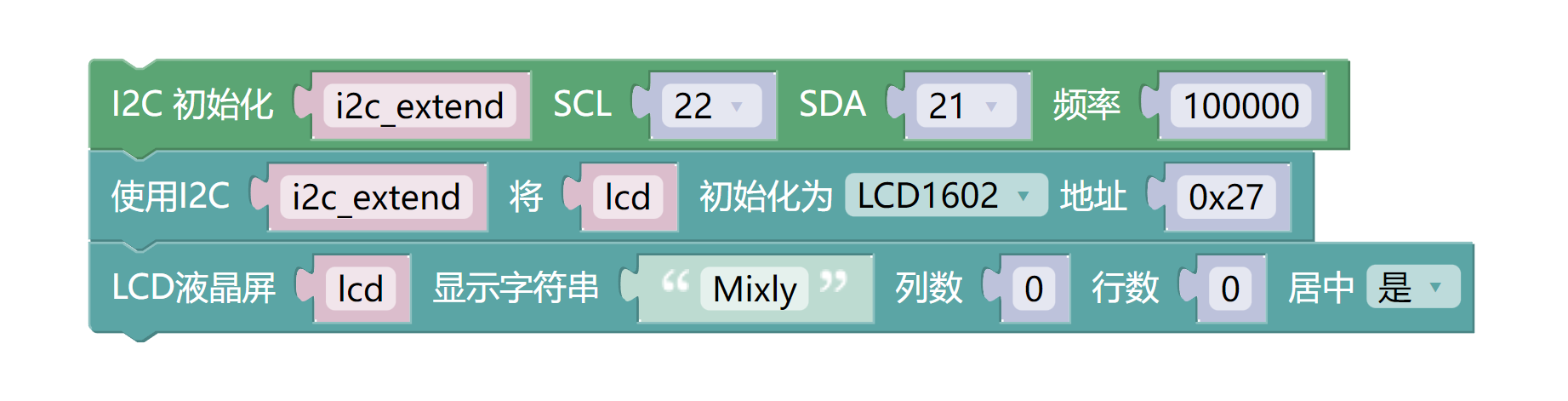

import machine
import i2clcd

i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
lcd = i2clcd.LCD(i2c_extend,lcd_width=16,i2c_addr=0x27)
lcd.shows('Mixly',column = 0,line = 0,center = True)
