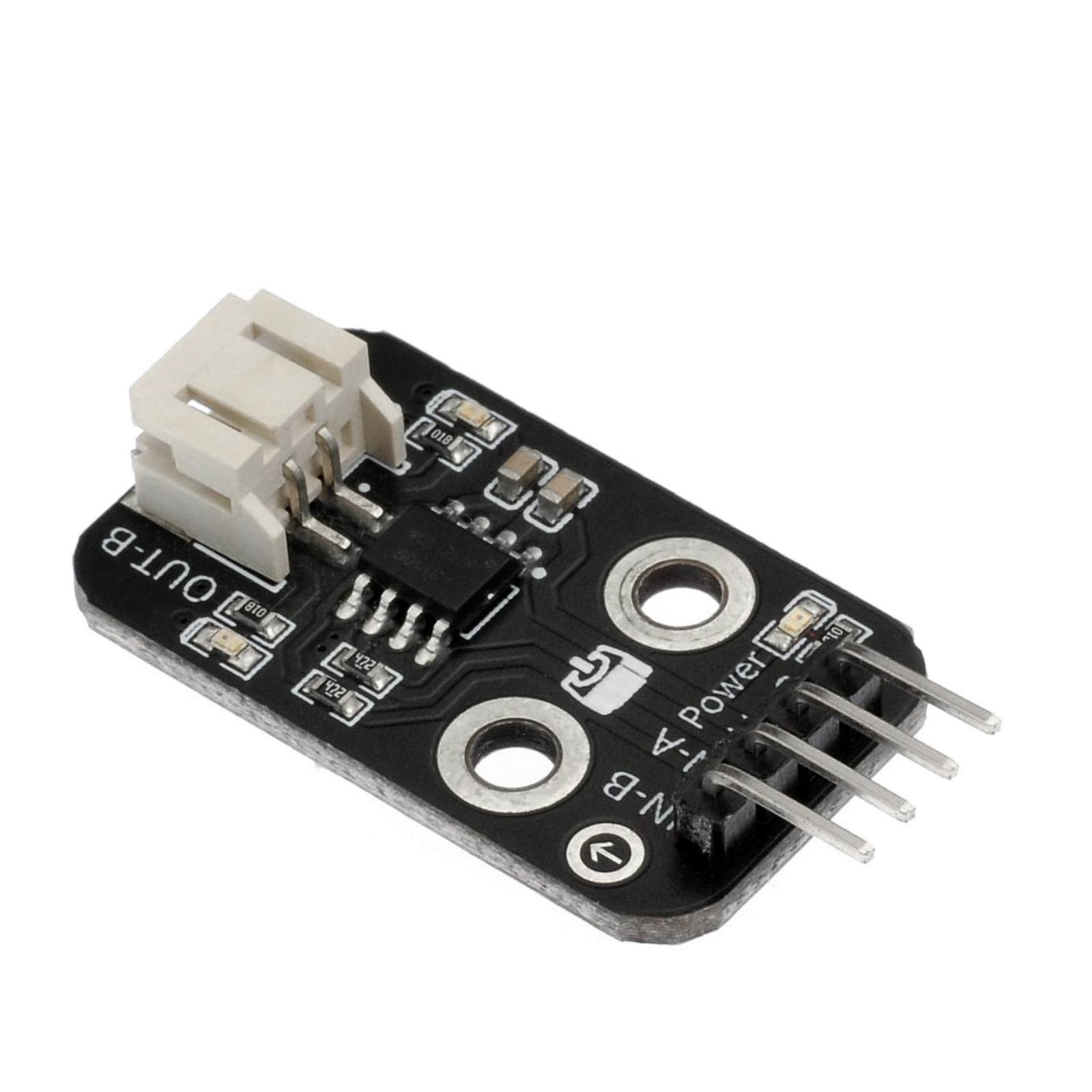

HS-F04A 电机驱动模块
1、介绍 点这里回到目录
电机驱动板模块由一个L9110S芯片来控制和驱动电机。该芯片具有两个TTL/CMOS兼容输入端子，并具有抗干扰特性：具有高电流驱动能力，两个输出端子可直接驱动直流电机，每个输出端口可提供750~800mA动态电流，其峰值电流可达1.5~2.0A，Vcc=5V;L9110广泛应用于各种电机驱动器，如玩具车，步进电机和电源开关等。

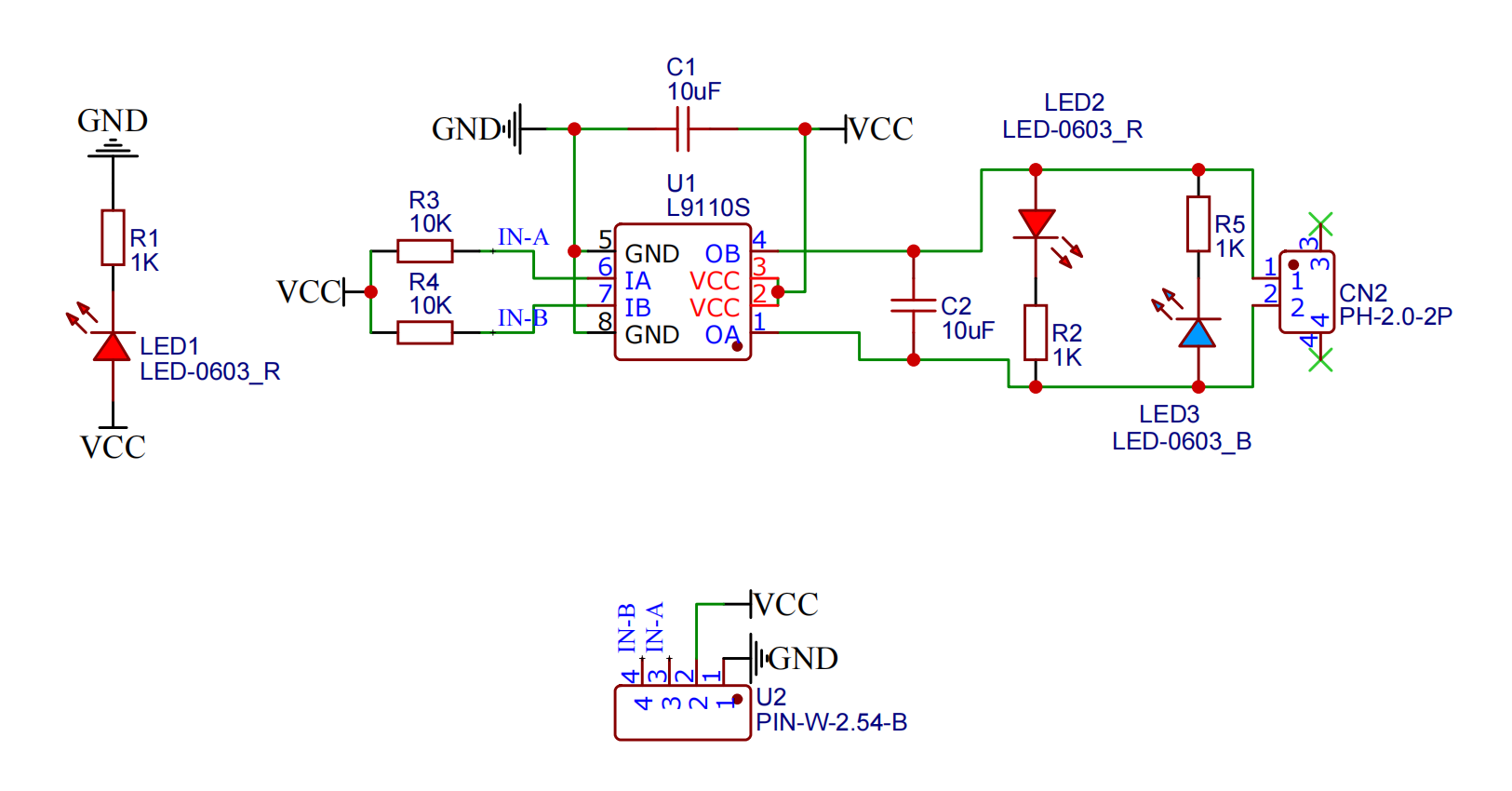

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| INA | 电机控制信号引脚A |
| INB | 电机控制信号引脚B |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

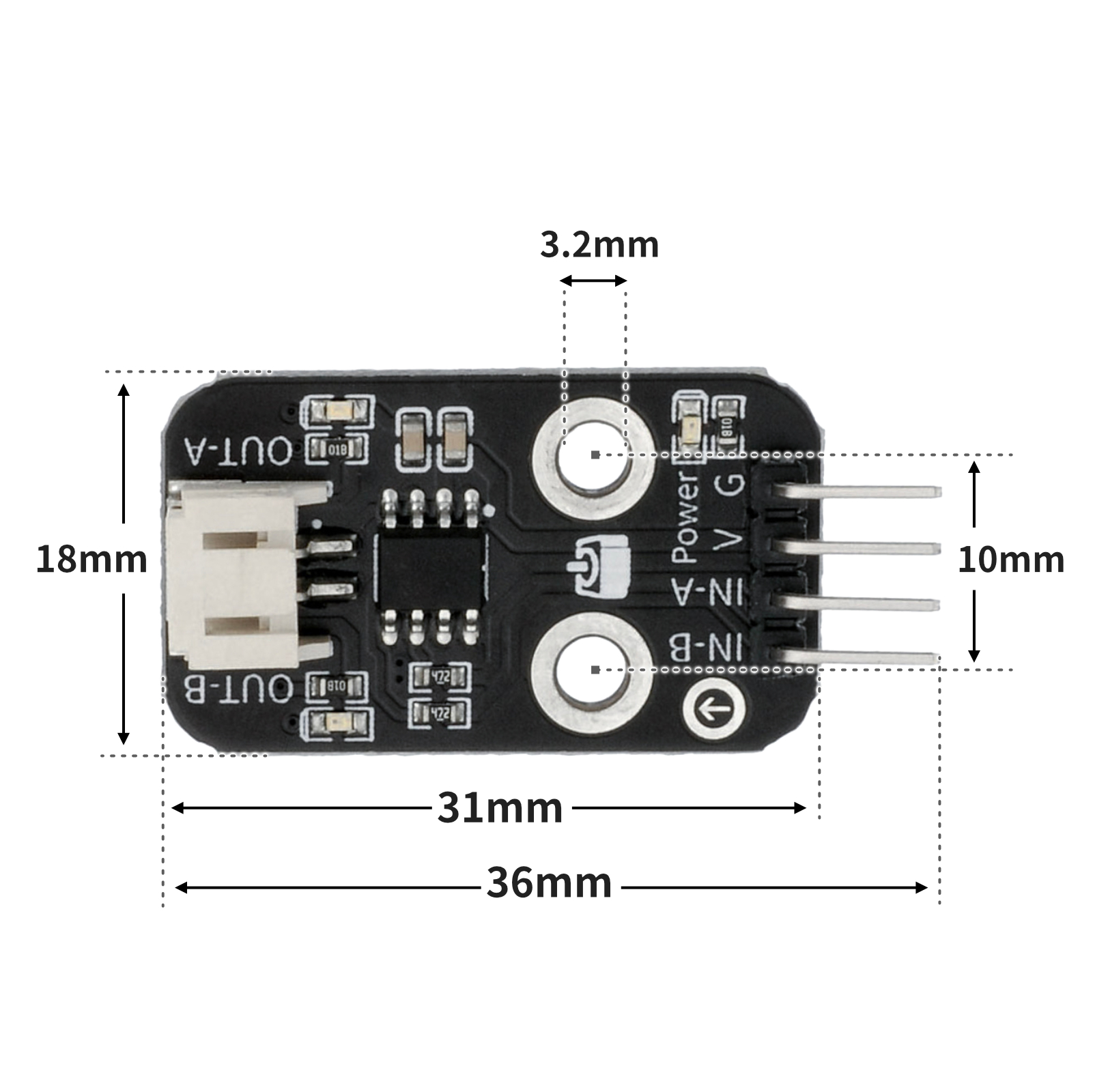

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板)：点击下载
void setup(){
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
}
void loop(){
analogWrite(5, 255);
analogWrite(6, 0);
delay(2000);
analogWrite(5, 0);
analogWrite(6, 0);
delay(2000);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
pin16 = machine.Pin(16, machine.Pin.OUT)
pin17 = machine.Pin(17, machine.Pin.OUT)
while True:
pin16.value(1)
pin17.value(0)
time.sleep(1)
pin16.value(0)
pin17.value(1)
time.sleep(1)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

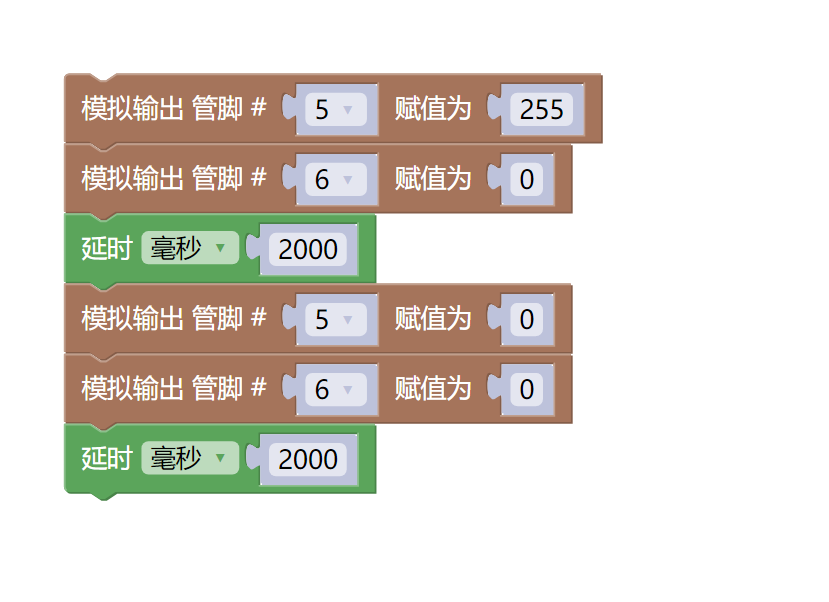

示例程序(UNO开发板)：点击下载

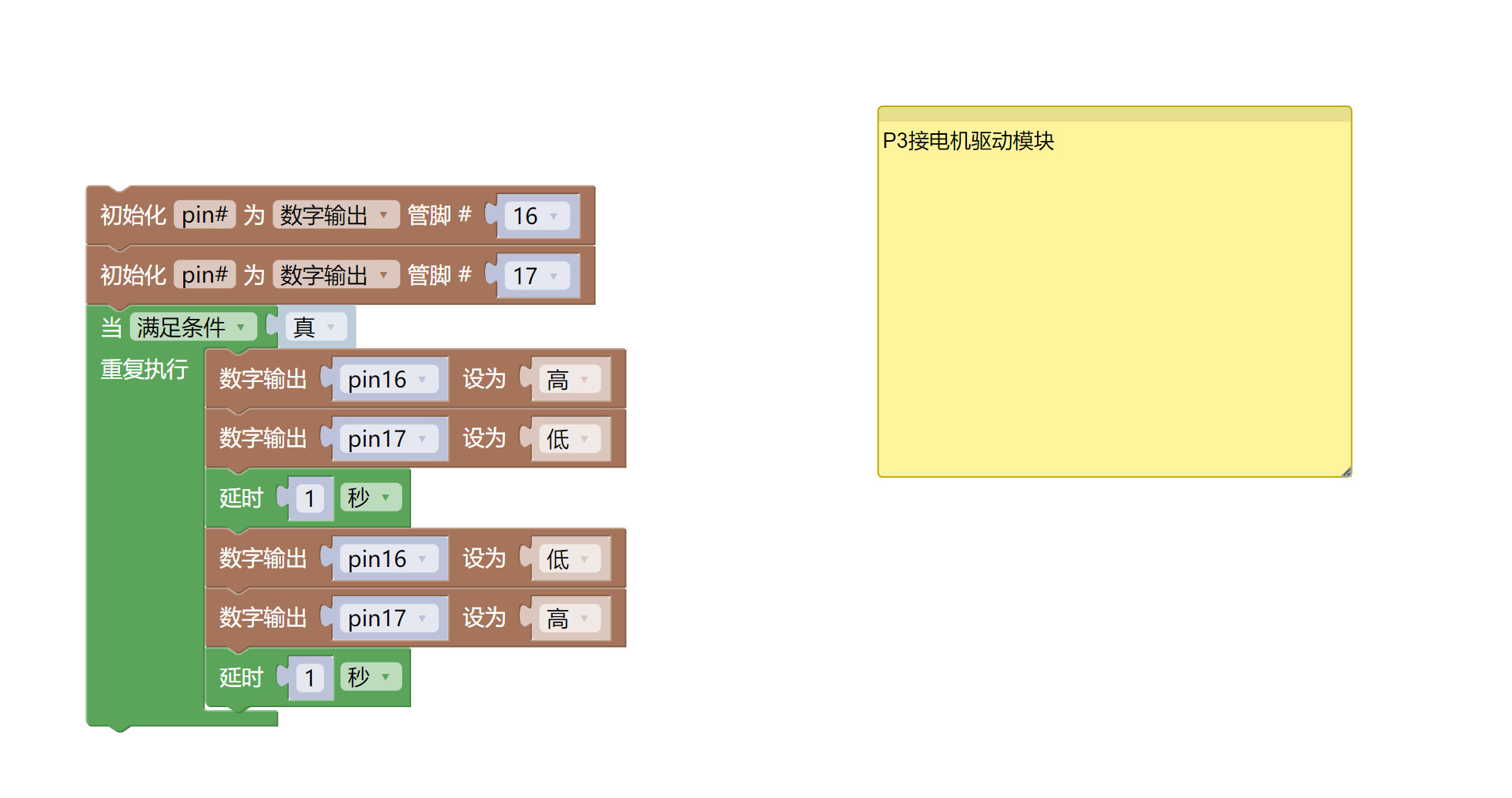

示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- 电机（带2.0端子）*1
- 电机驱动模块（HS-F04A）*1
- 1P母对母杜邦线 *4条 或 2P母对母杜邦线 *2条

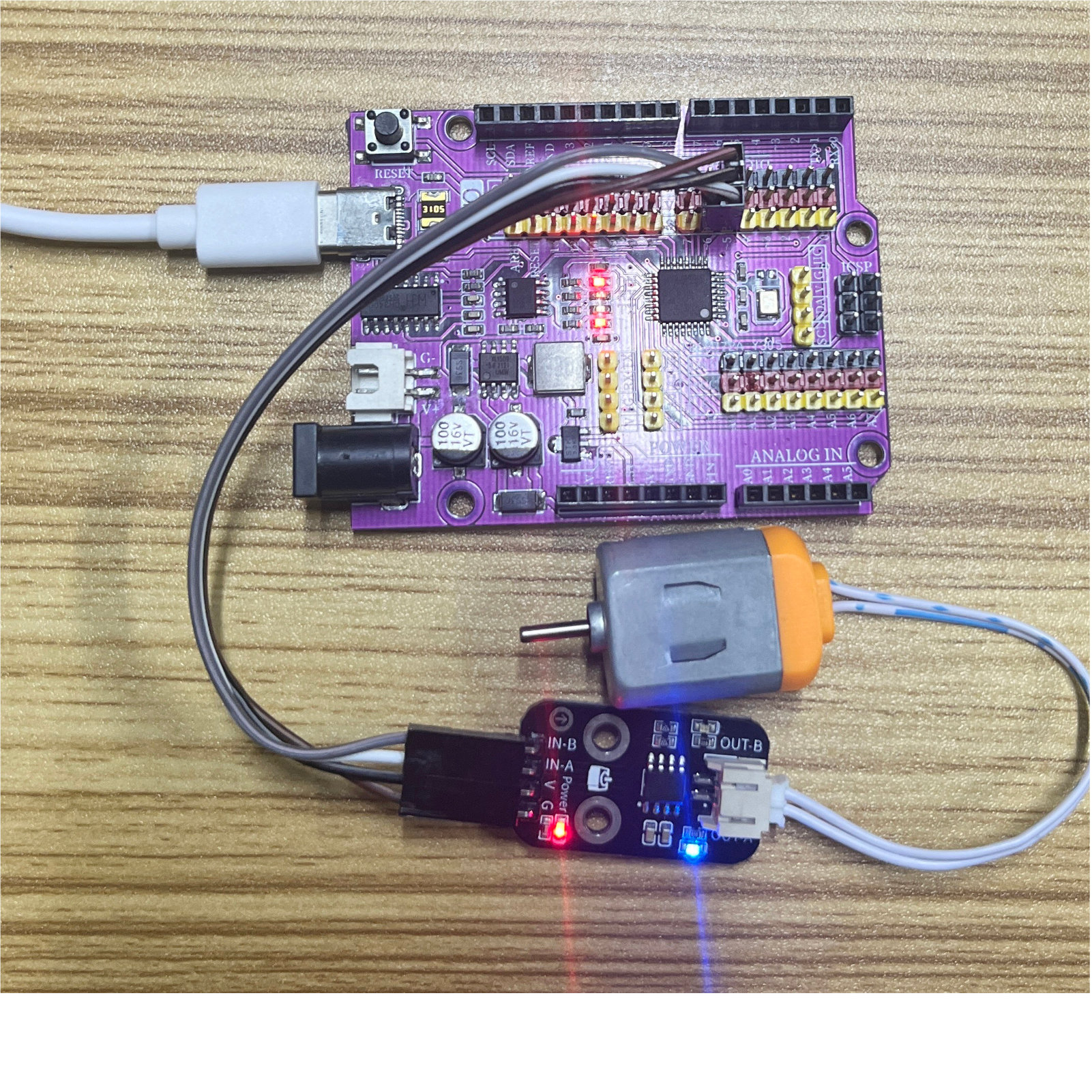

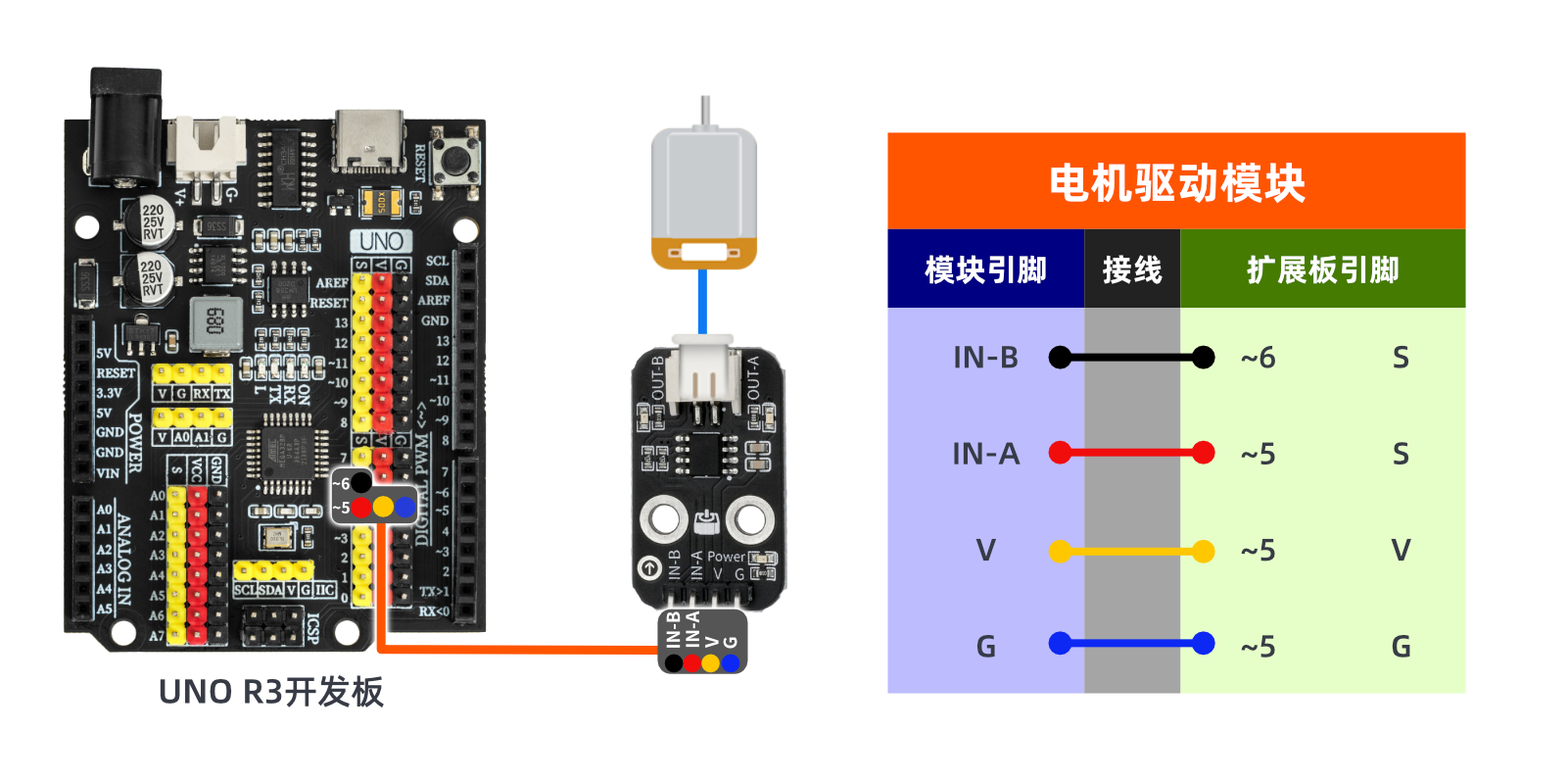

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
将器件连接好线之后，上传程序到Arduino UNO 开发板之后，将会发现电机会根据程序先设定转2秒停2秒一直循环。现在您一定已经掌握了直流电机的基本理论和编程。你不仅可以让它前进和后退，还可以调节它的速度。此外，您可以使用所学的知识做更多很棒的应用程序。
