HS-F26-L 语音播报模块

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 和Python语言示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 视频教程
9. 测试结论

---

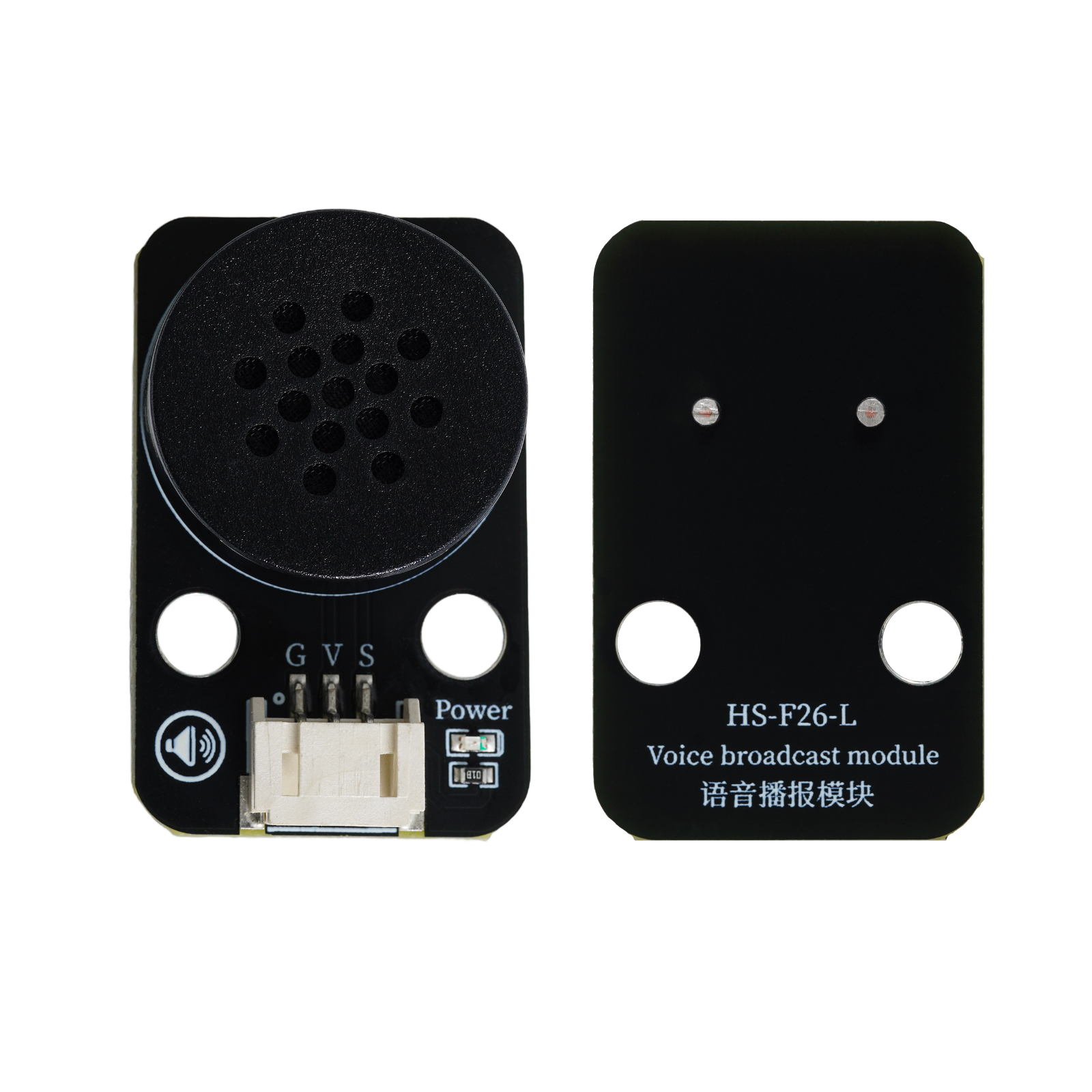

1、介绍 点这里回到目录

语音播报模块(68段日常用语)，采用otp语音芯片，内置68段日常用语，通过单总线即可控制播放，可以实现内置所有语音的播报、8级音量控制、循环播放播放。支持mixly等图形化软件;兼容arduino，esp32等开发板。

---

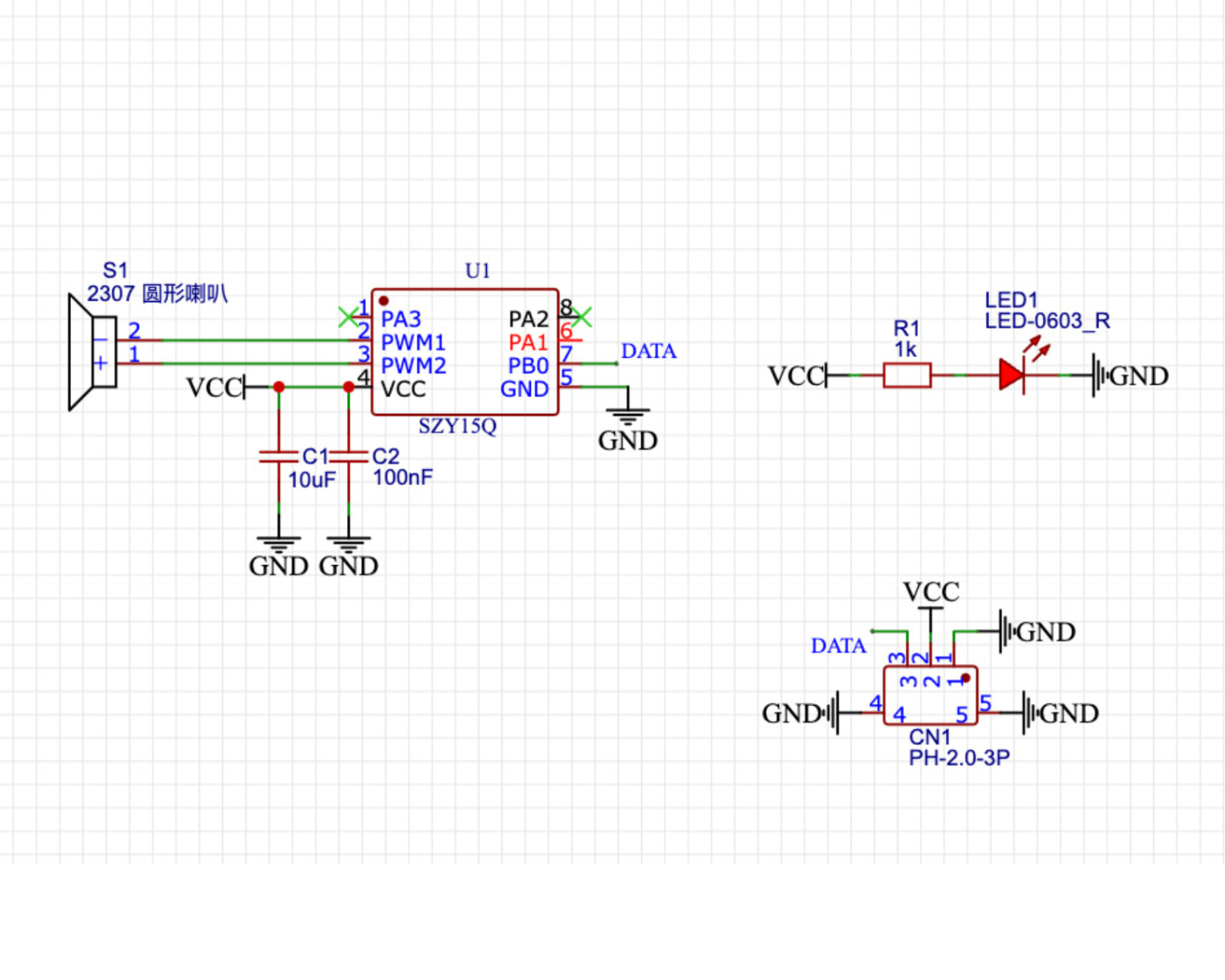

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数据引脚

• 供电电压：3.3V / 5V

• 连接方式：PH2.0端子线

• 安装方式：双螺丝固定

---

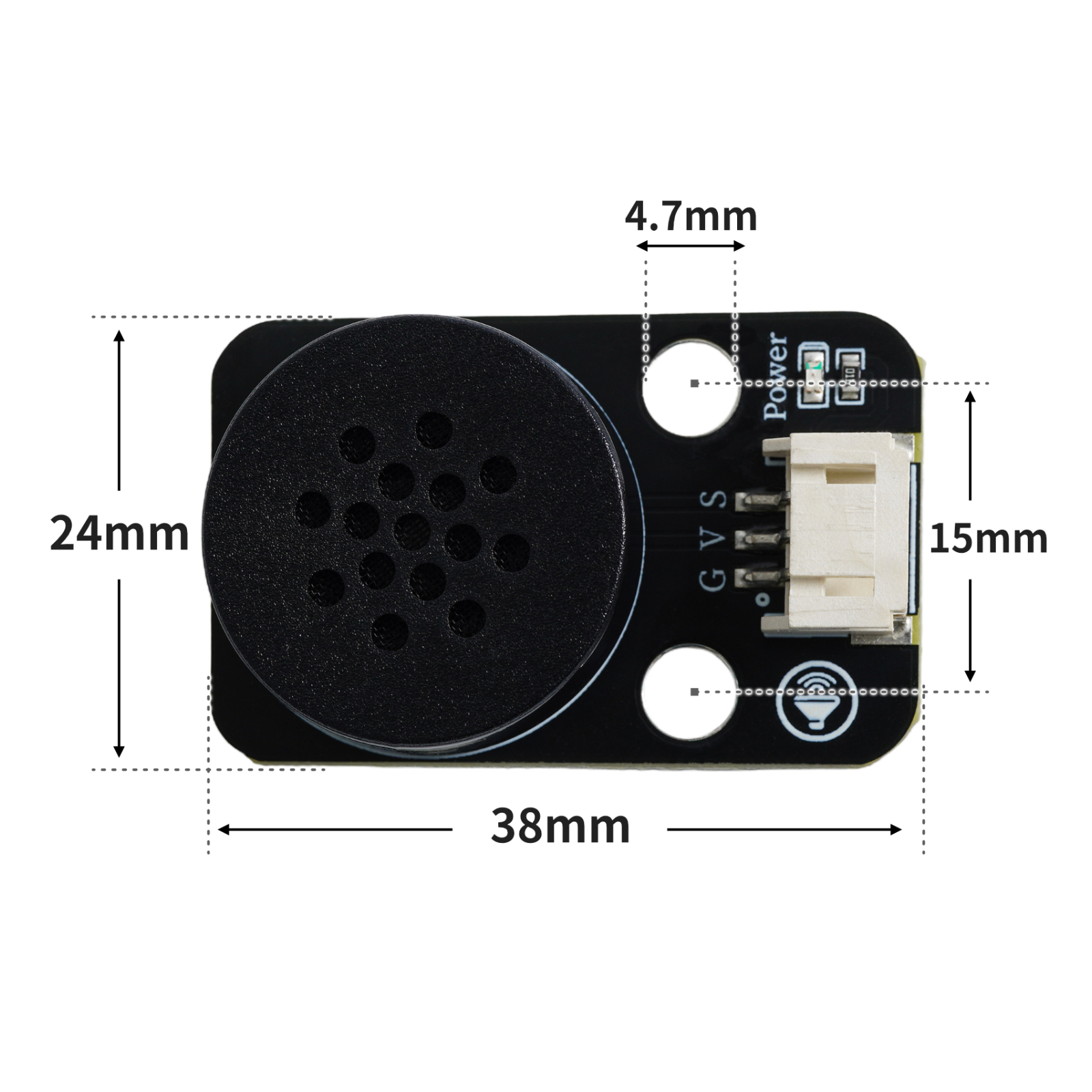

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 图形化示例程序：

void send_data(int addr) {
int i;
digitalWrite(8, LOW);
delay(3); //>2ms
for (i = 0; i < 8; i++) {
digitalWrite(8, HIGH);
if (addr & 1) {
delayMicroseconds(2400); //>2400us
digitalWrite(8, LOW);
delayMicroseconds(800);
} //>800us
else {
delayMicroseconds(800); //>800us
digitalWrite(8, LOW);
delayMicroseconds(2400);
} //>2400us
addr >>= 1;
}
digitalWrite(8, HIGH);
}

void setup(){
pinMode(8, OUTPUT);
}

void loop(){
send_data(0x10); //volume control 0xE0-E7;
delay(1000);
send_data(0x11); //volume control 0xE0-E7;
delay(1000);
send_data(0x12); //volume control 0xE0-E7;
delay(1000);
send_data(0x13); //volume control 0xE0-E7;
delay(1000);

}

---

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：

---

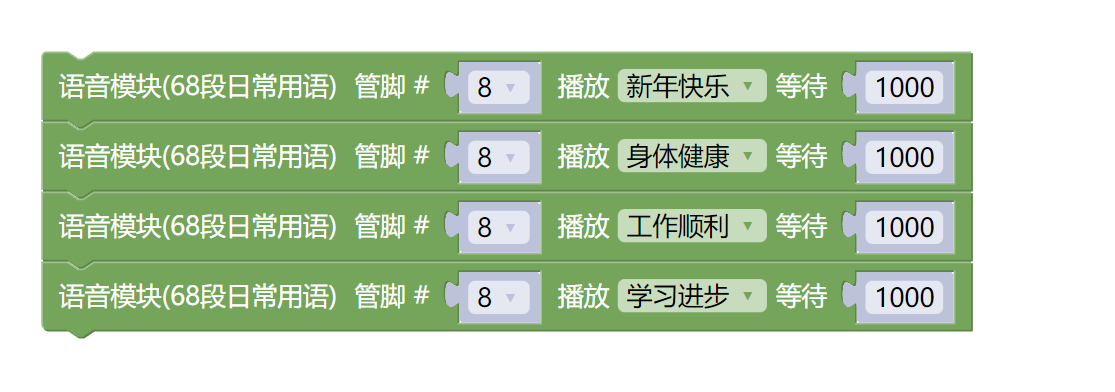

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

Arduino UNO 图形化示例程序：点击下载

ESP32 Python图形化示例程序：点击下载

---

7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1
• UNO-R3 P 扩展板 *1
• USB type-c 数据线 *1
• 语音播报模块（HS-F26L）*1
• PH2.0 4P双头端子线 *1

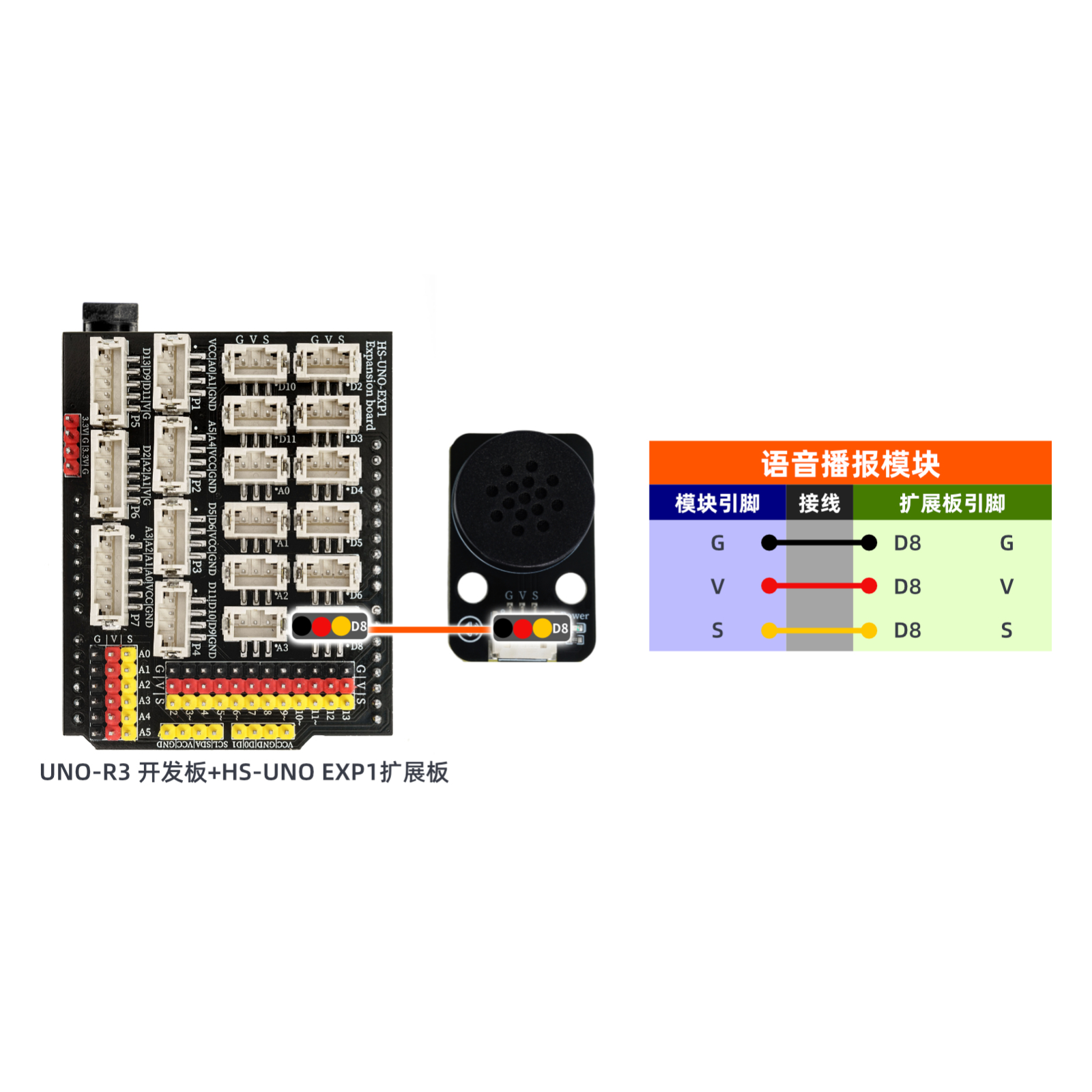

电路接线图：

---

ESP32 Python 测试环境搭建

---

8、视频教程 点这里回到目录

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：

---

9、测试结论 点这里回到目录

Arduino UNO测试结论：

将器件连接好线之后，上传程序到Arduino UNO 开发板之后，将会发现语音播报模块按程序设定好的语句循环播放。

---

ESP32 Python测试结论：

---
