HS-E17激光打靶装置

HS-E17激光打靶装置

产品简介:

激光打靶装置是一款由四位LED数码管、环境亮度传感器、LED灯、有源蜂鸣器、舵机等配件组合而成的智能套件。

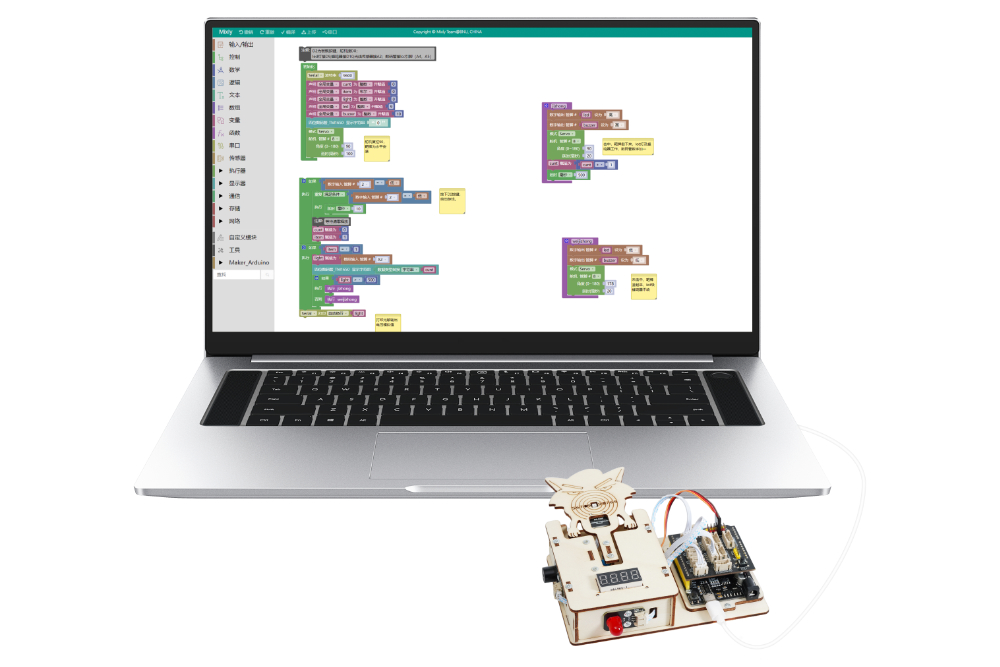

本款套件可实现:激光打靶游戏,当玩家按下D2按键开始游戏,当光线传感器检测到足够亮的光线时(激光枪打中靶心),舵机会转动到 90 度位置,模拟激光打靶,并记录打靶次数。当光线不足时(激光枪未击中靶心),舵机会转回 178 度位置,等待下次打靶。同时激光枪体数码管会显示打出次数。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制激光打靶装置。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)


准备工具及组装注意事项:

自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,或寻找在线客服进行指导。


HS-E17激光打靶装置 警告:

14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!


示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


HS-E17激光打靶装置


STEP:1

HS-E17激光打靶装置

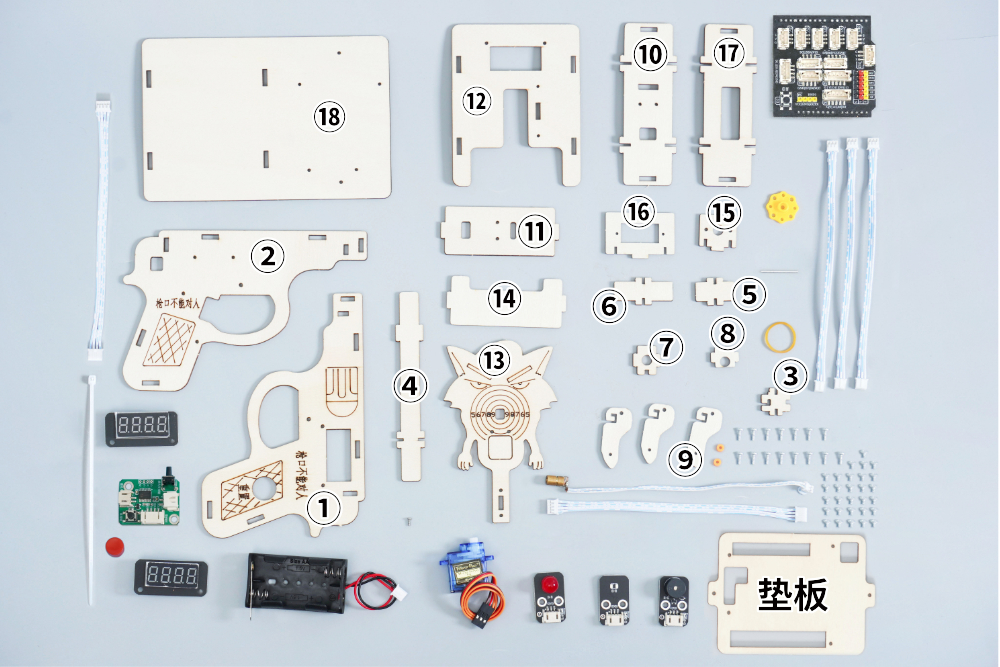

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。


STEP:2

HS-E17激光打靶装置

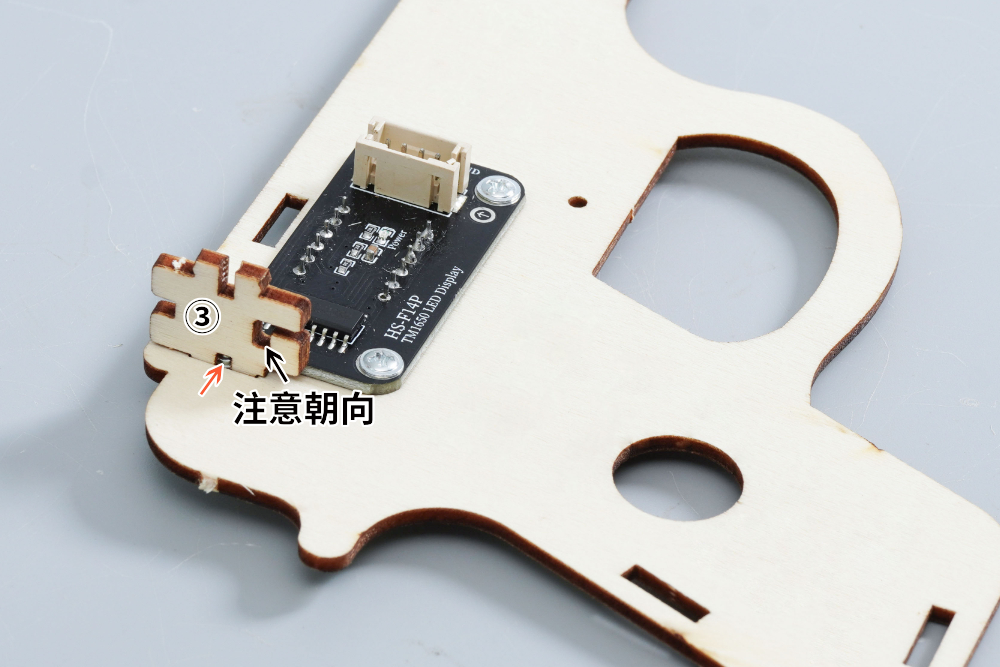

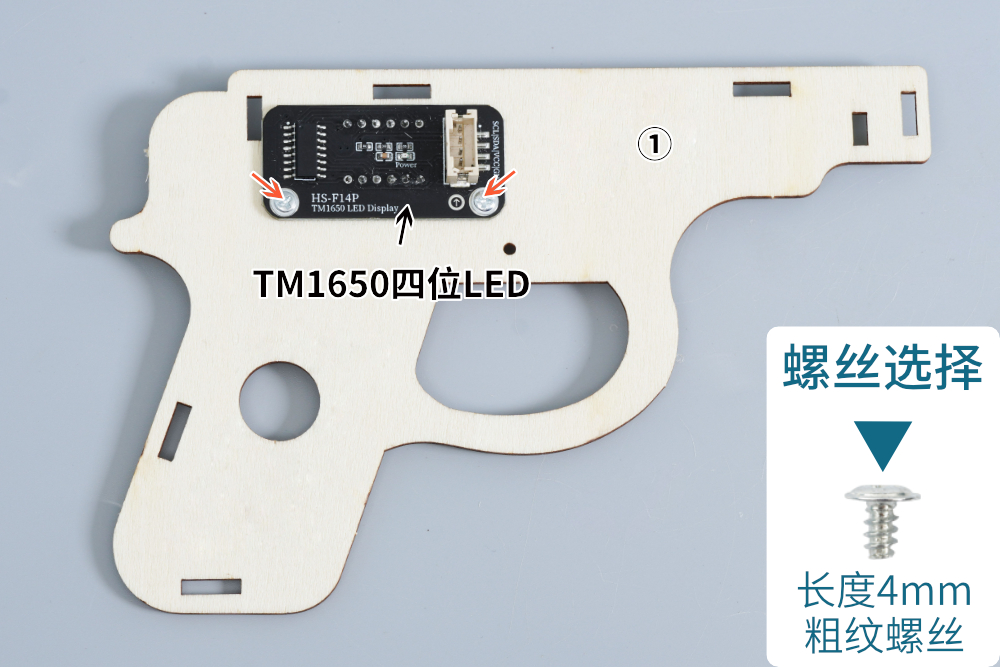

用4mm粗纹螺丝把TM1650四位LED数码管安装在①号板反面。


STEP:3

HS-E17激光打靶装置

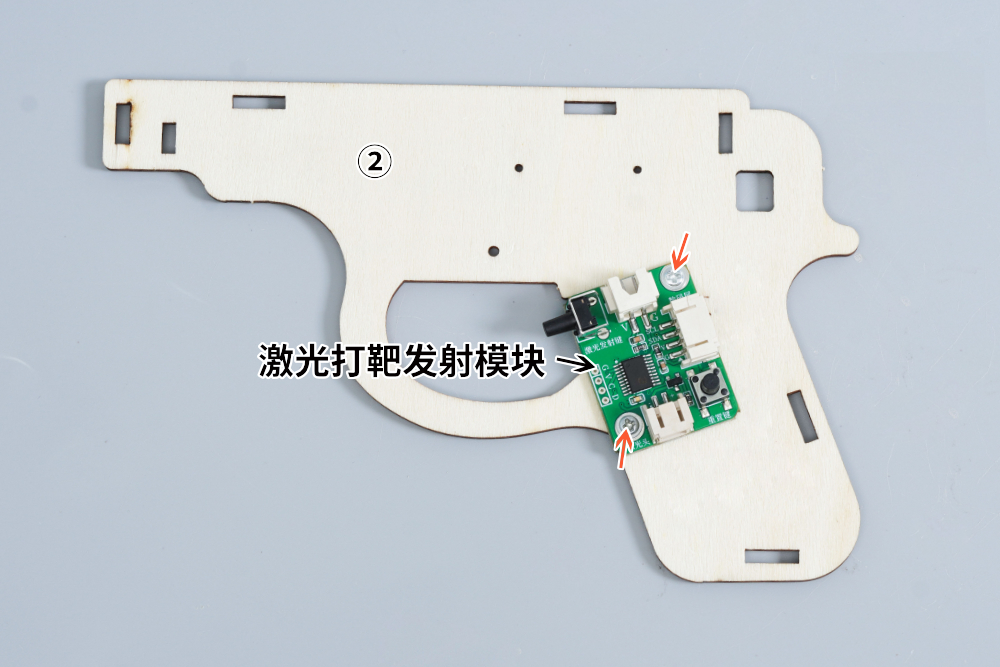

用4mm粗纹螺丝把激光打靶发射模块安装在②号板反面。


STEP:4

HS-E17激光打靶装置

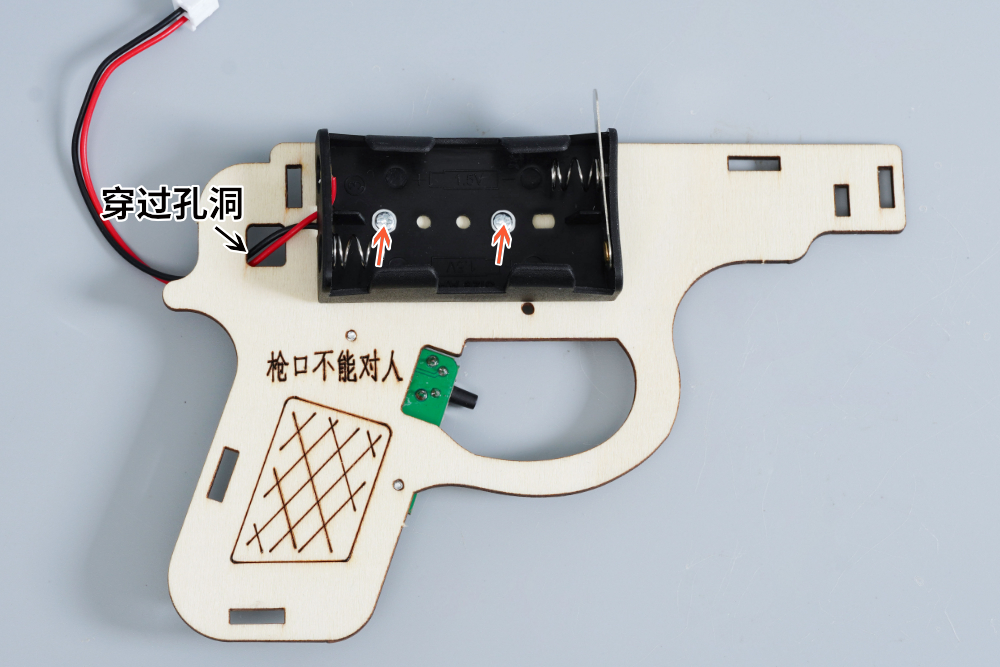

首先把电池盒导线穿过②号板的孔洞,然后用4mm粗纹螺丝把电池盒安装在②号板上。


STEP:5

HS-E17激光打靶装置

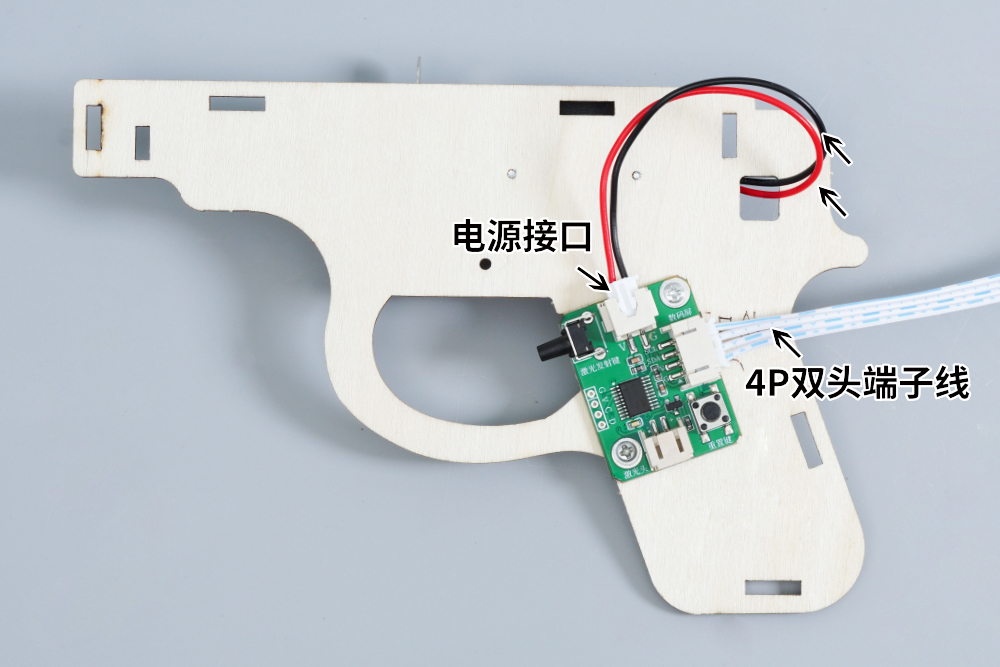

参照上图,把电池盒导线和4P双头端子线插入激光打靶发射模块上。


STEP:6

HS-E17激光打靶装置

用4mm粗纹螺丝把③号板安装在①号板上。


STEP:7

HS-E17激光打靶装置

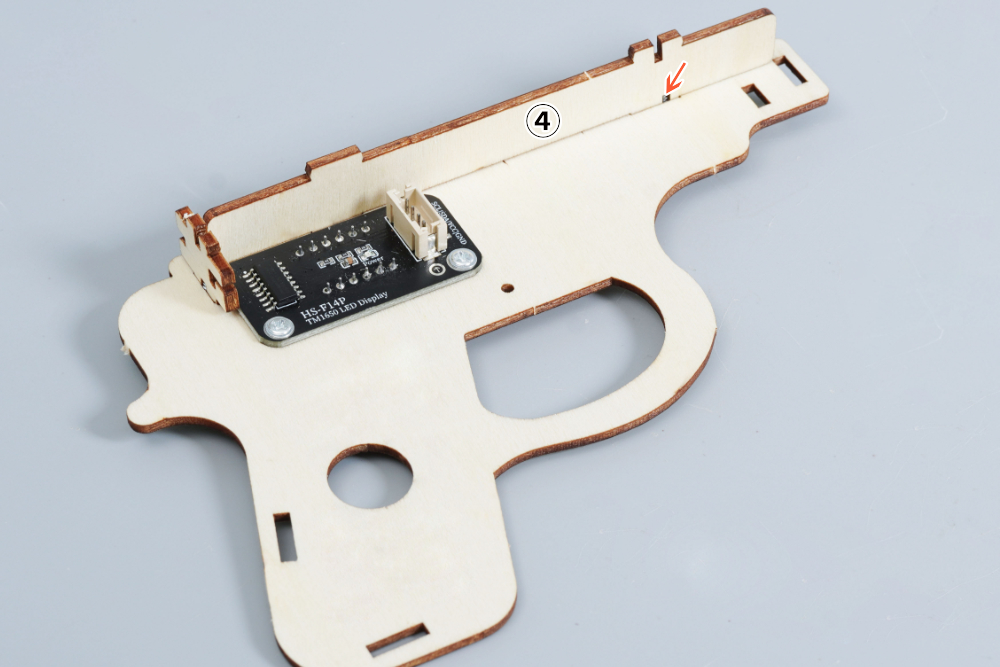

用4mm粗纹螺丝把④号板安装在①号板上。


STEP:8

HS-E17激光打靶装置

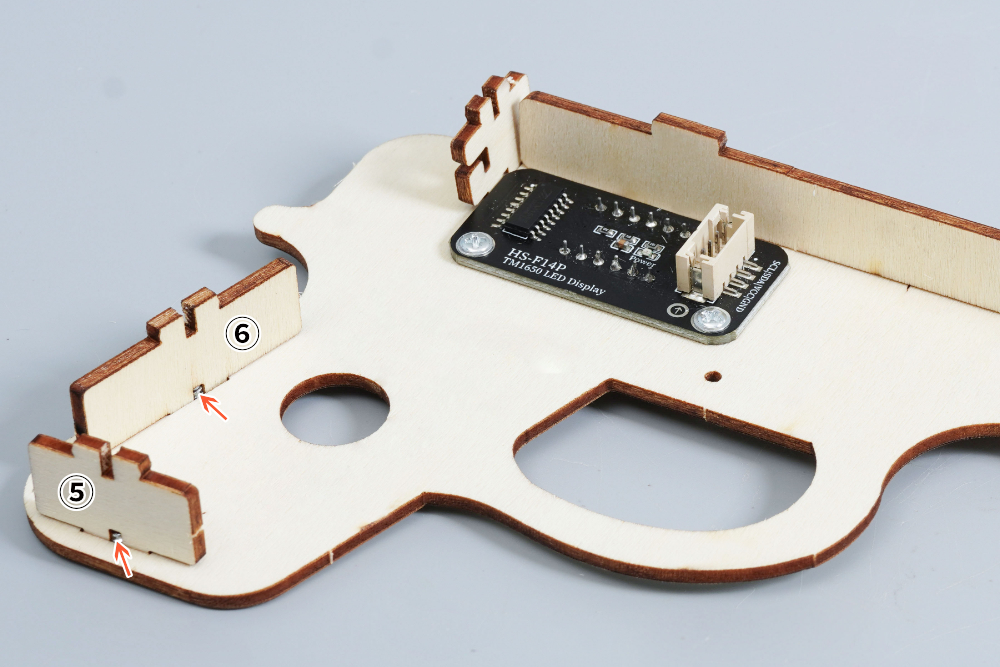

用4mm粗纹螺丝把⑤、⑥号板安装在①号板上。


STEP:9

HS-E17激光打靶装置

把激光打靶发射模块上4P双头端子线另一头插入①号板上的TM1650四位LED数码管上。


STEP:10

HS-E17激光打靶装置

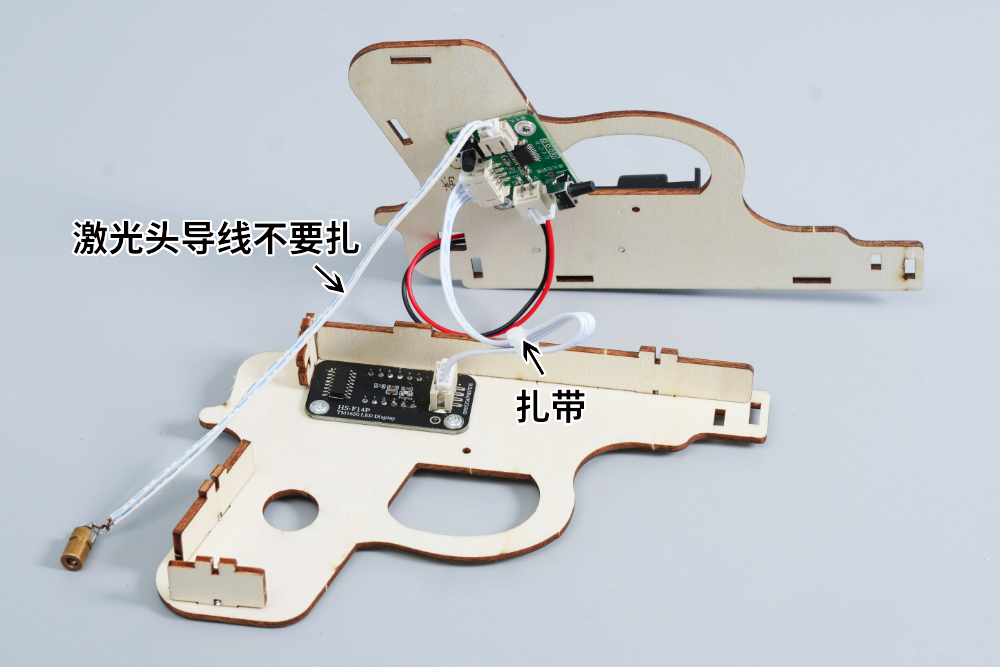

首先把激光头导线插入激光打靶发射模块上,然后用扎带把导线扎好,剪掉多余的扎带。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。


STEP:11

HS-E17激光打靶装置

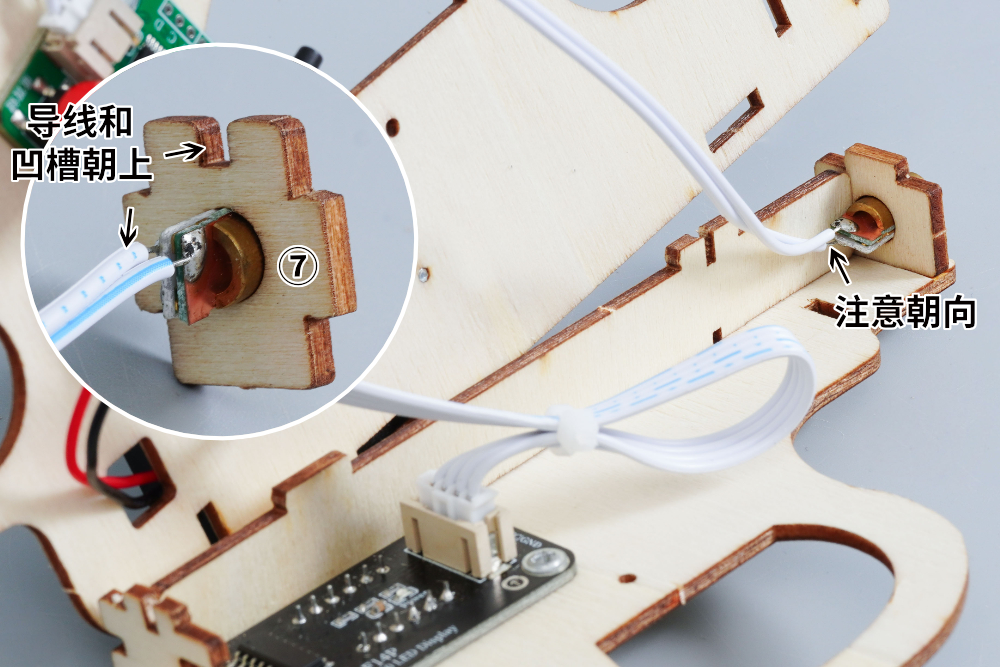

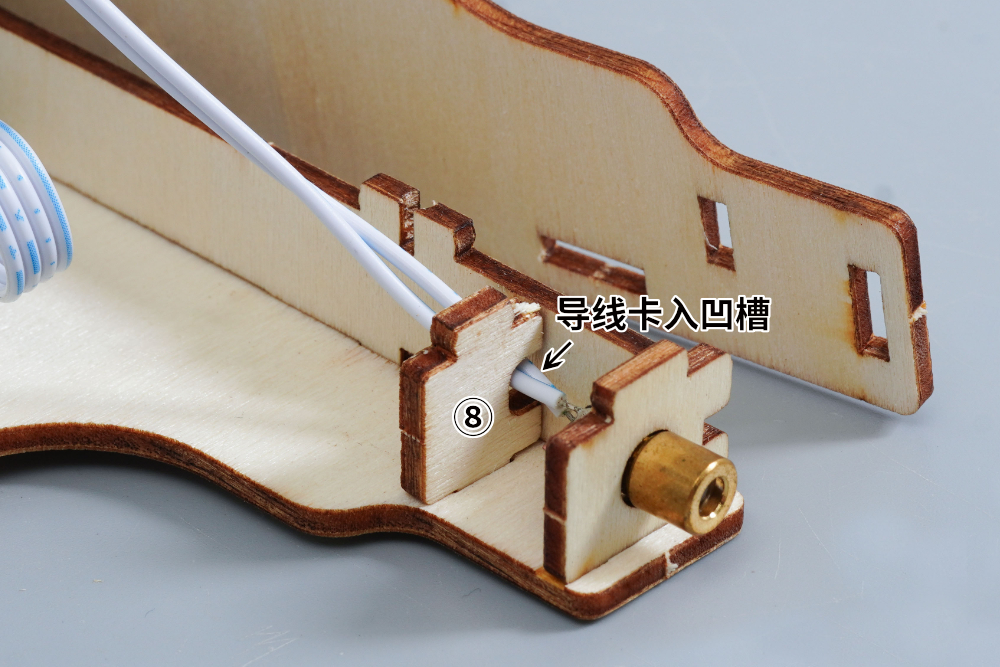

参照上图,把激光头插入⑦号板,然后把⑦号板安装在①号板上。


STEP:12

HS-E17激光打靶装置

把⑧号板安装在①号板上。


STEP:13

HS-E17激光打靶装置

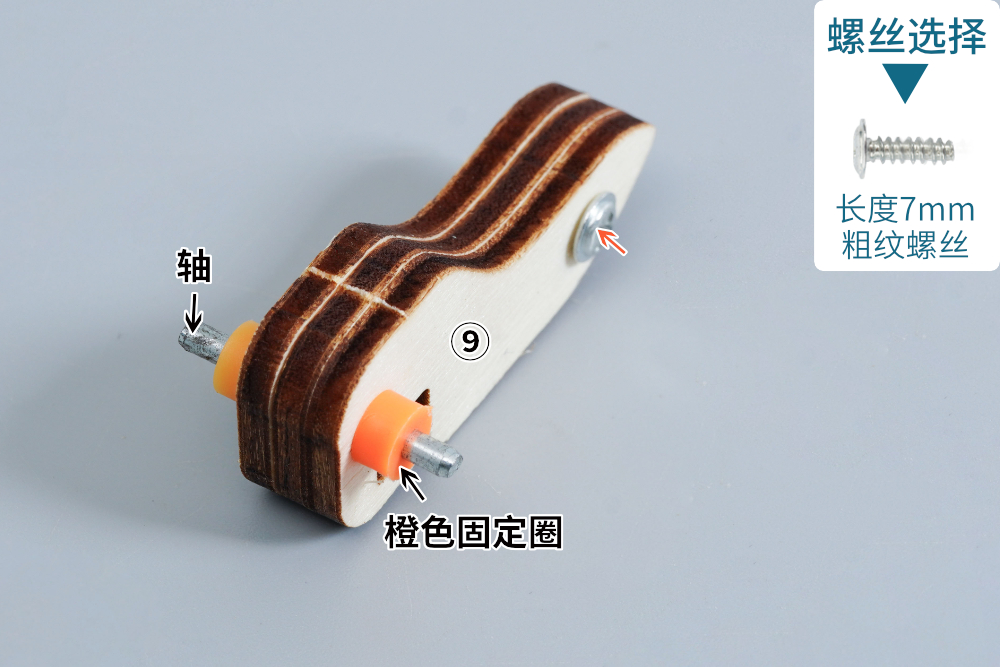

首先用7mm粗纹螺丝把三块⑨号板安装在一起,然后把轴穿过三块⑨号板的孔洞,最后在轴两端插入橙色固定圈。


STEP:14

HS-E17激光打靶装置

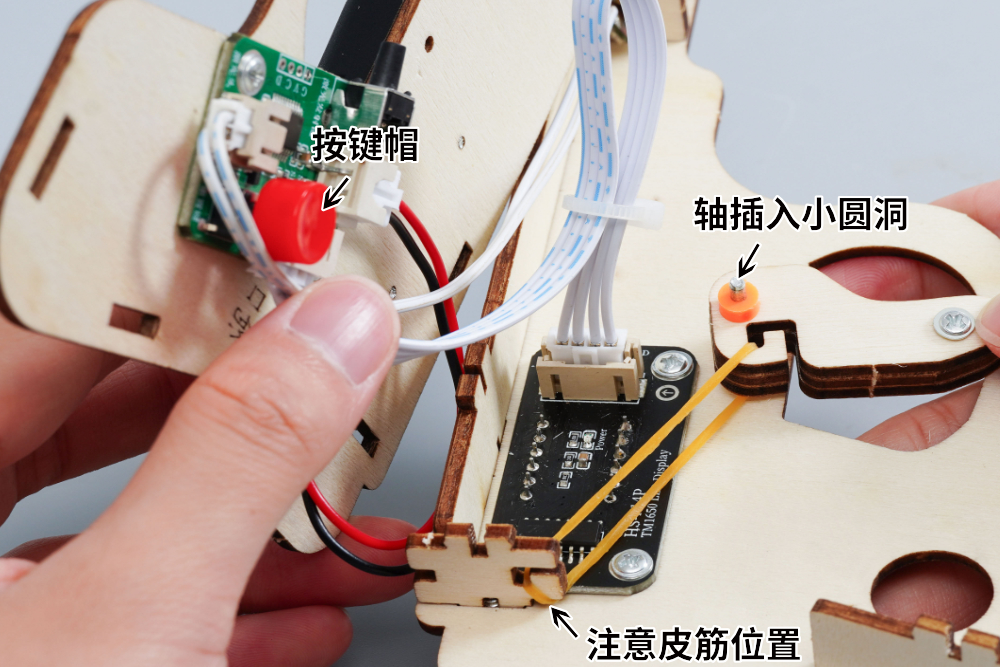

首先把皮筋卡入③、⑨号板上,然后把⑨号板上的轴插入①号板的小圆洞,最后把按键帽安装在激光打靶发射模块上。


STEP:15

HS-E17激光打靶装置

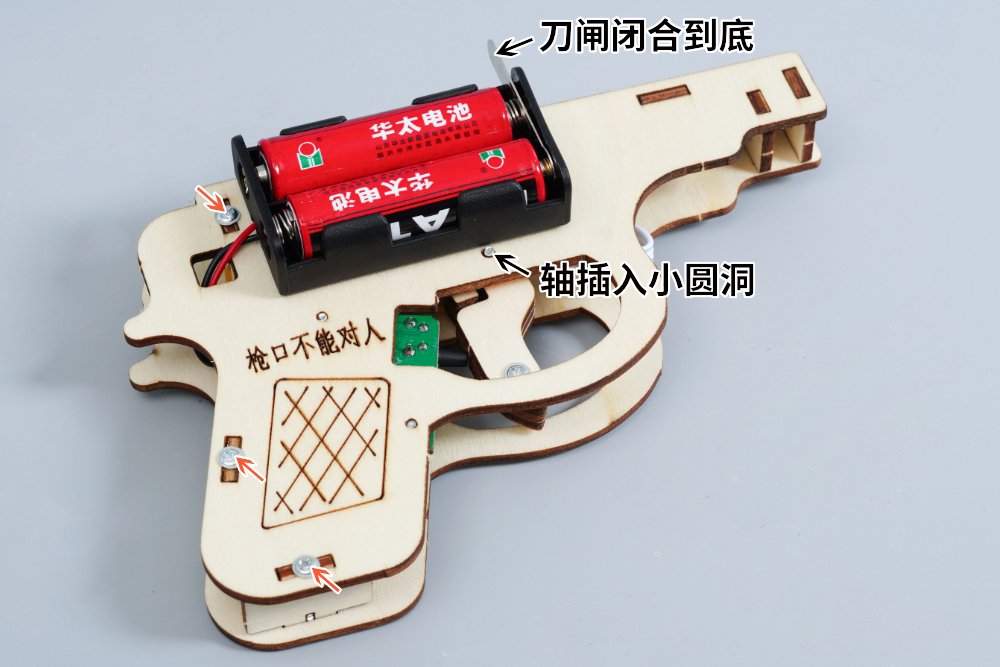

首先把⑨号板上的轴插入②号板的小圆洞,然后用4mm粗纹螺丝把②号板安装在③、④、⑤、⑥、⑦、⑧号板上,再然后在电池盒内装入电池,最后把刀闸闭合到底。


STEP:16

HS-E17激光打靶装置

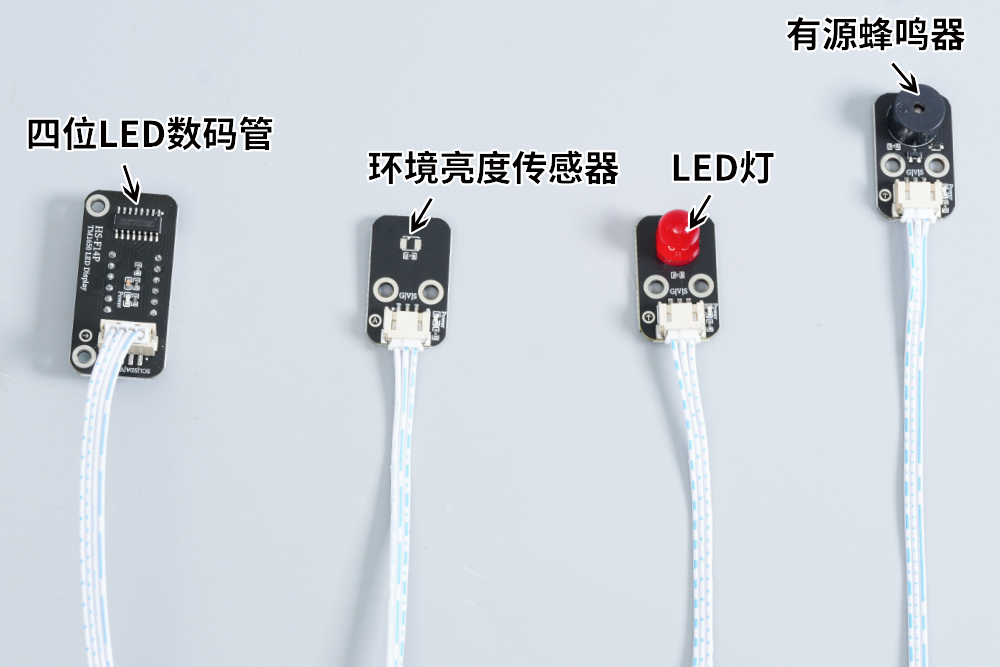

首先把4P双头端子线插入四位LED数码管,然后把三条3P双头端子线分别插入环境亮度传感器、LED灯、有源蜂鸣器。


STEP:17

HS-E17激光打靶装置

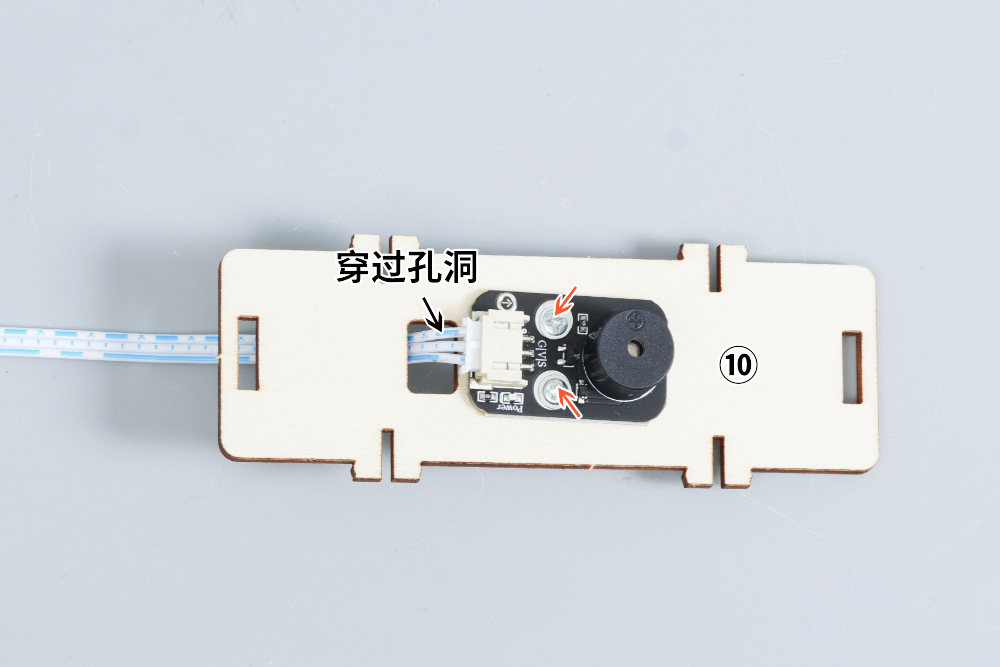

首先把有源蜂鸣器的3P双头端子线穿过⑩号板的孔洞,然后用4mm粗纹螺丝把有源蜂鸣器安装在⑩号板上。


STEP:18

HS-E17激光打靶装置

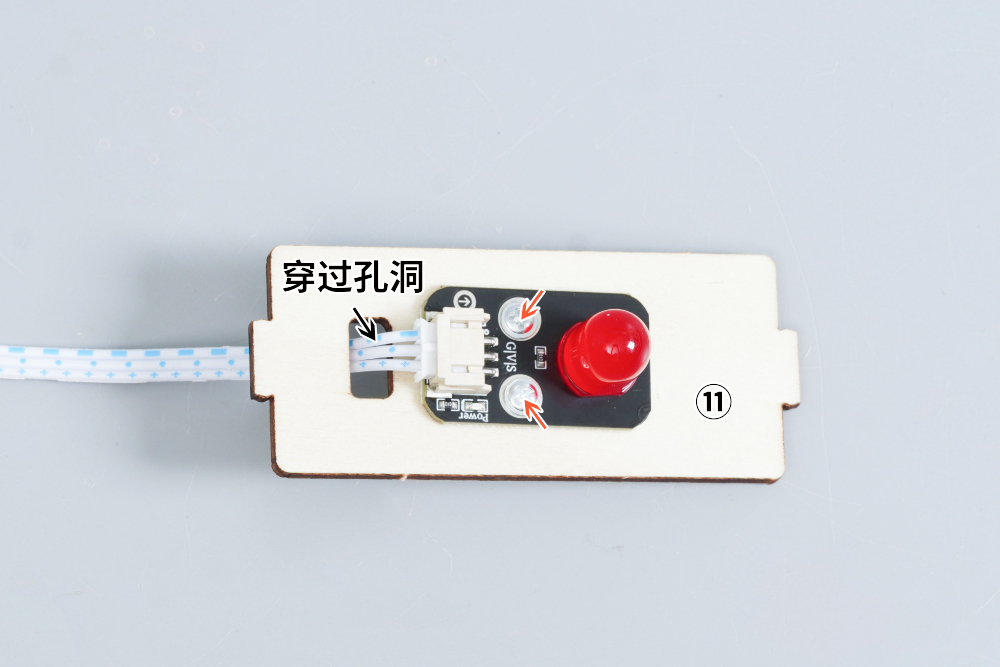

首先把LED灯上的3P双头端子线穿过⑪号板的孔洞,然后用4mm粗纹螺丝把LED灯安装在⑪号板上。


STEP:19

HS-E17激光打靶装置

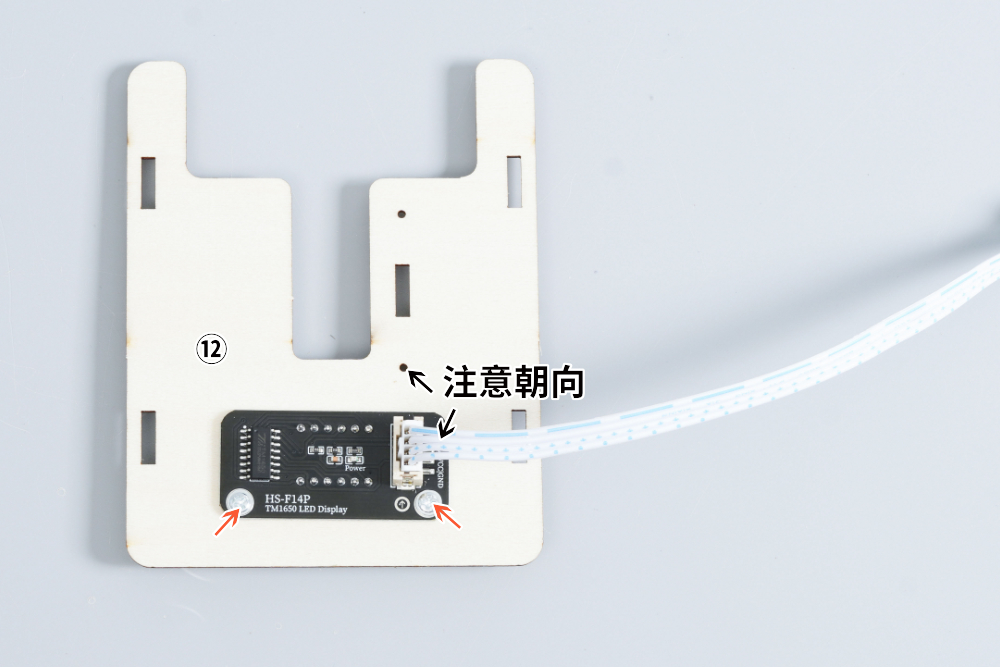

用4mm粗纹螺丝把四位LED数码管安装在⑫号板上。


STEP:20

HS-E17激光打靶装置

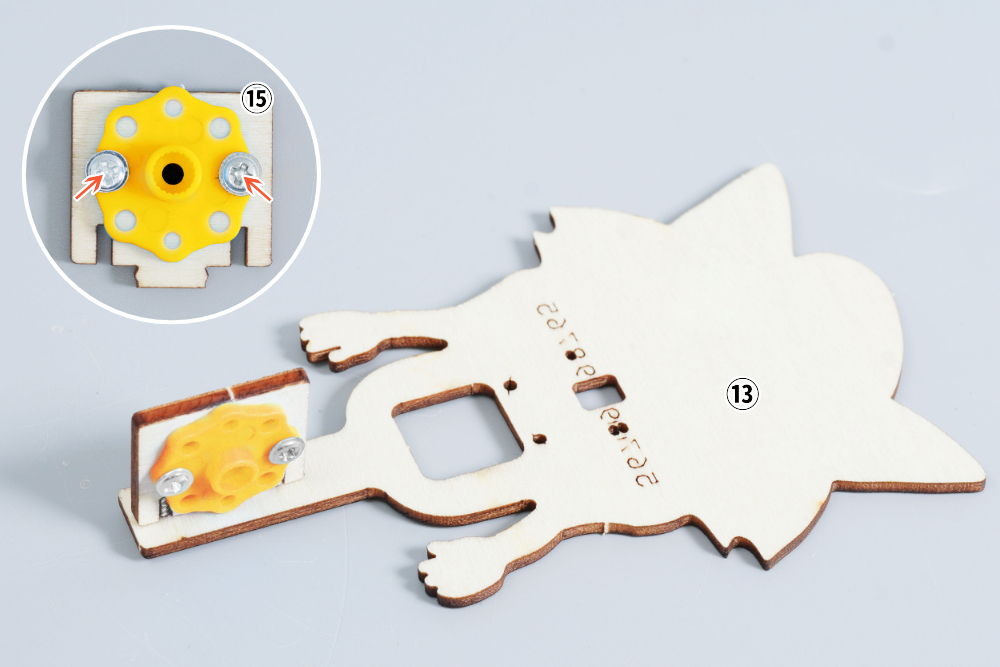

首先用4mm粗纹螺丝把舵机盘安装在⑮号板上,然后用7mm粗纹螺丝把⑮号板安装在⑬号板上。


STEP:21

HS-E17激光打靶装置

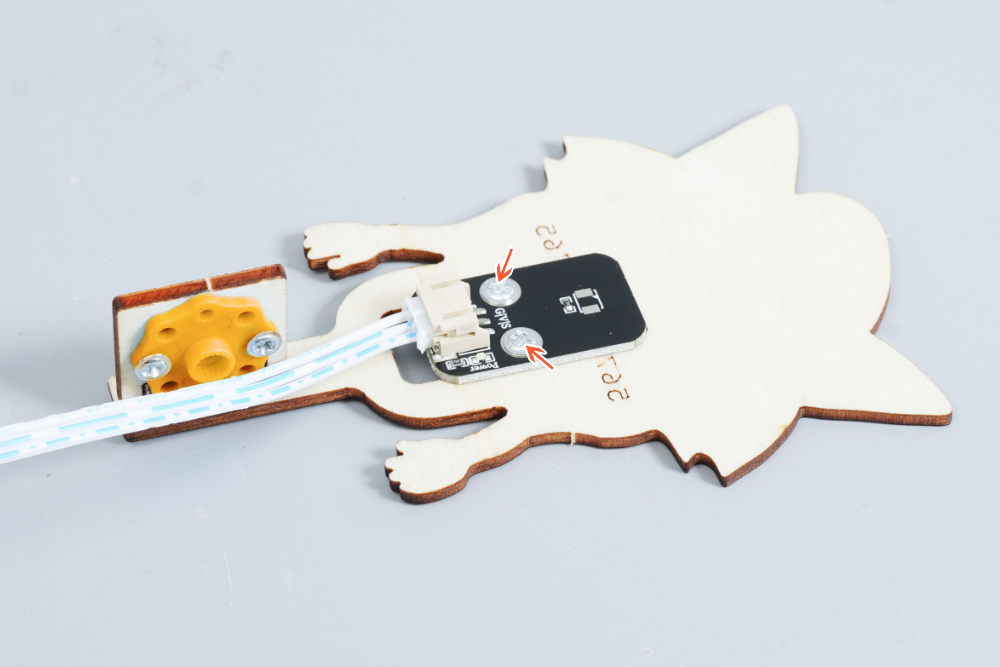

用4mm粗纹螺丝把环境亮度传感器安装在⑬号板上。


STEP:22

HS-E17激光打靶装置

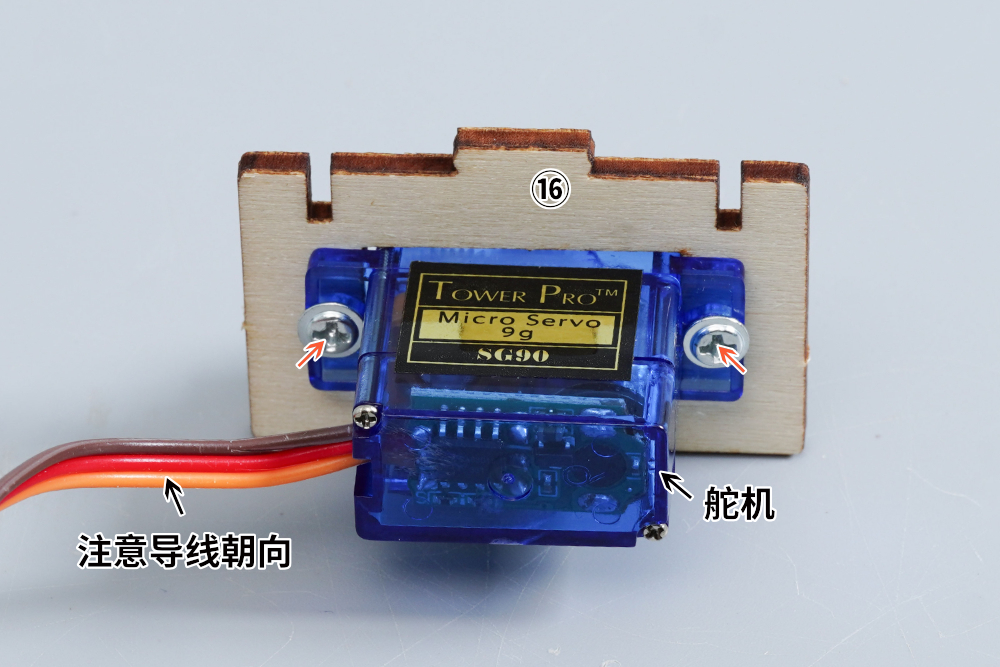

用7mm粗纹螺丝把舵机安装在⑯号板上。


STEP:23

HS-E17激光打靶装置

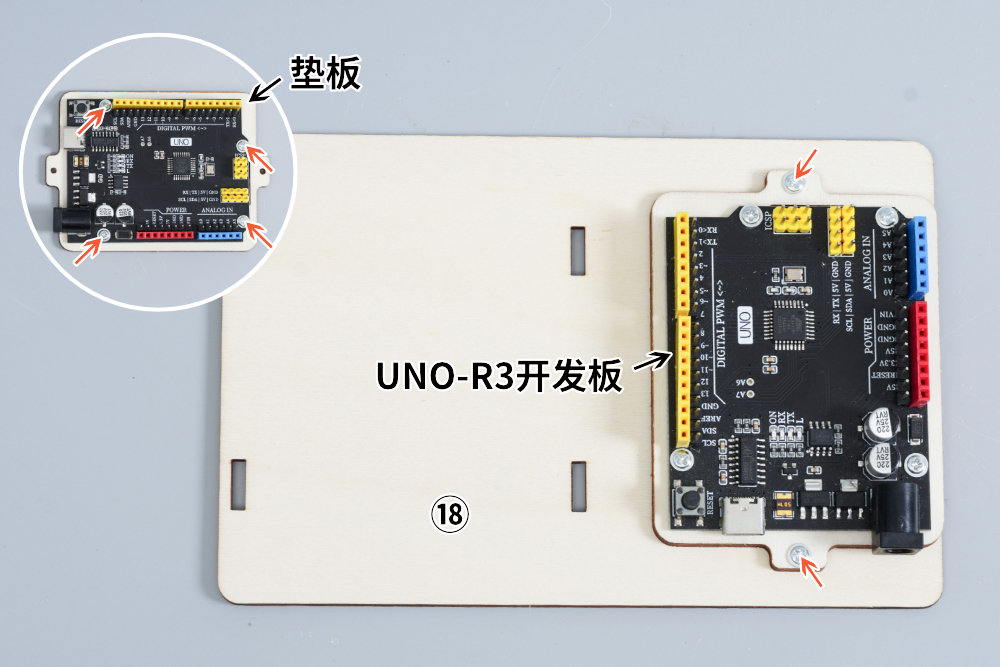

首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上,然后用4mm粗纹螺丝把垫板安装在⑱号板上。


STEP:24

HS-E17激光打靶装置

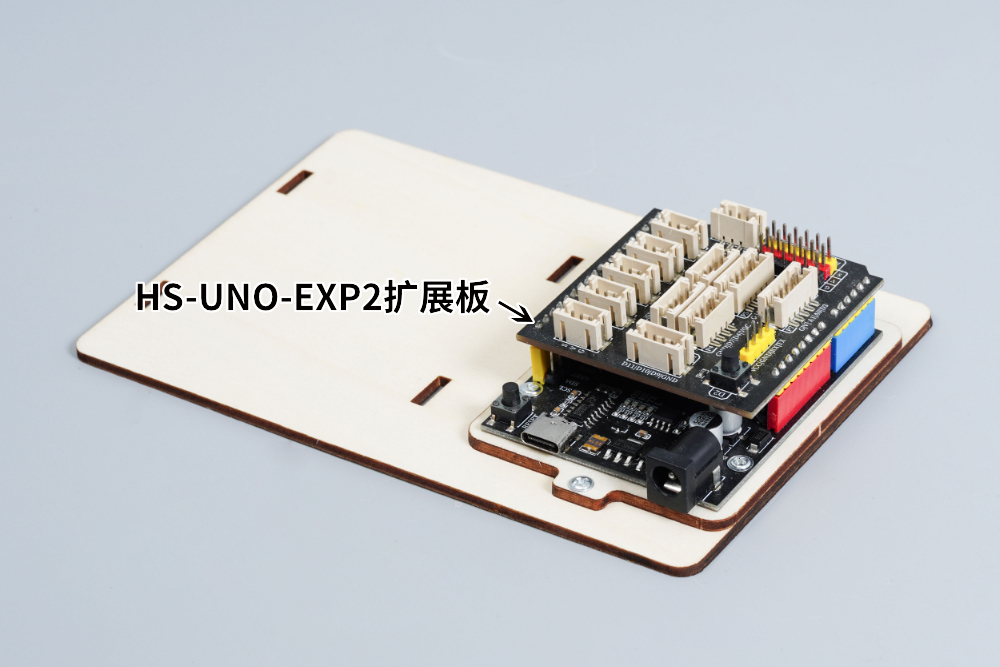

把HS-UNO-EXP2扩展板插入UNO-R3开发板上。


STEP:25

HS-E17激光打靶装置

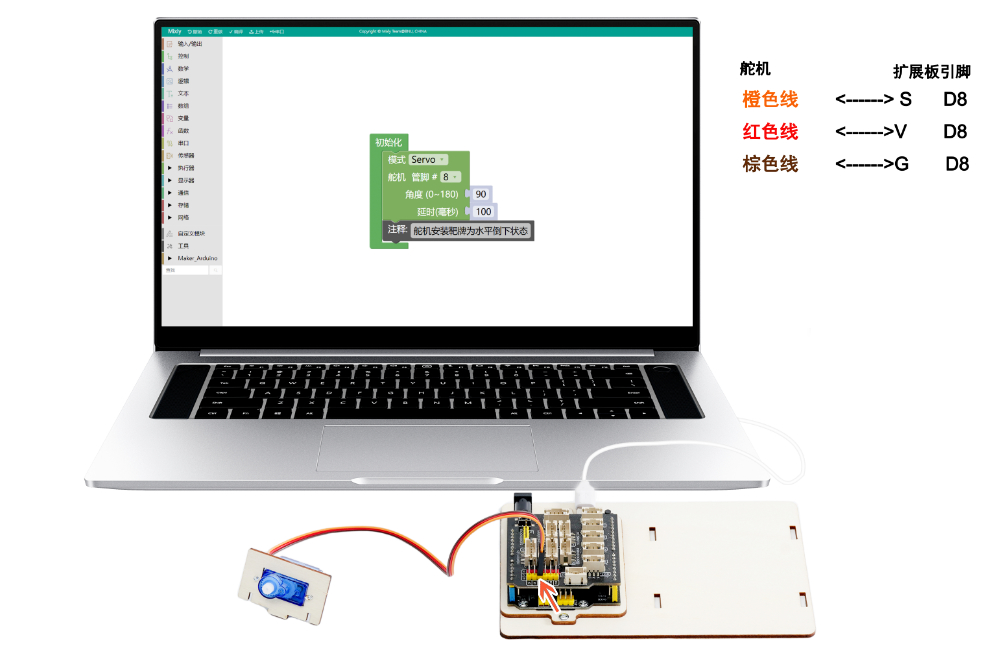

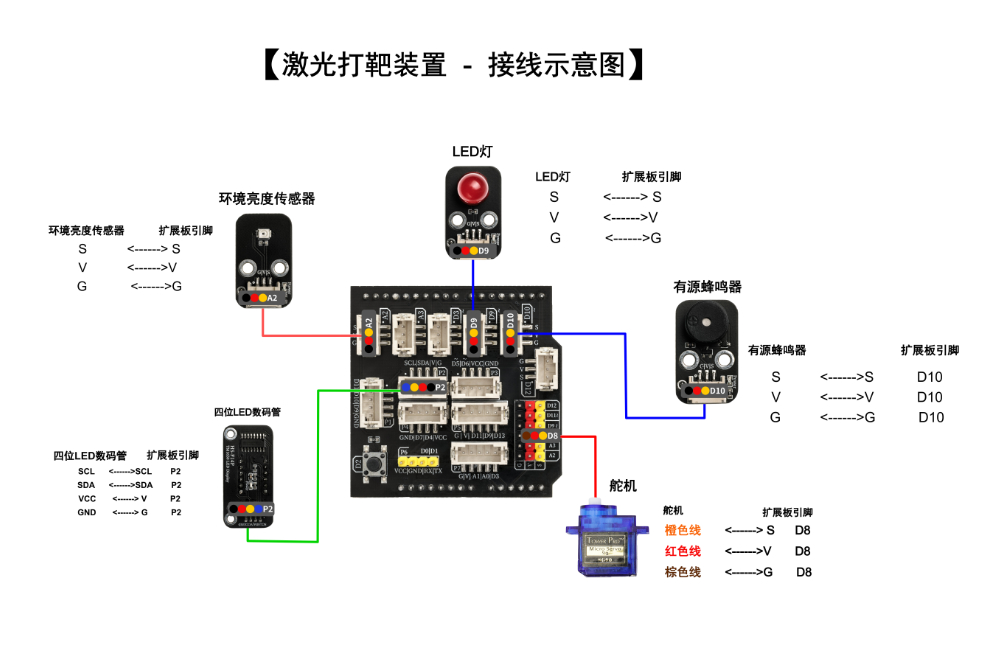

参考【激光打靶装置-接线示意图】把舵机插入HS-UNO-EXP2扩展板上,然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3开发板上。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载) 警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:26

HS-E17激光打靶装置

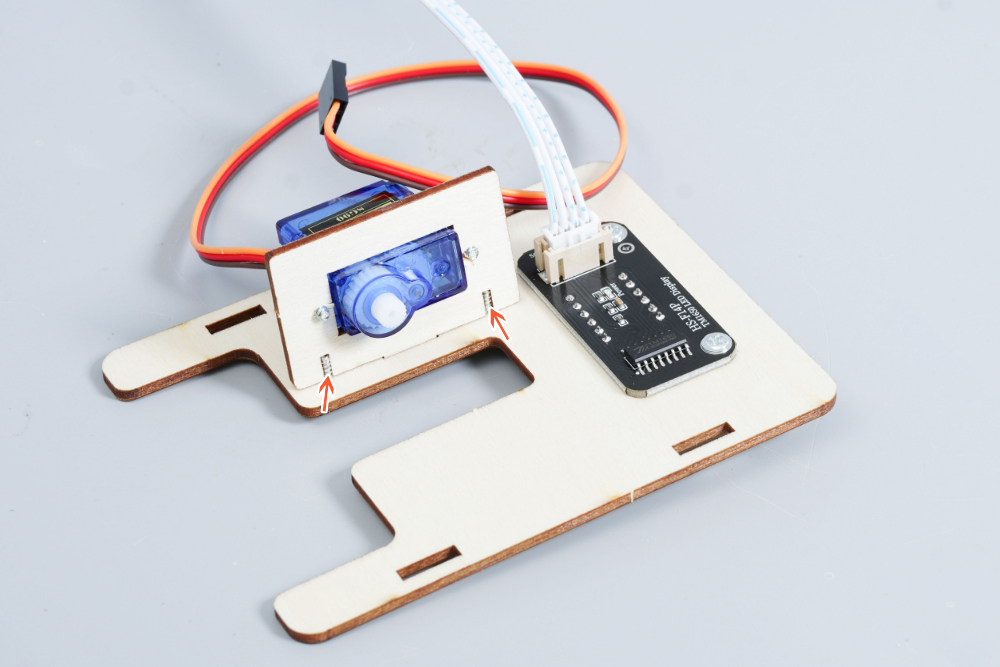

首先把舵机从HS-UNO-EXP2扩展板上拔下来,然后用7mm粗纹螺丝把⑯号板安装在⑫号板上。


STEP:27

HS-E17激光打靶装置

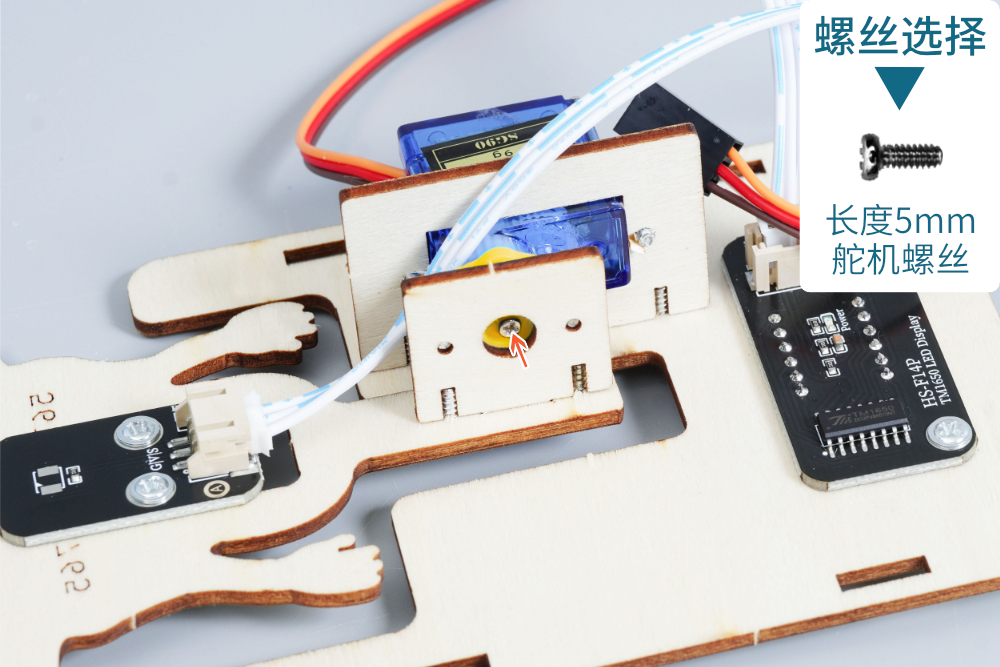

用5mm舵机螺丝把舵机盘安装在舵机上,舵机螺丝在舵机袋子里。注意:安装时不要转动舵机。注意:请务必断电情况下安装舵机盘(臂),舵机通电时候不要有机械阻力如拧螺丝、 掰 、 扯,阻力大于舵机扭力会发烫烧坏舵机。


STEP:28

HS-E17激光打靶装置

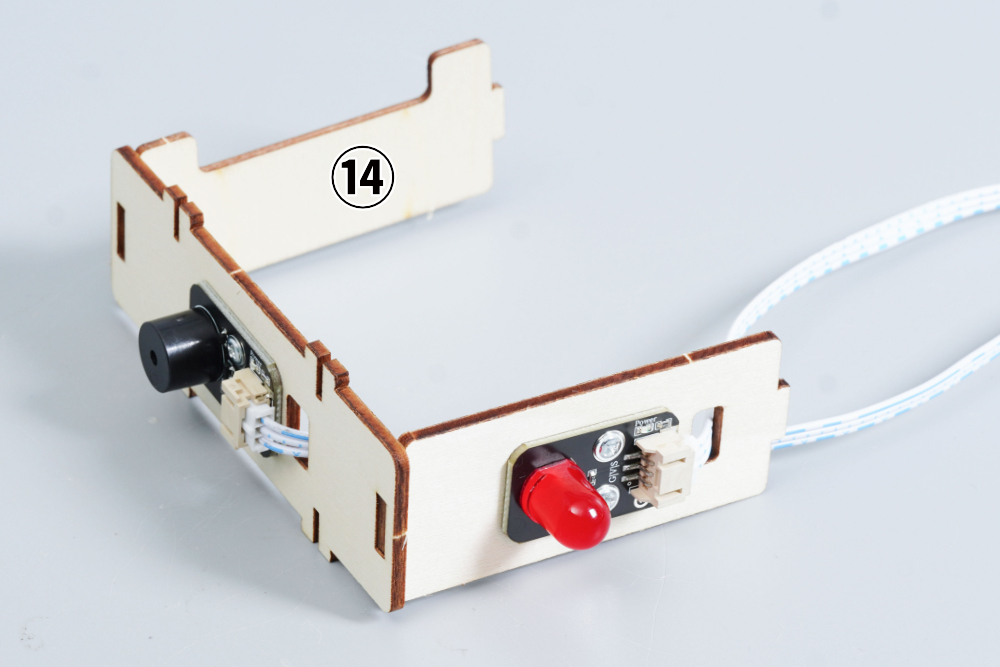

把⑪、⑭、号板安装在⑩号板上。


STEP:29

HS-E17激光打靶装置

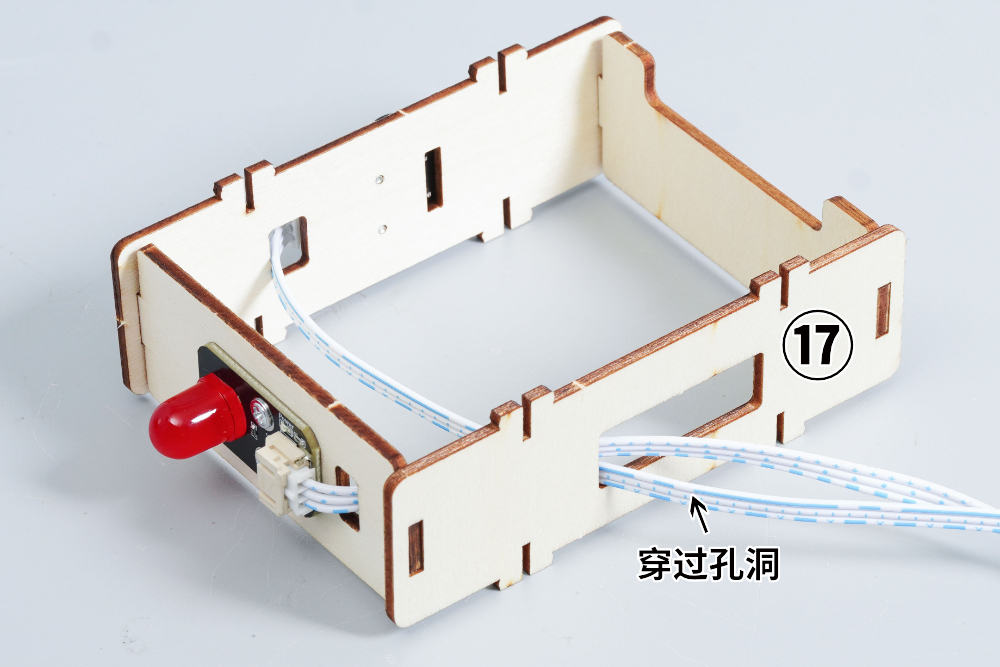

首先把⑰号板安装在⑪、⑭号板上,然后参照上图把导线穿过⑰号板的孔洞。


STEP:30

HS-E17激光打靶装置

用7mm粗纹螺丝把⑩、⑪、⑭、⑰号板安装在⑱号板上。


STEP:31

HS-E17激光打靶装置

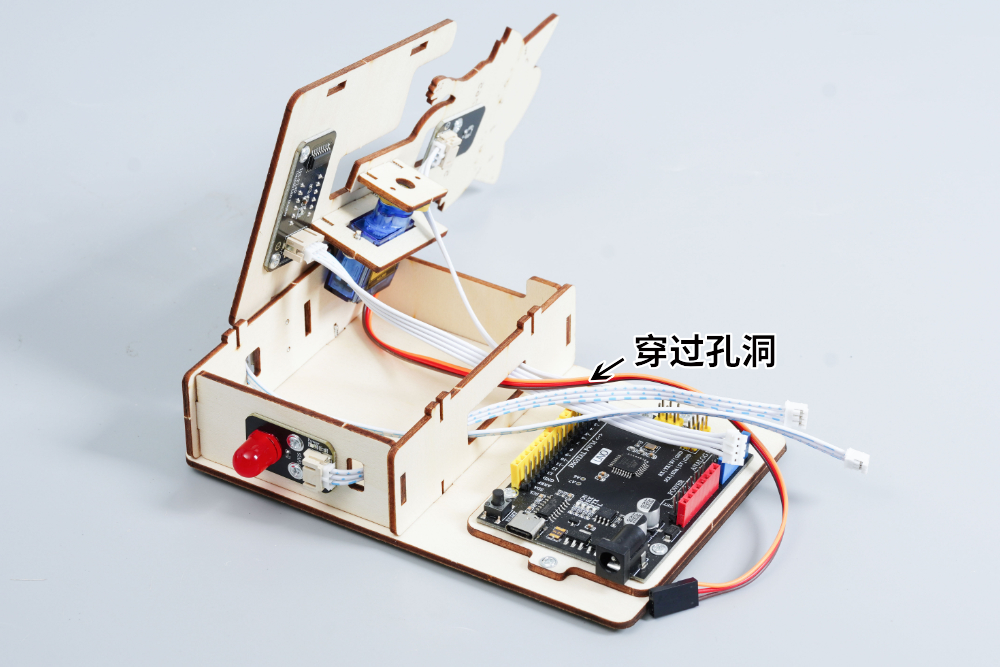

首先把HS-UNO-EXP2扩展板从UNO-R3开发板拔下来,然后参照上图把导线穿过⑰号板的孔洞。


STEP:32

HS-E17激光打靶装置

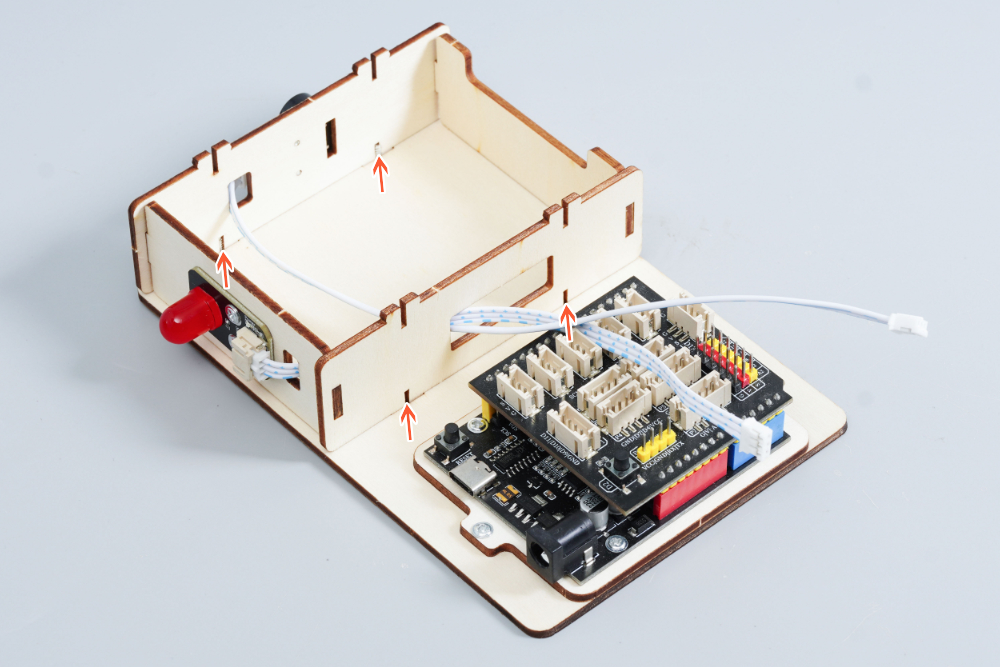

首先把HS-UNO-EXP2扩展板插入UNO-R3开发板,然后参考【激光打靶装置-接线示意图】把四位LED数码管、环境亮度传感器、LED灯、有源蜂鸣器和舵机插入HS-UNO-EXP2扩展板上。


STEP:33

HS-E17激光打靶装置

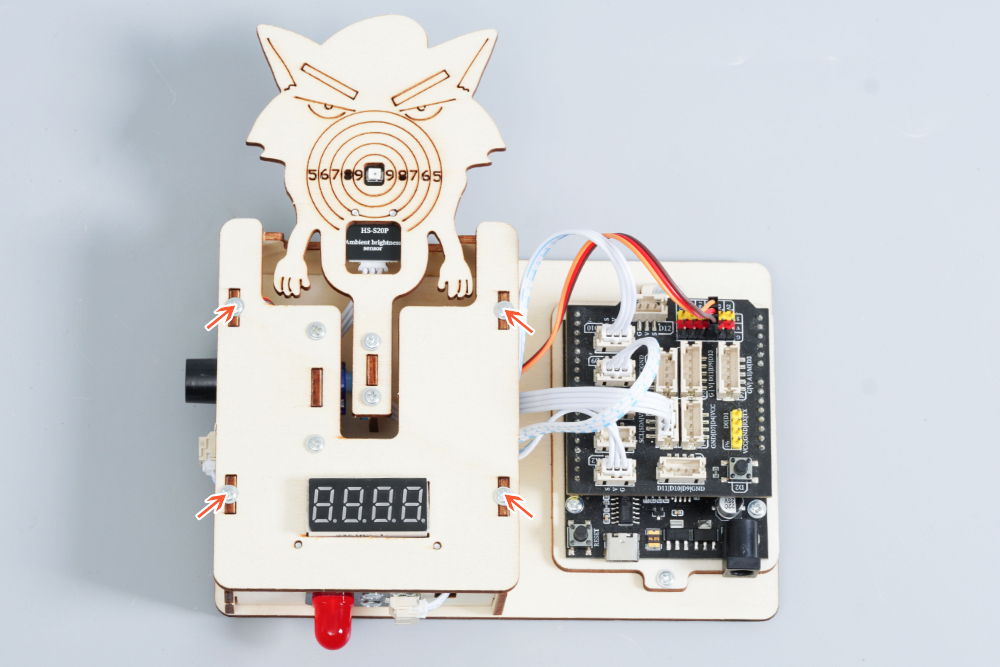

用7mm粗纹螺丝把⑫号板安装在⑩、⑰号板上。


STEP:34

HS-E17激光打靶装置

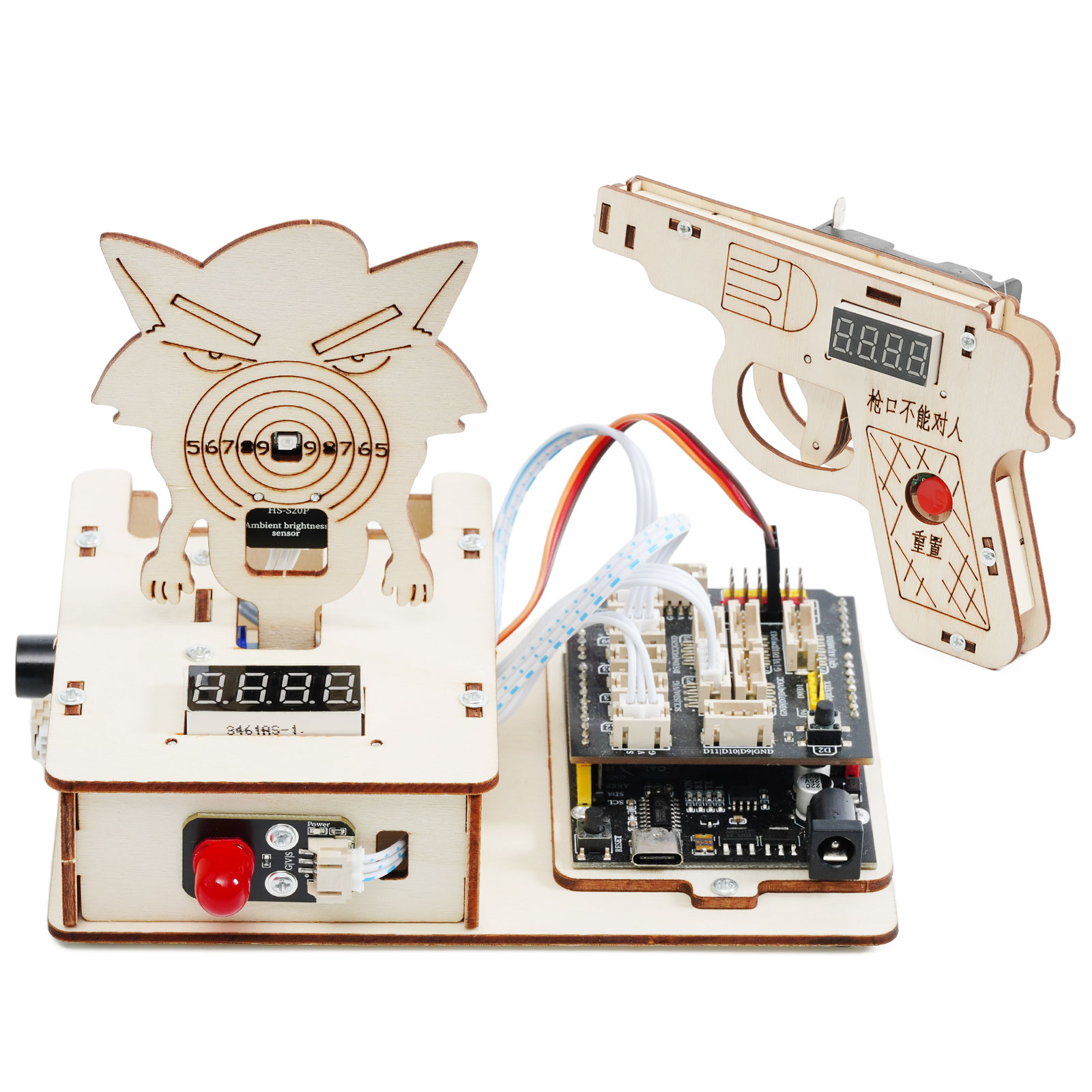

激光打靶装置制作完成!使用米思齐Mixly软件将该套件的激光打靶游戏示例程序上传至UNO-R3开发板,激光打靶装置:实现了激光打靶游戏,当玩家按下D2按键开始游戏,当光线传感器检测到足够亮的光线时(激光枪打中靶心),舵机会转动到 90 度位置,模拟激光打靶,并记录打靶次数。当光线不足时(激光枪未击中靶心),舵机会转回 178 度位置,等待下次打靶。同时激光枪体数码管会显示打出次数。


STEP:35

HS-E17激光打靶装置

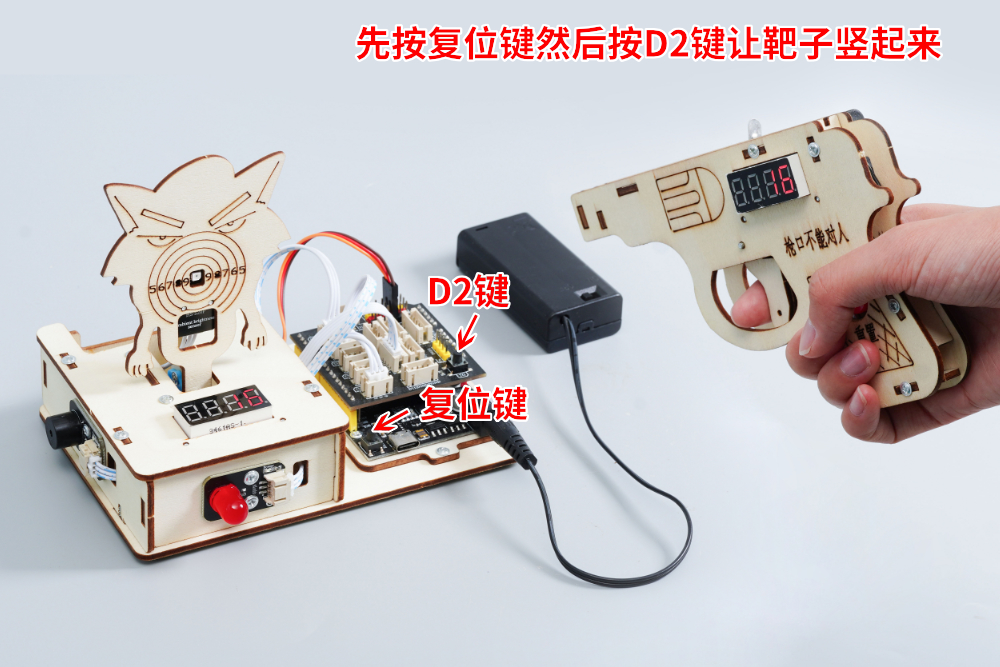

首先按一下UNO-R3开发板上的复位键,然后按一下上HS-UNO-EXP2扩展板上的D2键,靶子立起就可以开始游戏了。


示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)

警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制激光打靶装置。
注意:使用激光打靶装置请自备或者购买双节18650尖头锂电池(DC6V~12V电源)。
