产品简介：
智能浇花系统装置是一款由按键开关模块 、 水深传感器 、 LCD1602液晶显示屏 、 土壤湿度传感器 、有源蜂鸣器 、基础驱动板（驱动水泵） 、蓝牙模块（自备材料） 、 LED灯模块、水泵等配件组合而成的智能套件。 本项目分为自动模式与手动模式，通过D2按键切换工作模式。LED灯作为水泵工作的指示灯。在手动模式下，按下D3按键，可以控制水泵出水2秒；在自动模式下，土壤湿度传感器控制水泵的开关，水深传感器用于检测剩余水量，在水位过低通过蜂鸣器发出缺水警告并停止抽水，LCD显示屏用于显示土壤湿度和水位高度的实时监测值，同时我们可以通过蓝牙模块传输相关监测信息到手机app。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能浇花系统装置。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

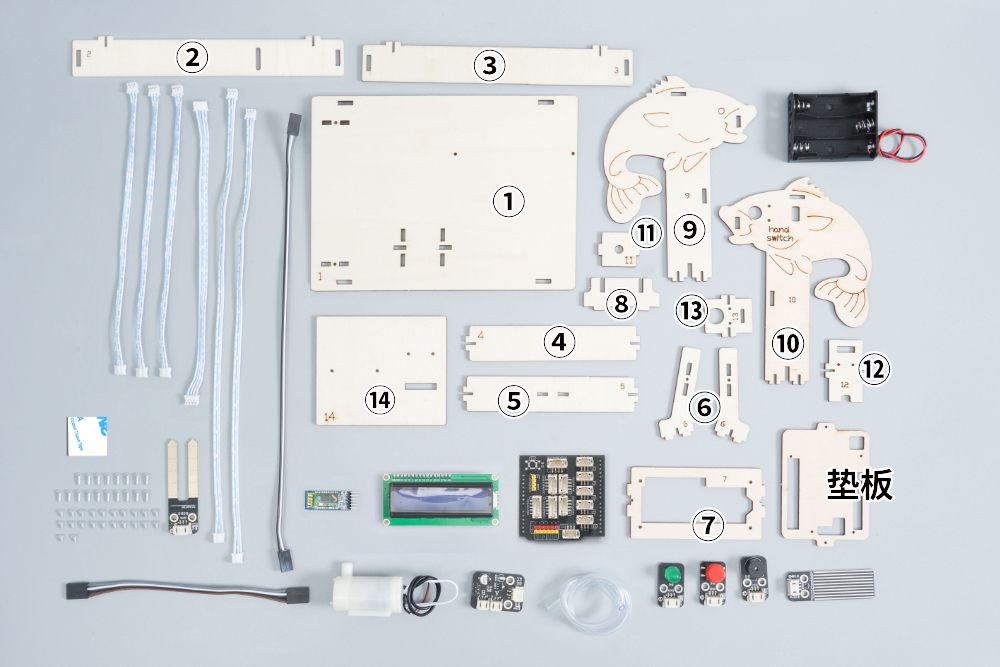

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。注意：蓝牙模块、双面胶与4P母对母线自备。
STEP：2

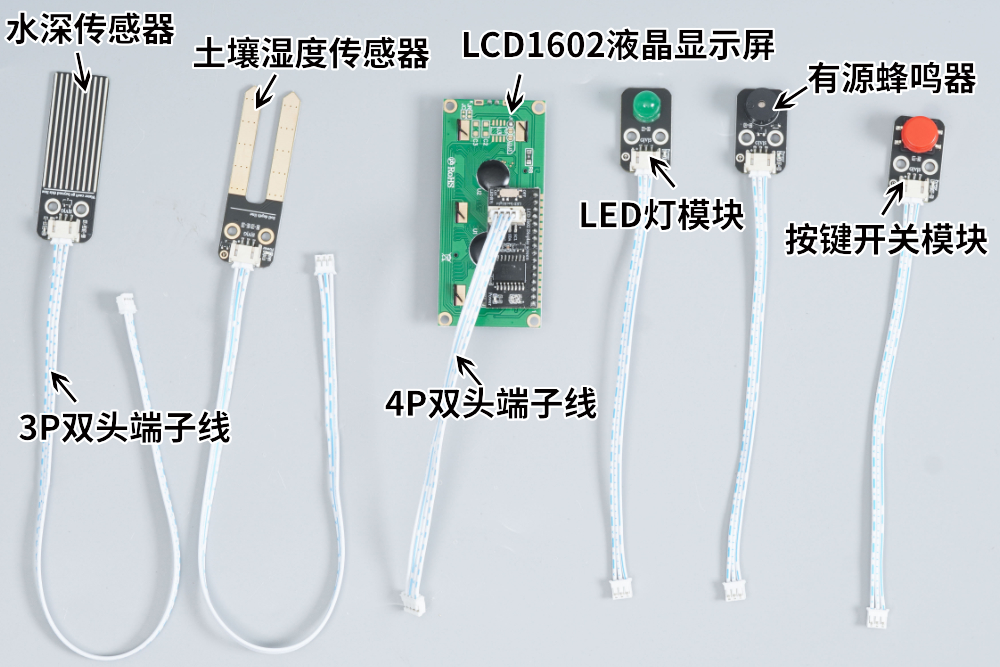

首先把两条20cm3P双头端子线分别插入水深传感器和土壤湿度传感器上，然后把三条15cm的3P双头端子线分别插入LED灯模块、 有源蜂鸣器和按键开关模块，最后把15cm的4P双头端子线插入LCD1602液晶显示屏。
STEP：3

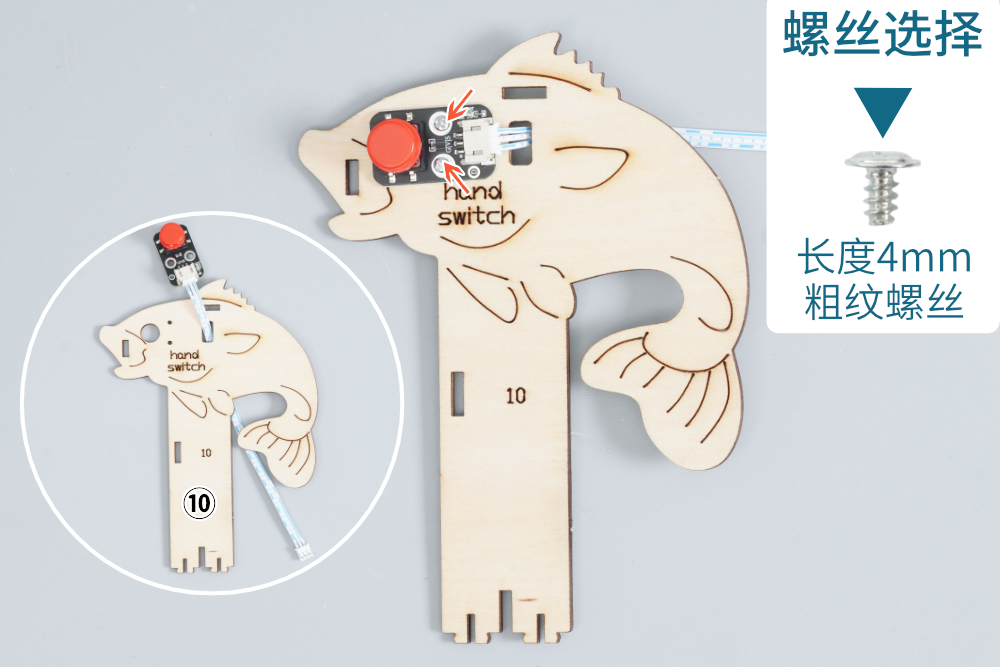

首先把按键开关模块上的双头端子线穿过⑩号板的孔洞，然后用4mm粗纹螺丝把按键开关模块安装在⑩号板。
STEP：4

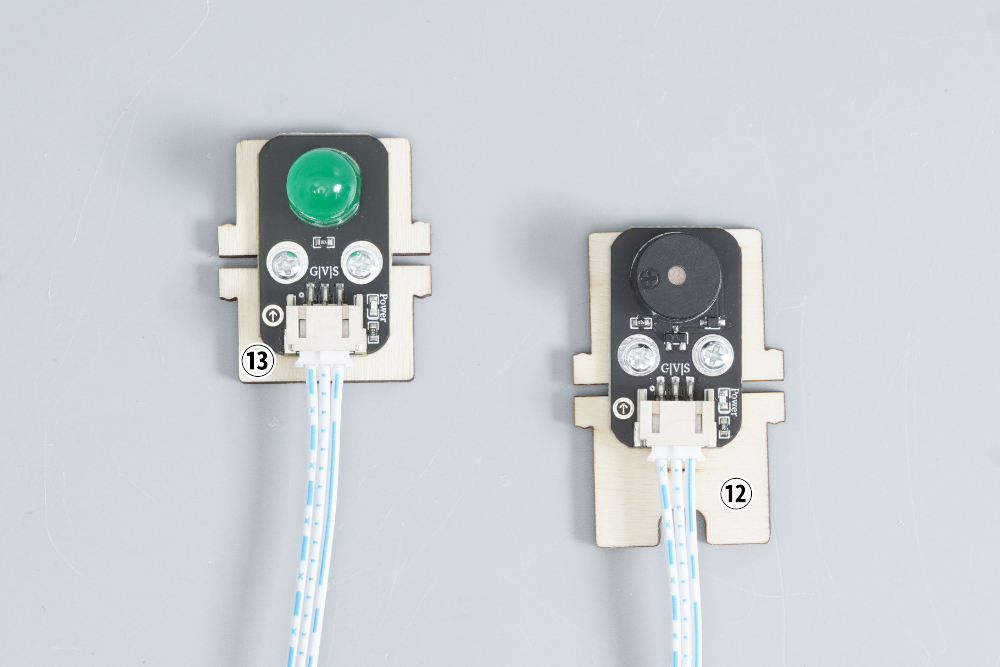

首先用4mm粗纹螺丝把LED灯模块安装在⑬号板，然后用4mm粗纹螺丝把有源蜂鸣器安装在⑫号板。
STEP：5

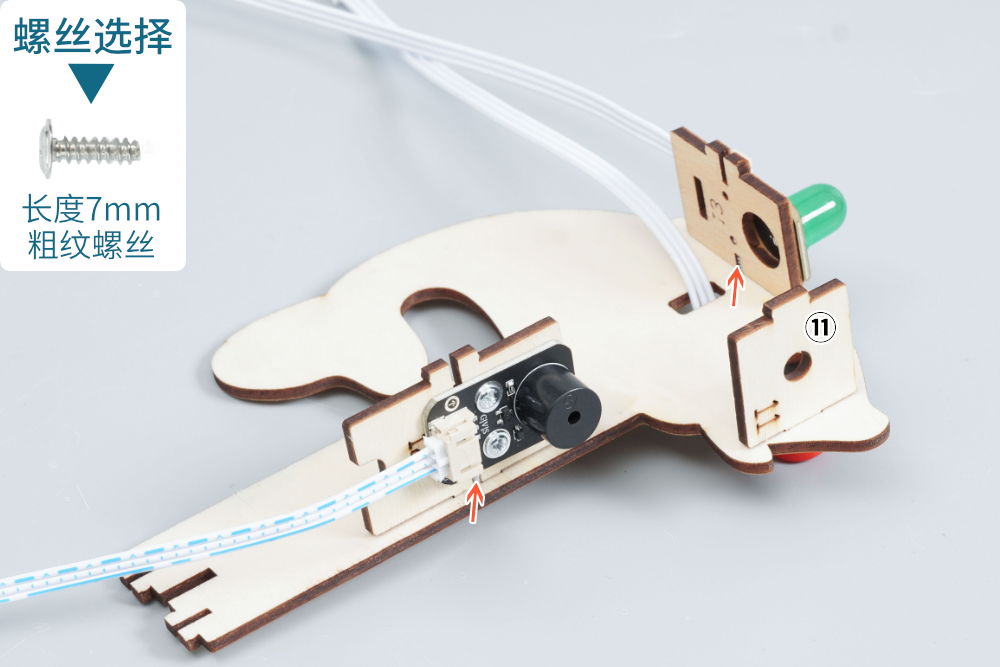

用7mm粗纹螺丝把⑪、⑫、⑬号板安装在⑩号板反面上。
STEP：6

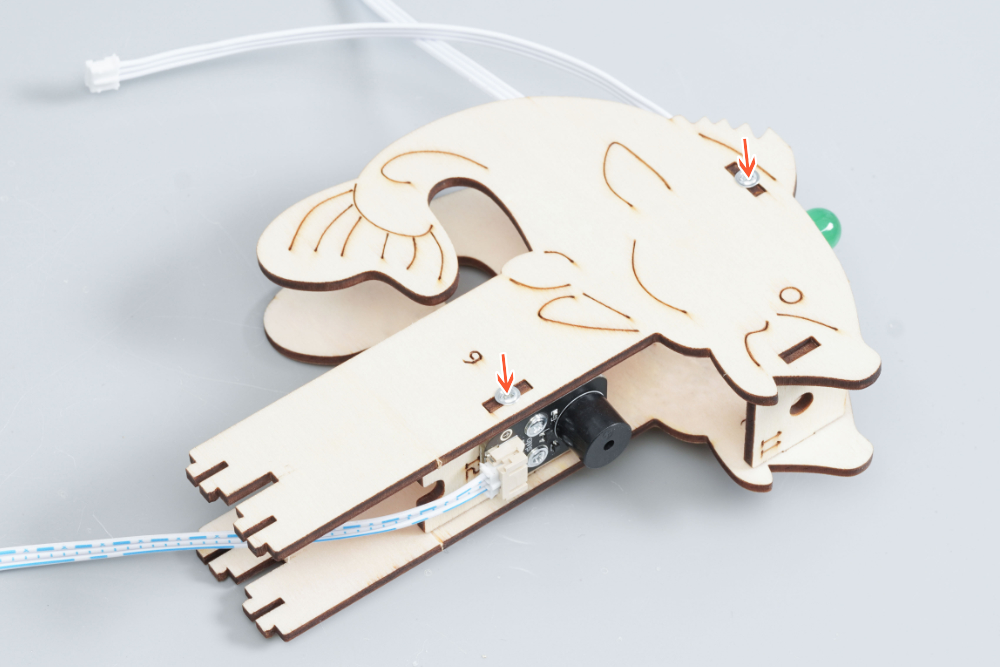

用7mm粗纹螺丝把⑨号板正面安装在⑪、⑫、⑬号板上。
STEP：7

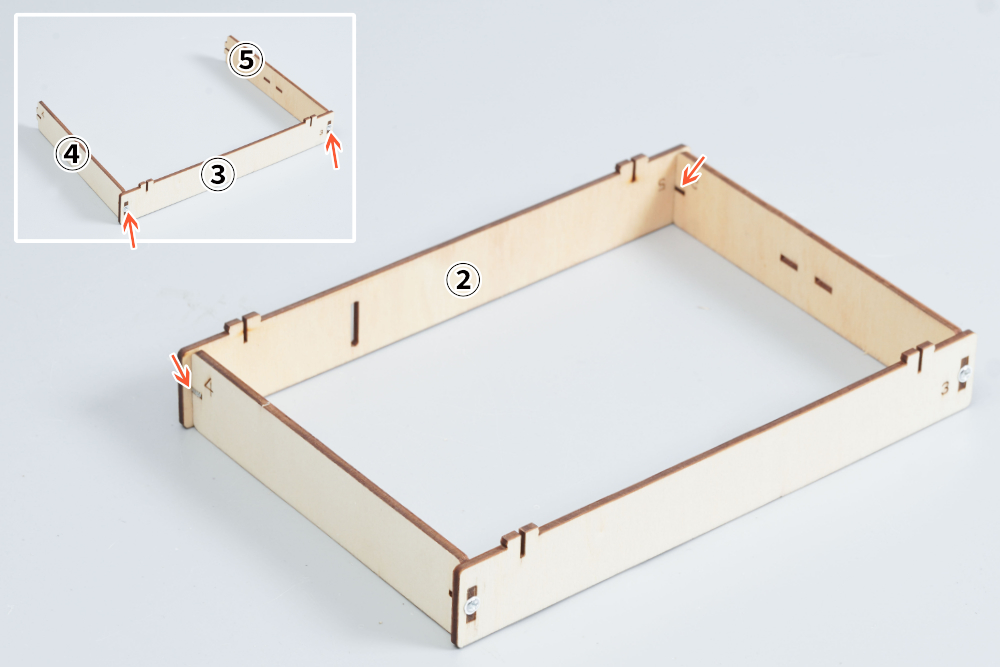

首先用7mm粗纹螺丝把④、⑤号板安装在③号板上，然后用7mm粗纹螺丝把②号板安装在④、⑤上。
STEP：8

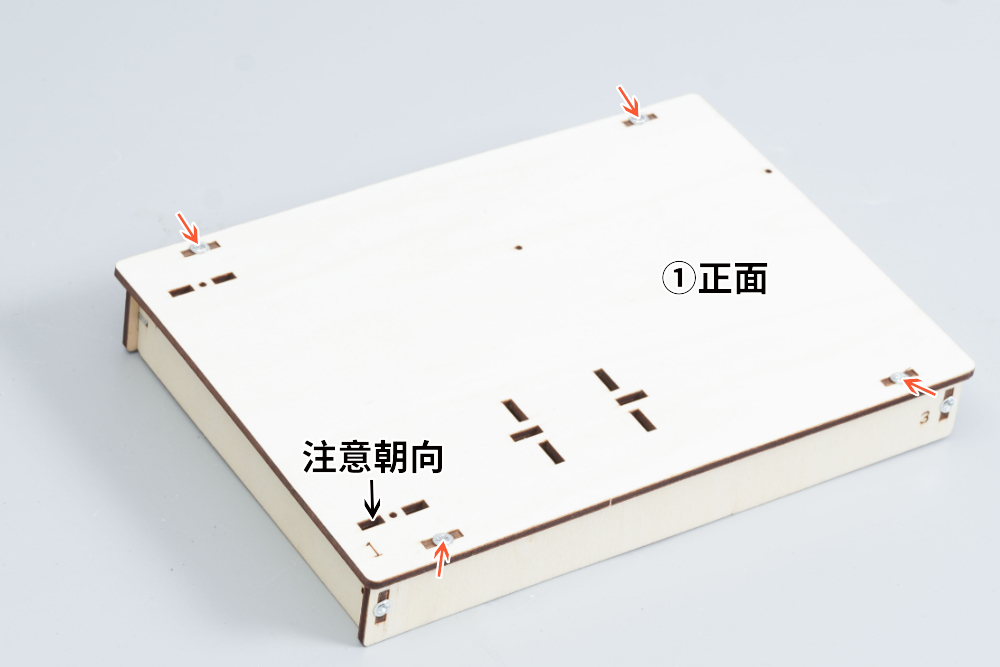

用7mm粗纹螺丝把①号板安装在②、③、④、⑤号板上。
STEP：9

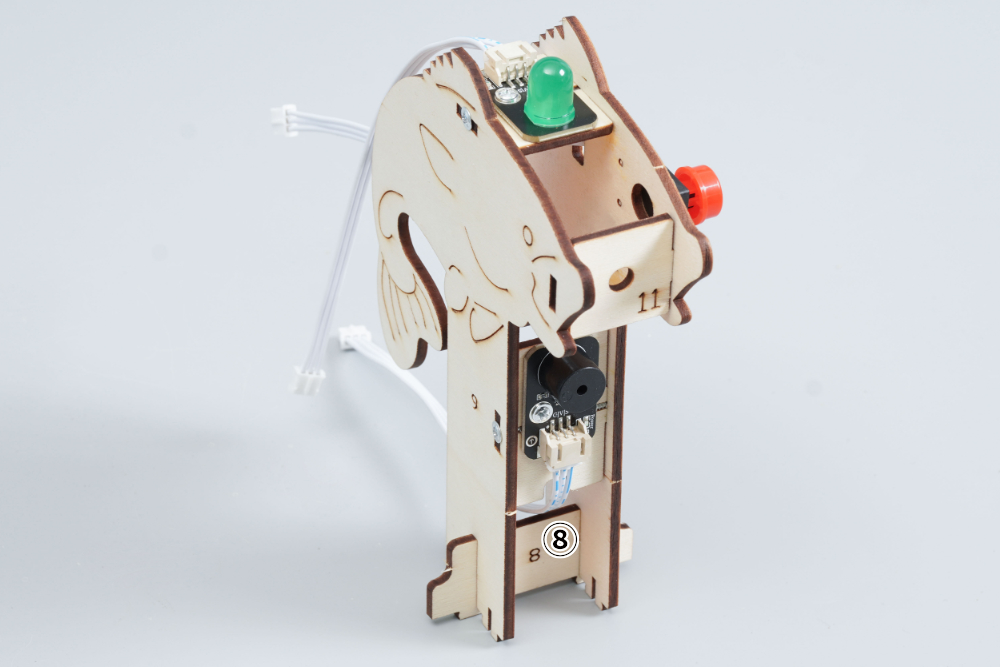

把⑨、⑩号板安装在⑧号板上。
STEP：10

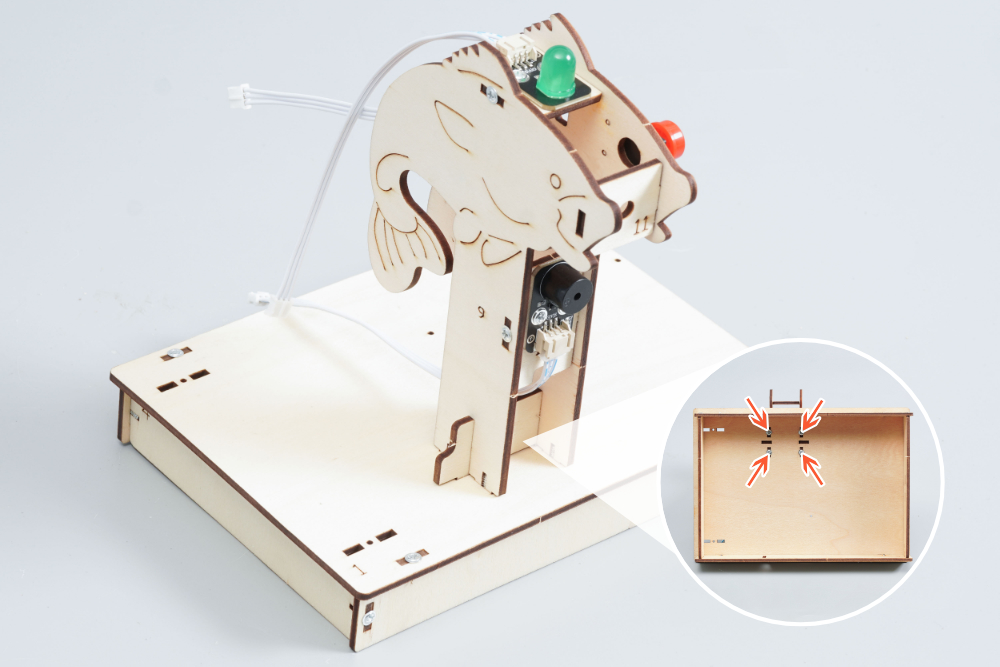

首先把⑧、⑨、⑩号板安装在①号板上，然后用7mm粗纹螺丝从①号板底部进行固定。
STEP：11

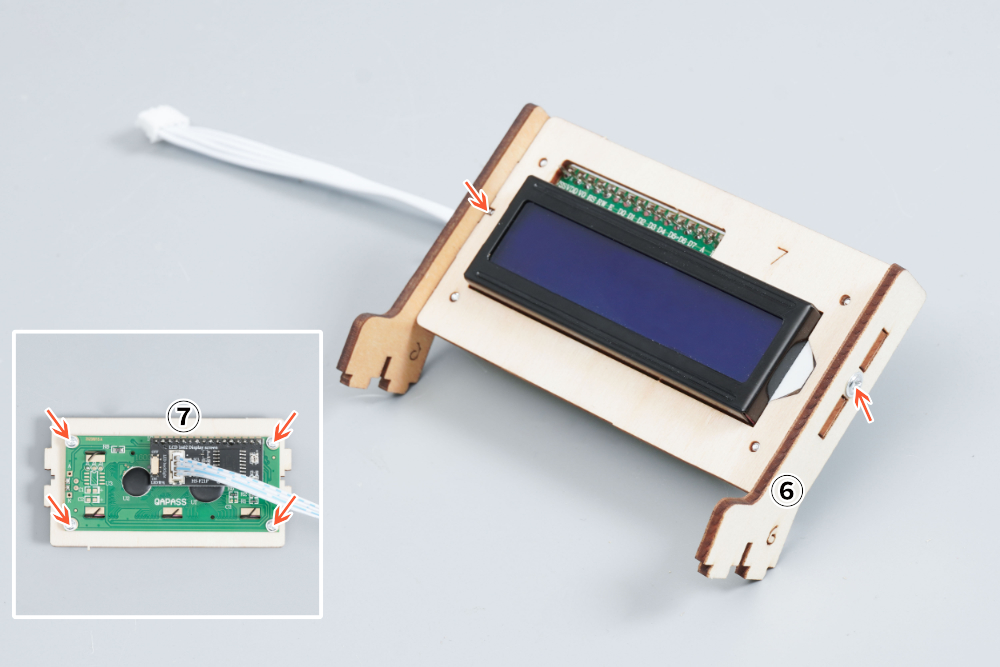

首先用4mm粗纹螺丝把LCD1602液晶显示屏安装在⑦号板上，然后用4mm粗纹螺丝把两块⑥号板安装在⑦号板上。
STEP：12

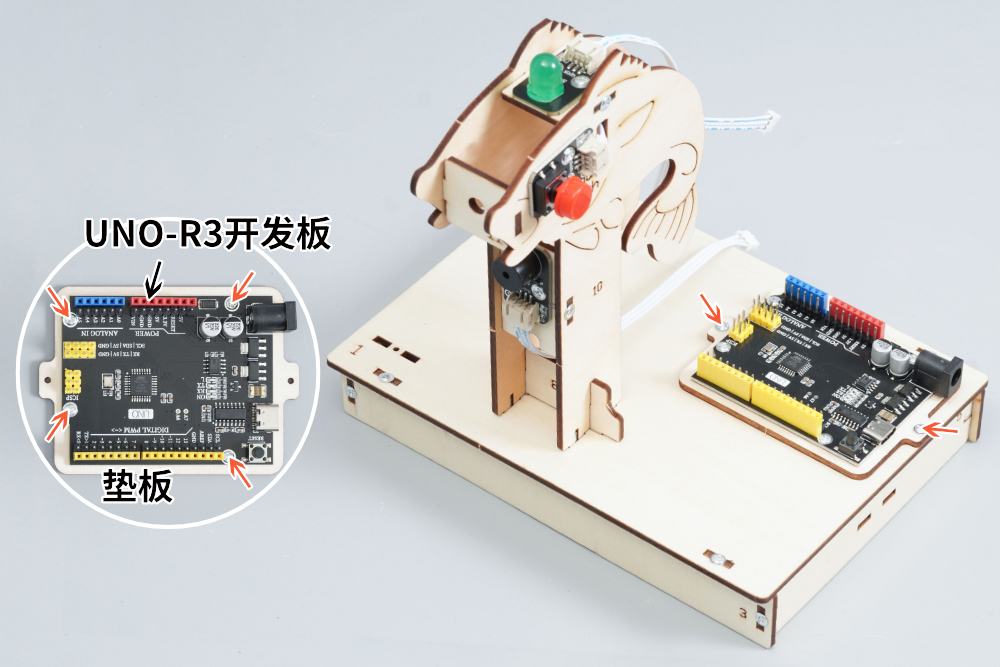

首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上，然后用4mm粗纹螺丝把垫板安装在①号板上。
STEP：13
HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP：14

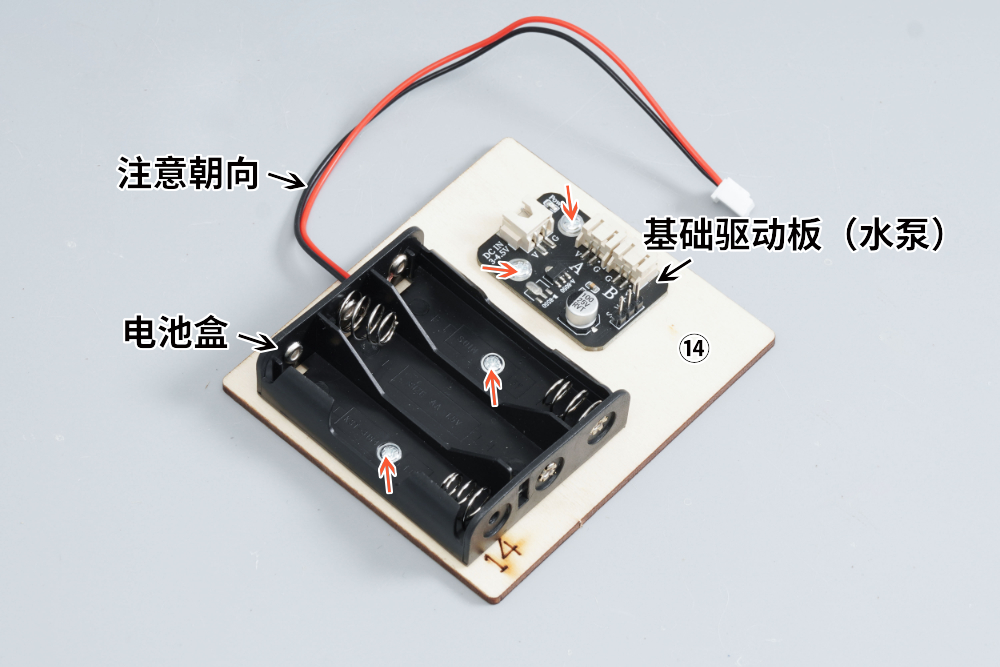

用4mm粗纹螺丝把电池盒、基础驱动板（水泵）安装在⑭号板上。
STEP：15

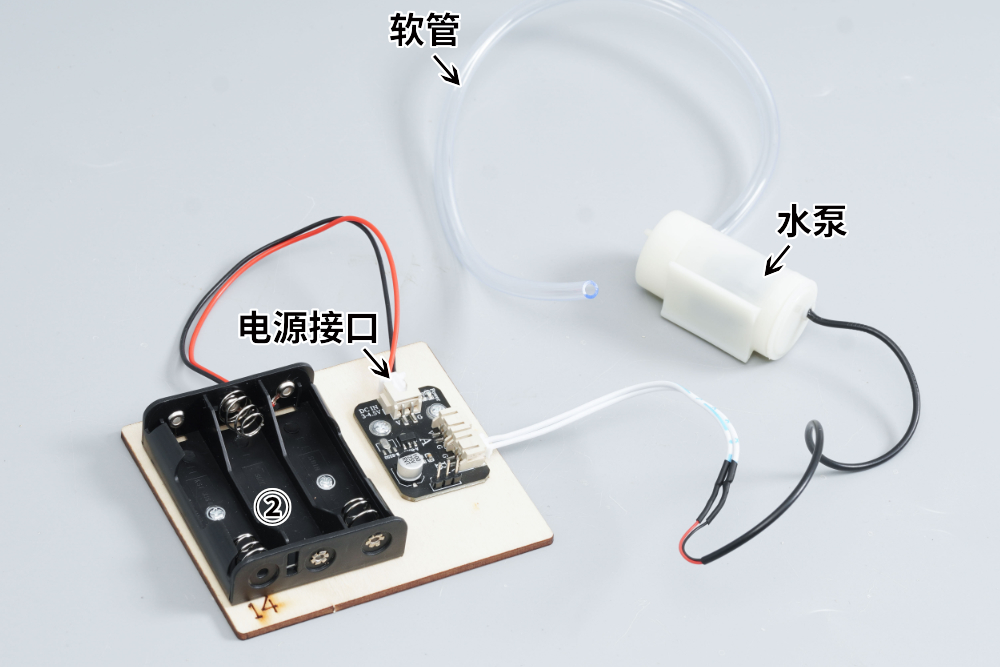

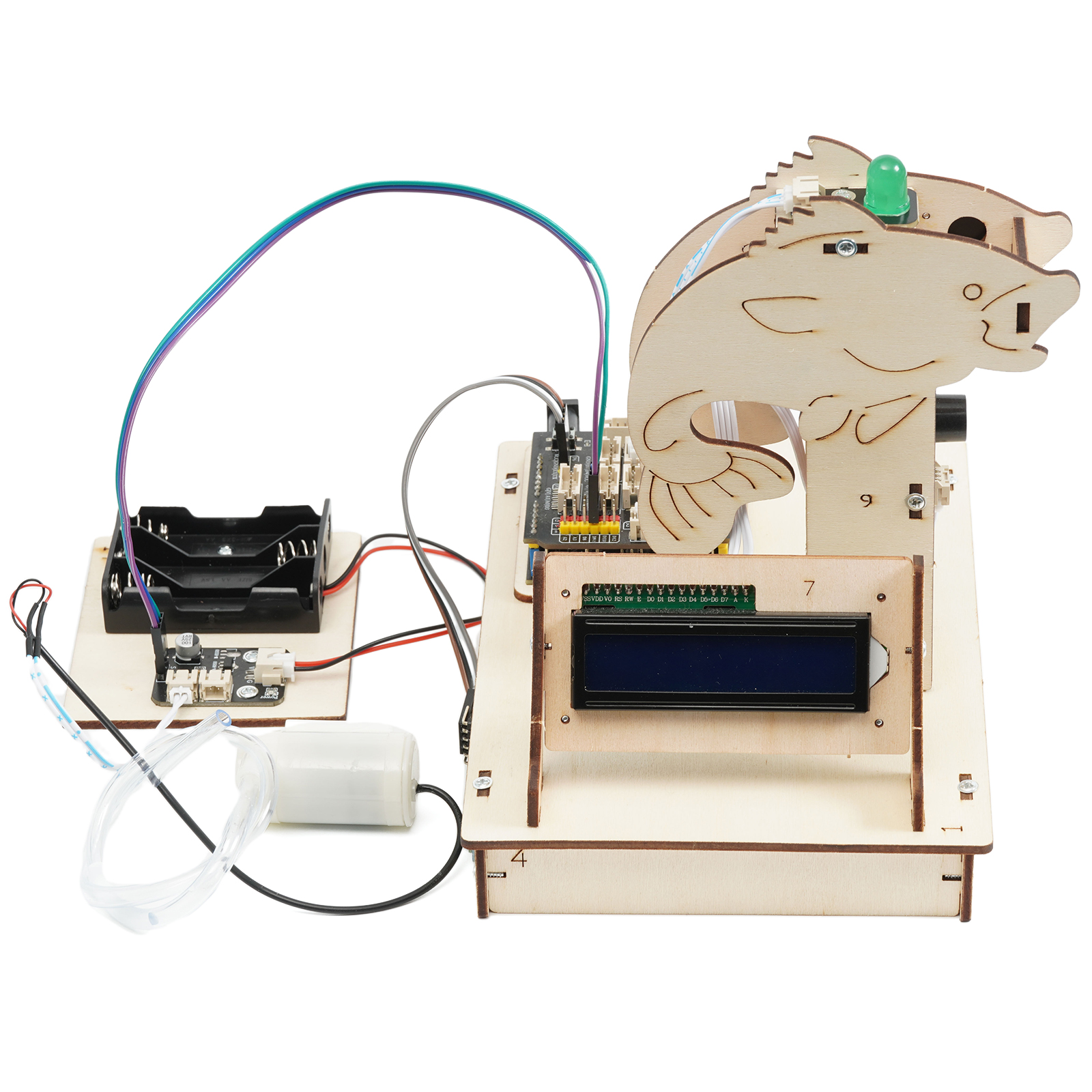

首先把电池盒电源接口和水泵导线插入基础驱动板（水泵）上，最后把软管插入水泵。注意：软管插入水泵时不要插到底。
STEP：16

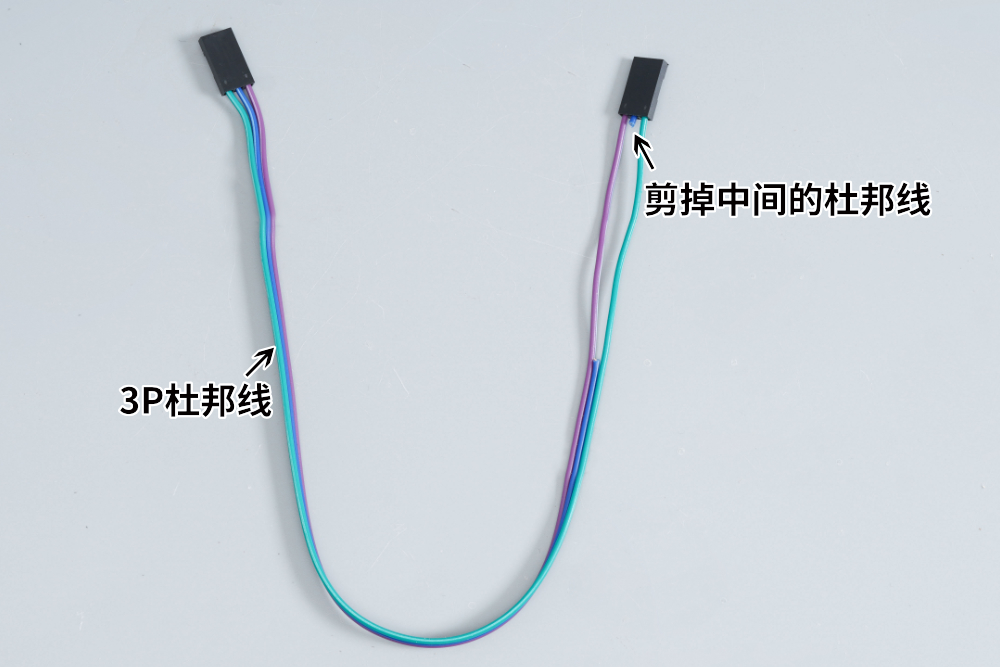

参照上图，把3P杜邦线中间剪掉。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：17

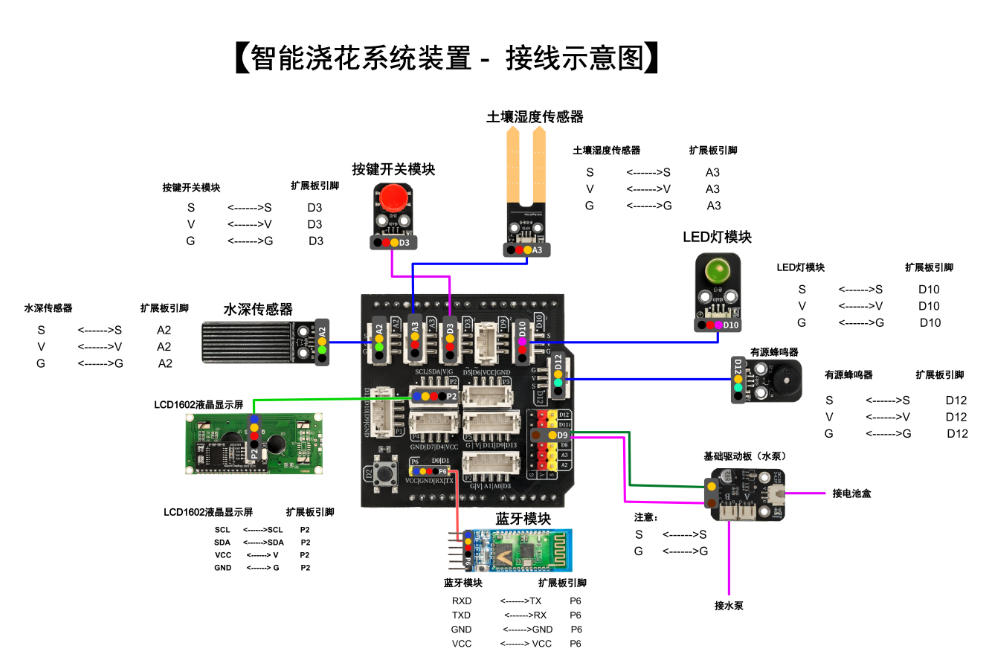

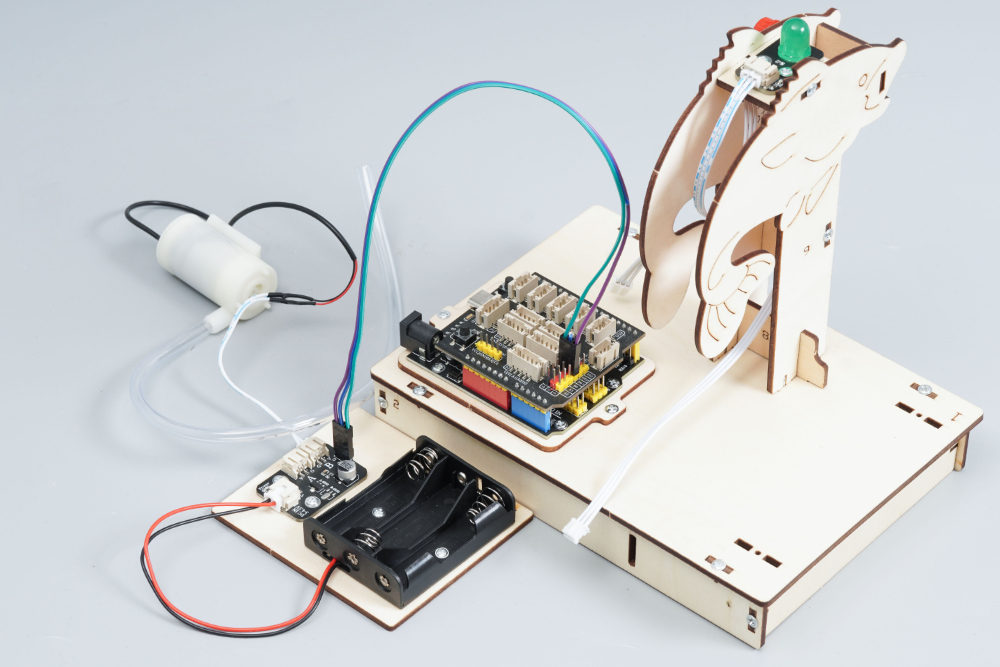

参考【智能浇花系统装置-接线示意图】，把3P杜邦线一端插入基础驱动板（水泵）上，另一端插入HS-UNO-EXP2扩展板上。
STEP：18

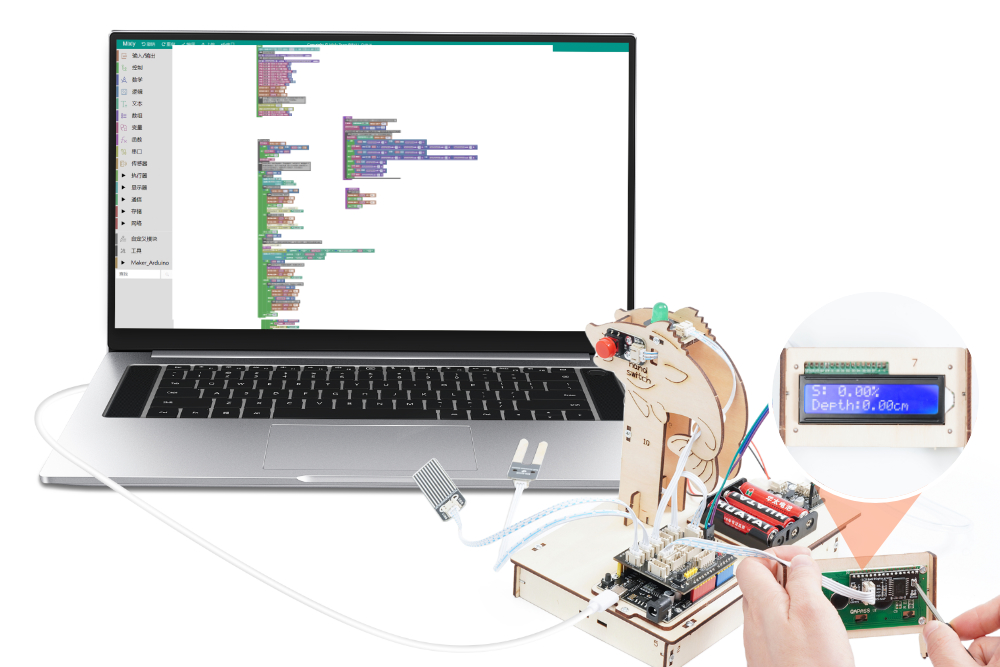

首先在电池盒内装入电池，然后使用米思齐Mixly软件将该套件的示例程序：7.综合项目自动浇花系统示例上传至UNO-R3开发板。本项目提供了7个示例程序，六个模块测试程序，一个综合程序，可以根据您的实际需求上传不同的示例程序。注意：如果LCD1602液晶显示屏不能正常显示程序中设定好的文字，需要调节LCD1602液晶显示屏背后的电位器，如果LCD1602液晶显示屏能正常显示程序中设定好的文字，则不需要调节电位器。注意:使用螺丝刀旋转传感器背面的电位器时，不要随意转该旋钮，不宜大幅度转动，力度尽可能的轻！旋转过大或者推力过大有可能导致电位器的损坏及无法校准，从而使模块无法正常使用。
注意：智能浇花系统装置如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）
STEP：19

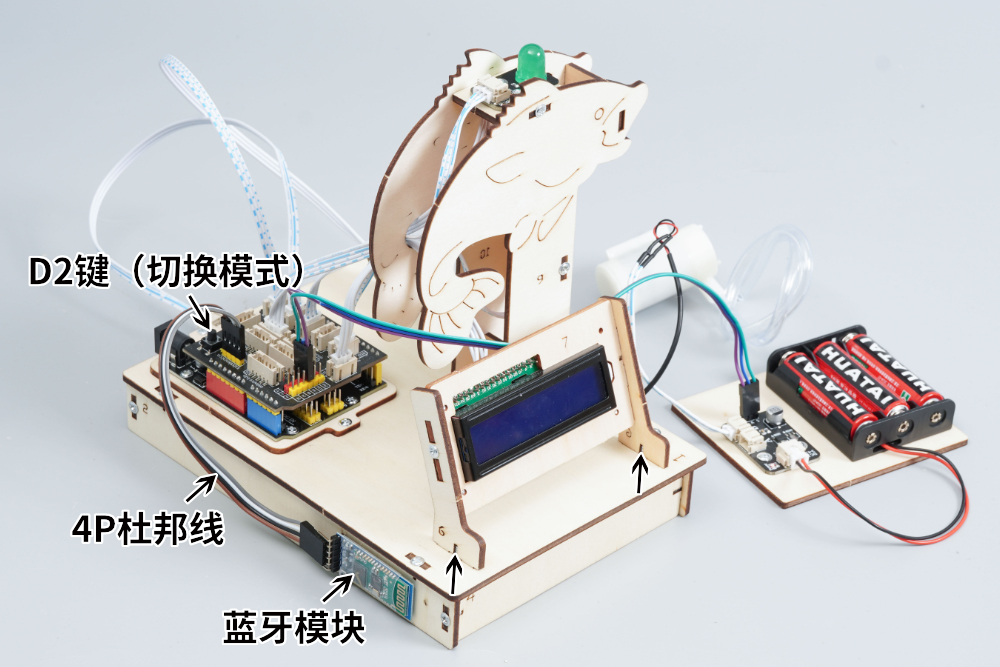

首先用7mm粗纹螺丝把两块⑥号板安装在①号板上，然后把4P杜邦线插入蓝牙模块，最后用双面胶把蓝牙模块粘在②号板上。注意：蓝牙模块的使用方法请参考http://www.hellostem.cn/?chuanganqipeijiandeng/136.html的资料。
STEP：20

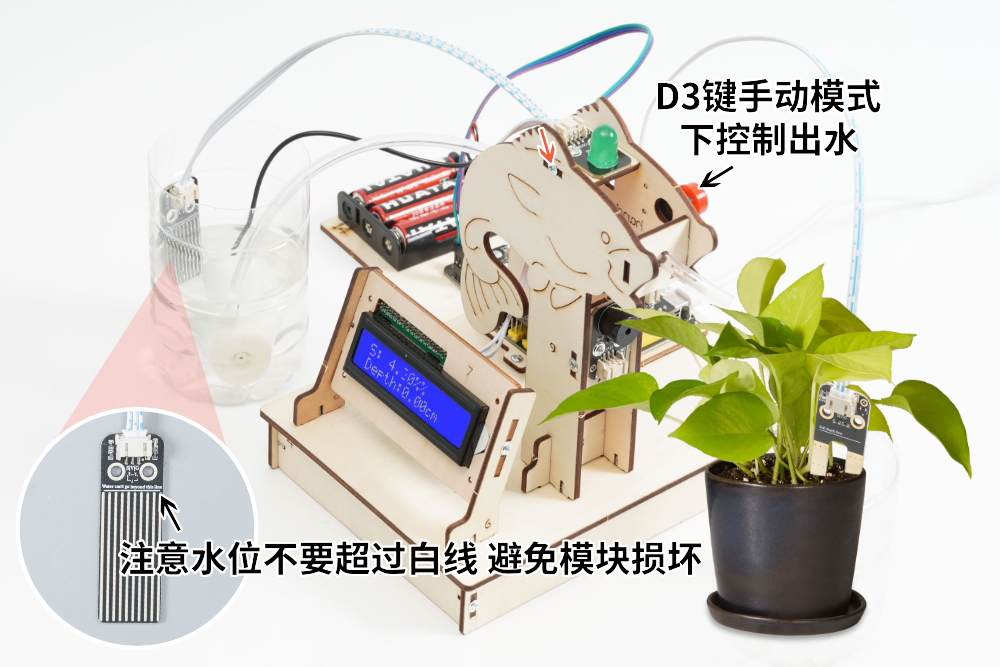

参照上图，首先把水位传感器和水泵放入水杯里，然后把土壤湿度传感器放入泥土里面，最后把软管插入⑪号板的圆洞内（让软管口对着绿植的泥土）。智能浇花系统装置分为自动模式与手动模式，通过D2按键切换工作模式。led灯作为水泵工作的指示灯。在手动模式下，按下D3按键，可以控制水泵出水2秒；在自动模式下，土壤湿度传感器控制水泵的开关，水位传感器用于检测剩余水量，在水位过低通过蜂鸣器发出缺水警告并停止抽水，LCD显示屏用于显示土壤湿度和水位高度的实时监测值，同时我们可以通过蓝牙模块传输相关监测信息到手机app。
