HS-F14A 四位LED数码管

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. 添加Arduino库文件
  6. ArduinoIDE 和Python语言示例程序
  7. 米思齐 Mixly 示例程序(图形化语言)
  8. Arduino测试环境搭建
  9. 视频教程
  10. 测试结论

1、介绍 点这里回到目录

4 位 7 段数码管由一个 12 管脚的 4 位 7 段共阳极数码管和一个控制芯片 TM1650 构成。此产品可以应用在显示数字的设备上。

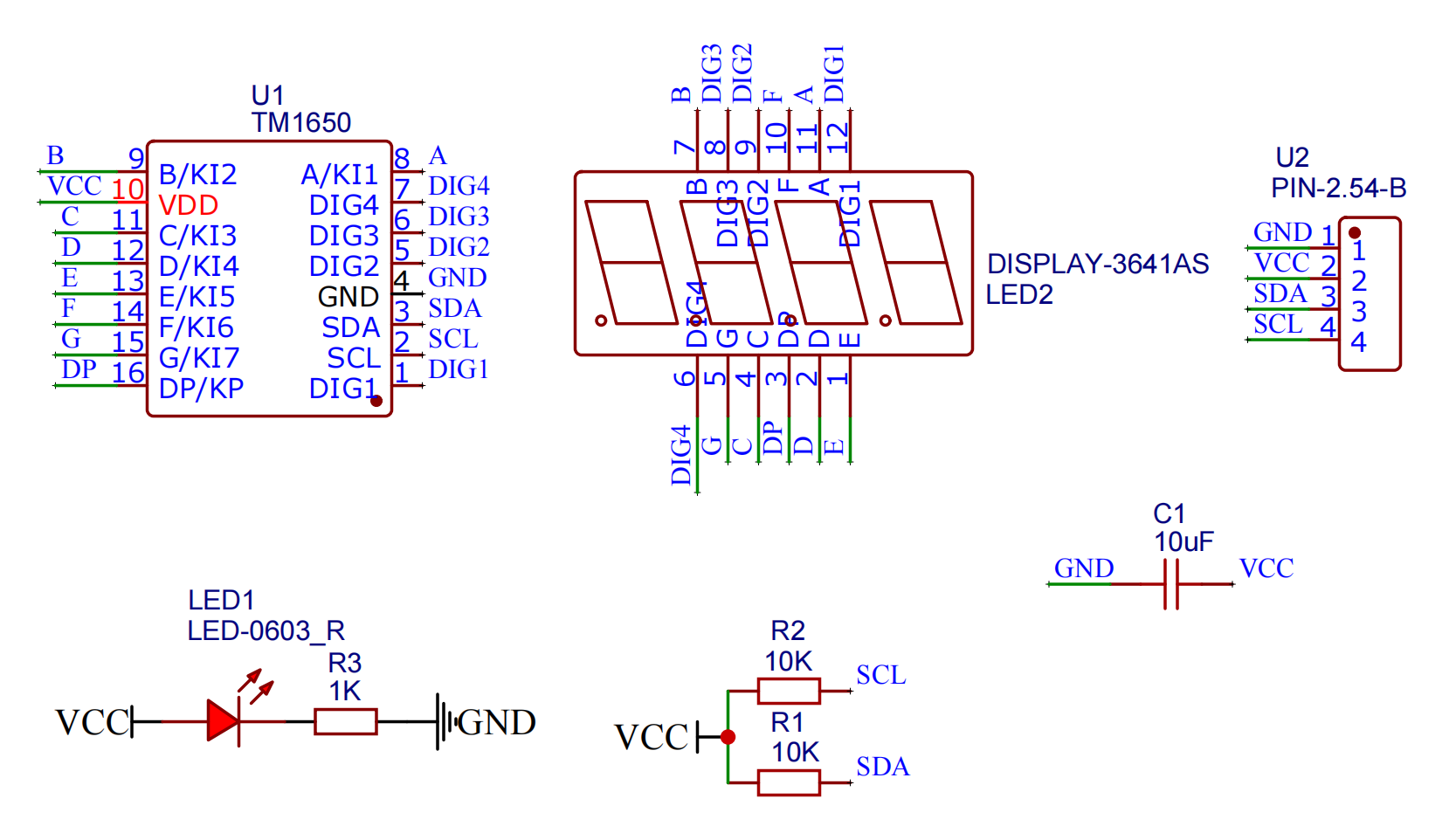

2、原理图 点这里回到目录

HS-F14A  四位LED数码管


3、模块参数 点这里回到目录

引脚名称 描述
VCC VCC(电源输入正极)
GND GND(电源输入负极)
SDA 双向数据通信引脚
SCL 时钟信号通信引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

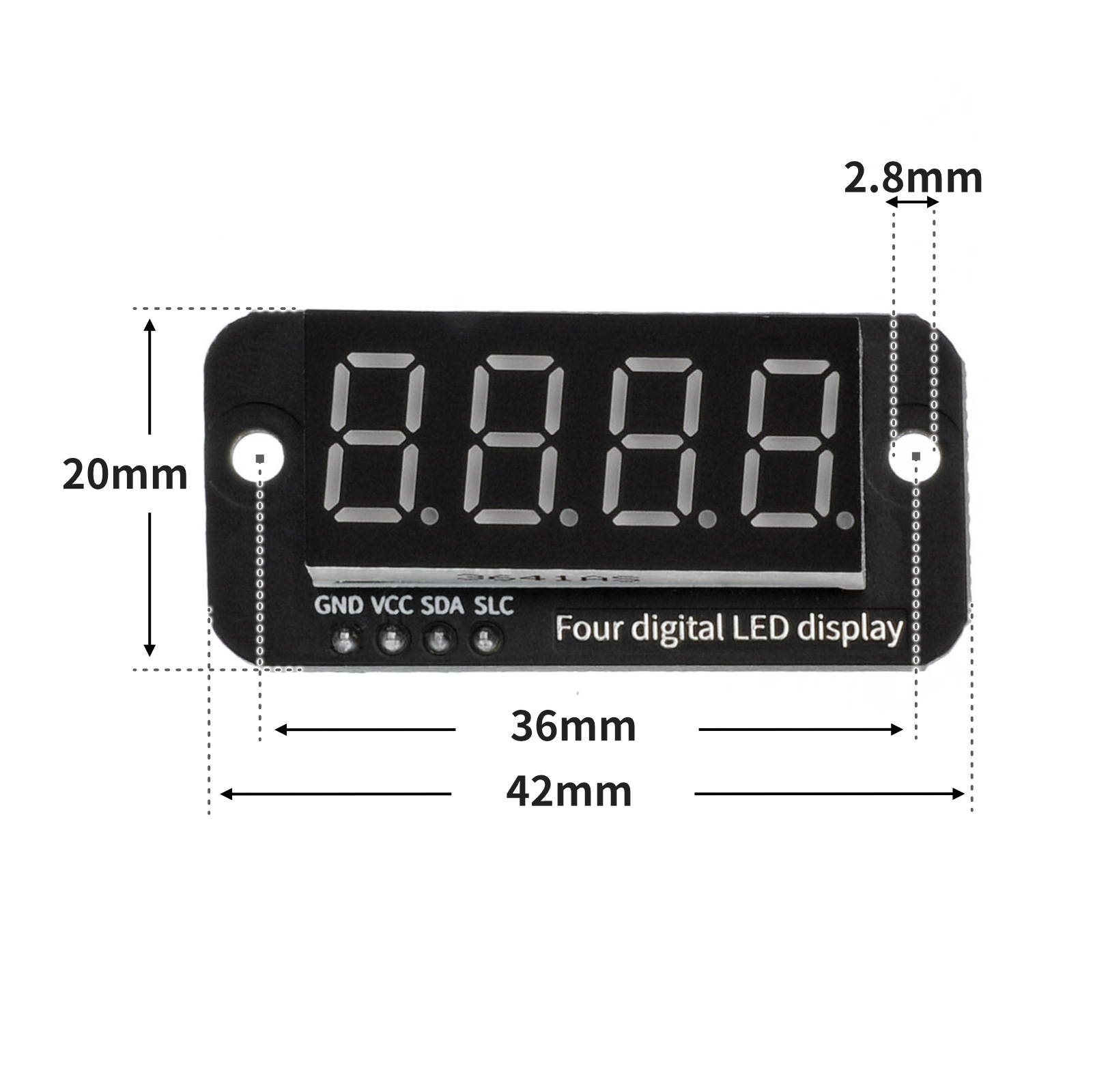

4、电路板尺寸 点这里回到目录

HS-F14A  四位LED数码管


5、添加Arduino库文件 点这里回到目录

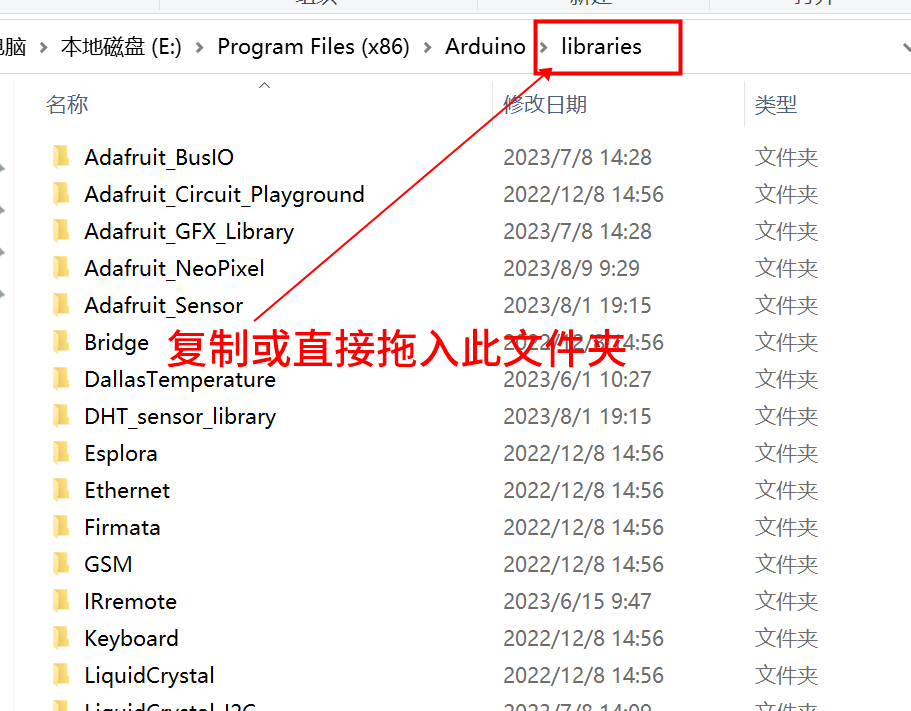

首先找到Arduino库文件夹:

HS-F12P RGB-LED条形灯HS-F14A  四位LED数码管

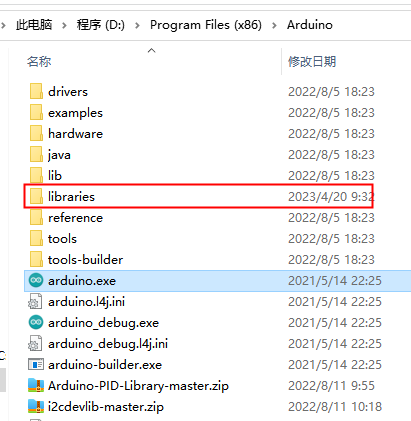

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:

HS-F14A  四位LED数码管HS-F12P RGB-LED条形灯

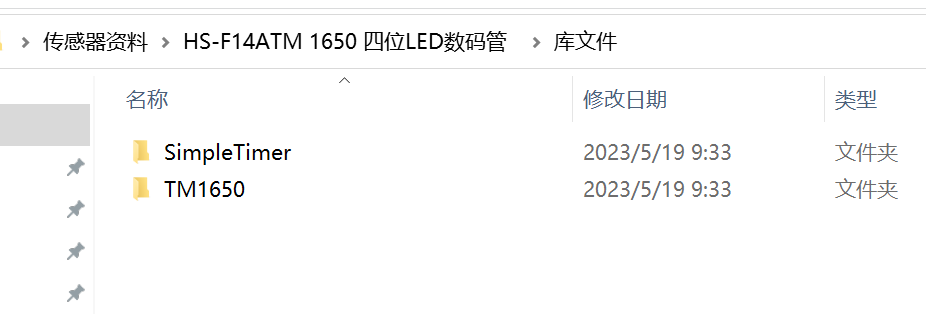

库文件:点击下载

6、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

#include <Wire.h>
#include <TM1650.h>
#include <SimpleTimer.h>

volatile int item;
TM1650 tm_4display;
SimpleTimer timer;

void Simple_timer_1() {
  tm_4display.displayString(String(item));
  item = item + 1;
}

void setup(){
  item = 0;
  //IIC接口连接TM1650数码管\n每隔一秒显示数增加1
  Wire.begin();
  tm_4display.init();
  timer.setInterval(1000L, Simple_timer_1);

}

void loop(){
  timer.run();

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import tm1650
import time


i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
disp = tm1650.TM1650(i2c_extend)
i = 0
while True:
disp.shownum(i)
i = i + 1
time.sleep(1)

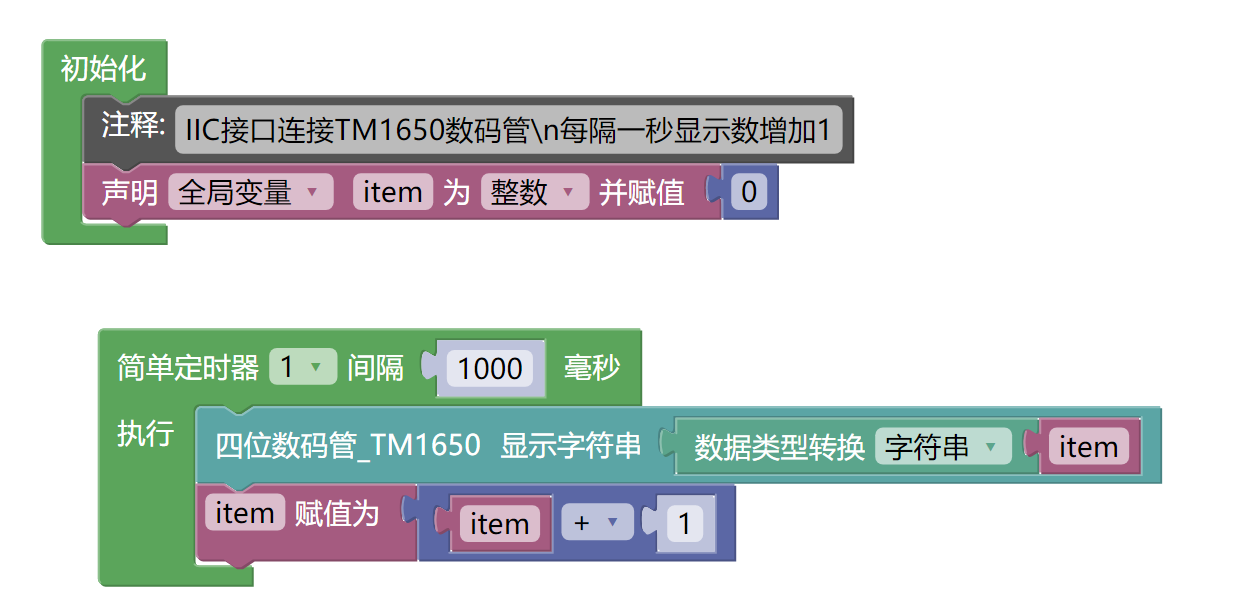

7、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-F14A  四位LED数码管

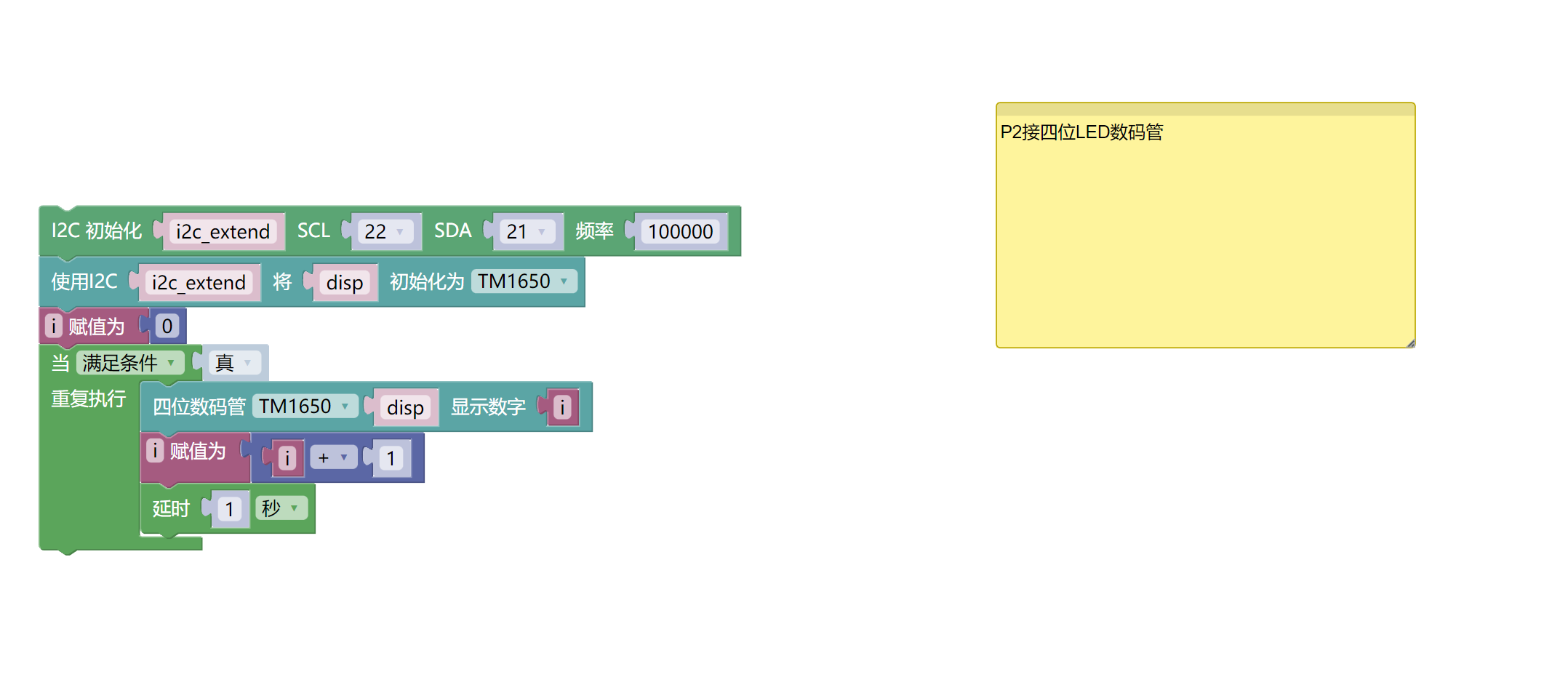

示例程序(ESP32开发板):点击下载

HS-F14A  四位LED数码管


8、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • TM1650 四位LED数码管模块(HS-F14A)*1
  • 1P母对母杜邦线 *4条 或 4P母对母杜邦线 *1条

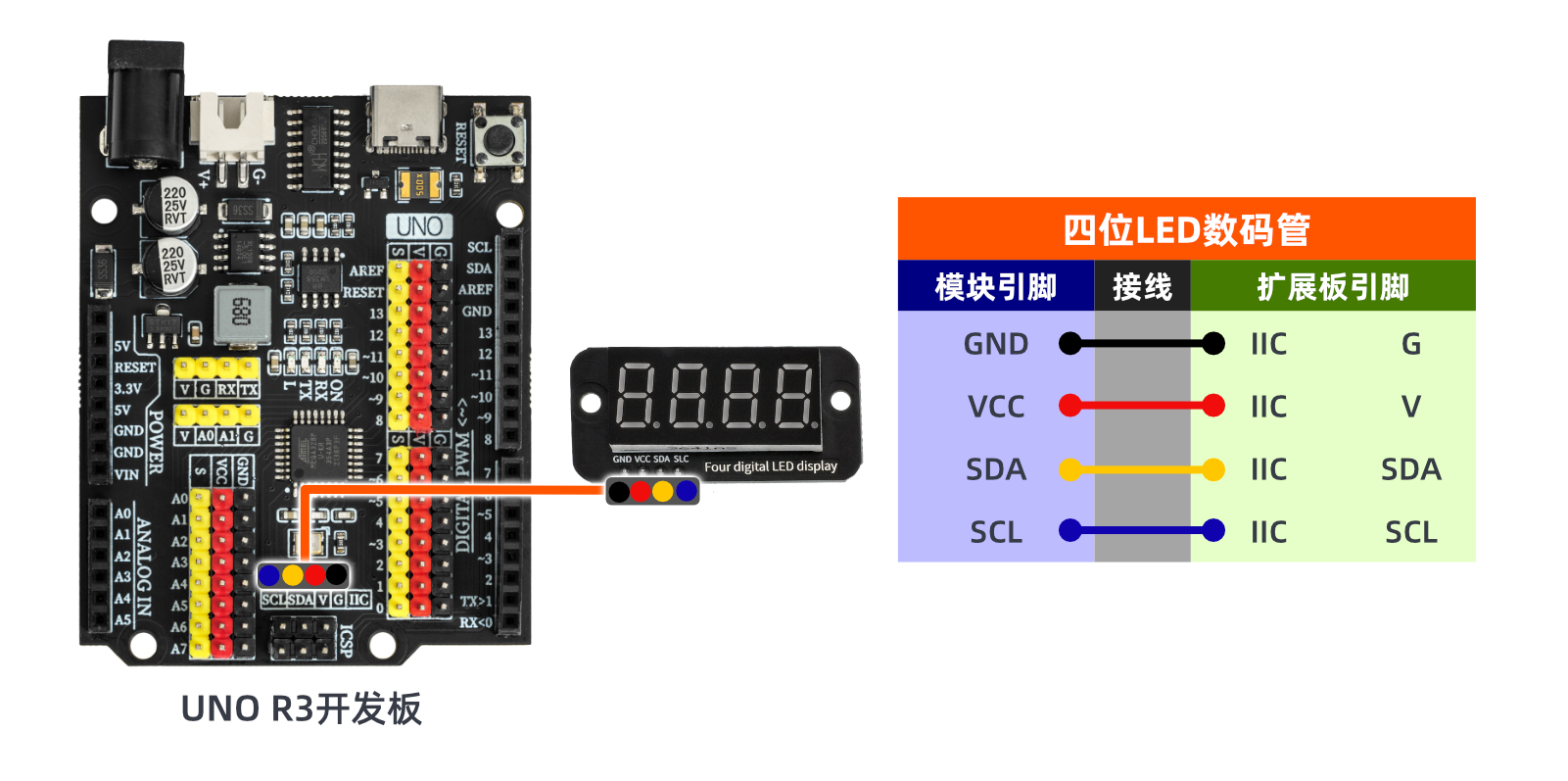

电路接线图:

HS-F14A  四位LED数码管


9、视频教程 点这里回到目录

视频教程:点击查看


10、测试结论 点这里回到目录

HS-F14A  四位LED数码管

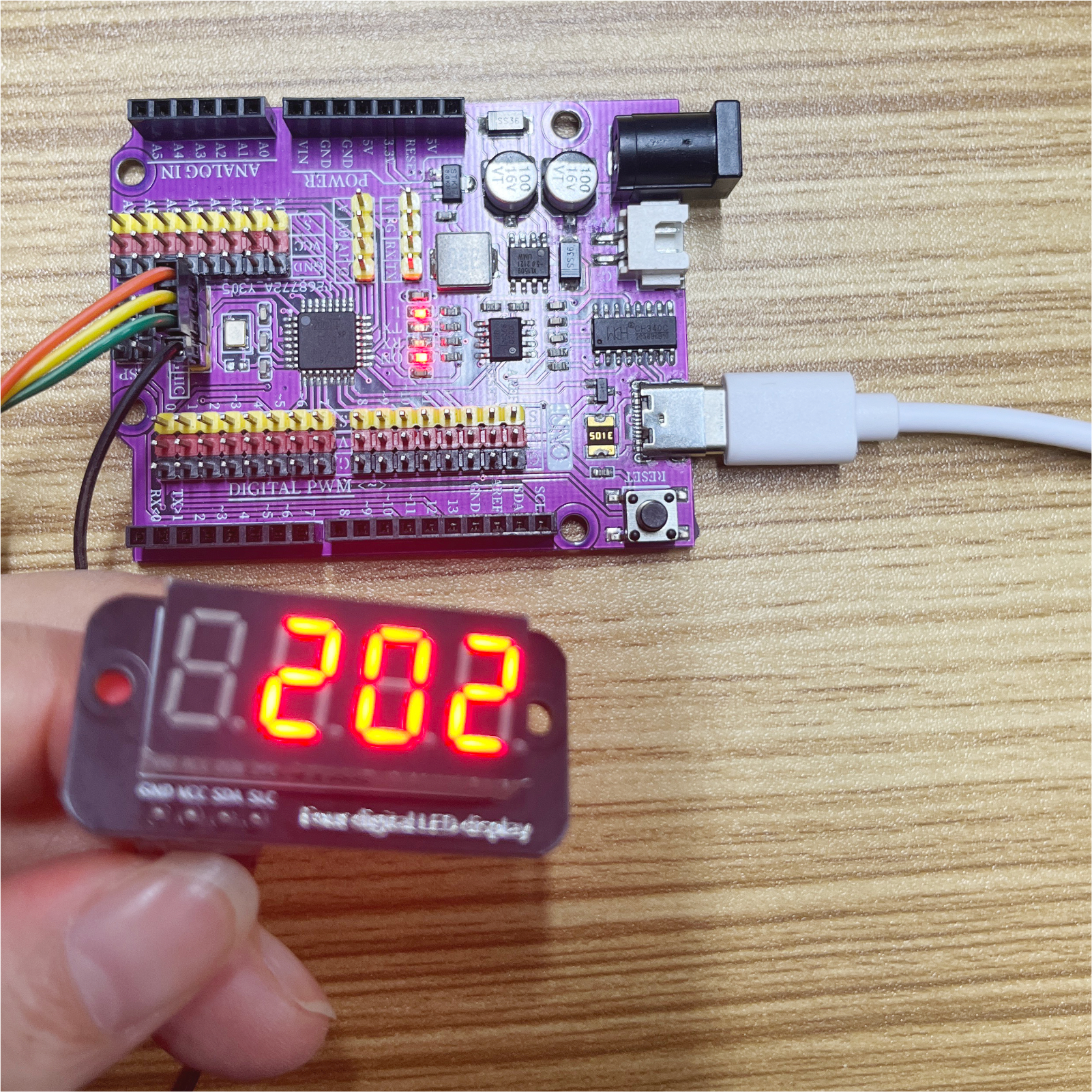

器件连接好线之后,将上述程序烧录到Arduino UNO 开发板之后,给 U+程序卡通电,将会发现数码管每隔一秒,显示数字自动+1。
