产品简介:

智能停车栏杆是一款由LED灯、TM1637数码管、超声波传感器、舵机等配件组合而成的智能套件。
本款套件可实现:超声波检测距离少于15cm,抬杆(舵机转到1度),LED灯亮;当超声波检测距离大于15cm,数码管倒计时,LED闪烁,数码管为0时放下栏杆(舵机转到90度),LED灯熄灭。

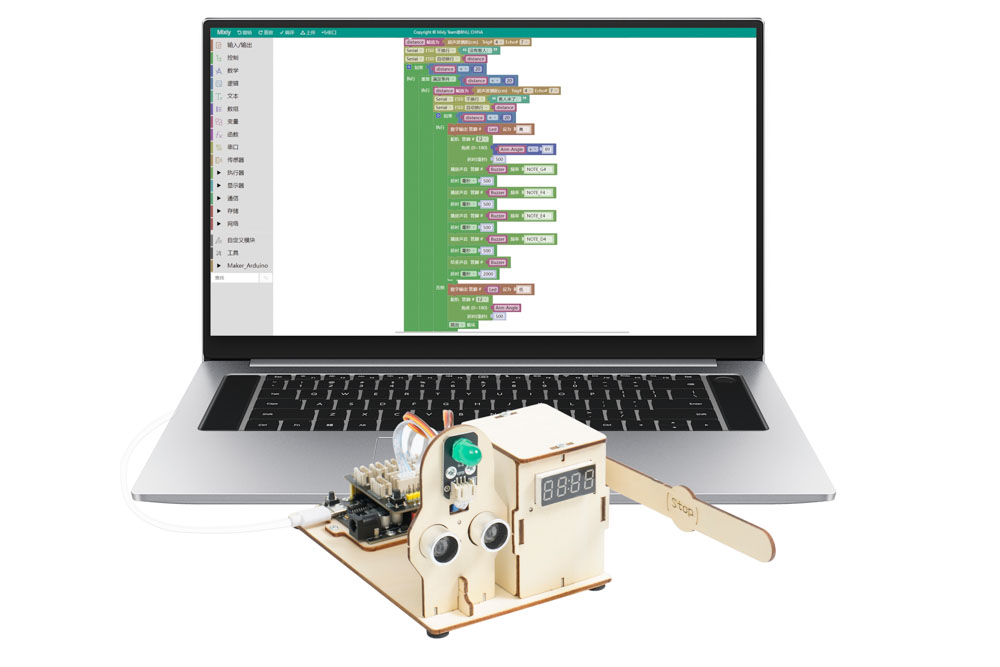

你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能停车栏杆。


准备工具及组装注意事项:

自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,或前往http://www.hellostem.cn/ 寻找在线QQ客服进行指导。


HS-E04智能停车栏杆 警告:

14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!


示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


HS-E04智能停车栏杆


STEP:1

HS-E04智能停车栏杆

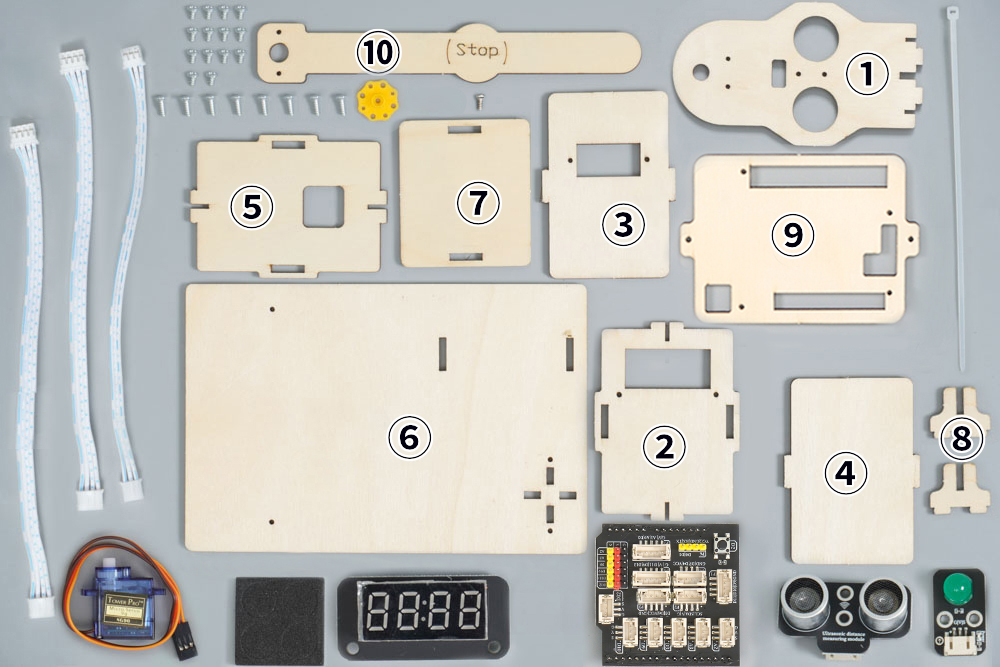

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。


STEP:2

HS-E04智能停车栏杆

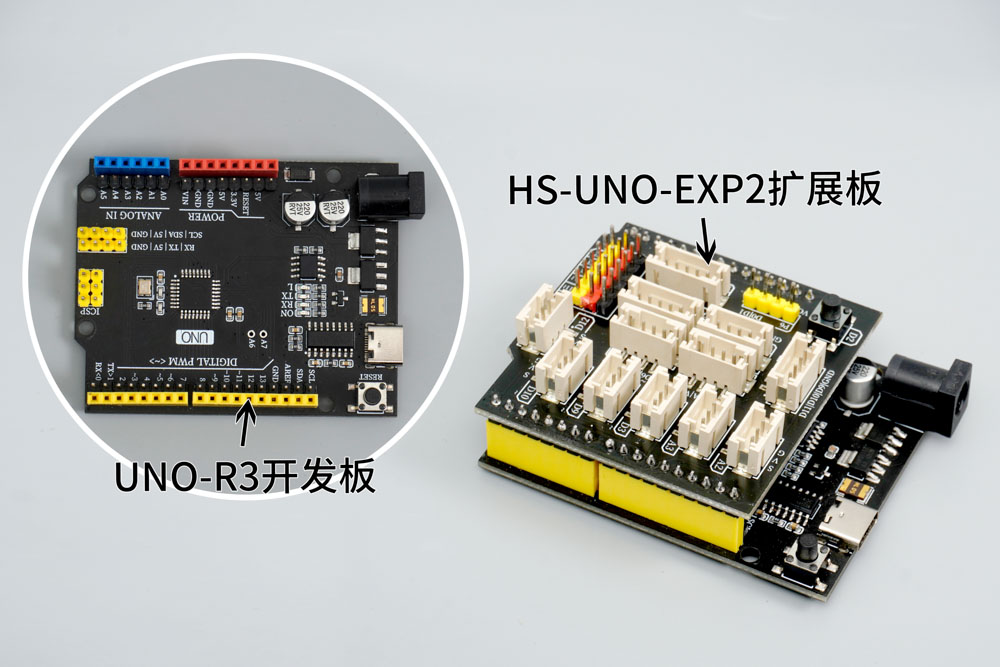

把HS-UNO-EXP2扩展板插入UNO-R3开发板上,注意HS-UNO-EXP2和UNO-R3的朝向。


STEP:3

HS-E04智能停车栏杆

首先参照【接线示意图】把舵机导线插入HS-UNO-EXP2扩展版上的【D12】接口上,然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3上。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载) 警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:4

HS-E04智能停车栏杆

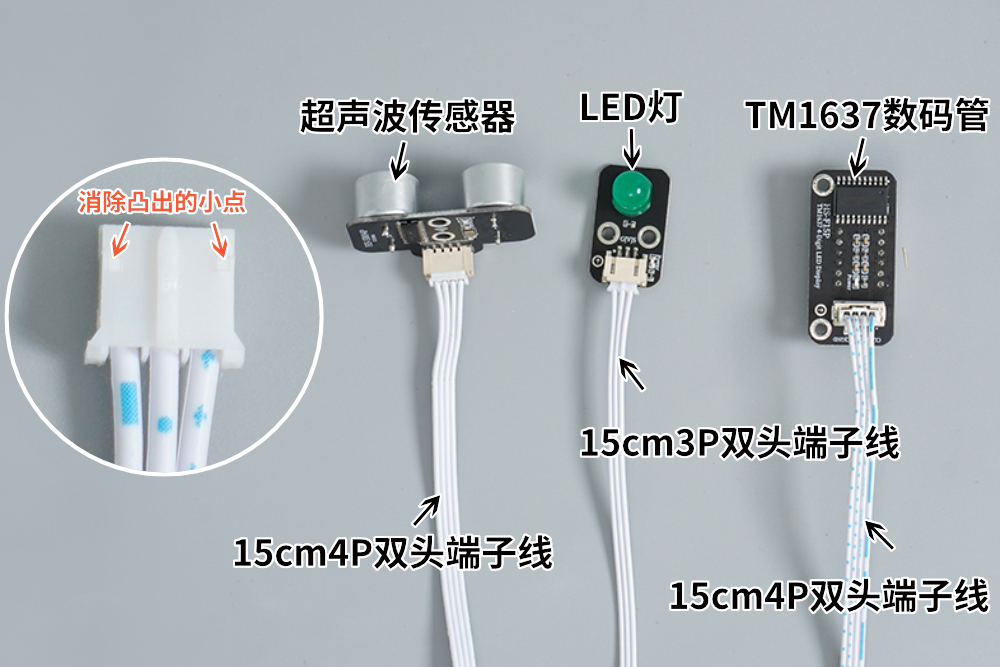

首先用小刀削端子头凸起部分,可以使端子线松一些,不会过紧,然后把双头端子线插入超声波传感器、LED灯、TM1637数码管。注意:使用小刀时请小心,做好安全防范,孩子务必在大人的陪同下使用小刀。


STEP:5

HS-E04智能停车栏杆

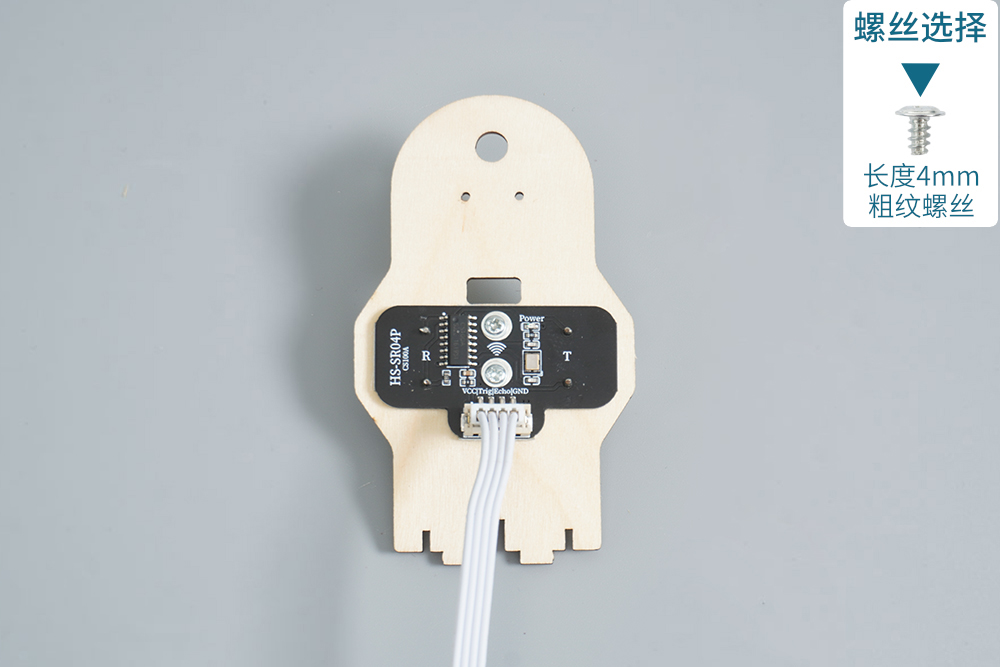

用4mm粗纹螺丝把超声波传感器安装在①号板上。


STEP:6

HS-E04智能停车栏杆

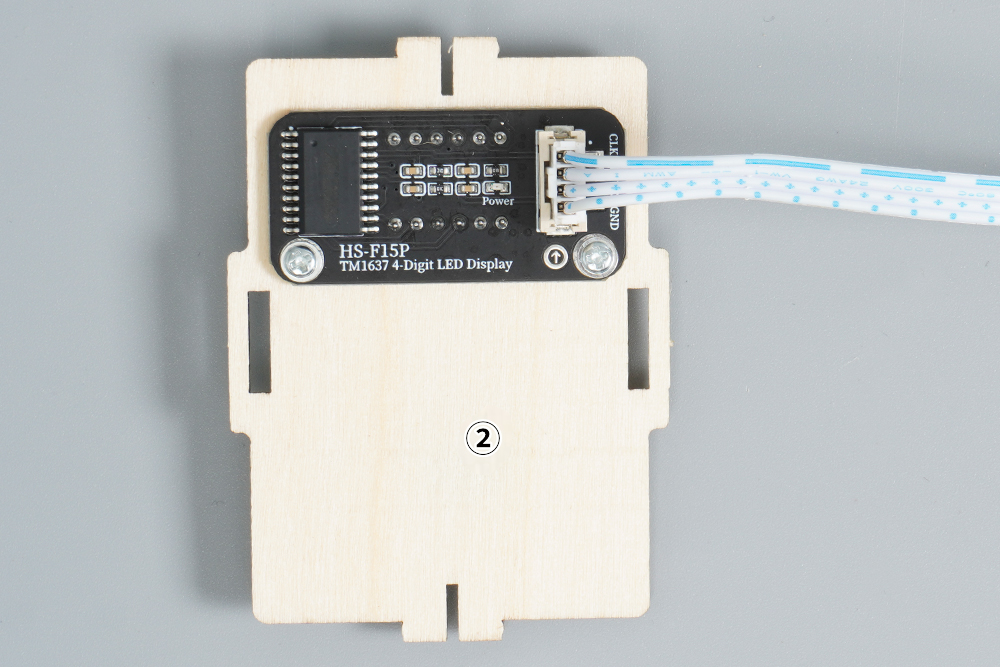

用4mm粗纹螺丝把TM1637数码管安装在②号板上。


STEP:7

HS-E04智能停车栏杆

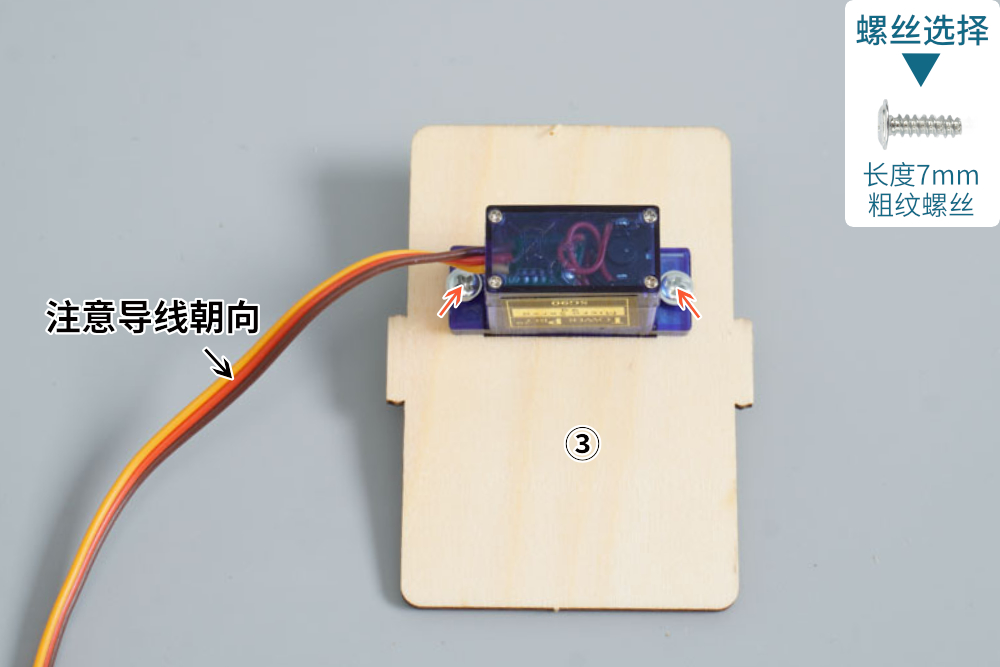

首先把舵机从HS-UNO-EXP2扩展版拔下来,然后用7mm粗纹螺丝把舵机安装在③号板上。


STEP:8

HS-E04智能停车栏杆

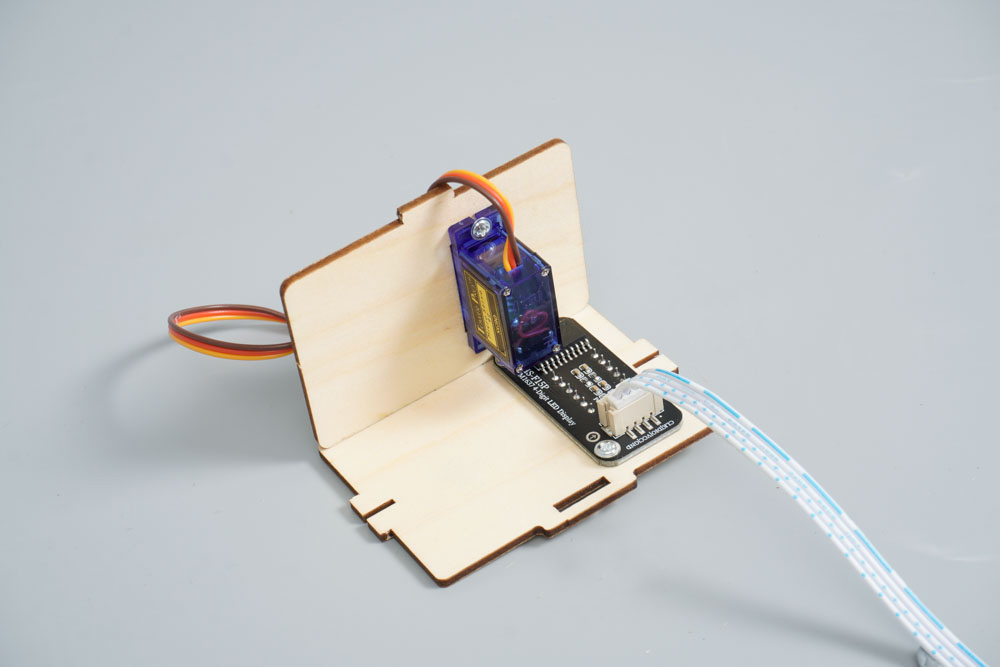

把③号板安装在②号板上。


STEP:9

HS-E04智能停车栏杆

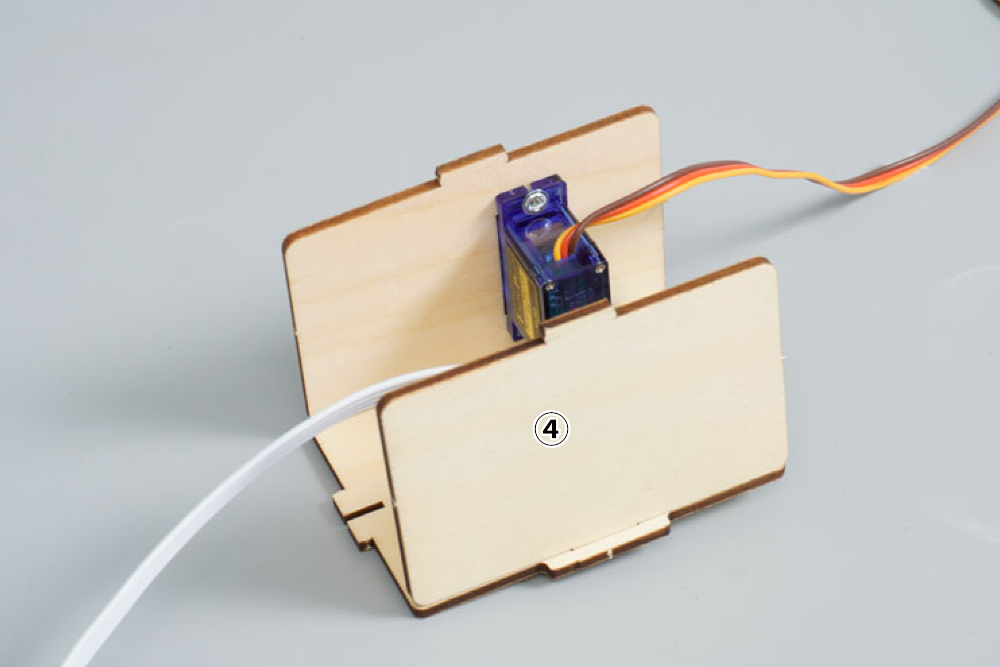

把④号板安装在②号板上。


STEP:10

HS-E04智能停车栏杆

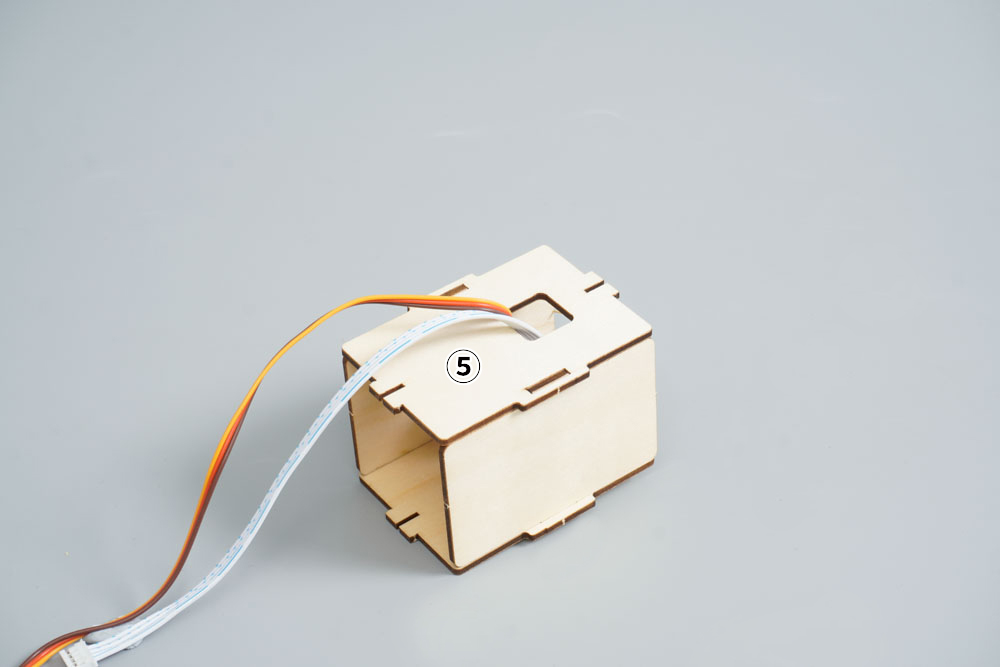

首先把舵机导线和TM1637数码管导线穿过⑤号板的洞口,然后把⑤号板安装在③、④号板上。


STEP:11

HS-E04智能停车栏杆

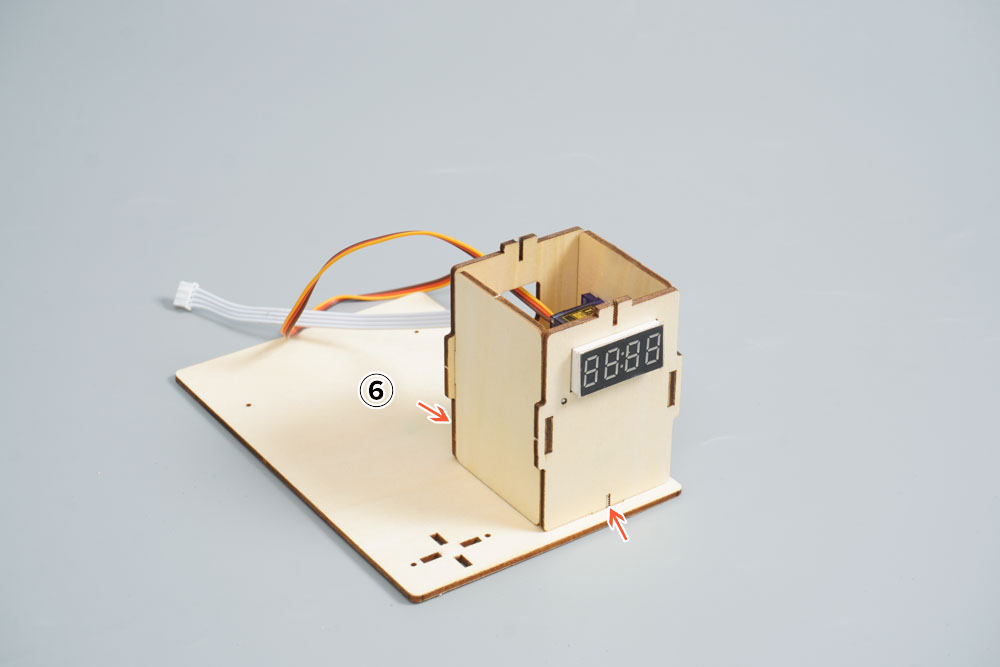

用7mm粗纹螺丝把⑥号板安装在②、⑤号板上。


STEP:12

HS-E04智能停车栏杆

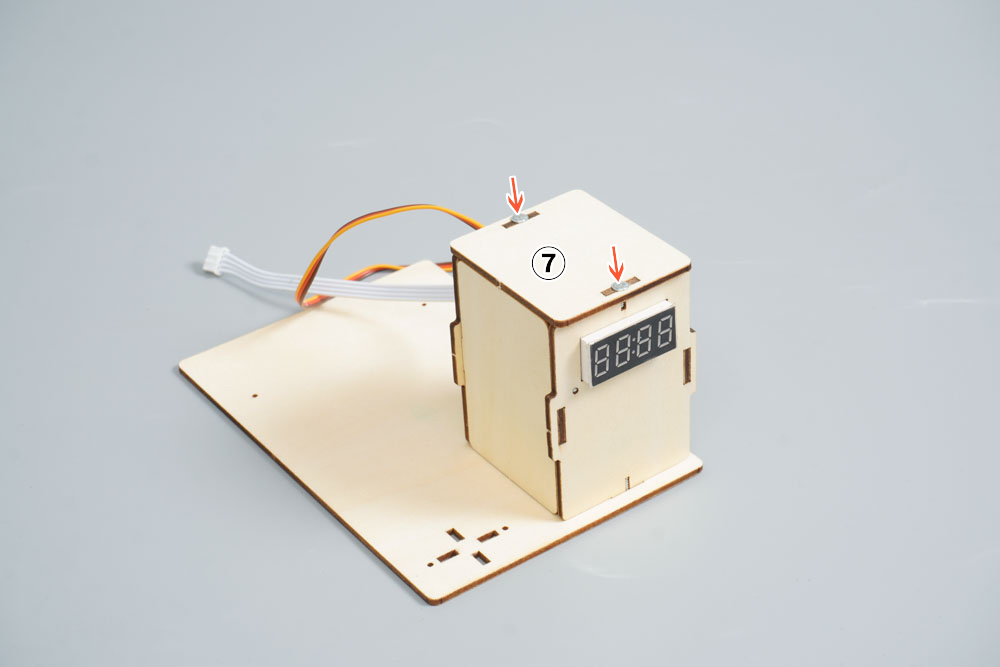

用7mm粗纹螺丝把⑦号板安装在②、⑤号板上。


STEP:13

HS-E04智能停车栏杆

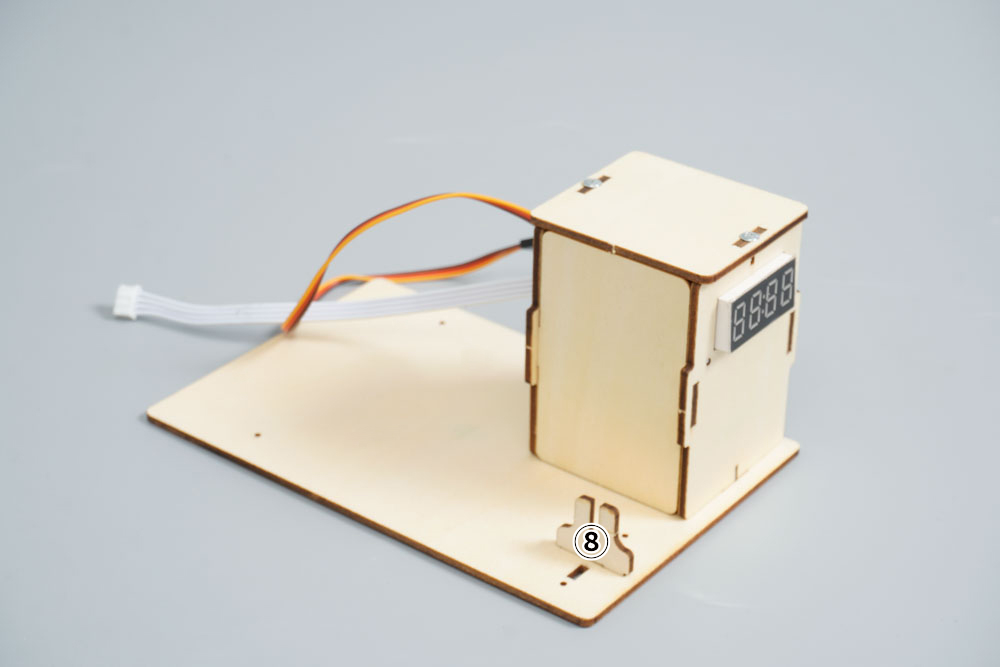

把⑧号板安装在⑥号板上。


STEP:14

HS-E04智能停车栏杆

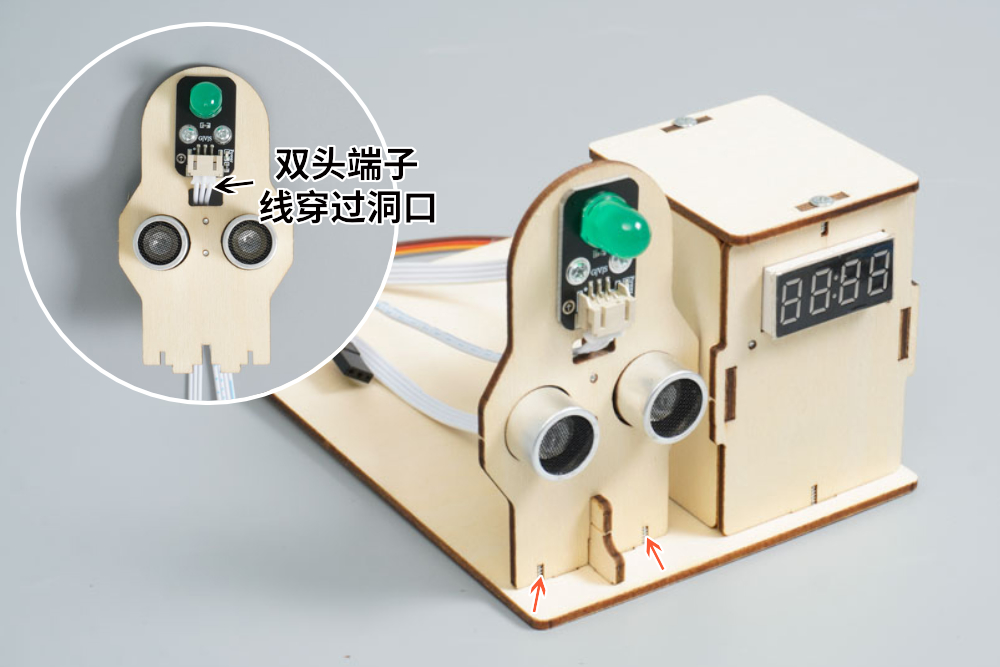

首先把LED灯的导线穿过①号板,然后用4mm粗纹螺丝把LED灯安装在①号板上,最后用7mm粗纹螺丝把①号板安装在⑥、⑧号板上。


STEP:15

HS-E04智能停车栏杆

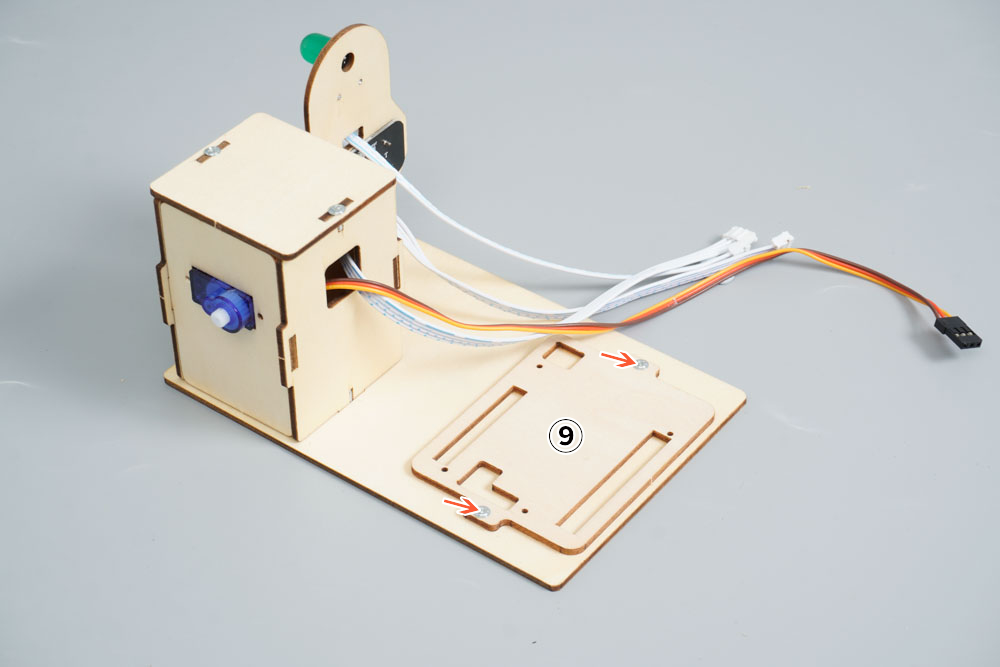

用4mm粗纹螺丝把⑨号板安装在⑥号板上。


STEP:16

HS-E04智能停车栏杆

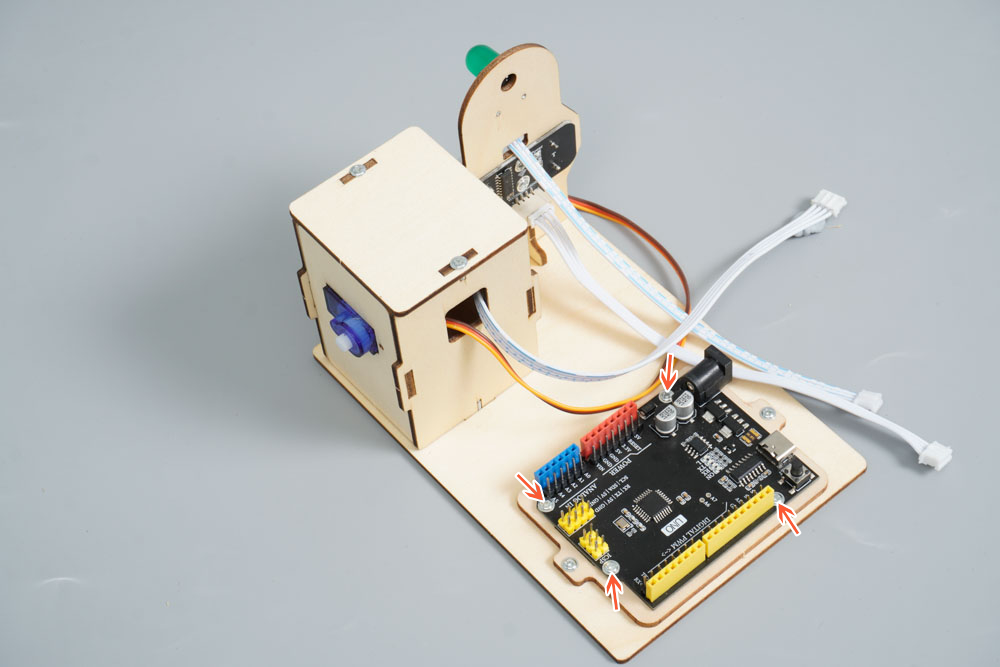

用4mm粗纹螺丝把UNO-R3开发板安装在⑨号板上。


STEP:17

HS-E04智能停车栏杆

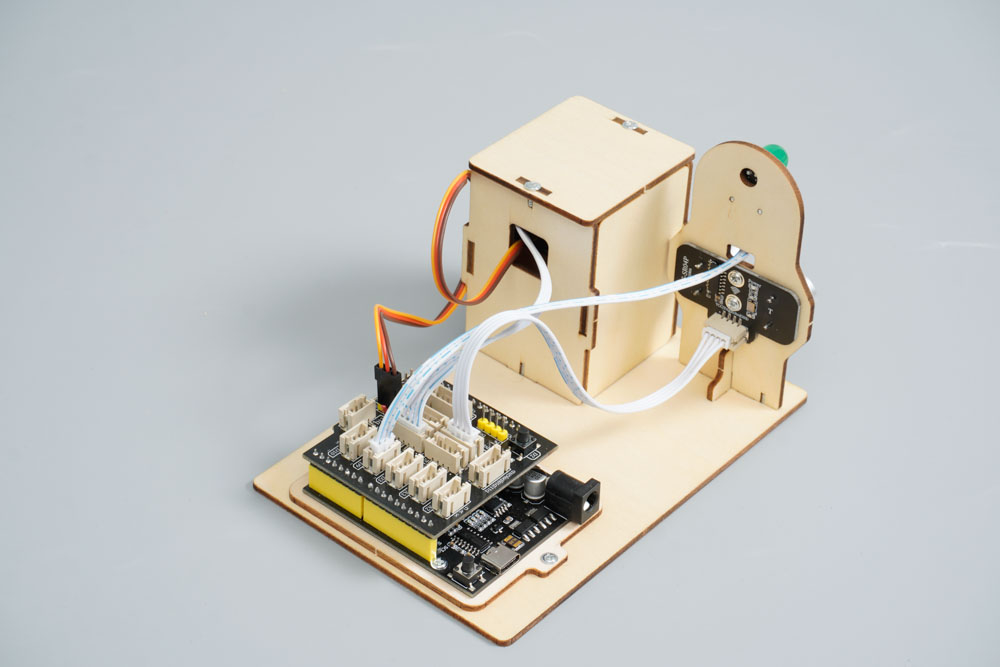

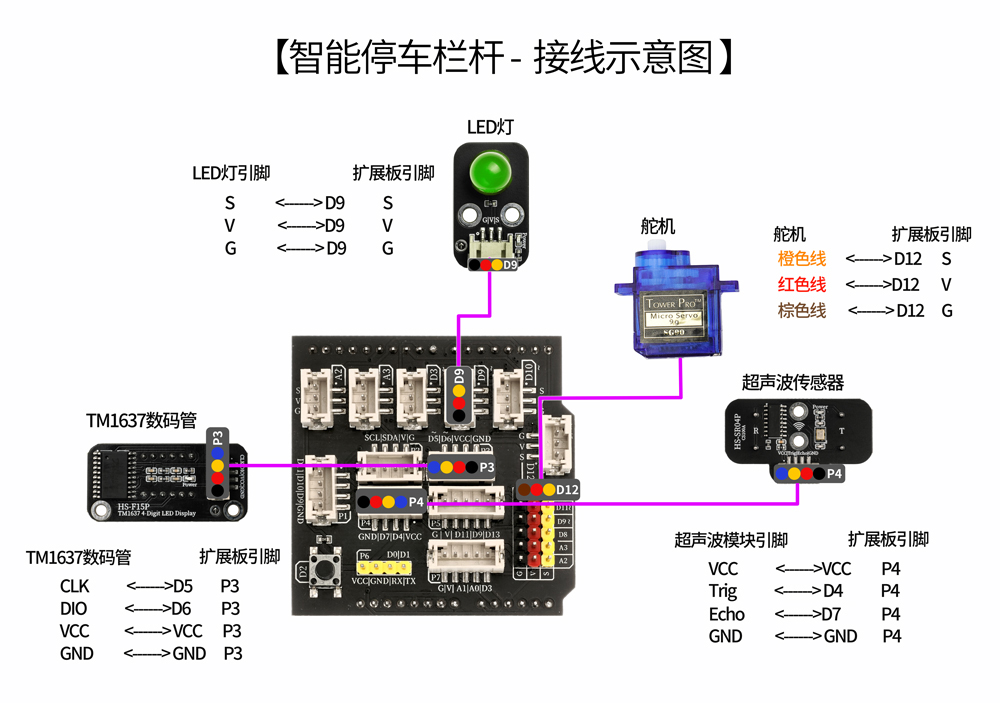

首先把HS-UNO-EXP2扩展板插入UNO-R3开发板上,然后参考【智能停车栏杆-接线示意图】把TM1637数码管、超声波传感器、LED灯、舵机端子线插入HS-UNO-EXP2扩展板上。注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:18

HS-E04智能停车栏杆

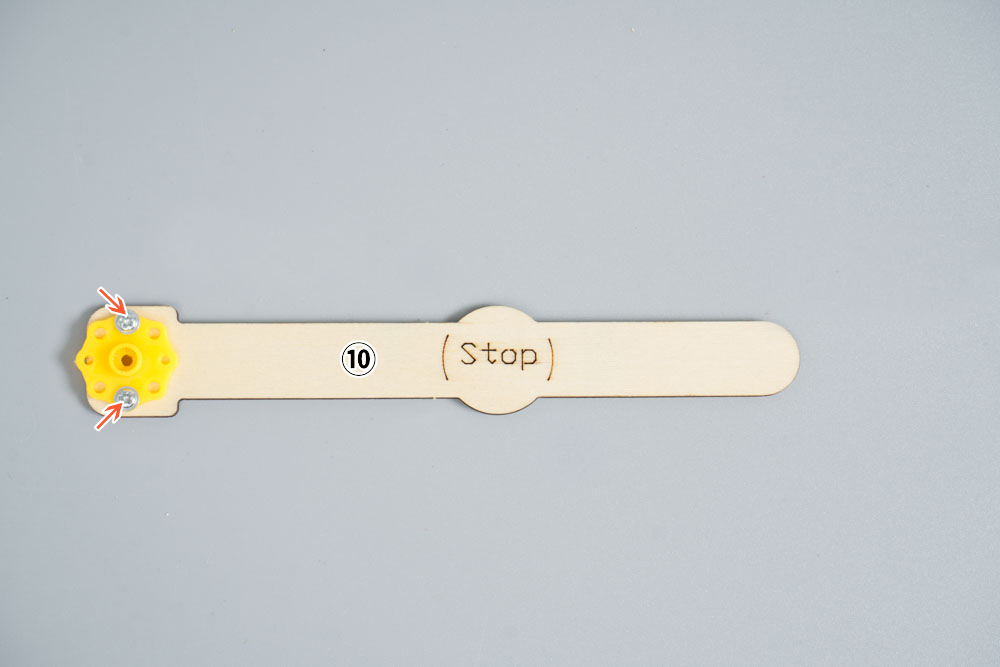

用4mm粗纹螺丝把舵机盘安装在⑩号板上。


STEP:19

HS-E04智能停车栏杆

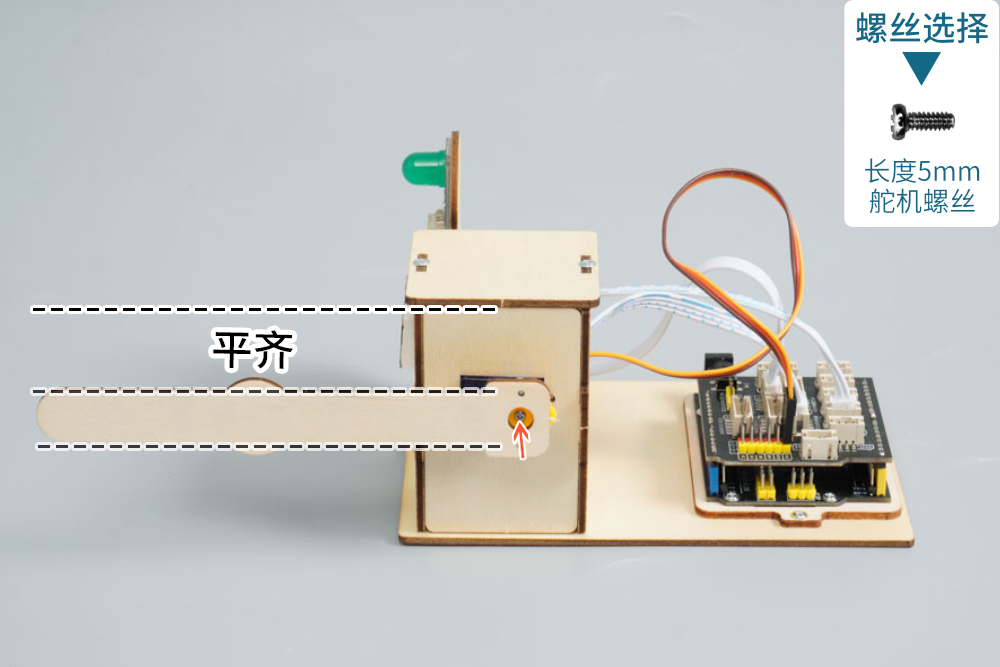

用5mm舵机螺丝把舵机盘安装在舵机上,舵机螺丝在舵机袋子里。注意:安装时不要转动舵机。注意:请务必断电情况下安装舵机盘(臂),舵机通电时候不要有机械阻力如拧螺丝、 掰 、 扯,阻力大于舵机扭力会发烫烧坏舵机。


STEP:20

HS-E04智能停车栏杆

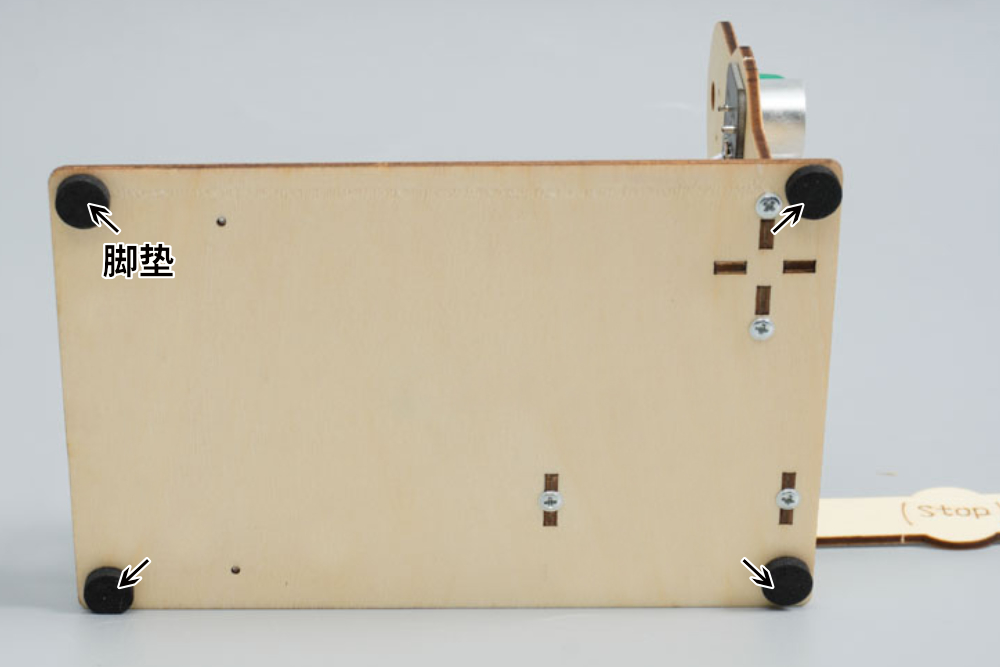

在⑥号板底部贴上四个脚垫。


STEP:21

HS-E04智能停车栏杆

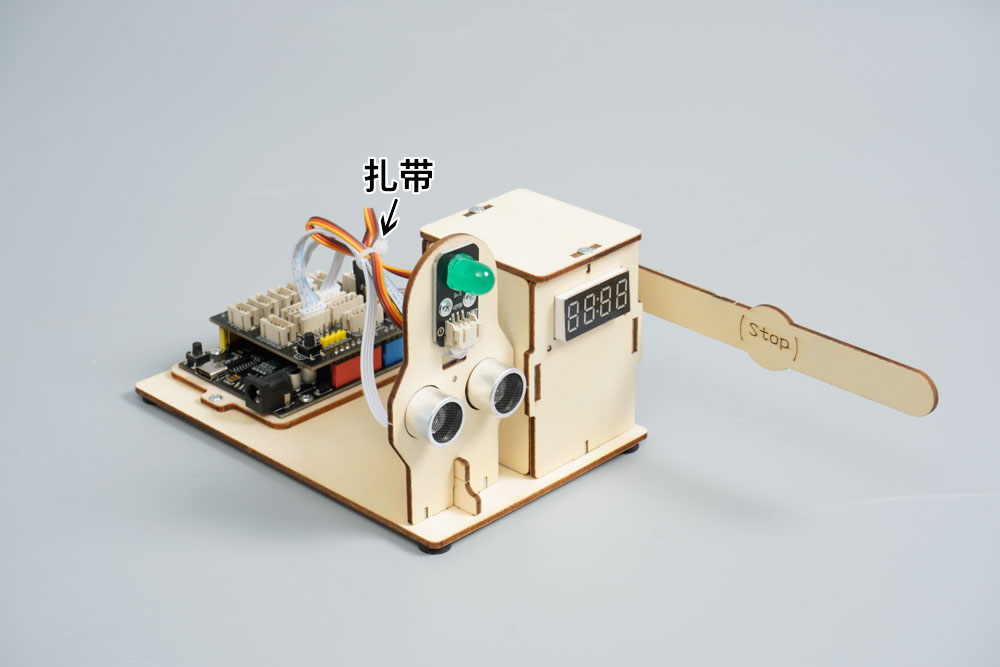

使用扎带把导线扎好,然后剪掉多余的扎带。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。


STEP:22

HS-E04智能停车栏杆

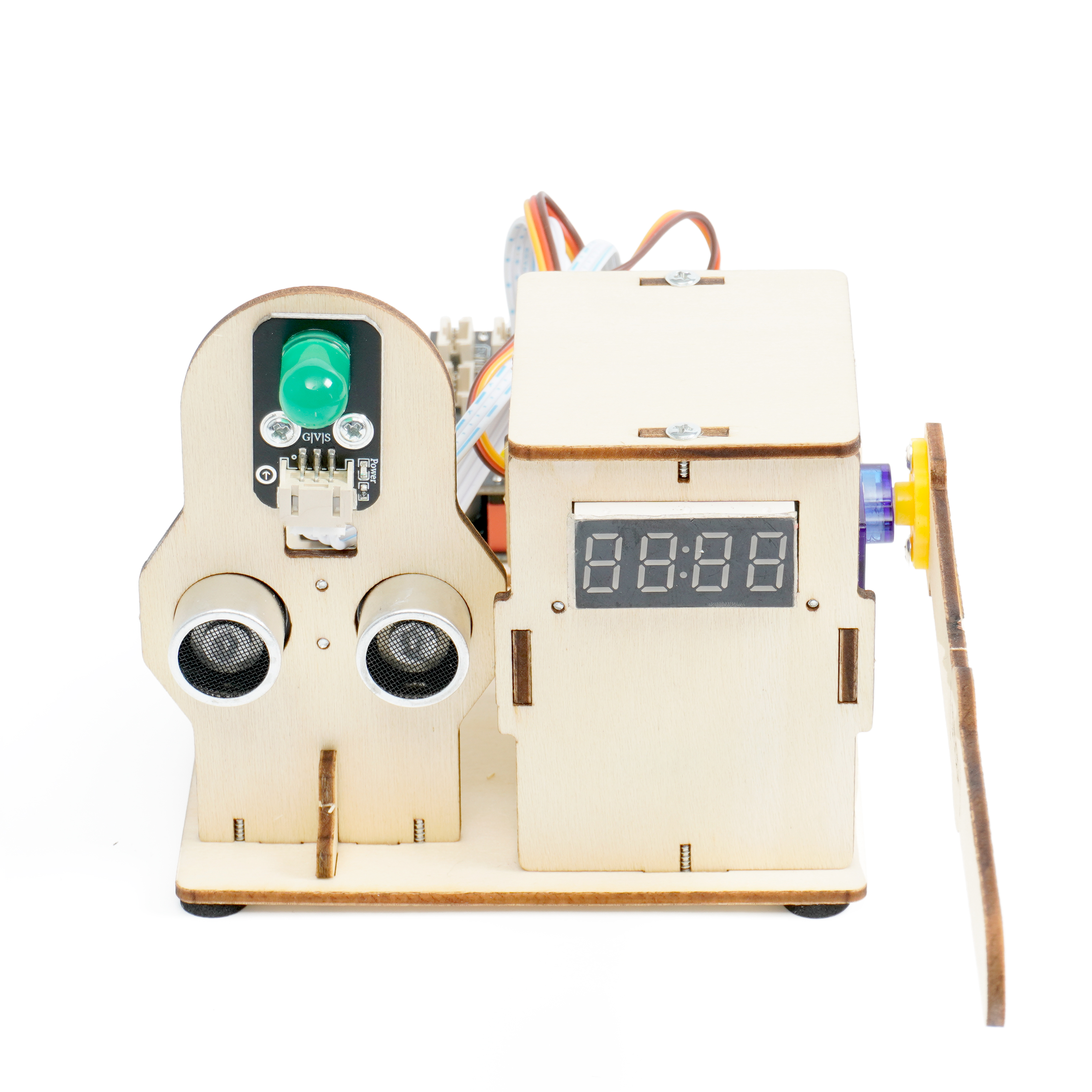

智能停车栏杆制作完成!使用米思齐Mixly软件将该套件的5超声波停车栏杆示例程序上传至UNO-R3开发板,超声波停车栏杆可实现:超声波检测距离少于15cm,抬杆(舵机转到1度),LED灯亮;当超声波检测距离大于15cm,数码管倒计时,LED闪烁,数码管为0时放下栏杆(舵机转到90度),LED灯熄灭。
警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制超声波停车栏杆。

示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


注意:超声波停车栏杆如果需要脱机工作,请自备或者购买DC头6V-12V电源和14500尖头锂电池。
