OLED 显示屏模块
- 介绍
- 原理图
- 模块参数
- 电路板尺寸
- 添加Arduino库文件
- ArduinoIDE 和 Python示例程序
- 米思齐 Mixly 示例程序(图形化语言)
- Arduino测试环境搭建
- 视频教程
- 测试结论
1、介绍 点这里回到目录
OLED( Organic Light- Emitting Diode.)有机发光二极管又称为有机激光显示、OLED显示技术具有自发光的特性、采用非常薄的有机材料涂层、和玻璃基板、当有电流通过时、这些有机材料就会发光、而且OLED显示屏幕可视角大、功耗低、OLED由于同时具备自发光、不需背光源(只上电是不会亮的、驱动程序和接线正确才会点亮)、对比度高、厚度薄、视角广、反应速度快、可用于挠曲面板、使用温度范围广、结构及制程等优异之特性、先接触的1286屏都是LCD的、需要背光、功耗较高而OLED的功耗低、更加适合小系统、由于两者发光材料的不在不同的环境中、OLED的显示效果好、模块供电可以是33V也可以是5V、不需要修改模块电路、OLED屏具有多个控制指令可以控制OLED的亮度、对比度、开关升压电路等指令、操作方便、功能丰富、可显示汉字、ASC、图案等。

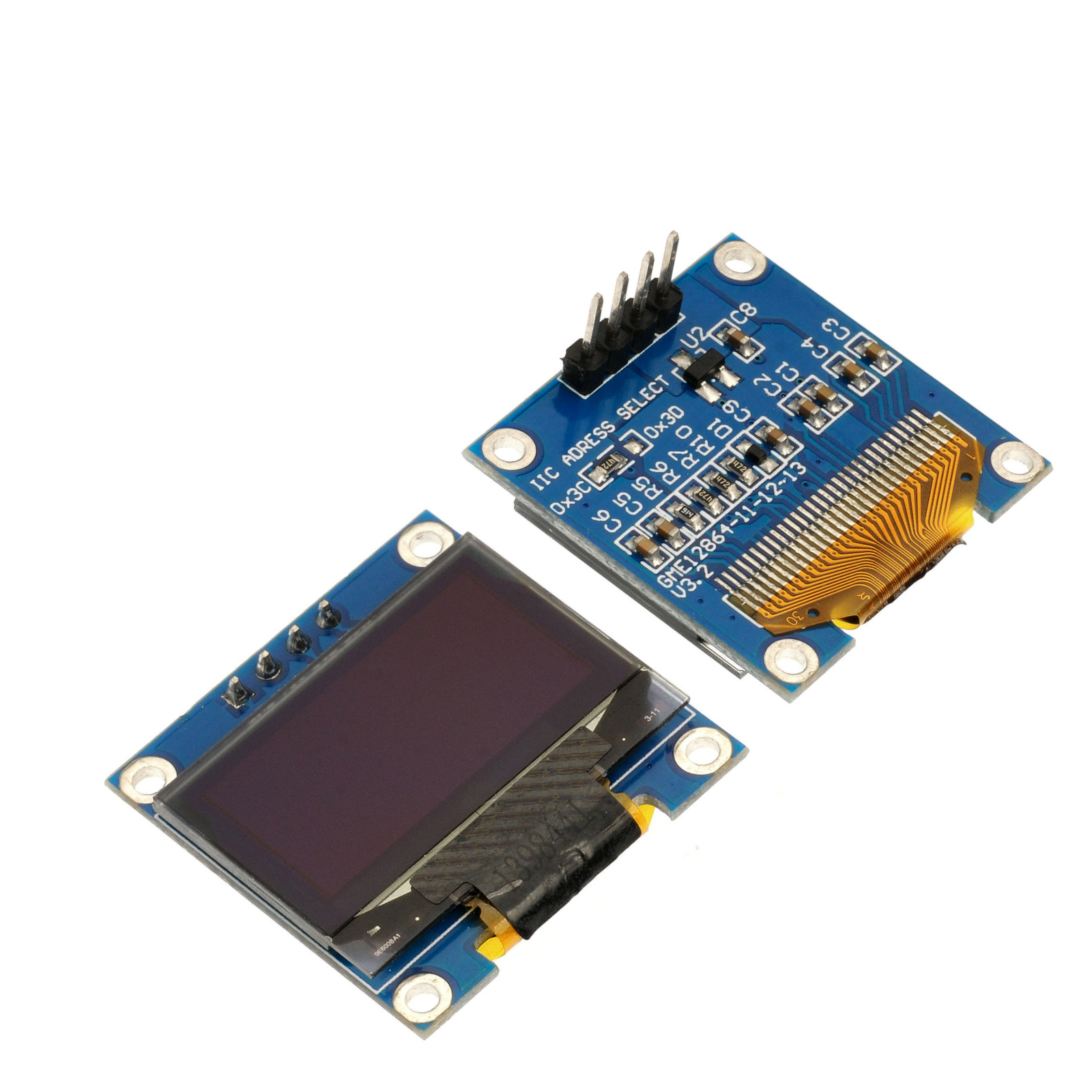

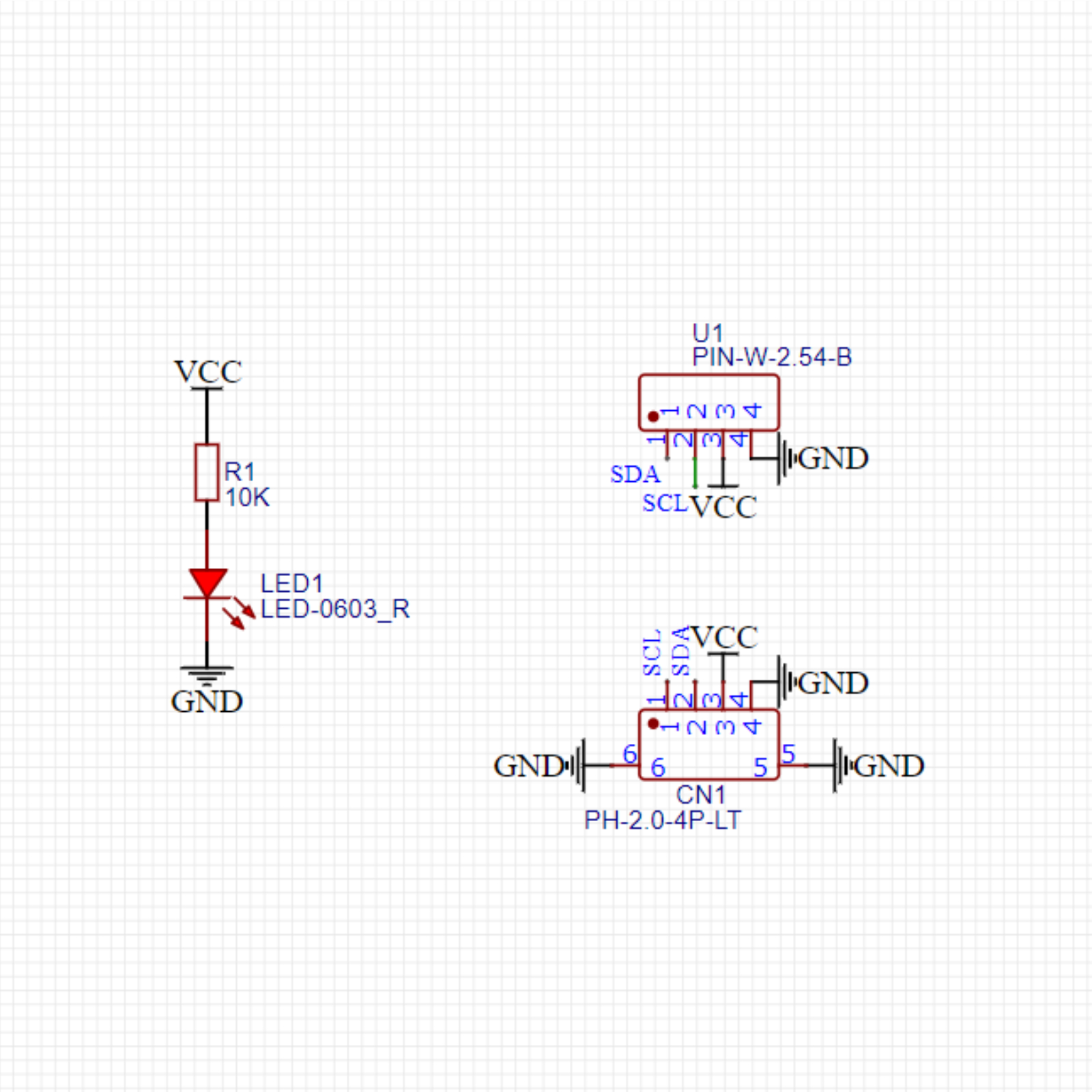

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
引脚名称 | 描述 |
---|---|
GND | GND(电源输入负极) |
VCC | VCC(电源输入正极) |
SCL | 时钟信号通信引脚 |
SDA | 双向数据通信引脚 |
-
供电电压:3.3V / 5V
-
连接方式:2.54mm排针
-
安装方式:螺丝固定

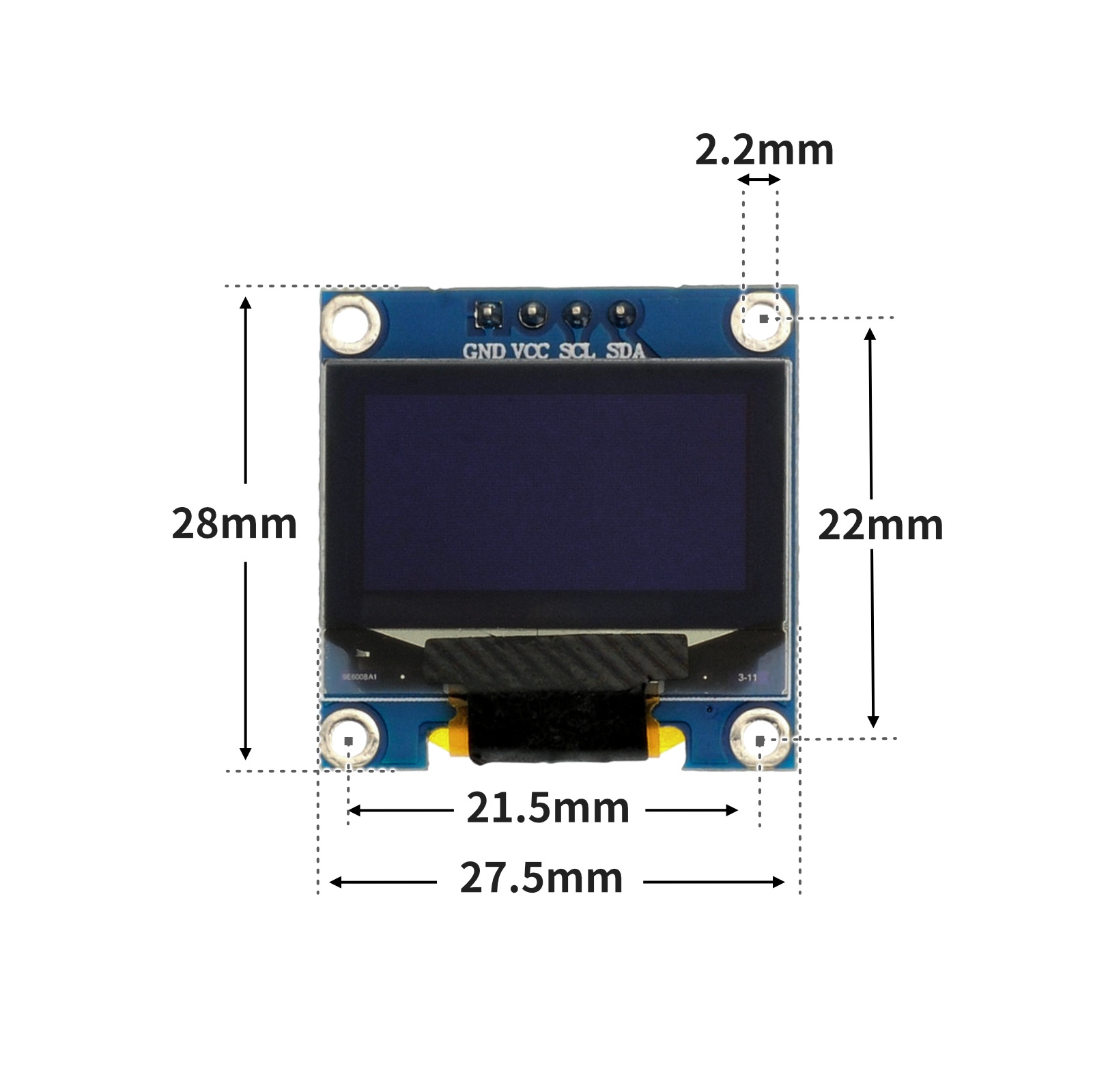

4、电路板尺寸 点这里回到目录
5、添加 Arduino库文件 点这里回到目录

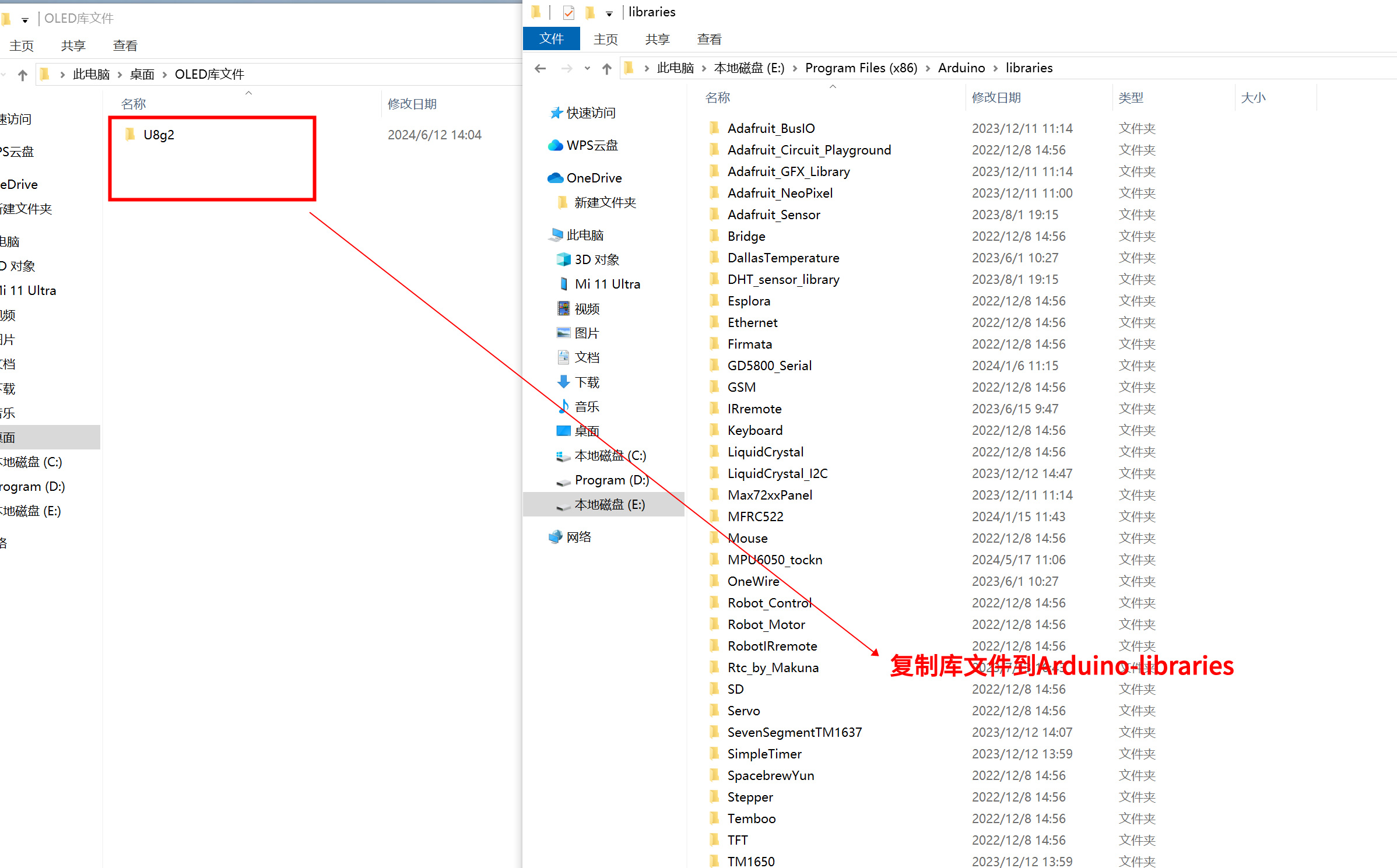

首先找到Arduino库文件夹:
把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:
库文件:点击下载
6、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板):点击下载
#include <U8g2lib.h> #include <Wire.h> #include "CEJU.h" #include "DW.h" U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE); //字体:华文黑体 字号:16px 显示文字:Hello /* ------------------------------------------------------------------------------------------------ | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | | | | | | | | ------------------------------------------------------------------------------------------------ */ //字体:华文黑体 字号:16px 显示文字:STEM /* ------------------------------------------------------------------------------------------------ | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | |0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | |0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | |0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | |0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 | | | | | | | | | ------------------------------------------------------------------------------------------------ */ void page1() { u8g2.setFont(u8g2_font_timR18_tf); u8g2.setFontPosTop(); u8g2.drawXBMP(20, 30, 48, 16, CEJU); u8g2.drawXBMP(60, 30, 48, 16, DW); } void setup(){ u8g2.setI2CAddress(0x3C*2); u8g2.begin(); } void loop(){ u8g2.firstPage(); do { page1(); }while(u8g2.nextPage()); }
示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):
import machine
import oled128x64
i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
oled = oled128x64.OLED(i2c_extend,address=0x3c,font_address=0x3A0000)
oled.shows('HelloSTEM')

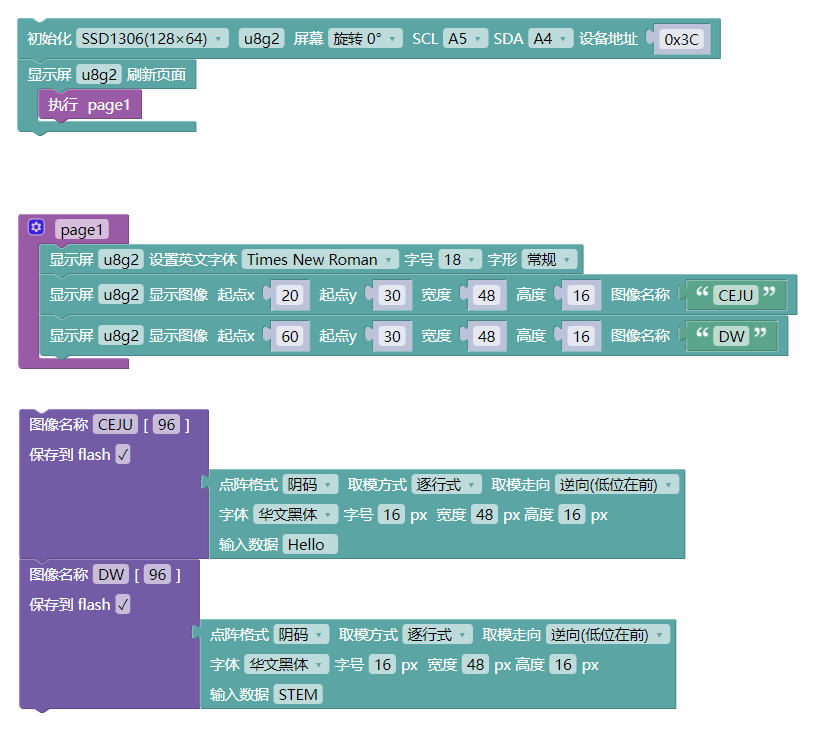

7、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录
示例程序(UNO开发板):点击下载

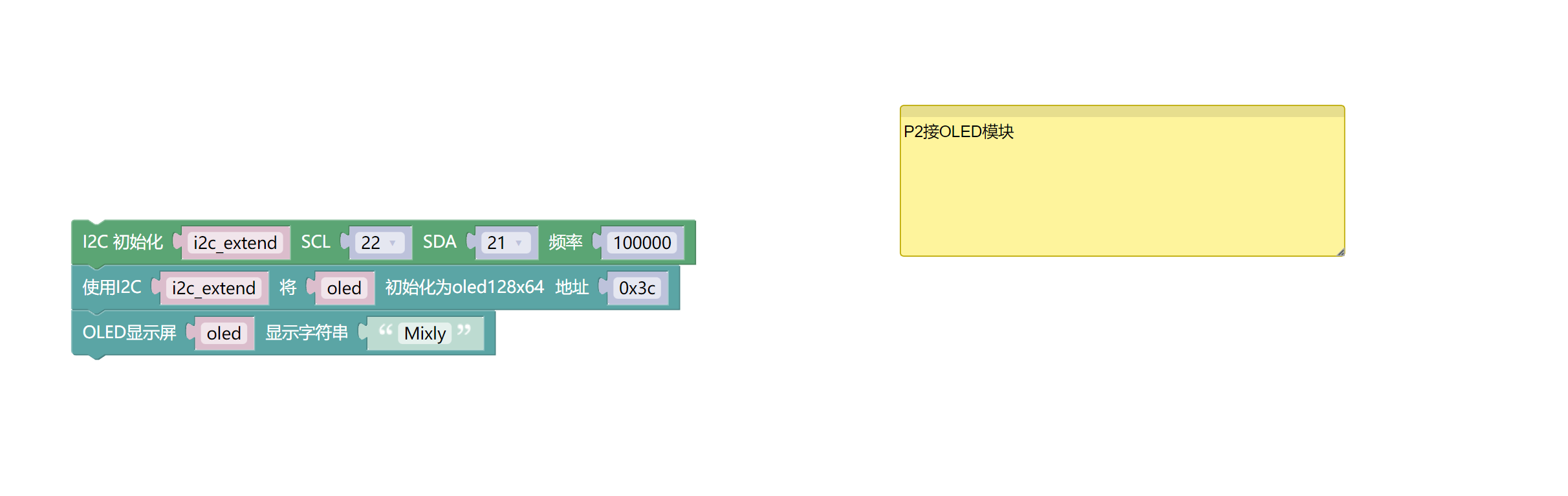

示例程序(ESP32开发板):点击下载
8、测试环境搭建 点这里回到目录
准备配件:
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- OLED显示屏*1
- 1P母对母杜邦线 *4条 或 2P母对母杜邦线 *2条

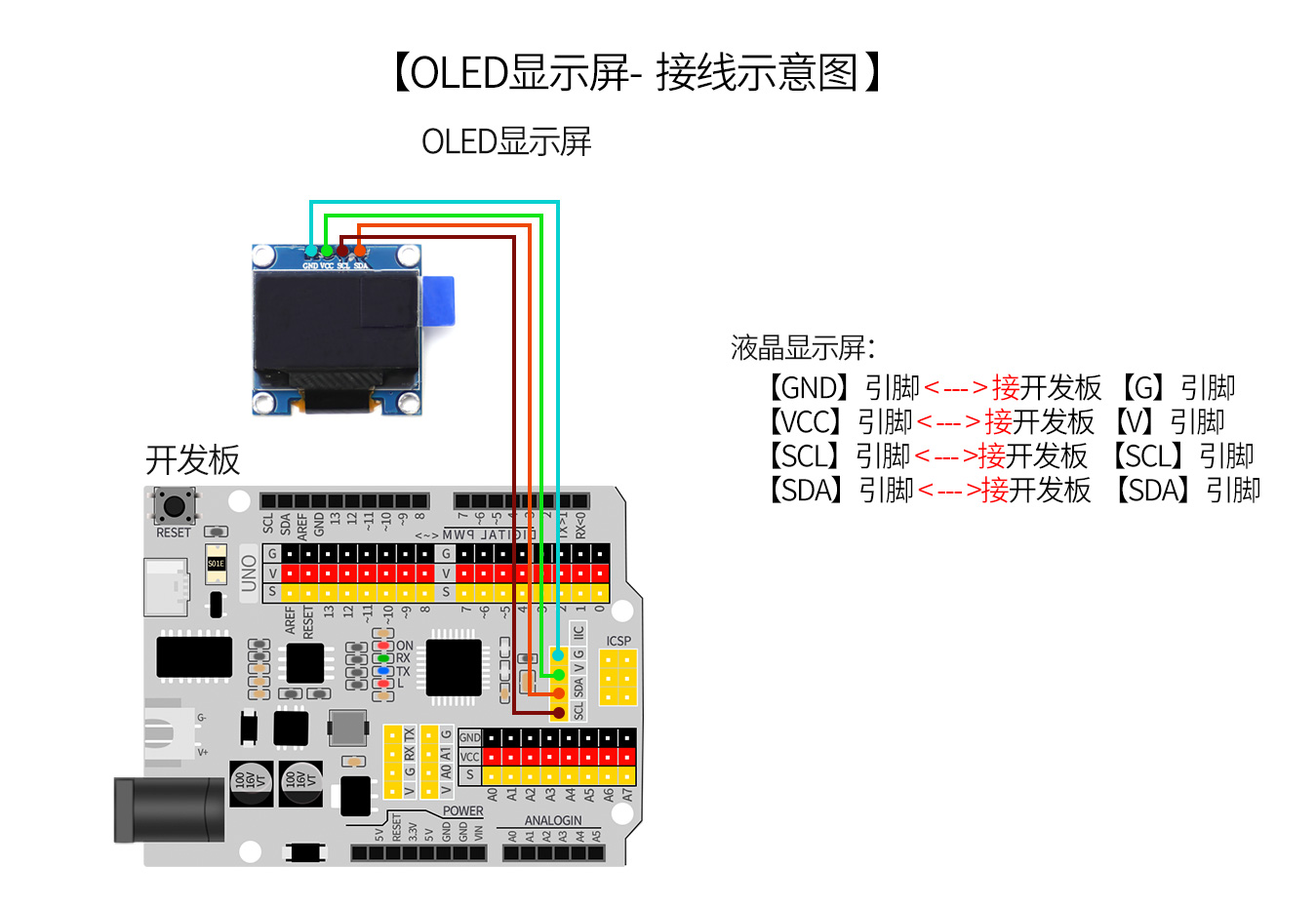

电路接线图:
9、视频教程 点这里回到目录
视频教程:点击查看

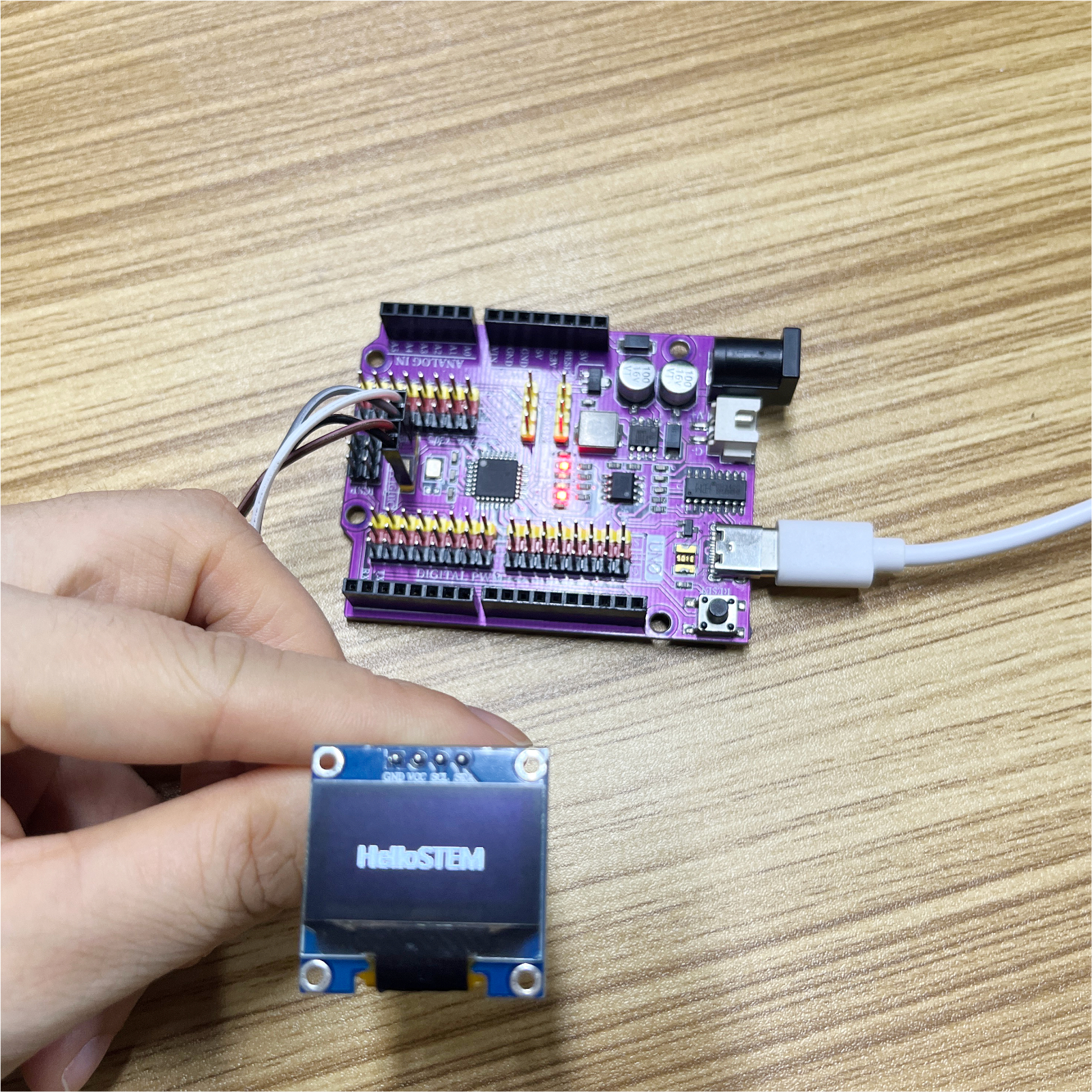

10、测试结论 点这里回到目录
在OLED屏上显示我们程序中设定好的文字及图片。
