HS-S30P 时钟模块
1、介绍 点这里回到目录

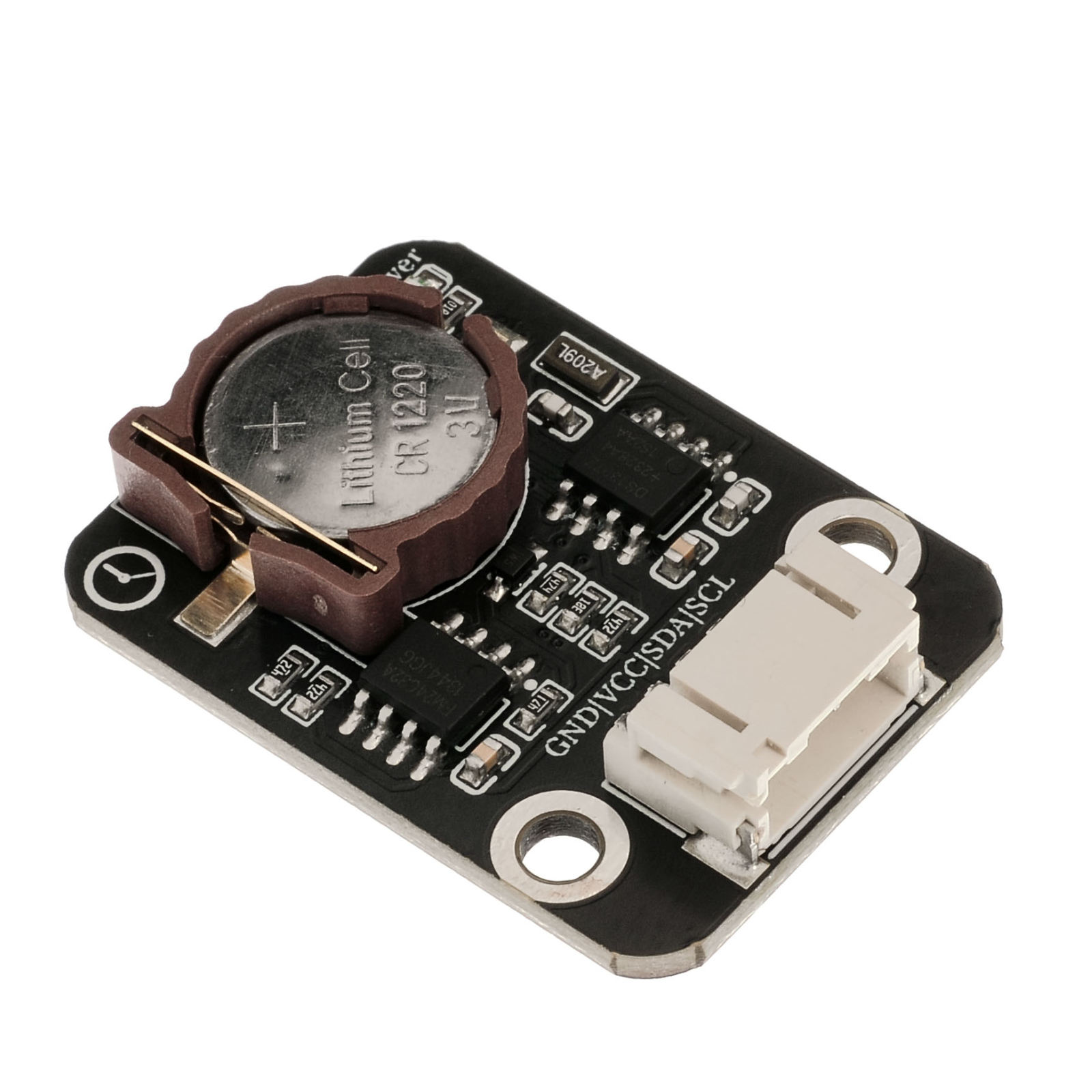

DS1307时钟模块是一款低功耗，具有56字节非失性RAM的全BCD码时钟日历实时时钟芯片，地址和数据通过两线双向的串行总线的传输，芯片可以提供秒，分，小时等信息，每一个月的天数能自动调整。AM/PM 标志位决定时钟工作于24小时或12小时模式，芯片有一个内置的电源感应电路，具有掉电检测和电池切换功能。DS1307时钟模块是一个集成了数字时钟的传感器，用户可以自己去编写程序，做成一个电子时钟。

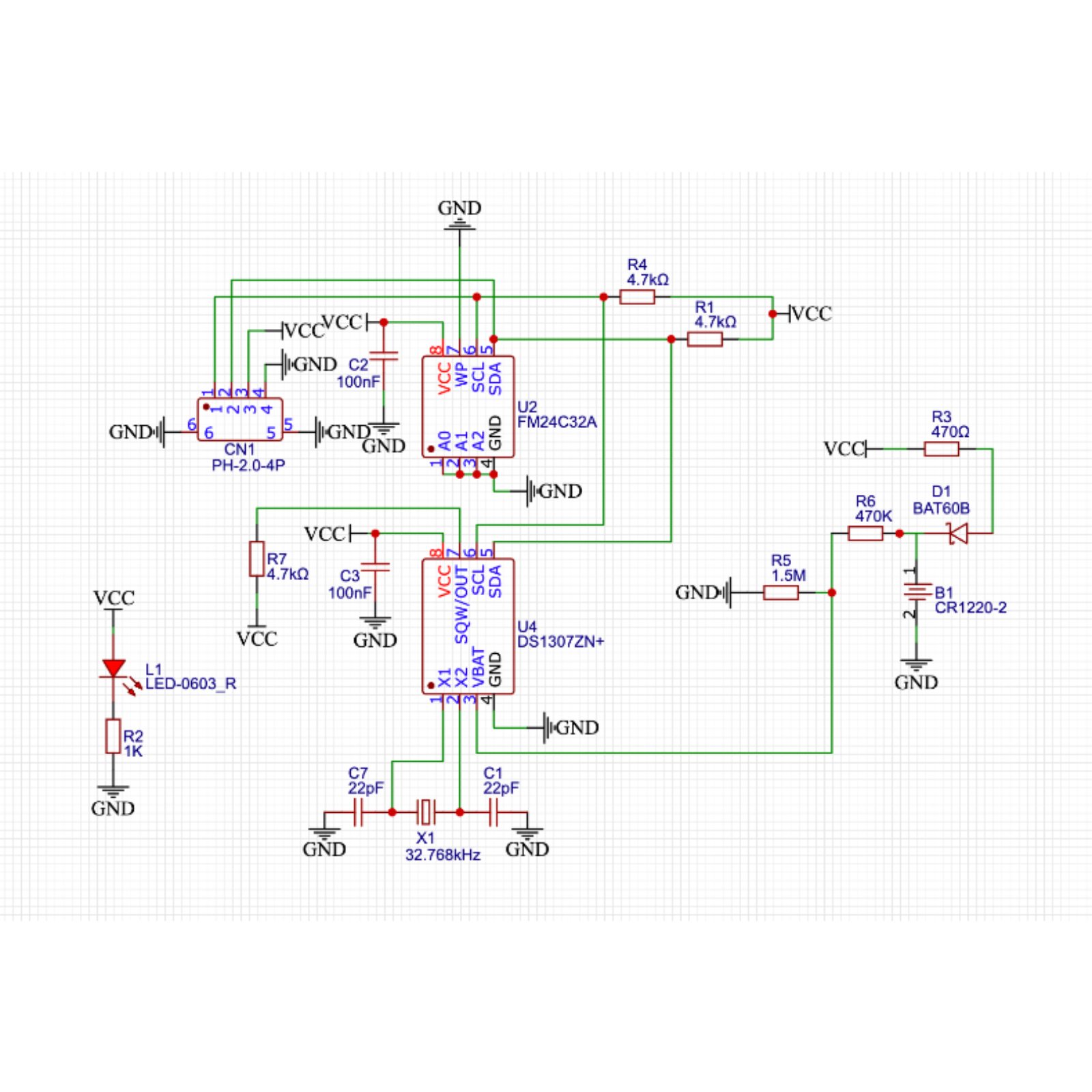

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| GND | GND（电源输入负极） |
| VCC | VCC（电源输入正极） |
| SDA | 串行数据引脚 |
| SCL | 串行时钟引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：螺丝固定

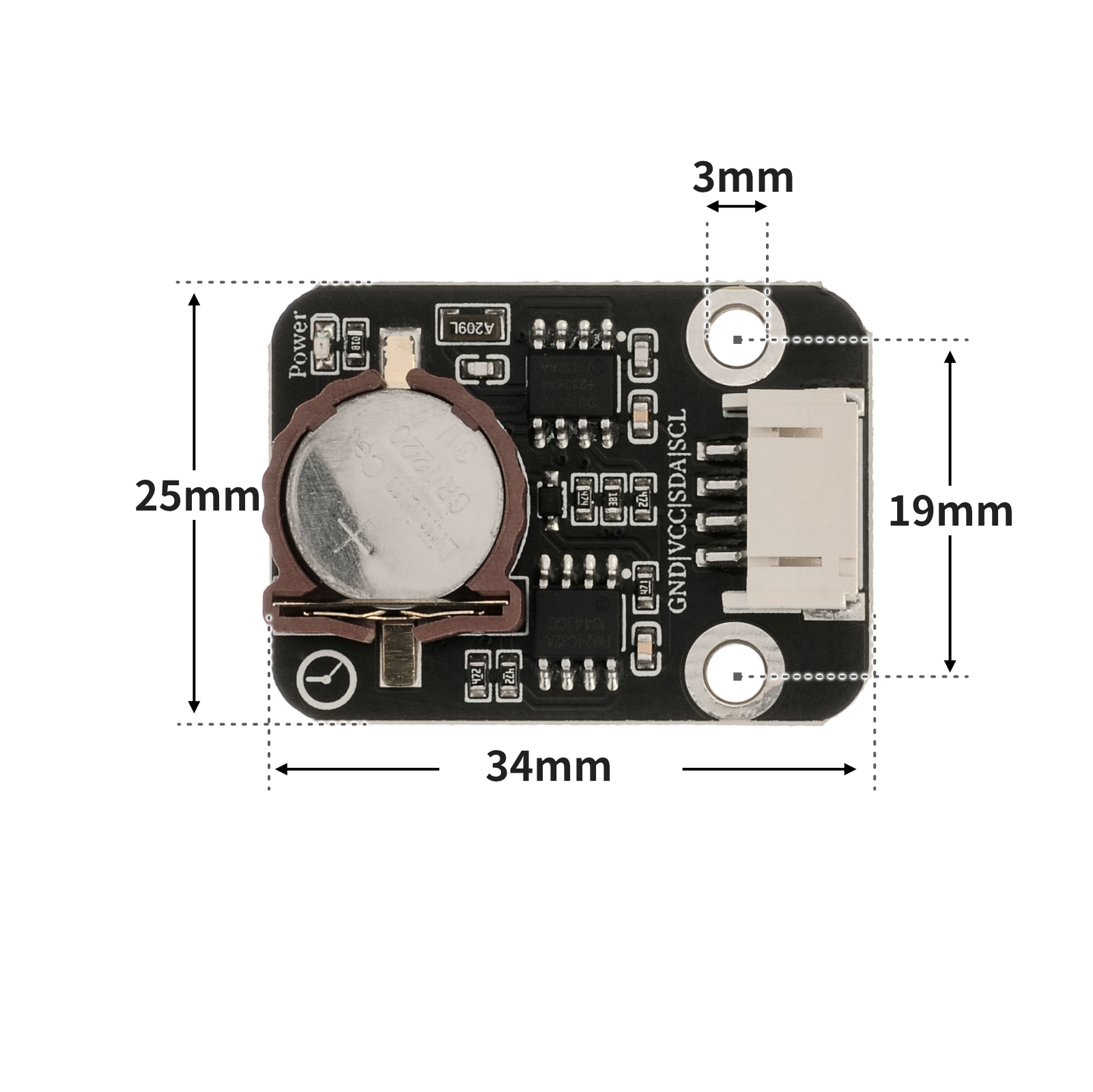

4、电路板尺寸 点这里回到目录
5、添加 Arduino库文件 点这里回到目录

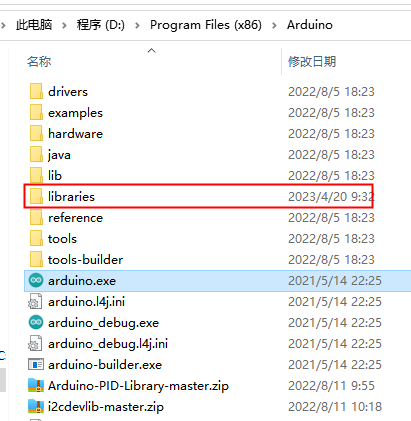

首先找到Arduino库文件夹：

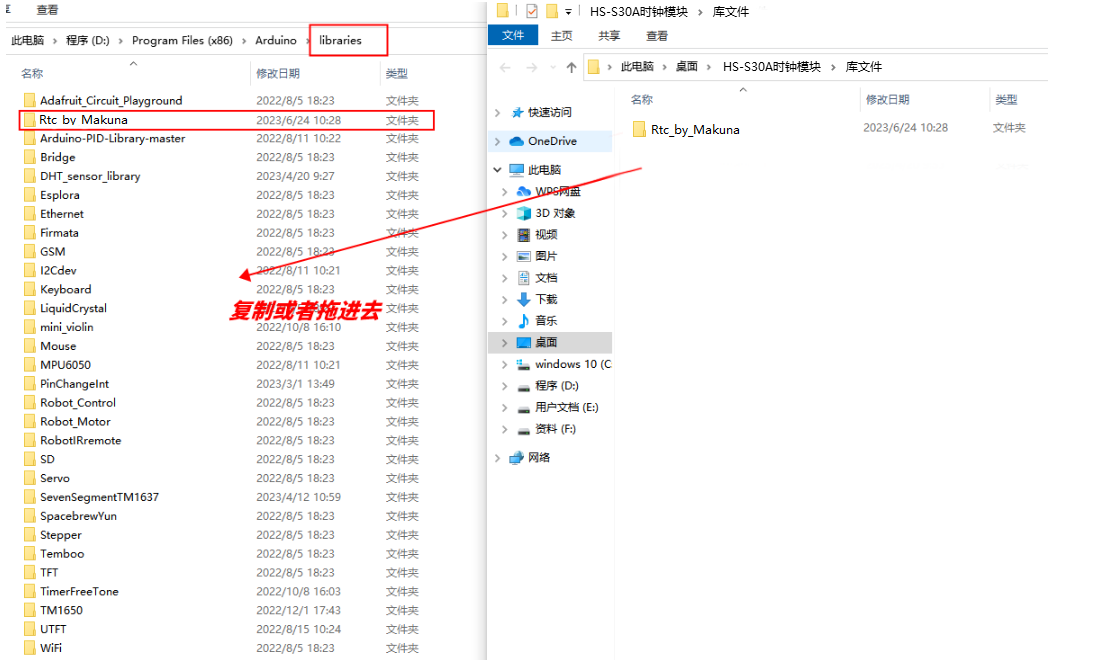

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：
库文件：点击下载
6、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
#include <RtcDS1307.h>
#include <Wire.h>
RtcDS1307<TwoWire> Rtc(Wire);
void setup(){
Serial.begin(9600);
Rtc.Begin();
Rtc.SetIsRunning(true);
Rtc.SetDateTime(RtcDateTime(__DATE__, __TIME__));
}
void loop(){
//DS1307时钟模块接开发板llc（A4，A5）
Serial.print(String(String("Date") + String("：")) + String(String(Rtc.GetDateTime().Year()) + String("-")) + String(String(Rtc.GetDateTime().Month()) + String("-")) + String(String(Rtc.GetDateTime().Day()) + String("-")));
Serial.println(String(String("Time") + String("：")) + String(String(Rtc.GetDateTime().Hour()) + String("-")) + String(String(Rtc.GetDateTime().Minute()) + String("-")) + String(Rtc.GetDateTime().Second()));
}

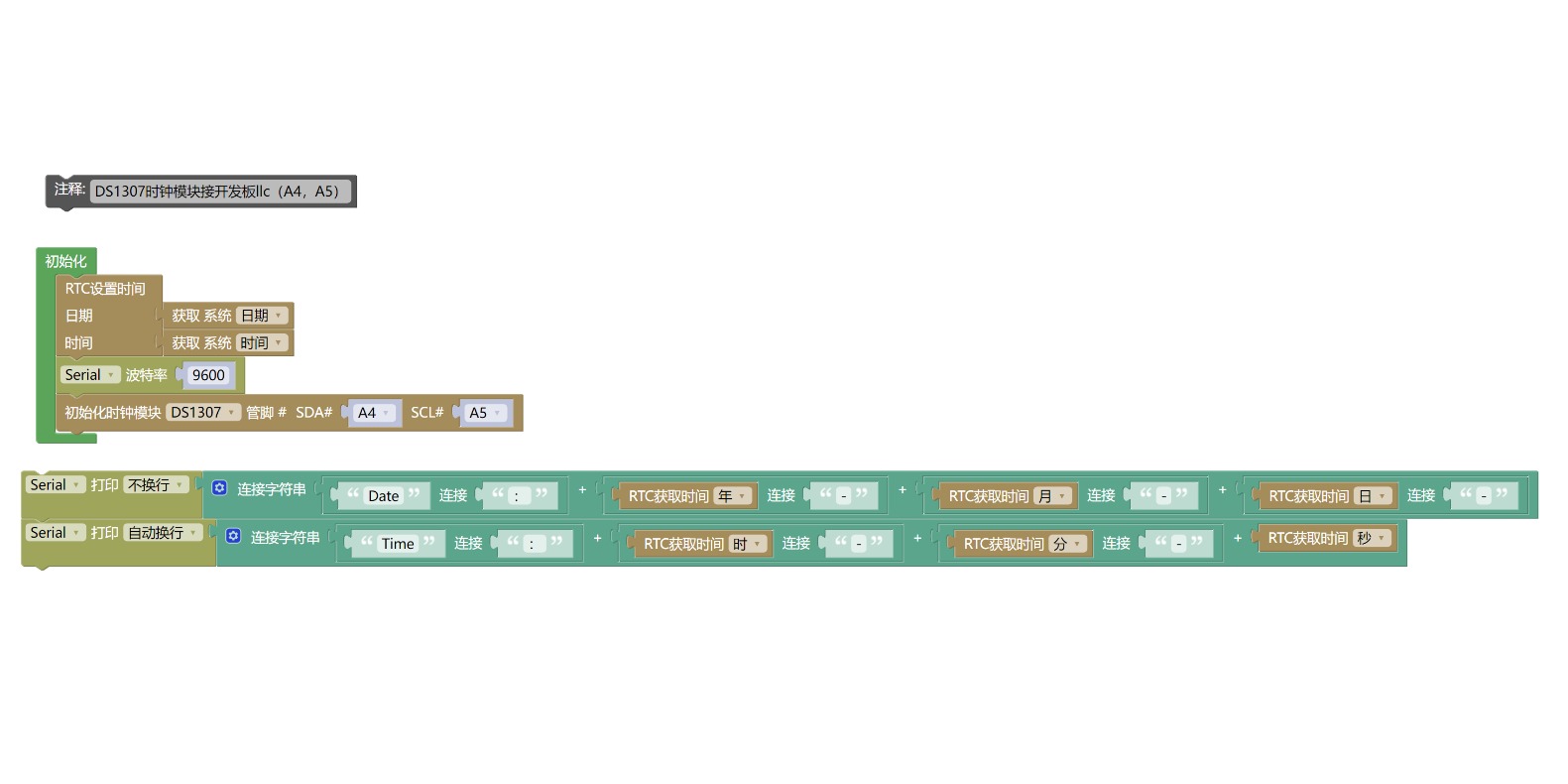

7、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
8、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- DS1307时钟模块*1
- PH2.0 6P端子转杜邦线 *1 或 PH2.0 6P双头端子线 *1

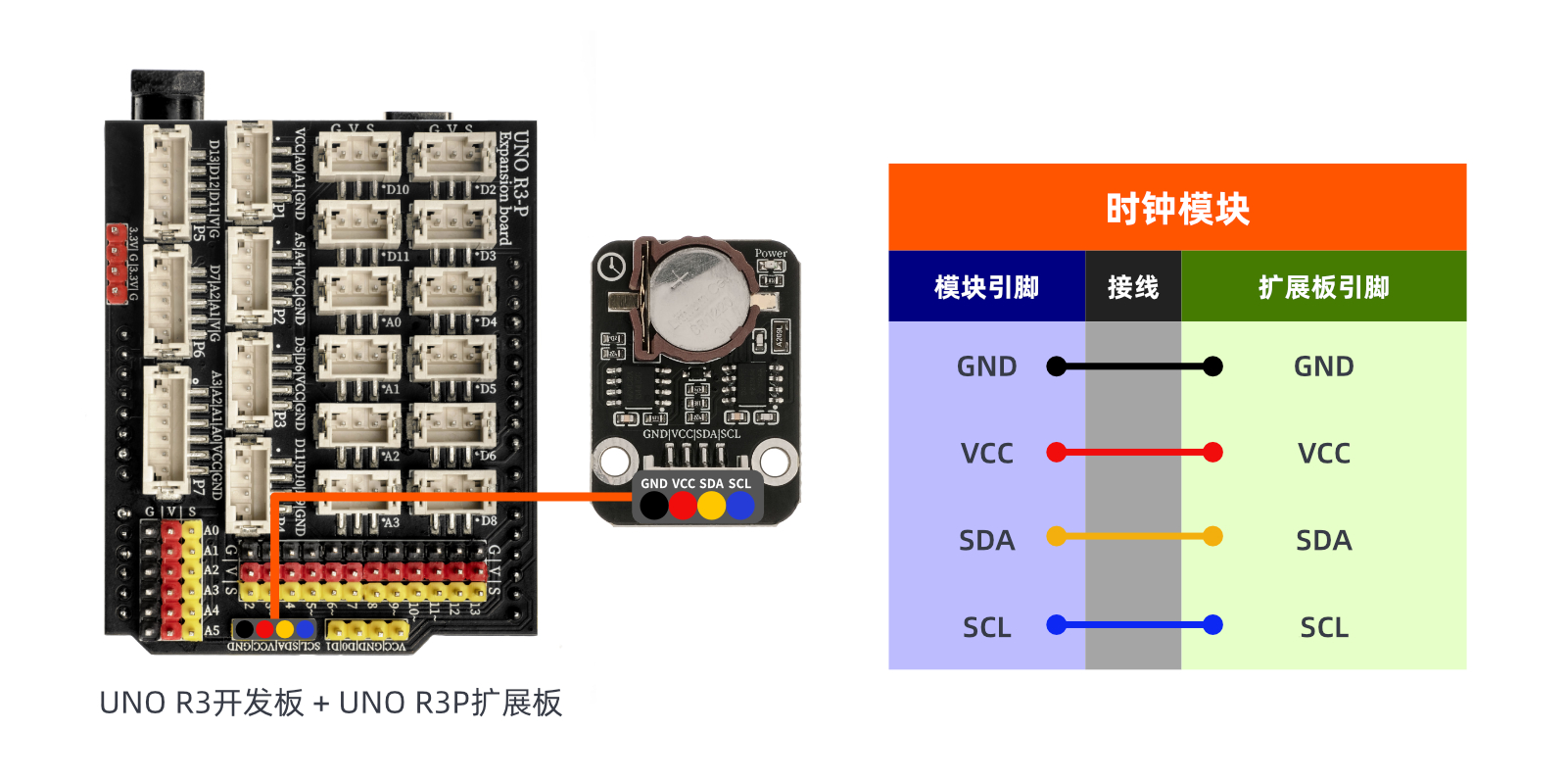

电路接线图：
9、视频教程 点这里回到目录
视频教程：点击查看
10、测试结论 点这里回到目录

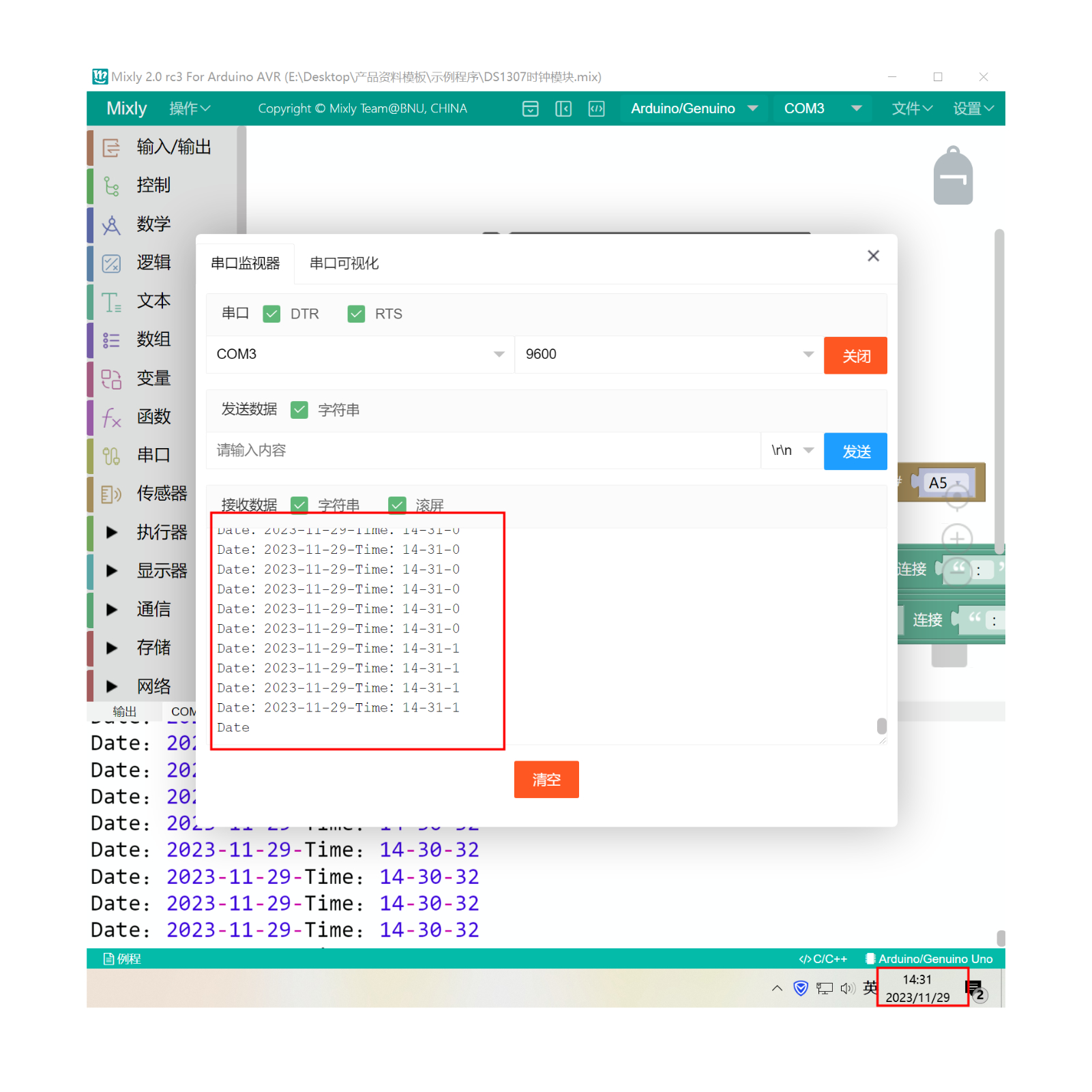

器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后， 打开Mxily串口监视器，串口打印DS1307时钟模块读取系统时间当前的日期和时间。
