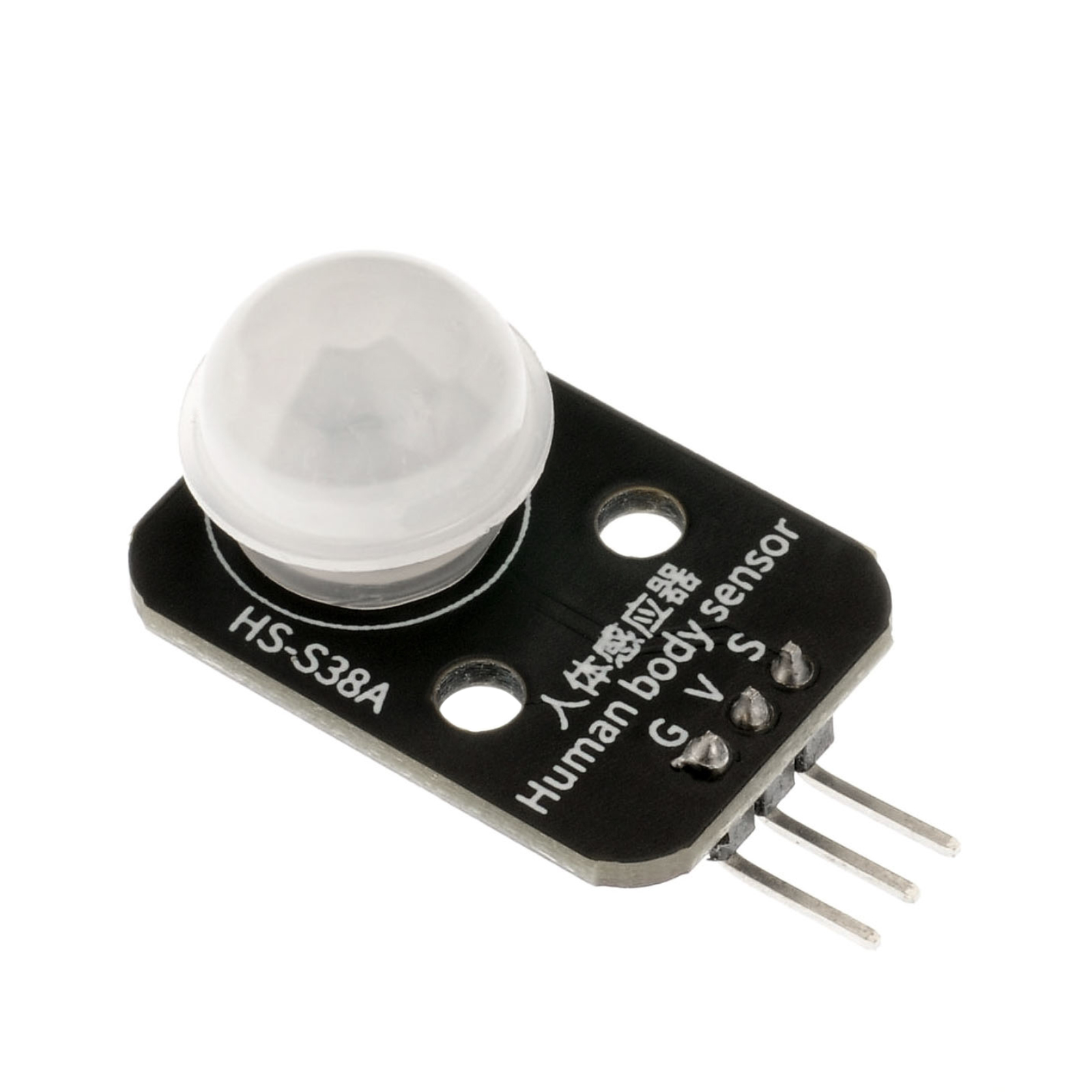

HS-S38A 人体感应器
1、介绍 点这里回到目录
小型人体感应模块是基于红外线技术的自动控制产品,灵敏度高，可靠性强，超小体积，超低电压工作模式。广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

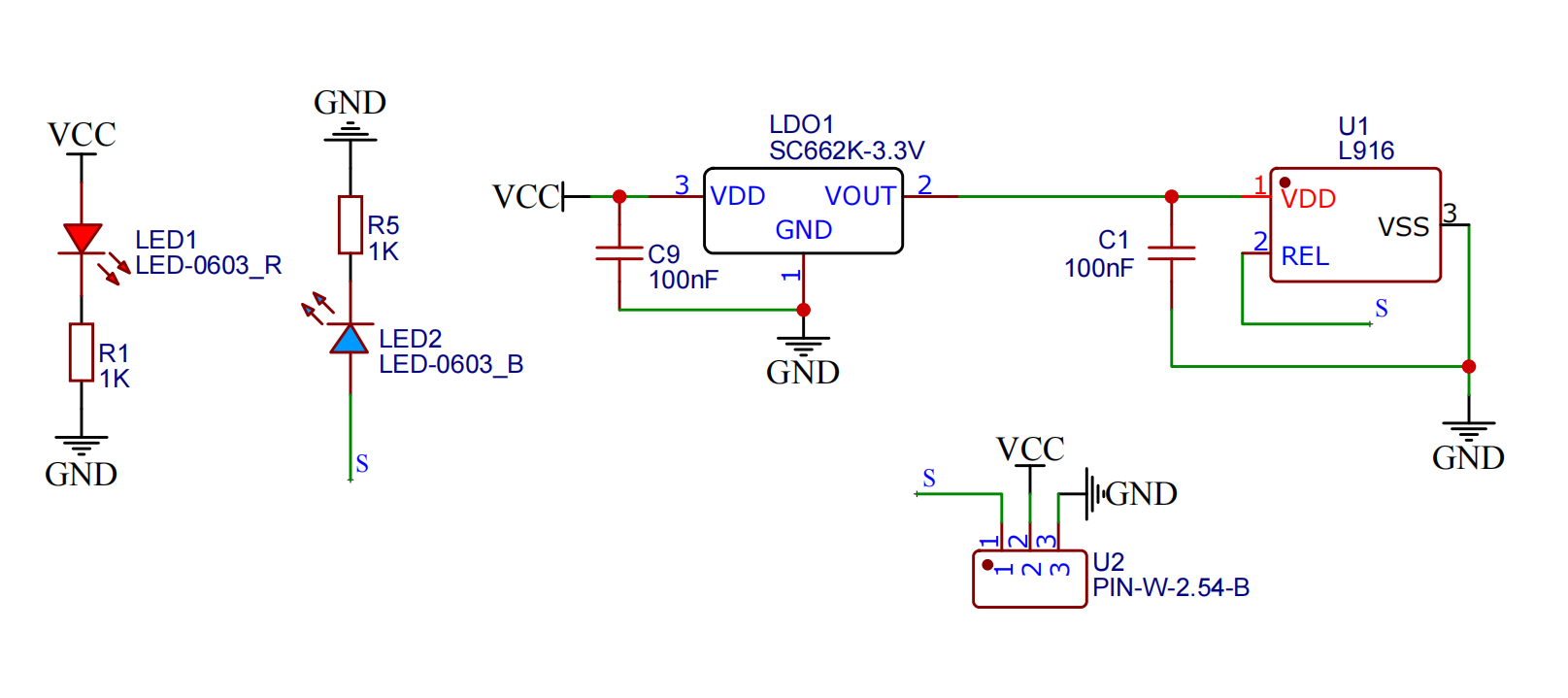

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

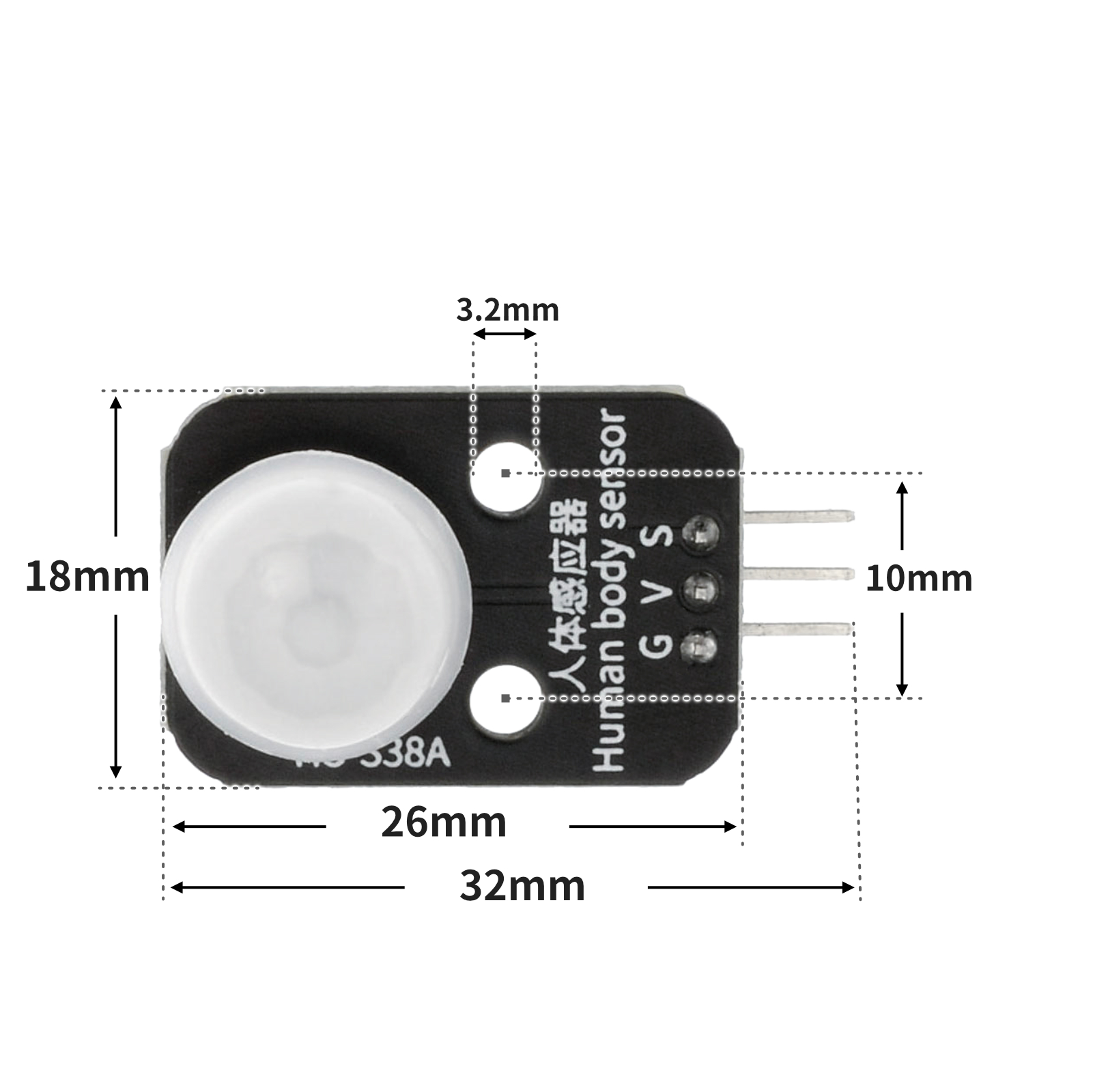

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板)：点击下载
void setup(){
Serial.begin(9600);
pinMode(4, INPUT);
pinMode(9, OUTPUT);
}
void loop(){
//人体传感器在检测到人体移动时，会产生一个高电平（1），使蜂鸣器响起；当未检测到范围内有人移动时，蜂鸣器不响。
if (digitalRead(4) == 1) {
digitalWrite(9,HIGH);
} else if (digitalRead(4) == 0) {
digitalWrite(9,LOW);
}
delay(500);
Serial.println(digitalRead(4));
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(1)
else:
pin4.value(0)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

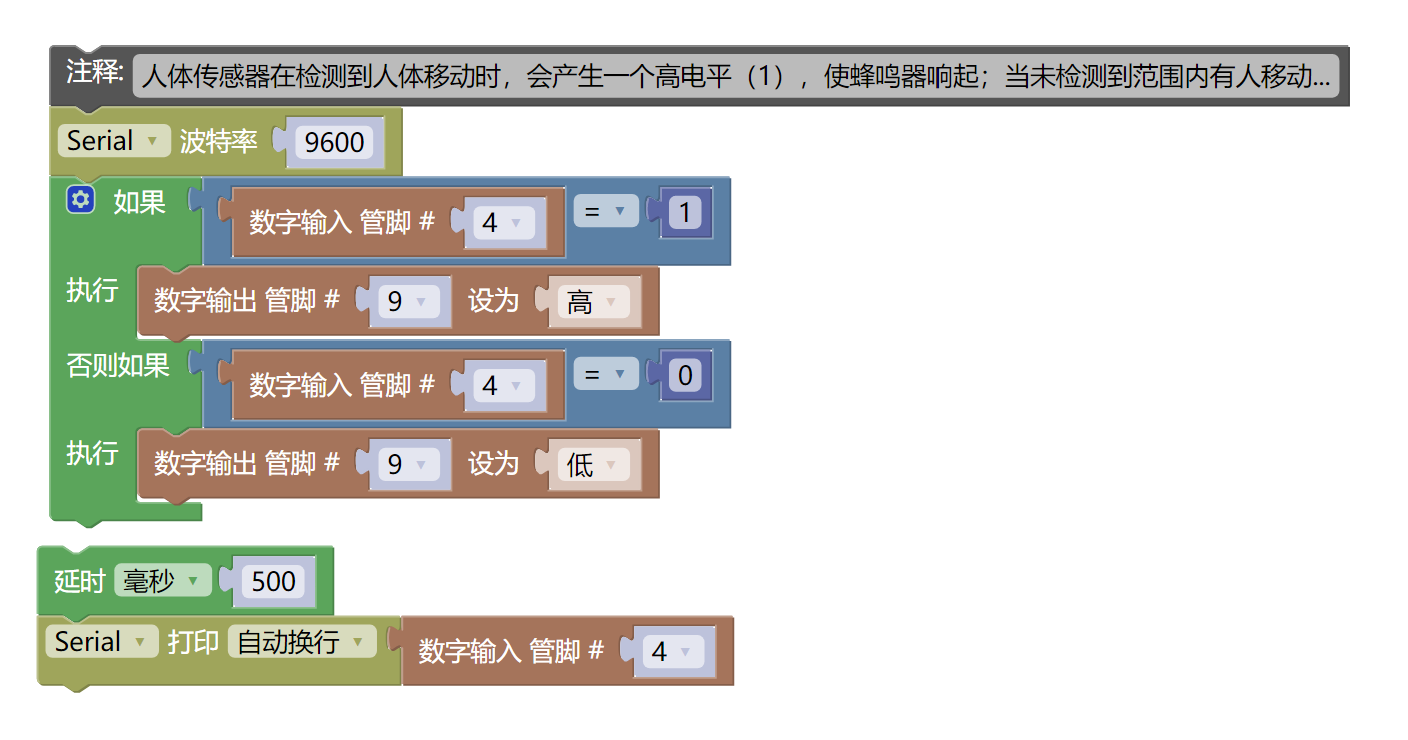

示例程序(UNO开发板)：点击下载

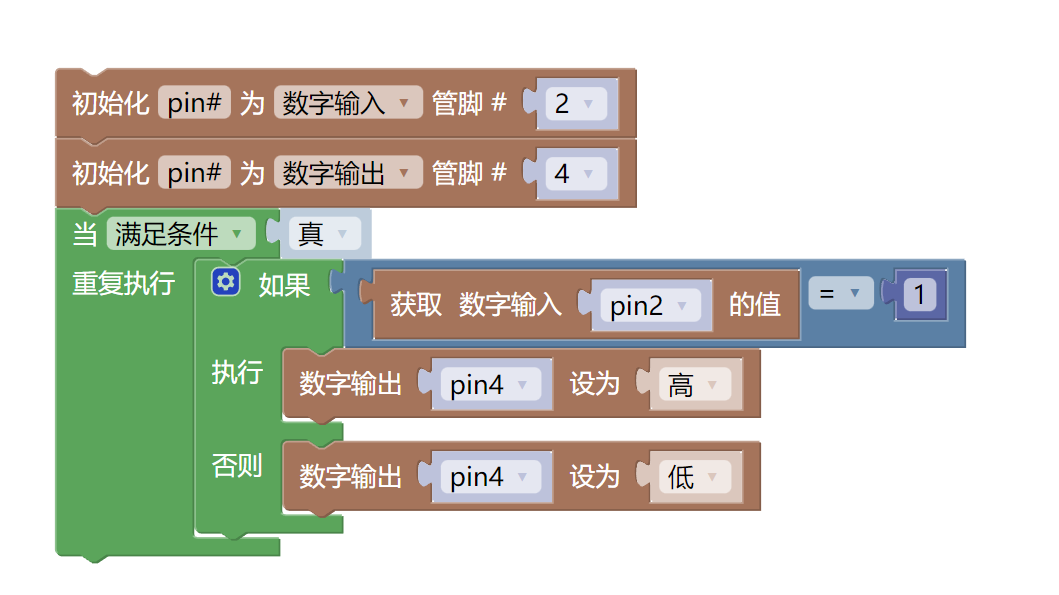

示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- 有源蜂鸣器模块（HS-F07A）*1
- 人体感应器模块（HS-S38A）*1
- 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

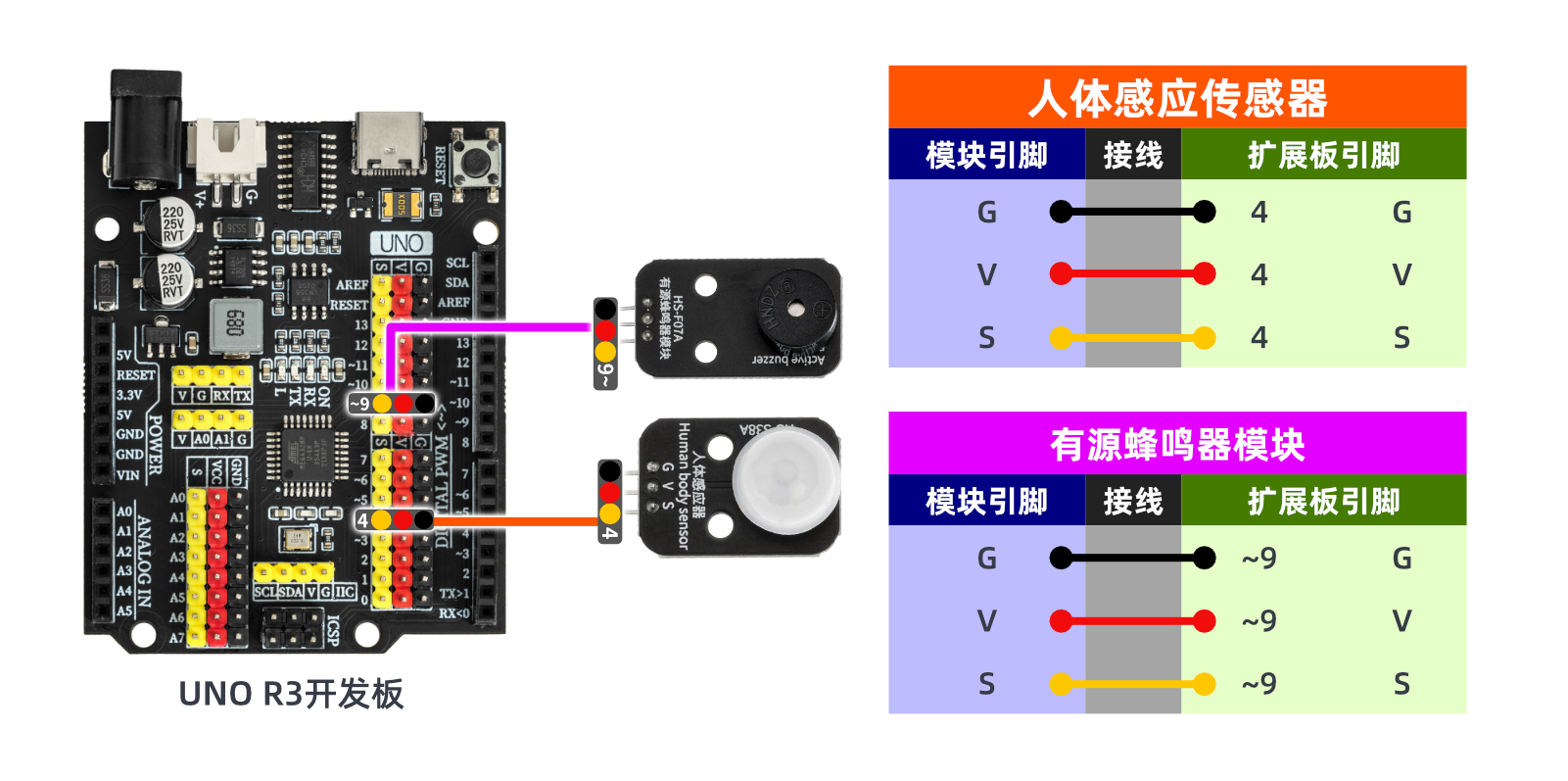

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
人体传感器在检测到人体移动时，会产生一个高电平（1），使蜂鸣器响起；当未检测到范围内有人移动时，蜂鸣器不响。
