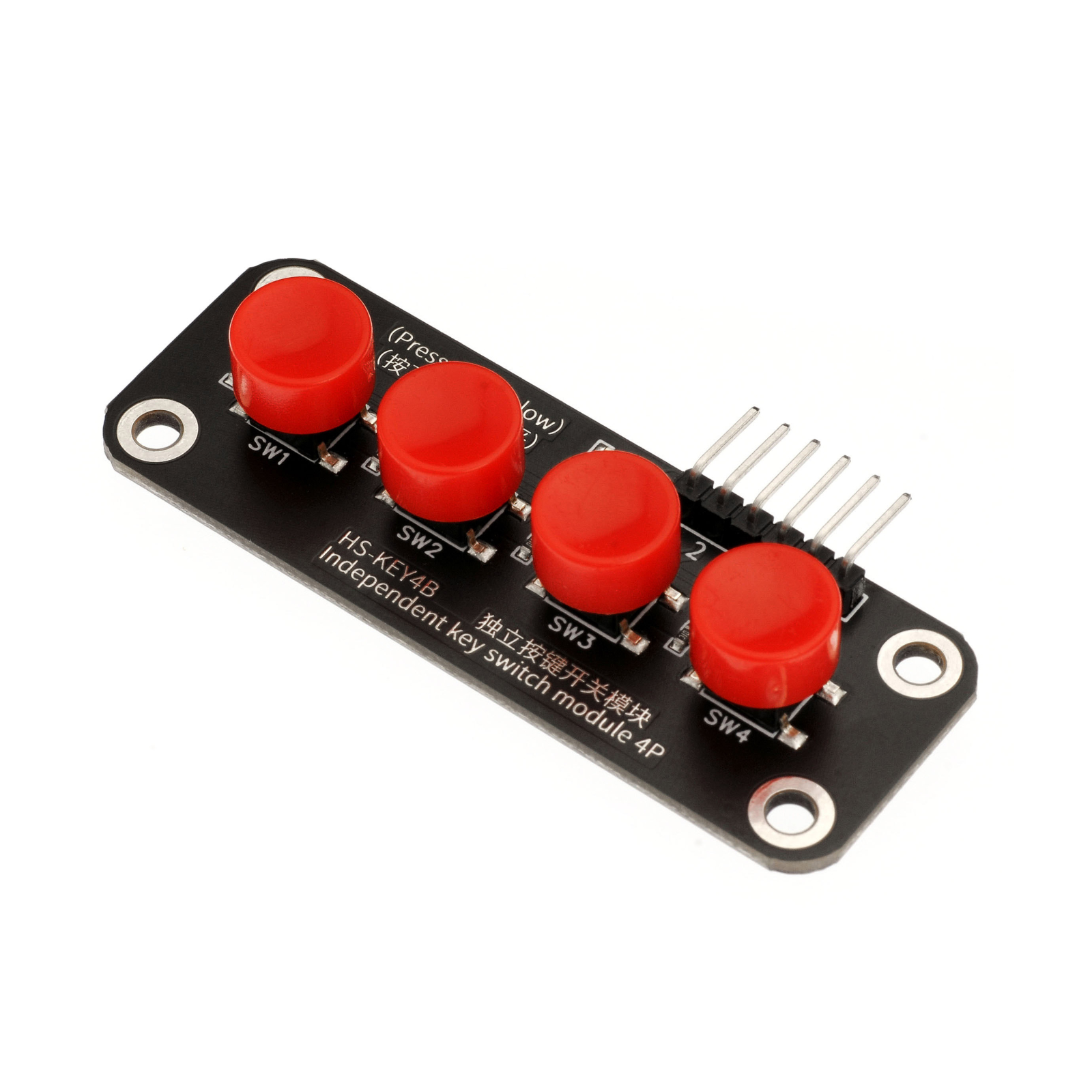

HS-KEY4B 独立按键开关模块4P
1、介绍 点这里回到目录
独立按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如下四脚线路图我们可以很清晰的发现，正常情况下，按键的 1 和 2、3 和 4 脚是相连的；当我们按下按键时，四个脚相互接通；松开按键时，恢复正常状态。利用数字 I/O 可以实现按键控制，数字 I/O 端口的含义是INPUT 和 OUTPUT 接口，现在让我们尝试在 Arduino 中使用 I / O 的 INPUT 功能，即该功能是在本实验中从外部设备读取输出值。我们使用按键和 LED 灯来完成使用 INPUT 和 OUTPUT 作为组合的实验。我们的按键模块当按键被按下时输出低电平，当松开时，输出是高电平。

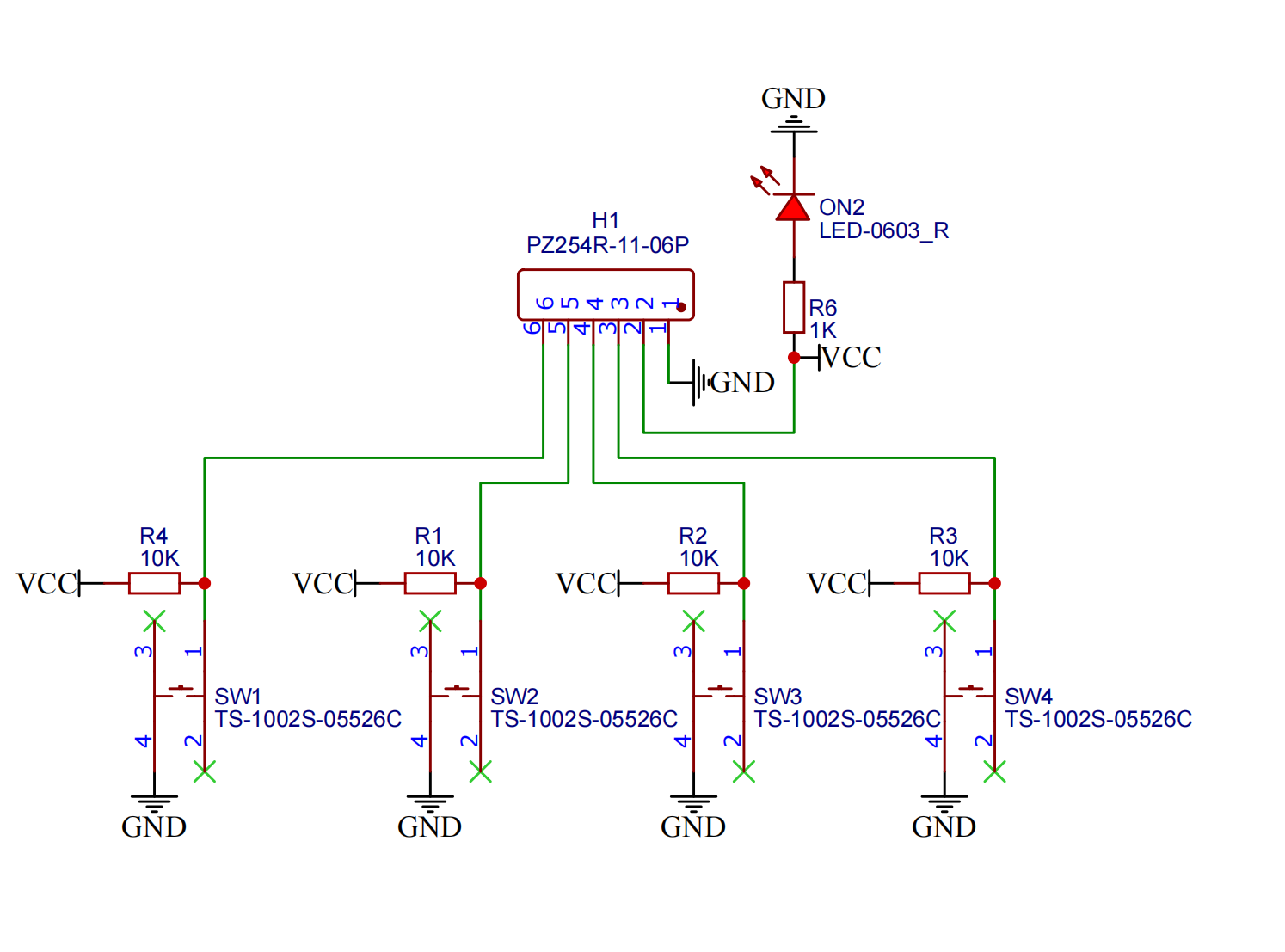

2、原理图 点这里回到目录
`
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| 1 | 数字信号引脚 |
| 2 | 数字信号引脚 |
| 3 | 数字信号引脚 |
| 4 | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

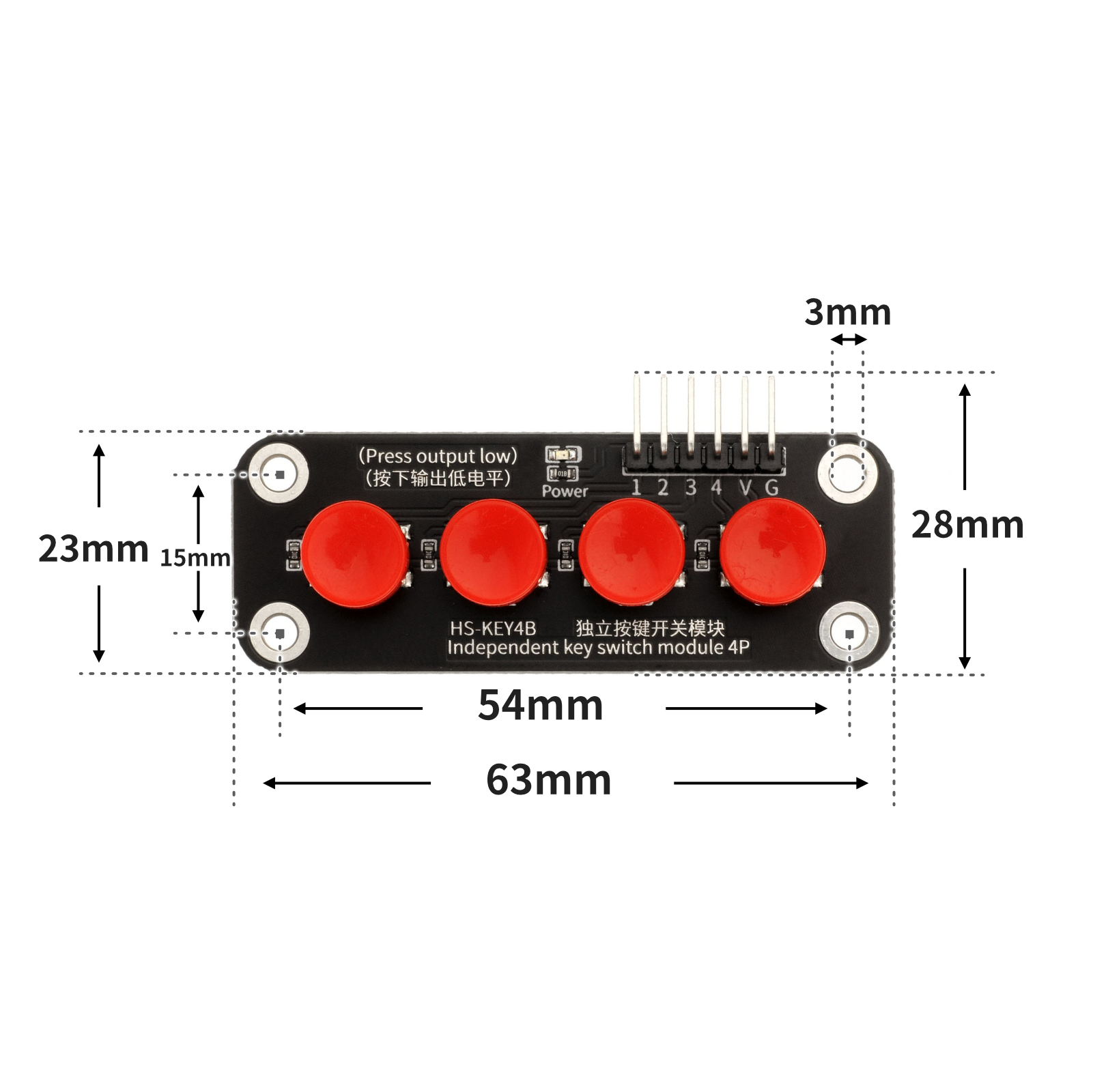

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：
volatile int light;
void setup(){
light = 0;
pinMode(9, OUTPUT);
analogWrite(9, 0);
pinMode(6, INPUT);
pinMode(5, INPUT);
pinMode(4, INPUT);
pinMode(3, INPUT);
}
void loop(){
//led灯接D9引脚：四位按键模块1~4分别接开发板3，4，5，6
if (digitalRead(6) == 0) {
light = 0;
} else if (digitalRead(5) == 0) {
light = 30;
} else if (digitalRead(4) == 0) {
light = 125;
} else if (digitalRead(3) == 0) {
light = 255;
}
delay(10);
analogWrite(9, light);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
pin39 = machine.Pin(39, machine.Pin.IN)
pin36 = machine.Pin(36, machine.Pin.IN)
pin35 = machine.Pin(35, machine.Pin.IN)
pin34 = machine.Pin(34, machine.Pin.IN)
pwm2 = machine.PWM(machine.Pin(2))
light = 0
while True:
if pin39.value() == 0:
light = 0
elif pin36.value() == 0:
light = 15000
elif pin35.value() == 0:
light = 30000
elif pin34.value() == 0:
light = 60000
pwm2.duty_u16(light)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

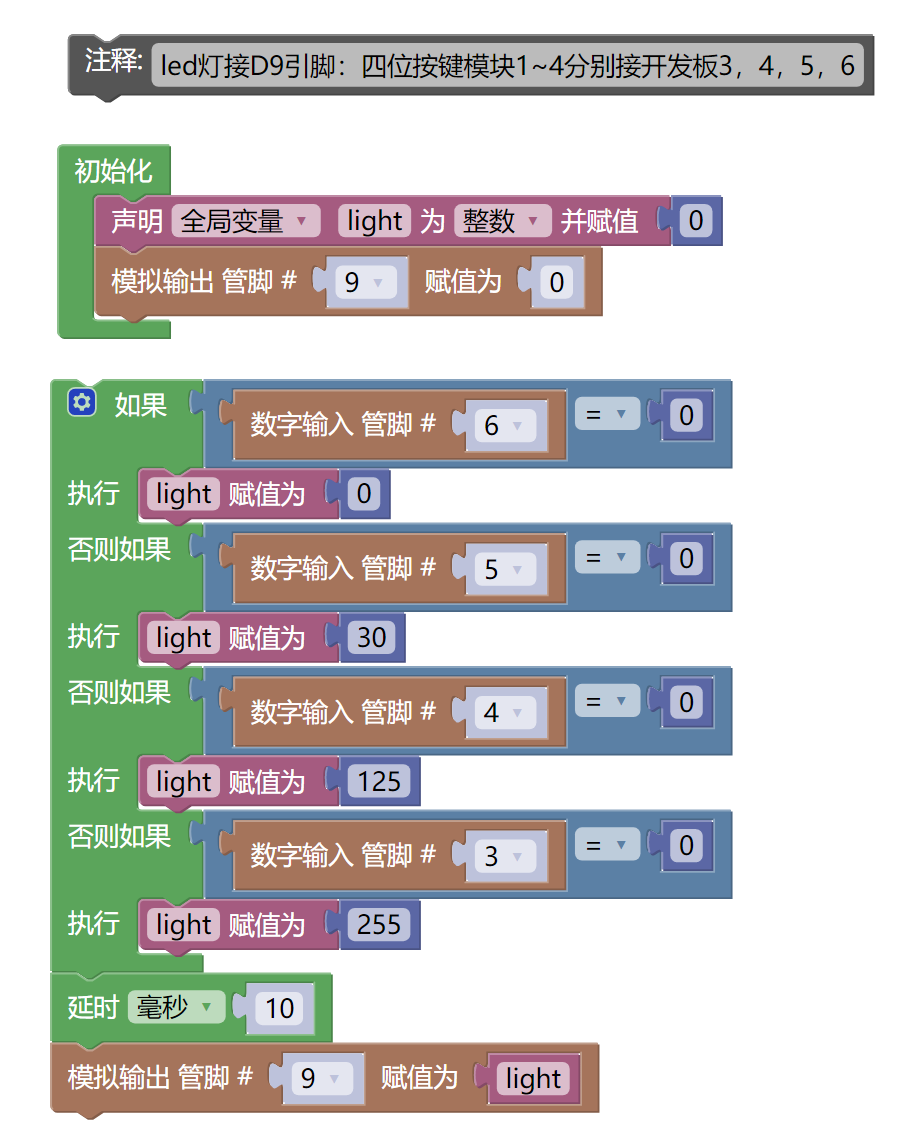

示例程序（UNO开发板）：点击下载

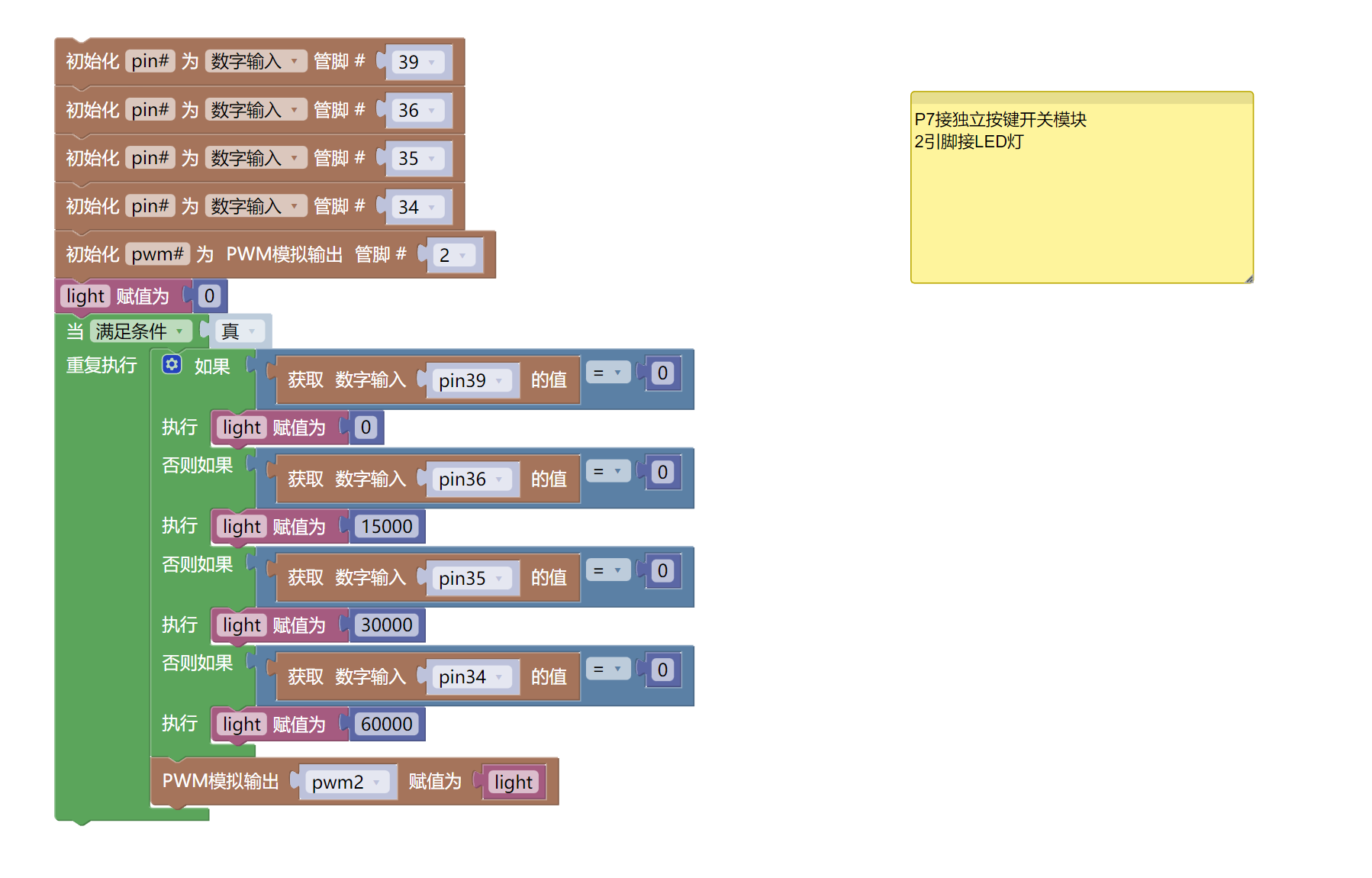

示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08A）*1
- 独立按键开关模块（HS-KEY4B）*1
- 1P母对母杜邦线 *9条 或 3P母对母杜邦线 *3条

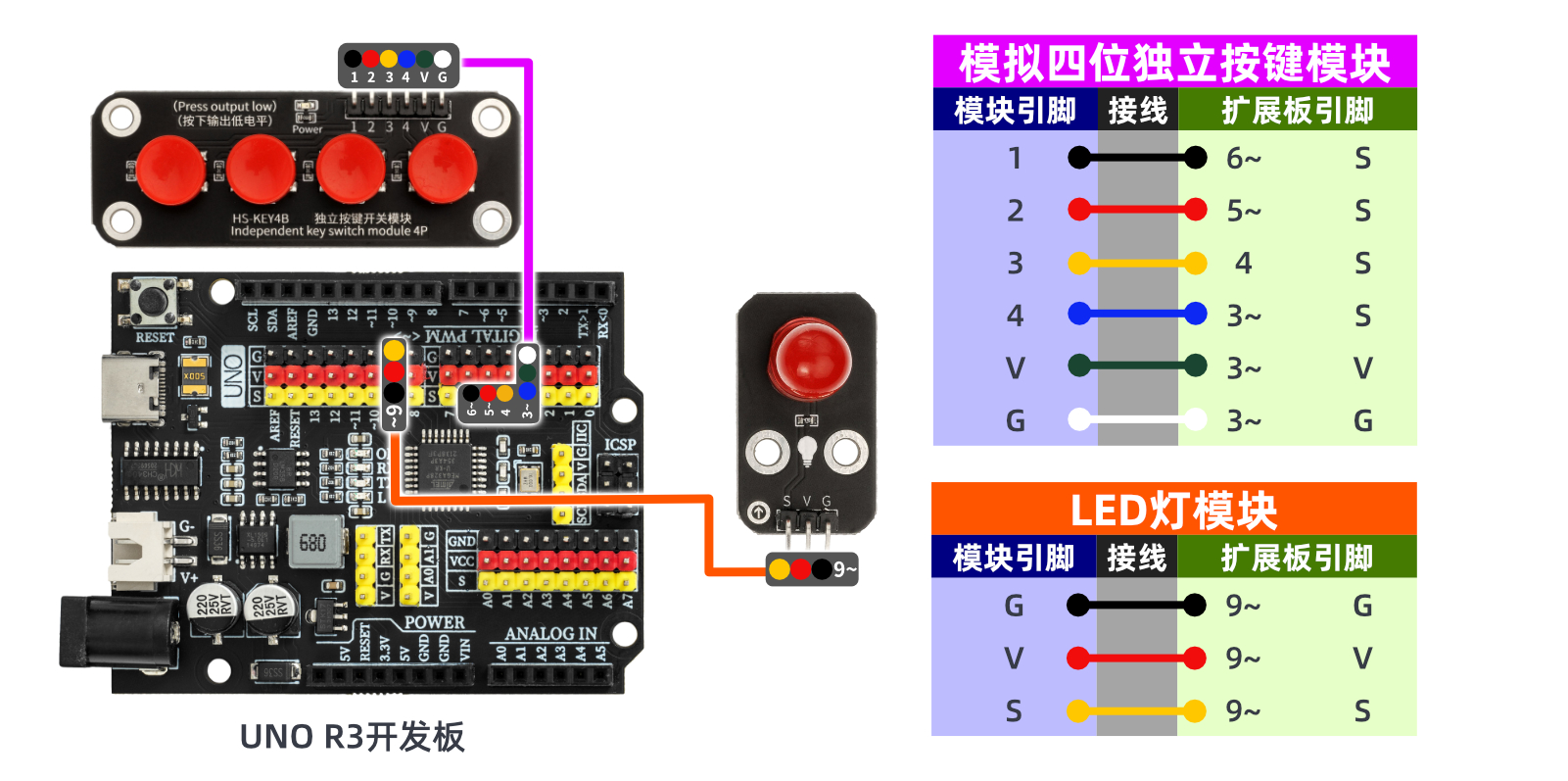

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

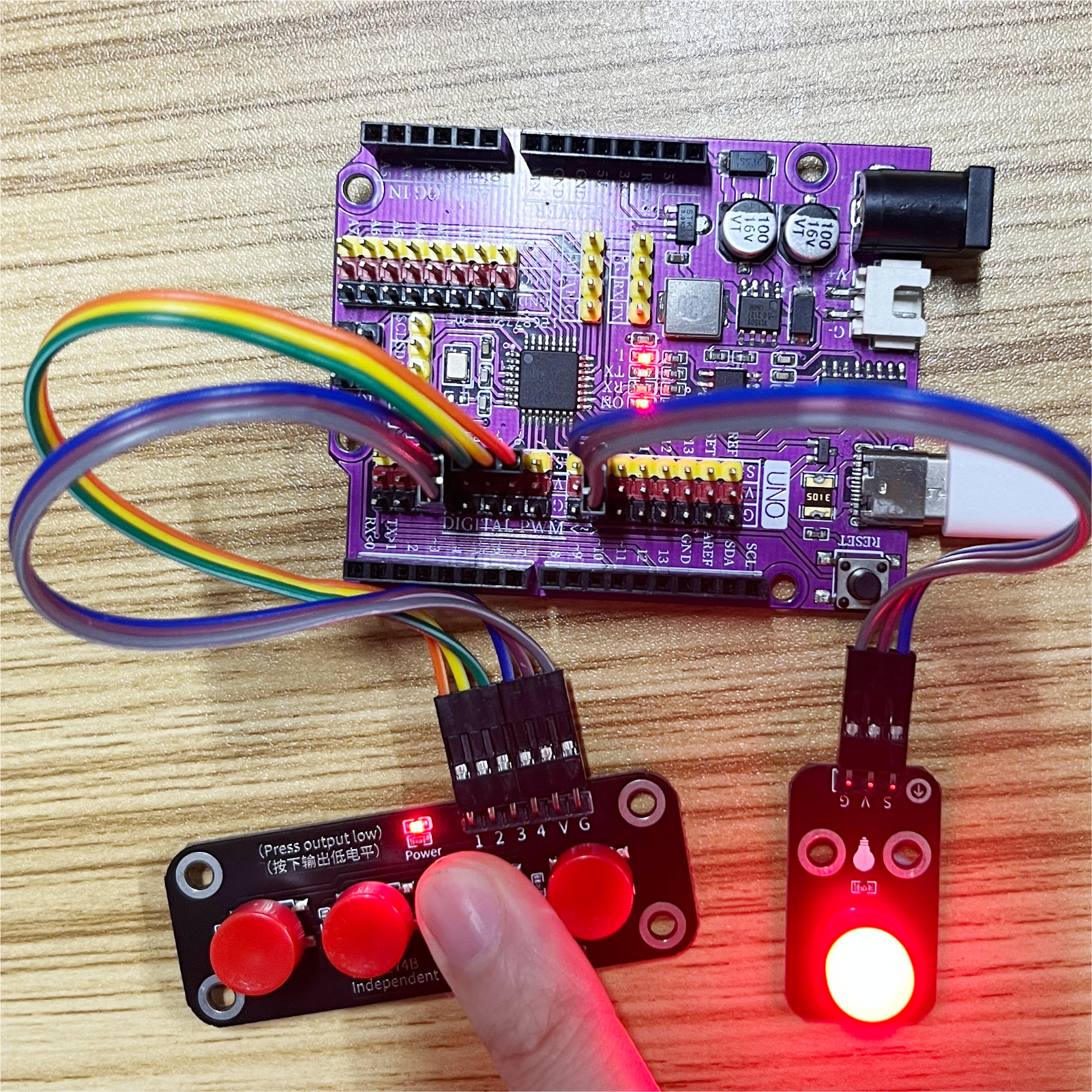

器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，接通电源。触发按键的信号口输出高低电平,通过判断信号口的高低电平状态，我们的按键模块按下时，输出低电平（0），否则输出高电平（1），达到目的。按下按键SW1将使得 LED 熄灭，按下按键SW2将使得LED发出微光，按下按键SW3将使得LED发出正常光，按下按键SW4使得LED发出强光。
