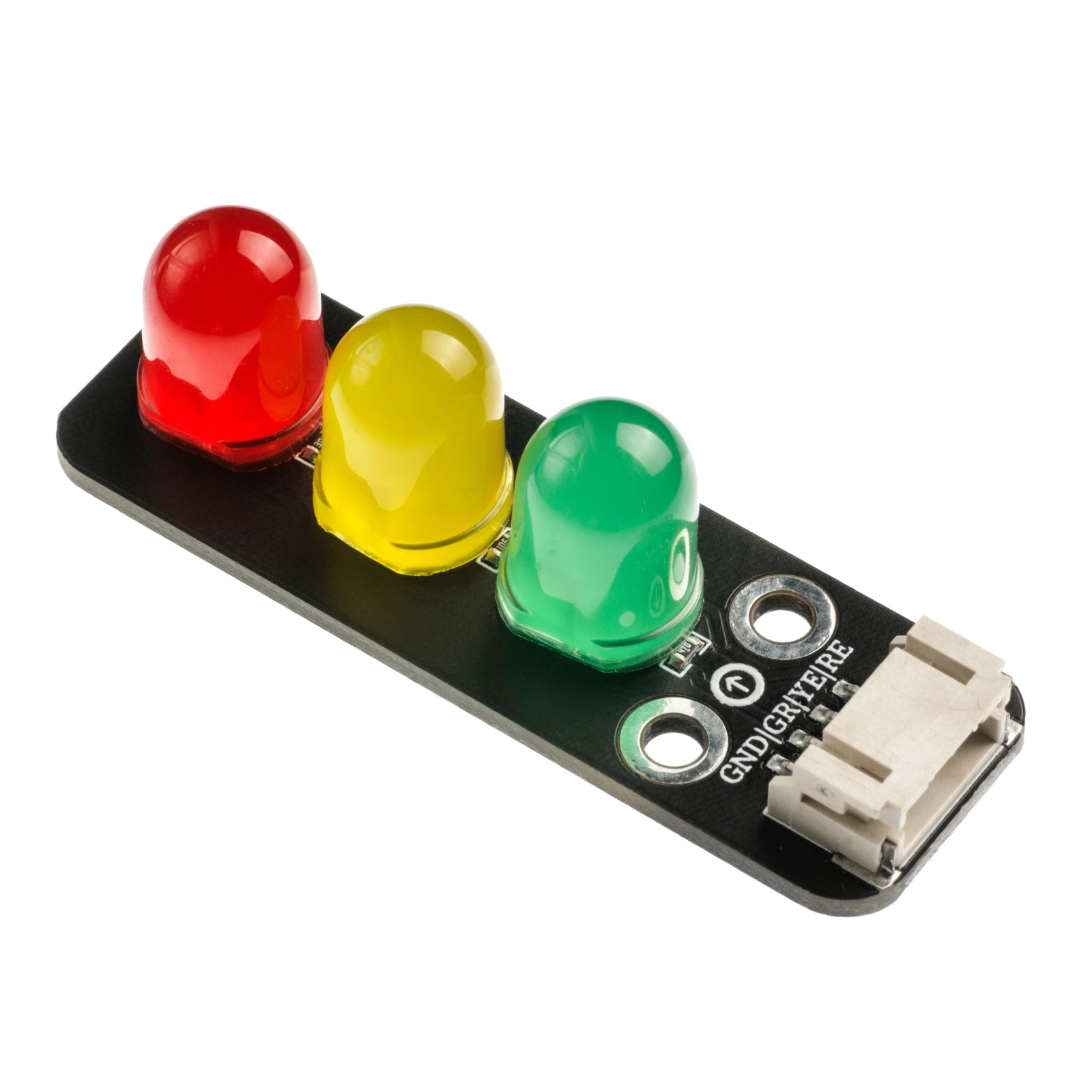

HS-F05P 交通信号灯模块
1、介绍 点这里回到目录
LED是发光二极管的缩写，由混合化合物制成，即镓（Ga），砷（AS），磷（P）。 磷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管的反向击穿电压为5v。 其正伏安特性曲线太陡，模块上板载了限流电阻，以便在使用时控制流过管道的电流。交通灯就是板载了3个不同颜色的LED灯，通过控制对应的引脚就可以控制灯的亮灭。

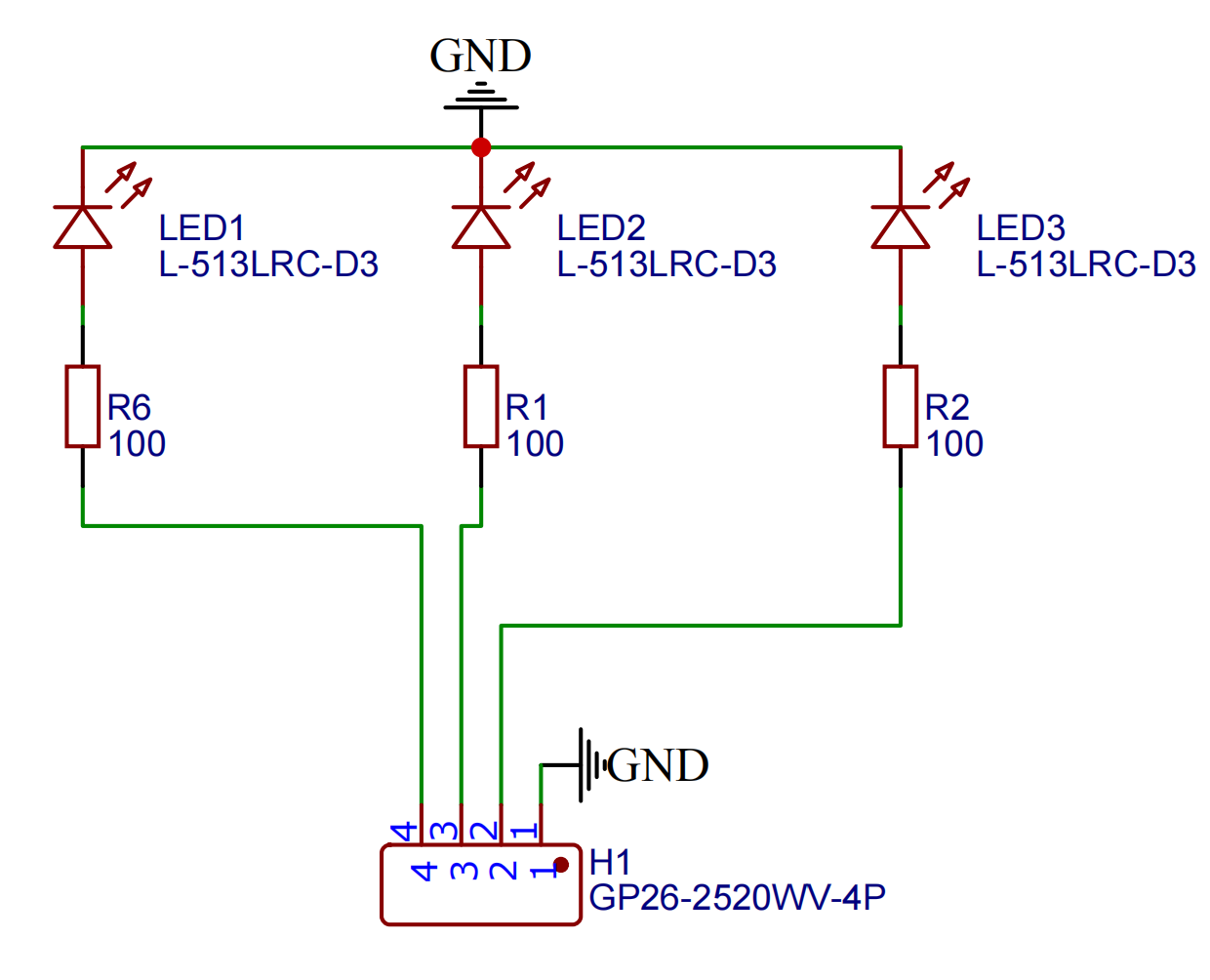

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| GND | GND（电源输入） |
| GR | 绿灯引脚 |
| YE | 黄灯引脚 |
| RE | 红灯引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定
4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
//交通信号灯模块，RE红灯接D11号引脚；YE黄灯接D10号引脚；Gr绿灯接D9号管脚；
void setup() {
g(LOW);//绿灯灭
y(LOW);//黄灯灭
r(LOW);//红灯灭
pinMode(9, OUTPUT);//设置数字9口为输出
pinMode(10, OUTPUT);//设置数字10口为输出
pinMode(11, OUTPUT);//设置数字11口为输出
}
void loop() {
g(HIGH);//绿灯亮
delay(5000);//延时5s
g(LOW);//绿灯灭
for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
delay(500);
y(HIGH);
delay(500);
y(LOW);
}
r(HIGH);//红灯亮
delay(5000);//延时5s
r(LOW);//红灯灭
for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
delay(500);
y(HIGH);
delay(500);
y(LOW);
}
}
void g(boolean G) {//绿灯亮灭函数
digitalWrite(9, G);
}
void y(boolean Y) {//黄灯亮灭函数
digitalWrite(10, Y);
}
void r(boolean R) {//红灯亮灭函数
digitalWrite(11, R);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
pin25.value(1)
time.sleep(1)
pin25.value(0)
pin26.value(1)
time.sleep(1)
pin26.value(0)
pin27.value(1)
time.sleep(1)
pin27.value(0)

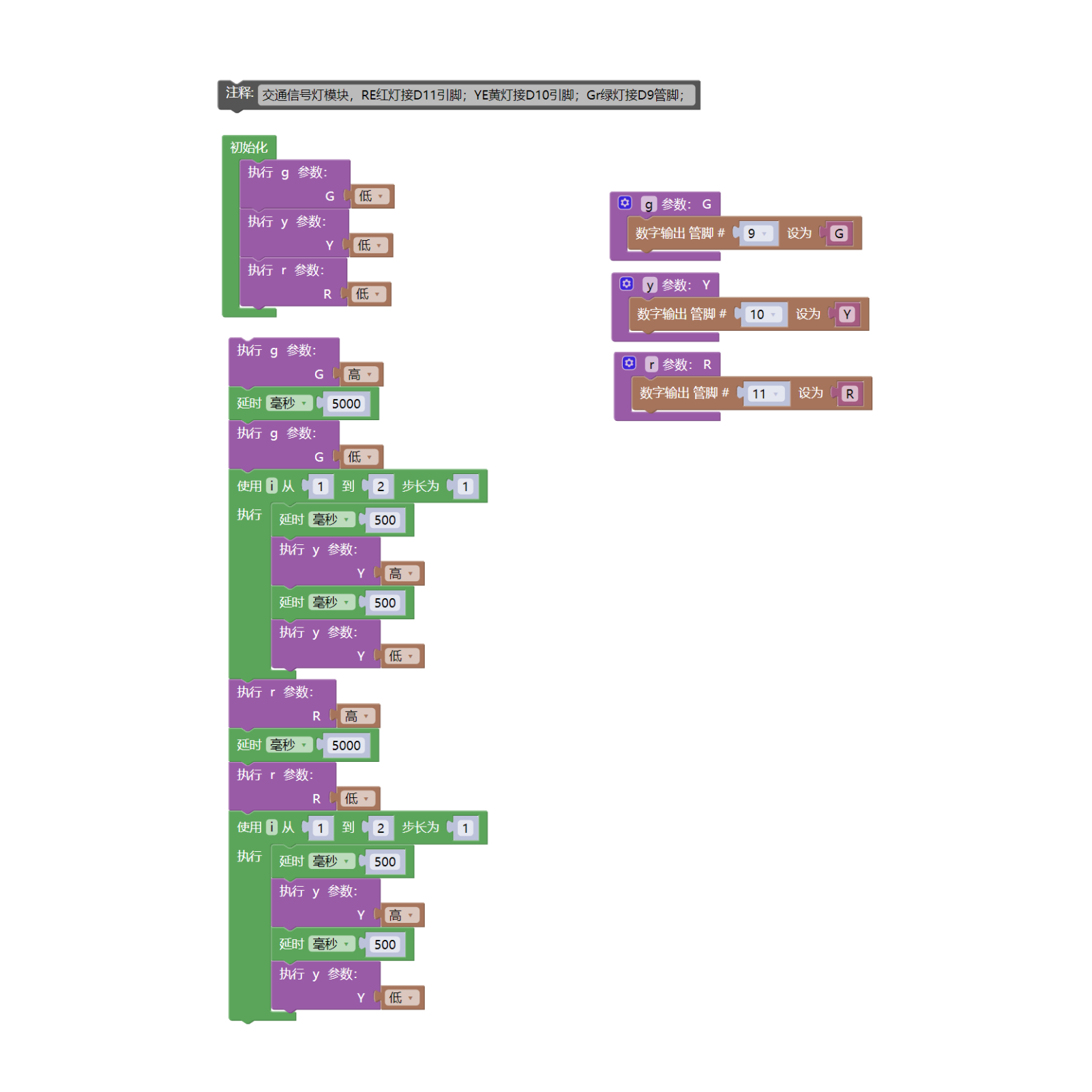

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载

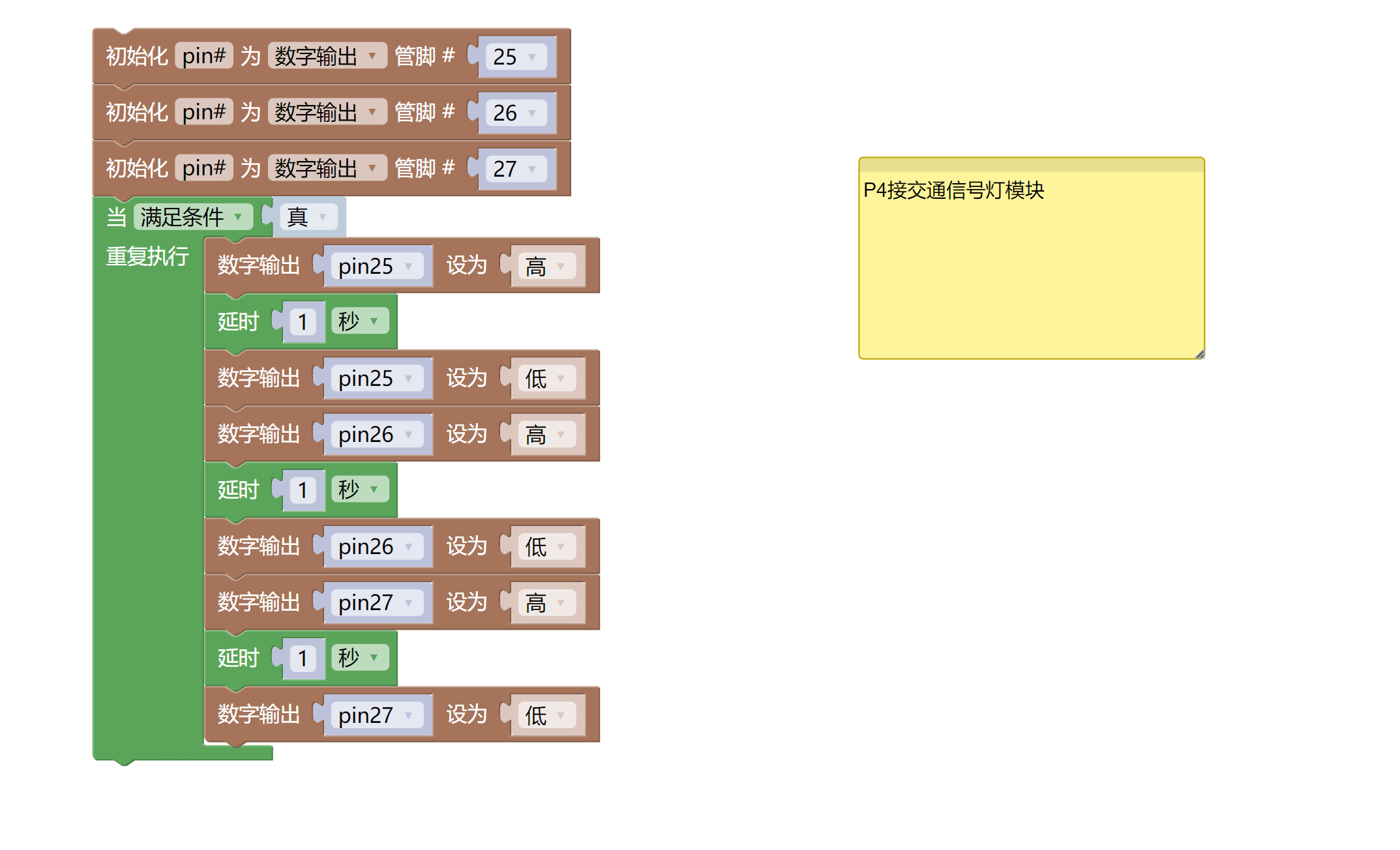

示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 交通信号灯模块（HS-F05P）*1
- PH2.0 4P端子转杜邦线 *1 或 PH2.0 4P双头端子线 *1

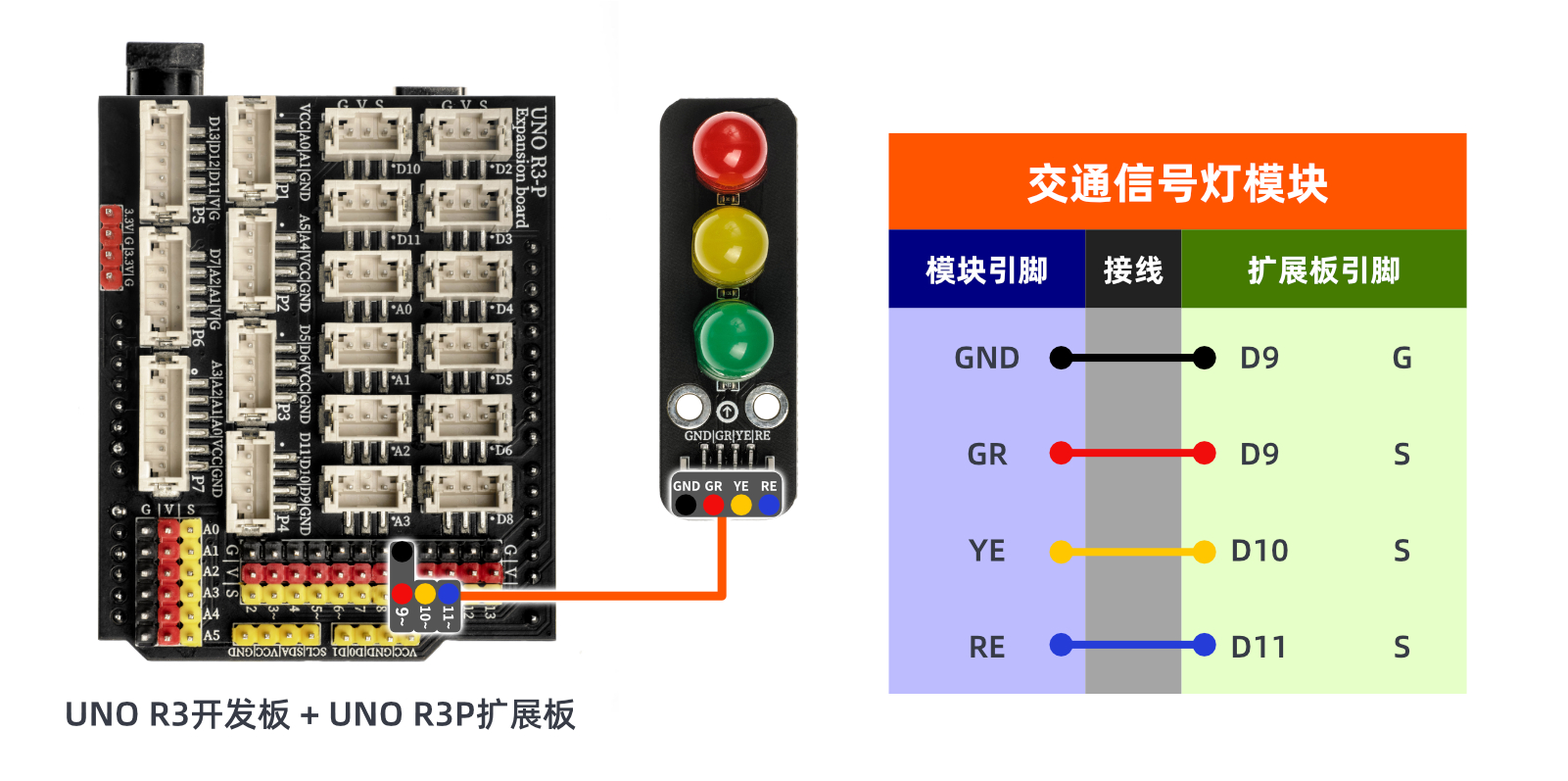

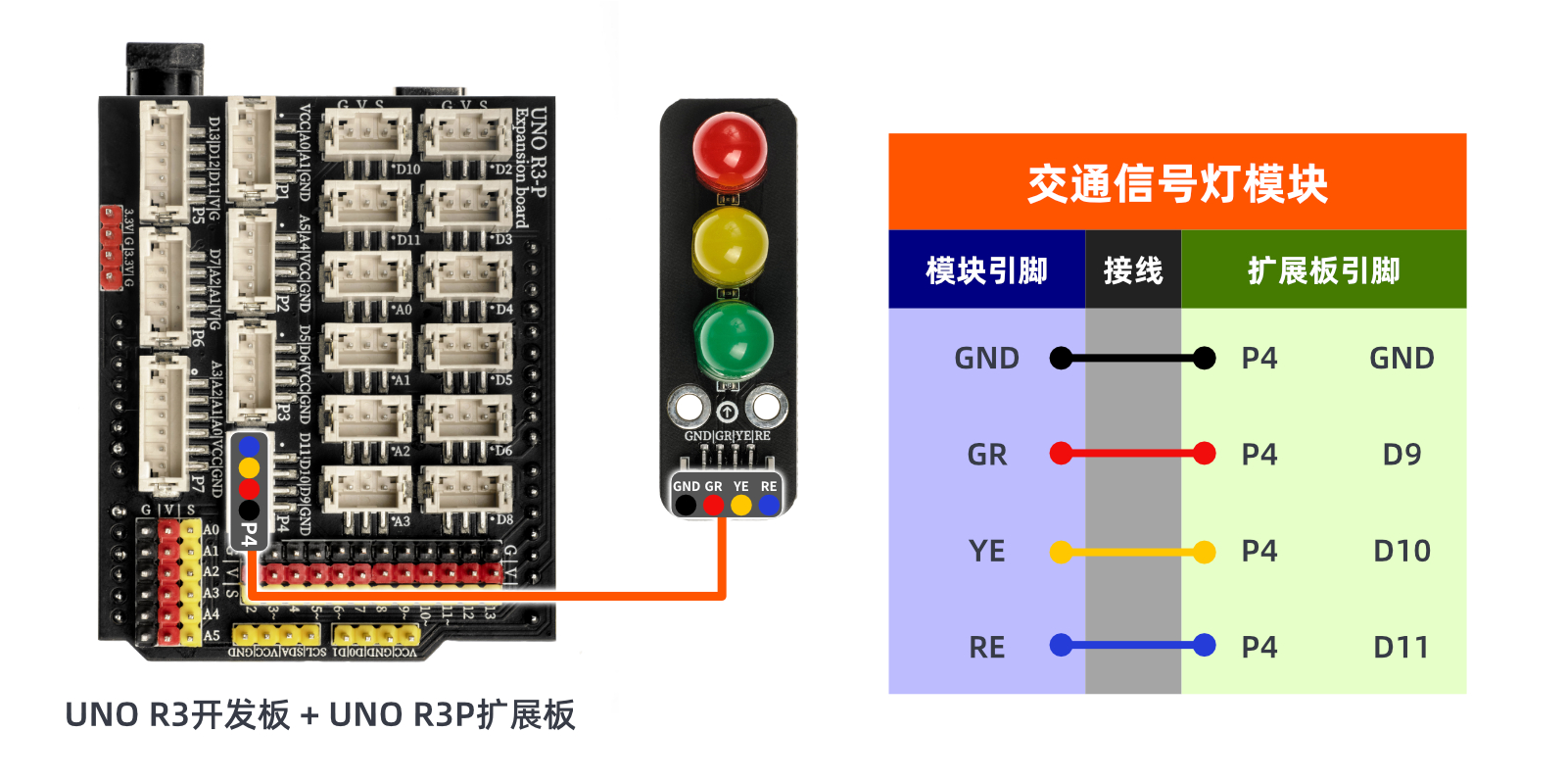

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

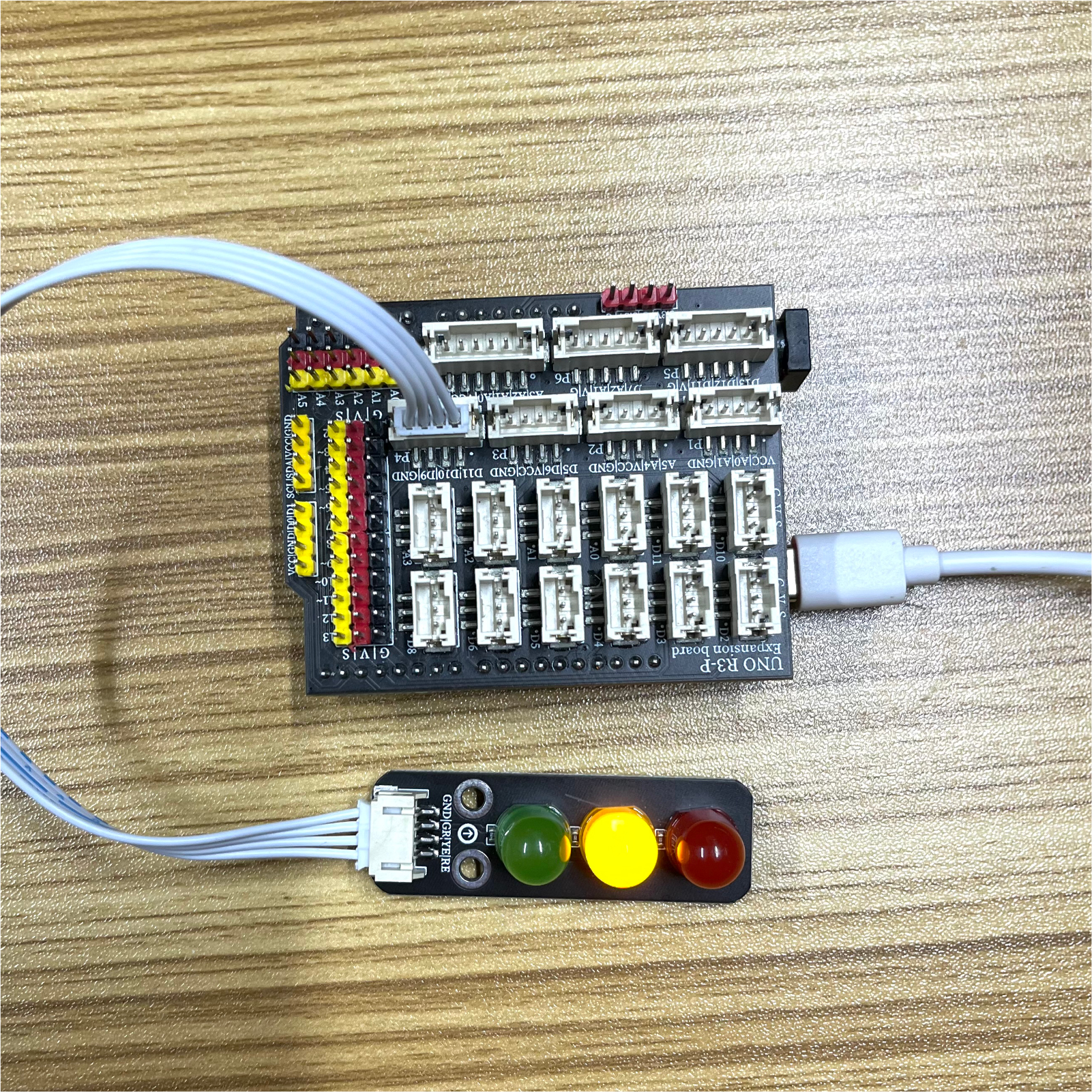

器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，将会显示红绿黄灯交替亮灭，达到交通信号灯效果。
