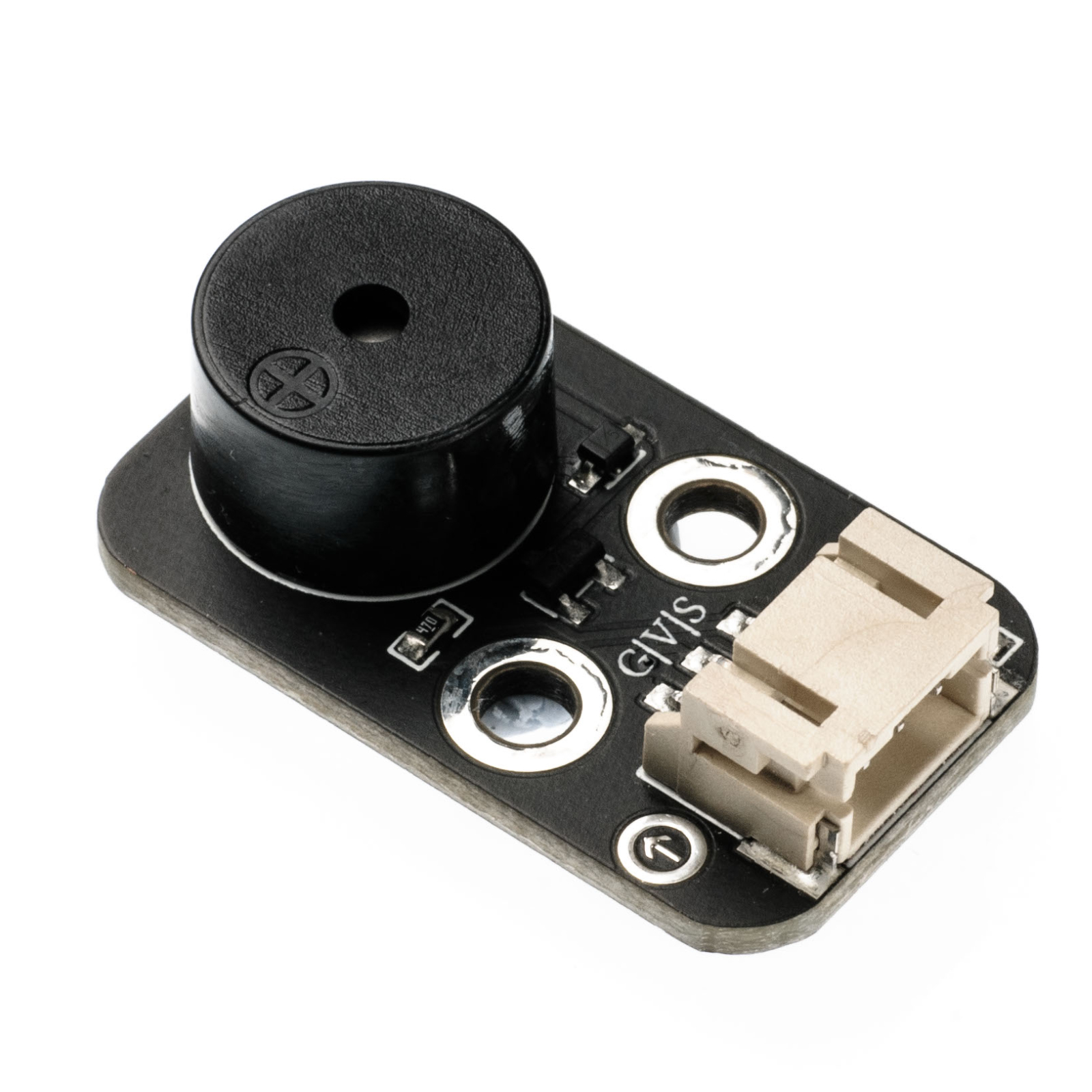

HS-F07P 有源蜂鸣器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

有些电器在电气状态下经常会发出嗡嗡声,这实际上来自蜂鸣器,学校里讨厌的铃声只是一个更大的蜂鸣器。有两种蜂鸣器,一个是主动蜂鸣器,另一个是被动蜂鸣器。 “主动”和“被动”并不是指是否需要提供电源,而是指有或没有内部振荡器的蜂鸣器。只要你给它通电,有源蜂鸣器就会发出嗡嗡声,但频率是固定的。无源蜂鸣器,是没有内部振荡器的蜂鸣器,在通电时,内部振荡器不会发出嗡嗡声,它需要 2~5 kHz 的方波驱动,然后不同频率的波形会发出相应的声音。蜂鸣器模块有三个管脚,其中标注‘-’的管脚接地(GND),中间的管脚接 5V ,(图中左侧)标注"S"的管脚接信号(数字 I/O)。


2、原理图 点这里回到目录

HS-F07P  有源蜂鸣器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 3P端子

  • 安装方式:双螺丝固定

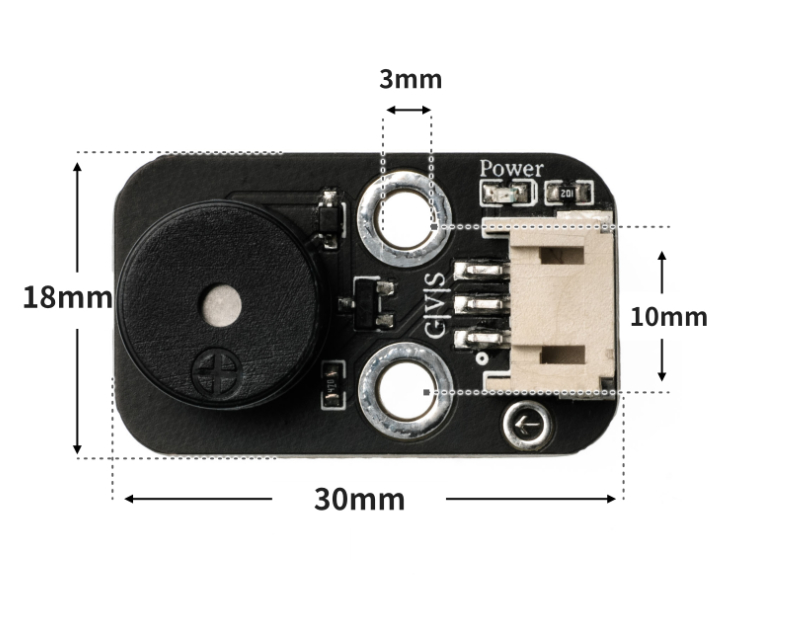

4、电路板尺寸 点这里回到目录

HS-F07P  有源蜂鸣器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

int buzzerPin = 6; //定义数字D6引脚为控制蜂鸣器的引脚
void setup(){
  pinMode(buzzerPin, OUTPUT);//设置数字D6口模式,OUTPUT为输出
}


void loop(){

  my_3duan();//蜂鸣器频率快响三次
  delay(500);//设置延迟时间,500ms
  my_3chang();//蜂鸣器频率慢响三次
  delay(500);//设置延迟时间,500ms
  my_3duan();//蜂鸣器频率快响三次
  delay(500);//设置延迟时间,500ms

}
void my_3duan() {
  //蜂鸣器频率快响三次函数
  for (int i = 1; i <= 3; i = i + (1)) {
    digitalWrite(buzzerPin,HIGH);
    delay(200);
    digitalWrite(buzzerPin,LOW);
    delay(200);
  }
}

void my_3chang() {
  //蜂鸣器频率慢响三次函数
  for (int i = 1; i <= 3; i = i + (1)) {
    digitalWrite(buzzerPin, HIGH);
    delay(400);
    digitalWrite(buzzerPin, LOW);
    delay(400);
  }
}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import music
import time


midi = music.MIDI(2)
while True:
midi.pitch_time(440, 1000)
time.sleep_ms(100)
midi.pitch_time(880, 3000)
time.sleep_ms(100)

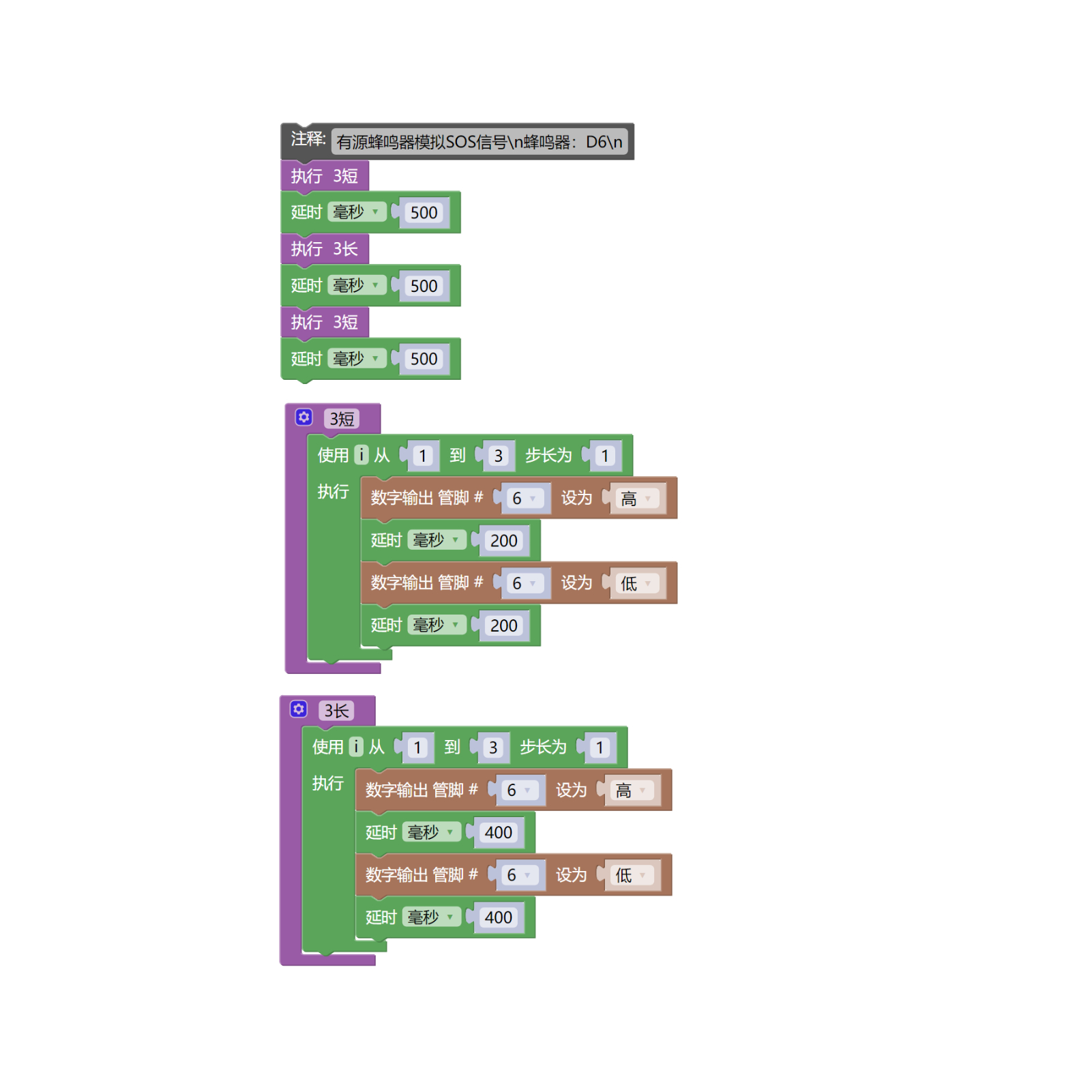

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-F07P  有源蜂鸣器

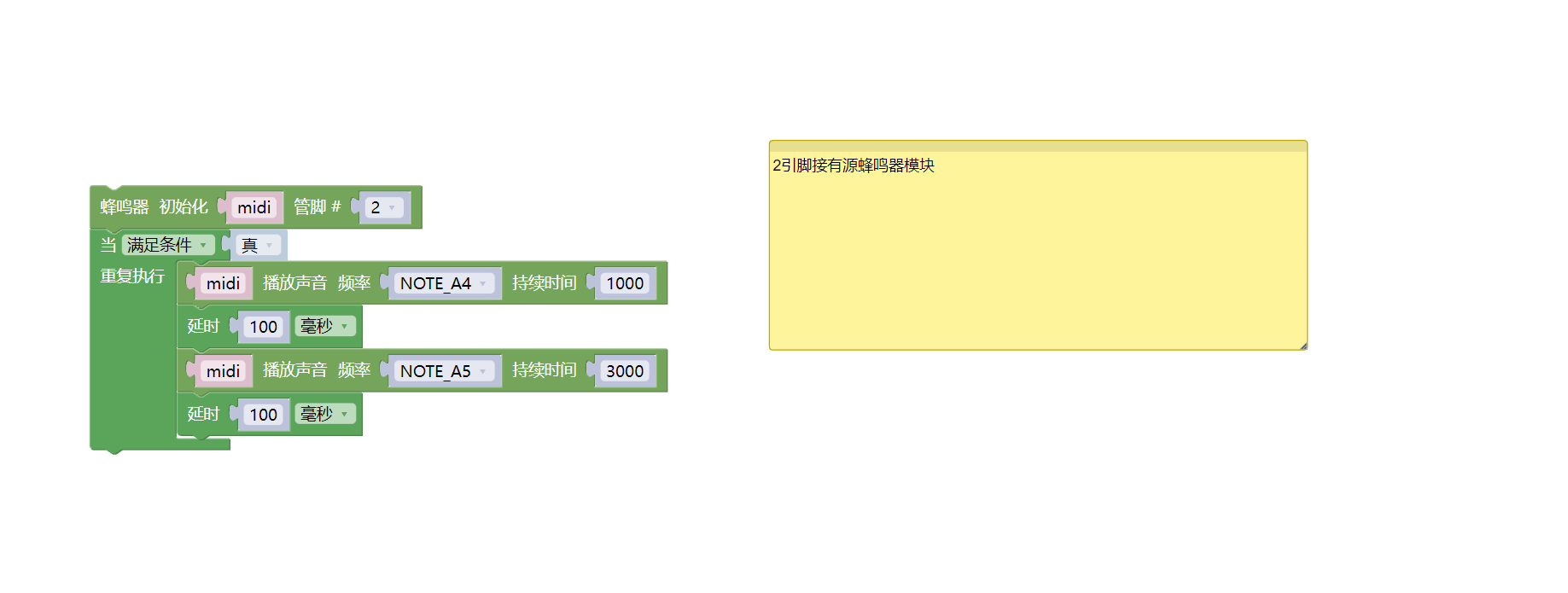

示例程序(ESP32开发板):点击下载

HS-F07P  有源蜂鸣器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 有源蜂鸣器模块(HS-F07P)*1
  • PH2.0 4P端子转杜邦线 *1 或 PH2.0 4P双头端子线 *1

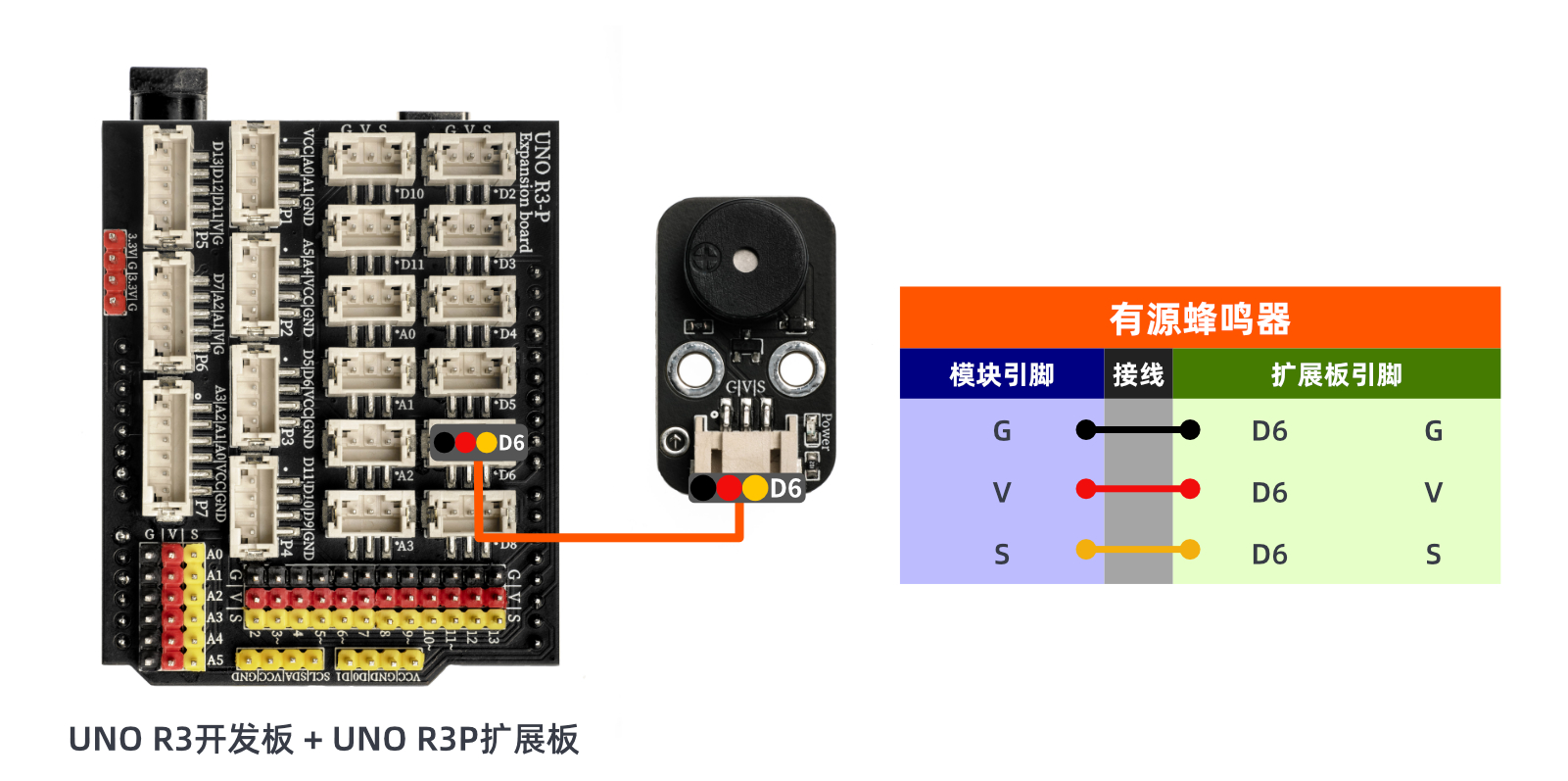

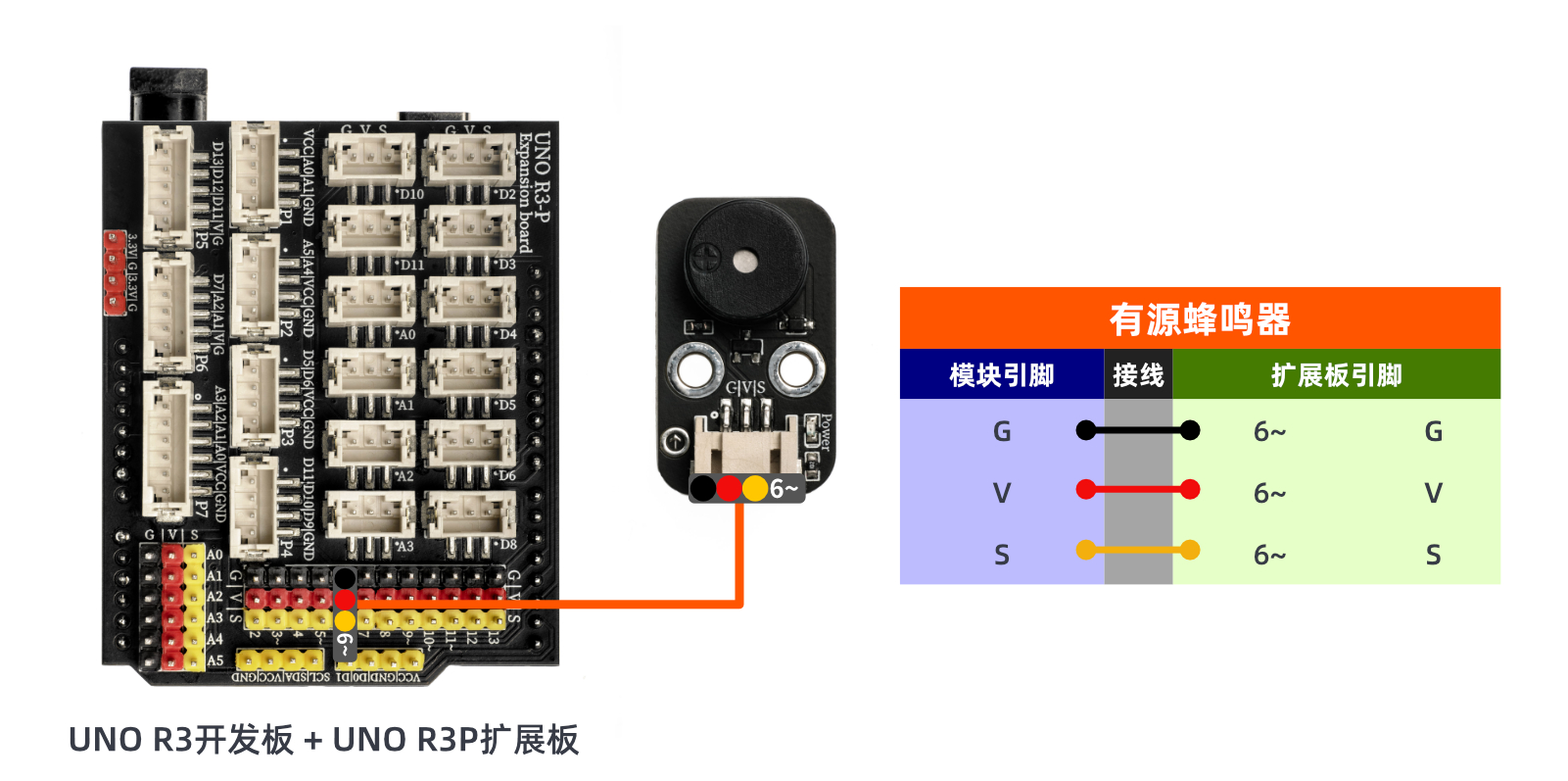

电路接线图:

HS-F07P  有源蜂鸣器

HS-F07P  有源蜂鸣器


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

器件连接好线之后,将上述程序烧录到Arduino UNO 开发板之后,给 U+程序卡通电,有源蜂鸣器发出SOS求救声音。
