hc-05蓝牙模块
1、介绍 点这里回到目录

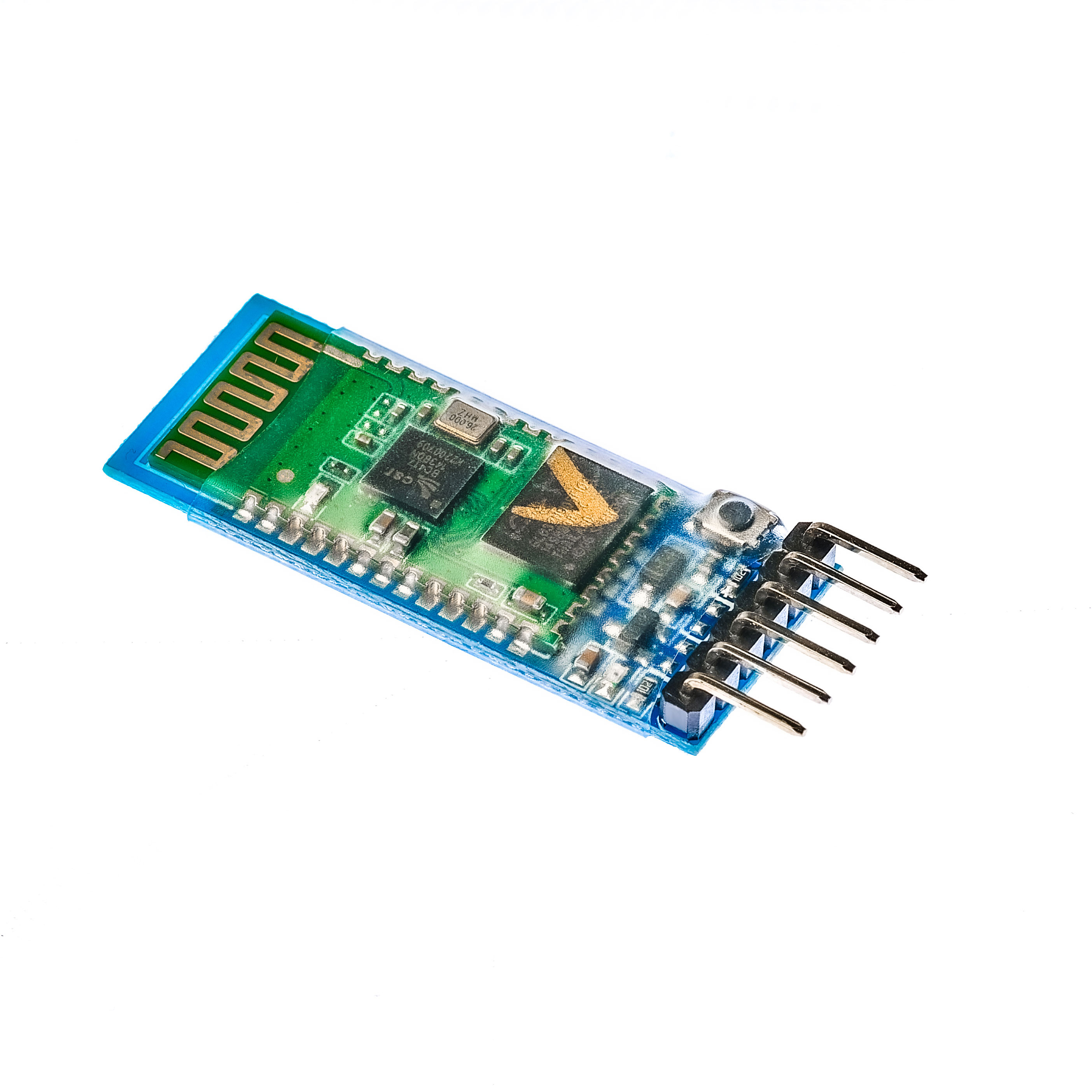

HC-05蓝牙是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙当做串口用。当建立连接，两设备共同使用一通道也就是同一个串口，一个设备发送数据到通道中，另外一个设备便可以接收通道中的数据。
2、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| RXD | 接收端接转串口模块的TX |
| TXD | 发送端接串口模块的RX |
| GND | 模块供电负极接串口模块的GND |
| VCC | 模块供电正极（5V）接串口模块的VCC |
| EN | 设置工作模式（1、工作模式 2、AT指令设置模式）已经引出成为模块上的黑色小按钮 |
- 使用电压：DC3.3--5V
- 模块工作角色：从模式
- 串口参数：38400bits/s 停止位1位无校验位
- 配对码：1234
- 设备名称：HC-05
- 连接模式：任意蓝牙设备连接模式（恢复默认设置 AT指令：AT+ORGL）
- 核心模块使用HC-05从模块，引出接口包括VCC,GND,TXD,RXD,KEY引脚、蓝牙连接状态引出脚（STATE），未连接输出低，连接后输出高。
- led指示蓝牙连接状态，红蓝灯一起快闪表示没有蓝牙连接，慢闪（红蓝灯每2秒一起闪一下表示进入AT模式，双闪(一秒红蓝灯一起闪2下）表示蓝牙已连接并打开了端口。
- 底板设置防反接二极管，带3.3V LDO，输入电压3.6-6V，未配对时电流约30mA，配对后约10mA，输入电压禁止超过7V！
- 接口电平3.3V，可以直接连接各种单片机（51，AVR，PIC，ARM，MSP430等），5V单片机也可直接连接，无需MAX232也不能经过MAX232！
- 空旷地有效距离10米(功率等级为CLASS 2)，超过10米也是可能的，但不对此距离的连接质量做保证。
- 配对以后当全双工串口使用，无需了解任何蓝牙协议，支持8位数据位、1位停止位、可设置奇偶校验的通信格式，这也是最常用的通信格式，不支持其他格式。
- 可以通过拉高34脚进入AT命令模式设置参数和查询信息。
- 体积小巧（3.57cm*1.52cm），工厂贴片生产，保证贴片质量。并套透明热缩管，防尘美观，且有一定的防静电能力。
- 可通过AT命令切换为主机或者从机模式，可通过AT命令连接指定设备。
- 支持从4800bps-1382400bps。
- 控制信号：串口通信。

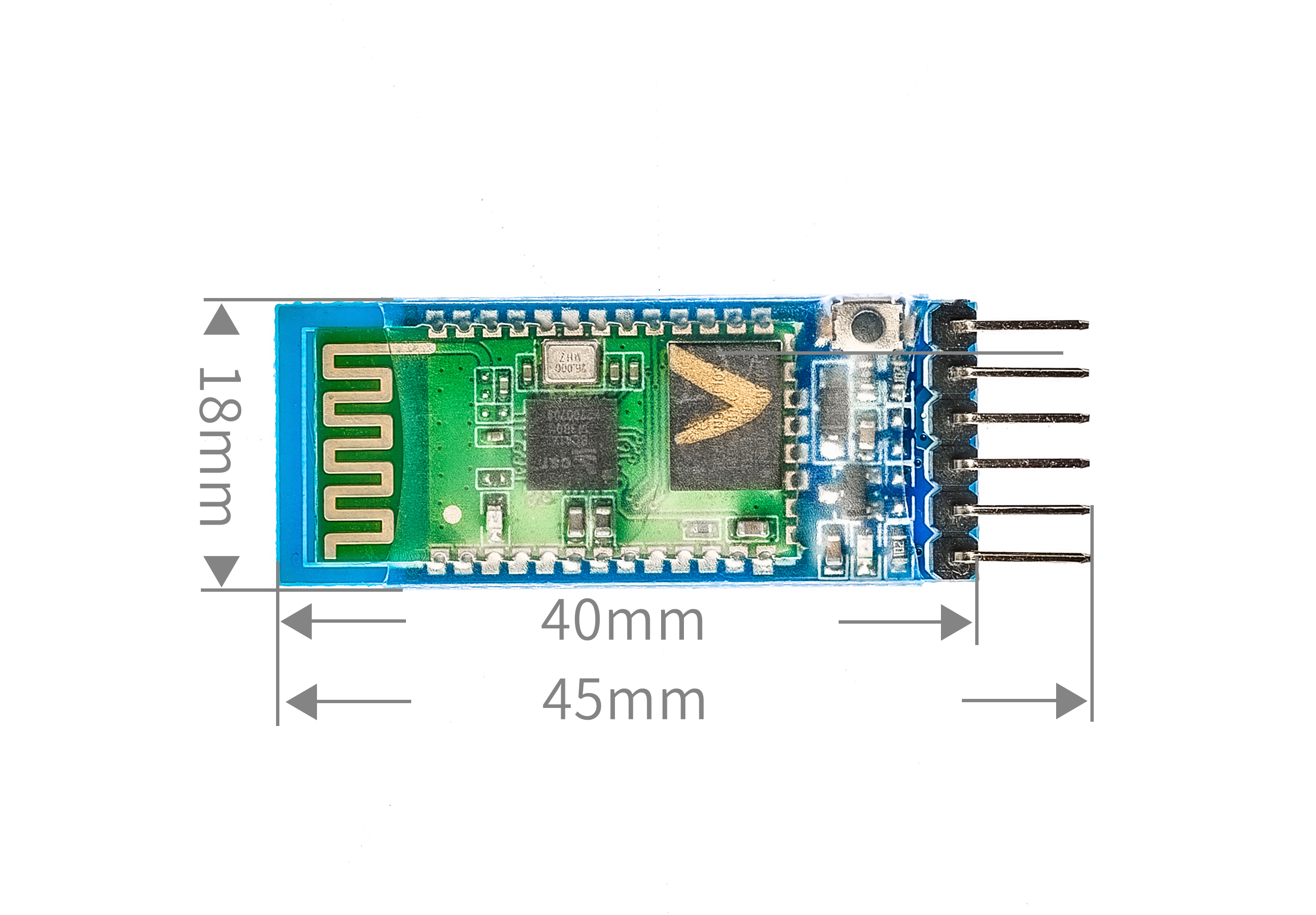

3、电路板尺寸 点这里回到目录
4、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
#include <SoftwareSerial.h>
SoftwareSerial mySerial(6, 7);
char lanya = 0;
void setup() {
mySerial.begin(9600);
//uno扩展板D7引脚接蓝牙模块RXD引脚，D6引脚接蓝牙模块TXD引脚；
//蓝牙模块G，V分别接扩展板G，V；STATE，EN引脚悬空。led模块D13
pinMode(13, OUTPUT);
}
void loop() {
if (mySerial.available() > 0) {
lanya = mySerial.read();
switch (lanya) {
case '1':
//蓝牙变量字符为“1”，点亮led
digitalWrite(13, HIGH);
break;
case '0':
//蓝牙变量字符为“0”，关闭led
digitalWrite(13, LOW);
break;
}
}
}

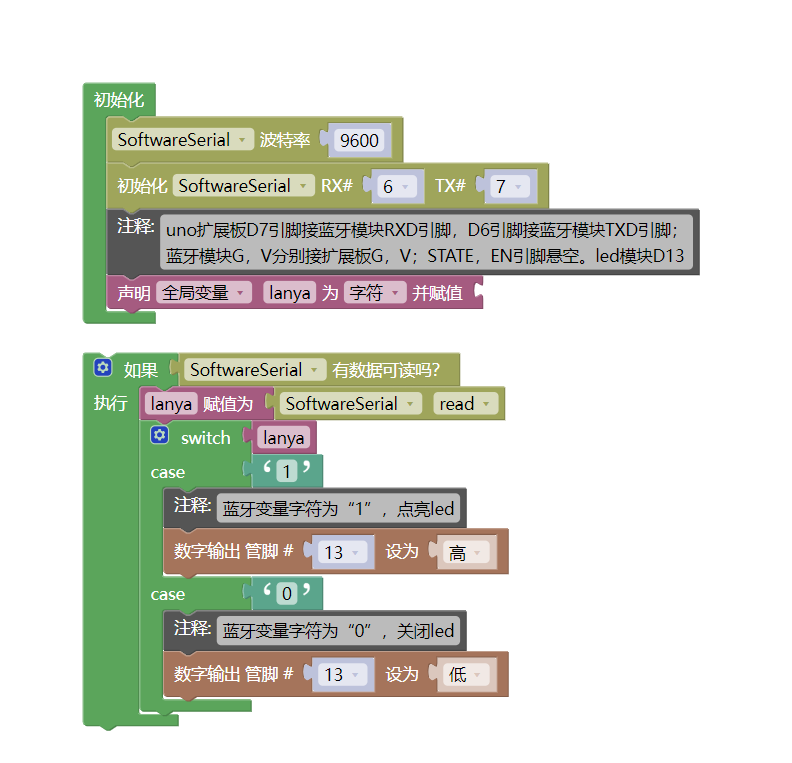

5、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
6、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08A）*1
- 蓝牙模块（hc-05）*1
- 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条
- 2P母对母杜邦线 *2条
- 安卓手机*1台
电路接线图：
7、手机端安装蓝牙串口通信app 点这里回到目录
可以在APP市场里搜蓝牙串口助手，一般第三方的都可以用，如果自己找不到的，我们在官网放了1个APK（1_base）的软件（蓝牙调试器）下载连接，可以自己导入到手机后安装。先打开软件，然后连接蓝牙。
蓝牙软件：点击下载
1.打开app

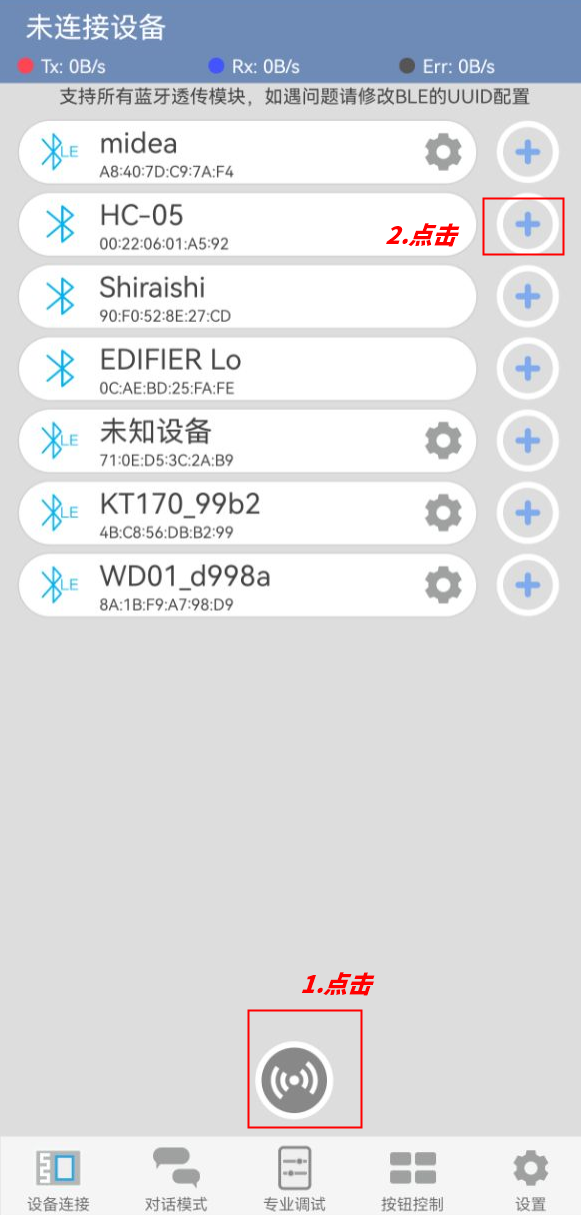

2.配对HC-05蓝牙模块

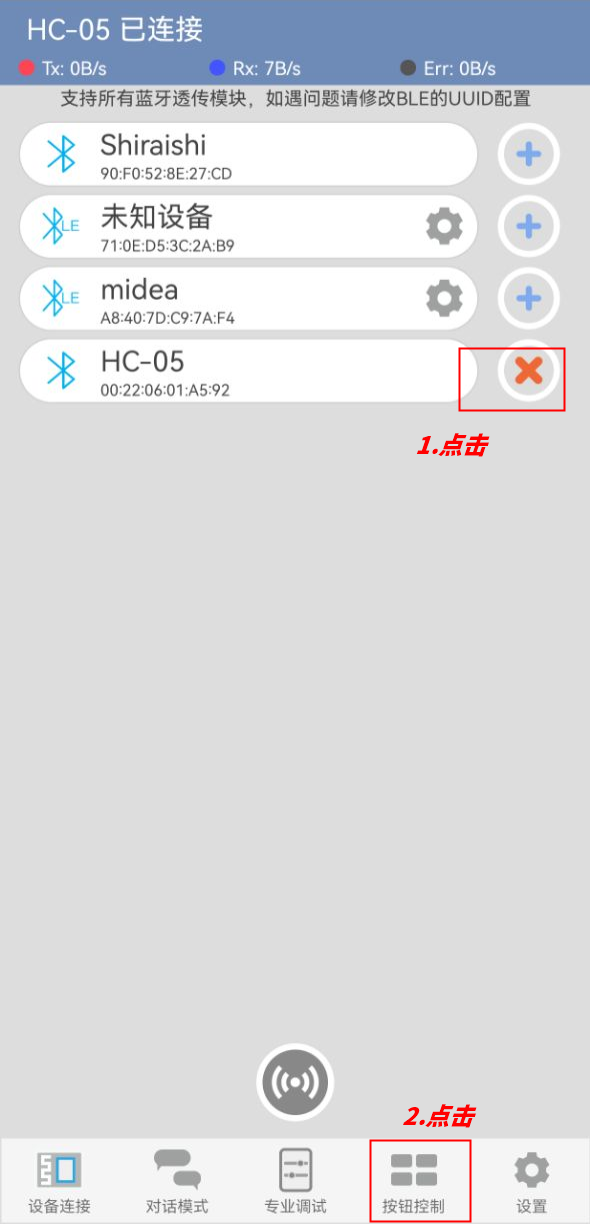

3.连接蓝牙后打开按键控制界面

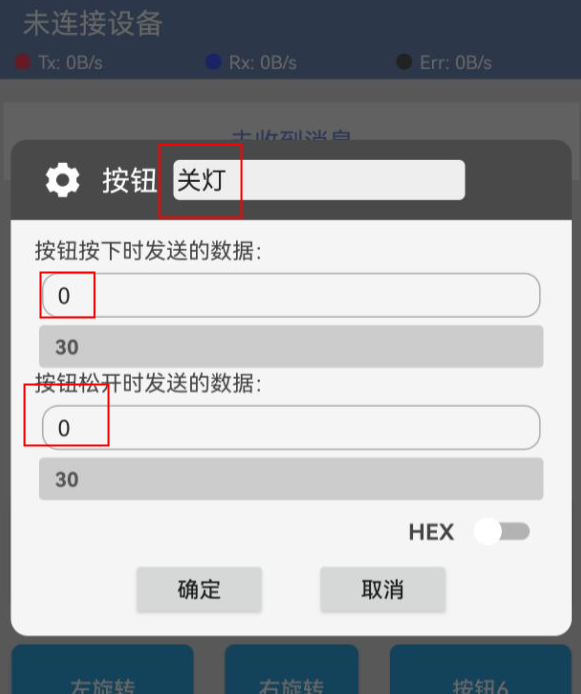

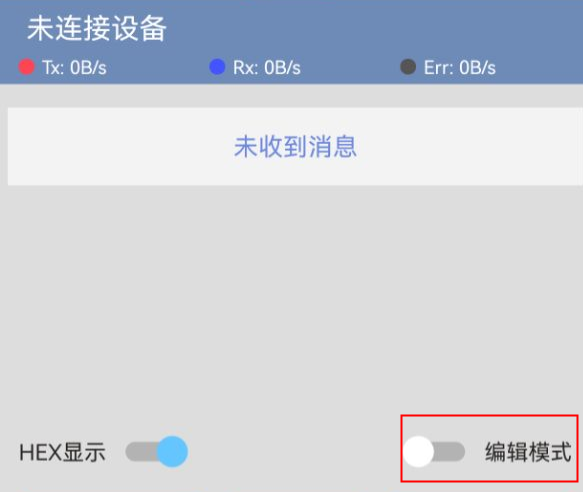

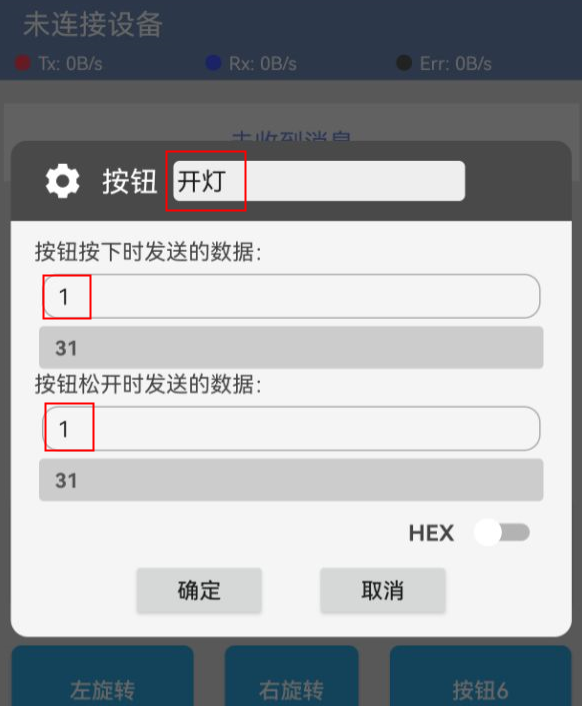

4.编辑按键控制led
5.进入对话模式控制led
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后，先打开手机app软件，然后连接蓝牙，进入编辑模式设置两个按键发送的数据然后再退出编辑模式。当Arduino uno接收到数据“1”时，LED 灯亮起，当接收到数据“0”时，LED 灯熄灭。我们也进入对话模式发送数据“1”或者发送数据“0”控制led亮灭。
