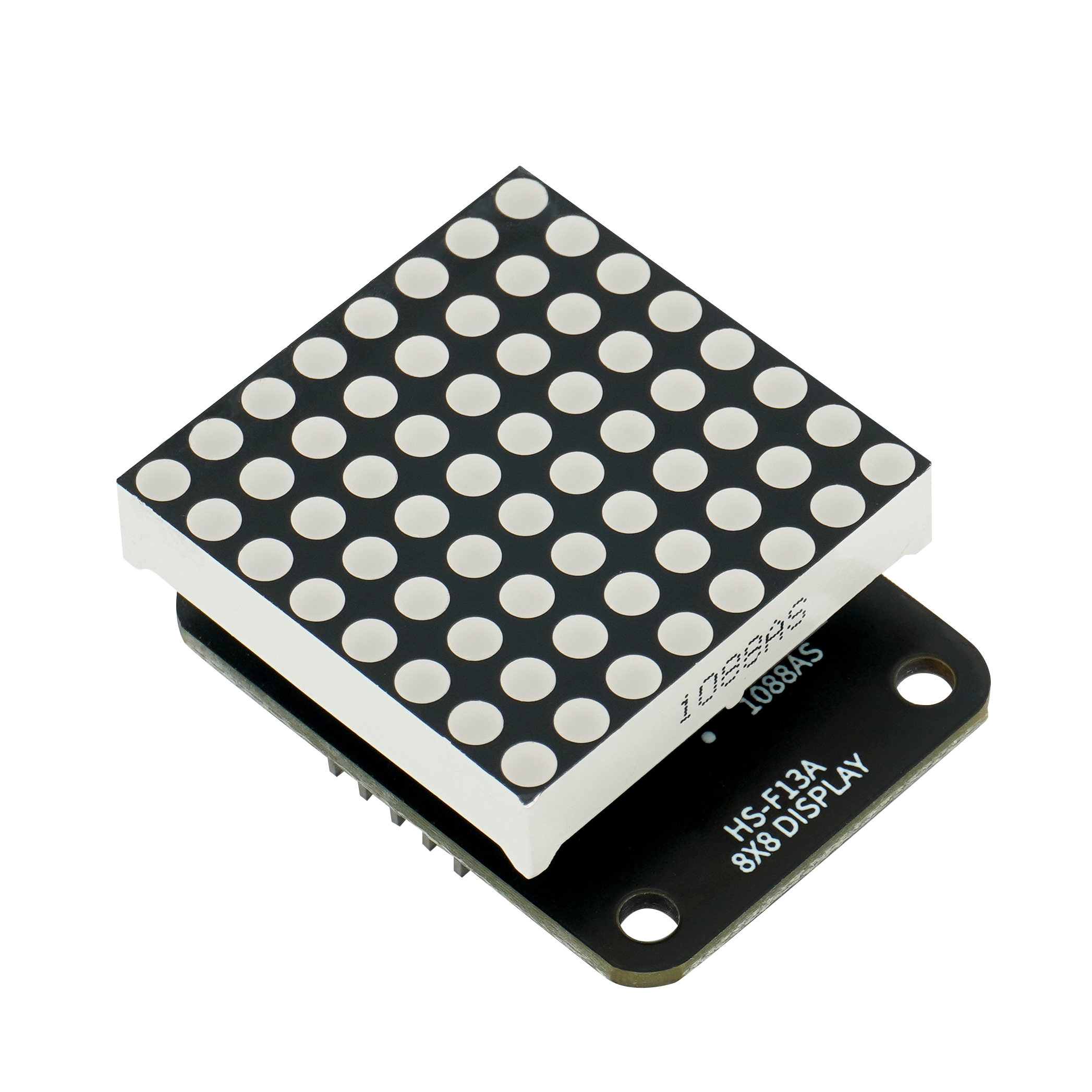

HS-F13A 8x8点阵显示屏

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 示例程序

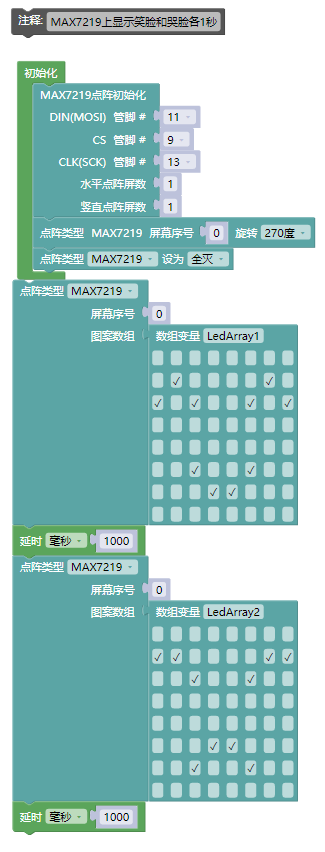

米思齐 Mixly 示例程序（图形化语言）

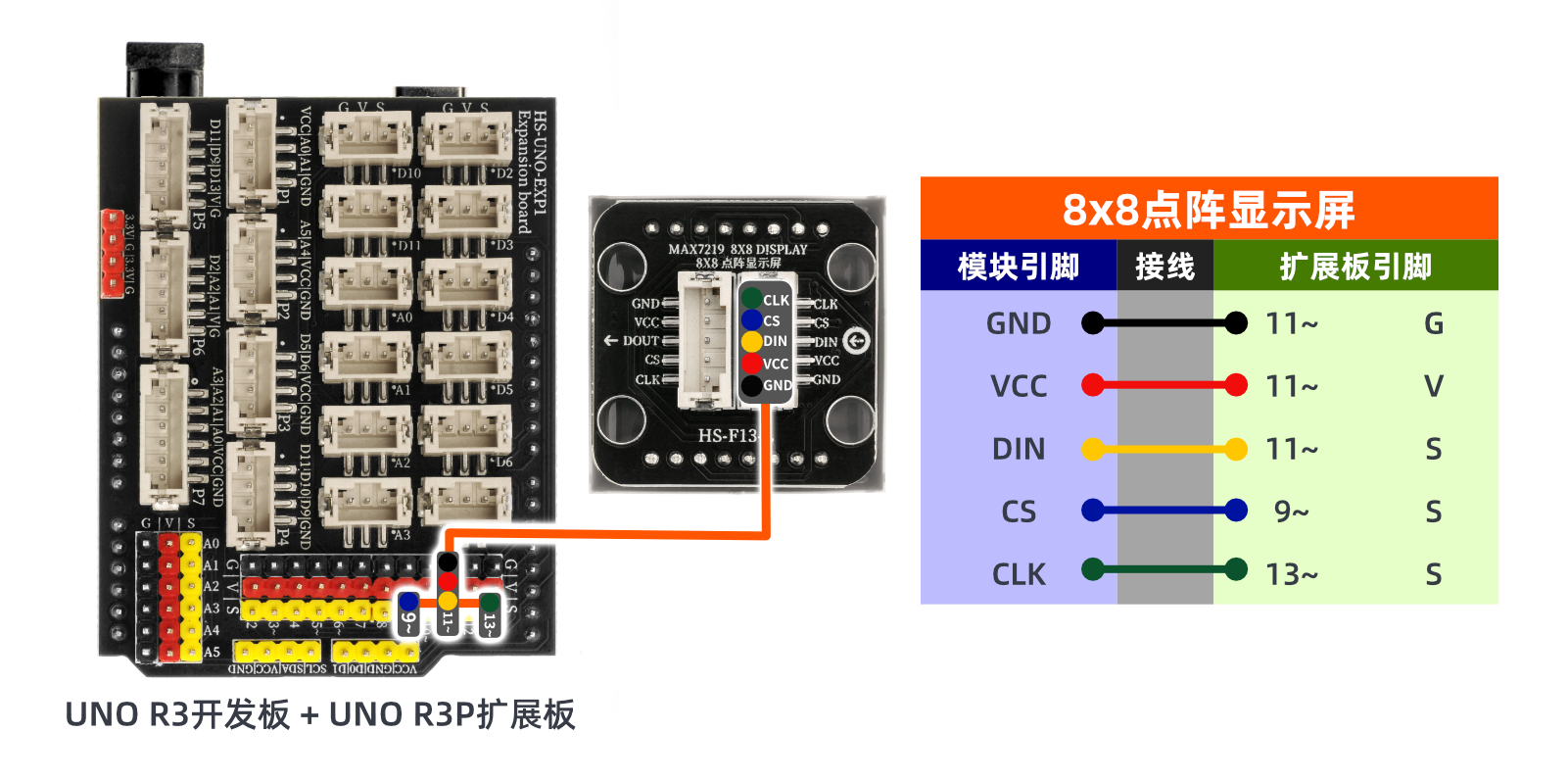

Arduino测试环境搭建

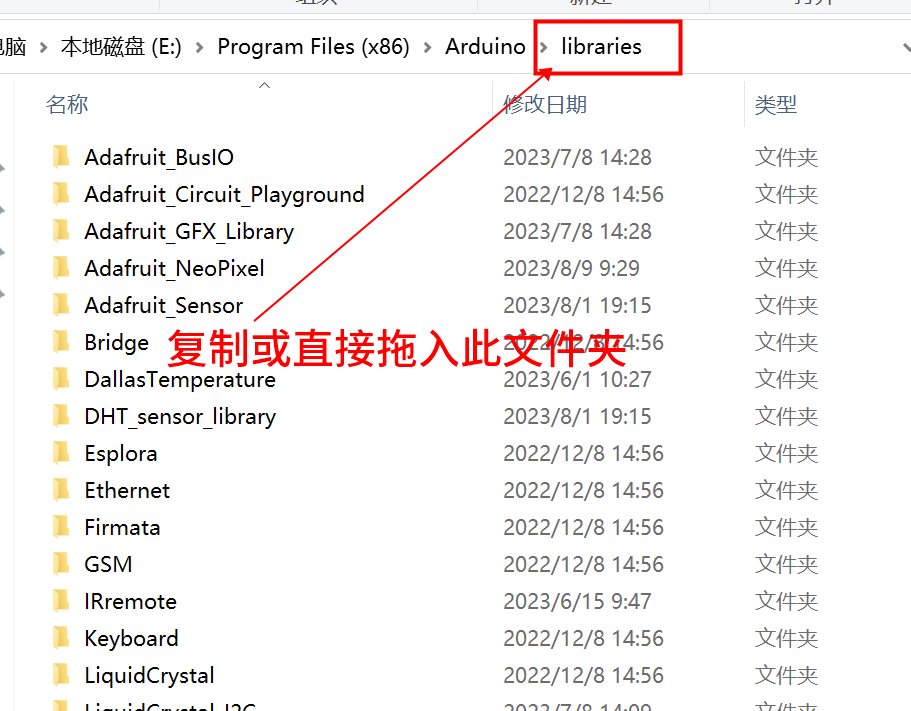

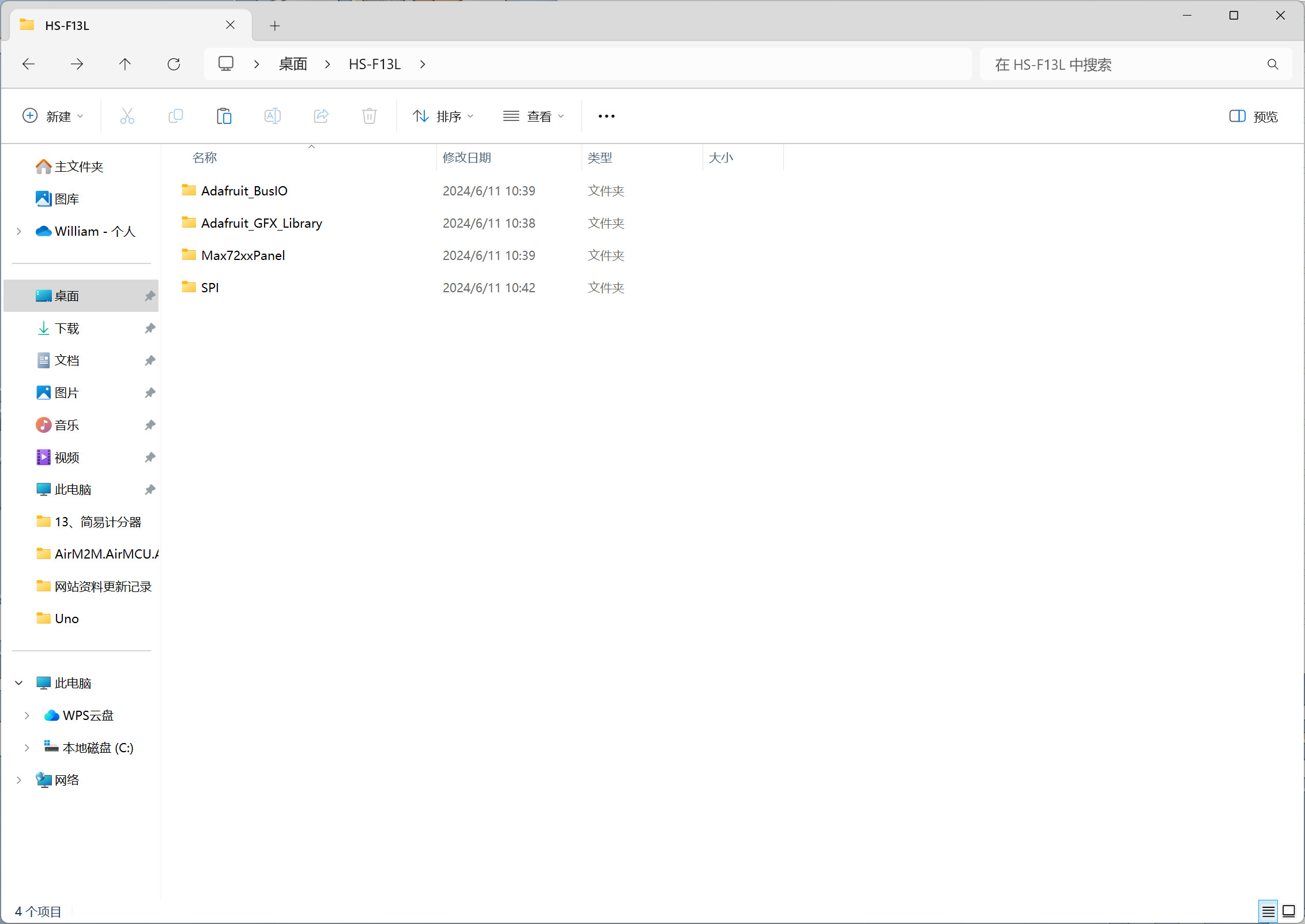

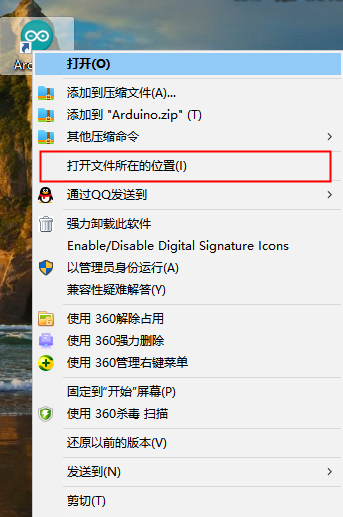

添加Arduino库文件
视频教程

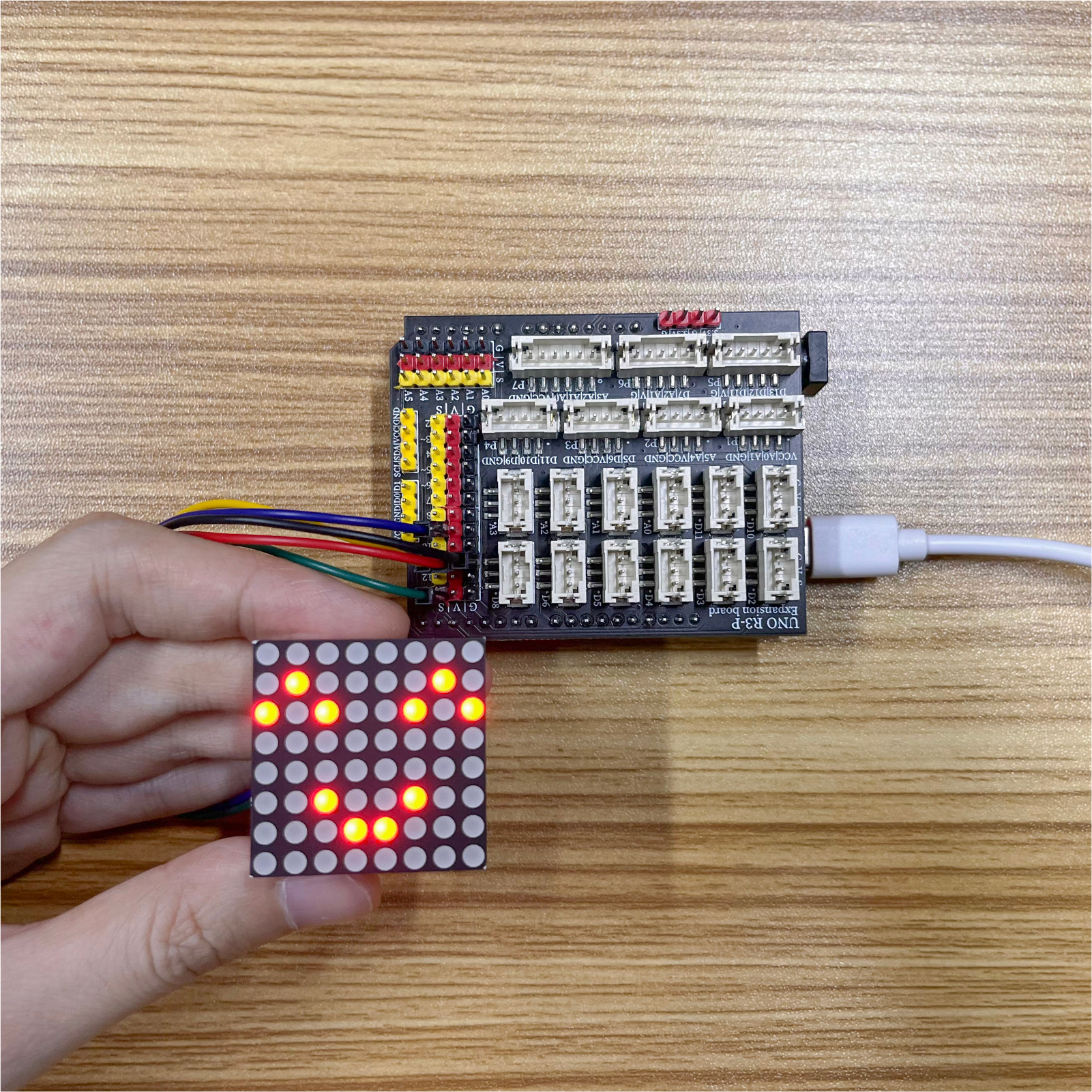

测试结论

1、介绍 点这里回到目录

8*8 点阵模块由 MAX7219 驱动，MAX7219 是一种集成化的串行输入/输出显示驱动器, 只需要 3个 IO 口即可驱动 1 个点阵，点阵显示时无闪烁且支持级联，8*8 点阵模块通过 Max7219 驱动，Max7219 采用的是三线串行通信，当接收 Arduino 数据时通过芯片内部 8*8 位静态 RAM 储存数据，在通过 Max7219 来控制 8*8 点阵模块的每个引脚的高低电平，从而达到显示目的。

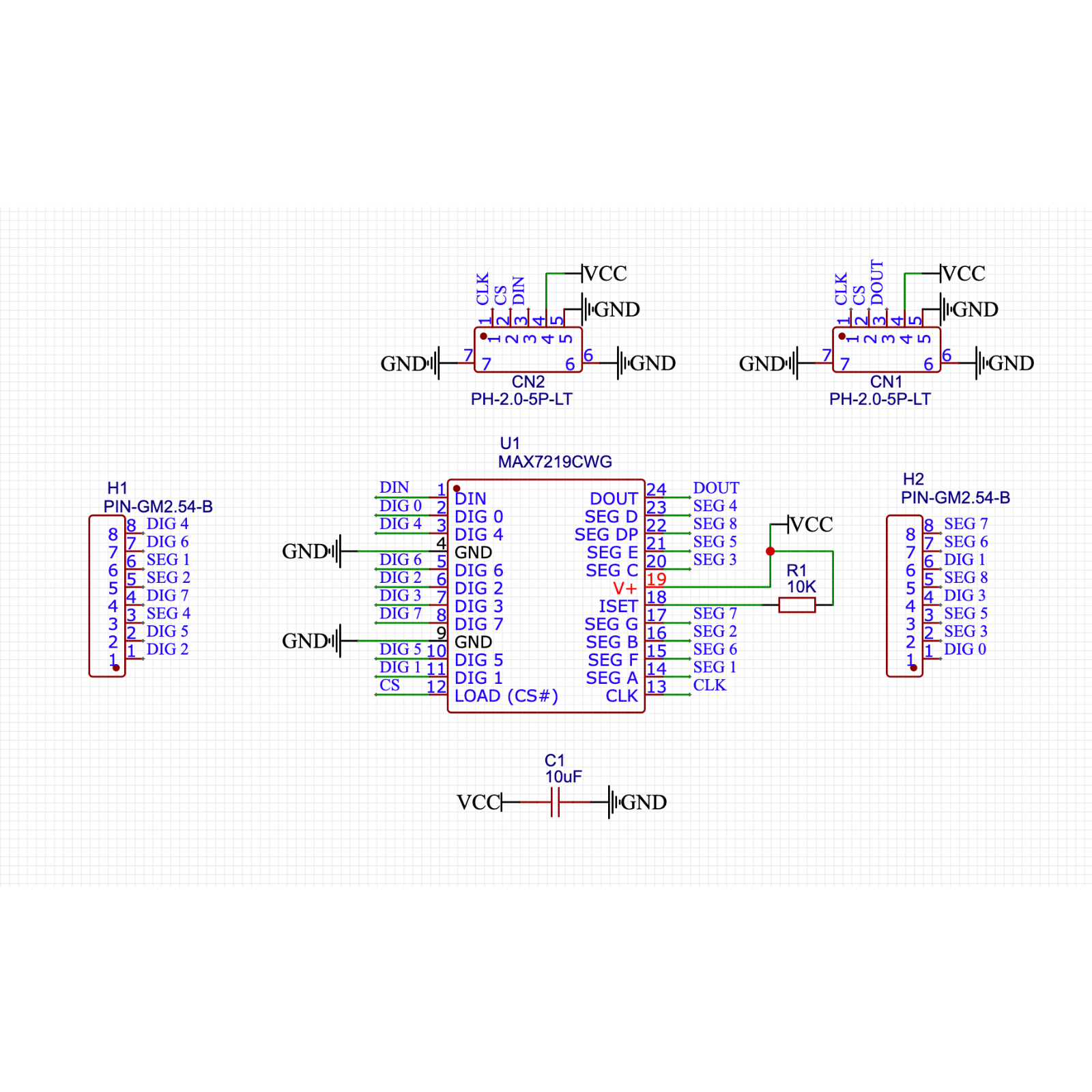

2、原理图点这里回到目录

HS-F13A 8x8点阵显示屏

3、模块参数点这里回到目录

引脚名称	描述
CLK	时钟引脚
CS	锁存引脚
DIN	数据引脚
VCC	VCC（电源输入正极）
GND	GND（电源输入负极

供电电压：3.3V / 5V
连接方式：PH2.0端子
安装方式：螺丝固定/乐高搭建

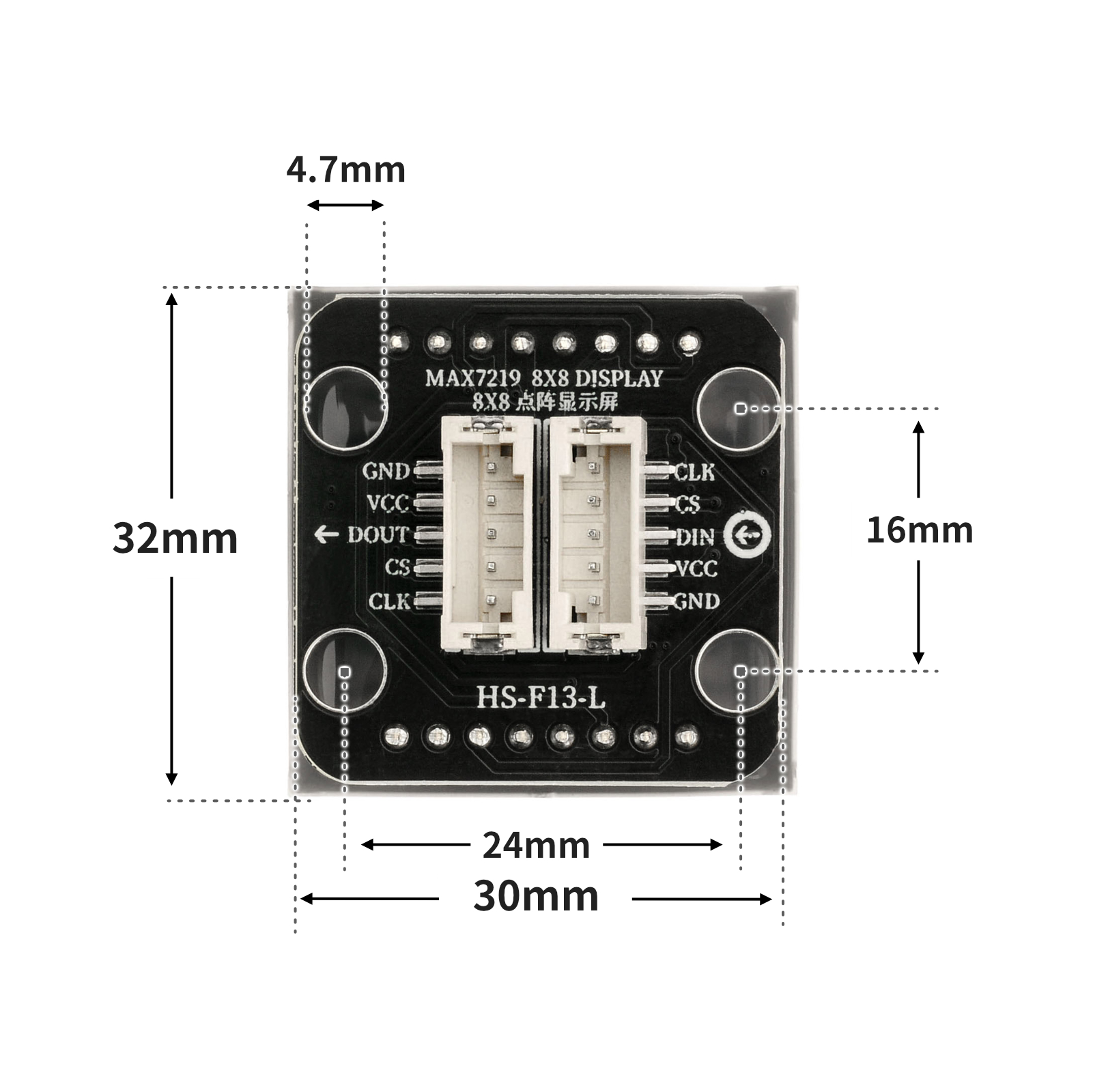

4、电路板尺寸点这里回到目录

HS-F13A 8x8点阵显示屏

5、Arduino IDE示例程序点这里回到目录

示例程序：点击下载

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Max72xxPanel.h>

Max72xxPanel myMatrix = Max72xxPanel(9,1,1);
uint8_t  LEDArray[8];

const uint8_t LedArray1[8] PROGMEM ={0x00,0x18,0x24,0x00,0x00,0xa5,0x42,0x00};
const uint8_t LedArray2[8] PROGMEM ={0x00,0x24,0x18,0x00,0x00,0x24,0xc3,0x00};

void setup(){
  myMatrix.setRotation(0,3);
  myMatrix.fillScreen(0);
  myMatrix.write();
}

void loop(){
  //MAX7219上显示笑脸和哭脸各1秒

  memcpy_P(&LEDArray, &LedArray1, 8);
  for(int index_i=0; index_i<8; index_i++)
  {
    for(int index_j=0*8; index_j<0*8+8; index_j++)
    {
      if((LEDArray[index_i]&0x01)>0)
        myMatrix.drawPixel(index_j, 7-index_i,1);
      else
        myMatrix.drawPixel(index_j, 7-index_i,0);
      LEDArray[index_i] = LEDArray[index_i]>>1;
    }
  }
  myMatrix.write();
  delay(1000);
  memcpy_P(&LEDArray, &LedArray2, 8);
  for(int index_i=0; index_i<8; index_i++)
  {
    for(int index_j=0*8; index_j<0*8+8; index_j++)
    {
      if((LEDArray[index_i]&0x01)>0)
        myMatrix.drawPixel(index_j, 7-index_i,1);
      else
        myMatrix.drawPixel(index_j, 7-index_i,0);
      LEDArray[index_i] = LEDArray[index_i]>>1;
    }
  }
  myMatrix.write();
  delay(1000);

}
