HS-F02L 无源蜂鸣器模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

无源蜂鸣器,是没有内部振荡器的蜂鸣器,在通电时,内部振荡器是不会发出嗡嗡声的,它需要2~5 kHz 的方波驱动,然后不同频率的波形会驱动蜂鸣器发出相应频率的声音。 我们常见的一些贺卡里面会带一个音乐盒,打开后会播放生日快乐,圣诞歌这些曲调,就是通过无源蜂鸣器来实现的。

有源蜂鸣器和无源蜂鸣器区别:

1、有源蜂鸣器,内部有振荡、驱动电路。加电源就可以响。无源蜂鸣器,声音频率可控,可以做出“多来米发索拉西”的效果在一些特例中,可以和LED复用一个控制口。

2、测试声音不同用黑表笔接蜂鸣器 “+”引脚,红表笔在另一引脚上来回碰触,如果触发出咔、咔声的且电阻只有 8Ω 的是无源蜂鸣器;如果能发出持续声音的,且电阻在几百欧以上的,是有源知蜂鸣器。

3、振动频率不同用直流电压输入相应电压(可以由小调到大),频率大概 2.7KHZ ,可以直接响的为有源电磁式蜂鸣器,不直接响的,需要方波来驱动才可以响的为无源电磁式蜂鸣器。


2、原理图 点这里回到目录

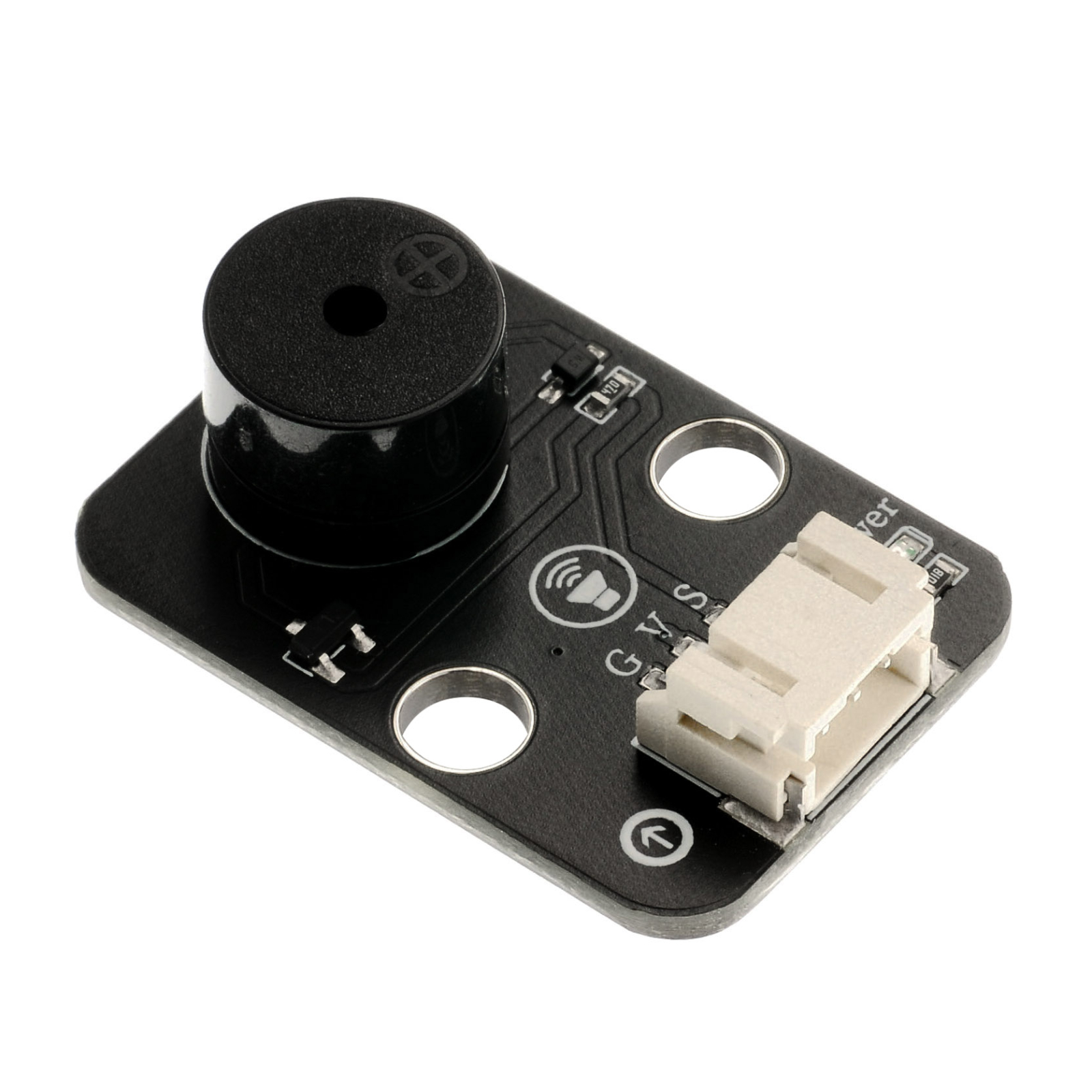

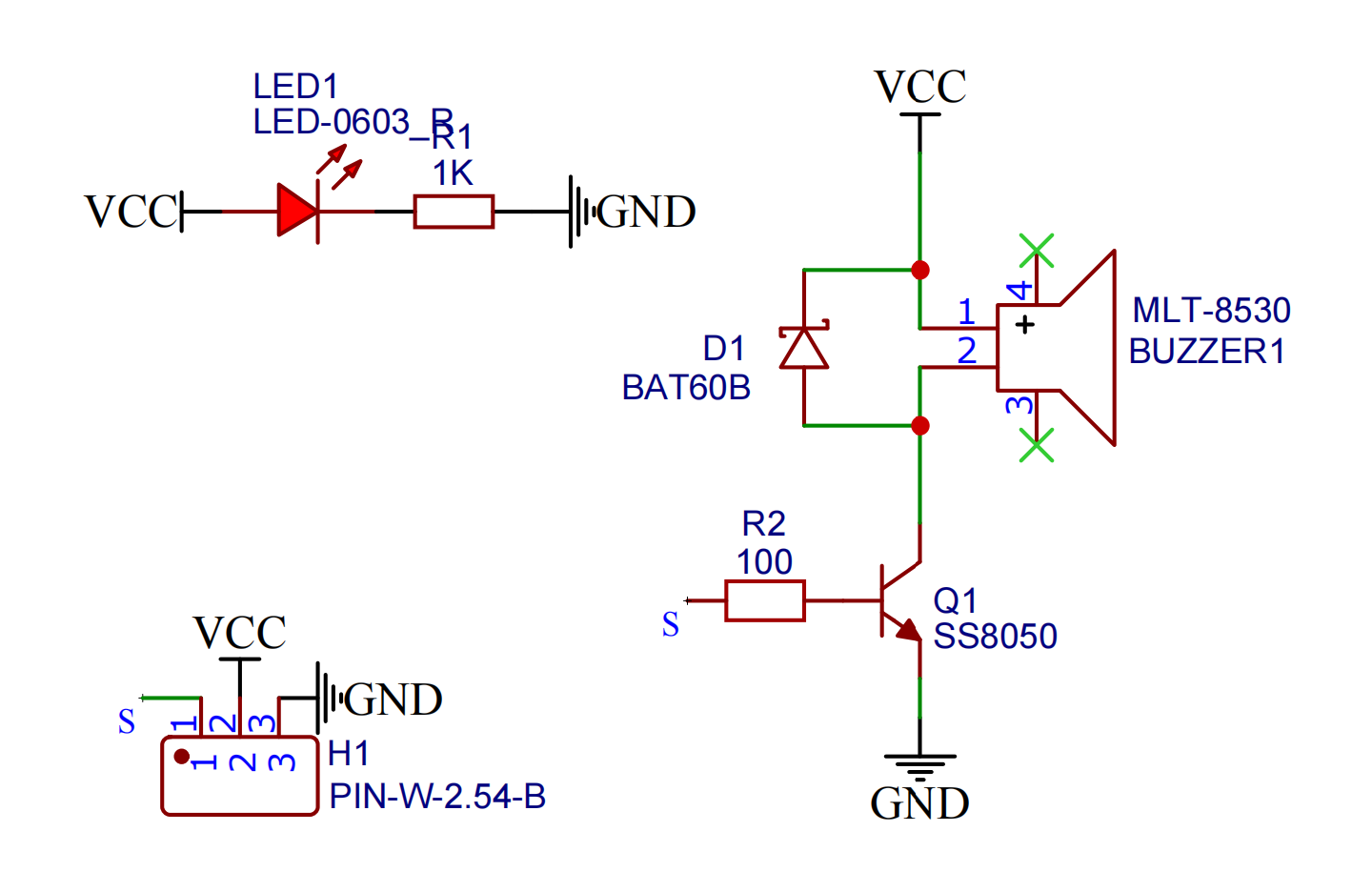

HS-F02L 无源蜂鸣器模块


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 3P端子

  • 安装方式:双螺丝固定


4、电路板尺寸 点这里回到目录

HS-F02L 无源蜂鸣器模块


5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 示例(适用于Mixly IDE、Arduino IDE):

float tonelist[7]={1046.5,1174.7,1318.5,1396.9,1568,1760,1975.5};

void setup(){
  pinMode(3, OUTPUT);
}

void loop(){
  //蜂鸣器:D3,\n播放简谱1,2,3,4,5,6

  for (int i = 1; i <= 7; i = i + (1)) {
    tone(3,tonelist[(int)(i - 1)]);
    delay(600);
    noTone(3);
    delay(600);
  }

}

ESP32 Python 示例(适用于Mixly IDE /米思齐)
(开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 ):

import music


midi = music.MIDI(2)
while True:
midi.pitch_time(440, 1000)
midi.pitch_time(494, 1000)
midi.pitch_time(523, 1000)
midi.pitch_time(587, 1000)
midi.pitch_time(659, 1000)
midi.pitch_time(698, 1000)
midi.pitch_time(784, 1000)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

Arduino UNO 图形化示例程序:点击下载

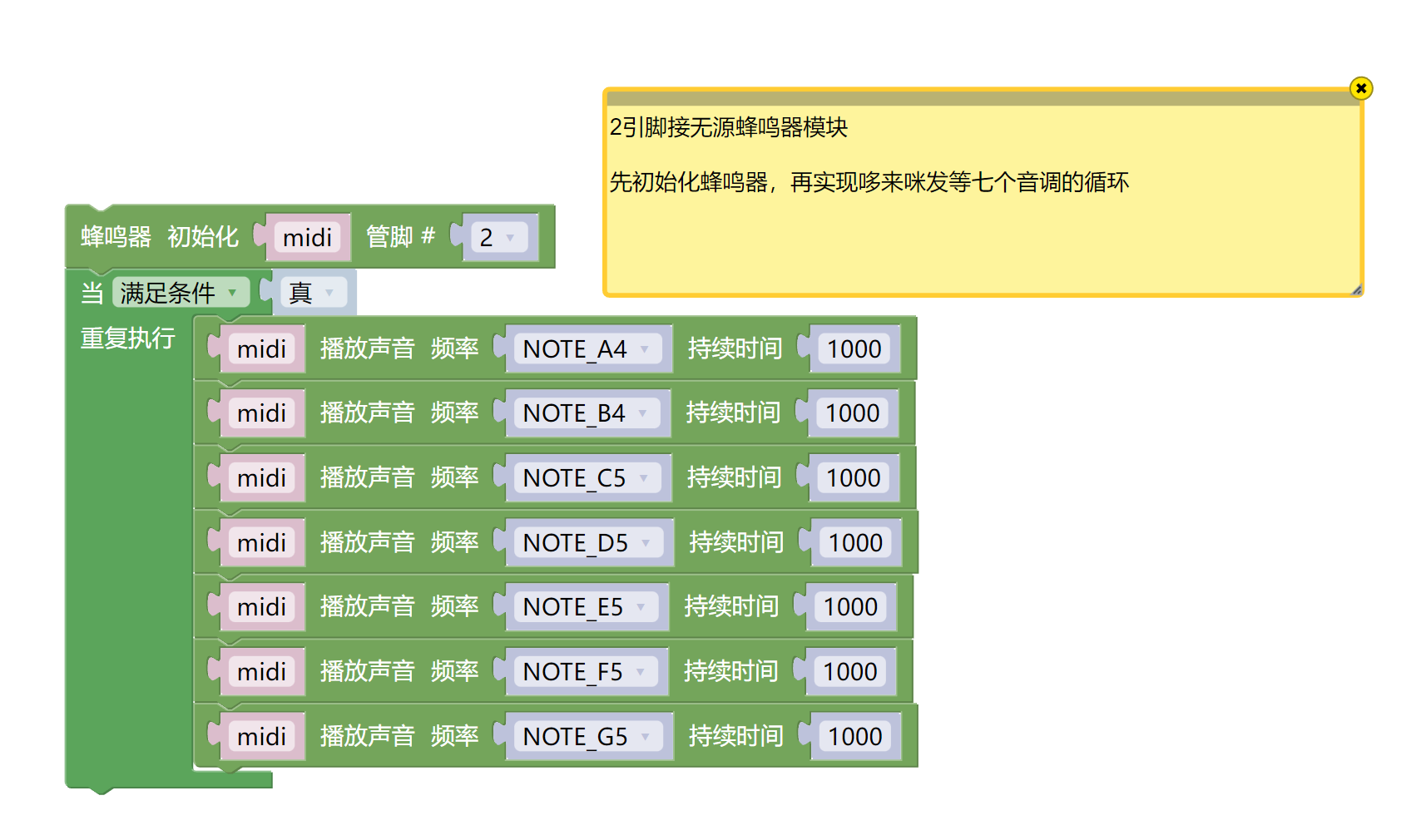

HS-F02L 无源蜂鸣器模块

ESP32 Python图形化示例程序:点击下载

HS-F02L 无源蜂鸣器模块


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 无源蜂鸣器模块(HS-F02L)*1
  • PH2.0 3P双头端子线*1

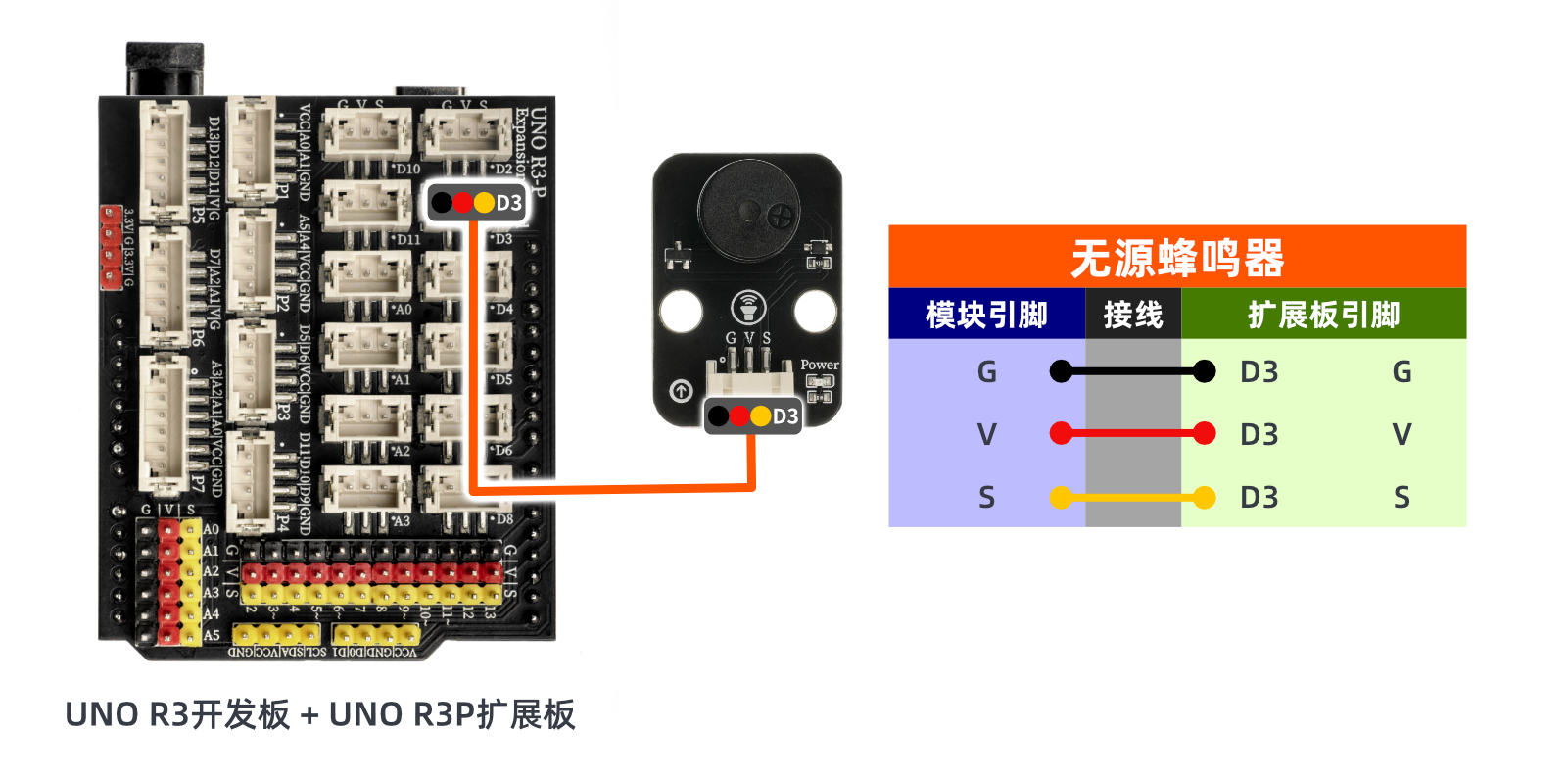

电路接线图:

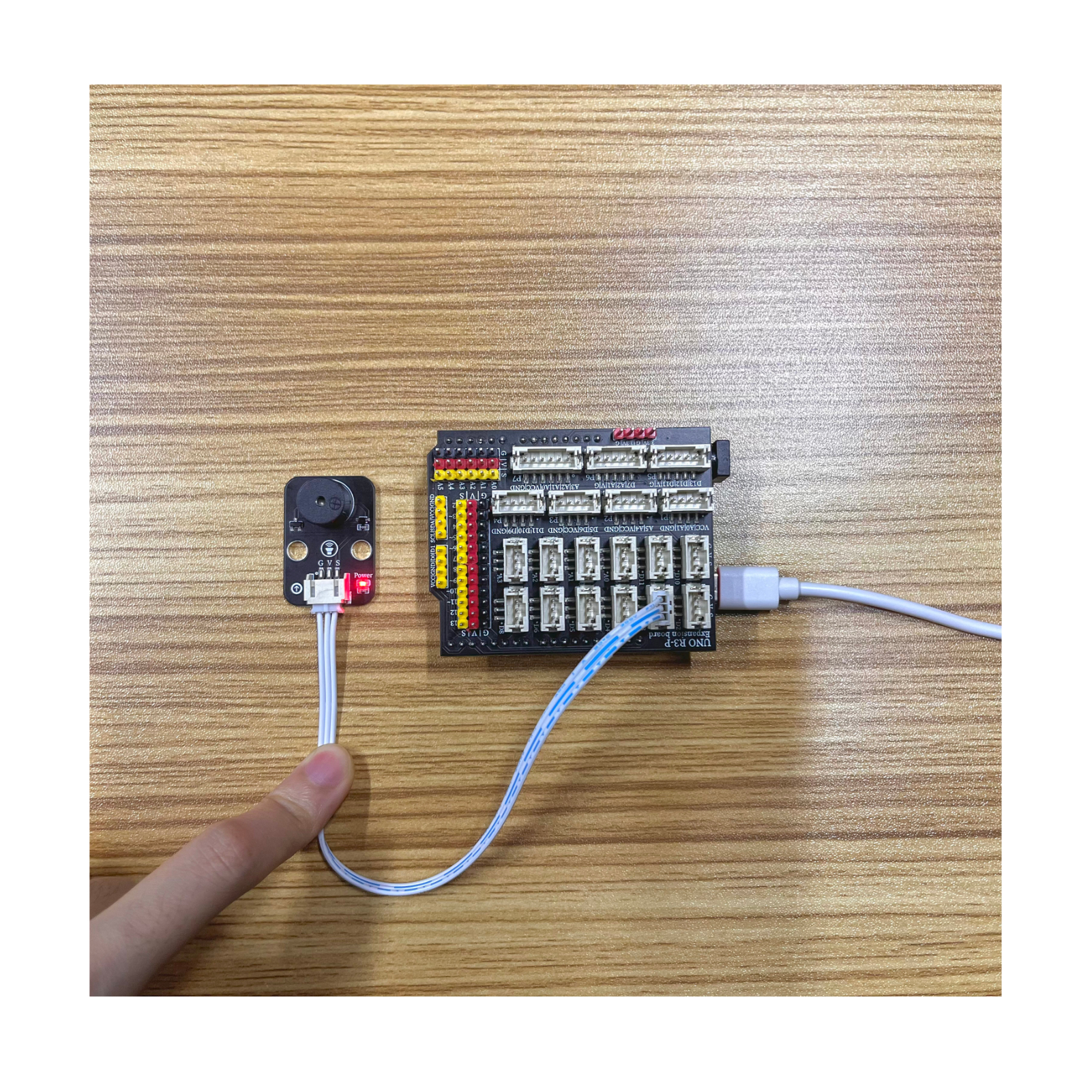

HS-F02L 无源蜂鸣器模块


ESP32 Python 测试环境搭建


8、视频教程 点这里回到目录

Arduino UNO视频教程点击查看

ESP32 Python视频教程:


9、测试结论 点这里回到目录

Arduino UNO测试结论:

器件连接好线之后,将上述程序烧录到Arduino UNO 开发板之后,会听到蜂鸣器发出不同频率的声音。

HS-F02L 无源蜂鸣器模块


ESP32 Python测试结论:器件连接好线之后,将上述程序烧录到ESP32开发板之后,会听到蜂鸣器发出不同频率的声音。


点这里回到目录
