HS-E08智能饮水机
HS-E08智能饮水机说明书

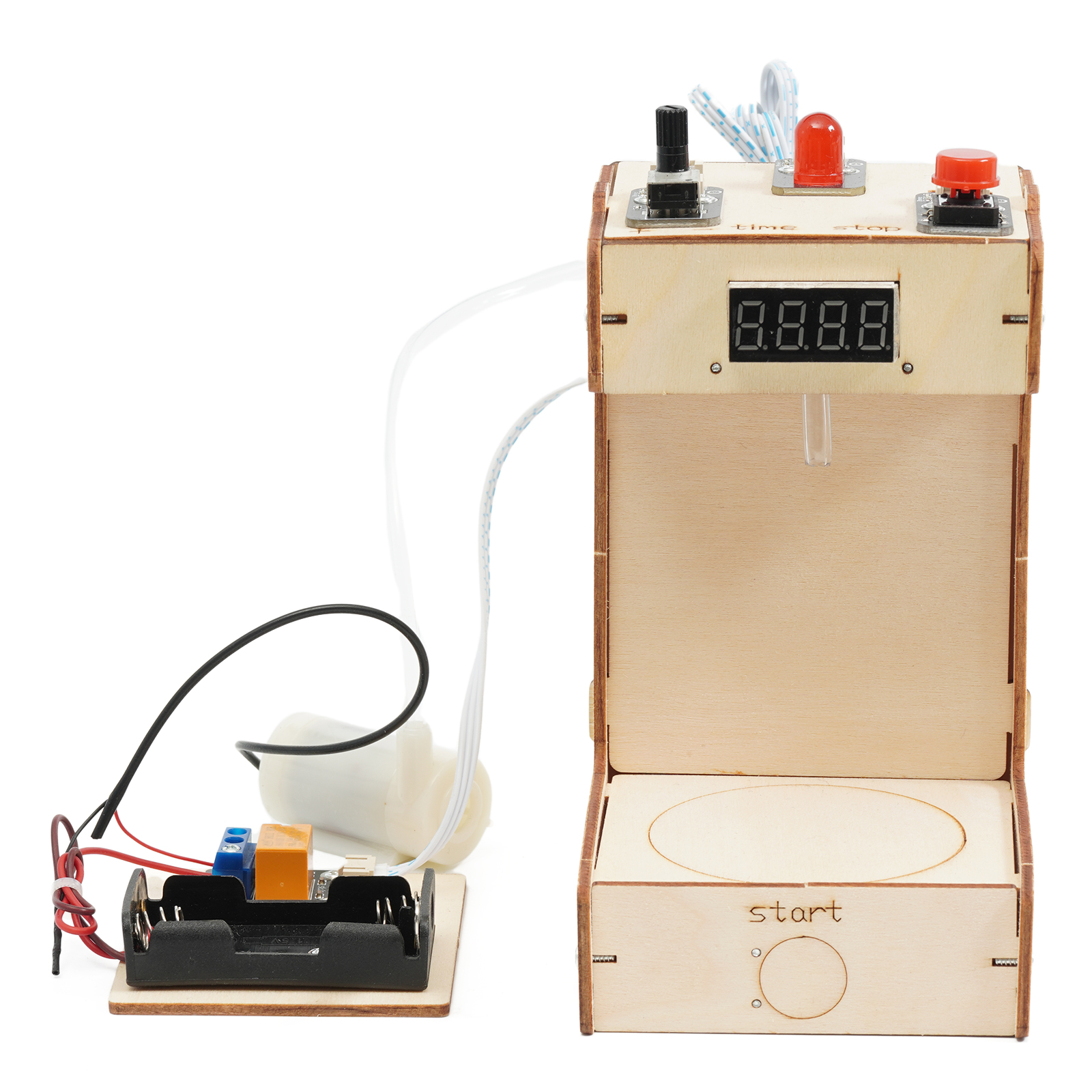

产品简介：
智能饮水机是一款由触摸开关模块、LED灯模块、按键开关模块、继电器模块、四位LED数码管、旋转电位器等配件组合而成的智能套件。
本款套件可实现：Arduino智能饮水机包括电位器控制出水时间、触摸开关启动水泵、按键紧急停止和LED灯工作指示。同时，通过四位LED数码管将出水时间显示出来。
在这个智能饮水机中，我们使用一个电位器来控制出水时间，通过调节电位器的旋钮，可以选择出水时间的长短。使用触摸开关来启动水泵，当触摸开关被触摸时，电路会启动水泵开始出水。另外，也提供了一个按键来执行紧急停止功能，当按下该按键时，水泵会立即停止工作。同时，有一个LED指示灯，用于显示饮水机的工作状态。
为了方便用户查看出水时间，我们还添加了一个四位LED数码管。通过该数码管，用户可以清晰地看到当前设置的出水时间，从而根据自己的需求进行调整。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能饮水机。 （米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

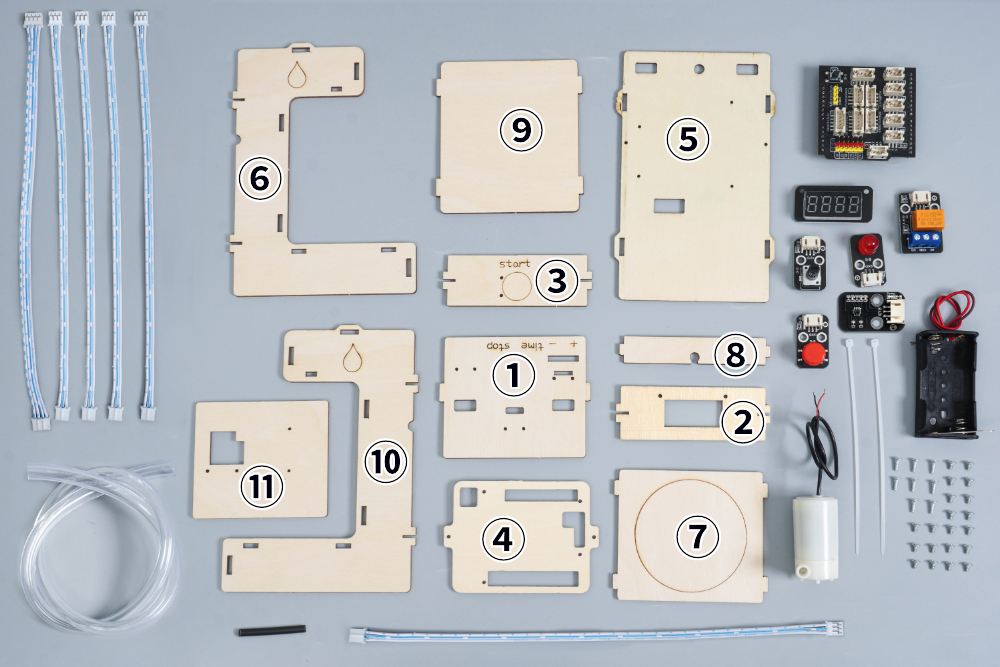

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2

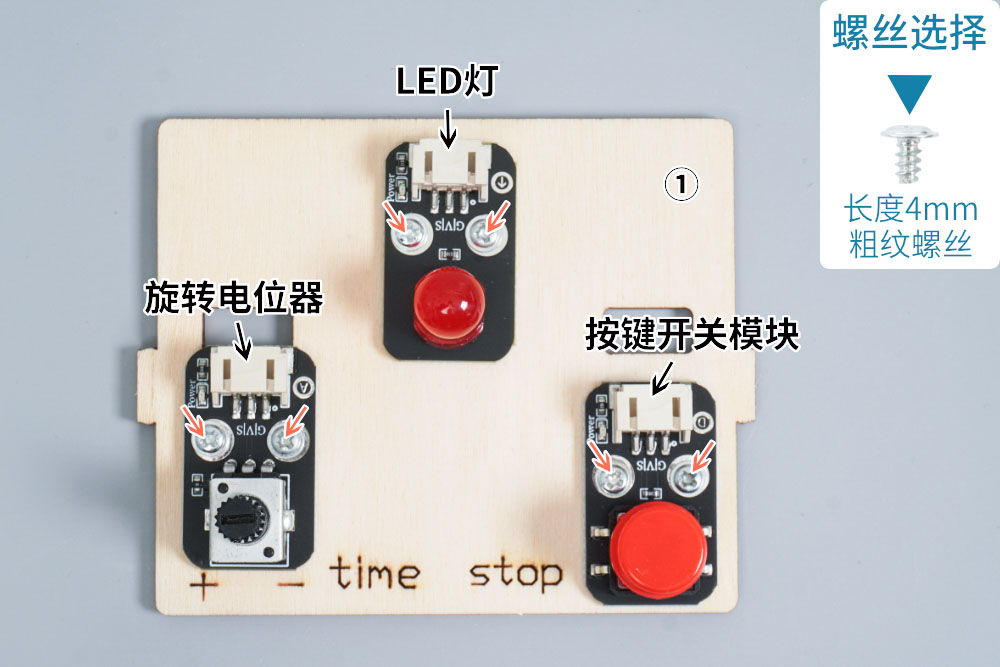

用4mm粗纹螺丝把旋转电位器、LED灯、按键开关模块安装在①号板上。

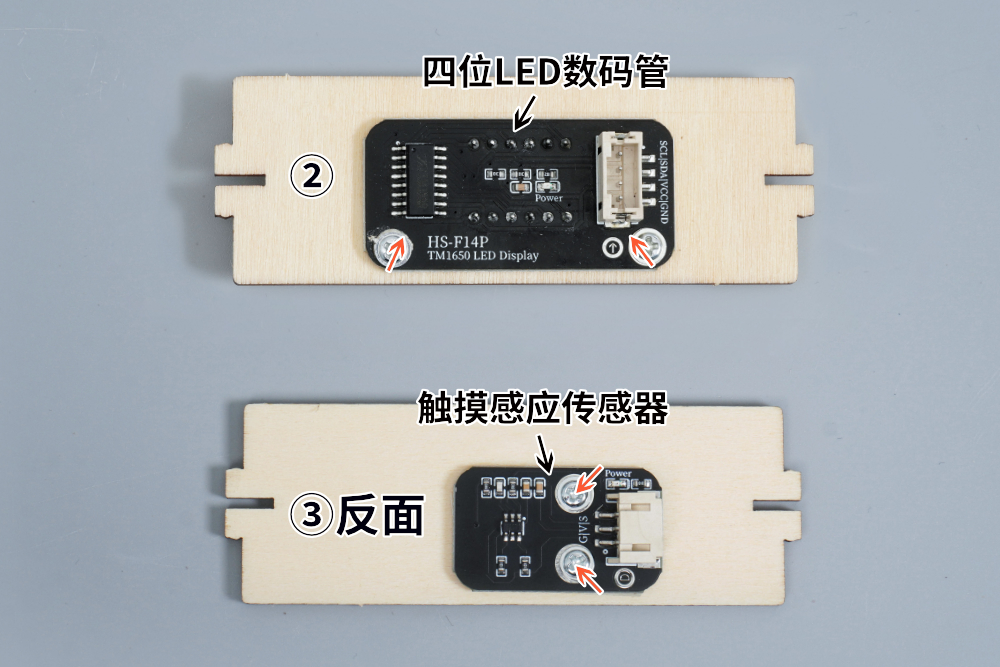

STEP：3
用4mm粗纹螺丝把四位LED数码管安装在②号板上，触摸感应传感器安装在③号板上。
STEP：4
参照上图，首先把三条15cm双头端子线分别插入旋转电位器、LED灯、按键开关模块，然后把20cm双头端子线插入触摸感应传感器上，最后把15cm的4P双头端子线插入四位LED数码管上。注意：用小刀削端子头凸起部分，可以使端子线松一些，不会过紧。
STEP：5

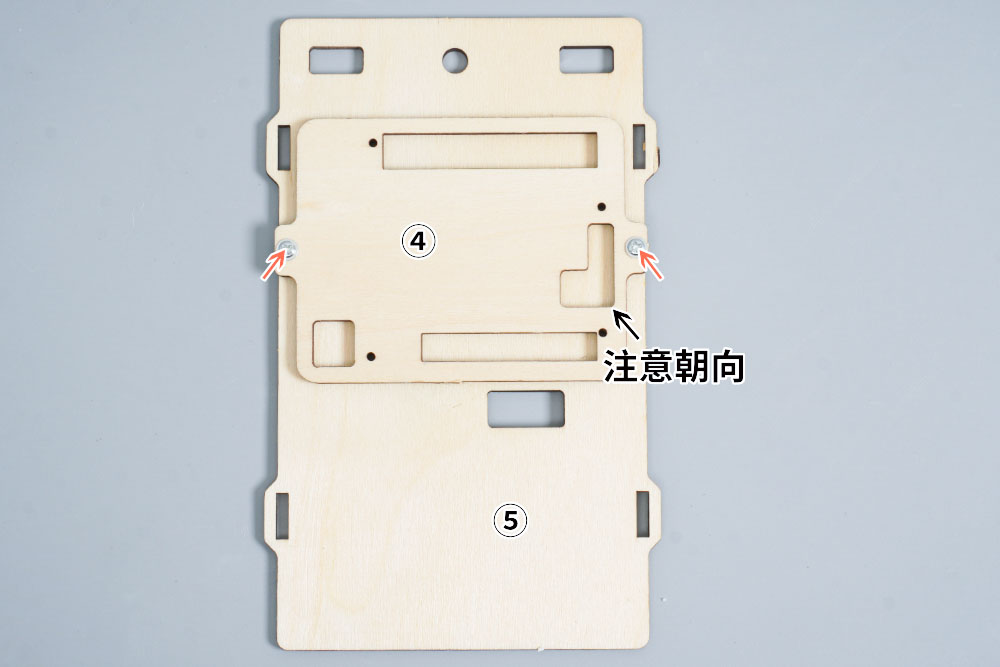

用4mm粗纹螺丝把④号板安装在⑤号板上。

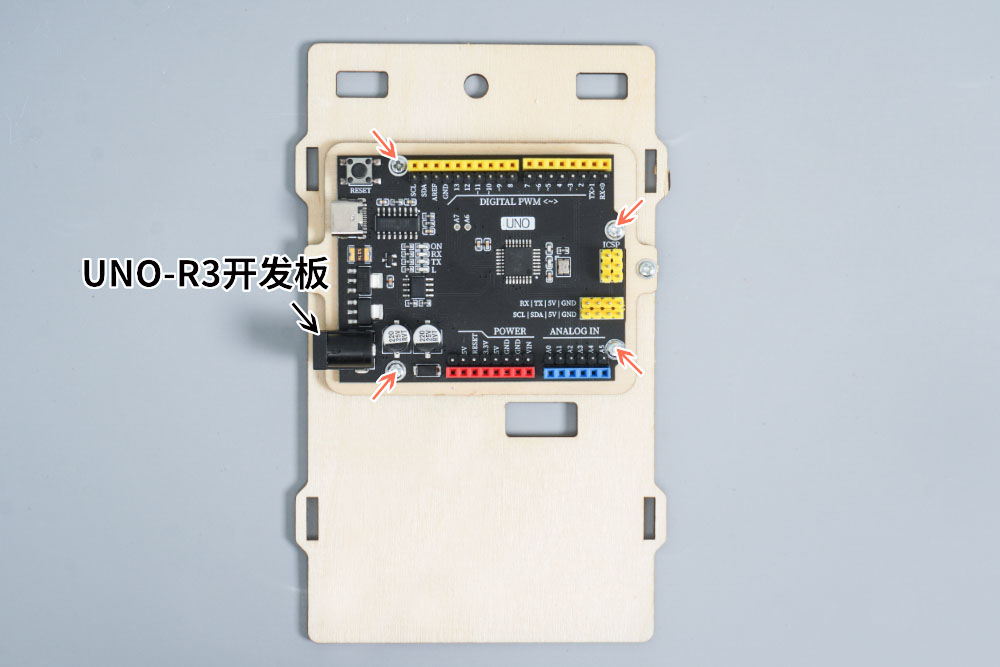

STEP：6
用4mm粗纹螺丝把UNO-R3开发板安装在④号板上。
STEP：7

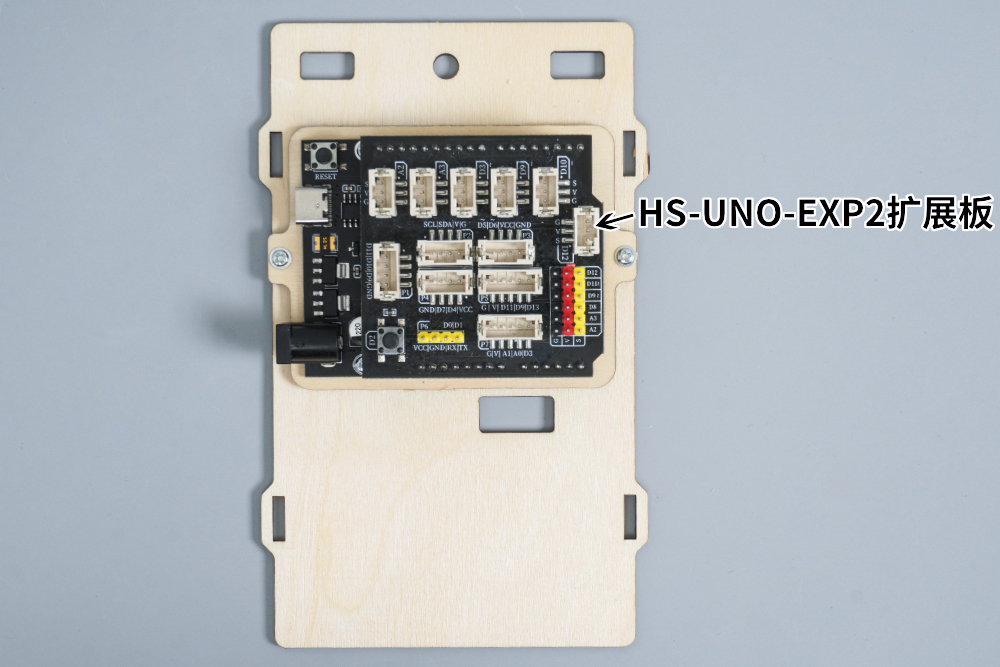

把HS-UNO-EXP2扩展板插入UNO-R3开发板上。

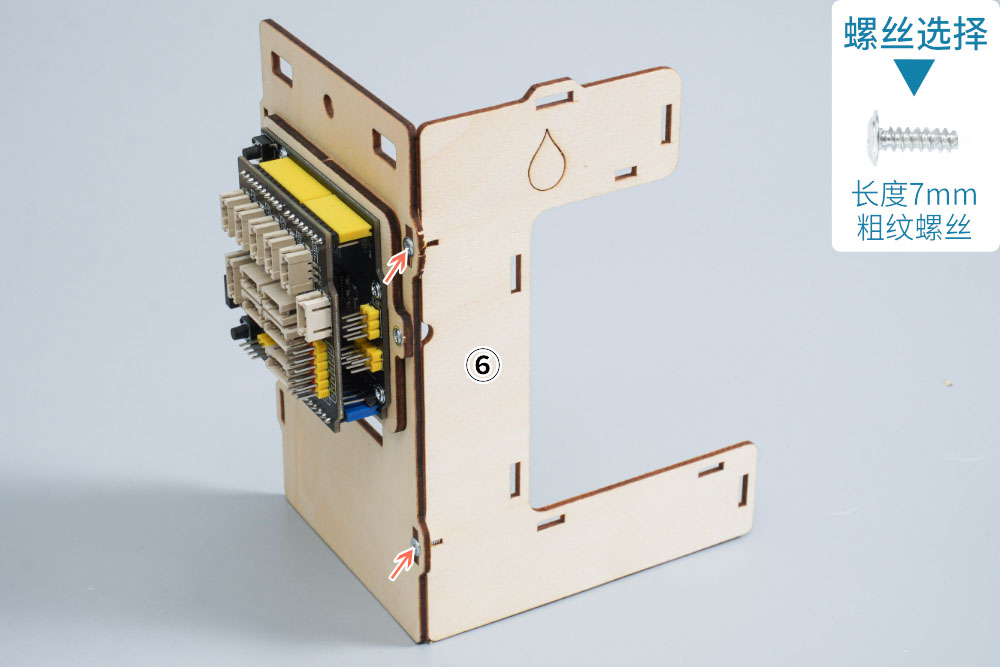

STEP：8
用7mm粗纹螺丝把⑥号板安装在⑤号板上。

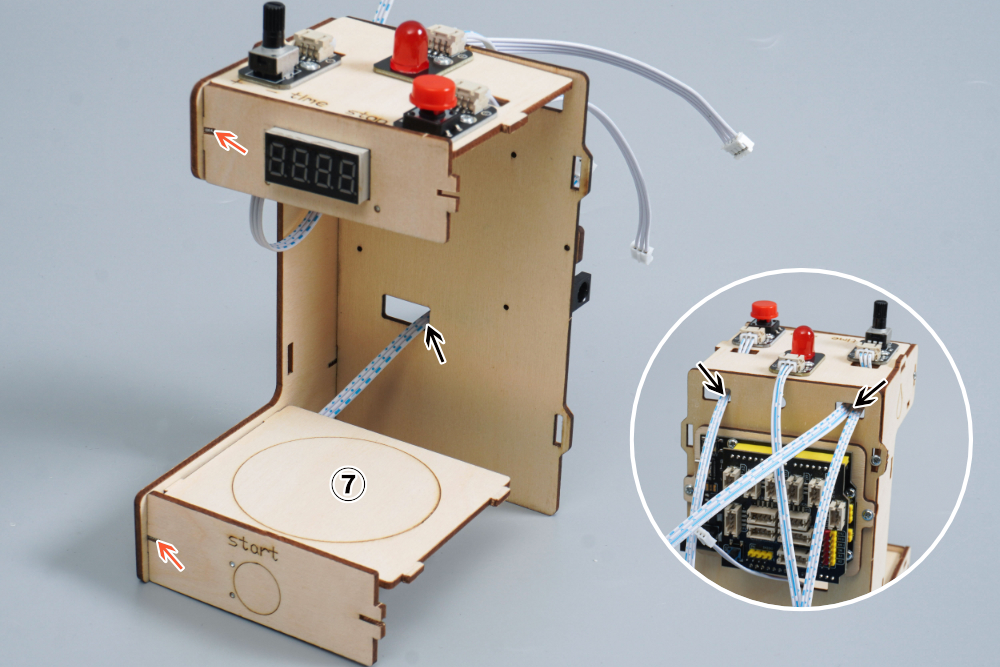

STEP：9
首先把①、②、③、⑦号板安装在⑥号板上，然后用7mm粗纹螺丝把②、③号板固定在⑥号板上，最后把旋转电位器、按键开关模块、四位LED数码管和触摸感应传感器的导线穿过⑤号板的孔洞。

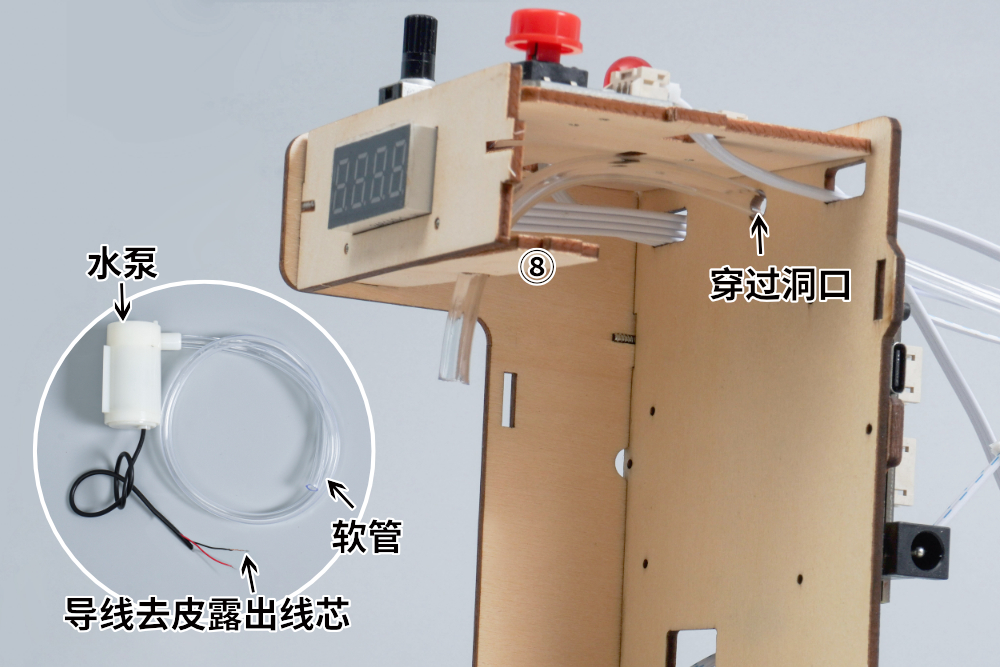

STEP：10
参照上图，首先把软管插入水泵上，并且把水泵上的导线去皮，留1CM线芯，然后把软管穿过⑤号板的圆洞，再然后把软管插入⑧号板，最后把⑧号板安装在⑥号板上。注意：软管插入水泵时不要插到底。
STEP：11

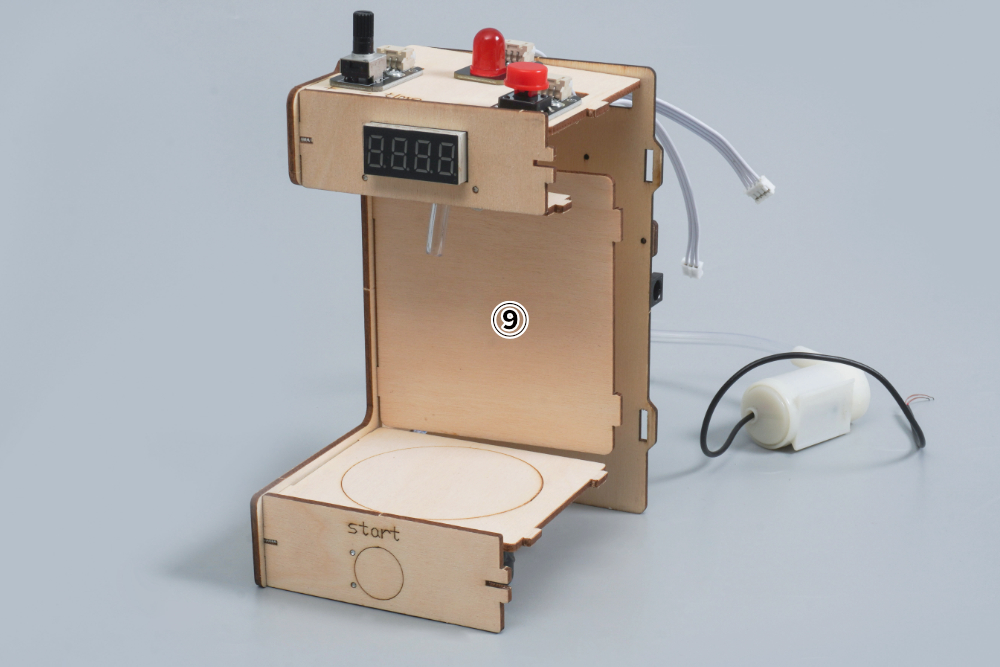

把⑨号板安装在⑥号板上。
STEP：12

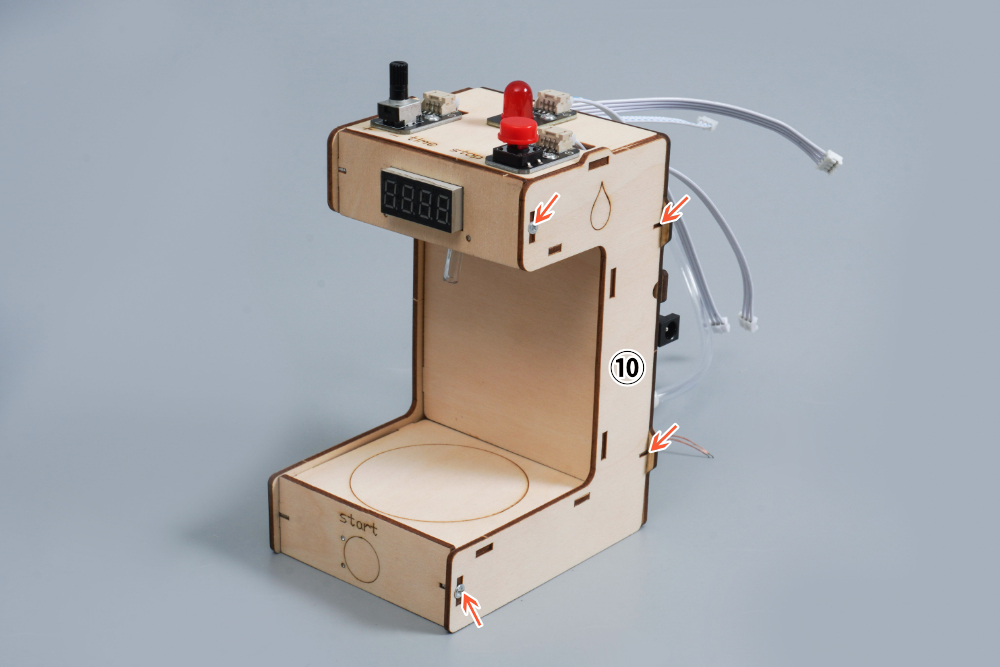

用7mm粗纹螺丝把⑩号板安装在①、②、③、⑤、⑦、⑧、⑨号板上。
STEP：13

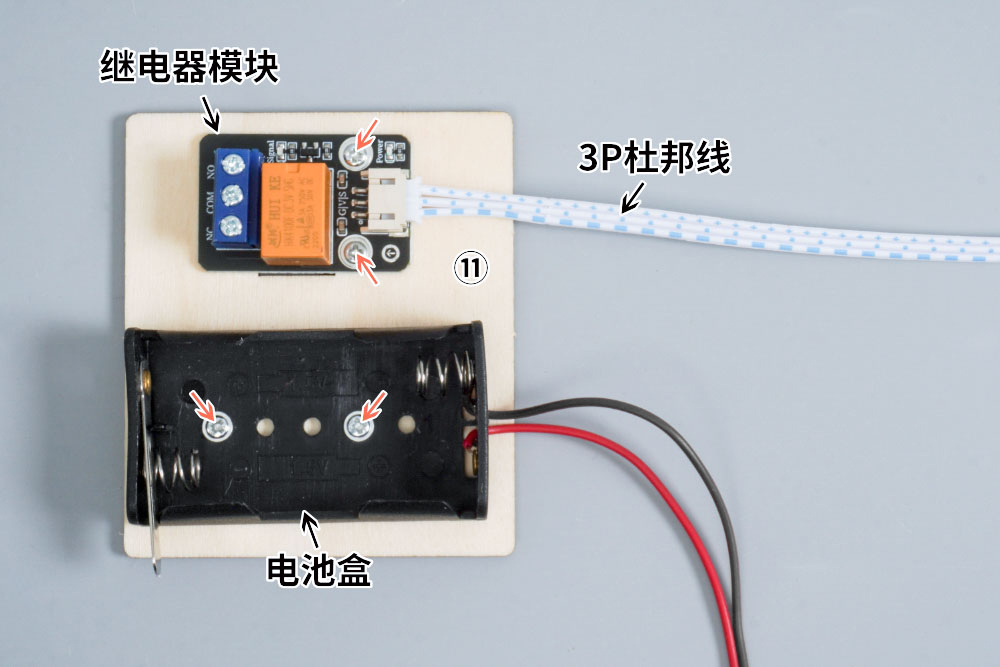

首先用4mm粗纹螺丝把继电器模块、电池盒安装在⑪号板上，然后把3P杜邦线插入继电器模块。注意：用小刀削端子头凸起部分，可以使端子线松一些，不会过紧。
STEP：14

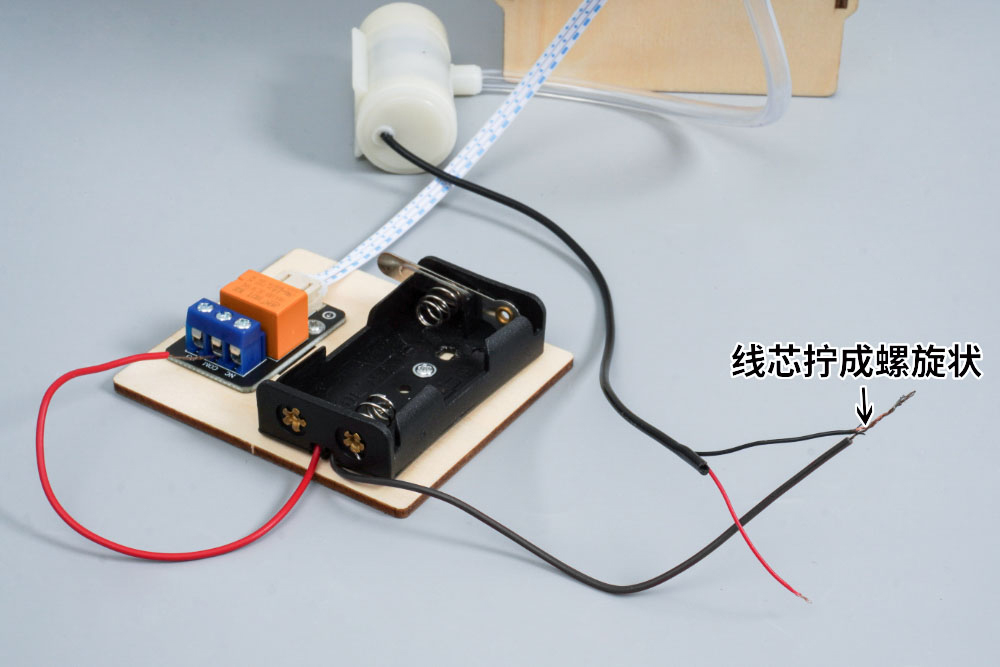

参照上图，把水泵的黑色导线和电池盒的黑色导线线芯拧成螺旋状。

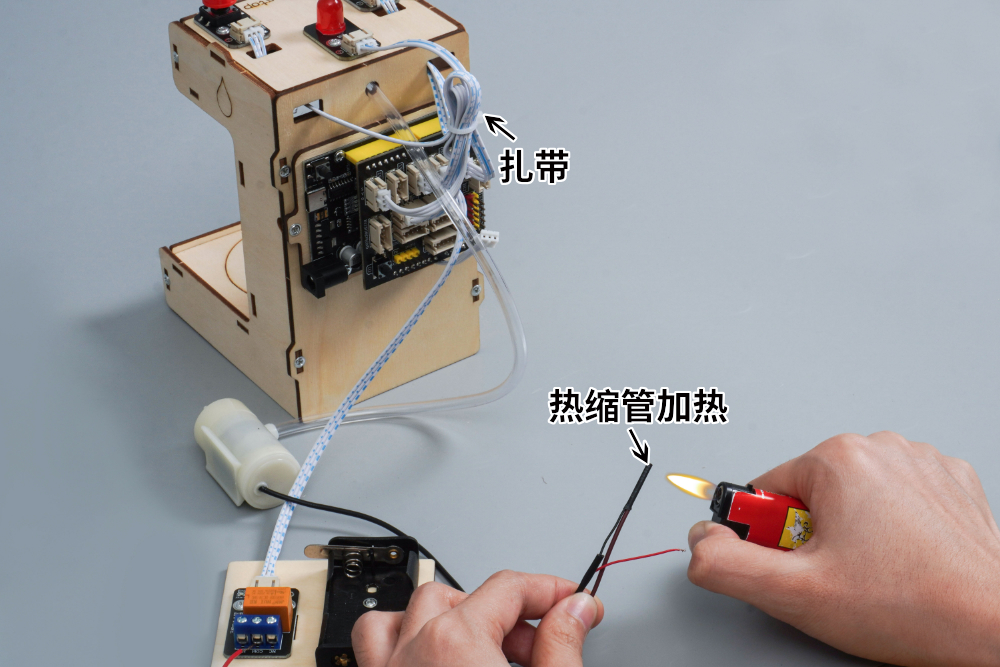

STEP：15
首先参考【智能饮水机-接线示意图】把触摸开关模块、LED灯模块、按键开关模块、继电器模块、四位LED数码管、旋转电位器插入HS-UNO-EXP2扩展板上，然后用打火机加热黑色热缩管进行收缩密封。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。注意：使用打火机时注意安全，小心烫伤。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：16
分别把电池盒导线芯插入COM公共垫片下方和水泵导线芯插入NO常开端垫片下方，然后使用十字螺丝刀把螺丝拧紧。注意：导线线芯安装错误会导致电路无法工作。

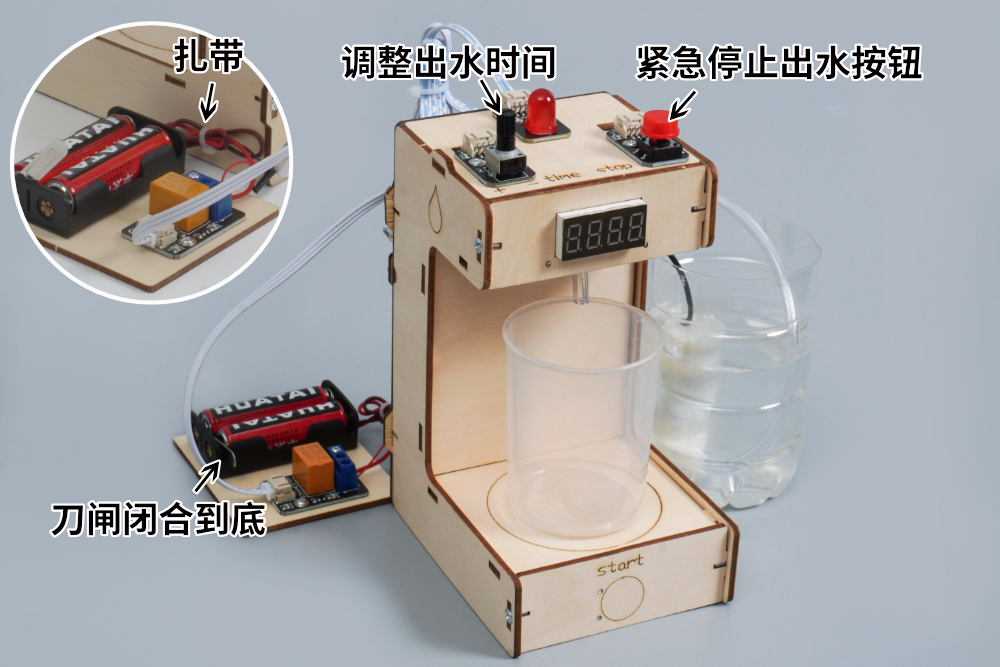

STEP：17
用扎带把电池盒导线和水泵导线扎好，剪掉多余的扎带。智能饮水机制作完成，刀闸闭合到底智能饮水机就可以开始工作啦。使用米思齐Mixly软件将该套件的智能饮水机示例程序上传至UNO-R3，智能饮水机可实现：使用触摸开关来启动水泵，当触摸开关被触摸时，电路会启动水泵开始出水。另外，也提供了一个按键来执行紧急停止功能，当按下该按键时，水泵会立即停止工作。同时，有一个LED指示灯，用于显示饮水机的工作状态。为了方便用户查看出水时间，我们还添加了一个四位LED数码管。通过该数码管，用户可以清晰地看到当前设置的出水时间，从而根据自己的需求进行调整。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能饮水机。
注意：智能饮水机如果需要脱机工作，请自备或者购买DC头6V-12V电源和14500尖头锂电池。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
