HS-S52P 敲击传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

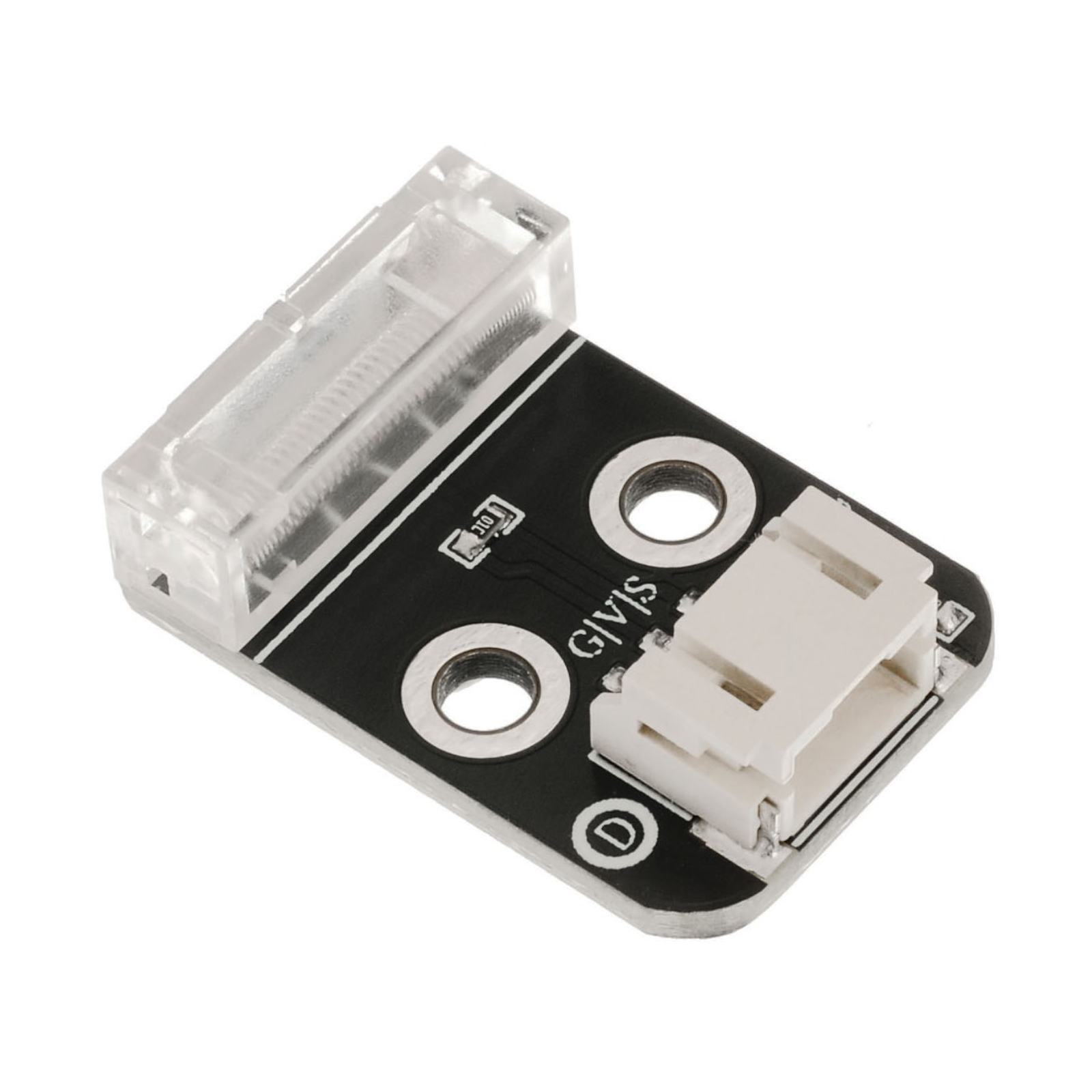

1、介绍 点这里回到目录

敲击传感器可以监测物体是否被碰撞冲击。典型的敲击传感器由有机玻璃外壳和内部的弹簧组成,能感受小振幅的振动,比普通的振动传感器更为灵敏。因此利用敲击传感器模块可以制作爆闪器、监测敲门等等。


2、原理图 点这里回到目录

HS-S52P 敲击传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 端子线

  • 安装方式:双螺丝固定

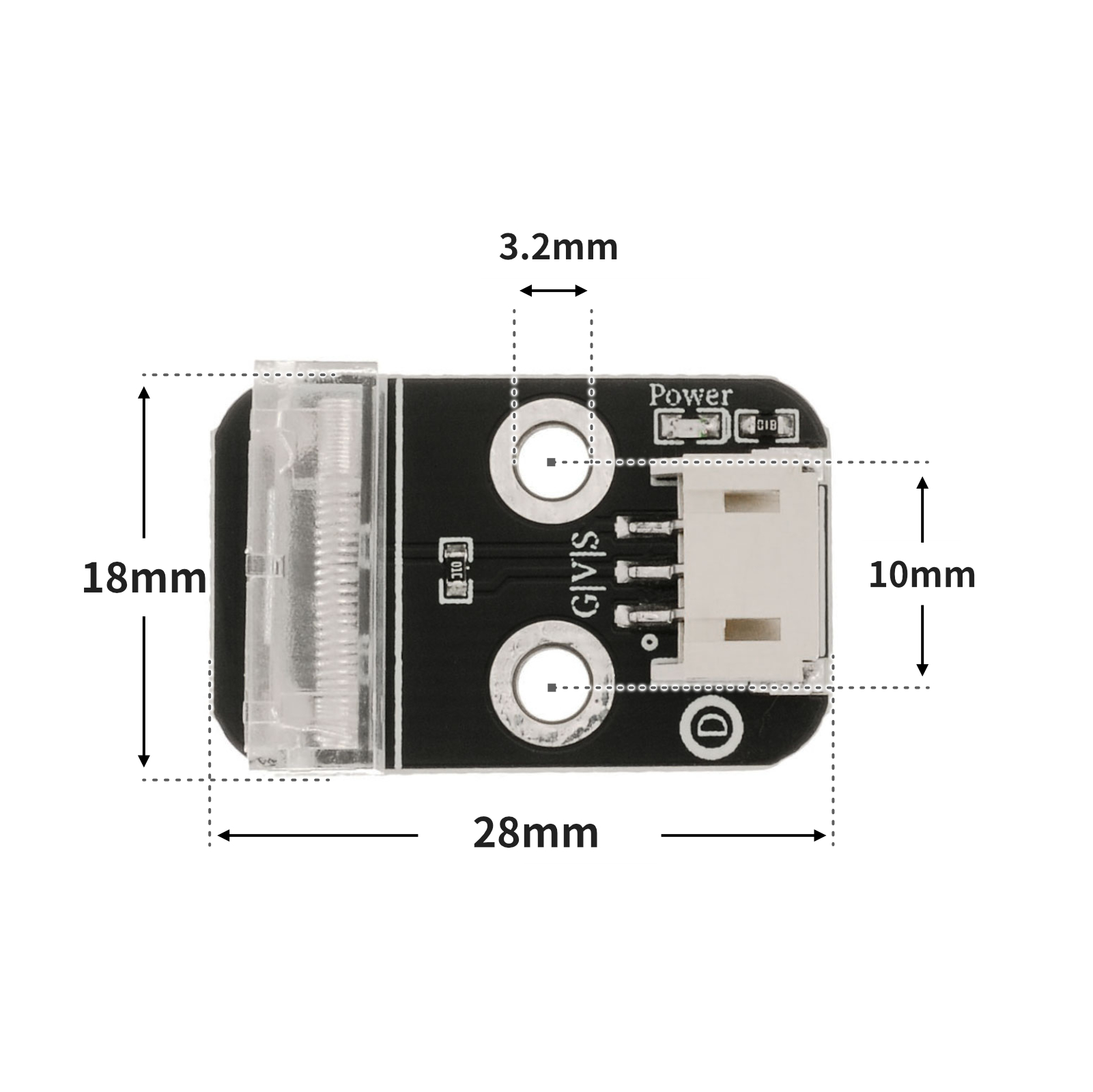

4、电路板尺寸 点这里回到目录

HS-S52P 敲击传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(4, OUTPUT);
}

void loop(){
  //A0接敲击传感器,D4接led灯,晃动敲击传感器,led闪烁。
  if (digitalRead(A0) == 1) {
    Serial.println("未检测到冲击");
    digitalWrite(4,LOW);

  } else if (digitalRead(A0) == 0) {
    delay(300);
    digitalWrite(4,HIGH);
    Serial.println("传感器检测到冲击");
  }

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import time


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(0)
print('未检测到冲击')
else:
pin4.value(1)
print('传感器检测到冲击')
time.sleep(1)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

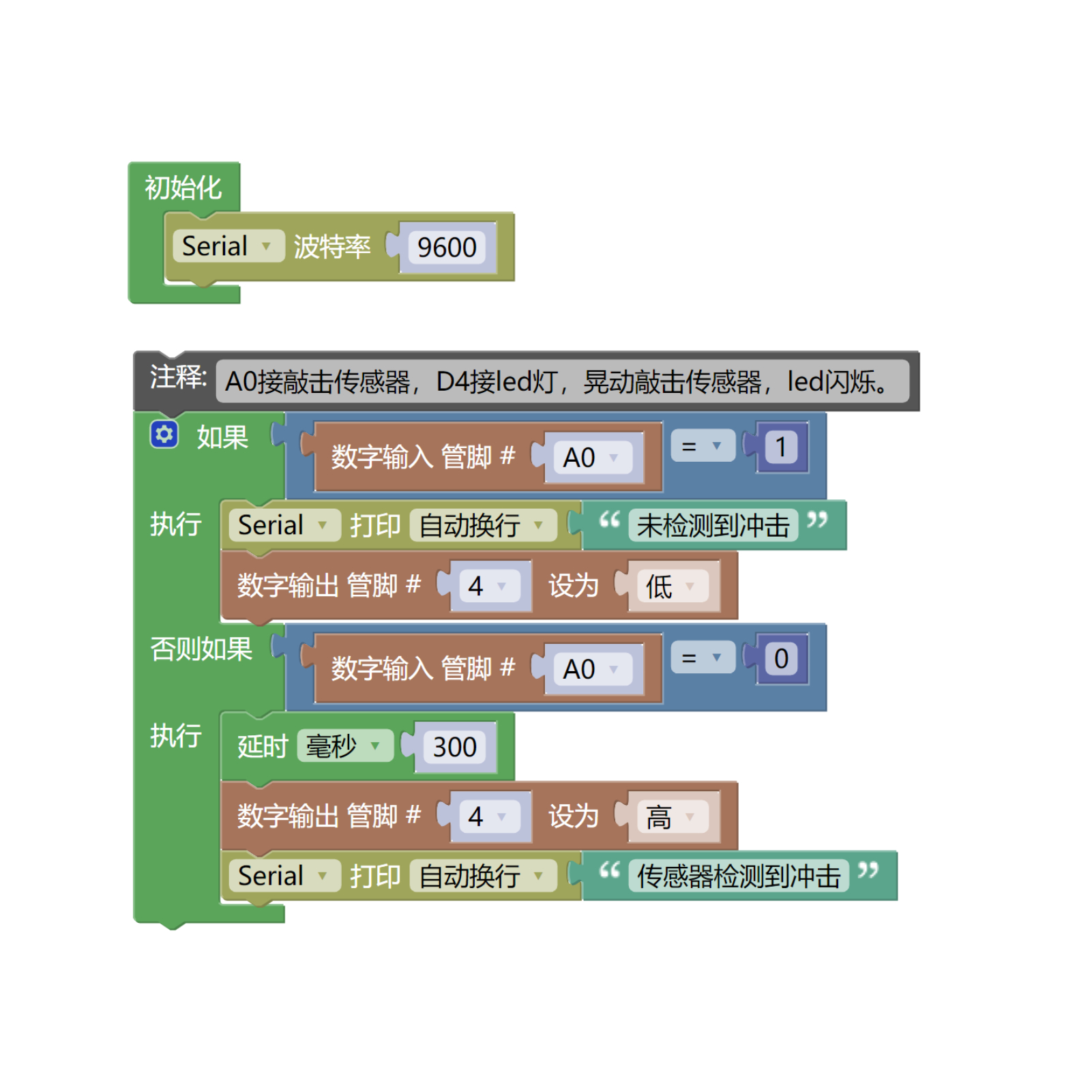

示例程序(UNO开发板)点击下载

HS-S52P 敲击传感器

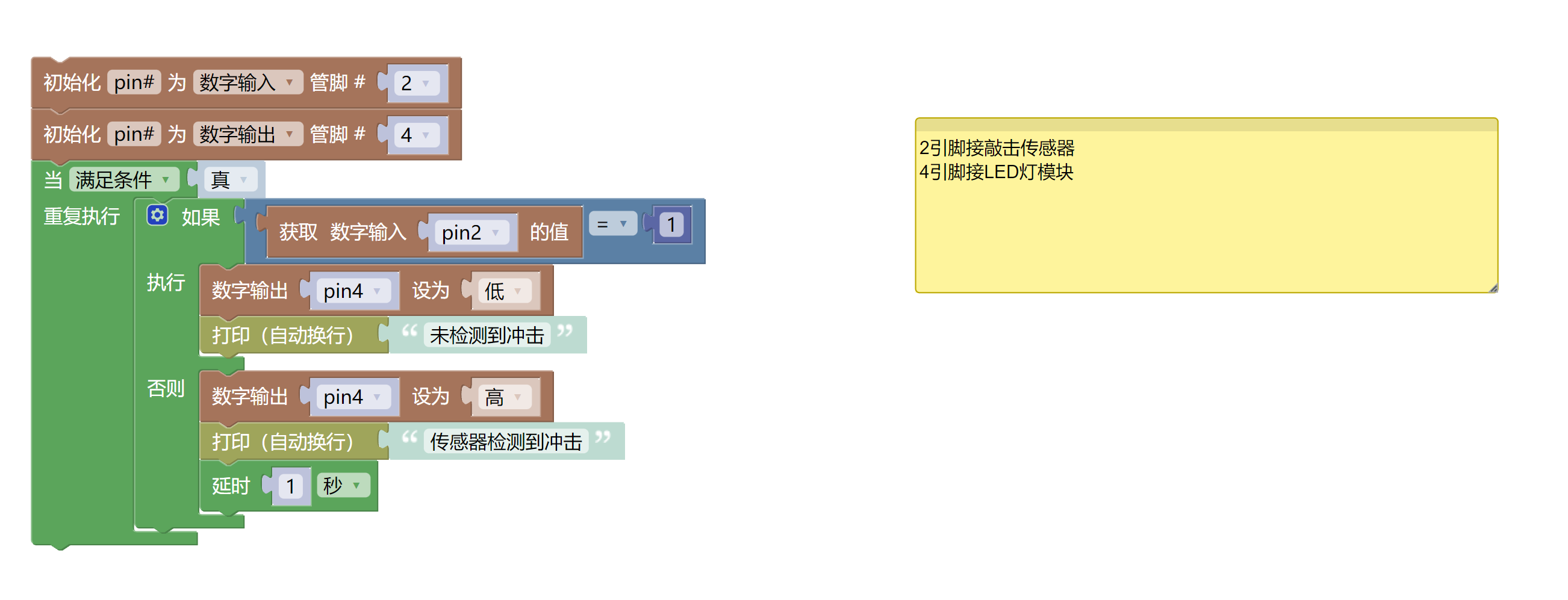

示例程序(ESP32开发板):点击下载

HS-S52P 敲击传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3P 扩展板 *1
  • USB type-c 数据线 *1
  • 敲击传感器(HS-S52P)*1
  • led灯模块 (HS-F08P) *1
  • PH2.0 3P双头端子线 *2 或 PH2.0 3P端子转杜邦线 *2

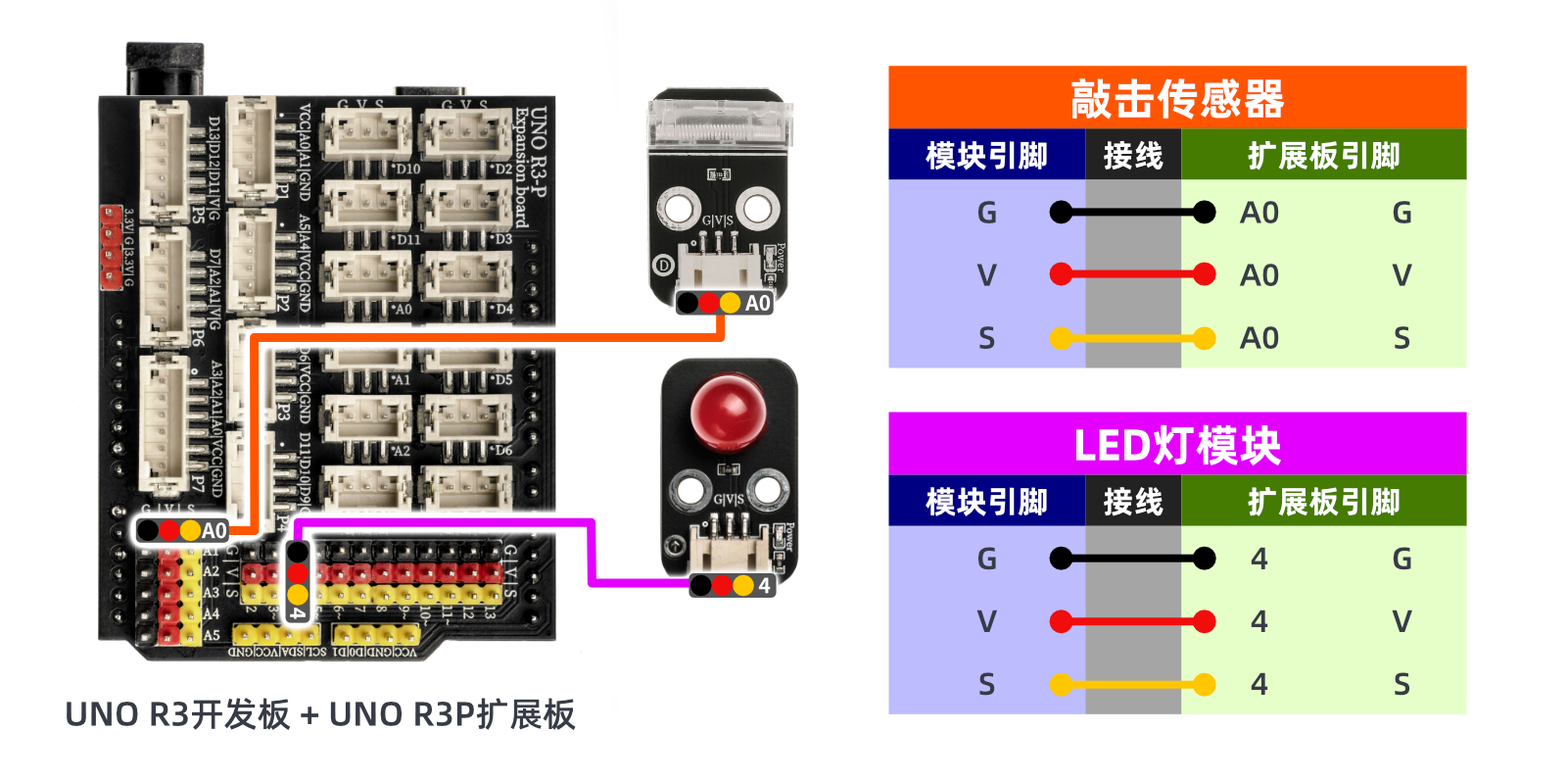

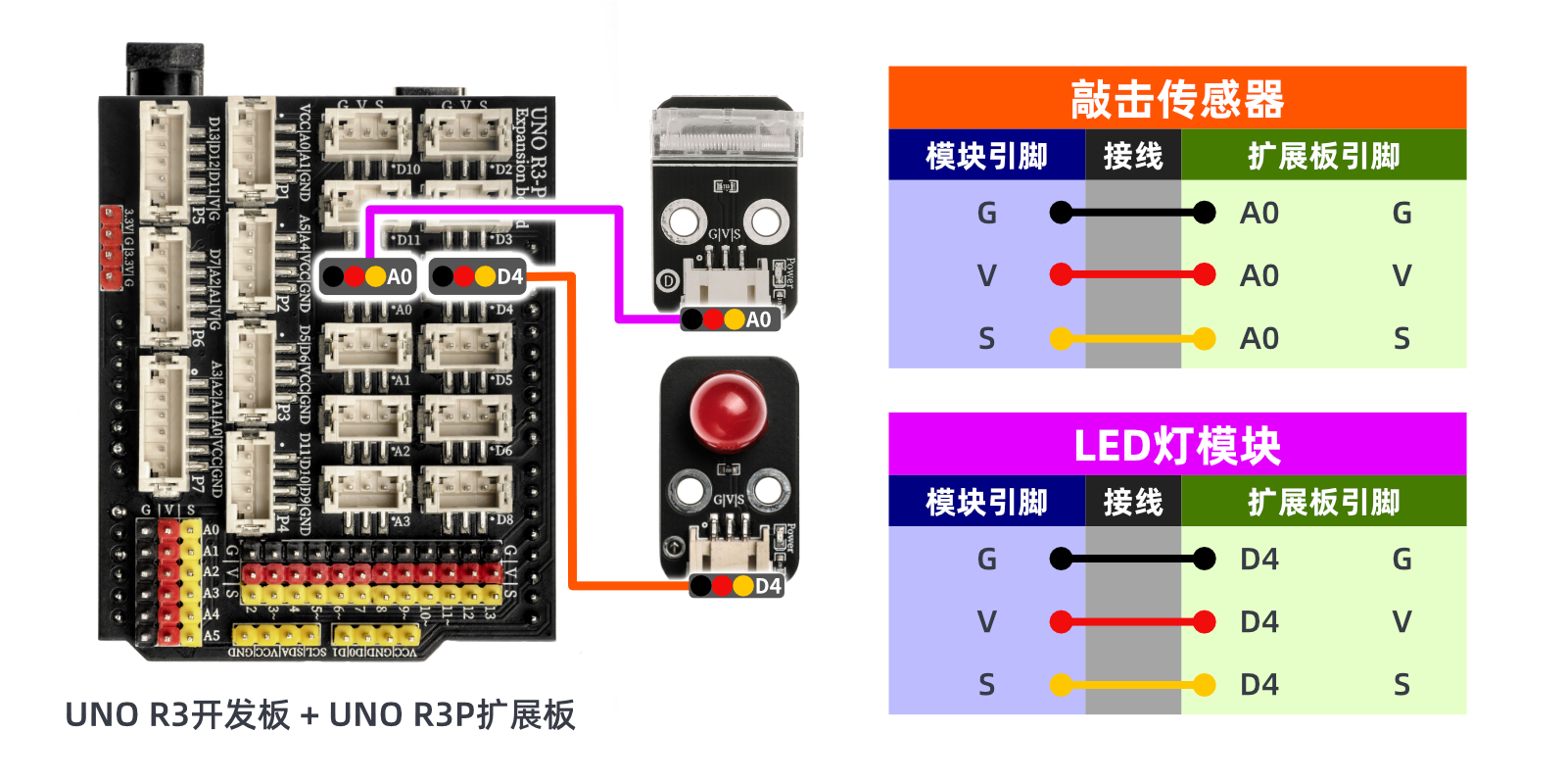

电路接线图:

HS-S52P 敲击传感器

HS-S52P 敲击传感器


8、视频教程 点这里回到目录

视频教程:点击查看

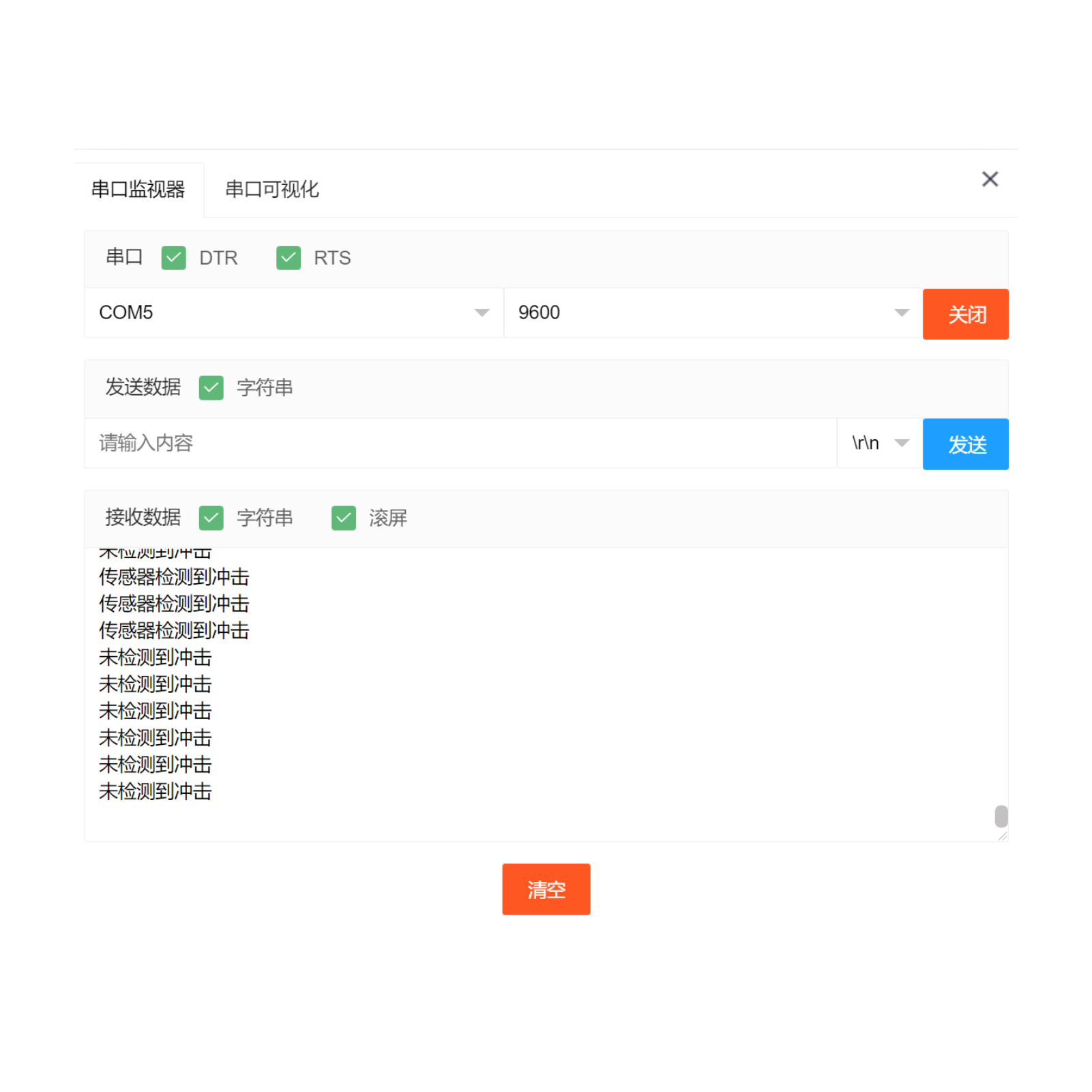

9、测试结论 点这里回到目录

HS-S52P 敲击传感器

器件连接好线之后,将上述程序烧录到UNO-R3 PRO开发板之后,接通电源。打开串口监视器,波特率设置为 9600。当敲击传感器感测到有冲击信号时,输入低电平(0),LED 闪烁发光;反之,led熄灭。
