HE-32 USB电源模块
1、介绍 点这里回到目录

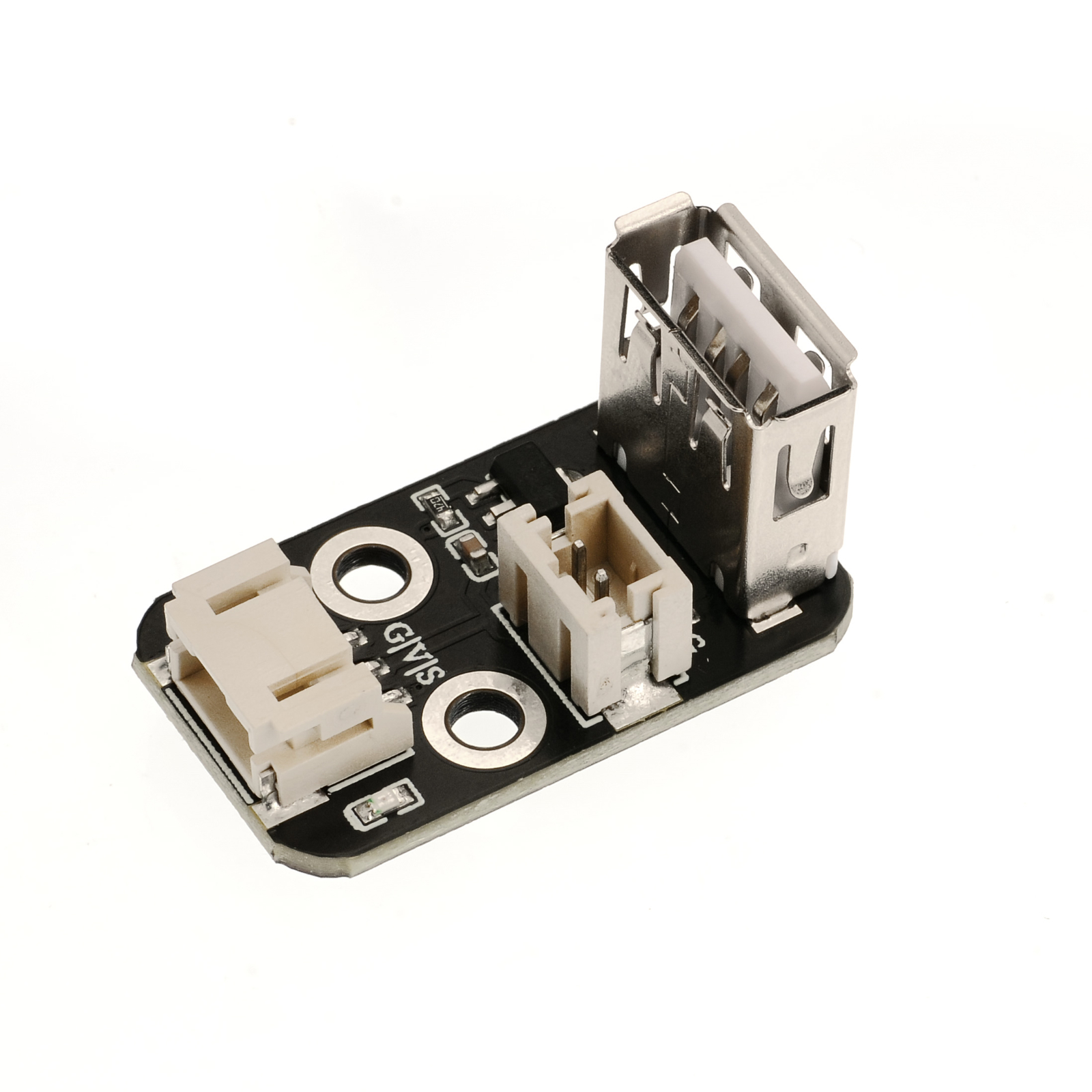

USB电源模块是板载一个USB接口和一个2.0端子接口的执行器，通过高低电平来控制与USB接口、2.0端子口的执行器相关的功能，比如led灯、微型电机，蜂鸣器等其他操作。通过连接到单片机信号线，可以实现对LED等的控制，比如led开关、亮度调节或其他效果。

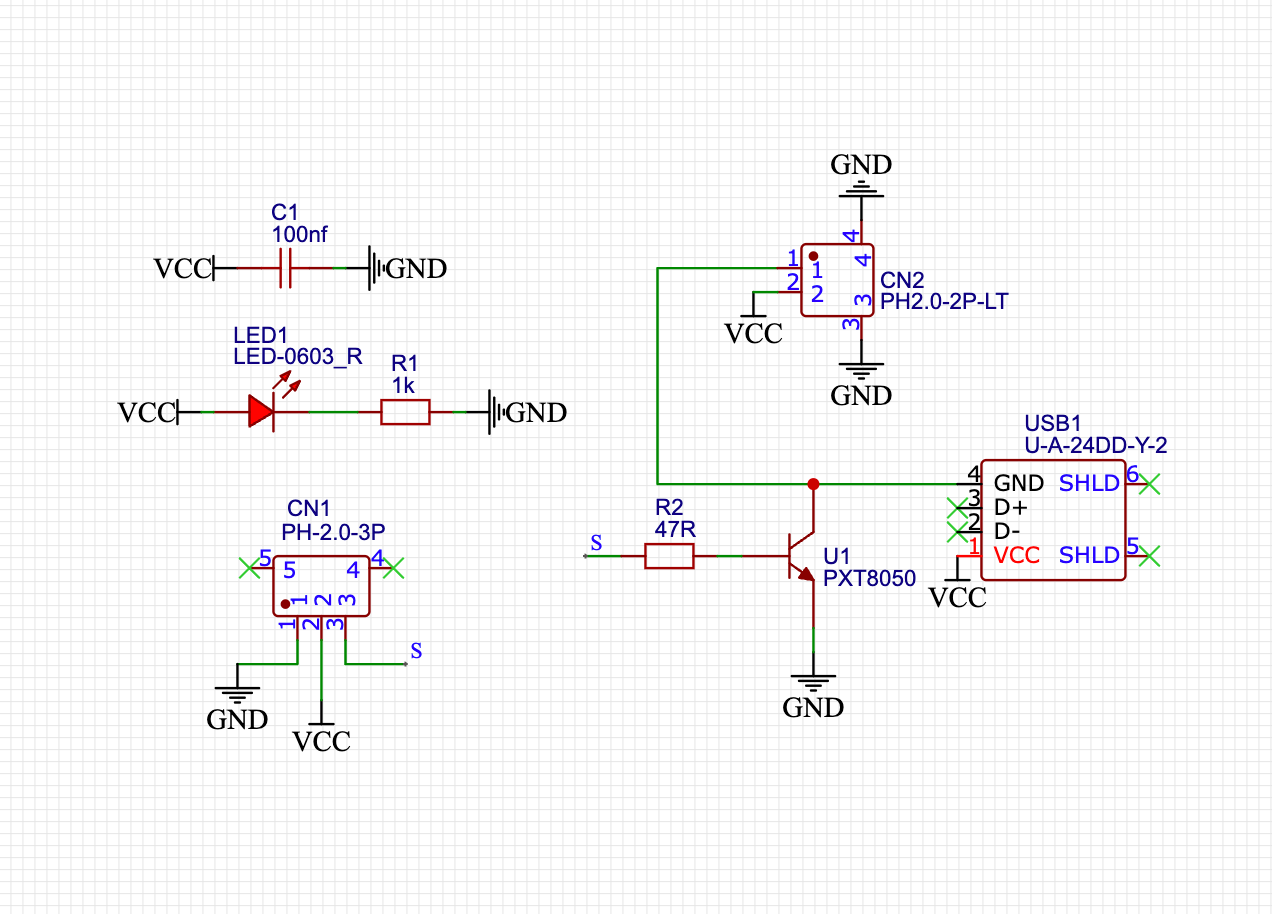

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定

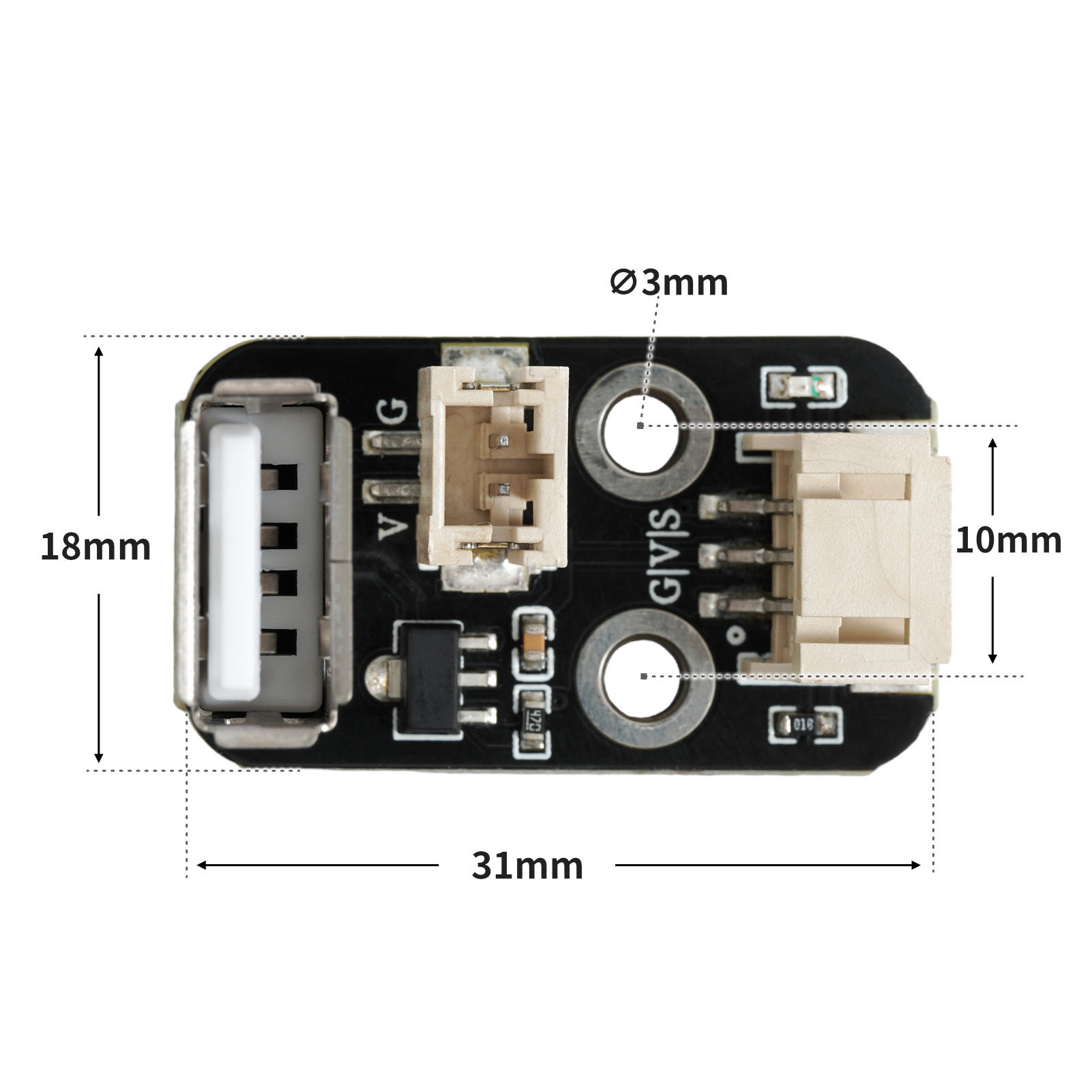

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
void setup(){
pinMode(3, OUTPUT);
}
void loop(){
digitalWrite(3,HIGH);
delay(500);
digitalWrite(3,LOW);
delay(500);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep(1)
pin2.value(0)
time.sleep(1)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

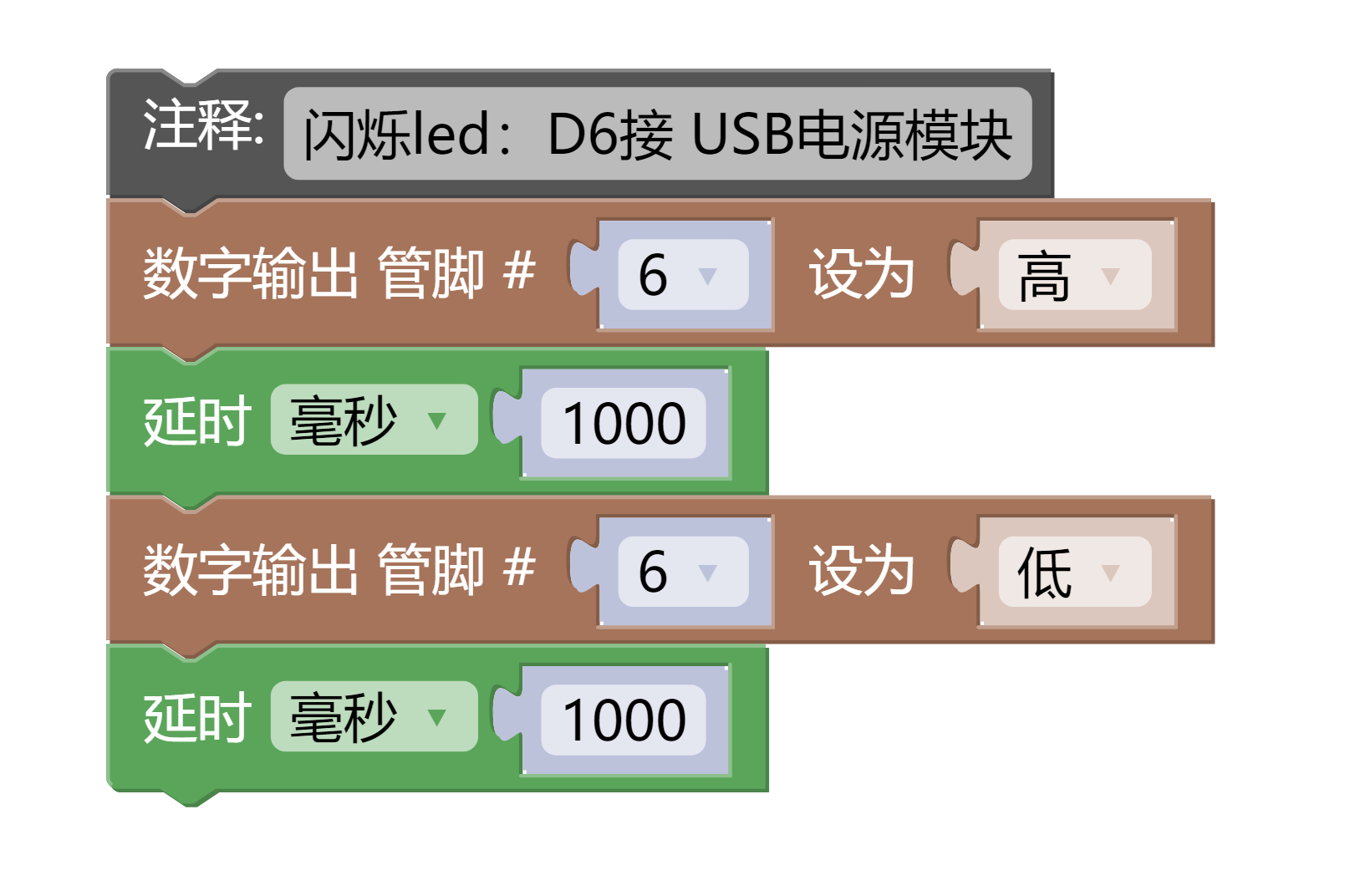

示例程序（UNO开发板）：点击下载

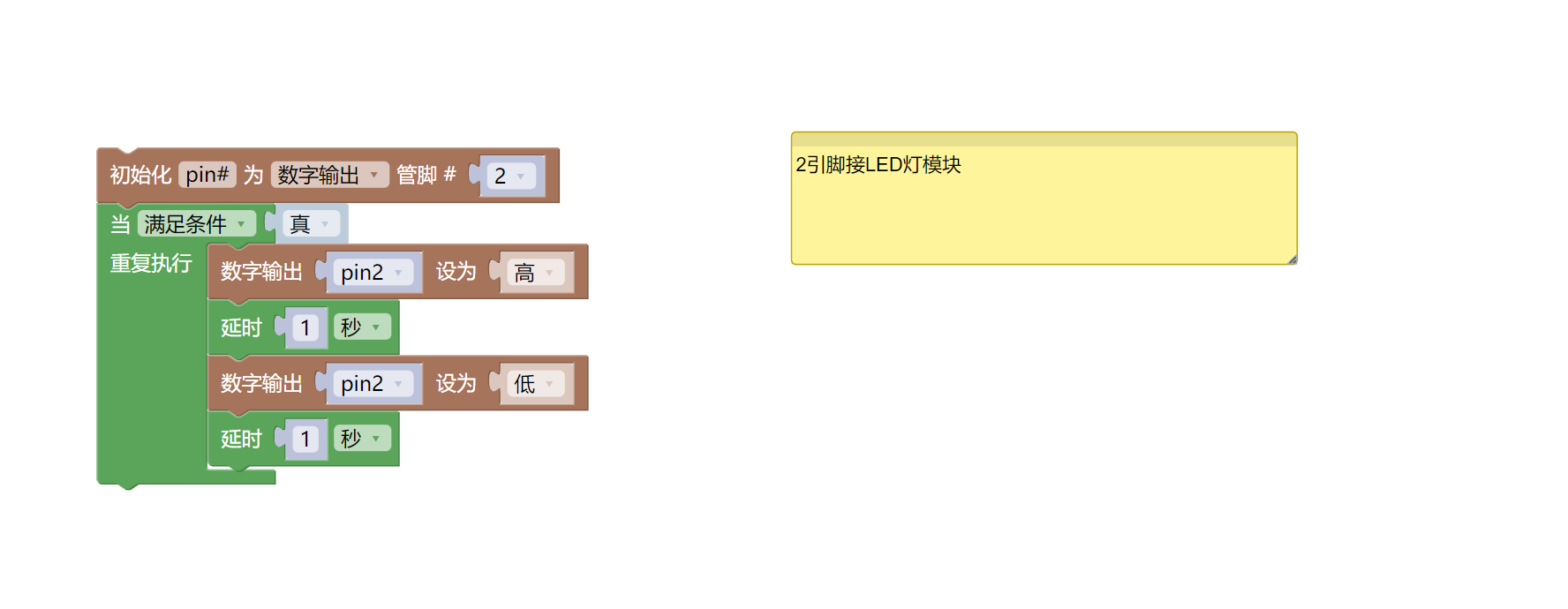

示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- USB电源模块（HE-32）*1
- PH2.0 3P端子转杜邦线 *1 或 PH2.0 3P双头端子线 *1

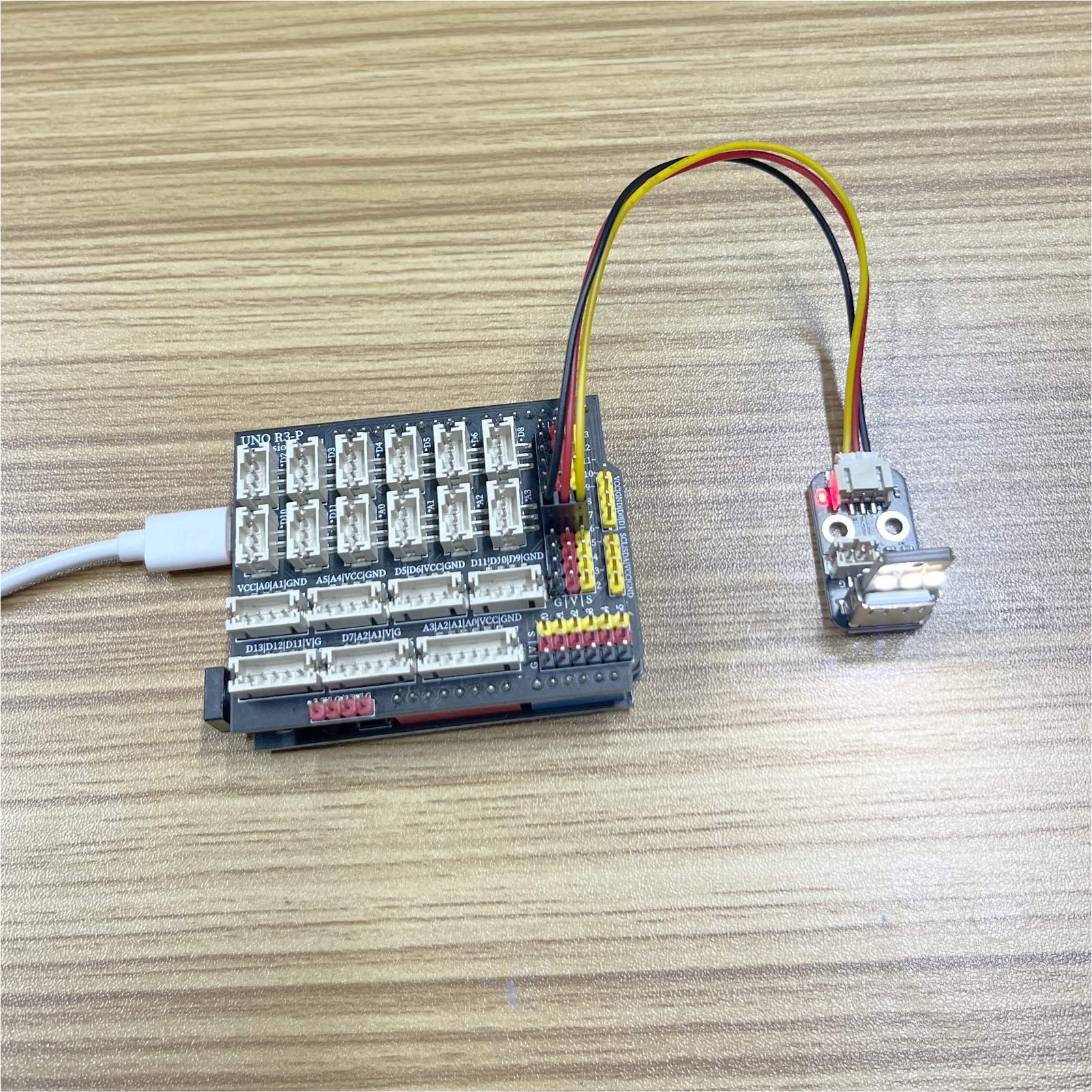

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，将会发现 LED 灯会以亮 1 秒灭1秒的频率闪烁，达到了我们想要的效果。
