HS-S08L 红外信号接收模块(火焰传感器)

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

在公共场所,比如酒店,建筑物和其他地方都配备了火灾报警器,那么它如何感知火灾? 众所周知,当火灾爆发时,会有特别强烈的红外线,该设备可以通过红外线探测火灾。​ 火焰传感器是机器人专门用来搜寻火源的传感器,当然火焰传感器也可以用来检测光线的亮度,只是本传感器对火焰特别灵敏。火焰传感器利用红外线对对火焰非常敏感的特点,使用特制的红外线接受管来检测火焰,然后把火焰的亮度转化为高低变化的电平信号,输入到中央处理器中,中央处理器根据信号的变化做出相应的程序处理。

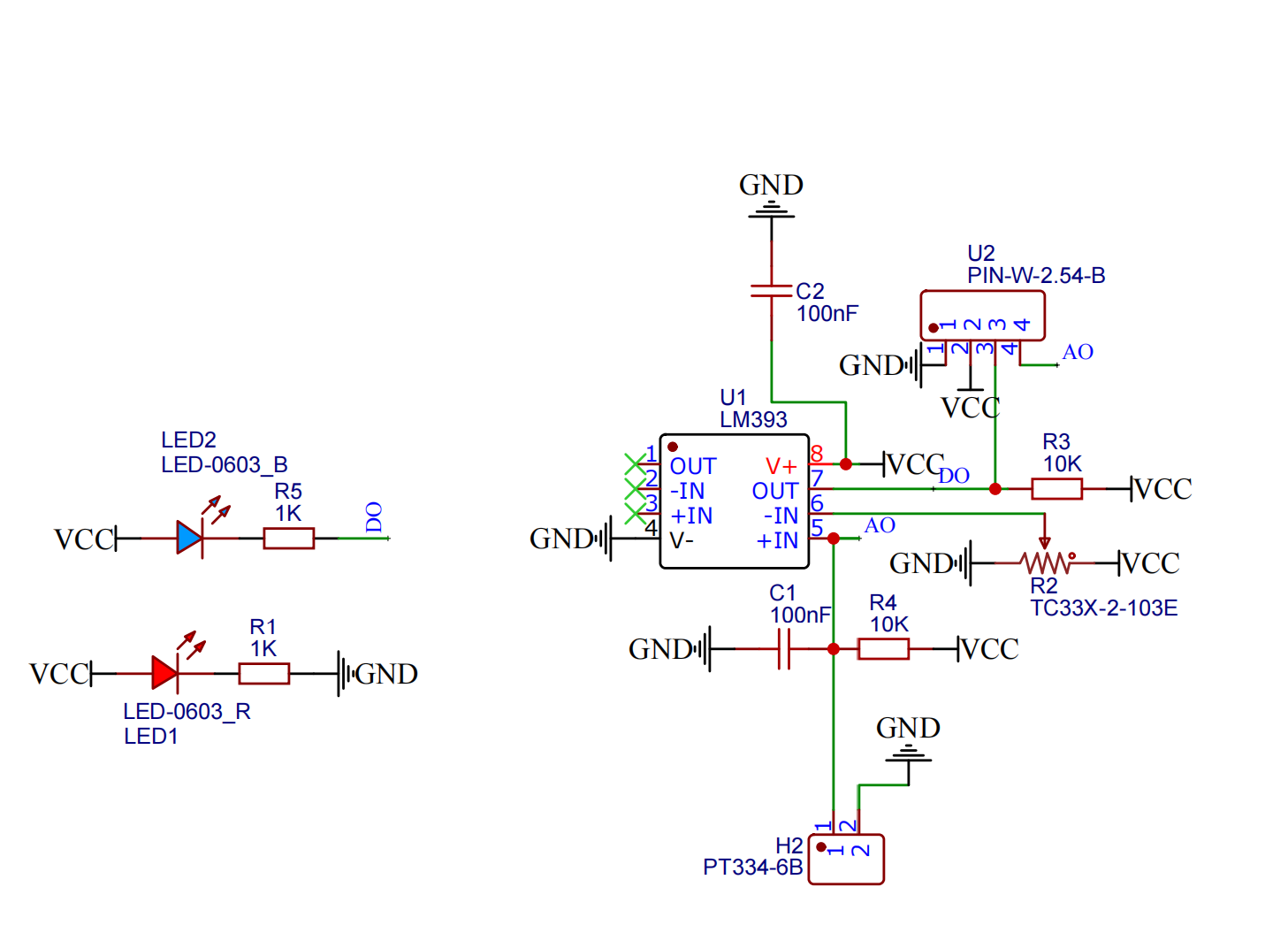

2、原理图 点这里回到目录

HS-S08L 红外信号接收模块(火焰传感器)


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 信号引脚
D 数字信号引脚
A 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 3P端子线

  • 安装方式:双螺丝固定

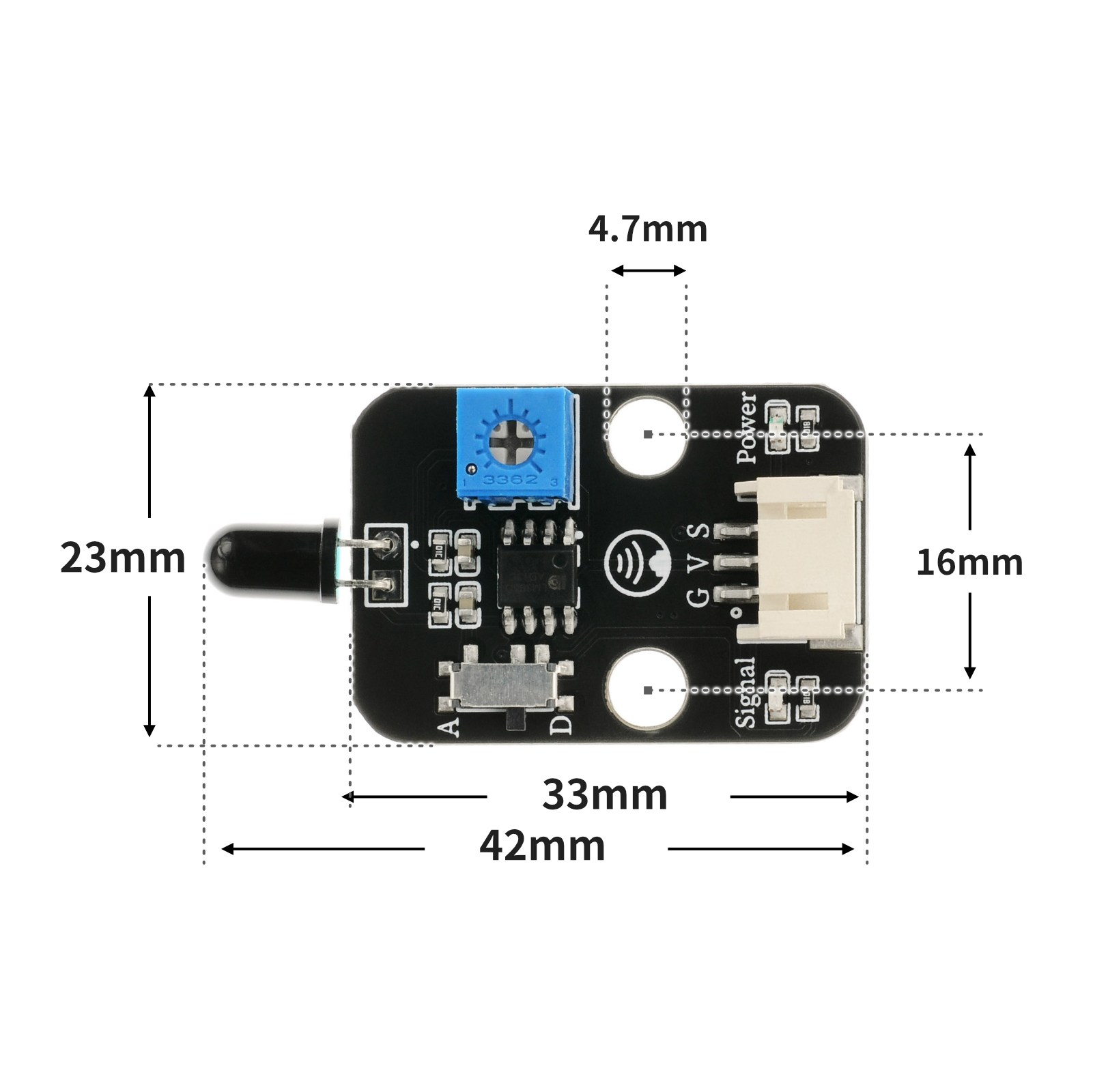

4、电路板尺寸 点这里回到目录

HS-S08L 红外信号接收模块(火焰传感器)


5、Arduino IDE示例程序 点这里回到目录

库文件:点击下载

Arduino UNO 示例(适用于Mixly IDE、Arduino IDE):

volatile int value;
void setup(){
 Serial.begin(9600);
 value = 0;
 pinMode(4, INPUT);
 pinMode(6, OUTPUT);
}
void loop(){
 value = digitalRead(4);
 Serial.print("火焰值:");
 Serial.println(value);
 delay(1000);
 if (value == 0) {
 tone(6,196);
 delay(2000);
 } else {
 noTone(6);
 }
}

ESP32 Python 示例(适用于Mixly IDE /米思齐)
(开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 ):

import machine
import music


pin2 = machine.Pin(2, machine.Pin.IN)
midi = music.MIDI(4)
while True:
if pin2.value() == 0:
midi.pitch_time(440, 2000)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

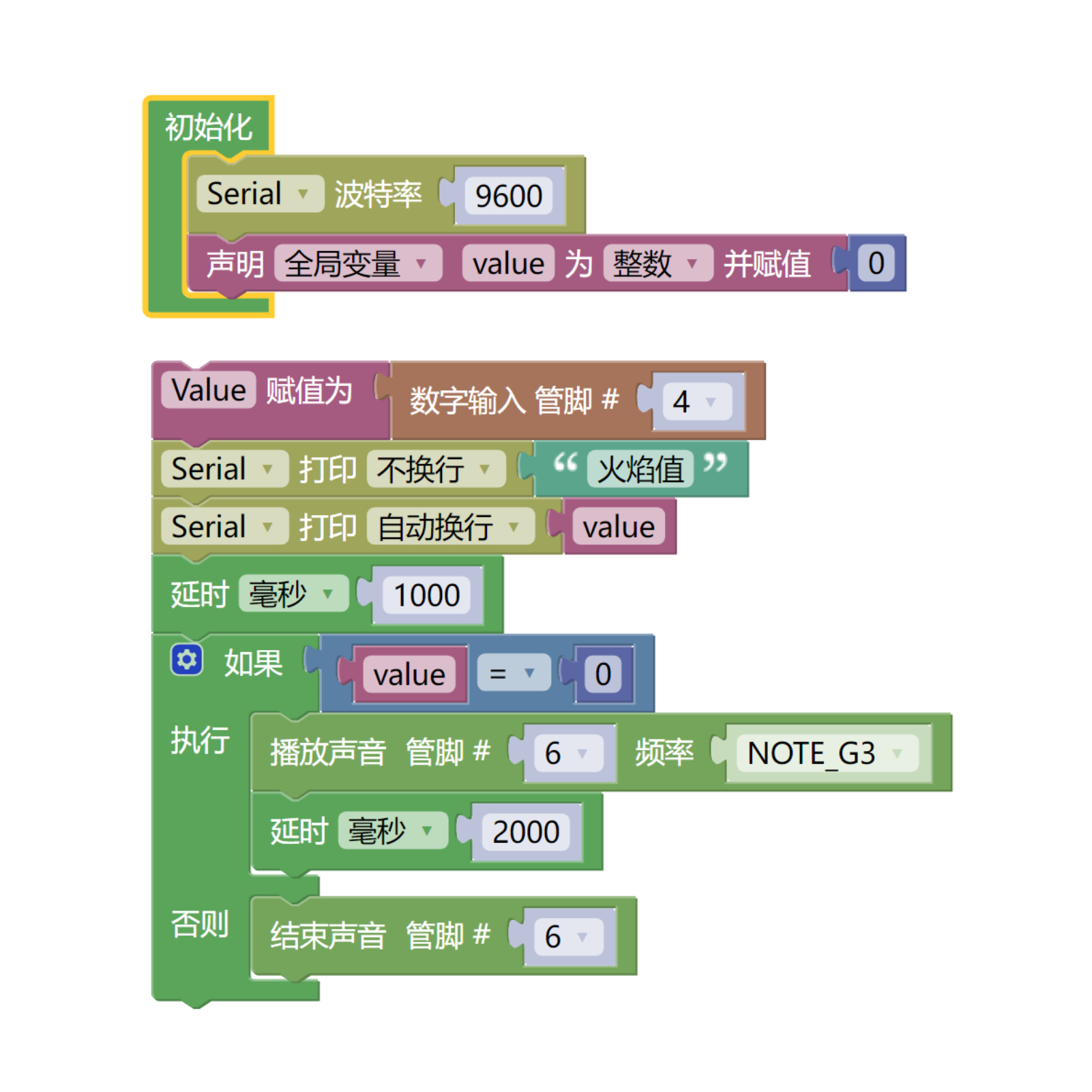

Arduino UNO 图形化示例程序:点击下载

HS-S08L 红外信号接收模块(火焰传感器)

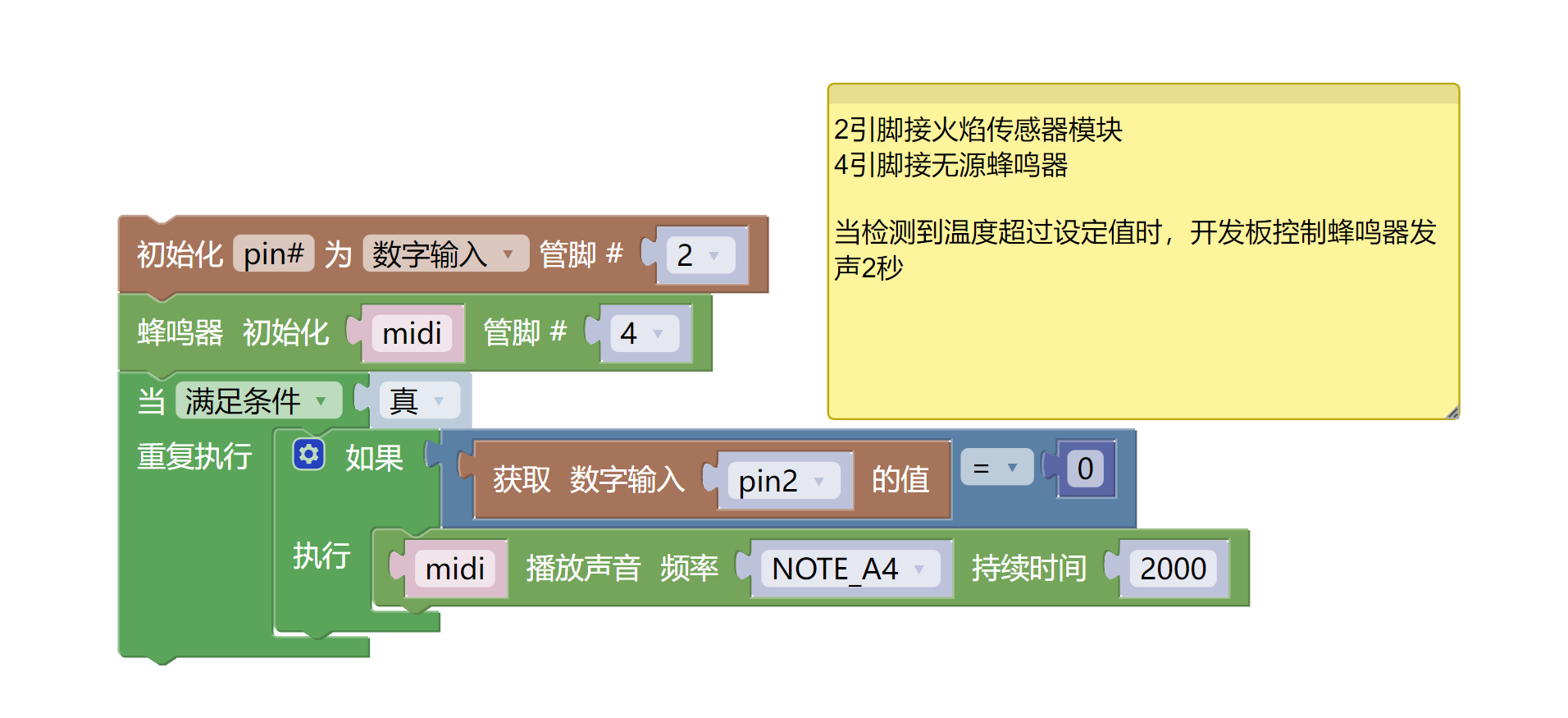

ESP32 Python图形化示例程序:点击下载

HS-S08L 红外信号接收模块(火焰传感器)


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 无源蜂鸣器模块(HS-F02A)*1x
  • 火焰传感器模块(HS-S08P)*1
  • PH2.0 3P杜邦线 *1
  • 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

电路接线图:

HS-S08L 红外信号接收模块(火焰传感器)


ESP32 Python 测试环境搭建


8、视频教程 点这里回到目录

Arduino UNO视频教程点击查看

ESP32 Python视频教程:


9、测试结论 点这里回到目录

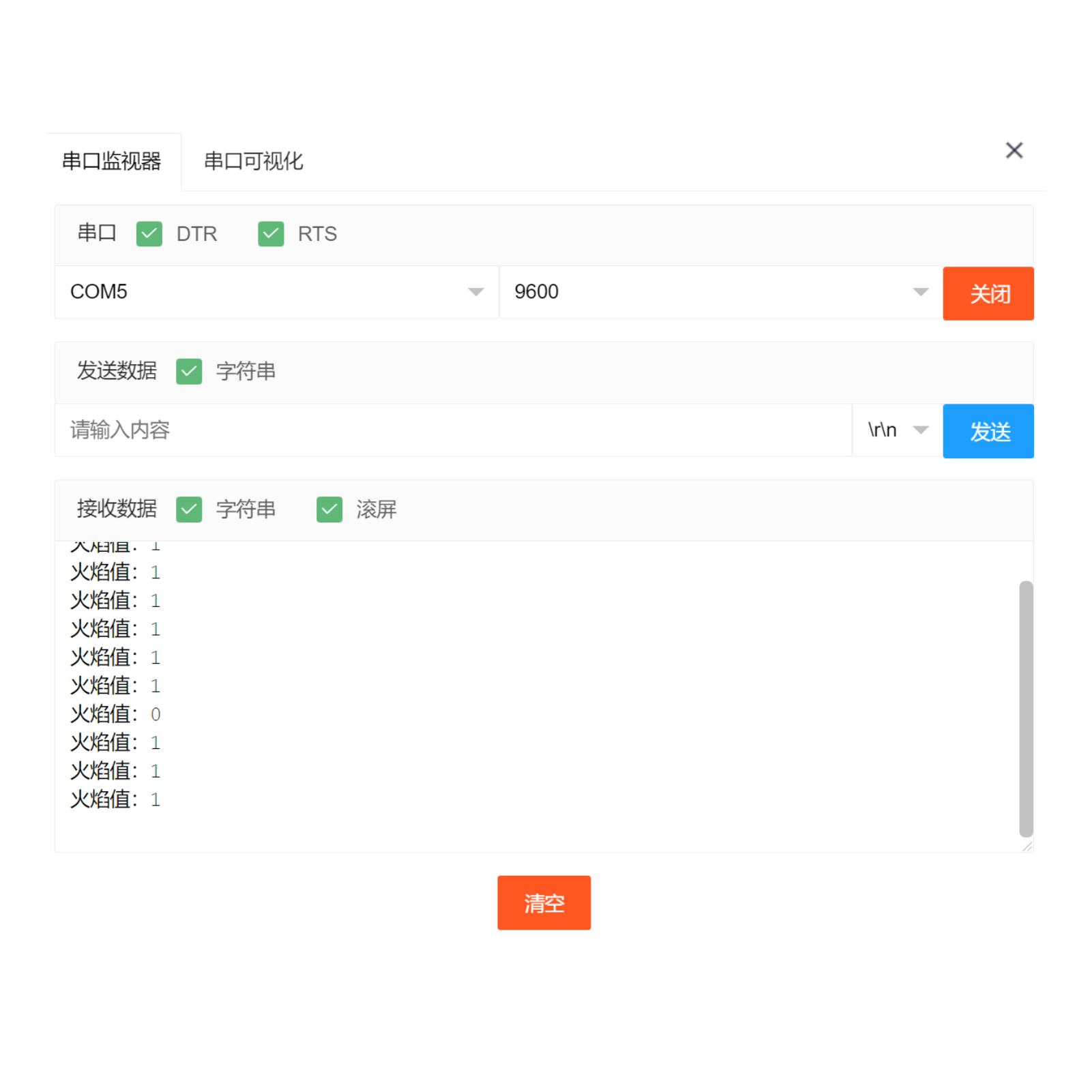

Arduino UNO测试结论:

HS-S08L 红外信号接收模块(火焰传感器)

HS-S08L 红外信号接收模块(火焰传感器)

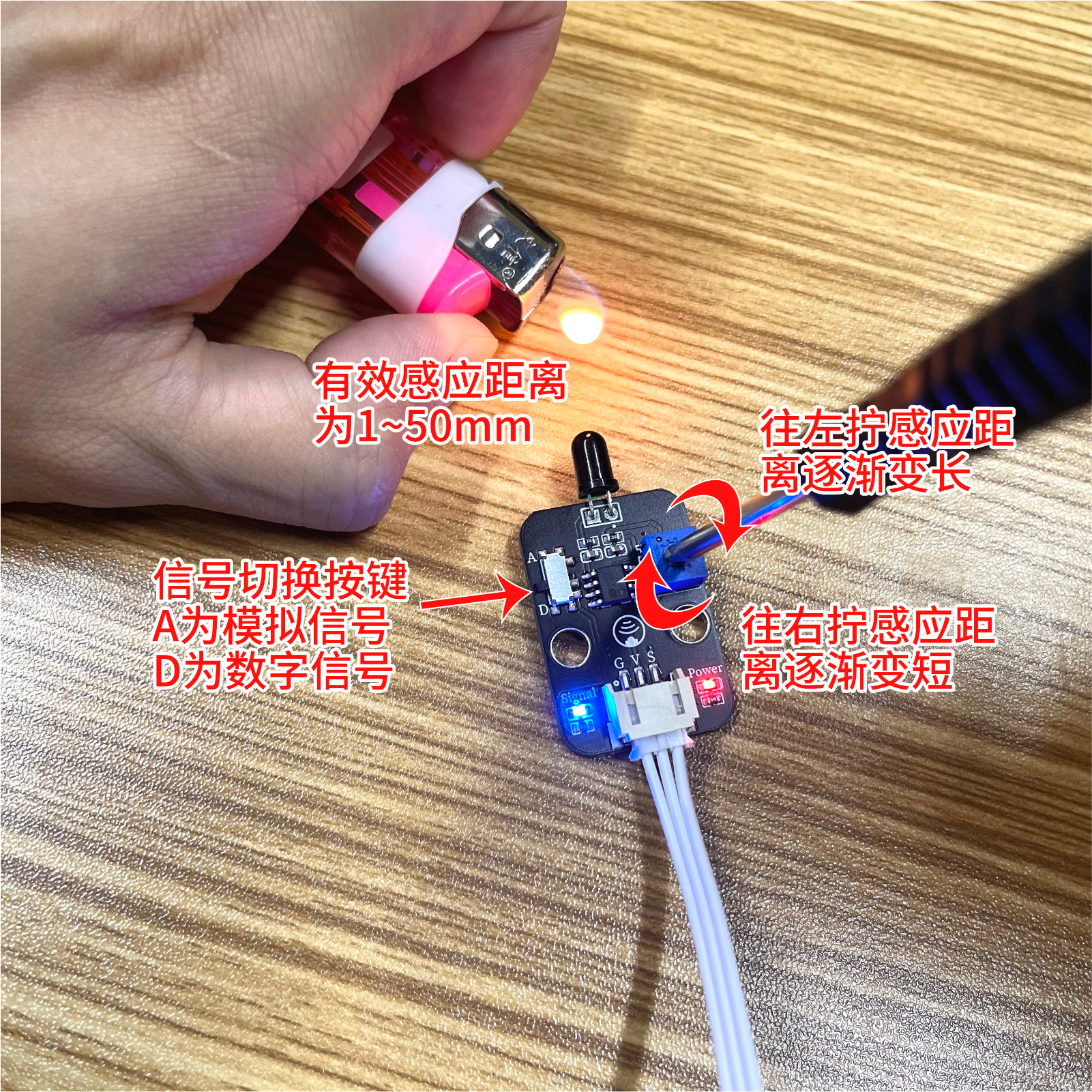

通过实验,我们可以观察到当红外信号接收模块(火焰传感器)检测到火焰时,串口输出低电平0,蜂鸣器响起;当没有检测到火焰时,串口输出高电平1,蜂鸣器不响。红外信号接收模块(火焰传感器)的模拟值会根据火焰大小和离火焰的距离的近远而变小;当读取的模拟值小于阀值时输出低电平,如果大于阀值则输出高电平。阀值大小可以通过调节可调电阻的大小来调节。


ESP32 Python测试结论:

HS-S08L 红外信号接收模块(火焰传感器)

通过实验,我们可以观察到当红外信号接收模块(火焰传感器)检测到火焰时,蜂鸣器响起;当没有检测到火焰时,蜂鸣器不响。红外信号接收模块(火焰传感器)的模拟值会根据火焰大小和离火焰的距离的近远而变小;当读取的模拟值小于阀值时输出低电平,如果大于阀值则输出高电平。阀值大小可以通过调节可调电阻的大小来调节。
