HS-F20L 电机模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

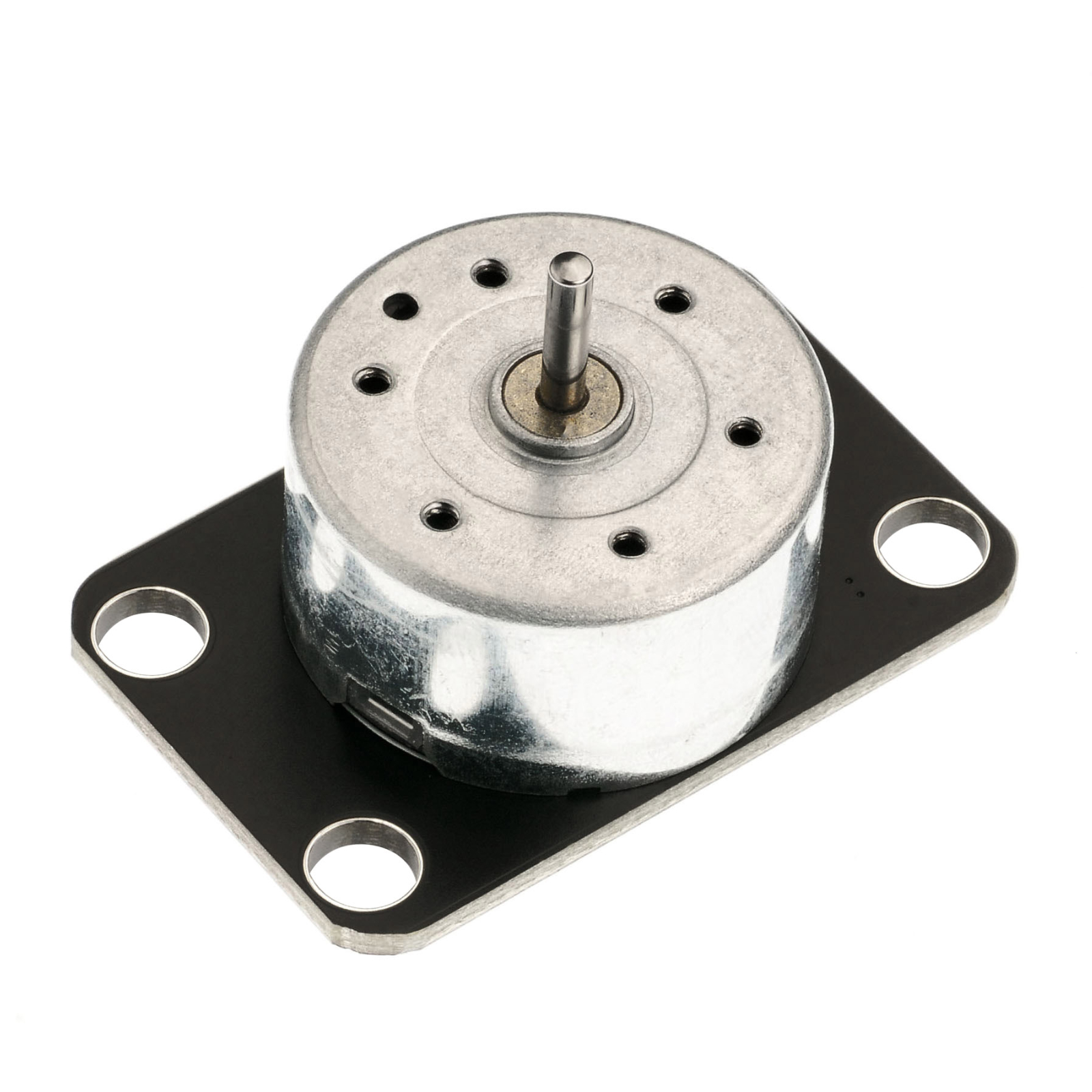

1、介绍 点这里回到目录

RF300直流电机风扇模块不需要额外的电机驱动板,就可以使用Arduino轻松驱动起来,你可以通过单片机的两个IO口高低电平来控制风扇转动和停止,切换两个IO口的高低电平,就可以实现正反转。同时可以使用PWM脉冲宽度来调节电机转速,适合轻应用或者DIY小制作。马达有最低电流要求,电压低于一定值时马达无法转动。

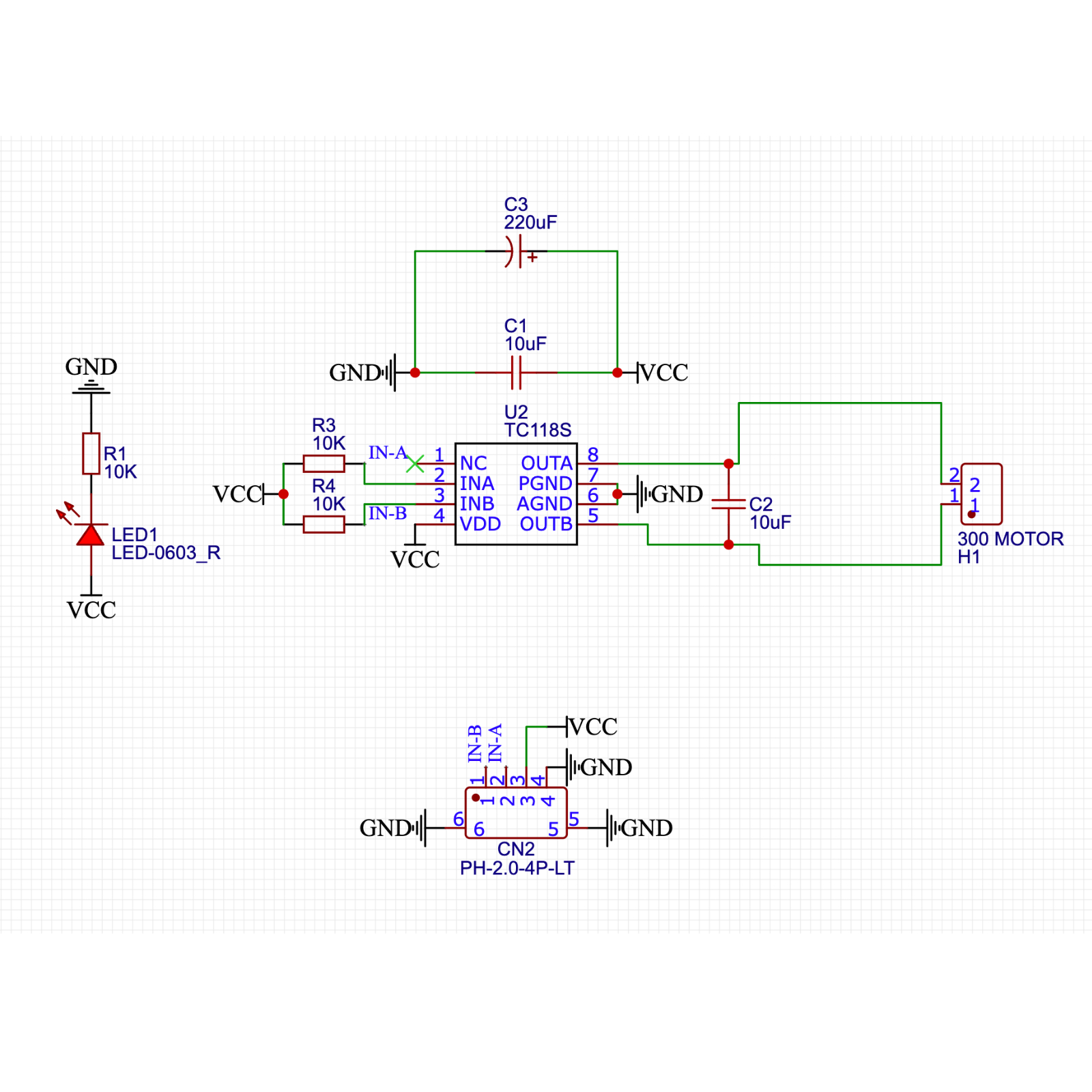

2、原理图 点这里回到目录

HS-F20L 电机模块


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
A 电机控制信号引脚A
B 电机控制信号引脚B
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:双螺丝固定

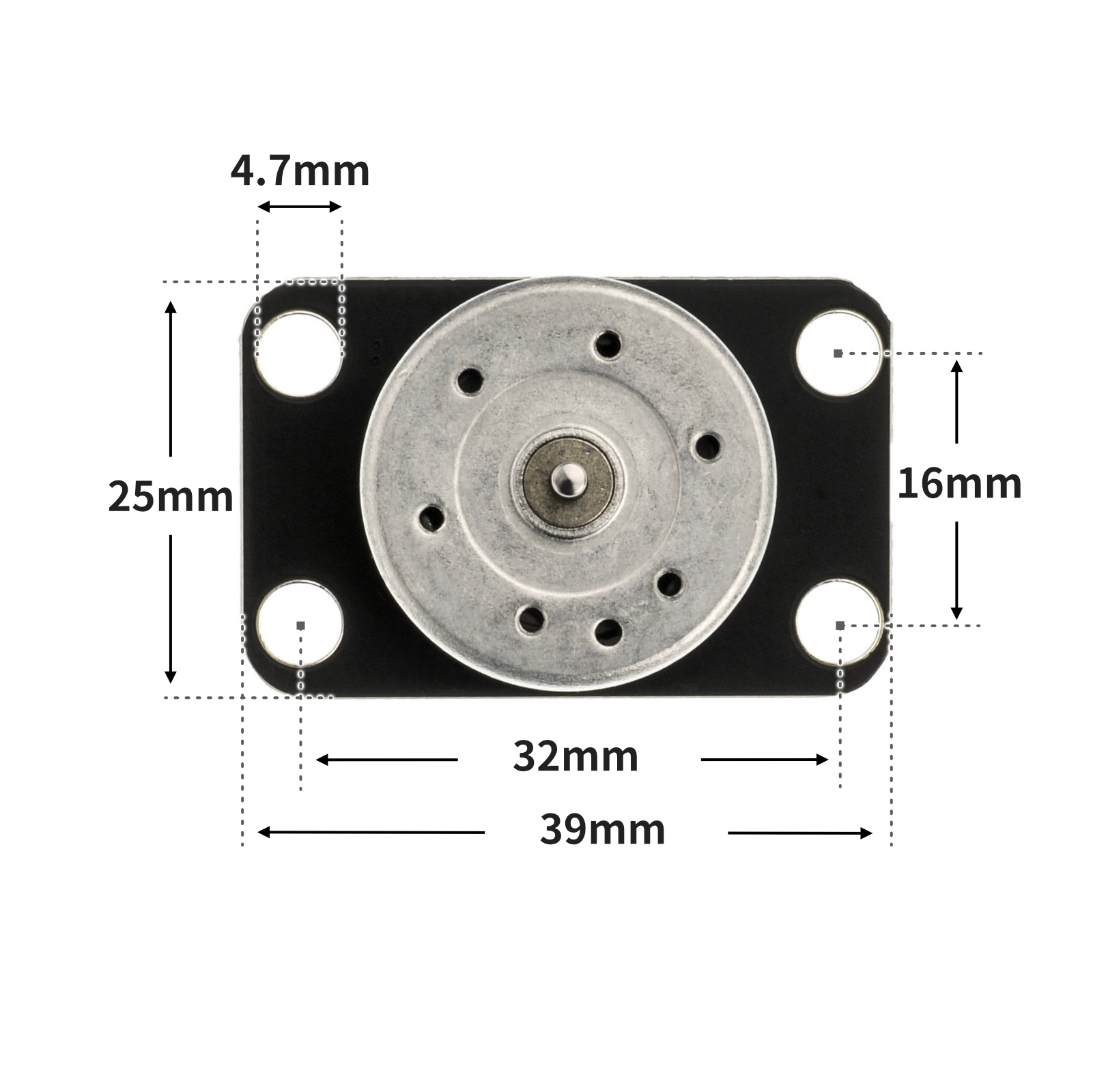

4、电路板尺寸 点这里回到目录

HS-F20L 电机模块


5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 图形化示例程序:

//电机驱动模块INA接D6,INB接D5。
#define INB 5 //定义电机B端口
#define INA 6 //定义电机A端口
void setup() {
 pinMode(INB, OUTPUT); //设置电机B端口为输出模式
 pinMode(INA, OUTPUT); //设置电机A端口为输出模式
}
void loop() {
 analogWrite(INA, 255); //设置电机A端口为高电平,pwm调速范围(0-255)
 analogWrite(INB, 0); //设置电机B端口为低电平
 delay(2000); //2s之后电机停止
 analogWrite(INA, 0); //设置电机A端口为低电平
 analogWrite(INB, 0); //设置电机B端口为低电平
 delay(2000); //电机反转2s然后正转
}

ESP32 Python 示例(适用于Mixly IDE /米思齐)
(开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 ):

import machine
import time


pin16 = machine.Pin(16, machine.Pin.OUT)
pin17 = machine.Pin(17, machine.Pin.OUT)
while True:
pin16.value(1)
pin17.value(0)
time.sleep(1)
pin16.value(0)
pin17.value(1)
time.sleep(1)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

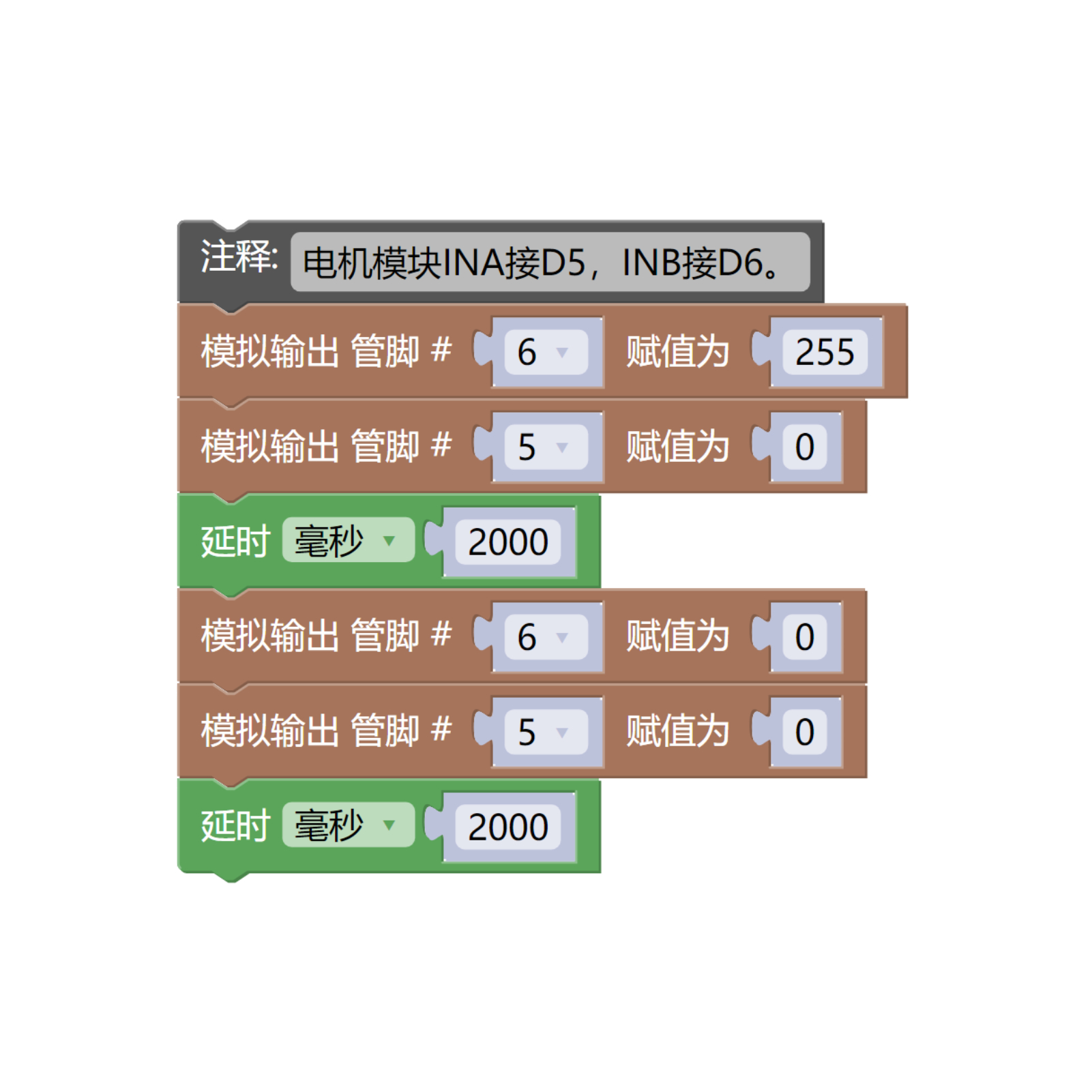

Arduino UNO 图形化示例程序:点击下载

HS-F20L 电机模块

ESP32 Python图形化示例程序:点击下载

HS-F20L 电机模块


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • UNO-R3 开发板 *1
  • UNO-R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 电机模块(HS-F20L)*1
  • PH2.0 4P双头端子线 *1

电路接线图:

HS-F20L 电机模块


ESP32 Python 测试环境搭建


8、视频教程 点这里回到目录

Arduino UNO视频教程点击查看

ESP32 Python视频教程:


9、测试结论 点这里回到目录

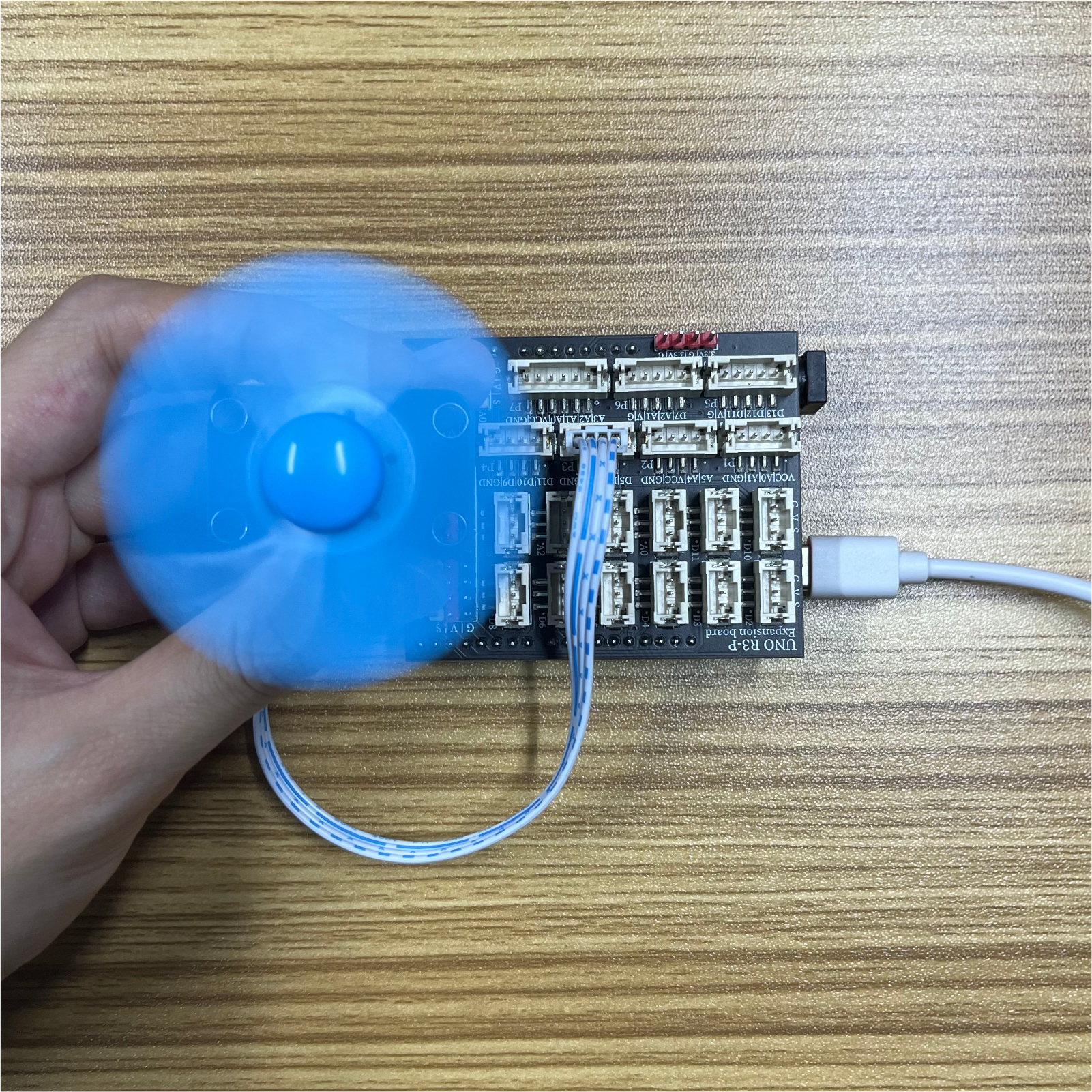

Arduino UNO测试结论:

HS-F20L 电机模块

将器件连接好线之后,上传程序到Arduino UNO 开发板之后,将会发现电机会根据程序先设 定转2秒停2秒一直循环。现在您一定已经掌握了直流电机的基本理论和编程。你不仅可以让它前进 和后退,还可以调节它的速度。此外,您可以使用所学的知识做更多很棒的应用程序。


ESP32 Python测试结论:将器件连接好线之后,上传程序到ESP32开发板之后,将会发现电机会根据程序先设 定转2秒停2秒一直循环。现在您一定已经掌握了直流电机的基本理论和编程。你不仅可以让它前进 和后退,还可以调节它的速度。此外,您可以使用所学的知识做更多很棒的应用程序。
