HS-S53-L声音传感器（高灵敏度）
1、介绍 点这里回到目录

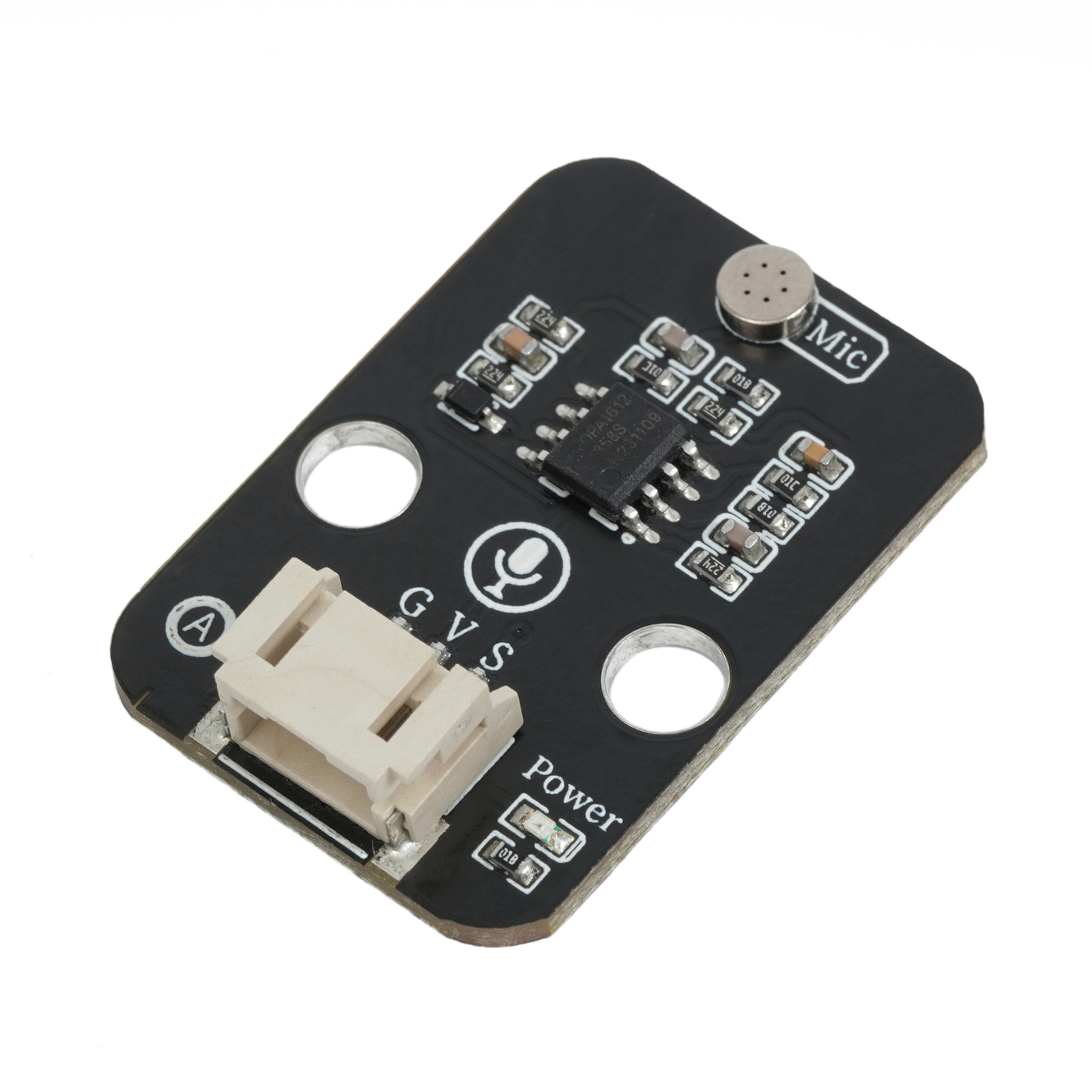

声音传感器模块的作用相当于一个话筒(麦克风)。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给主控芯片。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子
-
安装方式：螺丝/积木固定

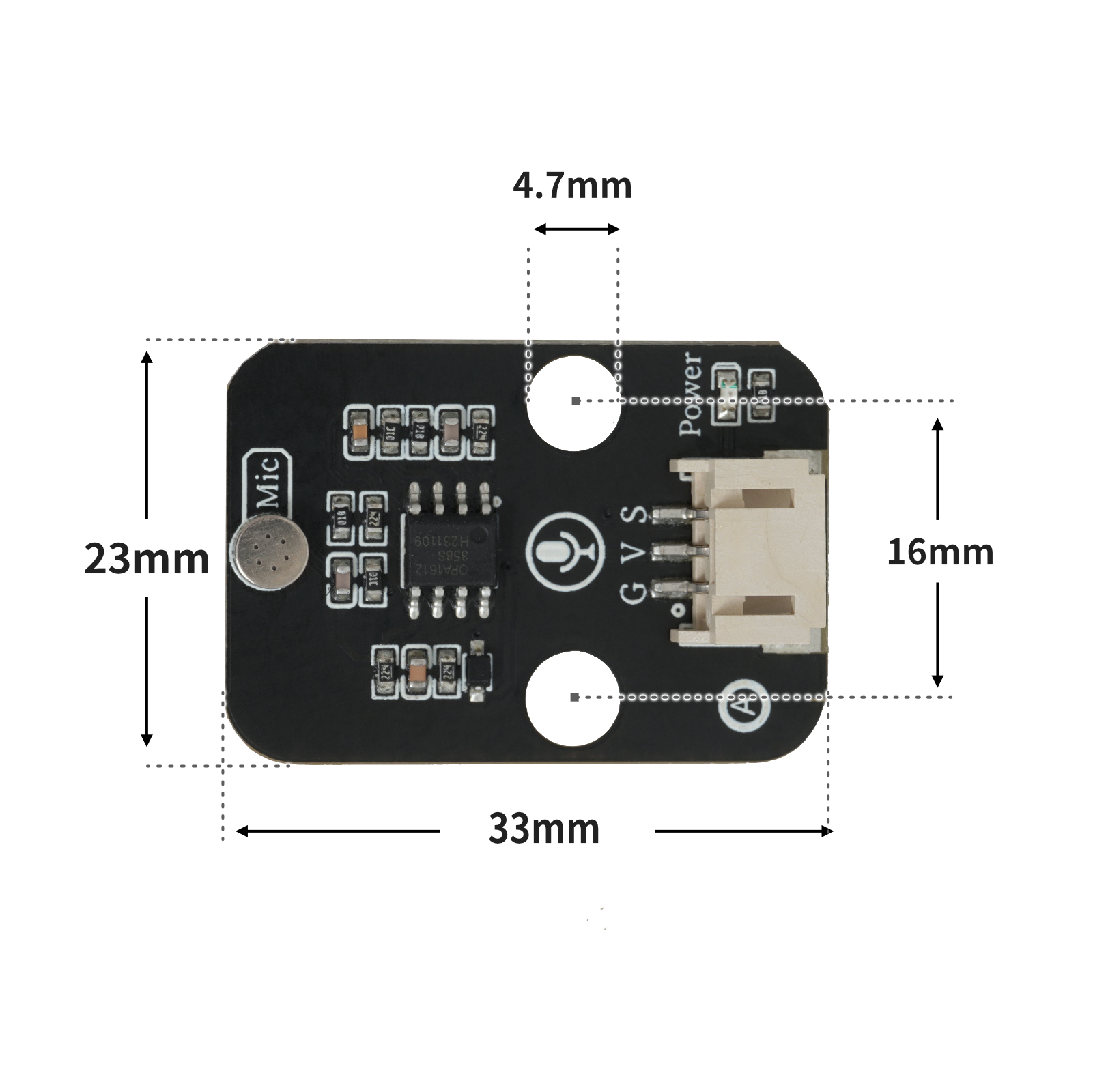

4、电路板尺寸 点这里回到目录
5、示例程序代码 点这里回到目录
Arduino UNO 图形化示例程序：
void setup(){
Serial.begin(9600);
pinMode(A0, INPUT);
pinMode(6, OUTPUT);
}
void loop(){
//高灵敏度声音传感器接A0；LED灯接D6
if (analogRead(A0) > 500) {
Serial.println(String("检测到声音：") + String(analogRead(A0)));
digitalWrite(6,HIGH);
delay(2000);
} else {
digitalWrite(6,LOW);
Serial.println(String("未检测到声音 ") + String(analogRead(A0)));
}
}
ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import machine
import time
adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if adc32.read_u16() >= 40000:
pin4.value(1)
time.sleep(1)
else:
pin4.value(0)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

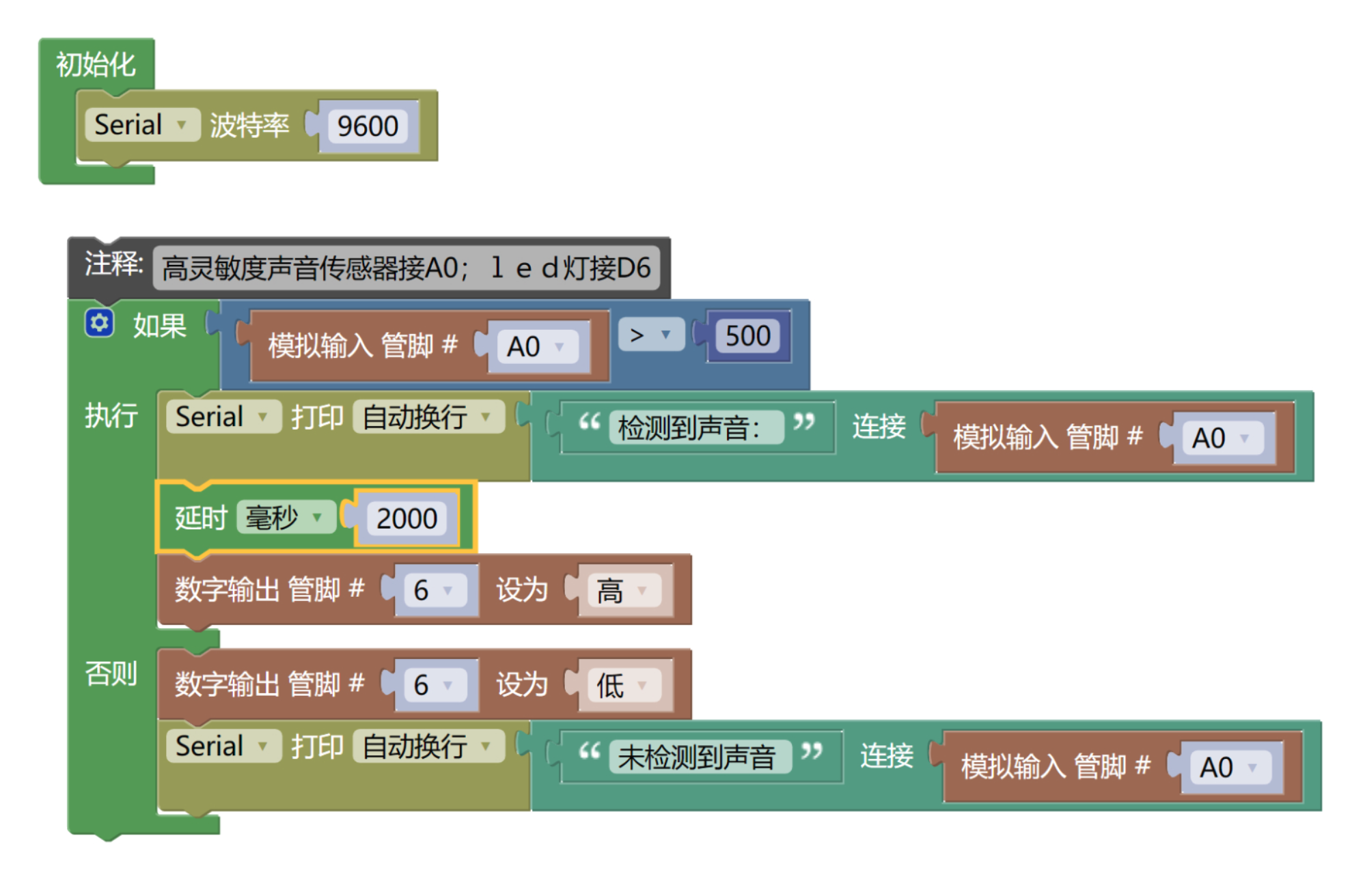

Arduino UNO 图形化示例程序：点击下载

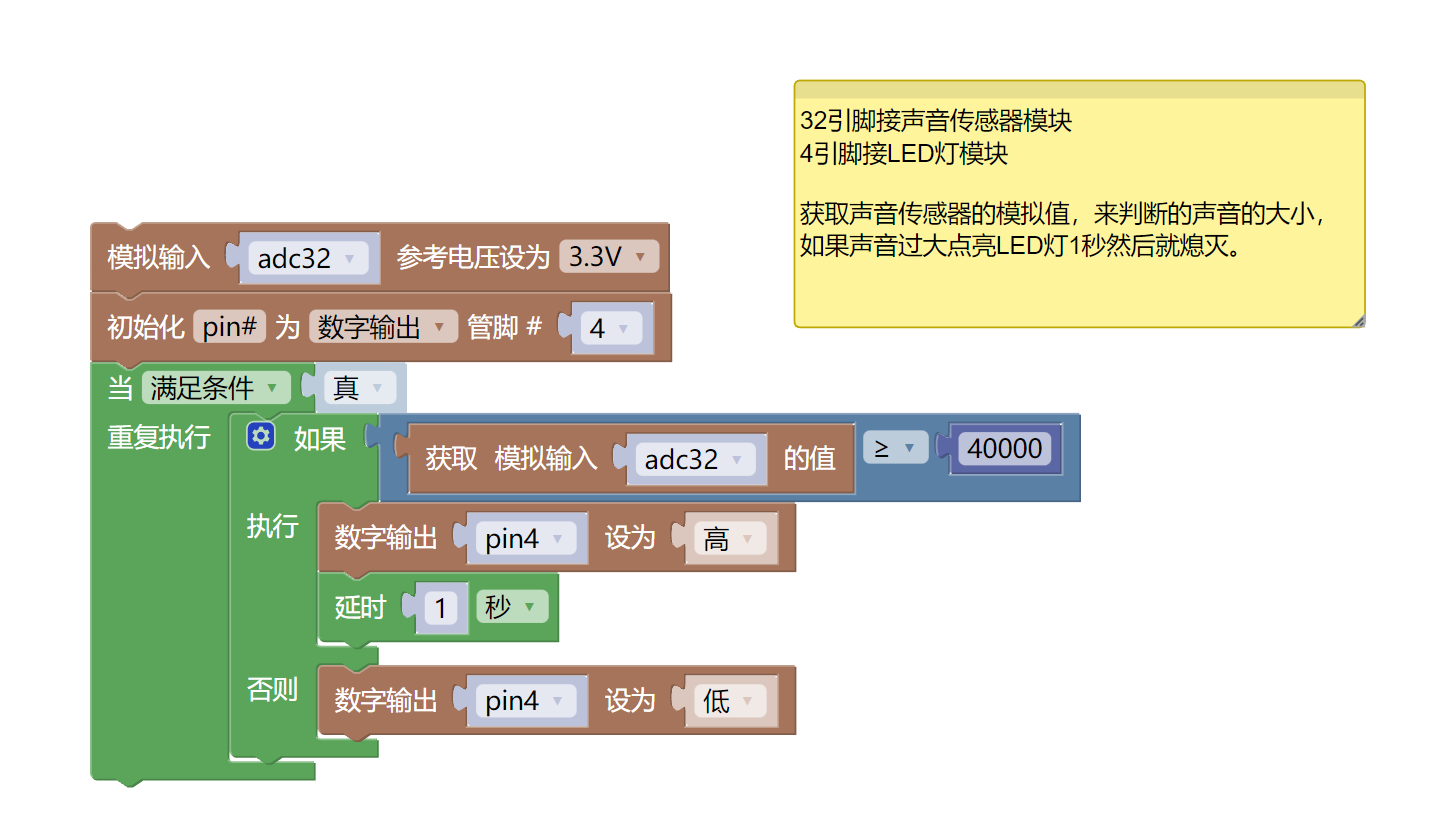

ESP32 Python图形化示例程序：点击下载
7、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08L）*1
- 声音传感器模块（HS-S05L）*1
- PH2.0 3P双头端子线

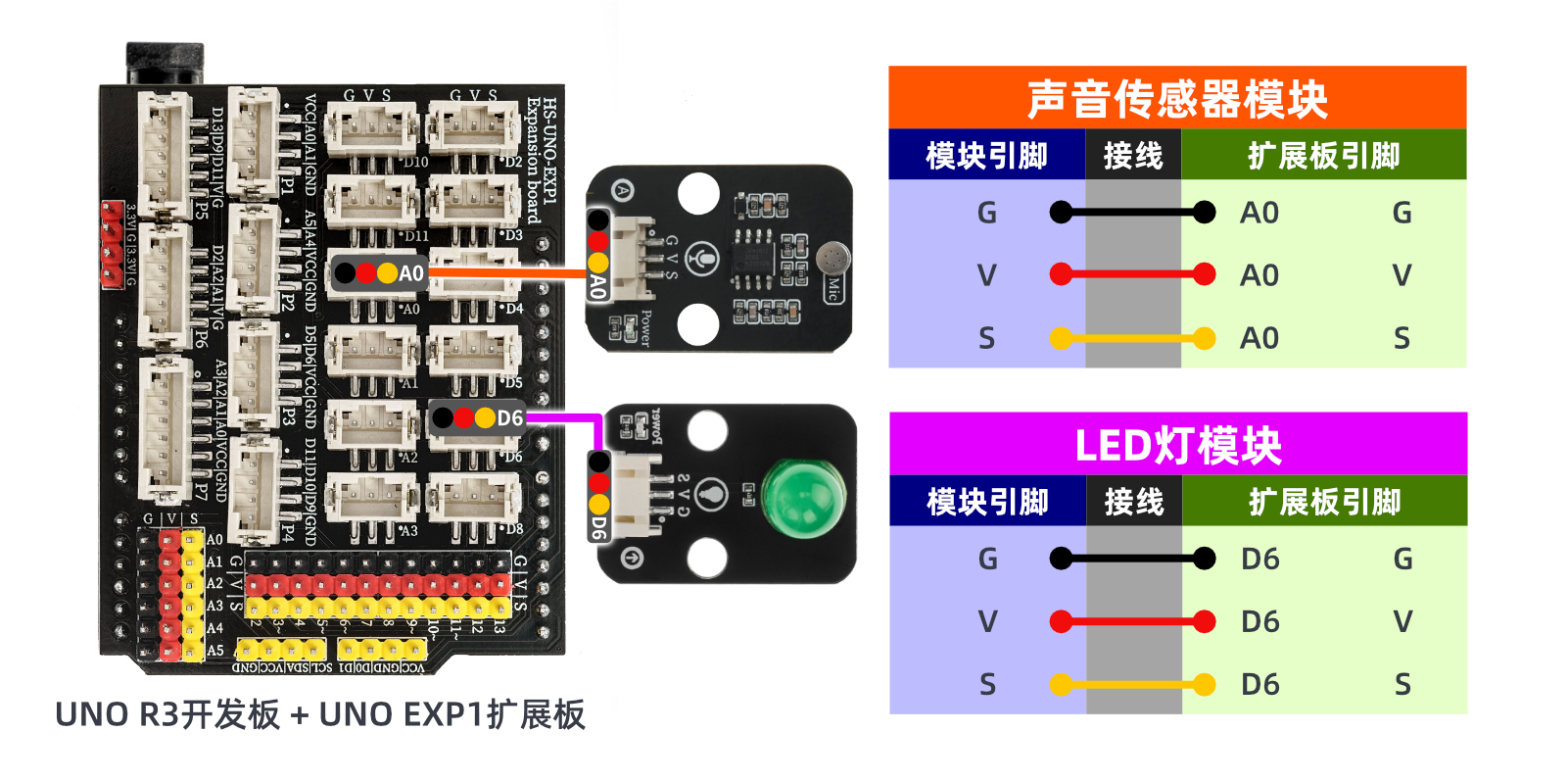

电路接线图：
ESP32 Python 测试环境搭建
8、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
9、测试结论 点这里回到目录
Arduino UNO测试结论：器件连接好线之后，将上述程序上传到Arduino uno开发板之后，打开串口监视器，如果当声音传感器模拟值大于设置阀值（检测到声音），led灯亮2秒，否则led灯熄灭。
ESP32 Python测试结论：器件连接好线之后，将上述程序上传到ESP32开发板之后，打开串口监视器，如果当声音传感器模拟值大于设置阀值（检测到声音），led灯亮1秒，否则led灯熄灭。
