HS-E06智能密码箱说明书
产品简介：
智能密码箱是一款由碰撞传感器、四位LED数码管、旋转编码器、舵机等配件组合而成的智能套件。
本款套件可实现：智能密码上锁，你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能密码箱。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线QQ客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

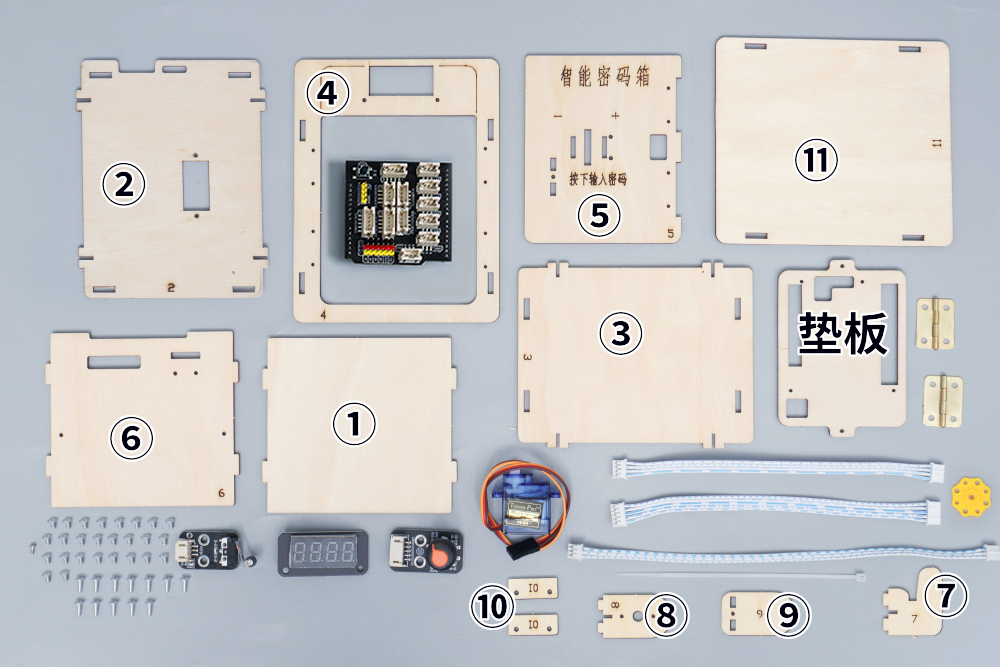

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2

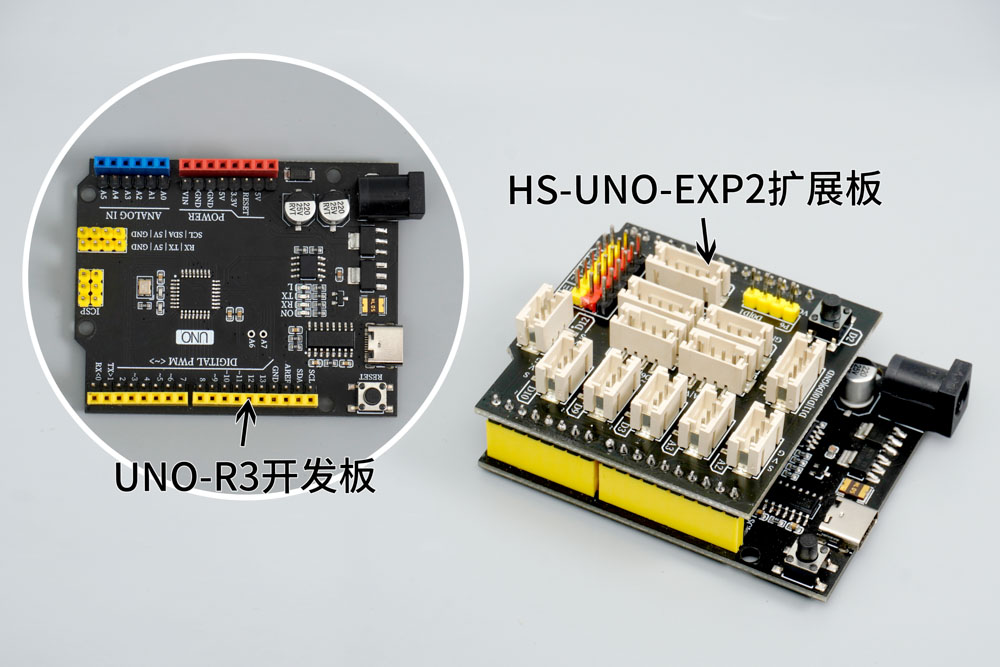

把HS-UNO-EXP2扩展板插入UNO-R3开发板上，注意HS-UNO-EXP2和UNO-R3的朝向。
STEP：3

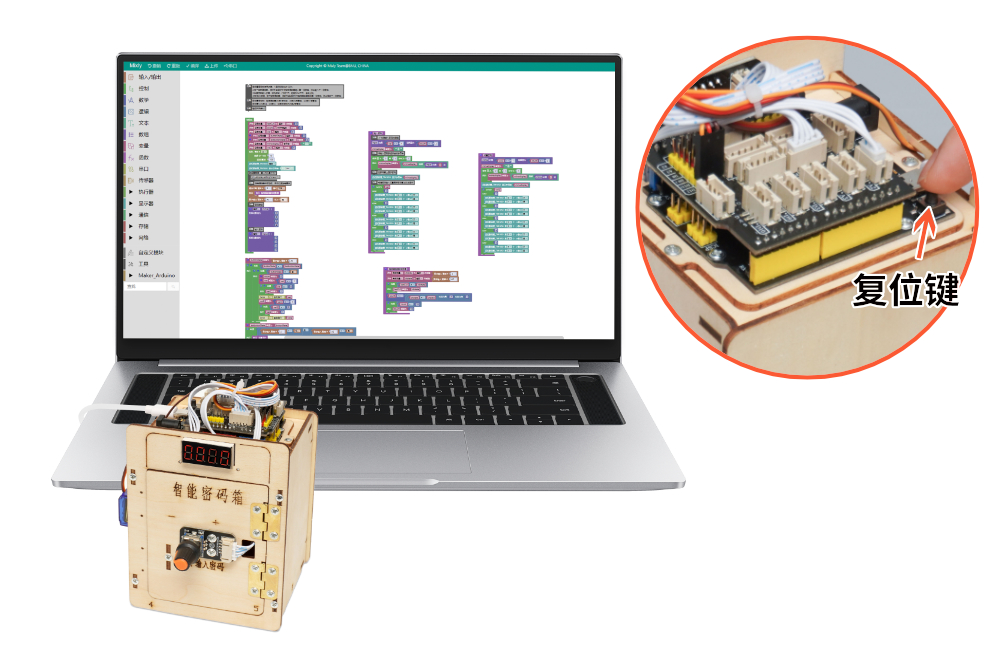

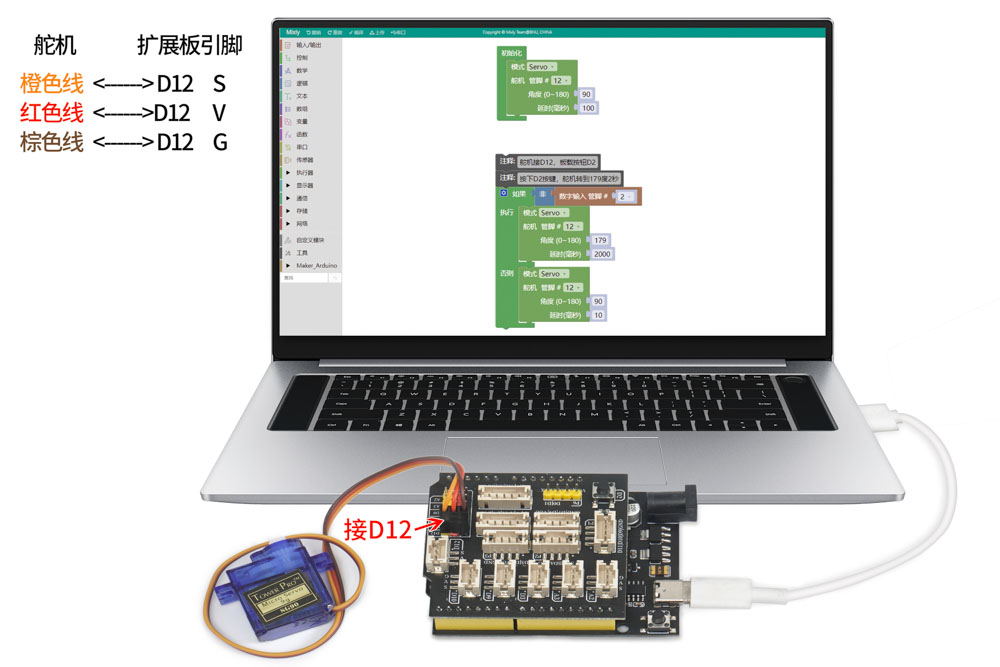

首先参照【接线示意图】把舵机插入HS-UNO-EXP2扩展板上的【D12】接口上，然后使用米思齐Mixly 软件将该套件的舵机初始化复位上传至UNO-R3开发板上。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
警告：不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败！注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：4

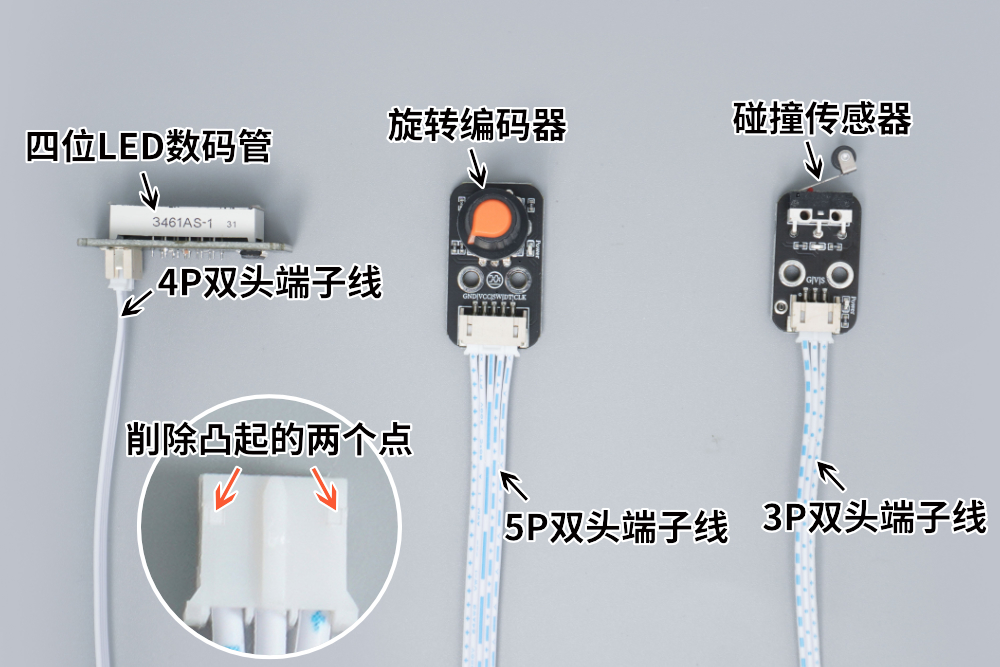

首先用小刀削端子头凸起部分，然后把双头端子线插入HS-S31P碰撞传感器、HS-F14P四位LED数码管、HS-S32P旋转编码器。注意：使用小刀时请小心，做好安全防范，孩子务必在大人的陪同下使用小刀。
STEP：5

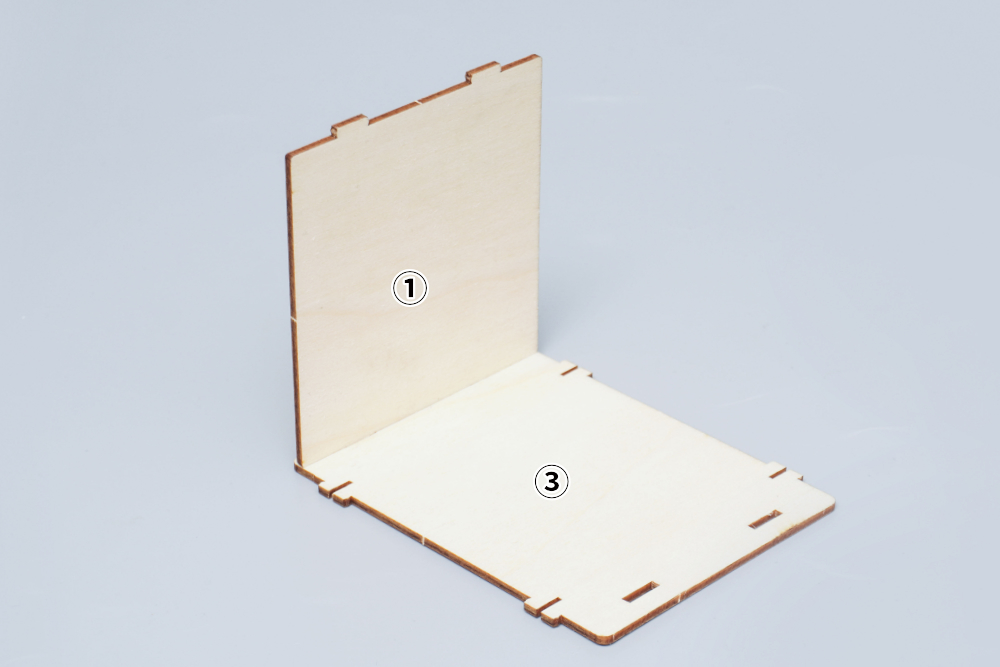

把①号板安装在③号板上。
STEP：6

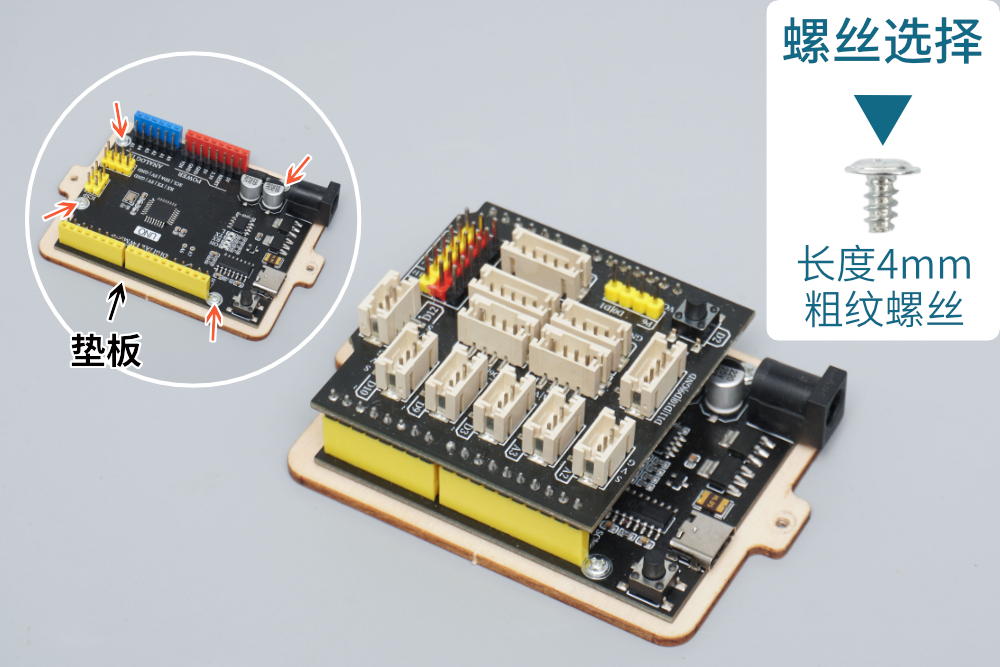

首先把HS-UNO-EXP2扩展板和UNO-R3开发板拆开，然后用4mm粗纹螺丝把UNO-R3开发板安装在开发板垫板上，最后把HS-UNO-EXP2扩展板插入UNO-R3开发板上。注意：HS-UNO-EXP2和UNO-R3的朝向。
STEP：7

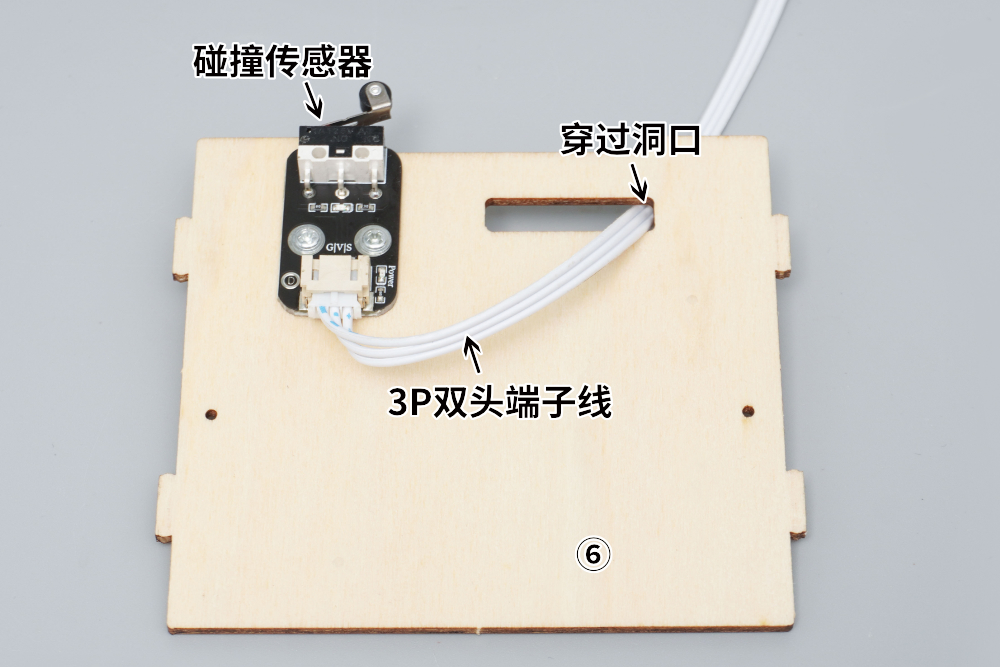

首先把碰撞传感器上的3P双头端子线穿过⑥号板上的孔洞，然后用4mm粗纹螺丝把碰撞传感器安装在⑥号板上。
STEP：8

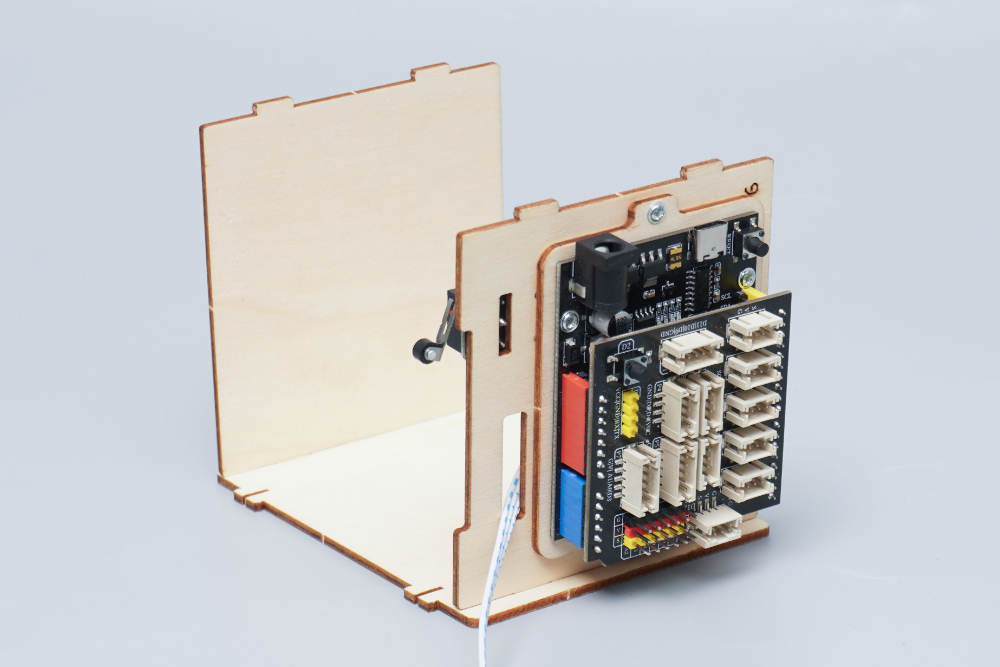

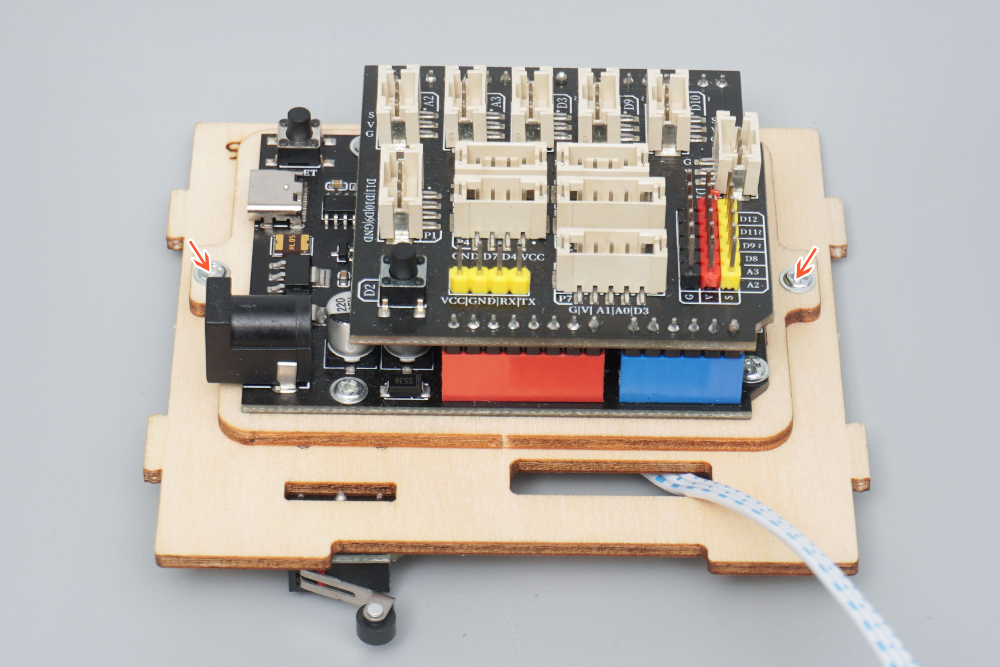

用4mm粗纹螺丝把开发板垫板安装在⑥号板上。
STEP：9
把⑥号板安装在③号板上。
STEP：10

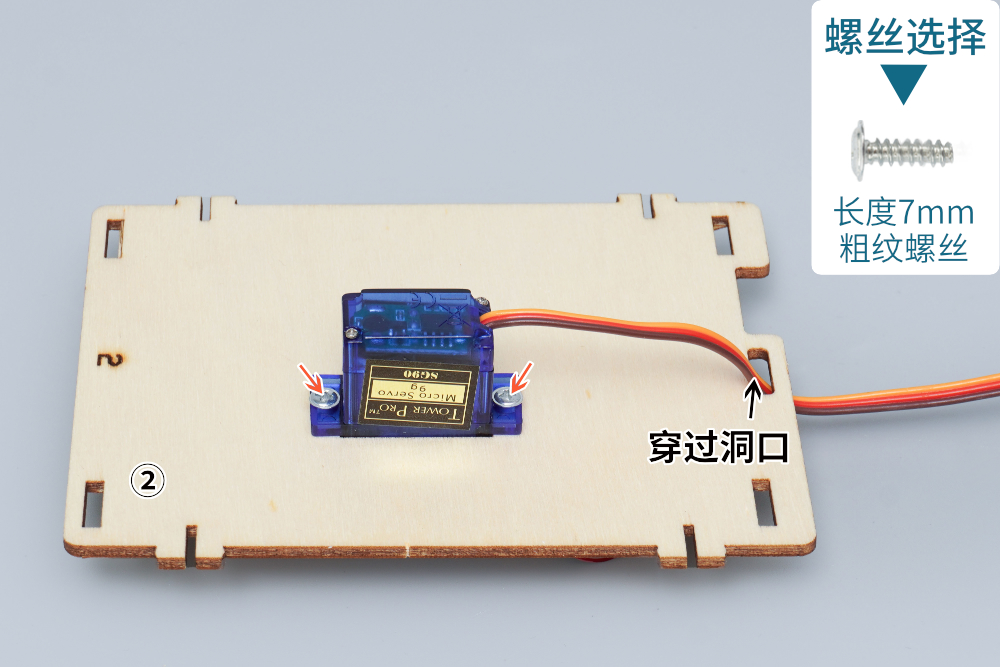

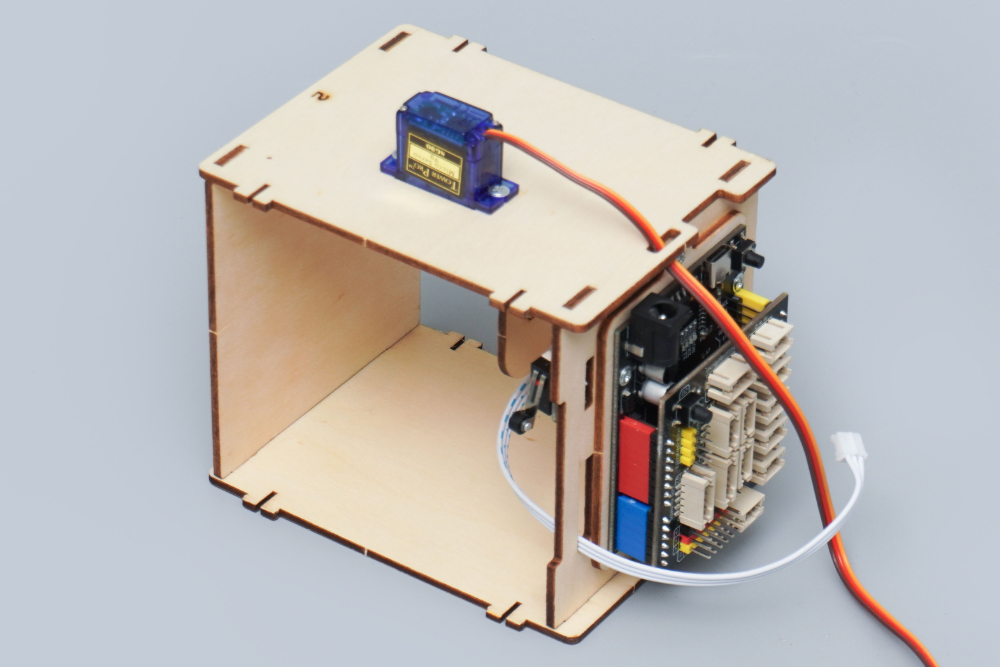

首先用7mm粗纹螺丝把舵机安装在②号板上，然后把舵机导线穿过②号板的洞口。
STEP：11

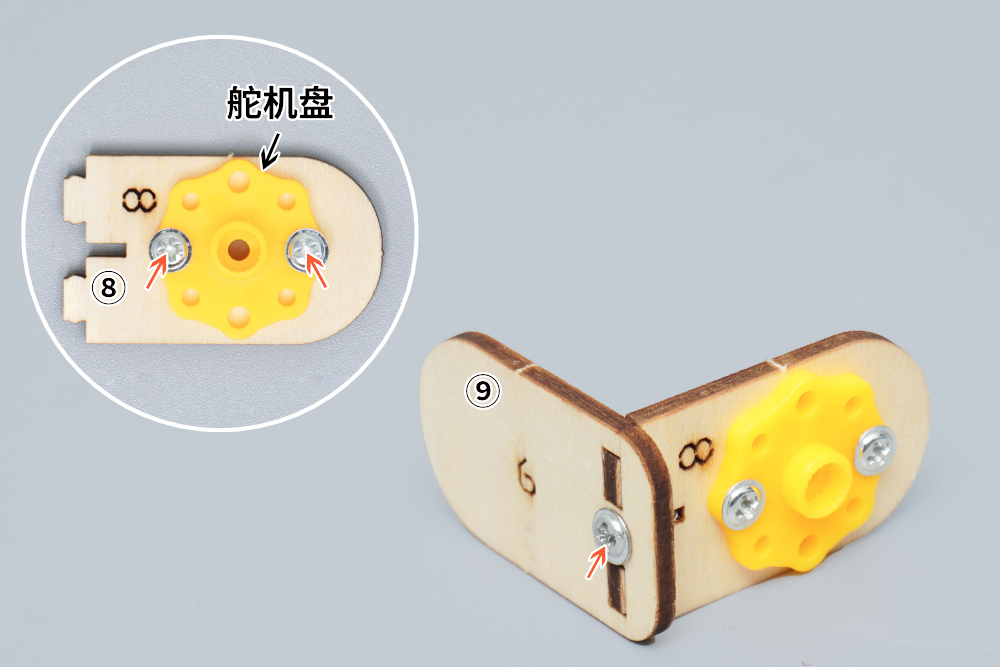

首先用4mm粗纹螺丝把舵机盘安装在⑧号板上，然后用7mm粗纹螺丝把⑨号板安装在⑧号板上。
STEP：12

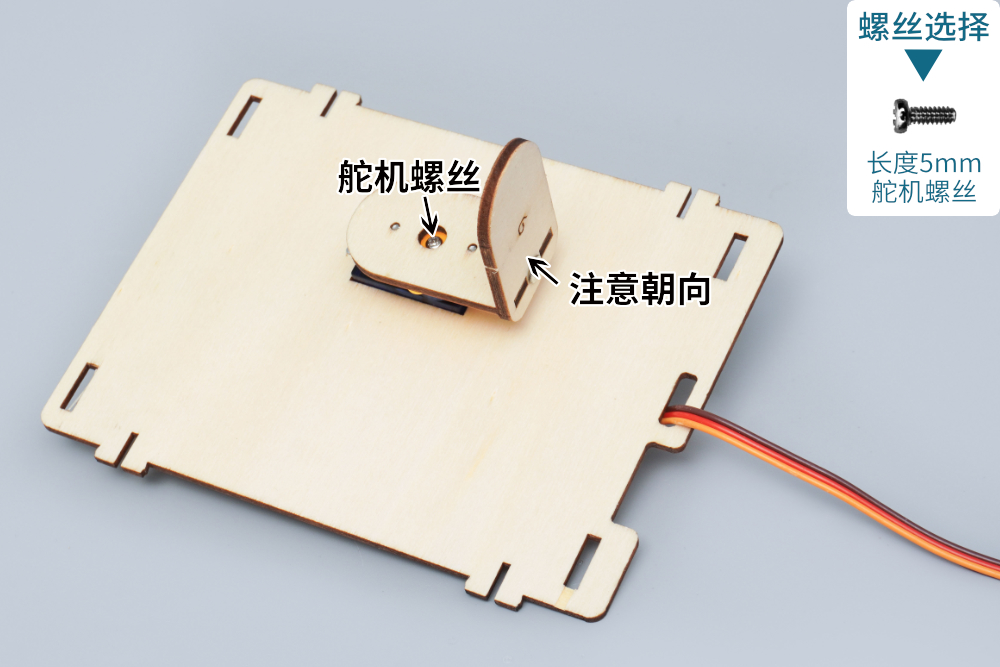

用5mm舵机螺丝把舵机盘安装在舵机上，舵机螺丝在舵机袋子里。注意：安装时不要转动舵机。注意：请务必断电情况下安装舵机盘（臂），舵机通电时候不要有机械阻力如拧螺丝、 掰 、 扯，阻力大于舵机扭力会发烫烧坏舵机。
STEP：13
把②号板安装在①、⑥号板上。
STEP：14

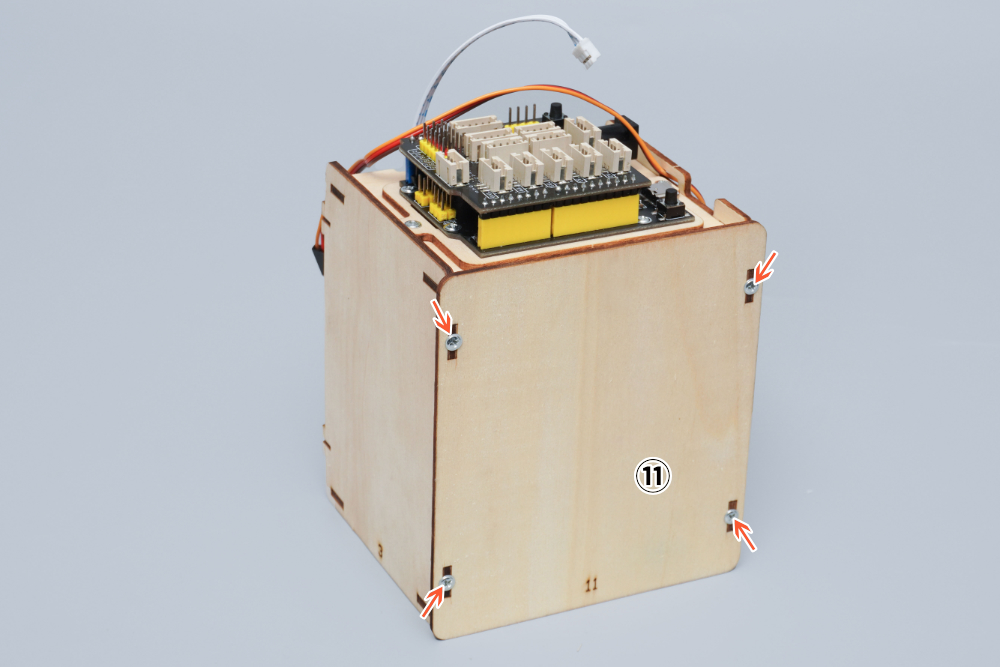

用7mm粗纹螺丝把⑪号板安装在②、③号板上。
STEP：15

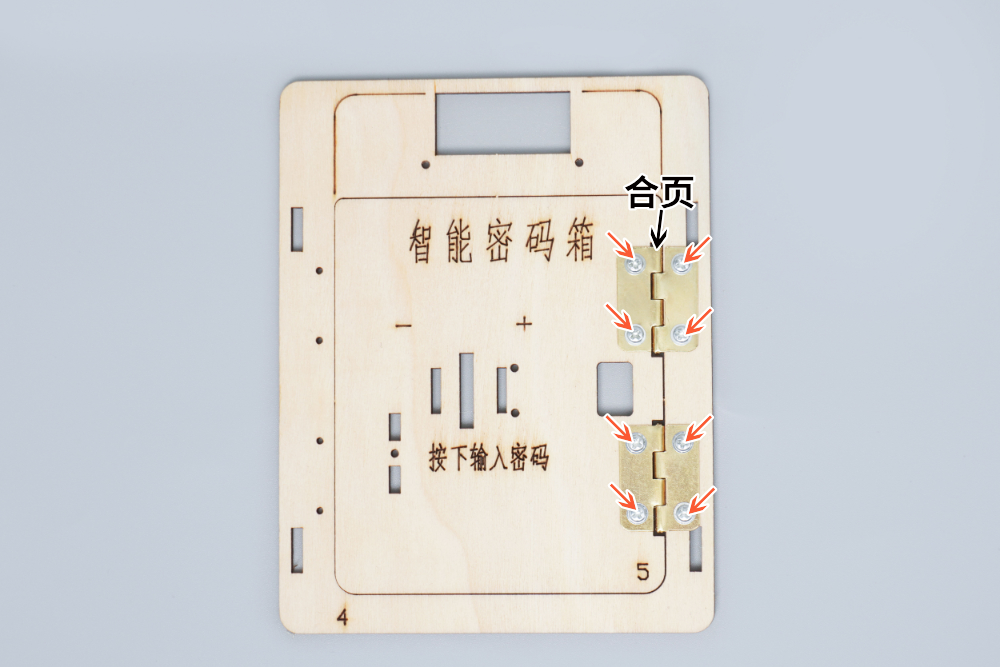

用4mm粗纹螺丝把合页安装在④、⑤号板上。
STEP：16

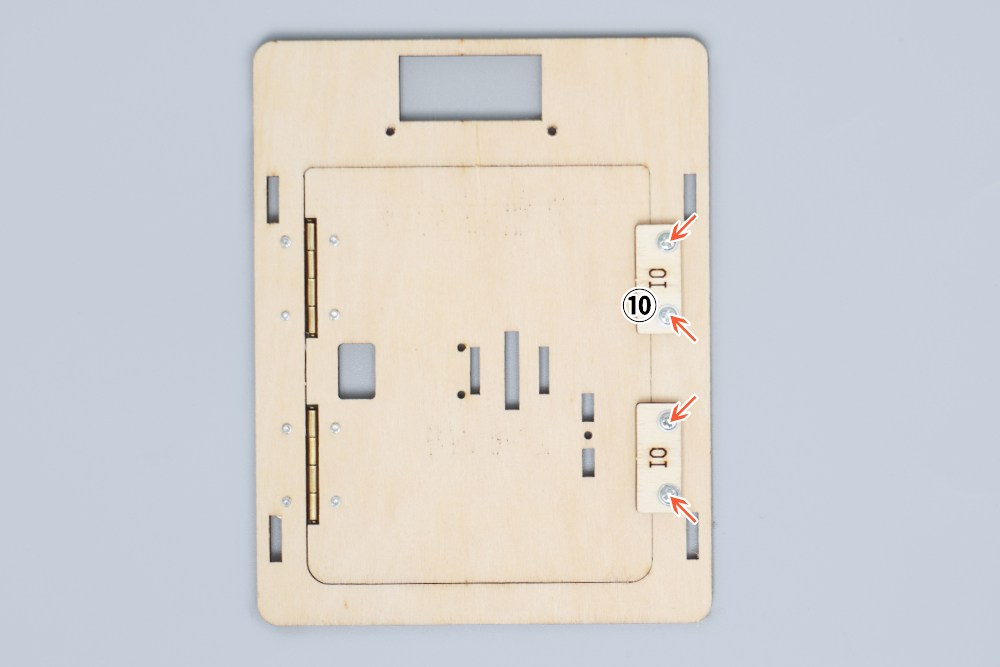

用4mm粗纹螺丝把两块⑩号板安装在④号板上。
STEP：17

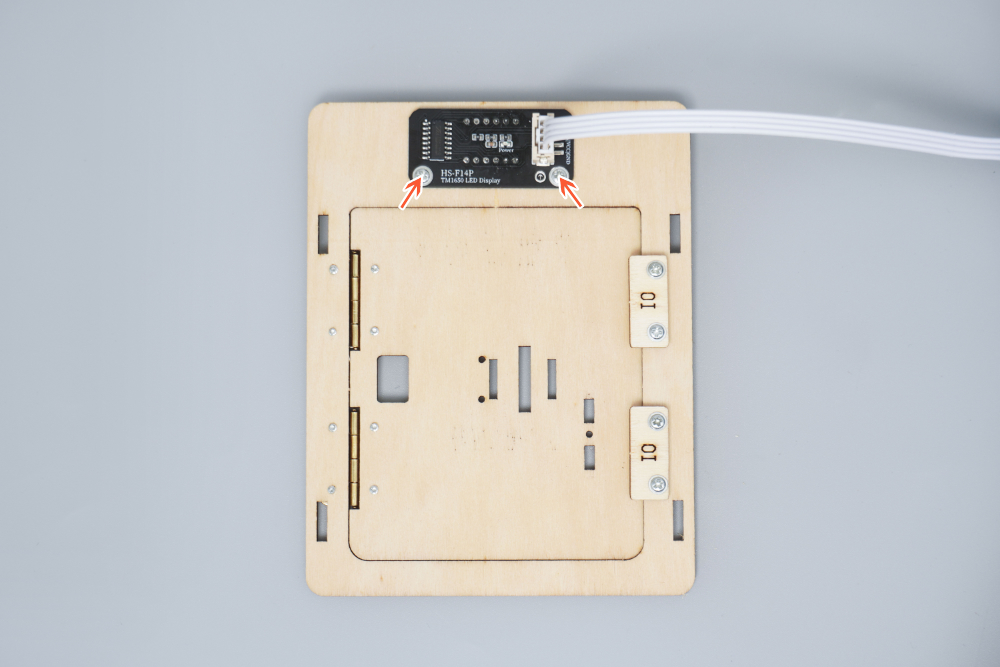

用4mm粗纹螺丝把四位LED数码管安装在④号板上。
STEP：18

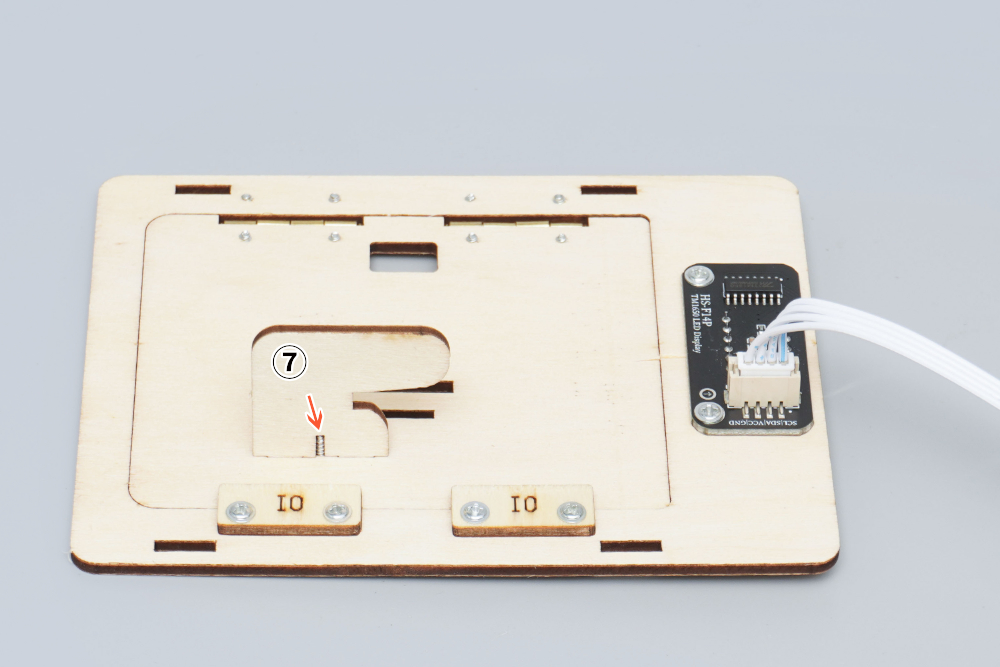

用7mm粗纹螺丝把⑦号板安装在⑤号板上。
STEP：19

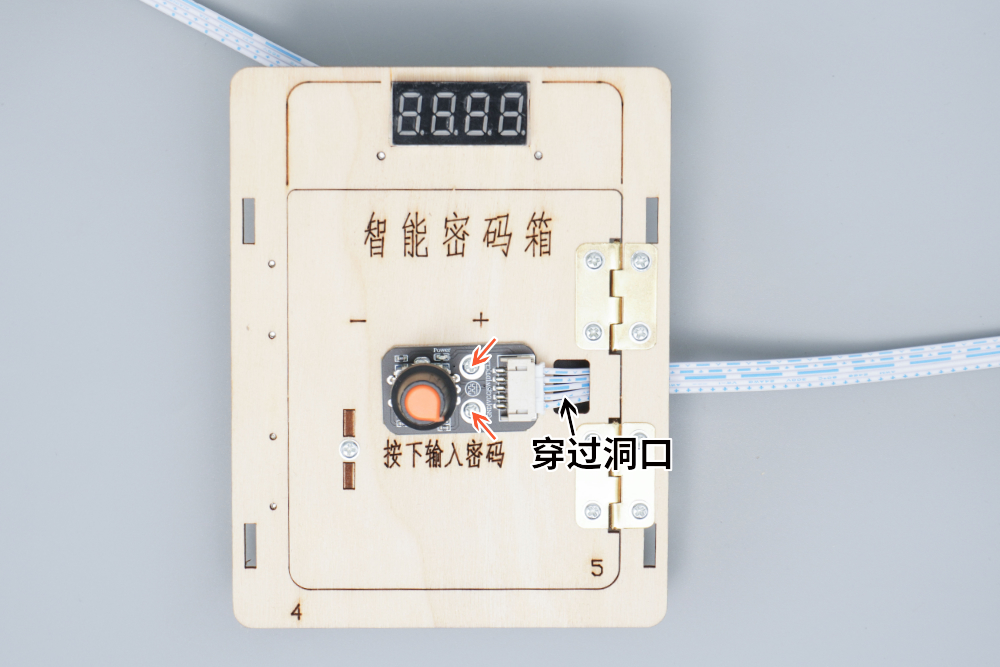

首先把旋转编码器上的5P双头端子线穿过⑤号板上的孔洞，然后用4mm粗纹螺丝把旋转编码器安装⑤号板上。
STEP：20

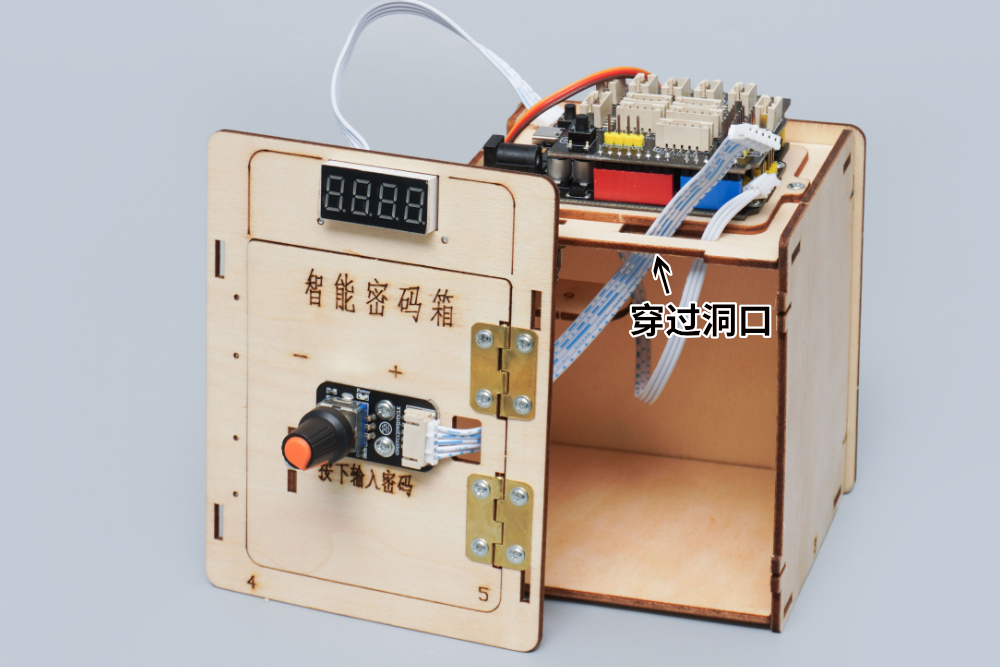

把旋转编码器上的5P双头端子线穿过⑥号板上的孔洞。
STEP：21

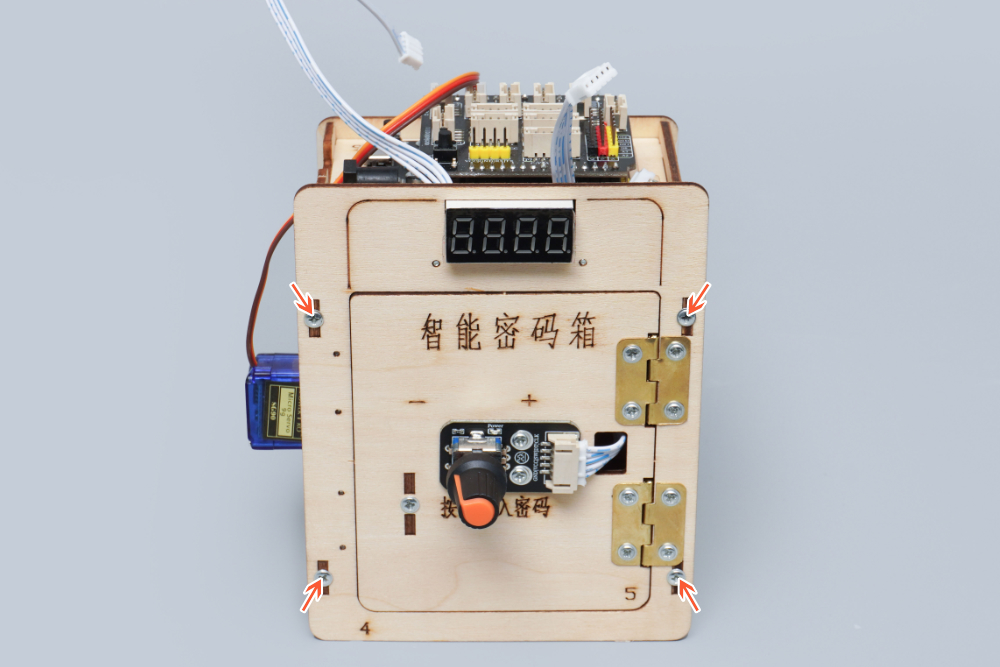

用7mm粗纹螺丝把④号板安装在②、③号板上。
STEP：22

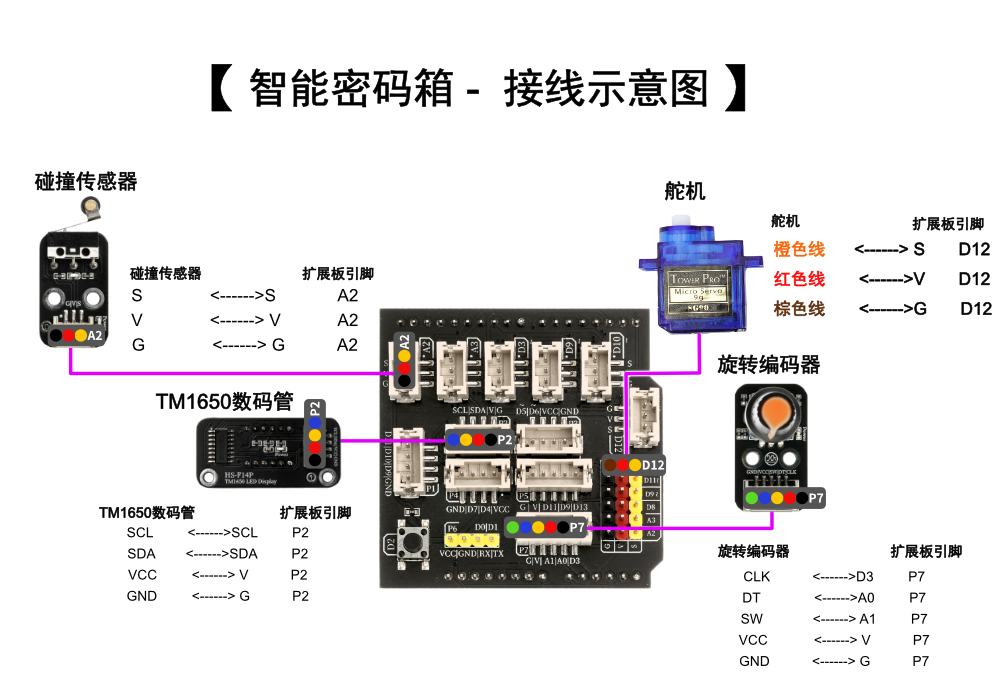

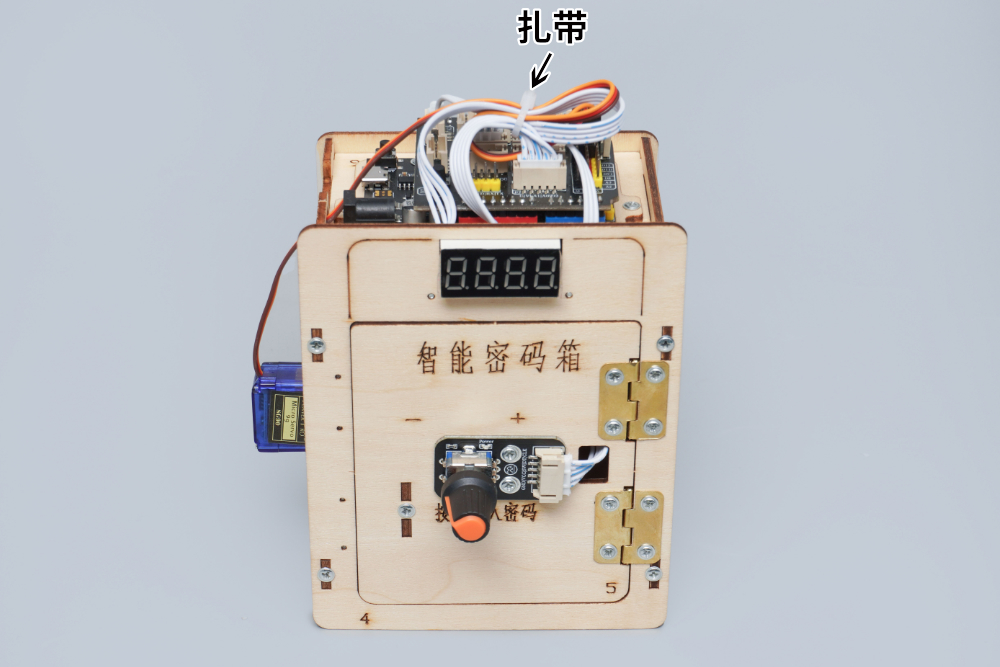

首先参考【智能密码箱-接线示意图】把碰撞传感器、四位LED数码管、旋转编码器、舵机端子线插入HS-UNO-EXP2扩展板上，然后使用扎带把导线扎好，最后剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：23

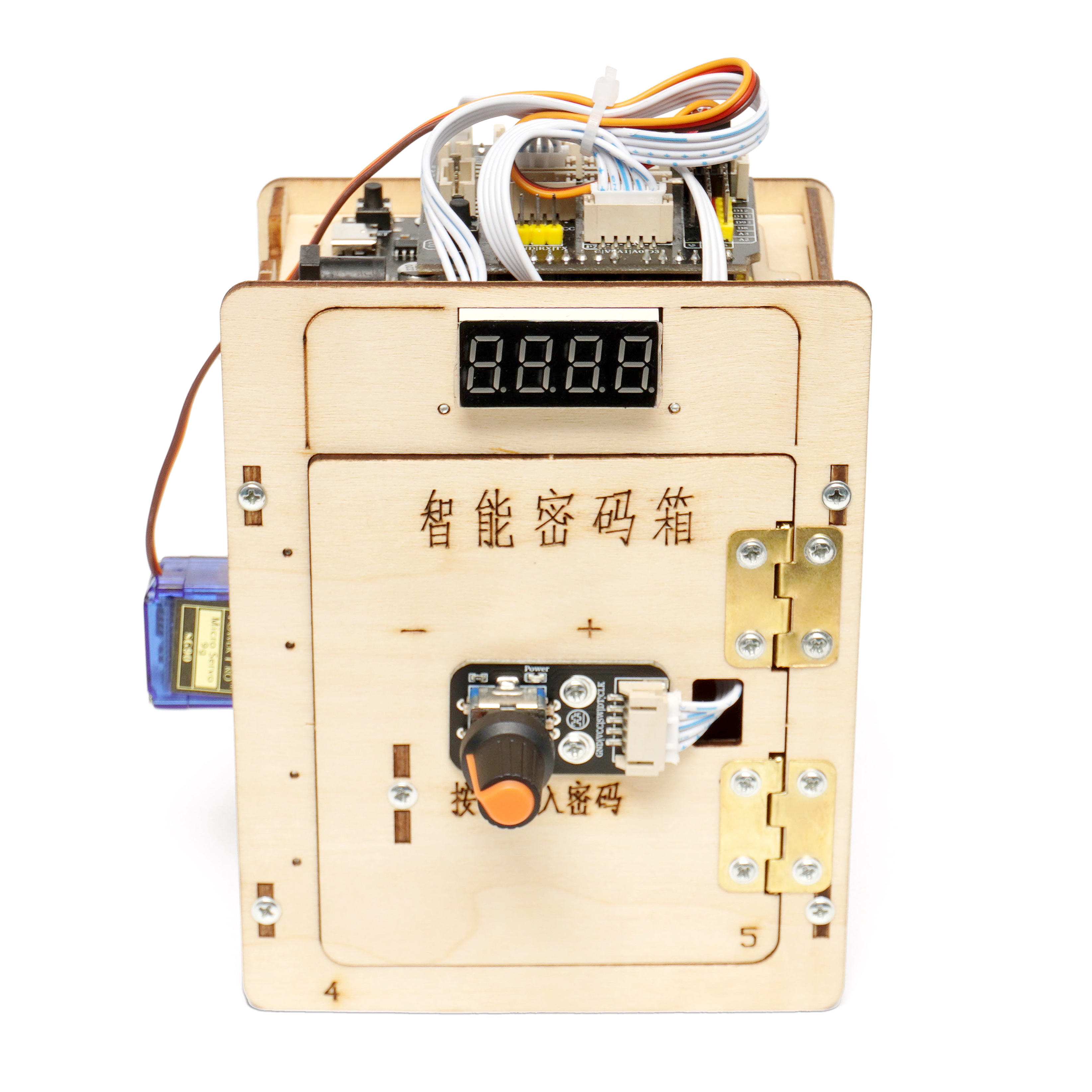

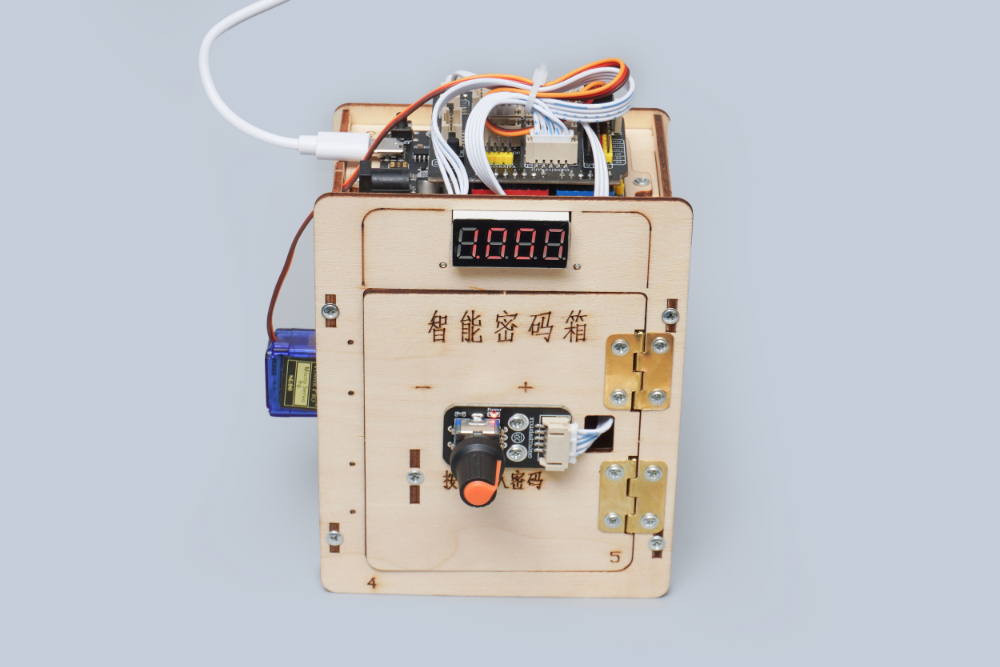

使用米思齐Mixly软件将该套件的5.智能密码锁示例程序上传至UNO-R3开发板，智能密码箱可实现：数码管密码锁组成—Arduino主控板：用于控制和编程整个系统。
数码管：用于显示密码和系统状态。
舵机：用于控制门锁的开启和关闭。
编码器：用于输入和修改密码。
触碰开关：用于检测门的状态和自动上锁。
arduino智能密码箱的使用步骤如下：
确认密码锁初始化为1234。
按下旋转编码器按钮，并顺时针或逆时针拧动旋转编码器来输入第一位密码。接着，继续按照相同的方式依次输入下一位密码。
如果密码输入正确，舵机会转动，门锁打开。当触碰到触碰开关A2时，门锁会自动开锁。
如果您想要修改密码，在门开启的情况下，按住D2按键不放，然后按下旋转编码器按钮。再次顺时针或逆时针拧动旋转编码器来修改第一位密码。接着，按照相同的方式依次修改下一位密码。
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能密码箱。
注意：智能密码箱如果需要脱机工作，请自备或者购买DC头6V-12V电源和14500尖头锂电池。
STEP：24

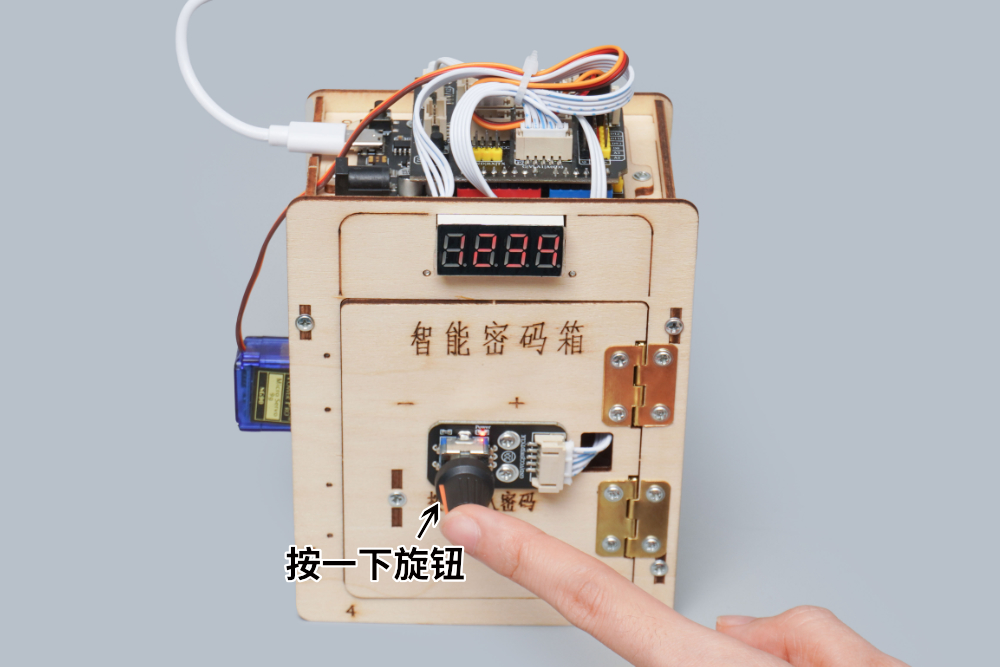

首先按一下旋转编码器的红色按钮，然后转动旋转编码器的旋钮，把数字调整为1。注意：四位时钟数码管上的数字后面必须要出现红点才可以调整数字。
STEP：25
参考STEP24的步骤，首先按一下旋转编码器的红色按钮，然后转动旋转编码器的旋钮，把数字调整为2。
再次按一下旋转编码器的红色按钮，然后转动旋转编码器的旋钮，把数字调整为3。
最后按一下旋转编码器的红色按钮，然后转动旋转编码器的旋钮，把数字调整为4，按一下旋转编码器的红色按钮，舵机的锁扣会自动打开。
STEP：26
锁扣打开之后四位时钟数码管上的数字会归零，把密码箱关回去，锁扣会再次自动上锁。
