HS-S33P 土壤湿度传感器
1、介绍 点这里回到目录

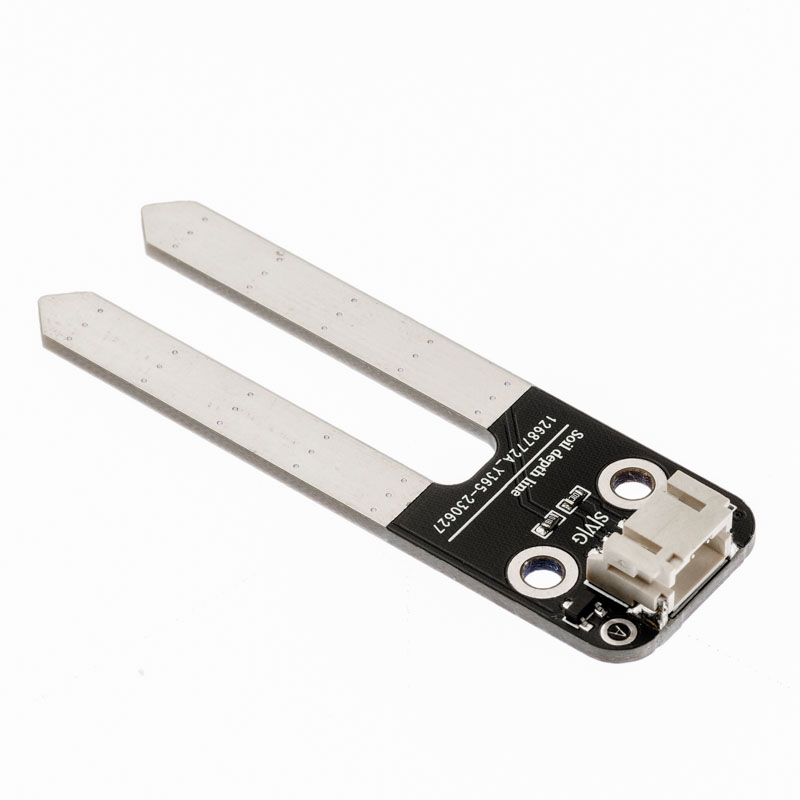

土壤湿度传感器模块有两个铜条是传感器探头。 将它们插入土壤时，它们可以检测到土壤的水分。 土壤湿润，导电性越好，反映出它们之间的电阻越低。土壤干燥,导电性就相对差一点,因此他们之间的电阻越高。 它是模拟传感器，因此我们通过模拟输入获得电压值。因为土壤的湿度可以分为几个等级，当我们使用土壤湿度传感器做一个自动浇花系统的时候，将方便的使用。

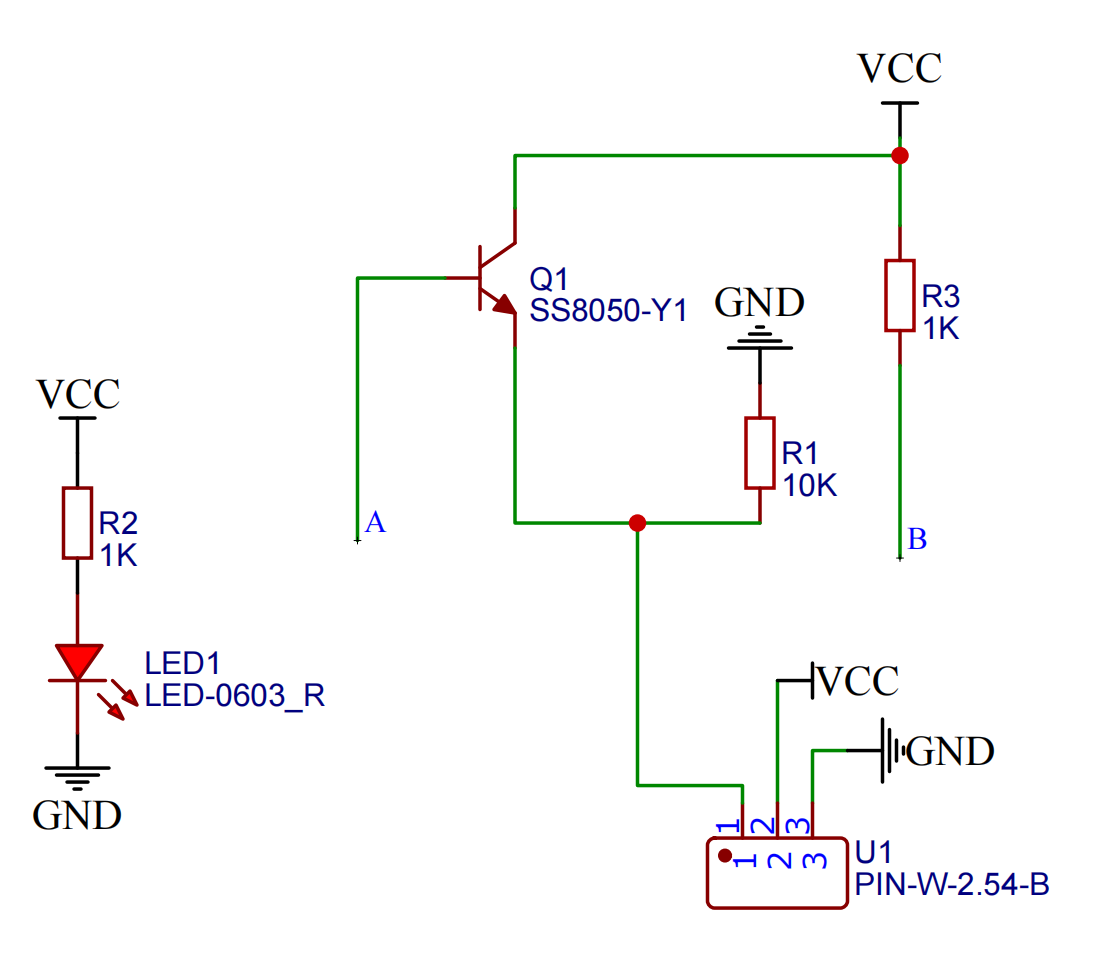

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定

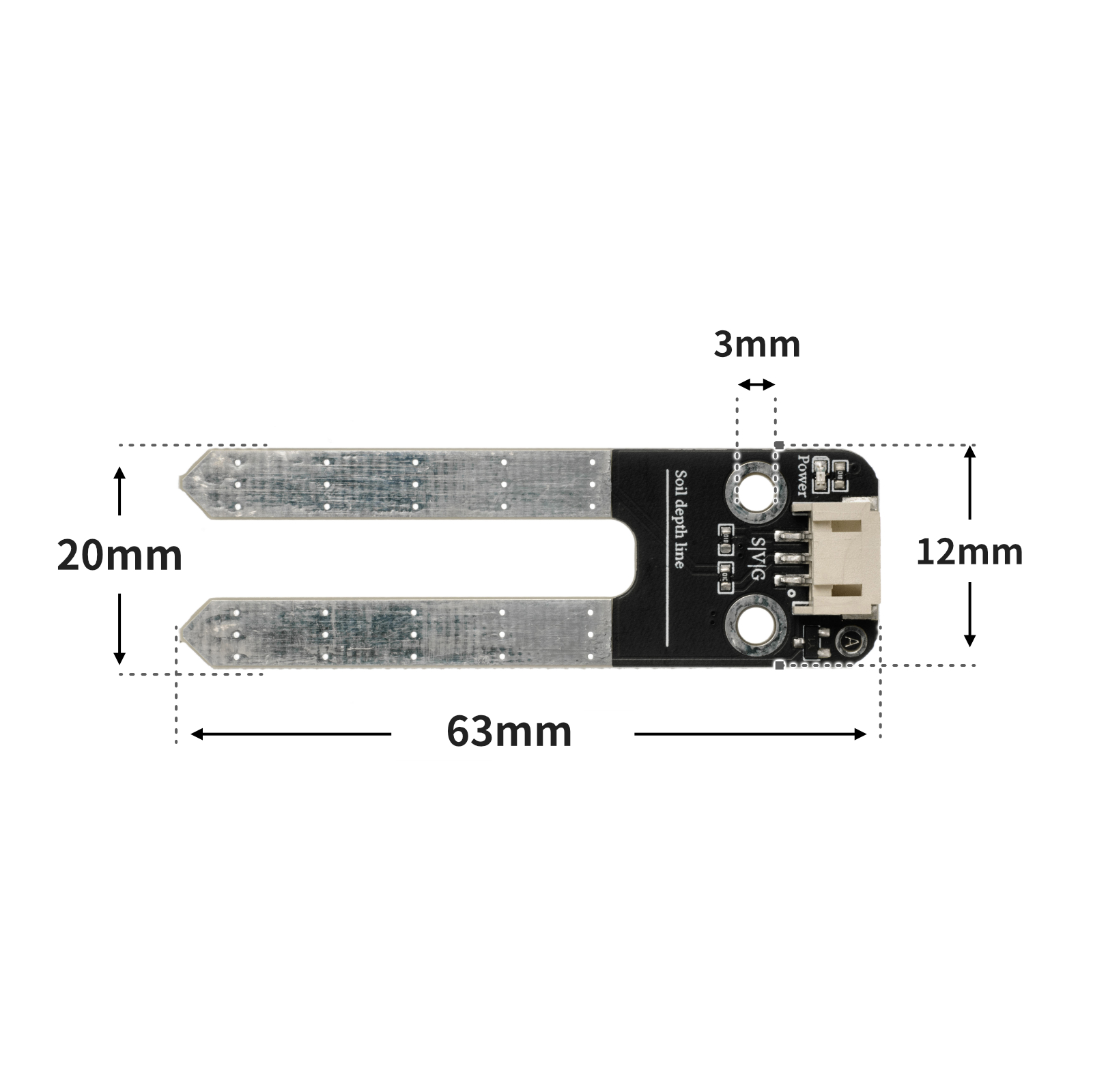

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板)：点击下载
void setup(){
Serial.begin(9600);
pinMode(A0, INPUT);
}
void loop(){
delay(1000);
Serial.println(analogRead(A0));
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
adc32 = machine.ADC(machine.Pin(32))
while True:
print(adc32.read_u16())
time.sleep_ms(200)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

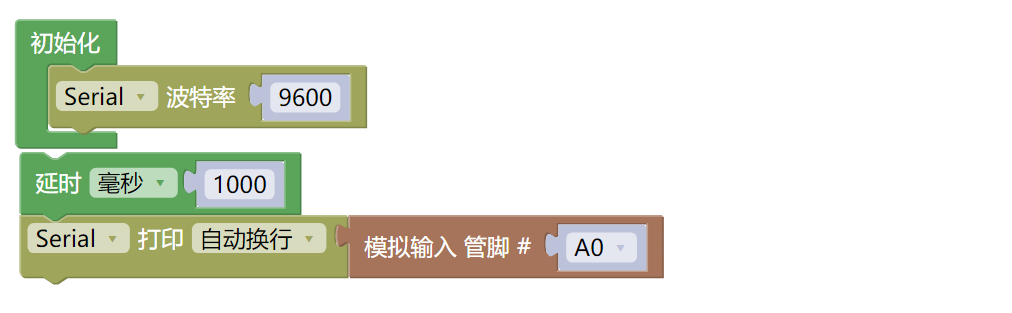

示例程序(UNO开发板)：点击下载

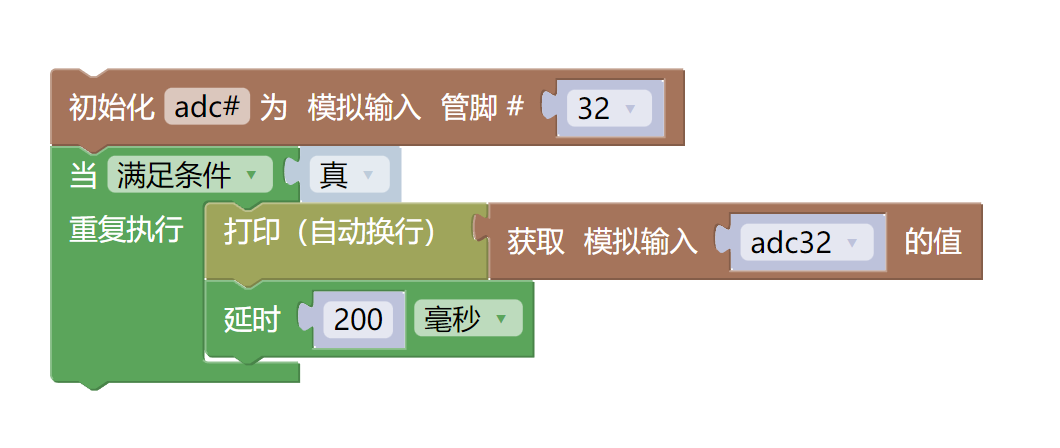

示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- UNO-R3 开发板 *1
- UNO-R3 P 扩展板 *1
- USB type-c 数据线 *1
- 土壤湿度传感器模块（HS-S33P）*1
- PH2.0 3P端子转杜邦线 *1 或 PH2.0 3P双头端子线 *1

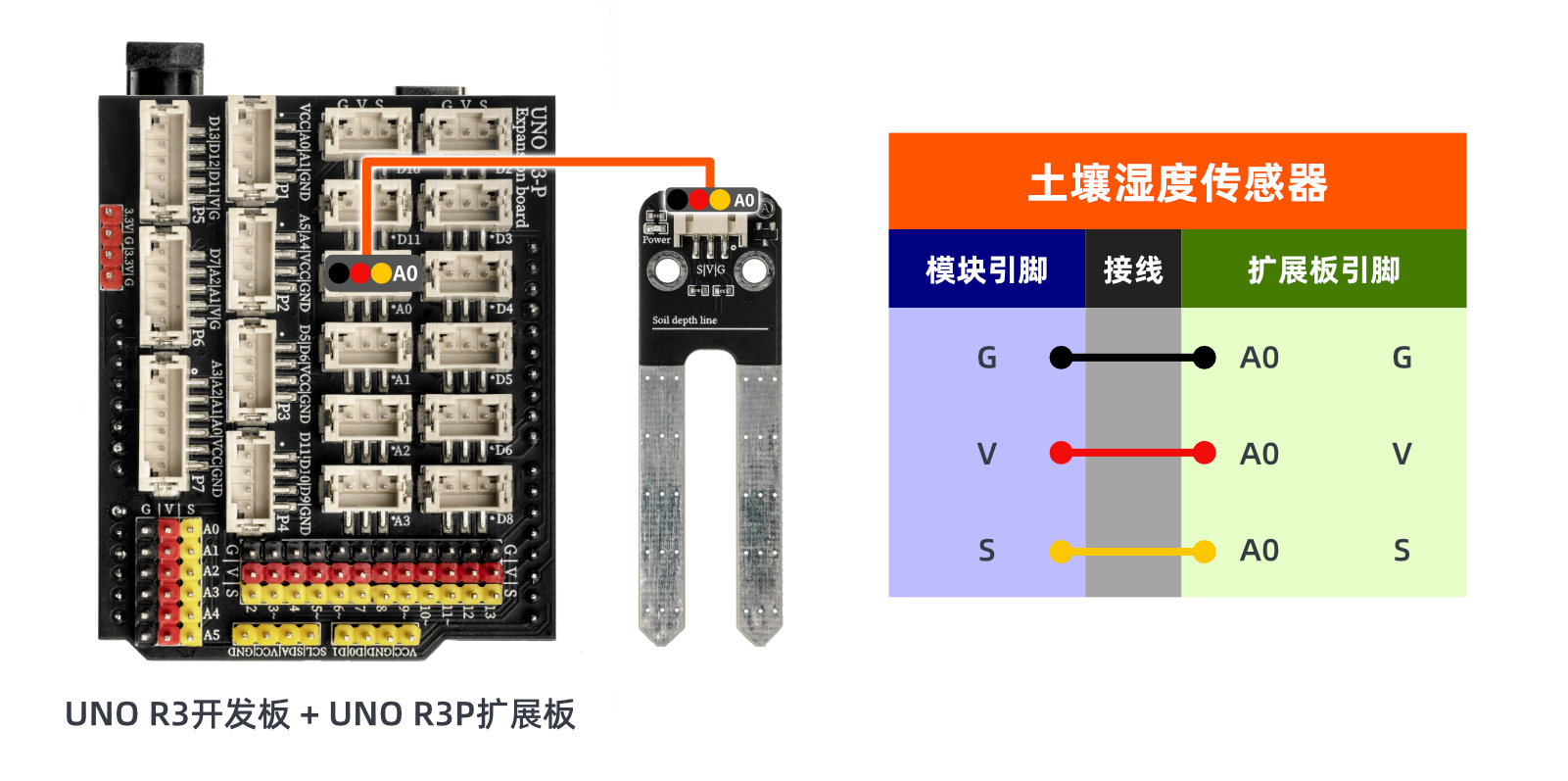

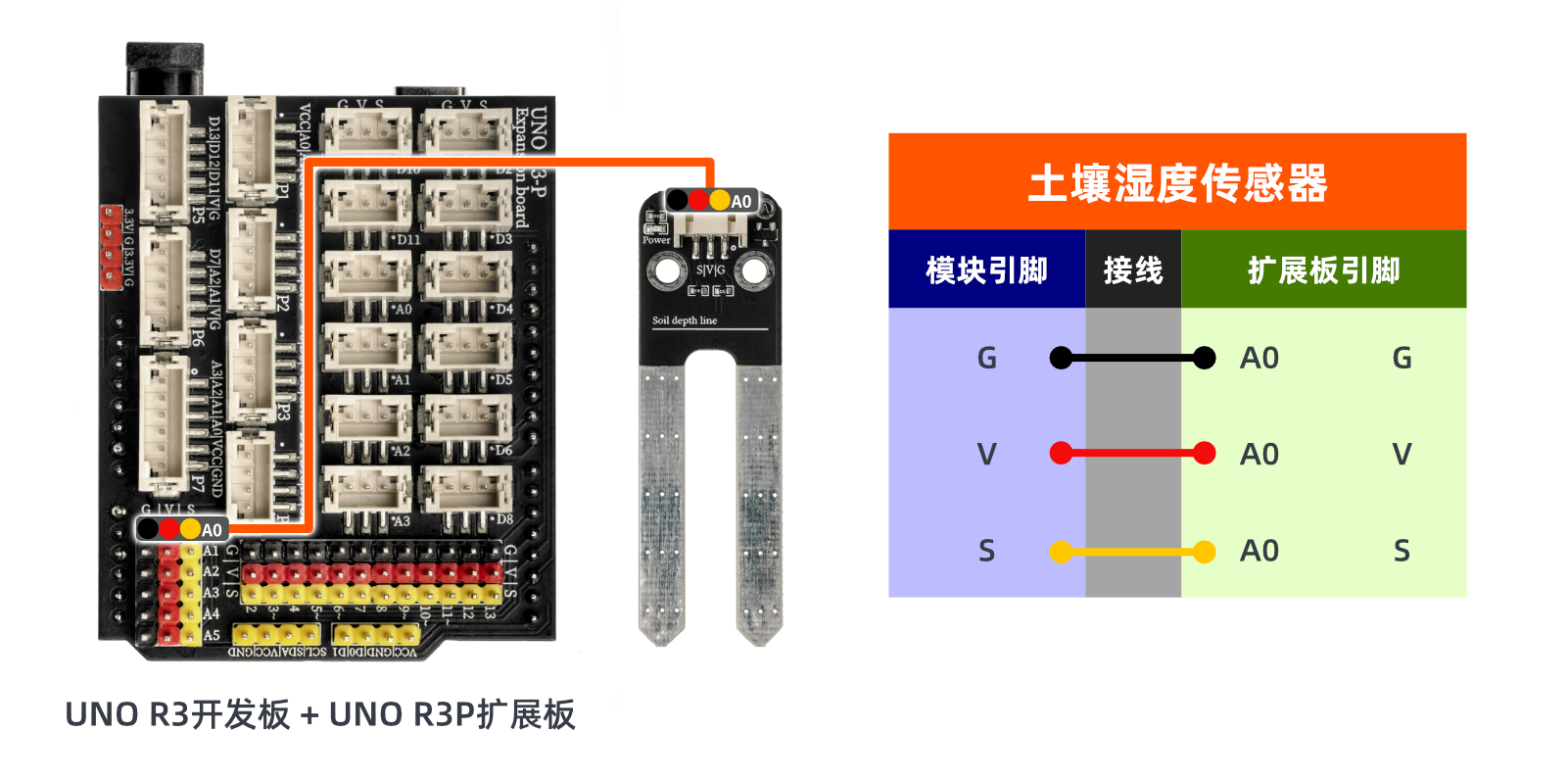

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

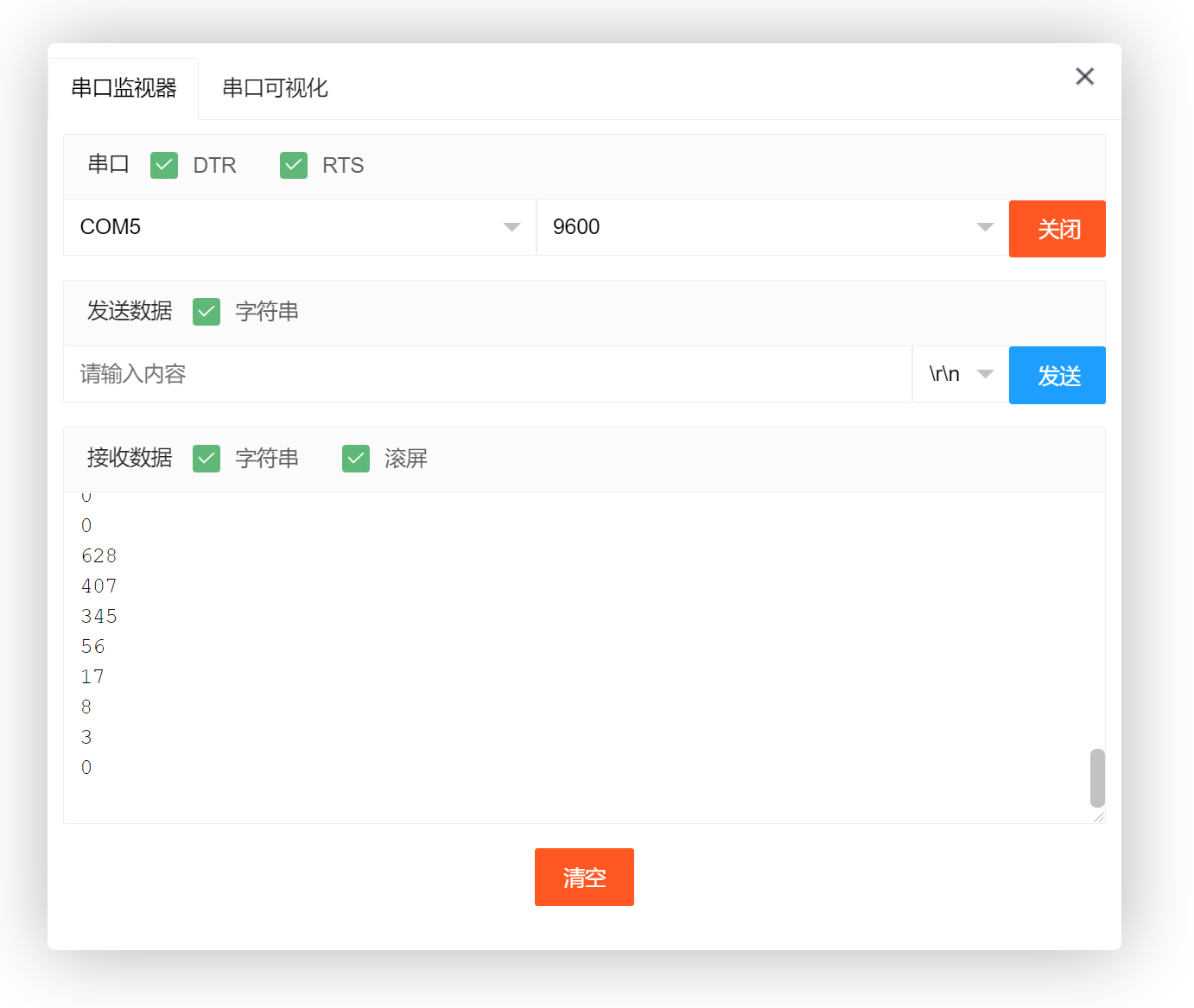

器件连接好线之后，将上述程序上传到Arduino UNO 开发板之后， 打开Mxily串口监视器，将土壤湿度传感器模块两个铜条插入土壤里或者水中，串口输出土壤的湿度值。
