HS-F12PA RGB-LED环形灯

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. 添加Arduino库文件
6. ArduinoIDE 和Python语言示例程序
7. 米思齐 Mixly 示例程序（图形化语言）
8. Arduino测试环境搭建
9. 视频教程
10. 测试结论

---

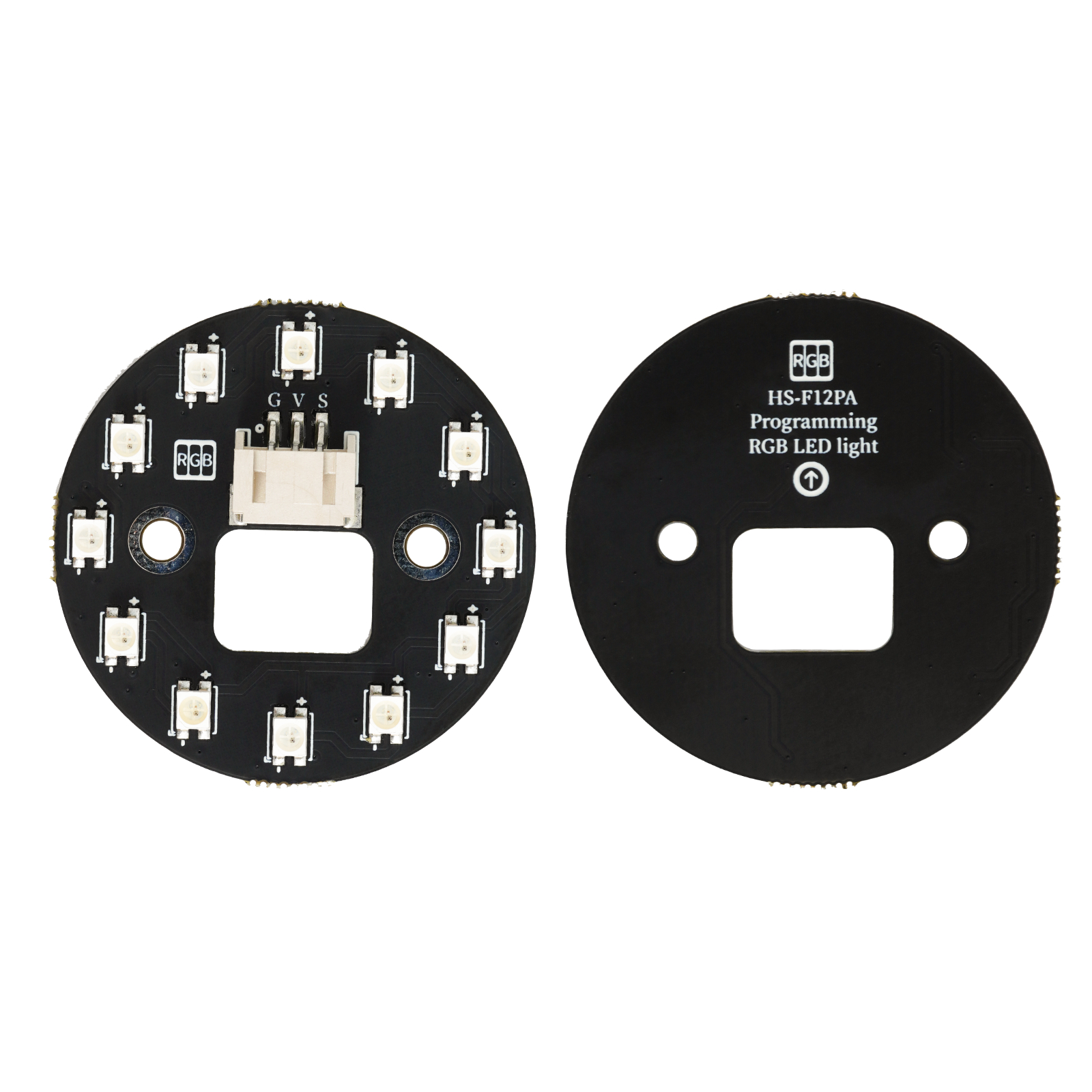

1、介绍 点这里回到目录

12 位 RGB 灯环采用 12 颗 WS2812RGB 灯珠串联组成只需要一个 IO 口就可以驱动此模块。WS2812 RGB 灯内部集成了一个芯片我们只需单 IO 口就可以控制WS2812RGB 灯， D 脚为信号输出可以串连下个灯珠 ，R 脚为信号输入控制 RGB 灯珠颜色与串联数量，V脚 为电源正极，G 脚为电源负极。

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入）
V	V (电源正级）
S	为信号输入控制RGB灯珠颜色与串联数量

• 供电电压：3.3V / 5V

• 连接方式：3P PH2.0接线端子或者 3P PH2.0接线端子转杜邦线

• 安装方式：双螺丝固定

---

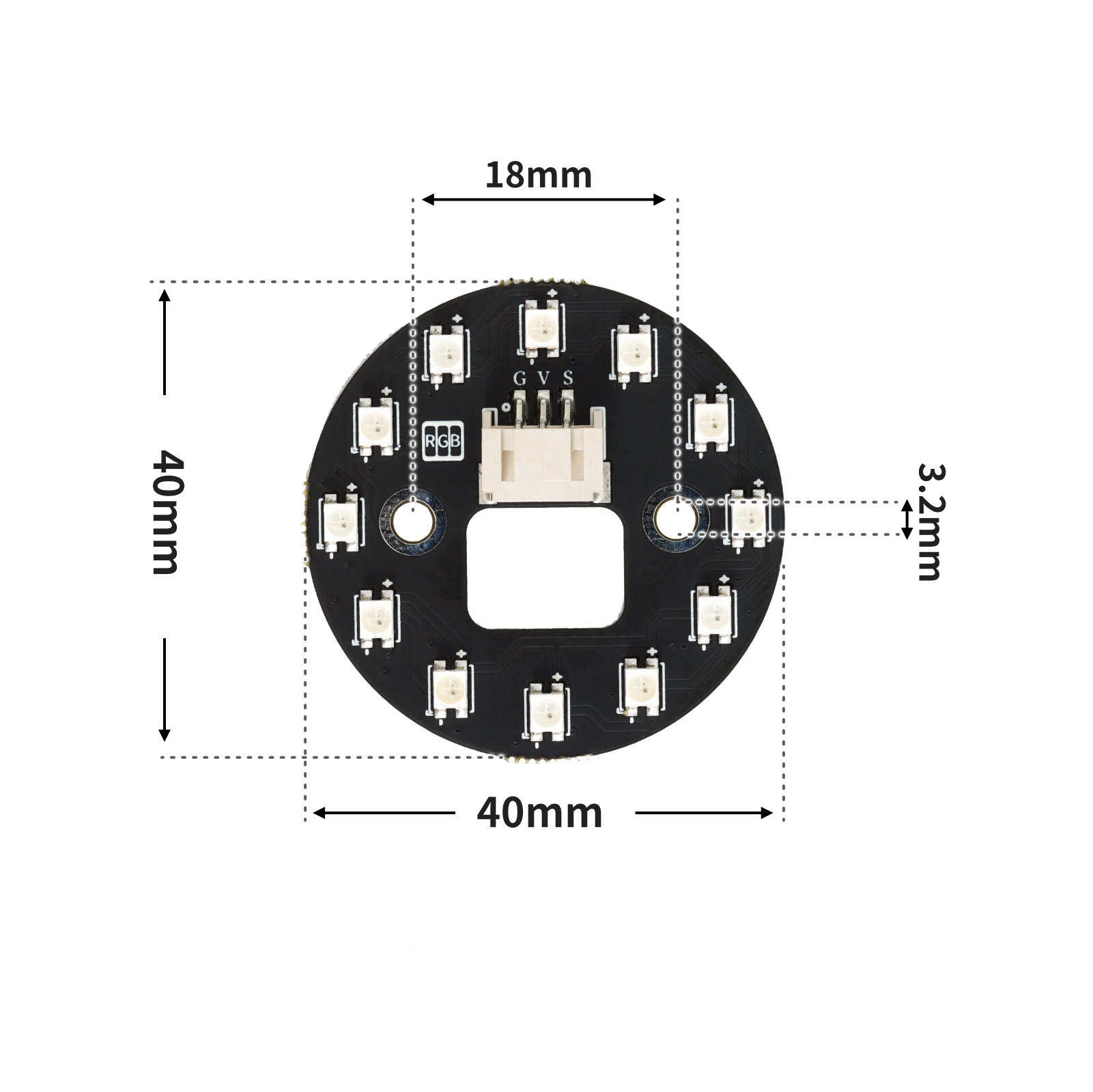

4、电路板尺寸 点这里回到目录

---

5、添加Arduino库文件点这里回到目录

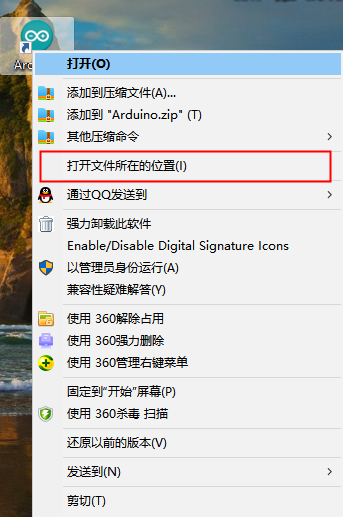

首先找到Arduino库文件夹：

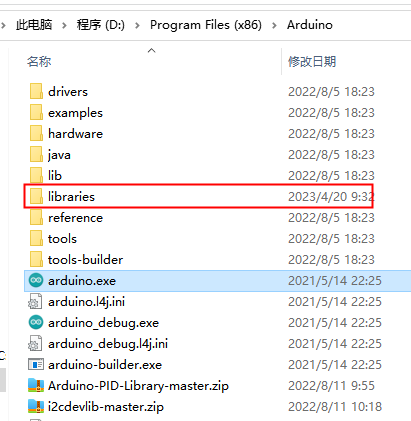

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：

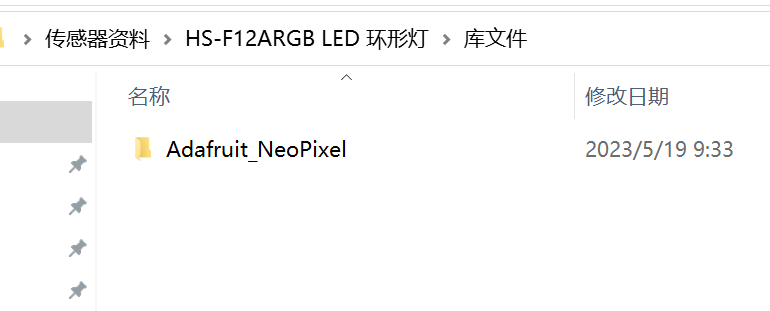

库文件：点击下载

---

6、Arduino IDE示例程序 点这里回到目录

示例程序（UNO开发板）：点击下载

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel rgb_display_10 = Adafruit_NeoPixel(12,10,NEO_GRB + NEO_KHZ800);

void setup(){
  rgb_display_10.begin();
}

void loop(){
  for (int i = 1; i <= 12; i = i + (1)) {
    rgb_display_10.setPixelColor((i)-1, ((((i * 21) & 0xffffff) << 16) | ((0 & 0xffffff) << 8) | 0));
    rgb_display_10.show();
    delay(200);
    rgb_display_10.setPixelColor((i)-1, (0xffff00));
    rgb_display_10.show();
    delay(200);
  }

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine
import neopixel
import time

rgb = neopixel.NeoPixel(machine.Pin(2), 12)
while True:
for i in range(0, 12, 1):
rgb[i] = (100, 0, 0)
rgb.write()
time.sleep(1)
for i in range(0, 12, 1):
rgb[i] = (0, 0, 0)
rgb.write()
time.sleep(1)

---

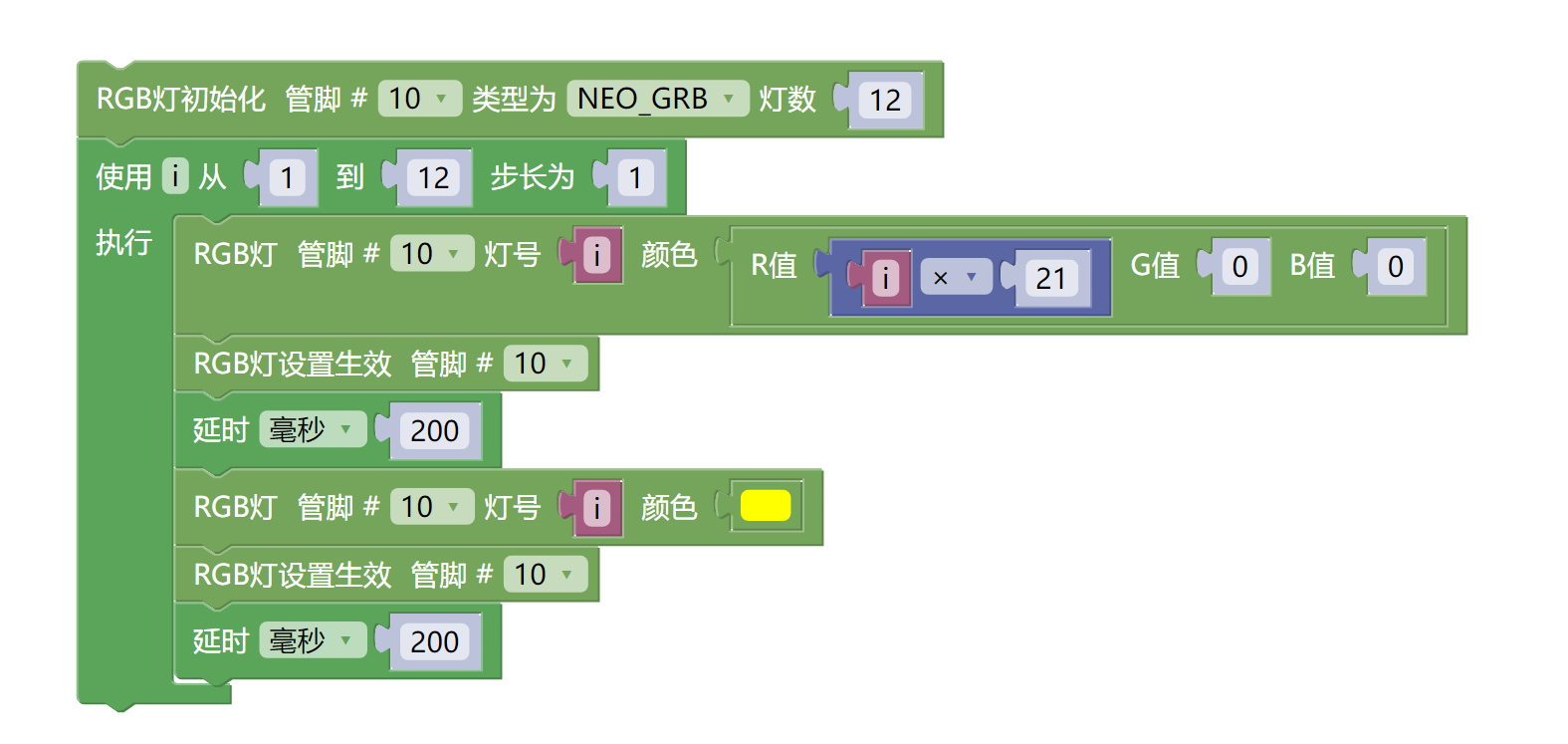

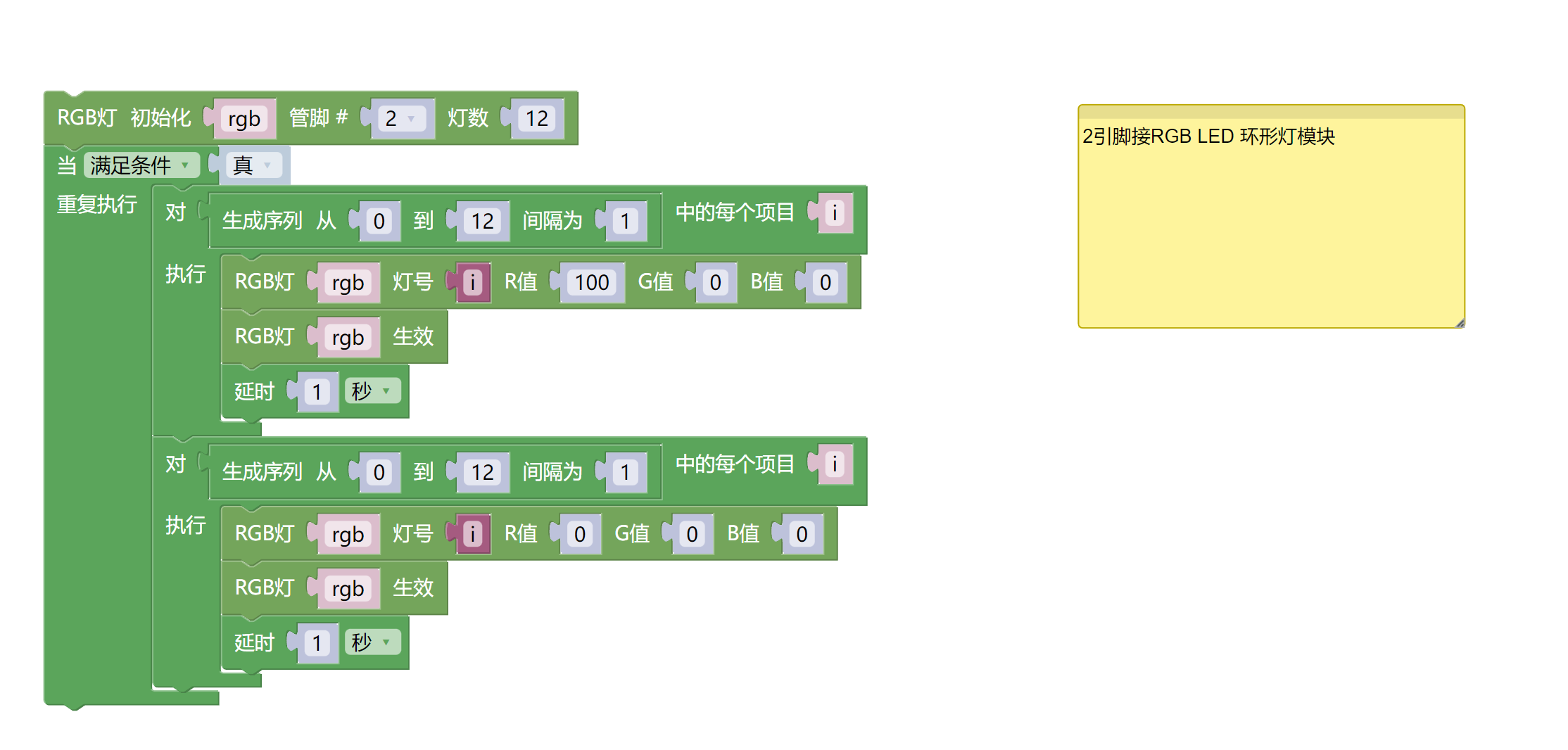

7、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序（UNO开发板）：点击下载

示例程序（ESP32开发板）：点击下载

---

8、测试环境搭建 点这里回到目录

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1
• USB type-c 数据线 *1
• RGB LED 环形灯模块（HS-F12PA）*1
• 3P PH2.0接线端子或者 3P PH2.0接线端子转杜邦线

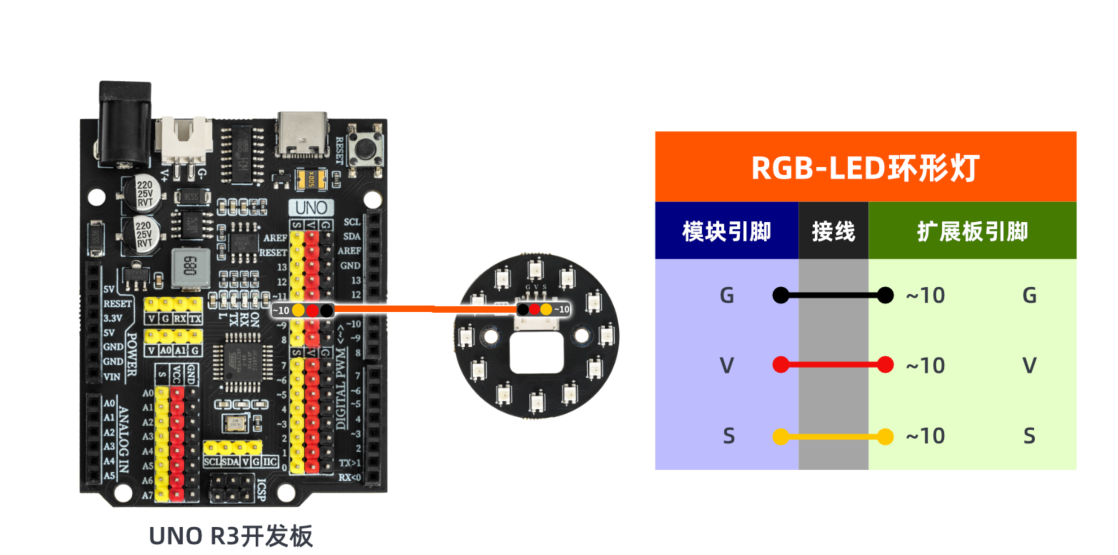

电路接线图：

---

9、视频教程 点这里回到目录

视频教程：点击查看

---

10、测试结论 点这里回到目录

器件连接好线之后，将上述程序上传到Arduino UNO 开发板之后，会看到灯环的灯逐个点亮成黄色,逐个点亮后接力亮红灯，呈现出流水灯的效果。

---
