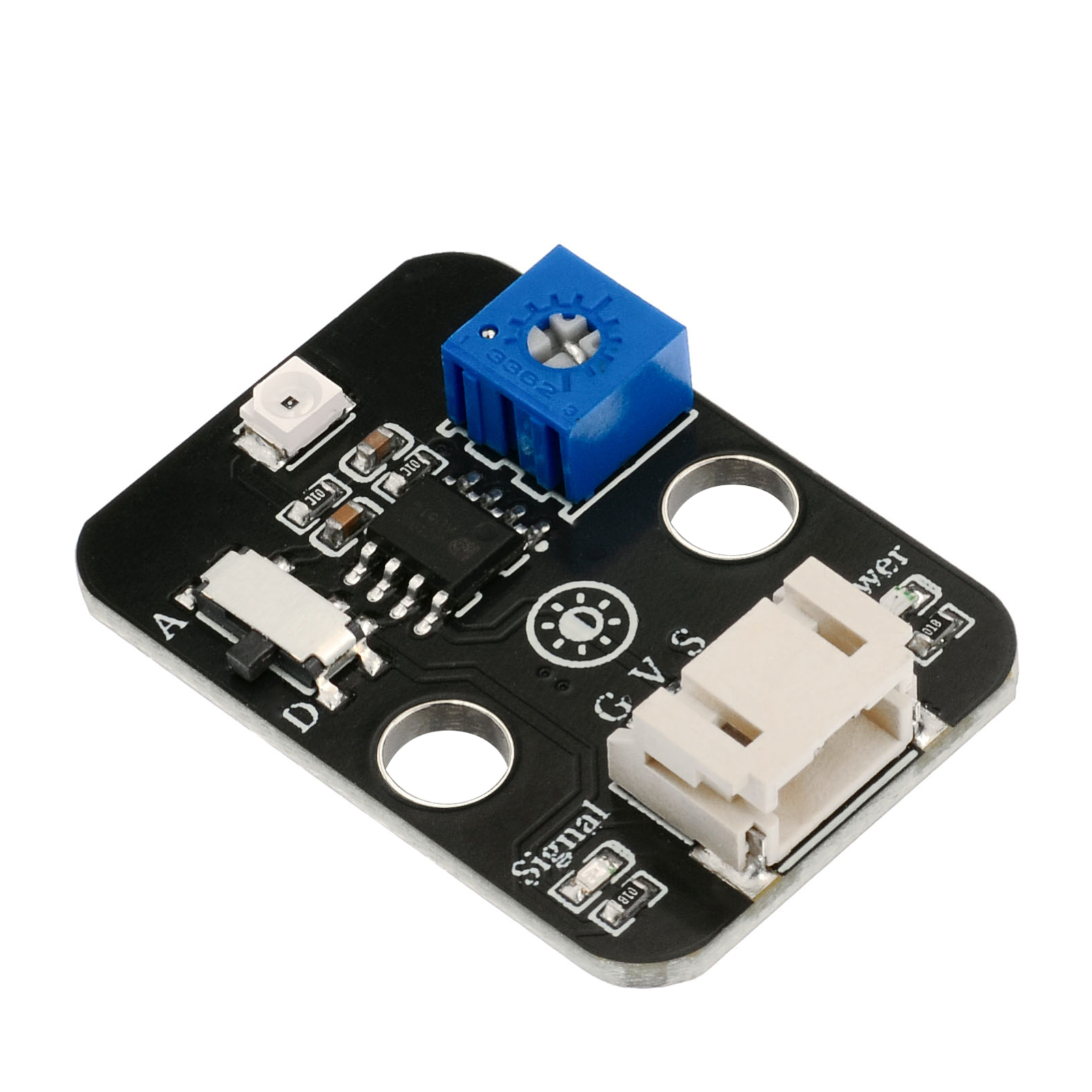

HS-S20L-B 环境亮度传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

环境亮度传感器,又称环保型光敏电阻。替代光敏电阻 CdS,符合 RoHS 指令/无铅/无镉。特制滤光环氧树脂封装,光谱响应特性类似于人眼;随光照度变化线性输出;具有一定的温度稳定性;低暗电流,低工作照度;可广泛应用于各种光控电路,比如控制和调节灯光,调节背景光,如电视,PDA,照相机,LCD/LED 显示器和移动电话等;控制玩具和照明设备。环境亮度传感器对环境光线最敏感,一般用来检测周围环境的光线亮度等 。

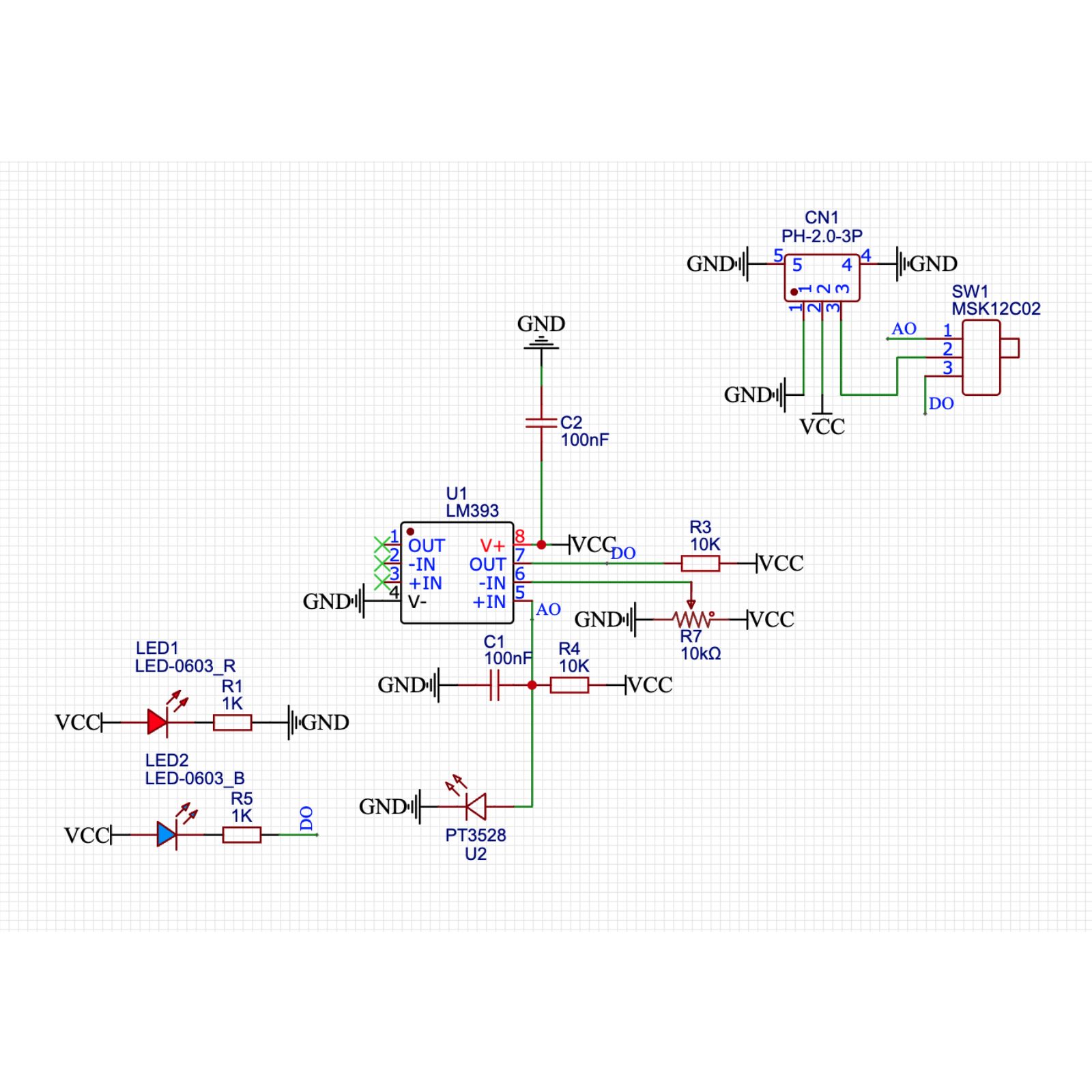

2、原理图 点这里回到目录

HS-S20L-B  环境亮度传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 3p端子线

  • 安装方式:双螺丝固定/l乐高搭建

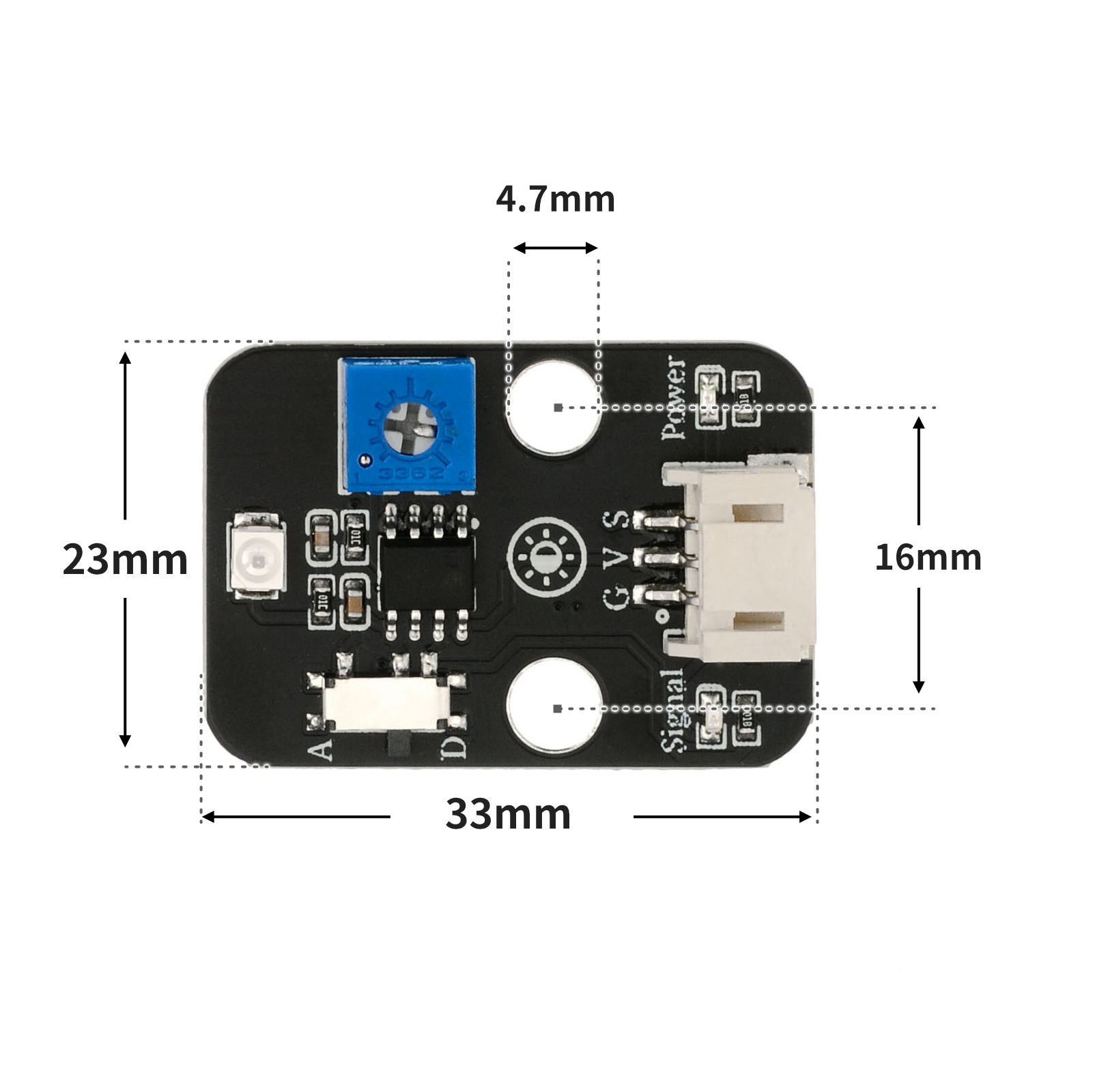

4、电路板尺寸 点这里回到目录

HS-S20L-B  环境亮度传感器


5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 图形化示例程序:

volatile int sensorValue;
volatile int light;

void setup(){
  sensorValue = 0;
  light = 0;
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  //环境亮度传感器接A0;led灯模块接D6;
  //当手遮住光敏传感器时,显示数值将变大,led灯变亮;当光线变强时,显示数值将变小,led灯变暗;

  sensorValue = analogRead(A0);
  light = (map(sensorValue, 0, 1023, 0, 255));
  Serial.print("  A0=");
  Serial.print(sensorValue);
  Serial.print("  light=");
  Serial.println(light);
  delay(5);
  analogWrite(6, light);

}

ESP32 Python 示例(适用于Mixly IDE /米思齐)
(开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 ):

import machine
from mixpy import math_map


value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))
pwm2.duty_u16(int(light))


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

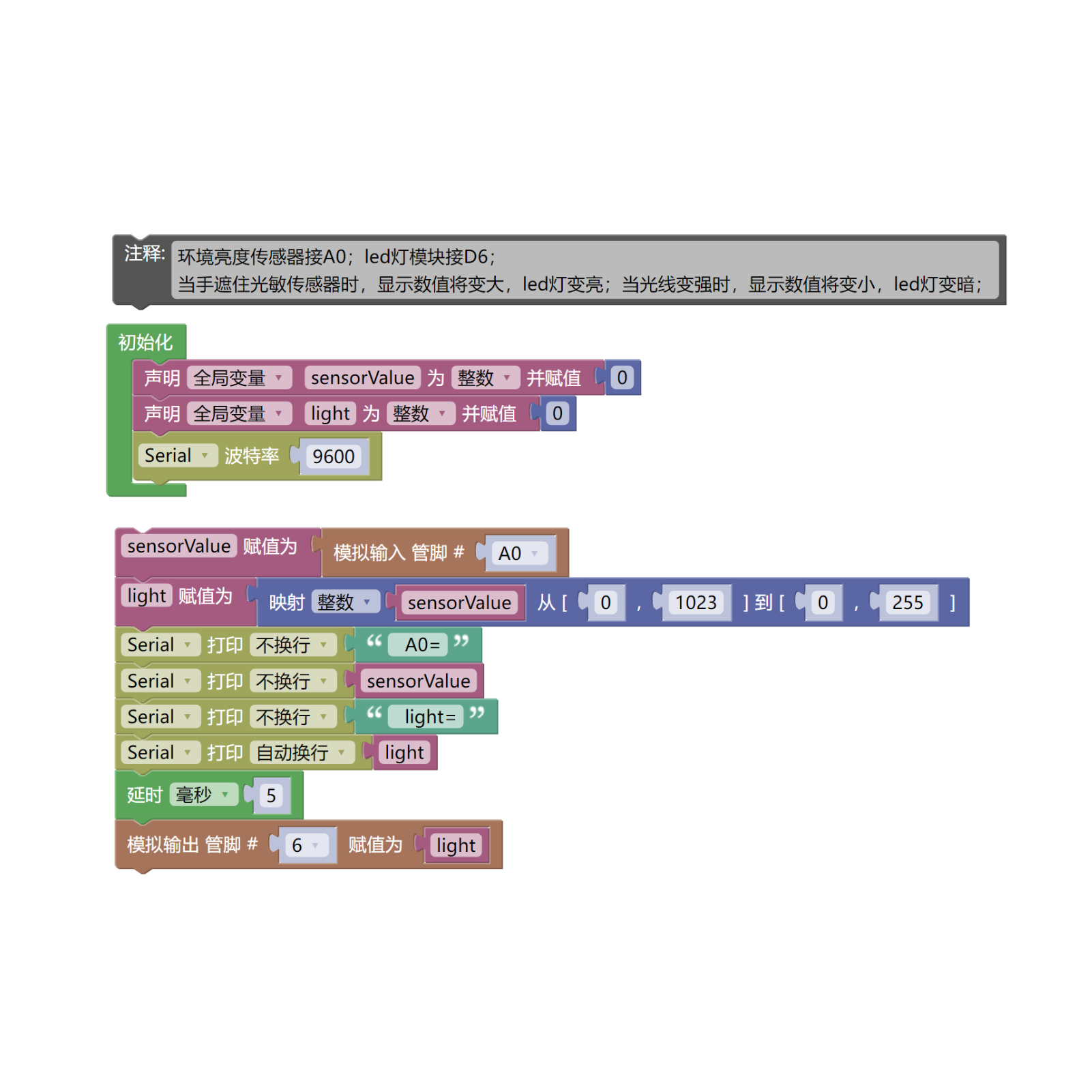

Arduino UNO 图形化示例程序:点击下载

HS-S20L-B  环境亮度传感器

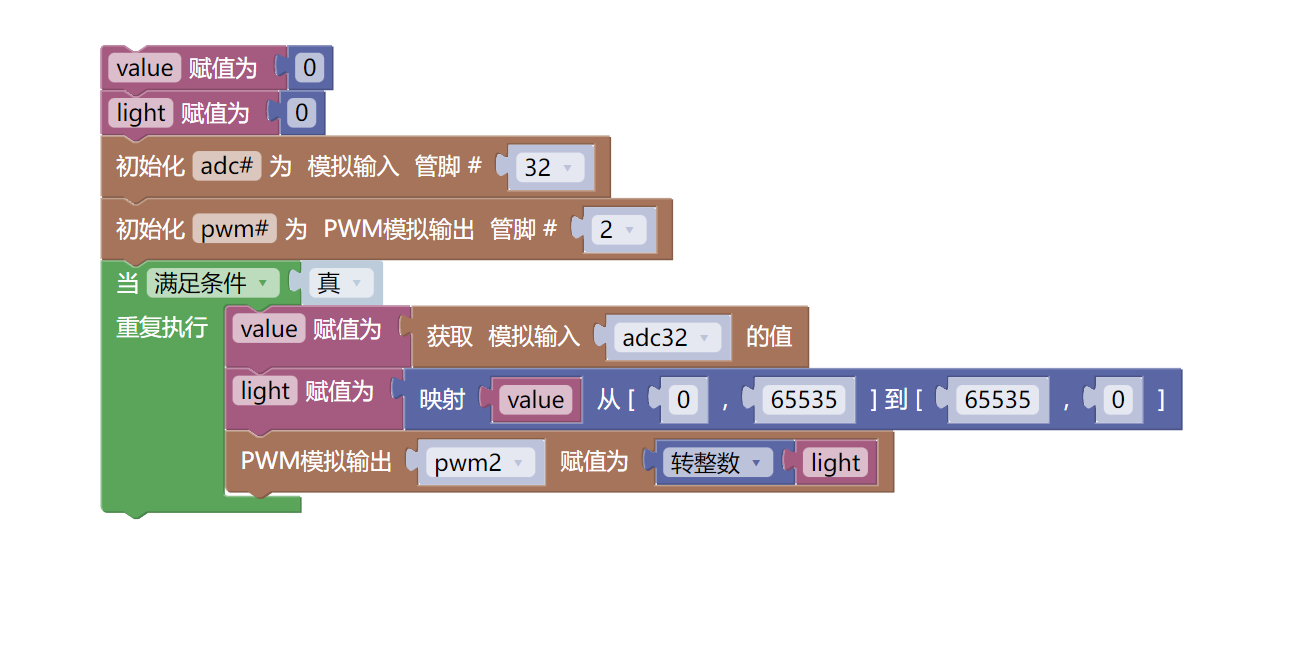

ESP32 Python图形化示例程序:点击下载

HS-S20L-B  环境亮度传感器


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • LED灯模块(HS-F08L)*1
  • 环境亮度传感器模块(HS-S20L-B)*1
  • PH2.0 3P双头端子线 *2

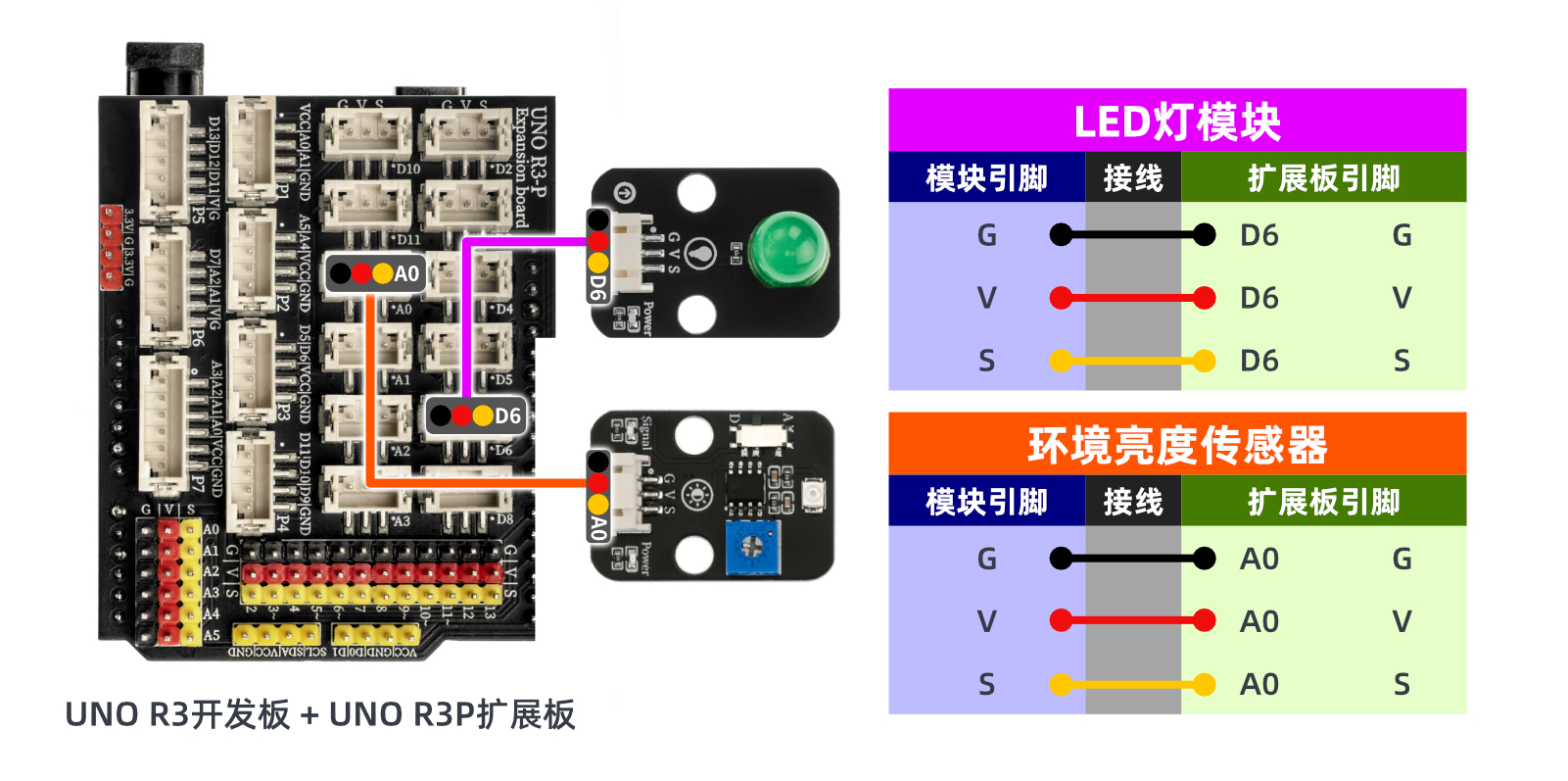

电路接线图:

HS-S20L-B  环境亮度传感器


ESP32 Python 测试环境搭建


8、视频教程 点这里回到目录

Arduino UNO视频教程:点击查看

ESP32 Python视频教程:


9、测试结论 点这里回到目录

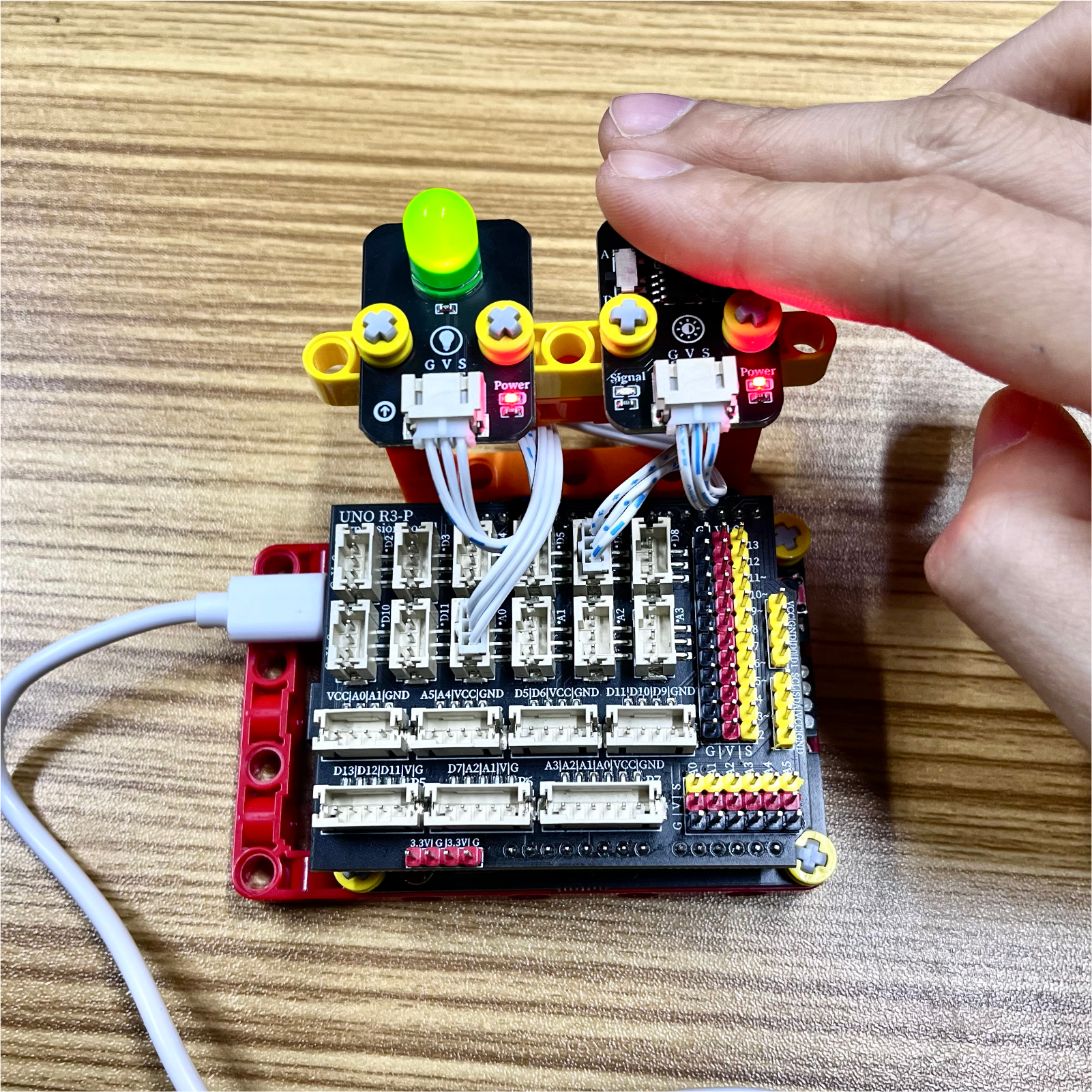

Arduino UNO测试结论:

HS-S20L-B  环境亮度传感器

环境亮度传感器就是一个光敏电阻与一个电阻串联分压,而我们读取的模拟值就是分压出来的电压值,周围环境光线的亮度强时所读取的电压值就越高,相反周围环境光线的亮度低时所读取的电压值就越低。由此可见,在白天或者强光下,led不亮或者灯光很暗;在黑夜下,led亮起。我们可以根据使用场景通过串口输出值编写程序,使光控灯更智能。


ESP32 Python测试结论:环境亮度传感器就是一个光敏电阻与一个电阻串联分压,而我们读取的模拟值就是分压出来的电压值,周围环境光线的亮度强时所读取的电压值就越高,相反周围环境光线的亮度低时所读取的电压值就越低。由此可见,在白天或者强光下,led不亮或者灯光很暗;在黑夜下,led亮起。我们可以根据使用场景通过串口输出值编写程序,使光控灯更智能。
