HS-S09PB 雨滴传感器

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 示例程序
米思齐 Mixly 示例程序（图形化语言）
Arduino测试环境搭建
视频教程
测试结论

1、介绍 点这里回到目录

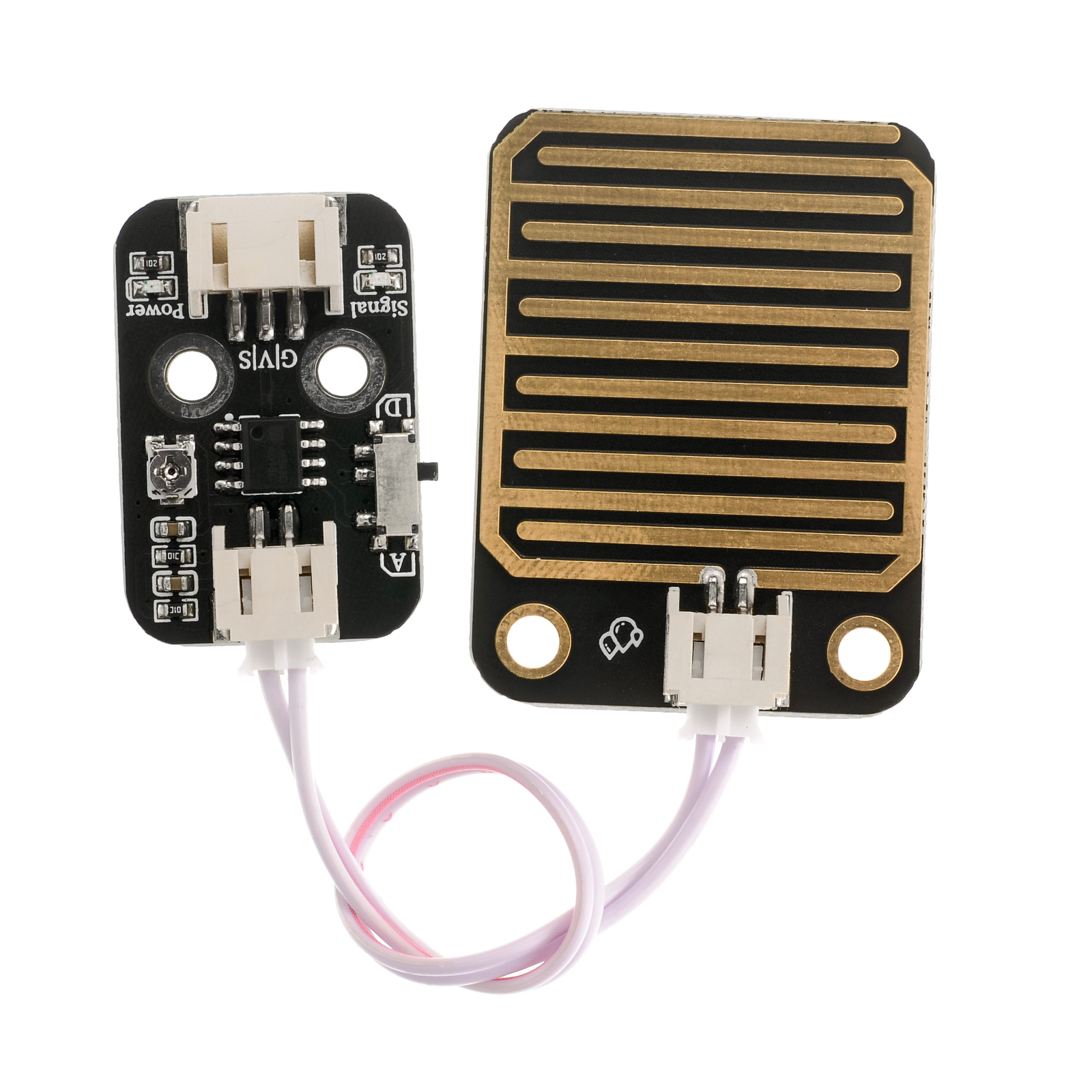

雨滴传感器是一种传感装置，主要用于检测是否下雨及雨量的大小，并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用优质FR-04双料，大面积5.0 * 4.0厘米，镀镍处理面。它具有抗氧化，导电性和更出色的耐久性能; 用电位器调节灵敏度; 工作电压为3.3 V至5 V. 输出形式：数字值输出（0和1）和模拟值AO电压输出, 使用LM393双电压比较器, 当传感器连接到5v电源时，感应板上没有水滴，DO输出处于高电平。当滴下液滴时，DO输出处于低电平。如果我们刷掉水滴，输出将返回高水平状态。 AO模拟输出可以连接到微控制器上的AD接口，以检测上面雨滴的大小。 DO数字输出也可以连接微控制器，以检测是否有雨。

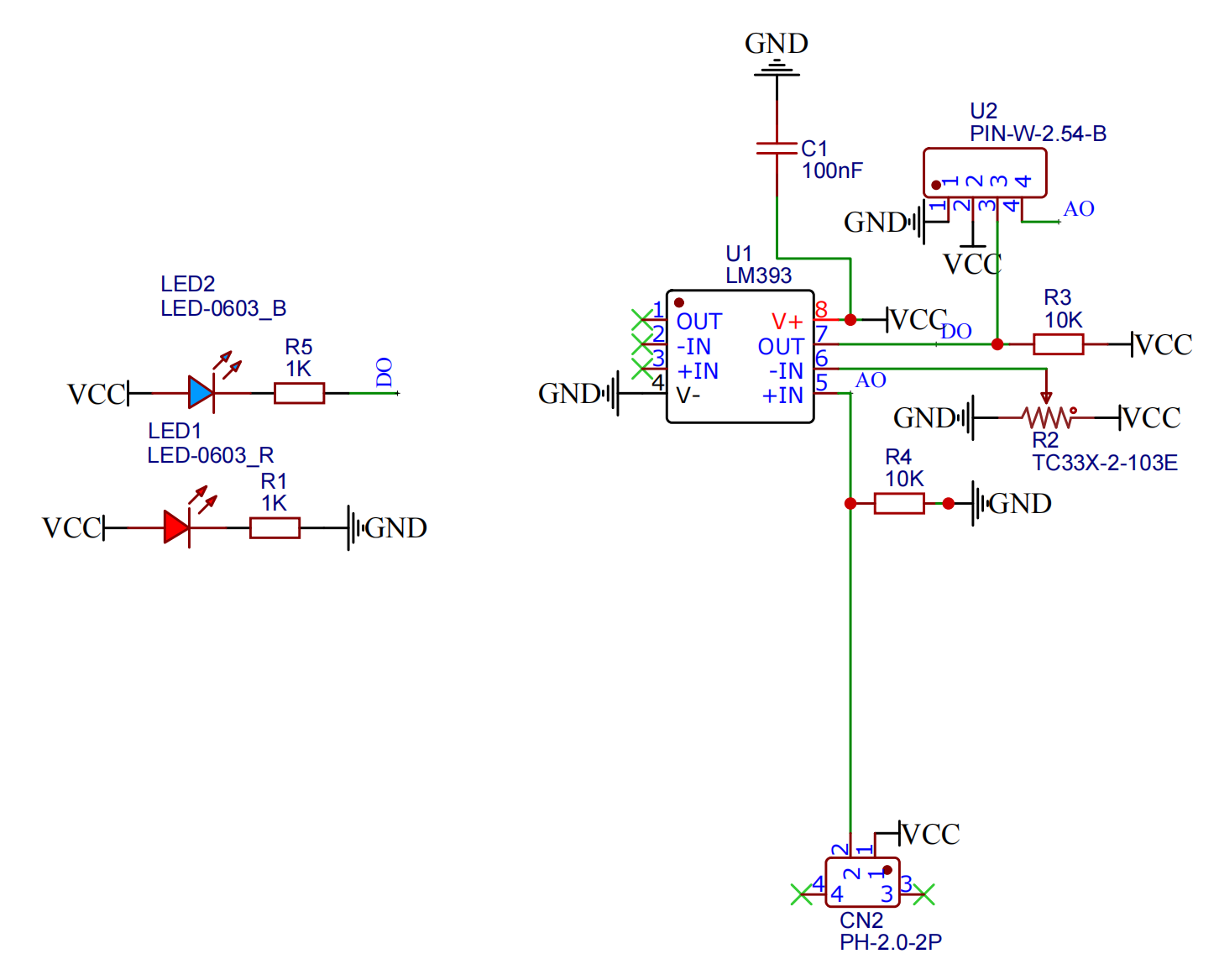

2、原理图点这里回到目录

HS-S09PB 雨滴传感器

3、模块参数点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚
A	模拟信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 2\3P
安装方式：双螺丝固定

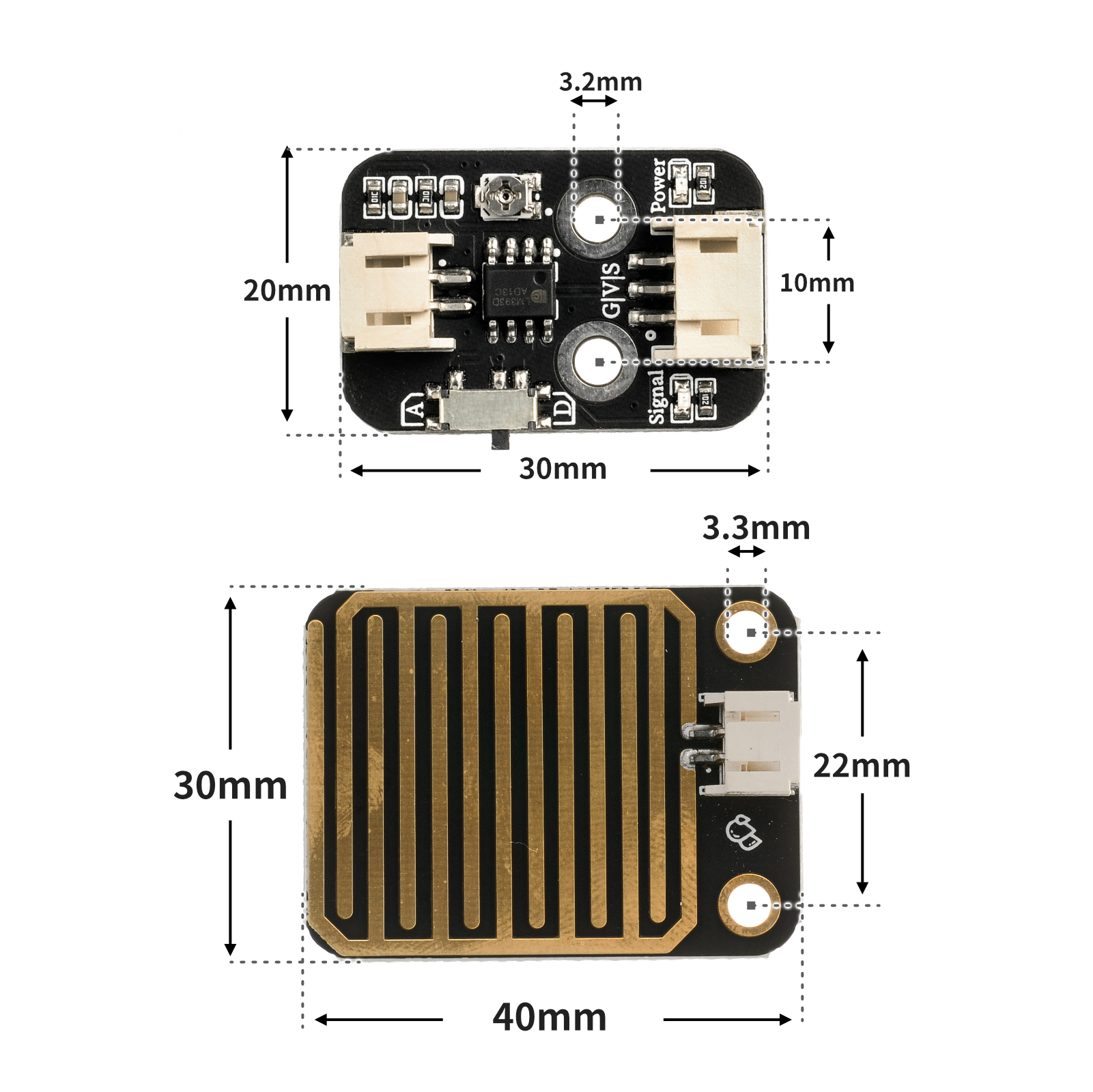

4、电路板尺寸点这里回到目录

HS-S09PB 雨滴传感器

5、Arduino IDE示例程序点这里回到目录

示例程序：点击下载

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
  pinMode(3, INPUT);
}

void loop(){

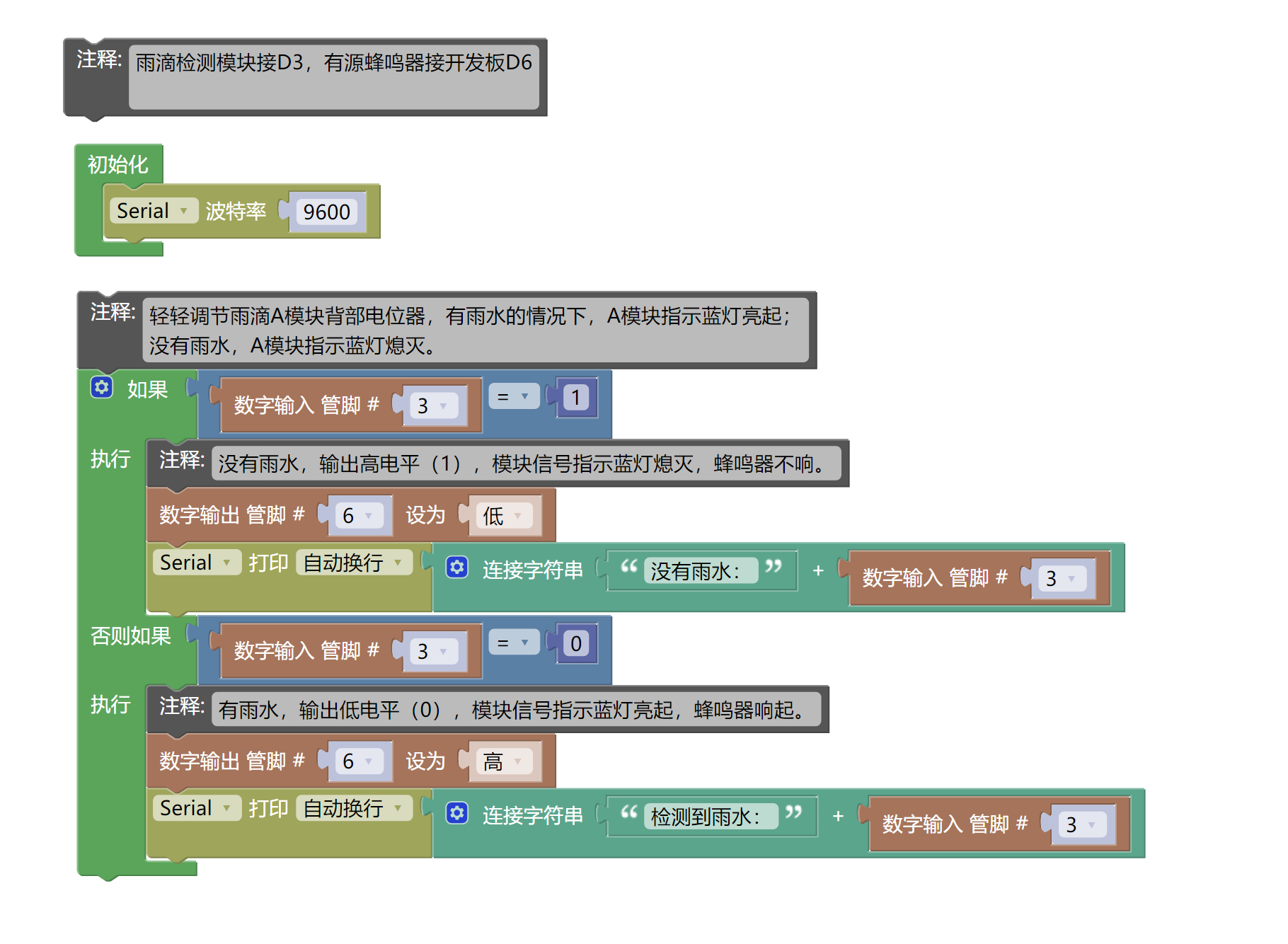

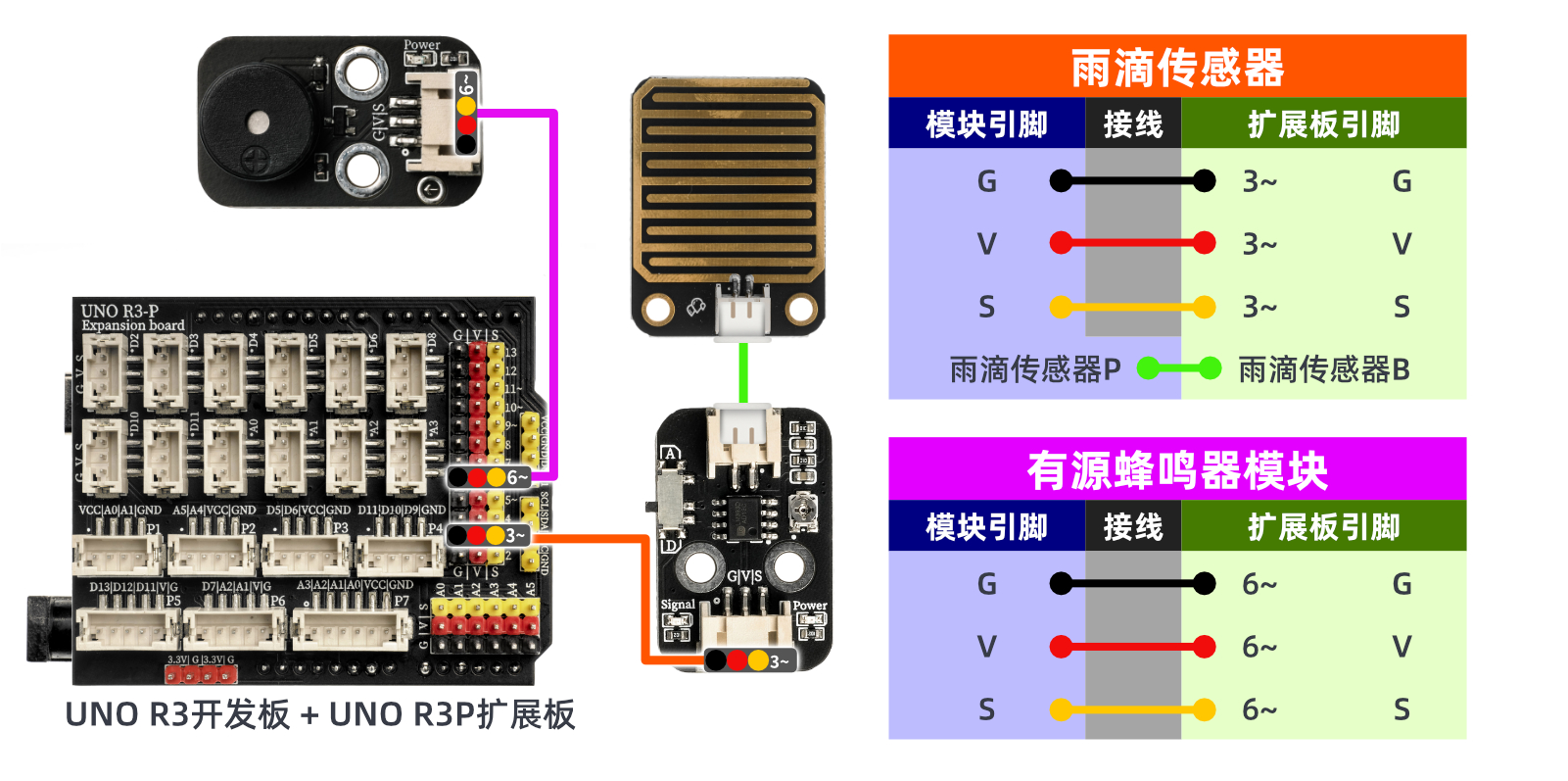

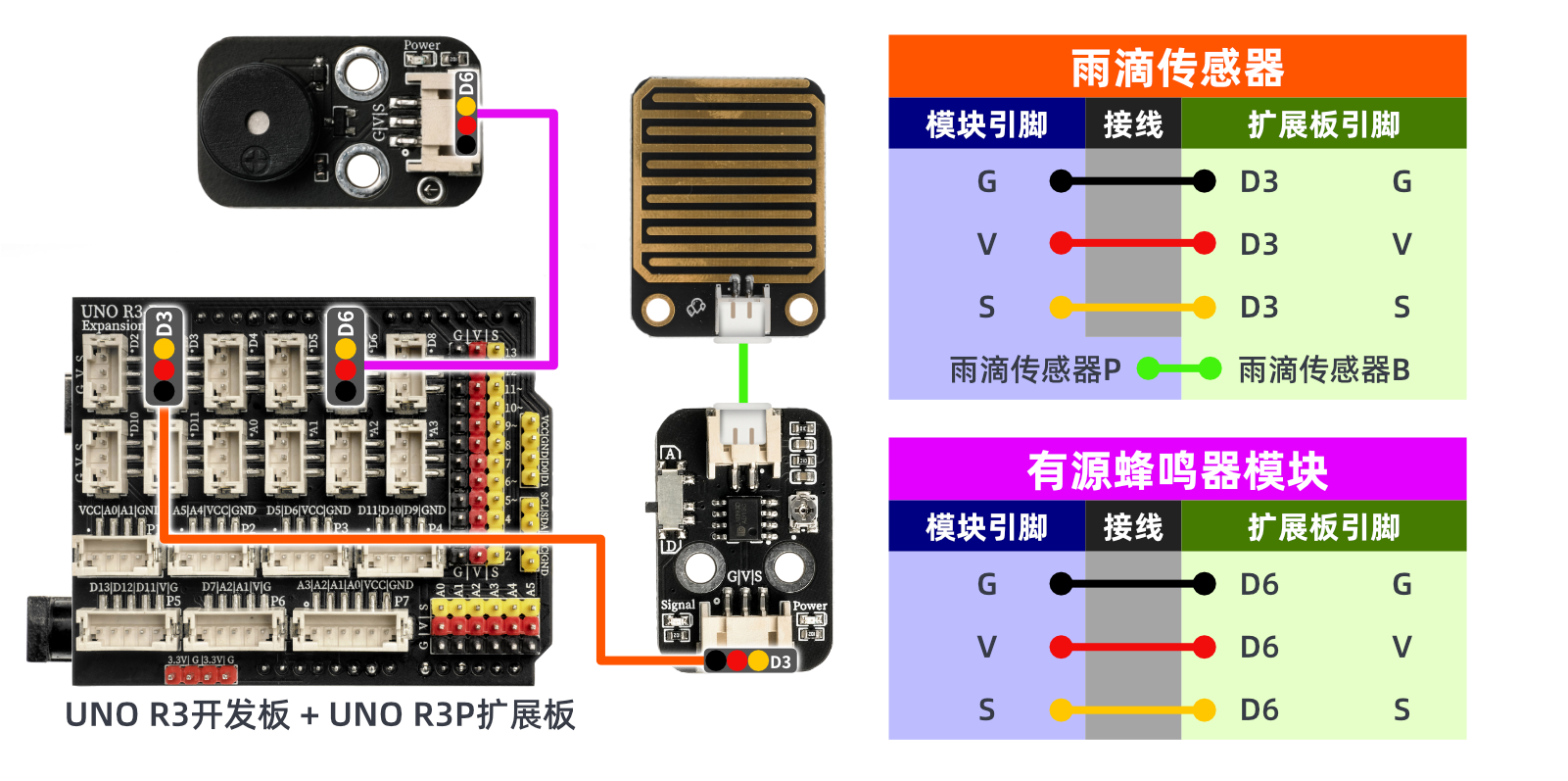

  //雨滴检测模块接D3，有源蜂鸣器接开发板D6
  //

  //轻轻调节雨滴A模块背部电位器，有雨水的情况下，A模块指示蓝灯亮起；
  //没有雨水，A模块指示蓝灯熄灭。
  if (digitalRead(3) == 1) {
    //没有雨水，输出高电平（1），模块信号指示蓝灯熄灭，蜂鸣器不响。
    digitalWrite(6,LOW);

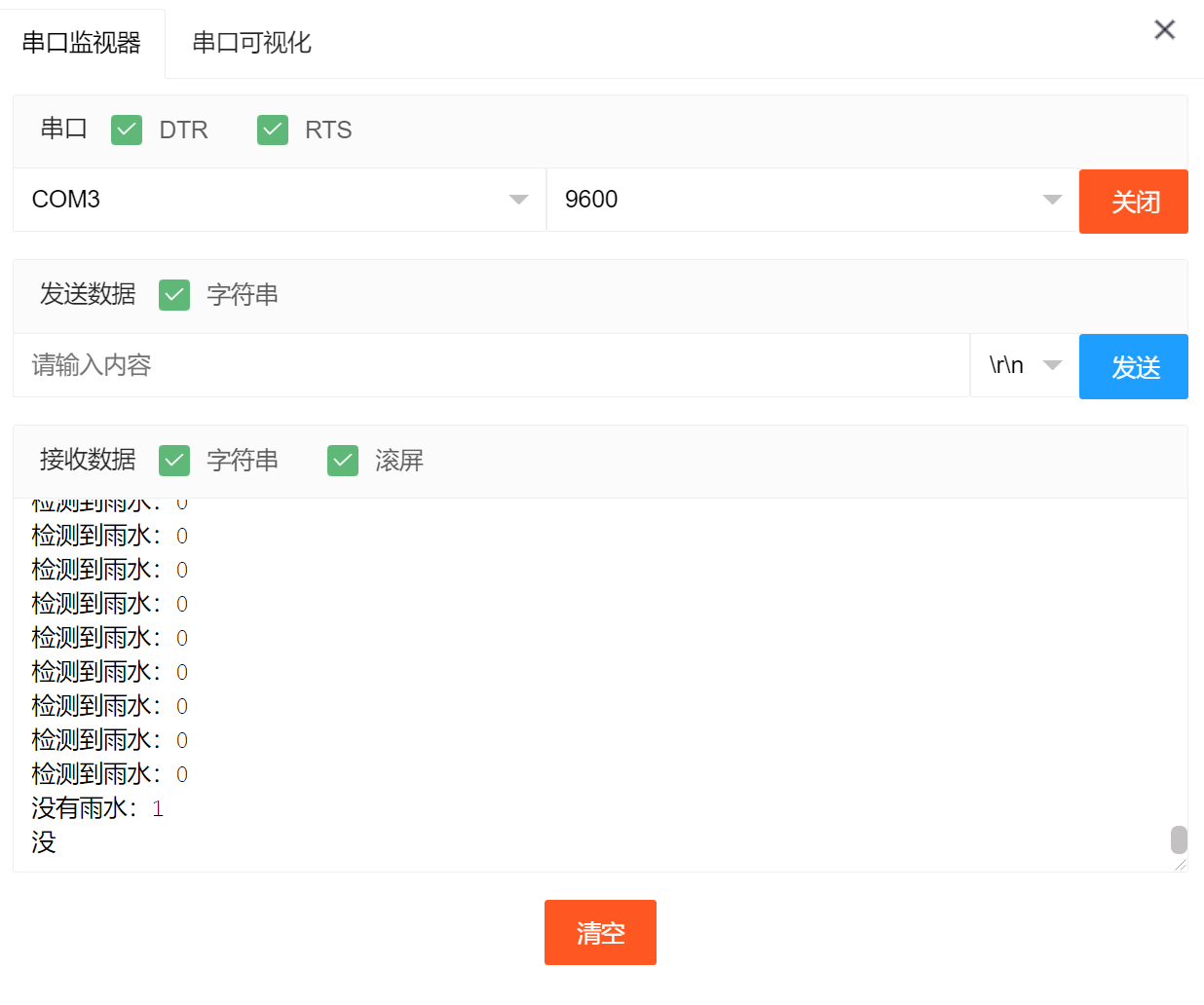

    Serial.println(String("没有雨水：") + String(digitalRead(3)));

  } else if (digitalRead(3) == 0) {
    //有雨水，输出低电平（0），模块信号指示蓝灯亮起，蜂鸣器响起。
    digitalWrite(6,HIGH);
    Serial.println(String("检测到雨水：") + String(digitalRead(3)));
  }

}
