HS-F13L 8x8点阵显示屏

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建

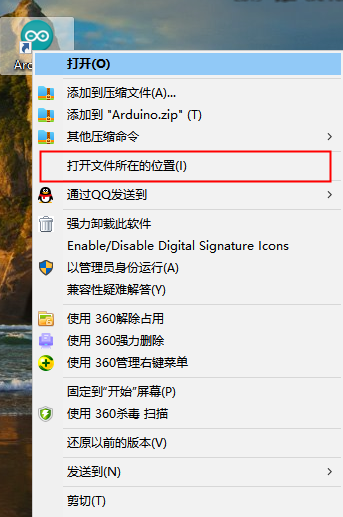

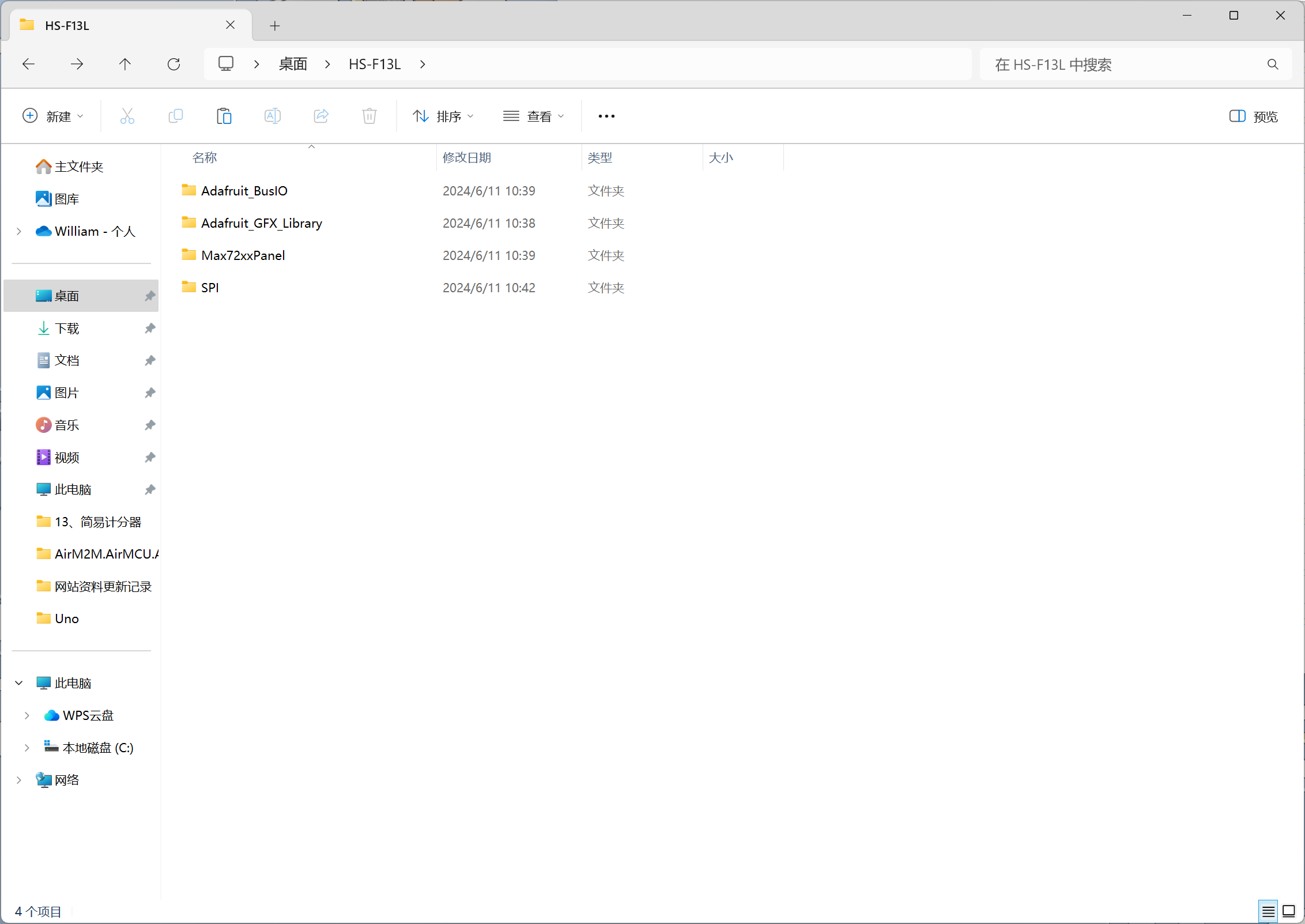

  8. 添加Arduino库文件
  9. 视频教程
  10. 测试结论

1、介绍 点这里回到目录

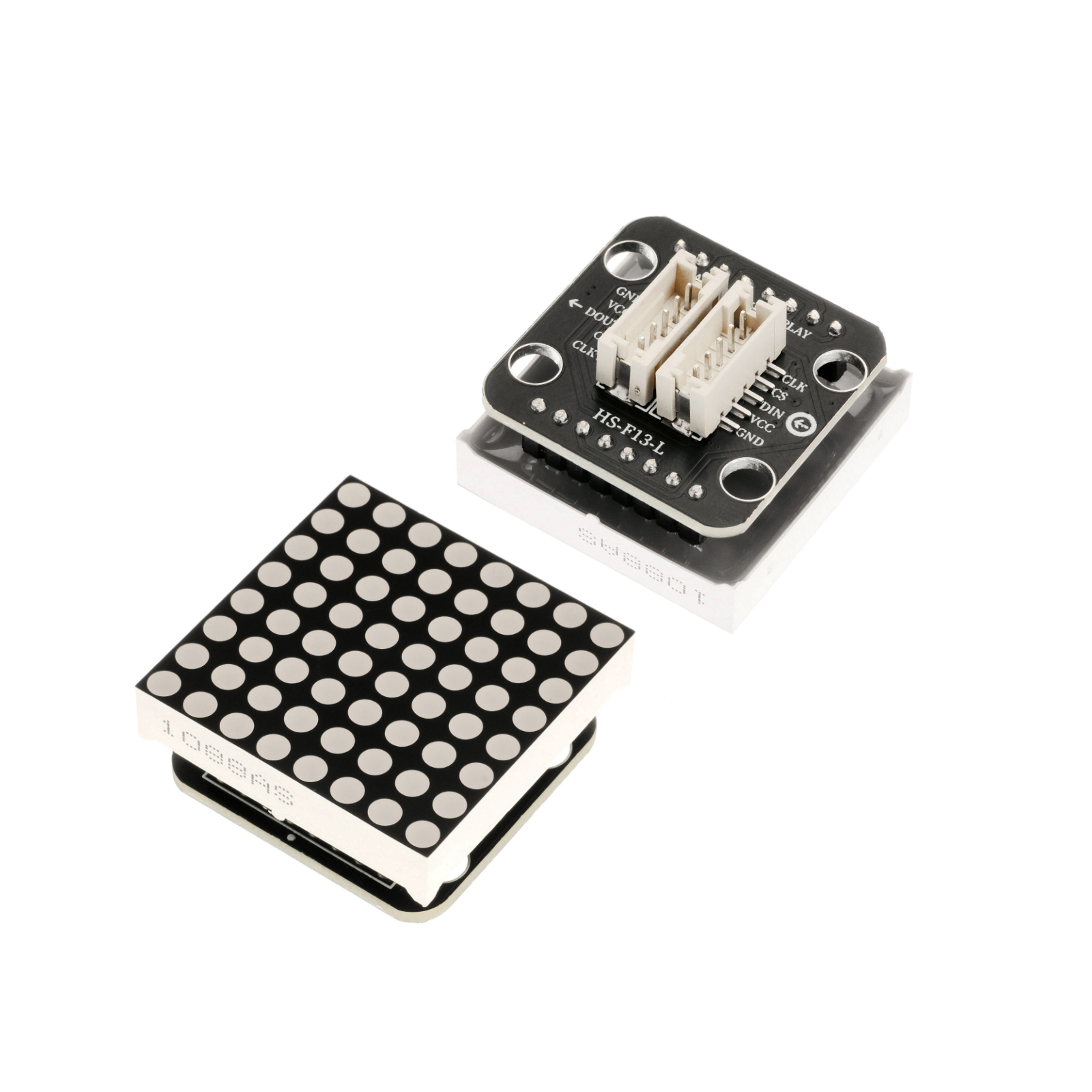

8*8 点阵模块由 MAX7219 驱动,MAX7219 是一种集成化的串行输入/输出显示驱动器, 只需要 3个 IO 口即可驱动 1 个点阵,点阵显示时无闪烁且支持级联,8*8 点阵模块通过 Max7219 驱动,Max7219 采用的是三线串行通信,当接收 Arduino 数据时通过芯片内部 8*8 位静态 RAM 储存数据,在通过 Max7219 来控制 8*8 点阵模块的每个引脚的高低电平,从而达到显示目的。

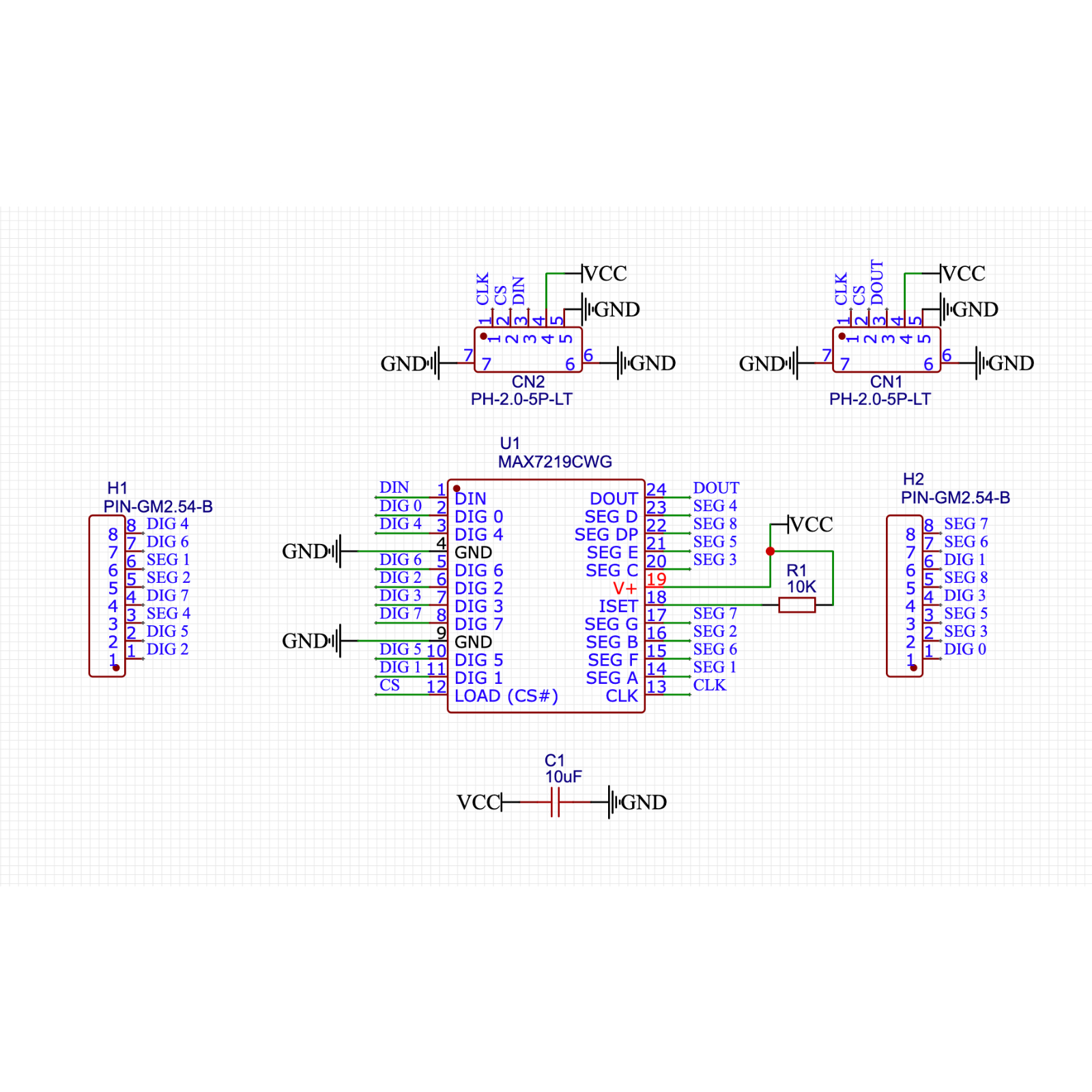

2、原理图 点这里回到目录

HS-F13L 8x8点阵显示屏


3、模块参数 点这里回到目录

引脚名称 描述
CLK 时钟引脚
CS 锁存引脚
DIN 数据引脚
VCC VCC(电源输入正极)
GND GND(电源输入负极
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子

  • 安装方式:螺丝固定/乐高搭建

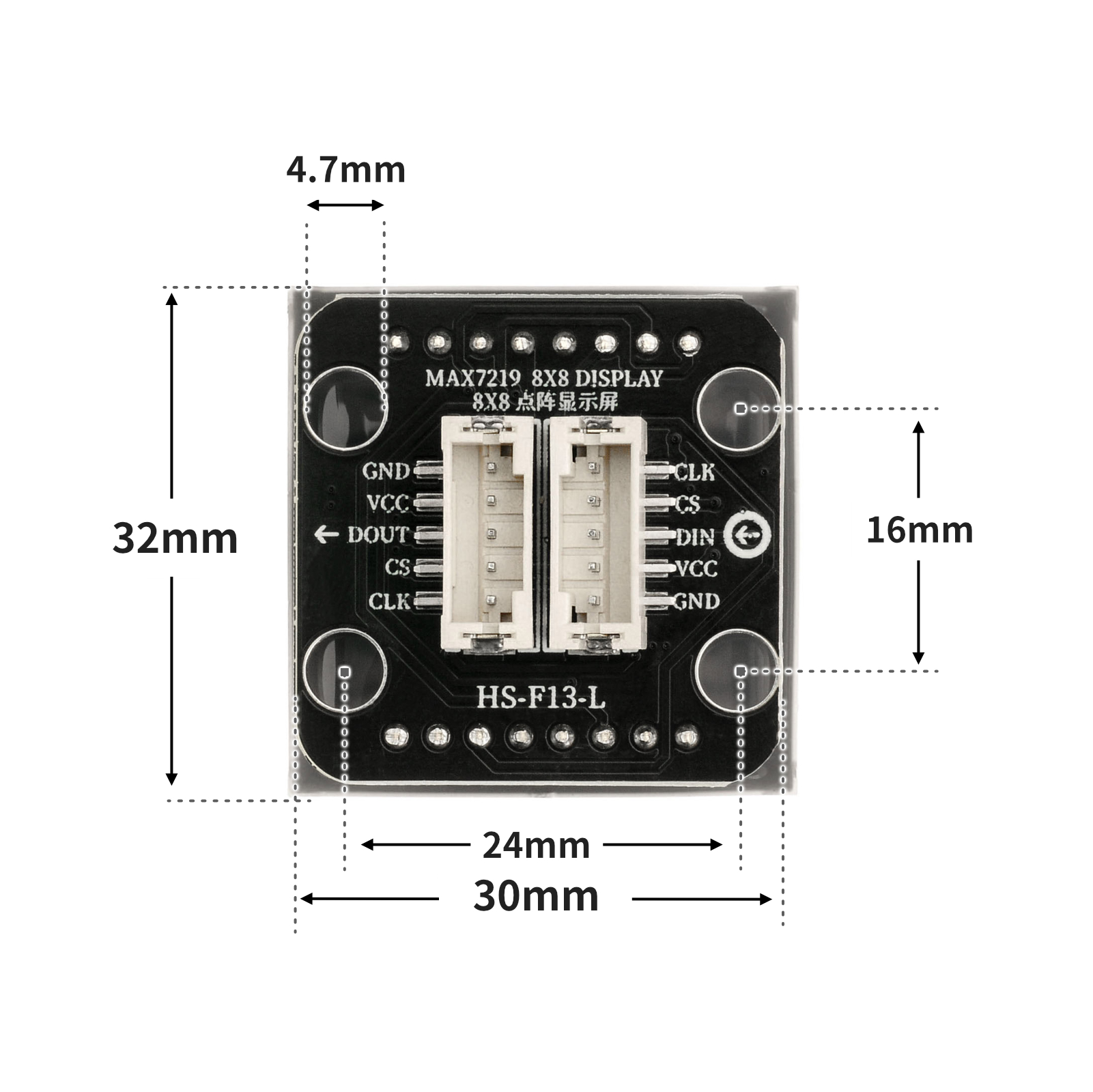

4、电路板尺寸 点这里回到目录

HS-F13L 8x8点阵显示屏


5、Arduino IDE示例程序 点这里回到目录

示例程序:点击下载

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Max72xxPanel.h>

Max72xxPanel myMatrix = Max72xxPanel(9,1,1);
uint8_t  LEDArray[8];

const uint8_t LedArray1[8] PROGMEM ={0x00,0x18,0x24,0x00,0x00,0xa5,0x42,0x00};
const uint8_t LedArray2[8] PROGMEM ={0x00,0x24,0x18,0x00,0x00,0x24,0xc3,0x00};

void setup(){
  myMatrix.setRotation(0,3);
  myMatrix.fillScreen(0);
  myMatrix.write();
}

void loop(){
  //MAX7219上显示笑脸和哭脸各1秒

  memcpy_P(&LEDArray, &LedArray1, 8);
  for(int index_i=0; index_i<8; index_i++)
  {
    for(int index_j=0*8; index_j<0*8+8; index_j++)
    {
      if((LEDArray[index_i]&0x01)>0)
        myMatrix.drawPixel(index_j, 7-index_i,1);
      else
        myMatrix.drawPixel(index_j, 7-index_i,0);
      LEDArray[index_i] = LEDArray[index_i]>>1;
    }
  }
  myMatrix.write();
  delay(1000);
  memcpy_P(&LEDArray, &LedArray2, 8);
  for(int index_i=0; index_i<8; index_i++)
  {
    for(int index_j=0*8; index_j<0*8+8; index_j++)
    {
      if((LEDArray[index_i]&0x01)>0)
        myMatrix.drawPixel(index_j, 7-index_i,1);
      else
        myMatrix.drawPixel(index_j, 7-index_i,0);
      LEDArray[index_i] = LEDArray[index_i]>>1;
    }
  }
  myMatrix.write();
  delay(1000);

}

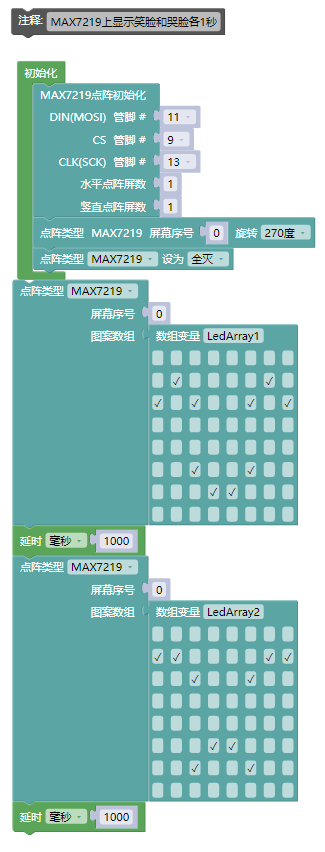

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序:点击下载

HS-F13L 8x8点阵显示屏


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • HELLO STEM UNO R3 P扩展板 *1
  • USB type-c 数据线 *1
  • 8X8点阵显示屏(HS-F13L)*1
  • PH2.0 5P端子转杜邦线*1

电路接线图:

HS-F13L 8x8点阵显示屏

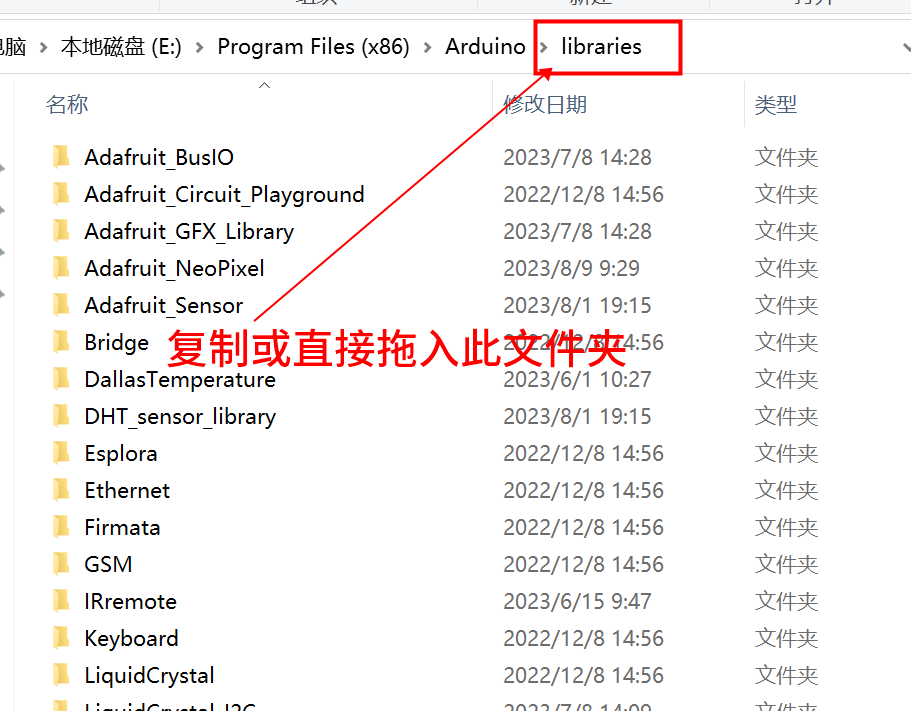

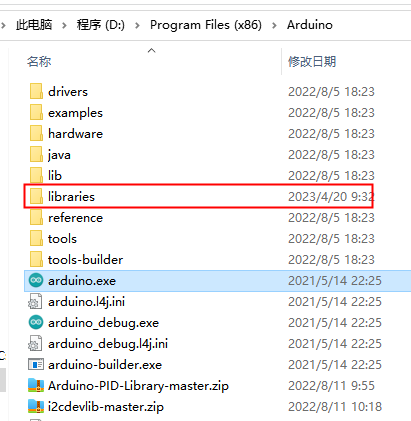

8、添加Arduino库文件 点这里回到目录

HS-F12P RGB-LED条形灯HS-F13L 8x8点阵显示屏

HS-F13L 8x8点阵显示屏

HS-F12P RGB-LED条形灯

库文件点击下载


9、视频教程 点这里回到目录

视频教程:点击查看


10、测试结论 点这里回到目录

HS-F13L 8x8点阵显示屏

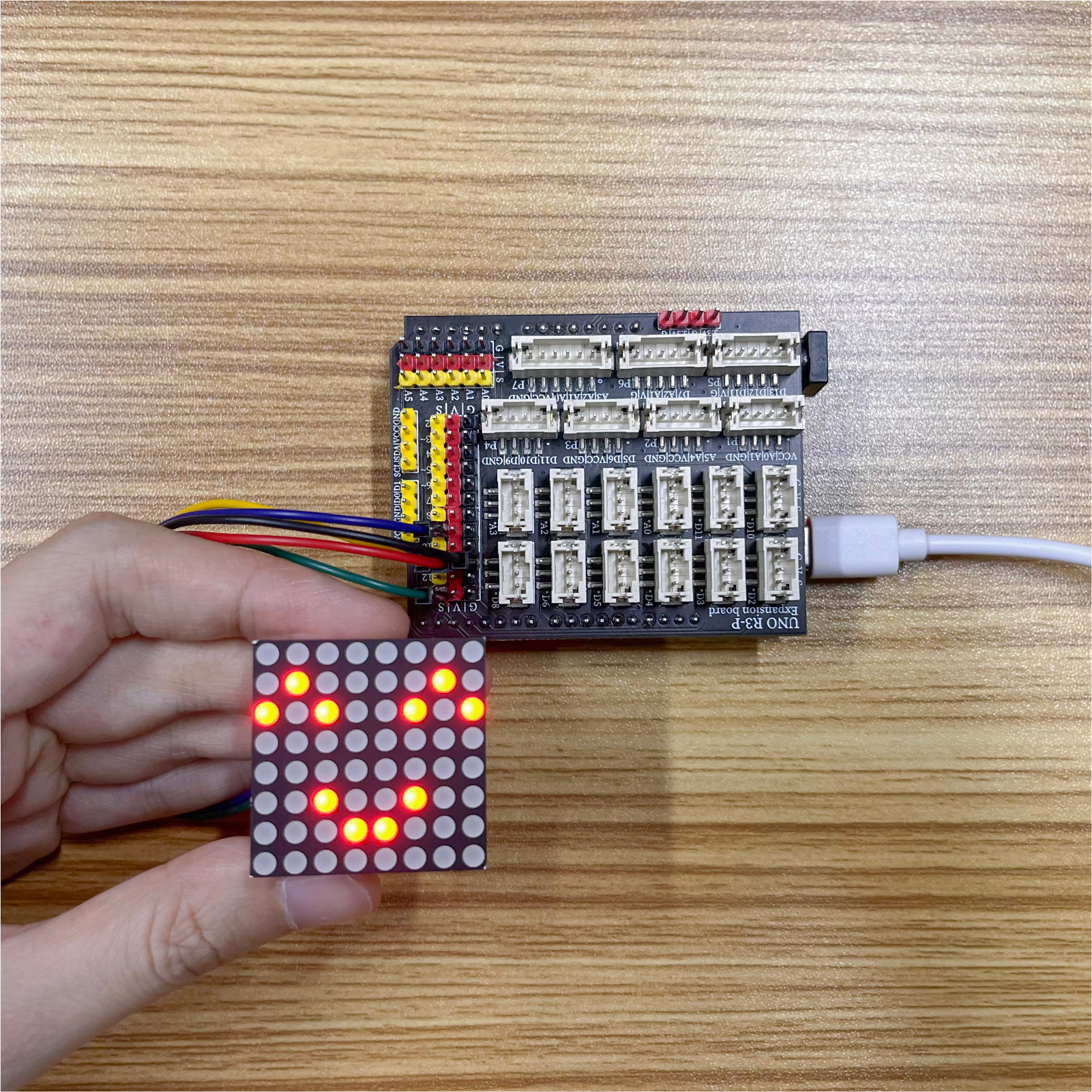

器件连接好线之后,将上述程序烧录到 开发板之后,按下复位键,会看到点阵循环显示笑脸和哭脸。


点这里回到目录
