HS-E11太阳能追光器说明书

产品简介:

太阳能追光器是一款由四路光敏传感器、太阳能板、舵机等配件组合而成的套件。本套件可实现将灯光照射在四路光敏传感器上,太阳能追光器会跟随光线而转动。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制太阳能追光器。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)


准备工具及组装注意事项:

自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,或寻找在线客服进行指导。


HS-E11太阳能追光器 警告:

14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!


示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


HS-E11太阳能追光器


STEP:1

HS-E11太阳能追光器

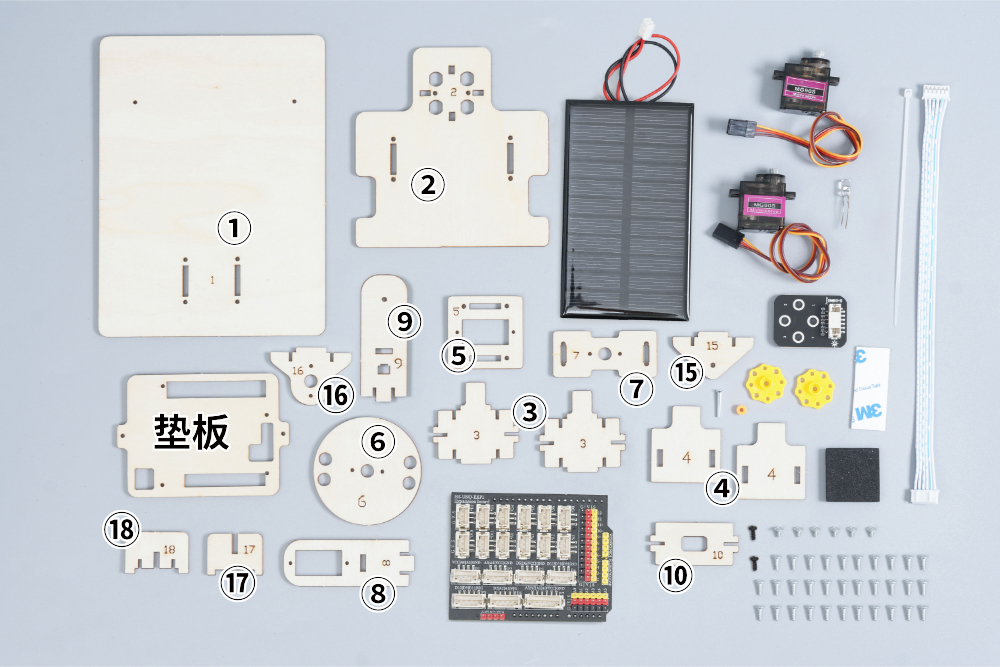

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。


STEP:2

HS-E11太阳能追光器

把HS-UNO-EXP1扩展板插入UNO-R3开发板上。


STEP:3

HS-E11太阳能追光器

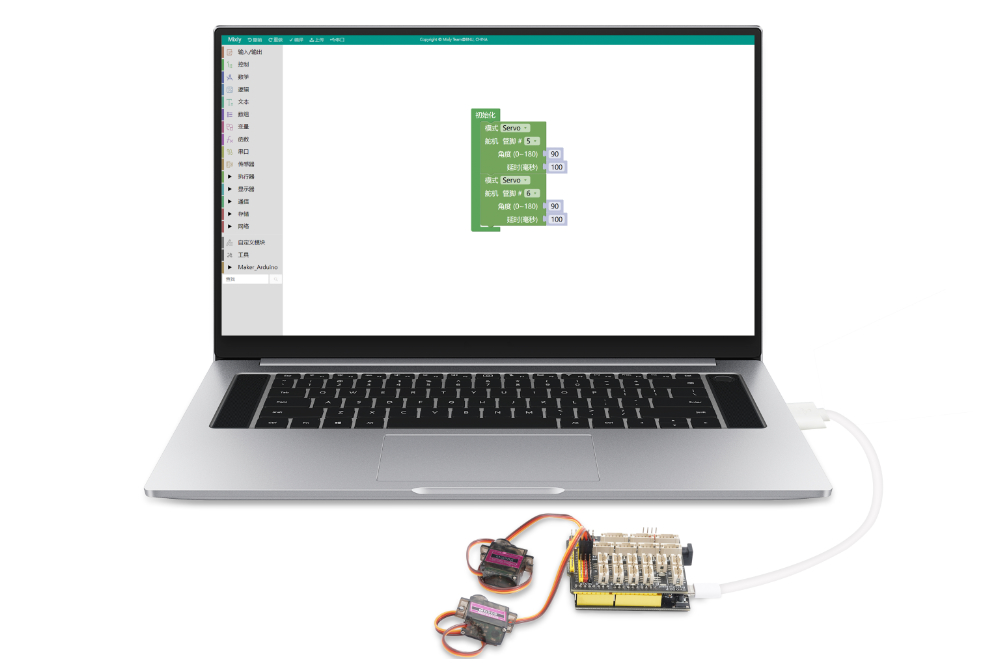

参照【接线示意图】把舵机导线插入HS-UNO-EXP1扩展版上,然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3开发板上使舵机归位到初始化角度再断电安装舵机。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)
注意:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!务必安装舵机前必须要让舵机复位到程序初始化角度,否则可能导致位置不对而堵转,造成的舵机损坏。


STEP:4

HS-E11太阳能追光器

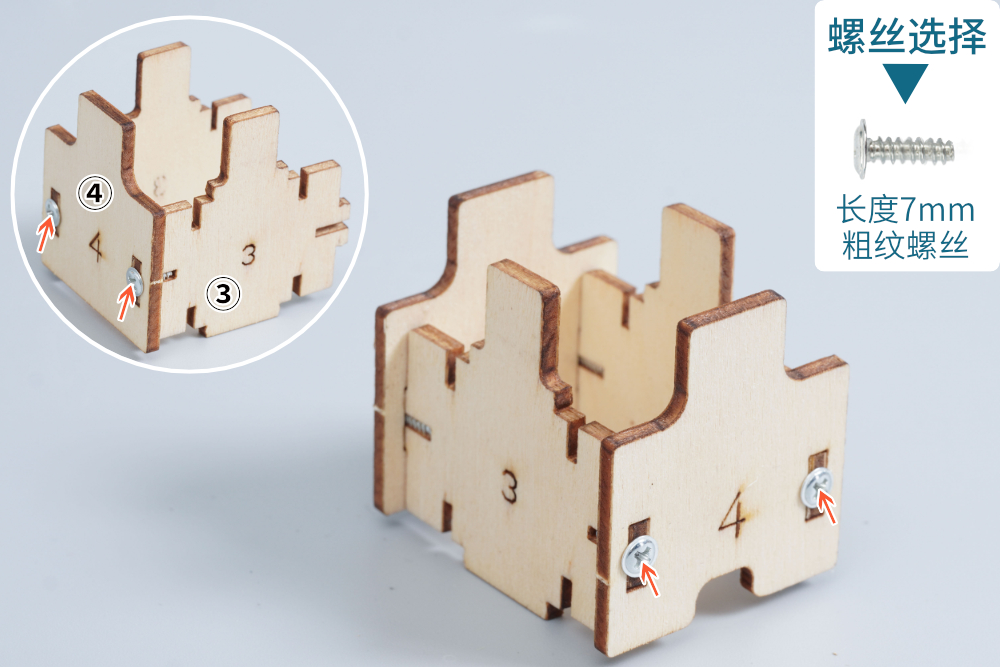

首先用7mm粗纹螺丝把两块③号板安装在④号板上,然后用7mm粗纹螺丝把另外一块④号板安装在两块③号板上。


STEP:5

HS-E11太阳能追光器

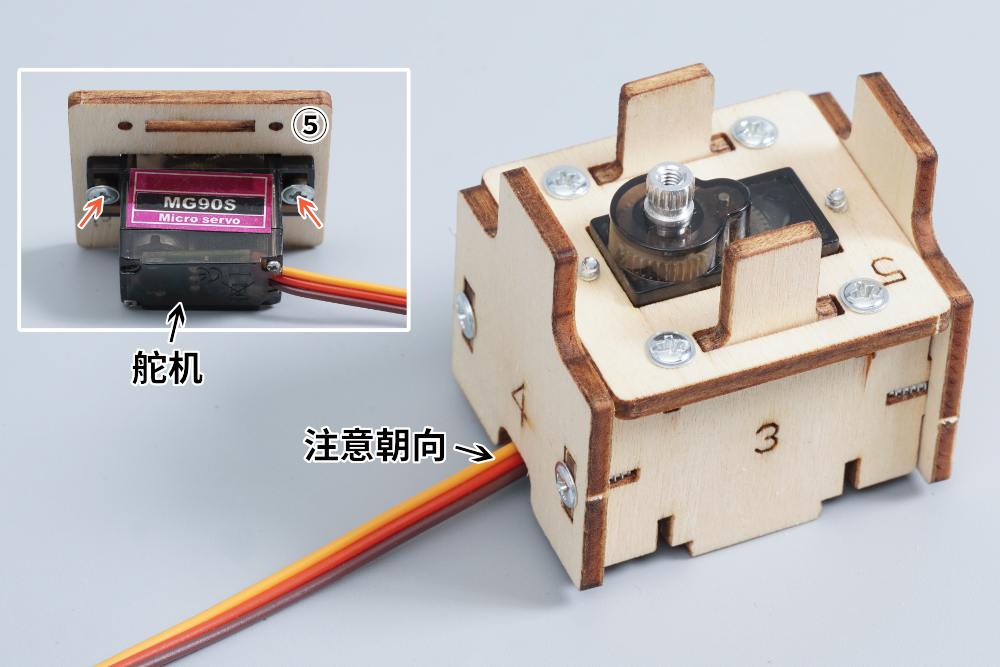

首先用7mm粗纹螺丝把舵机安装在⑤号板上,然后用7mm粗纹螺丝把⑤号板安装在两块③号板上。


STEP:6

HS-E11太阳能追光器

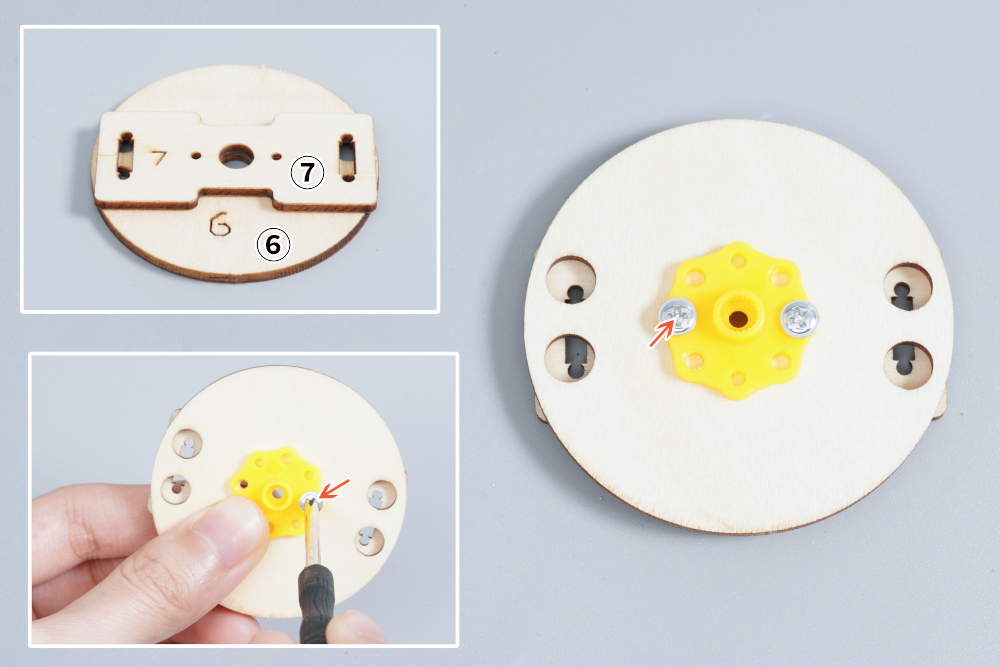

首先把⑦号板叠放在⑥号板上,然后把舵机盘叠放在⑥号板反面,最后用7mm粗纹螺丝进行固定。注意:进行叠放时把孔洞对齐。


STEP:7

HS-E11太阳能追光器

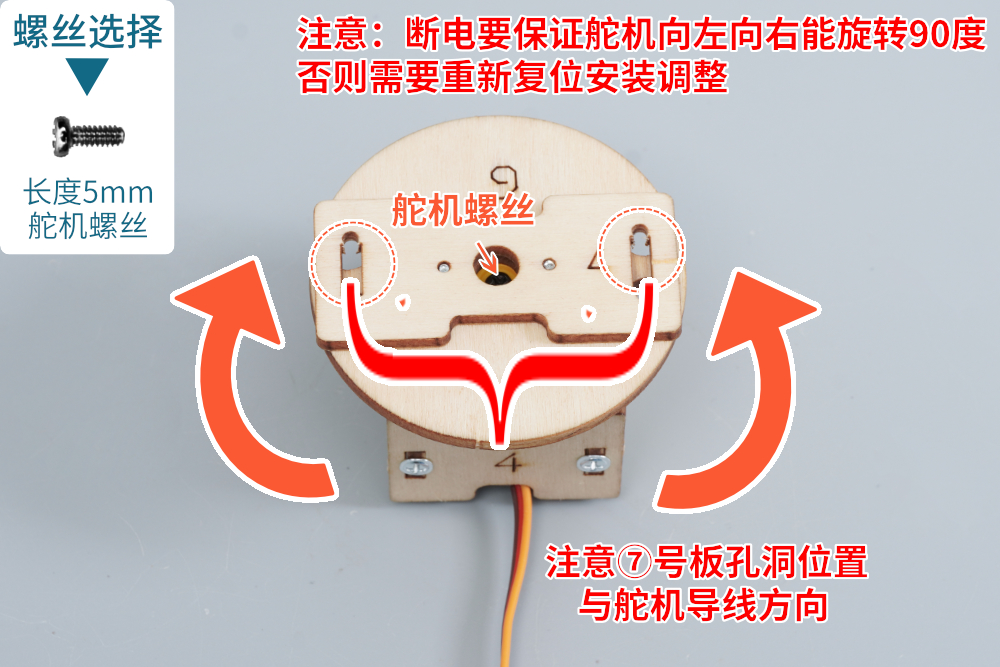

用舵机螺丝把舵机盘固定在舵机上。 注意:请务必断电情况下安装舵机盘(臂),安装时不要转动舵机,舵机通电时候不要有机械阻力如拧螺丝、 掰 、 扯,阻力大于舵机扭力会发烫烧坏舵机


STEP:8

HS-E11太阳能追光器

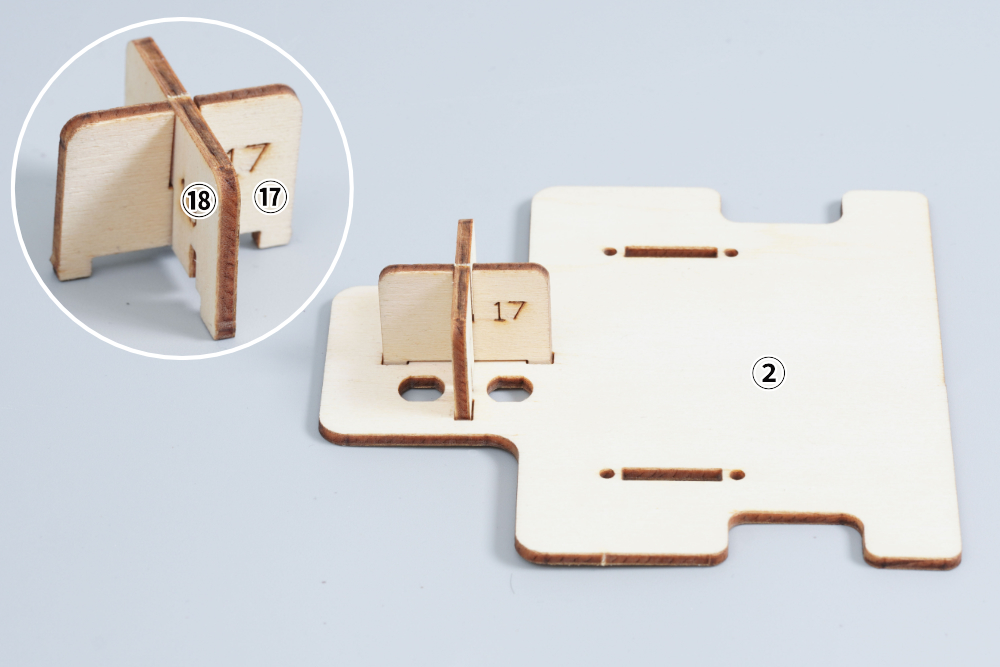

参照上图,首先把⑰、⑱号板安装在一起,然后把⑰、⑱号板安装在②号板上。


STEP:9

HS-E11太阳能追光器

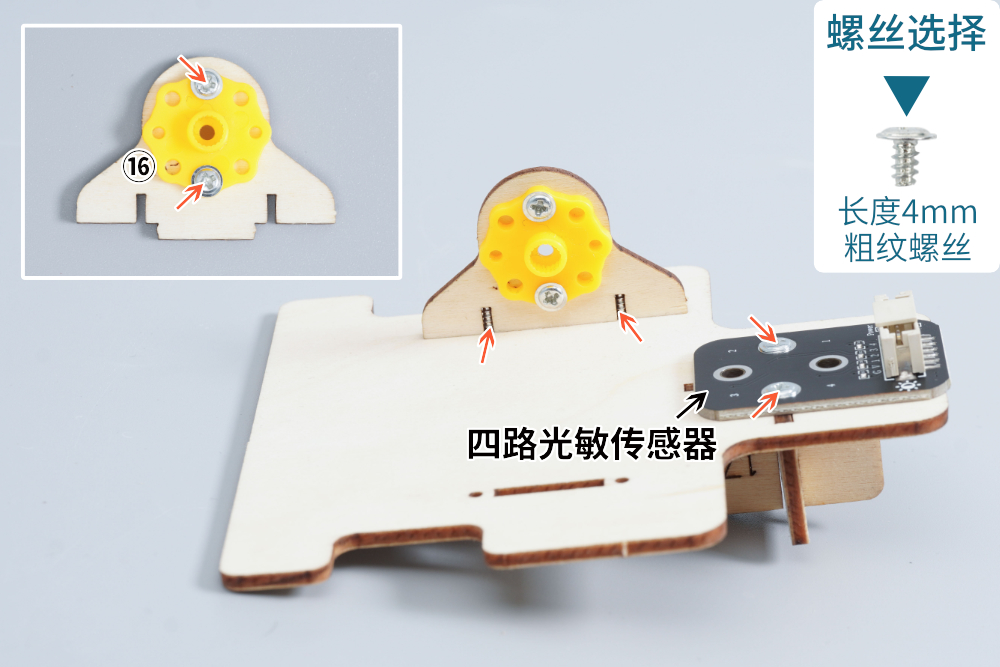

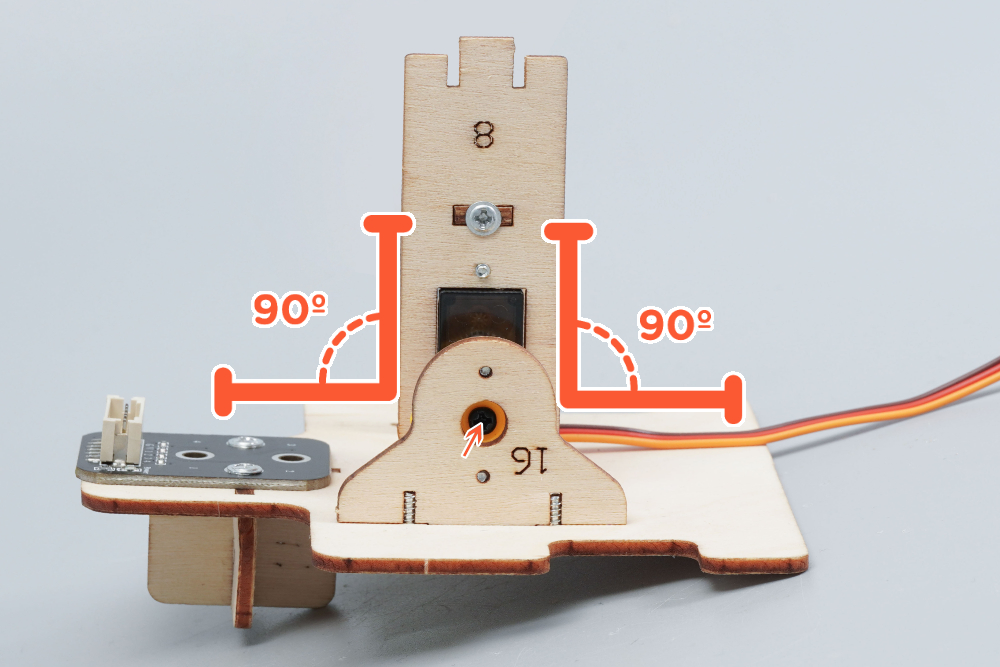

参照上图,首先用4mm粗纹螺丝把舵机盘安装在⑯号板上,然后用7mm粗纹螺丝把⑯号板安装在②号板上,最后用7mm粗纹螺丝把四路光敏传感器安装在②号板上。


STEP:10

HS-E11太阳能追光器

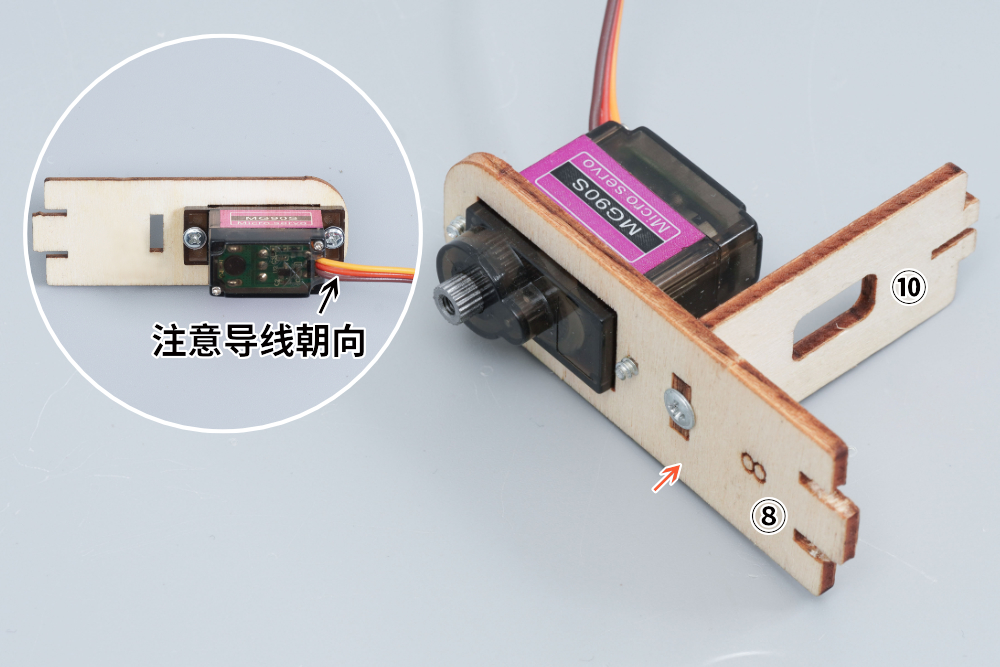

首先用7mm粗纹螺丝把舵机安装在⑧号板上,然后用7mm粗纹螺丝把⑩号板安装在⑧号板上。


STEP:11

HS-E11太阳能追光器

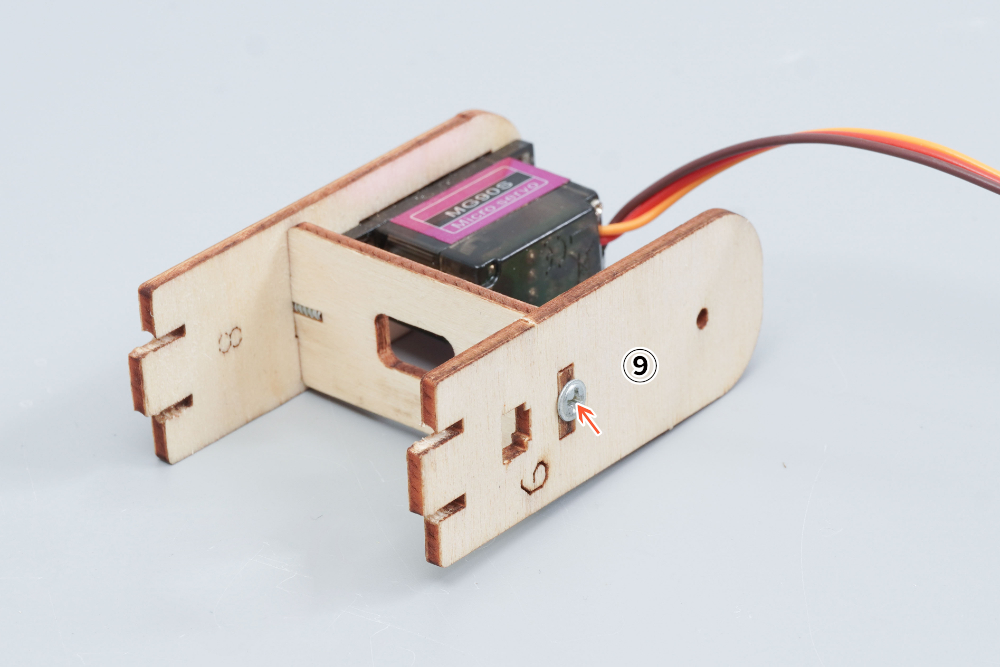

用7mm粗纹螺丝把⑨号板安装在⑩号板上。


STEP:12

HS-E11太阳能追光器

参照上图,用舵机螺丝把舵机盘安装在舵机上。


STEP:13

HS-E11太阳能追光器

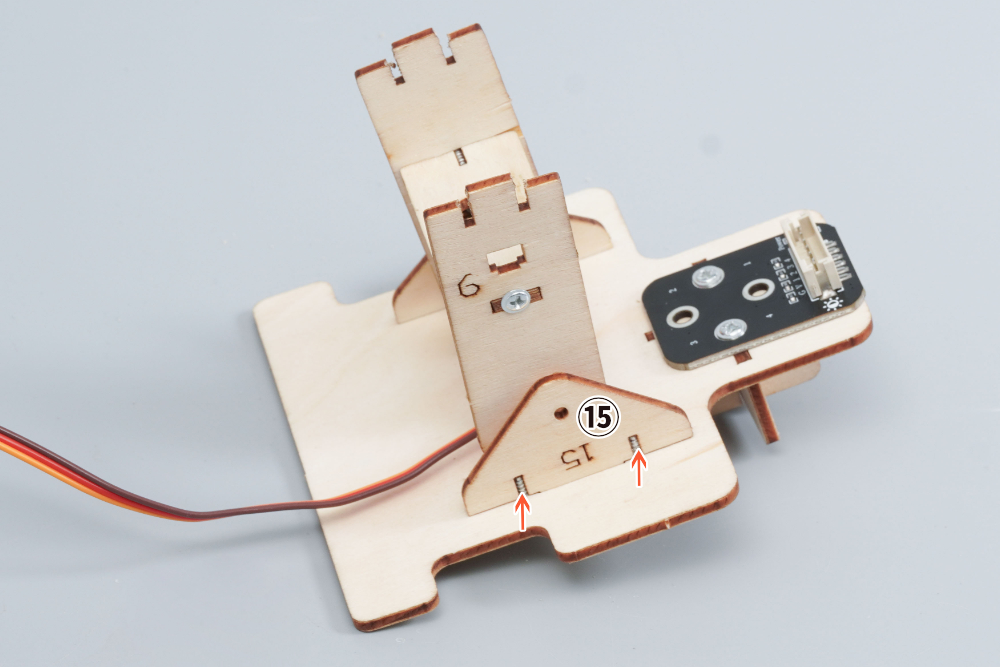

用7mm粗纹螺丝把⑮号板安装在②号板上。


STEP:14

HS-E11太阳能追光器

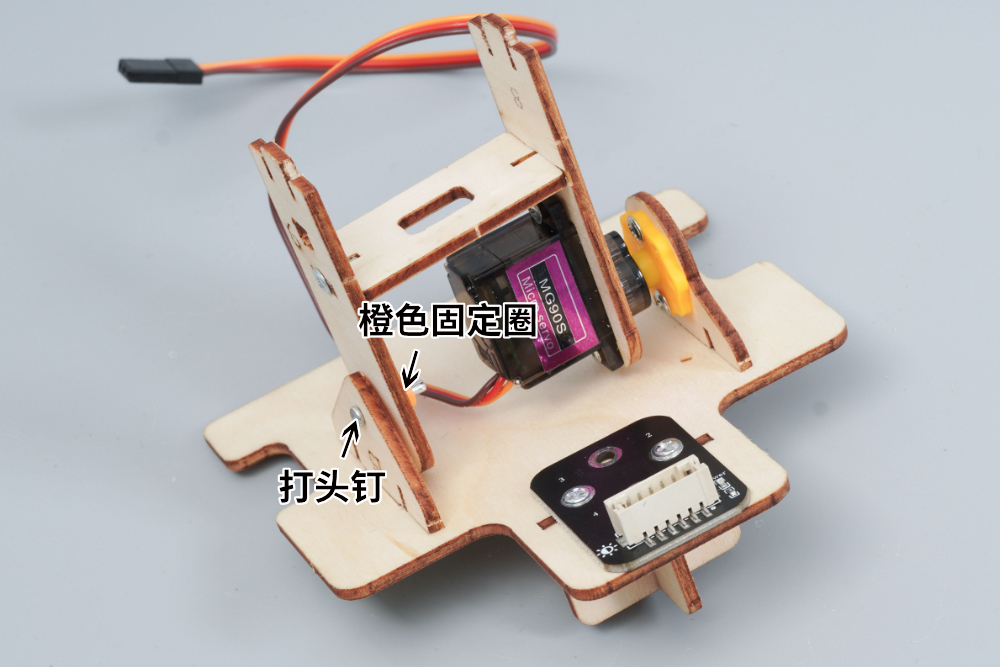

首先把1.3cm的打头钉穿过⑮、⑨号板的孔洞,然后用橙色固定圈进行固定。


STEP:15

HS-E11太阳能追光器

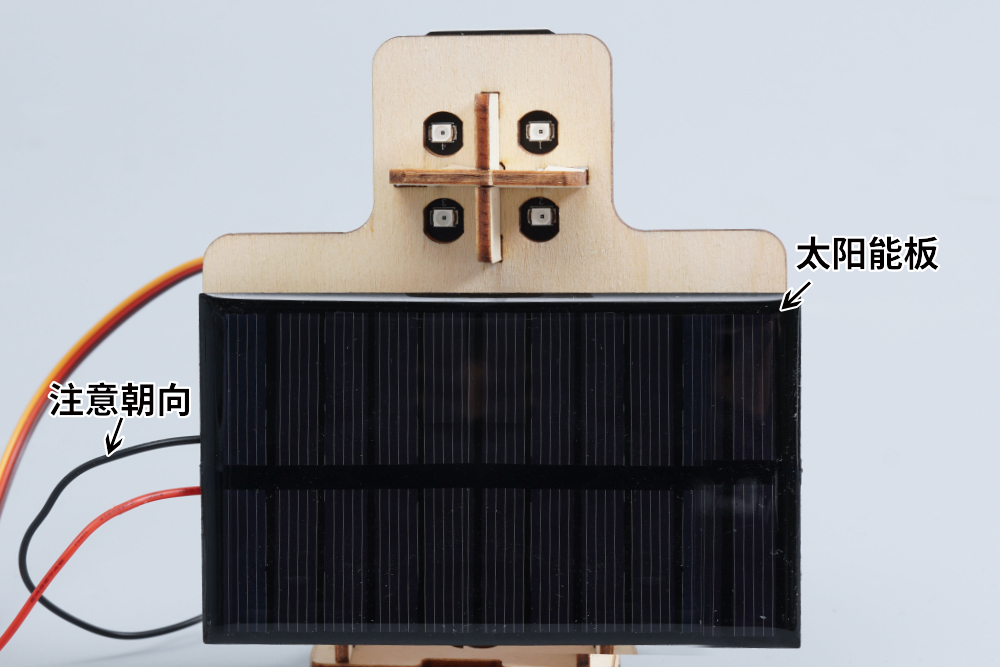

使用双面胶把太阳能板粘在②号板上。


STEP:16

HS-E11太阳能追光器

首先把太阳能板的端子线穿过⑩号板的孔洞,然后把太阳能板的端子口卡入⑨号板。


STEP:17

HS-E11太阳能追光器

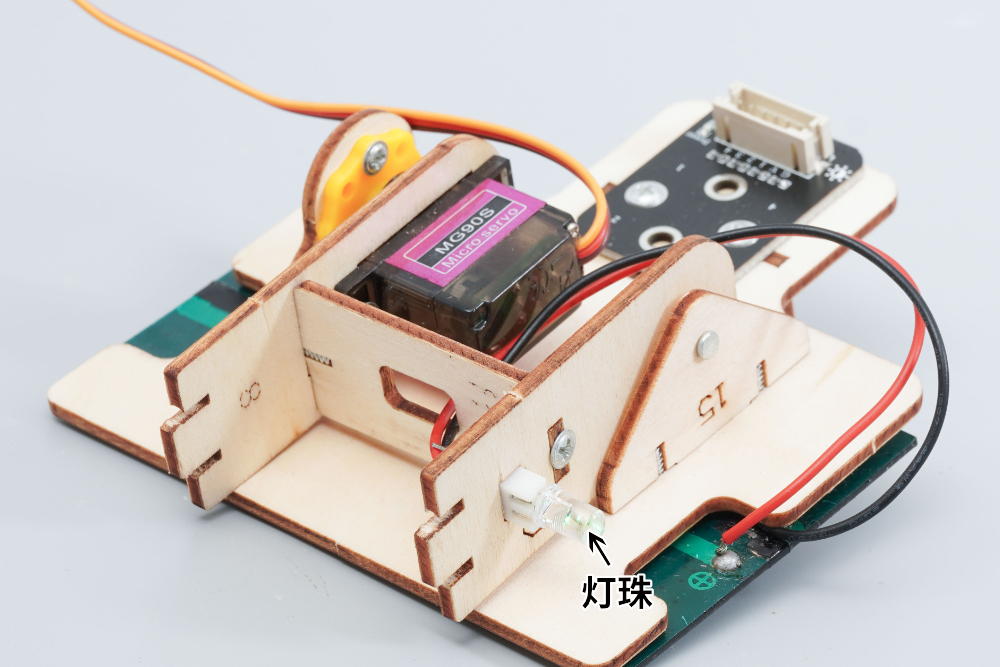

把灯珠插入太阳能板的端子口。注意:灯珠长脚插红色线,短脚插黑色线(灯珠针脚插错会烧坏)


STEP:18

HS-E11太阳能追光器

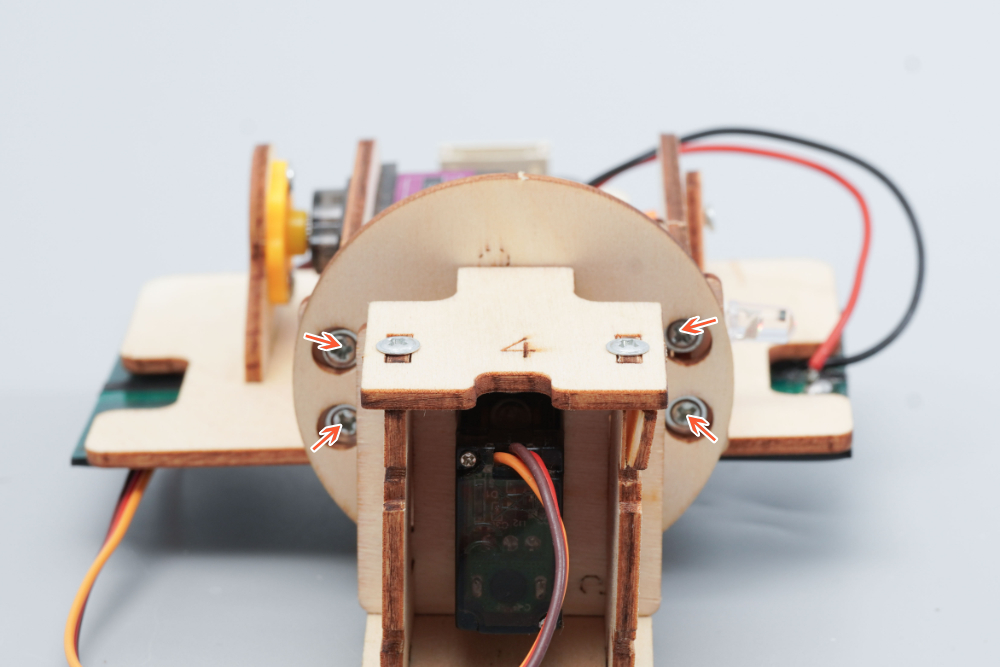

用7mm粗纹螺丝把⑥、⑦号板安装在⑧、⑨号板上。


STEP:19

HS-E11太阳能追光器

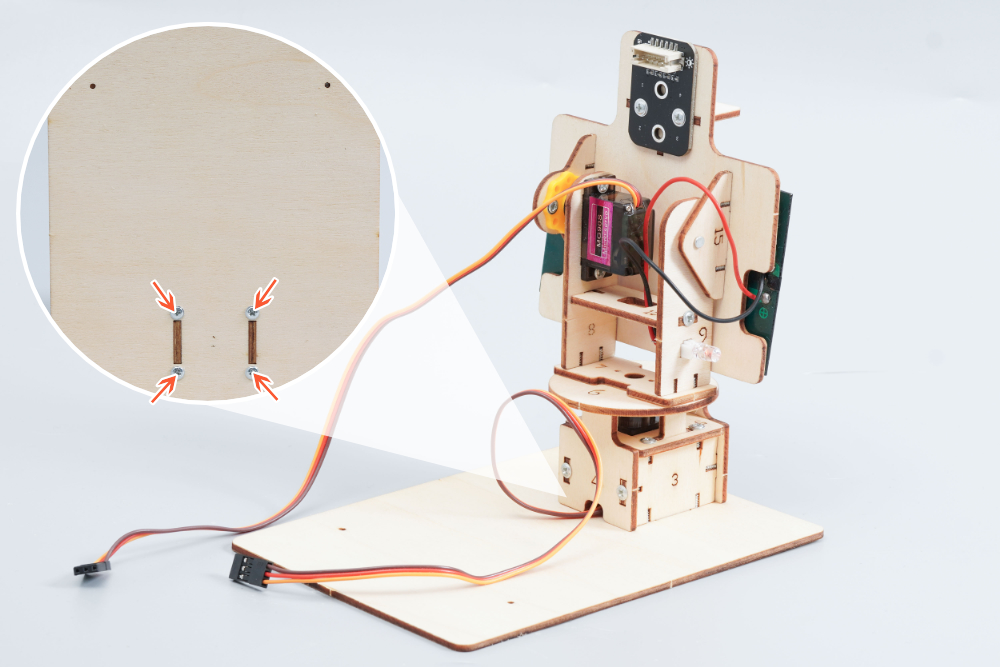

参照上图,用7mm粗纹螺丝把两块③号板安装在①号板上。


STEP:20

HS-E11太阳能追光器

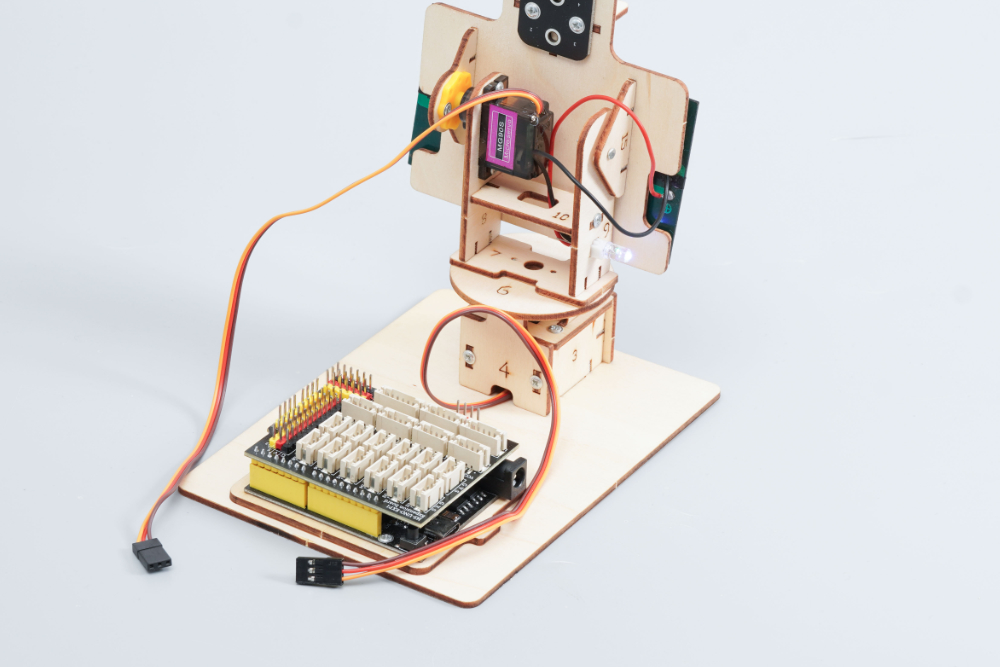

首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上,然后用7mm粗纹螺丝把垫板安装在①号板上。


STEP:21

HS-E11太阳能追光器

参照上图,把HS-UNO-EXP1扩展板插入UNO-R3开发板上。


STEP:22

HS-E11太阳能追光器

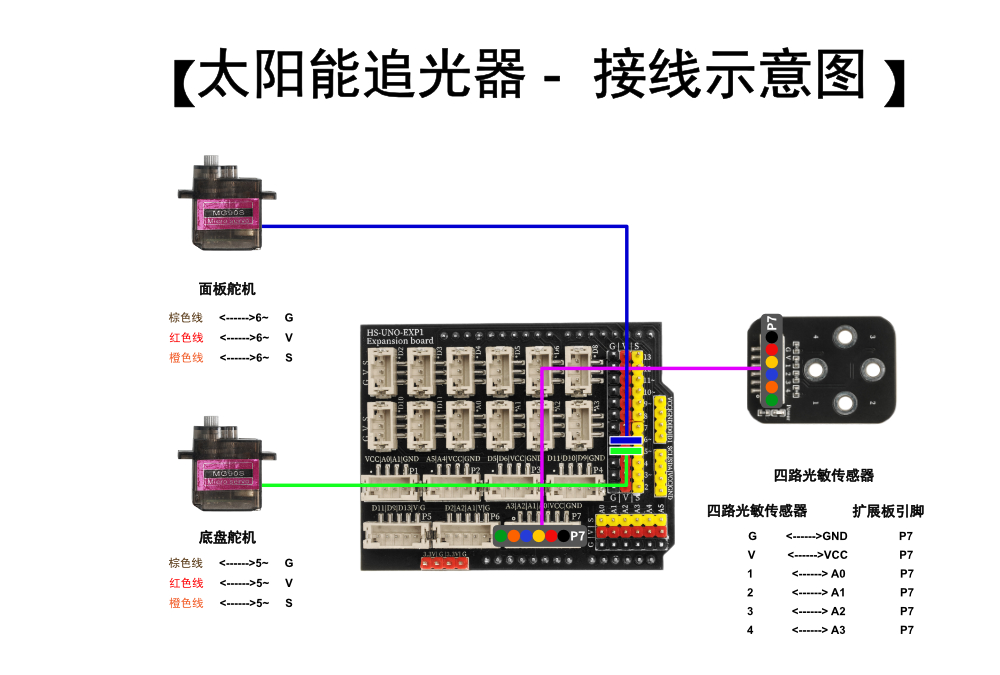

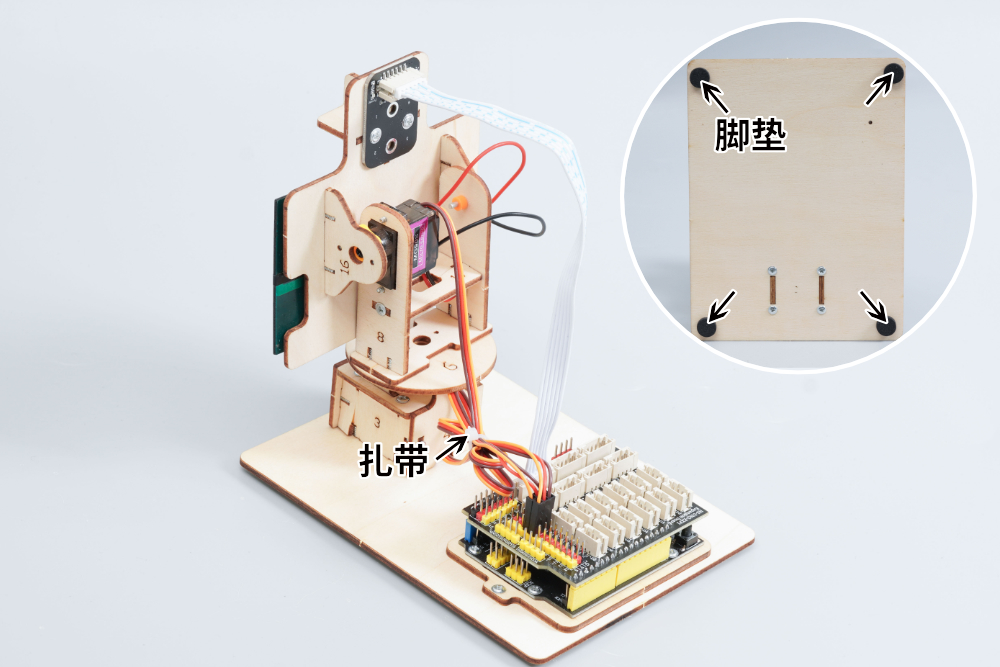

首先参考【智能追光器-接线示意图】把5P双头端子线两端分别插入四路光敏传感器和HS-UNO-EXP1上,然后把底盘舵机和面板舵机端子线插入HS-UNO-EXP1上,最后用扎带把导线扎好剪掉多余的扎带,最后在①号板底部粘上四个脚垫。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:23

HS-E11太阳能追光器

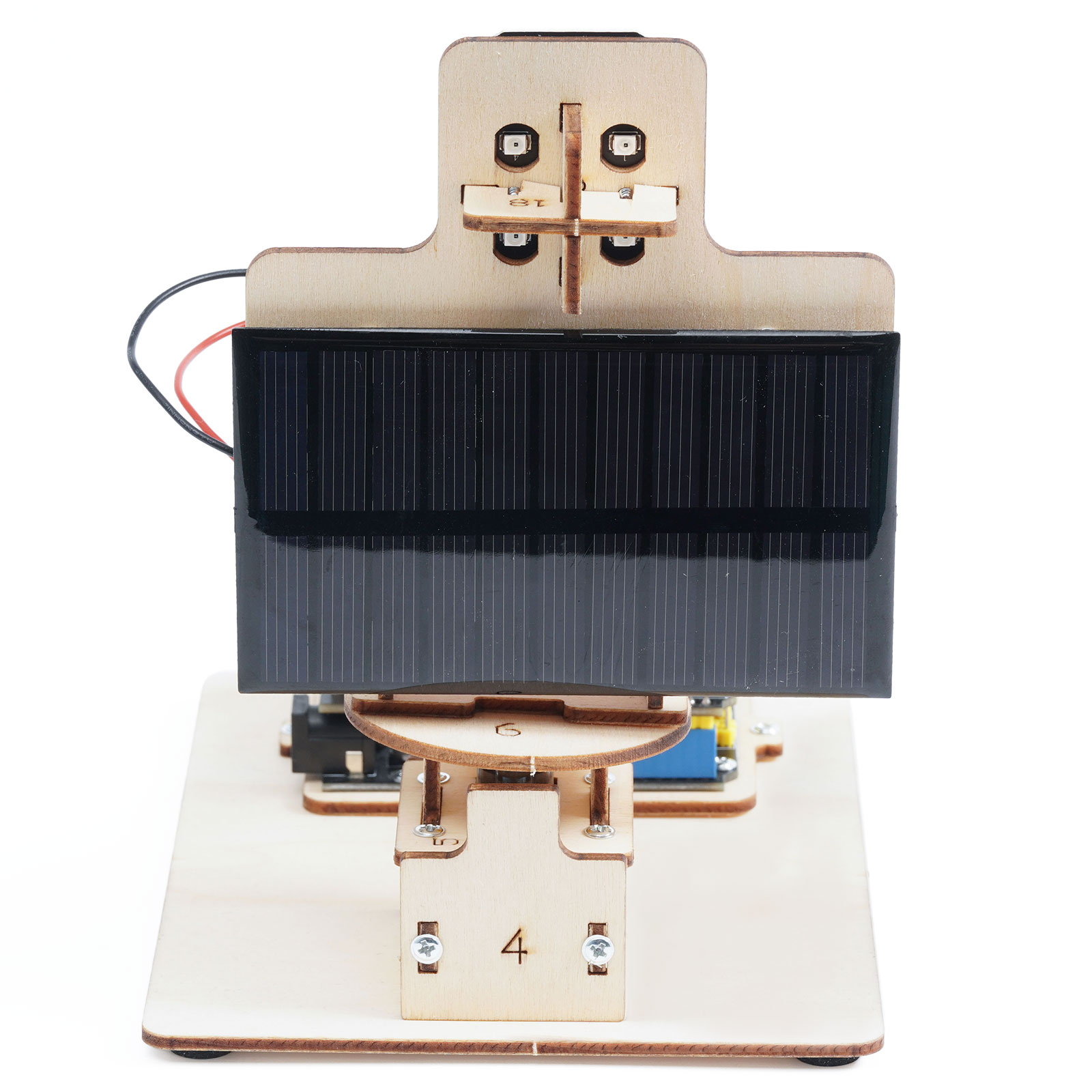

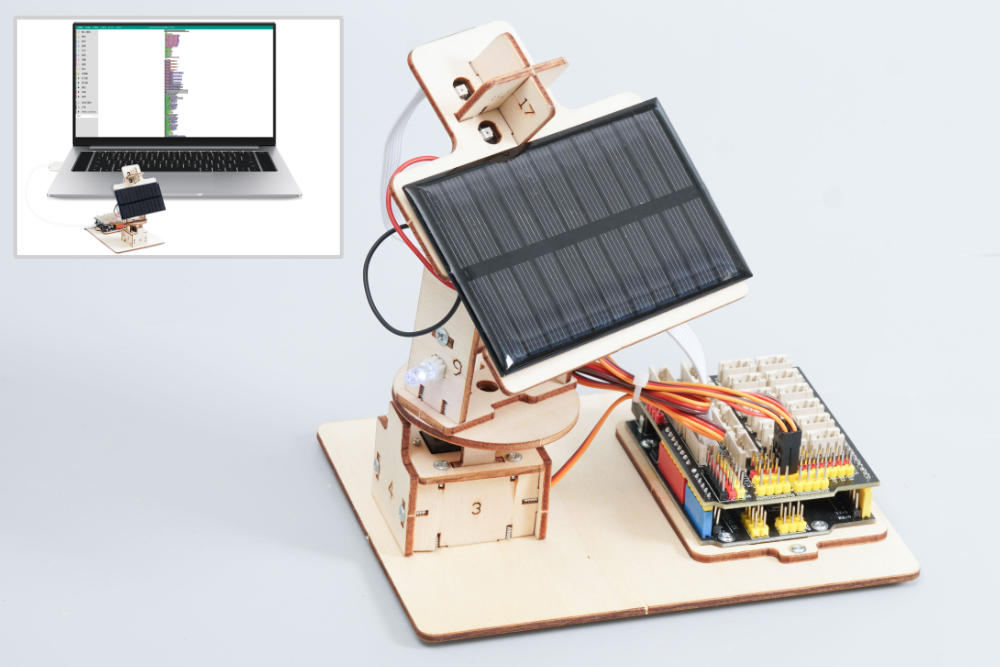

使用米思齐Mixly软件将该套件的示例程序上传至UNO-R3开发板,智能追光器可实现:灯光照射在四路光敏传感器上,太阳能追光器会跟随光线而转动。 注意:智能追光器如果需要脱机工作,请自备或者购买DC头电池盒及14500尖头锂电池。(DC口输入电压:6V-12V电源)

示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)
