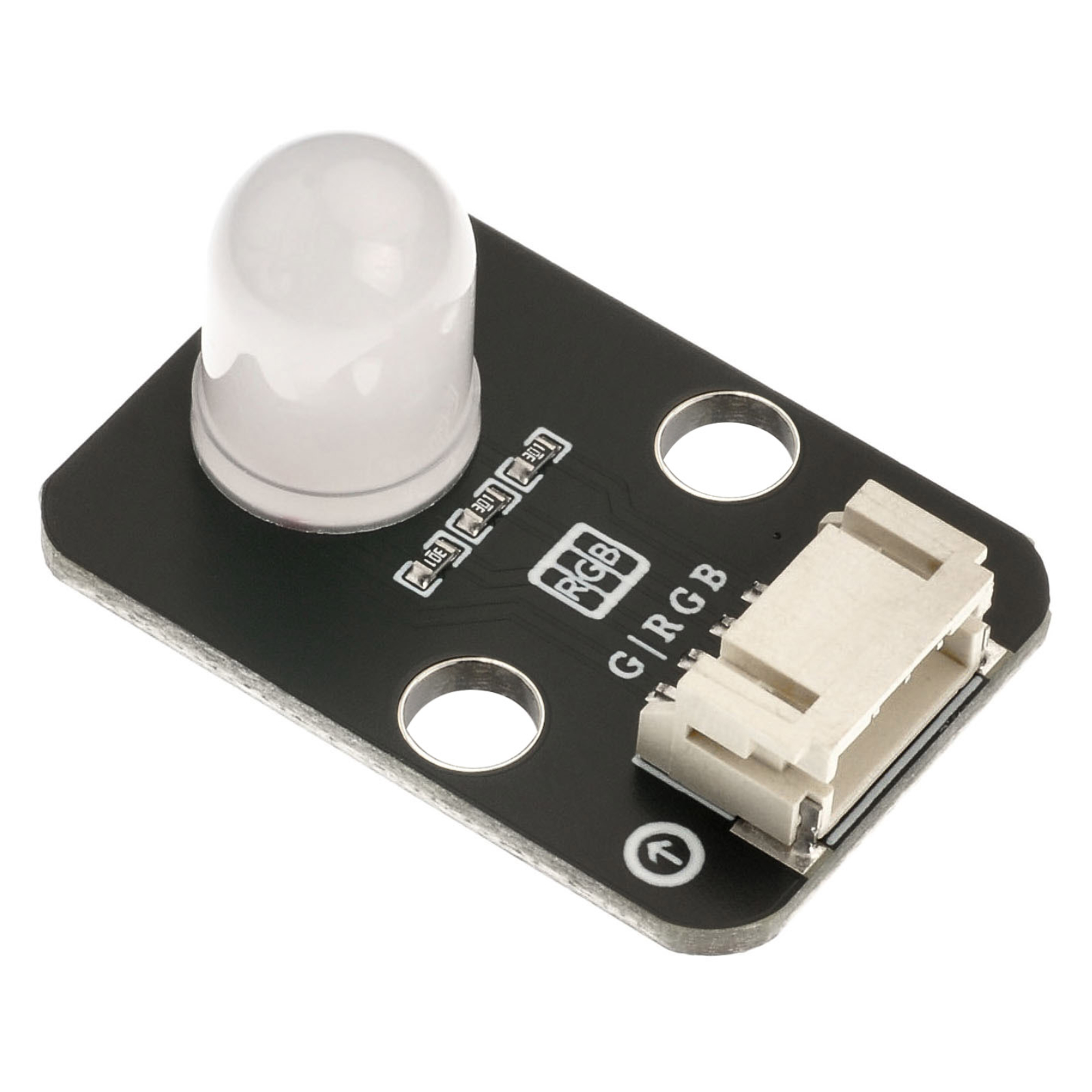

HS-F01L RGB LED灯模块
1、介绍 点这里回到目录
LED是发光二极管的缩写，由混合化合物制成，即镓（Ga），砷（AS），磷（P）。 磷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管的反向击穿电压为5v。 其正伏安特性曲线太陡，模块上板载了限流电阻，以便在使用时控制流过管道的电流。RGB代表红色，绿色和蓝色通道，是行业颜色标准。RGB通过改变三个通道并叠加它们来显示各种新颜色，根据统计，它可以创建16777216种不同的颜色。

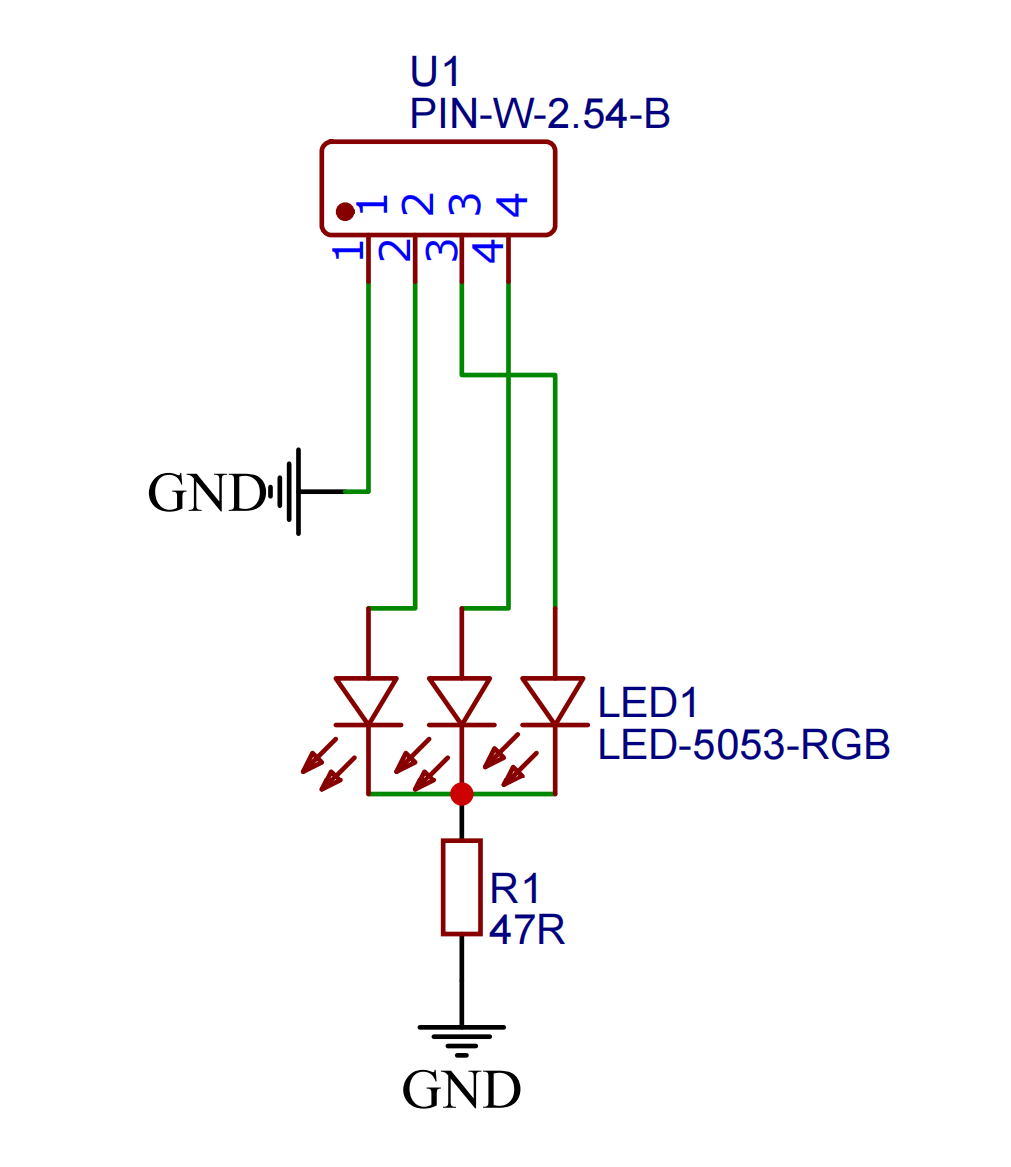

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| GND | GND（电源输入负极） |
| B | 数字信号引脚 |
| R | 数字信号引脚 |
| G | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 4P端子线
-
安装方式：双螺丝固定

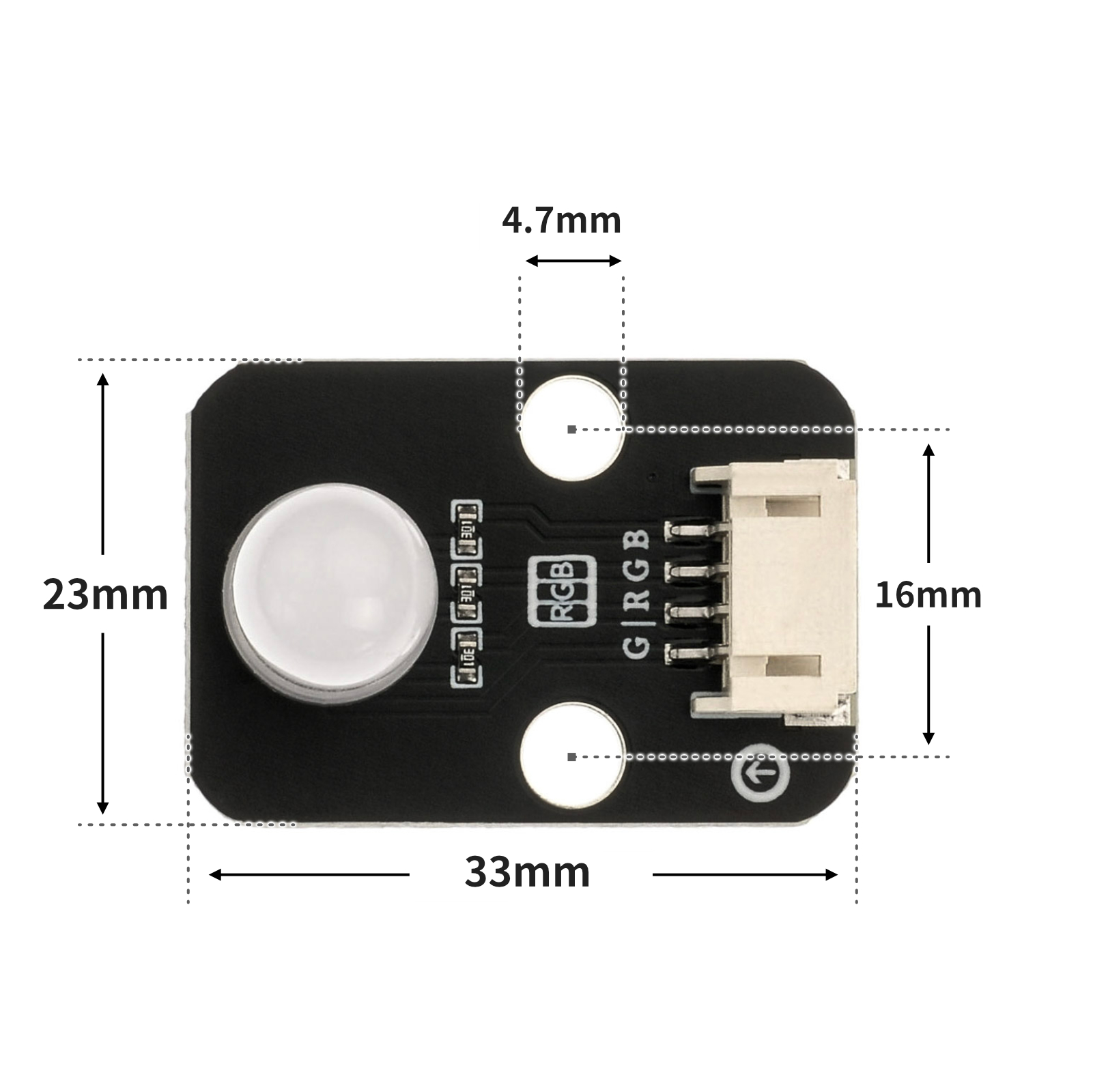

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：
/***********************************************************
文件名：15_RGB_led.ino
描述：实现RGB led灯颜色的切换。
作者：陈志强
日期：2022.11.10
***********************************************************/
//RGB led 模块RGB分别引脚接D9,D10,D11口，GND引脚接控制板GND
int R = 9;//定义数字常量，RGB led 模块R接9口
int G = 10;//定义数字常量，RGB led 模块G接10口
int B = 11;//定义数字常量，RGB led 模块B接11口
void RGB_Value(int rshu, int gshu, int bshu) {//亮灯函数
analogWrite(R, rshu);
analogWrite(G, gshu);
analogWrite(B, bshu);
}
void setup() {
RGB_Value(0, 0, 0);//灯熄灭
}
void loop() {
RGB_Value(255, 0, 0);//亮红色
delay(1000);//延时1s
RGB_Value(0, 255, 0);//亮绿色
delay(1000);//延时1s
RGB_Value(0, 0, 255);//亮蓝色
delay(1000);//延时1s
}
ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import machine
import time
pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
pin25.value(1)
time.sleep(1)
pin25.value(0)
pin26.value(1)
time.sleep(1)
pin26.value(0)
pin27.value(1)
time.sleep(1)
pin27.value(0)

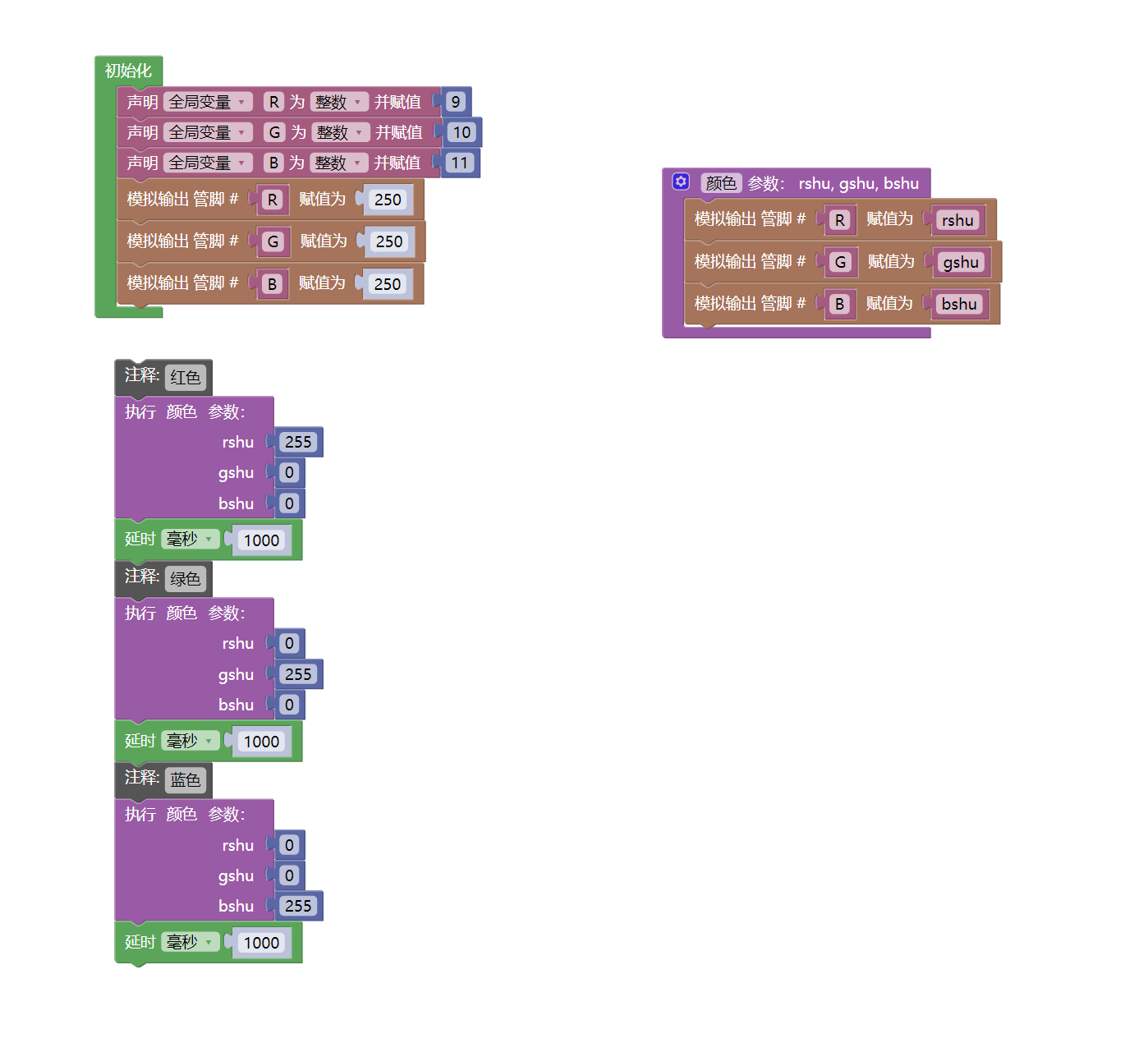

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
Arduino UNO 图形化示例程序：点击下载
ESP32 Python图形化示例程序：点击下载
7、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- RGB LED 模块（HS-F01L）*1
- PH2.0 4P杜邦线 *1

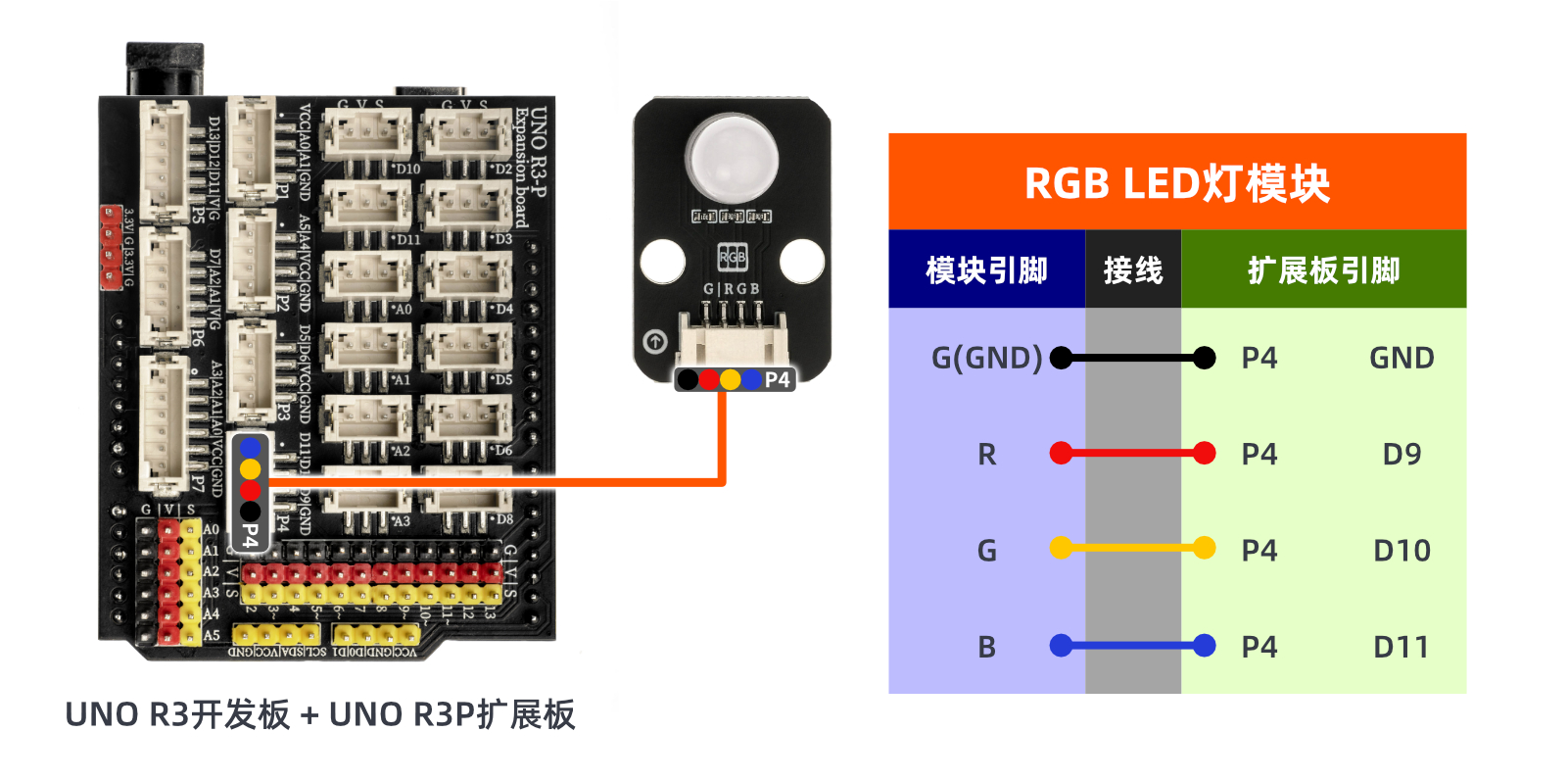

电路接线图：
ESP32 Python 测试环境搭建
8、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
9、测试结论 点这里回到目录

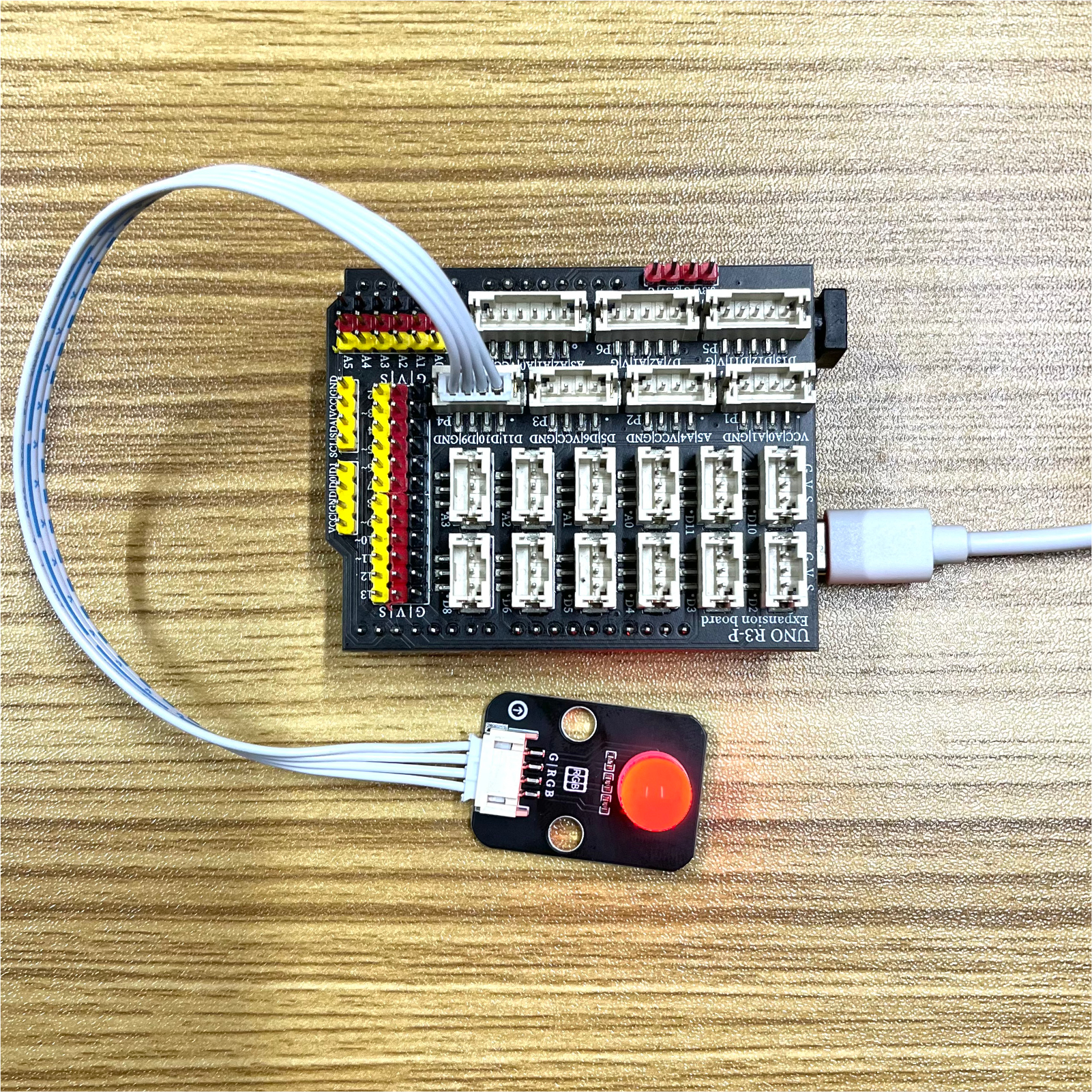

Arduino UNO测试结论：
器件连接好线之后，将上述程序烧录到Arduino UNO开发板之后，参考上述配比图行进颜色配比。我们能看到RGB LED灯每隔一秒切换一种颜色（红绿蓝）。
ESP32 Python测试结论：器件连接好线之后，将上述程序烧录到ESP32开发板之后，参考上述配比图行进颜色配比。我们能看到RGB LED灯每隔一秒切换一种颜色（红绿蓝）。
