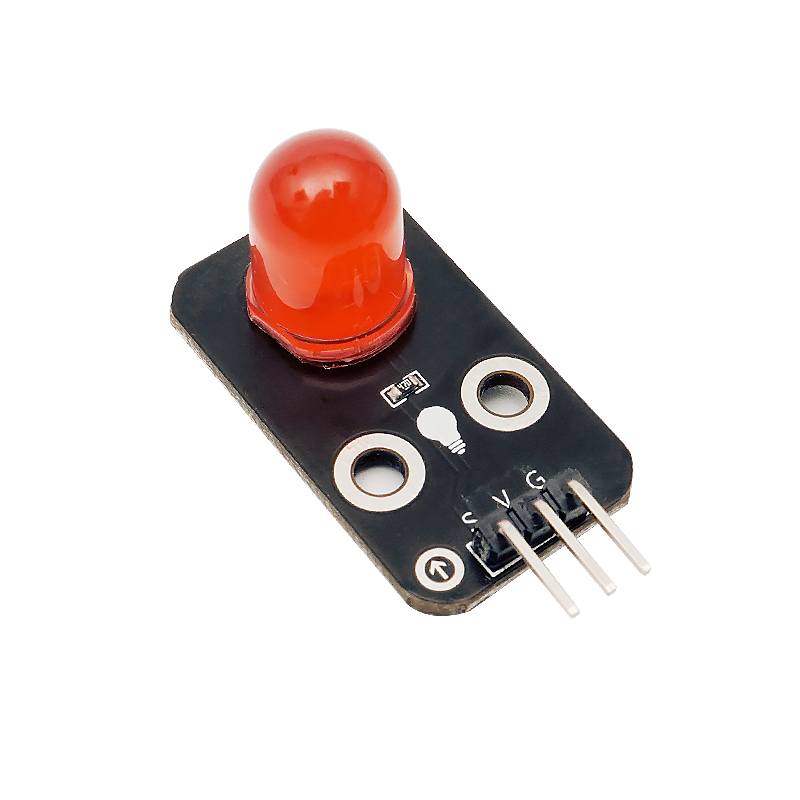

HS-F08A/B LED 灯模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

LED灯也叫做发光二极管,由混合化合物制成,即镓(Ga),砷(AS),磷(P)。 磷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光。发光二极管的反向击穿电压为 5v。其正伏安特性曲线太陡,必须与限流电阻串联,以便在使用时控制流过管道的电流。

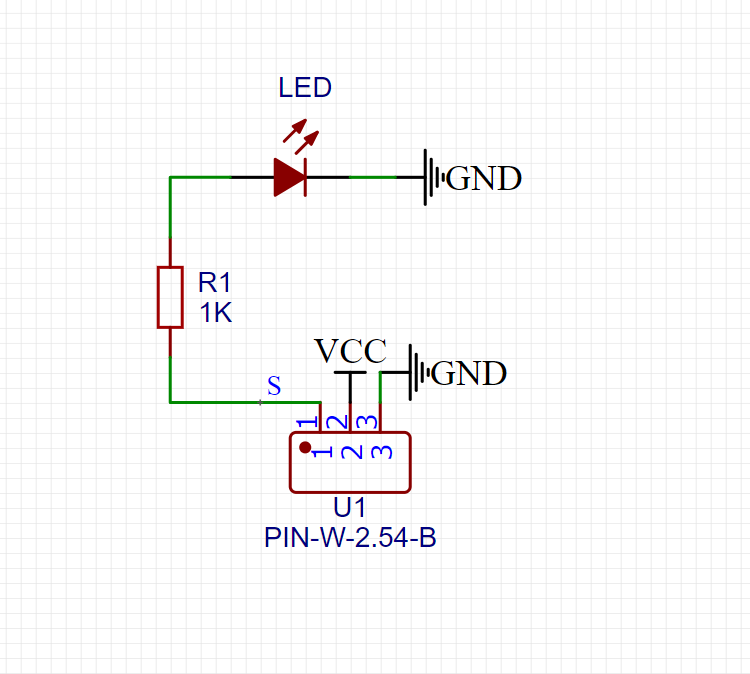

2、原理图 点这里回到目录

HS-F08A/B  LED 灯模块


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

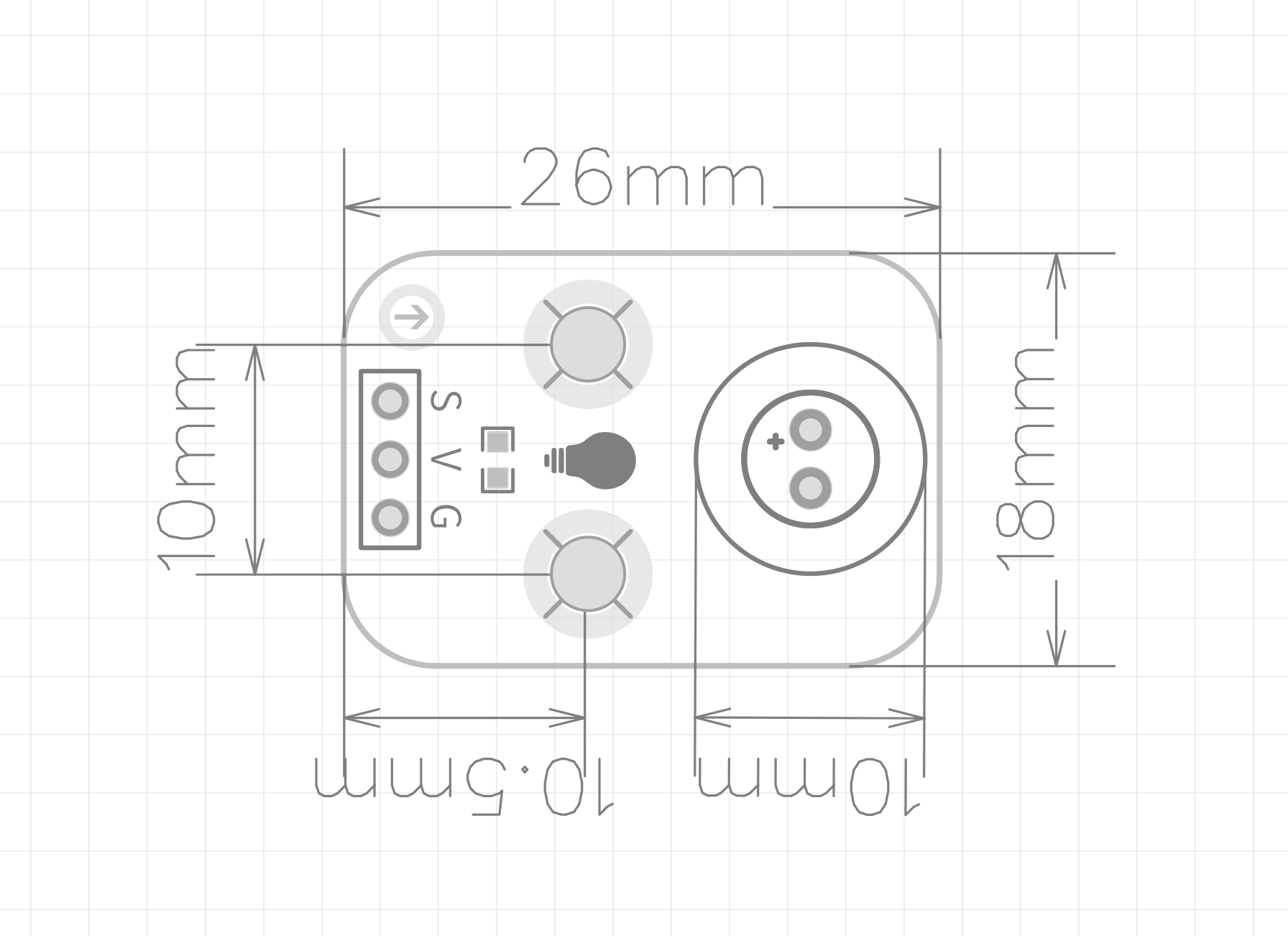

4、电路板尺寸 点这里回到目录

HS-F08A/B  LED 灯模块


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

int ledPin= 9 ; //定义数字9引脚为控制LED的引脚
void setup () {
 pinMode (ledPin, OUTPUT ); //设置数字9口模式,OUTPUT:输出模式
}
void loop () {
digitalWrite (ledPin, HIGH); //HIGH设置为5V左右 PIN9
    delay(1000);;//设置延迟时间,1000 = 1S
    digitalWrite (ledPin, LOW );  //LOW设置为5V左右 PIN9
    delay(1000);              //设置延迟时间,1000 = 1S
}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep(1)
pin2.value(0)
time.sleep(1)

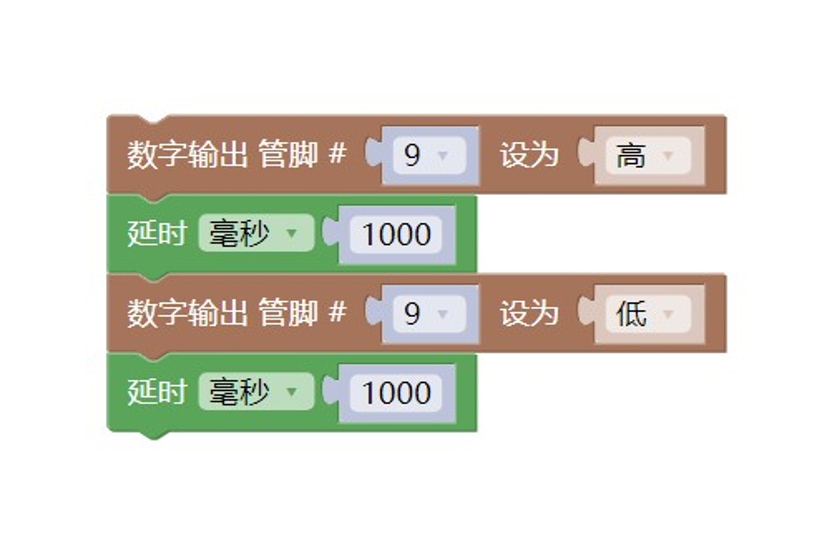

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板)点击下载

HS-F08A/B  LED 灯模块

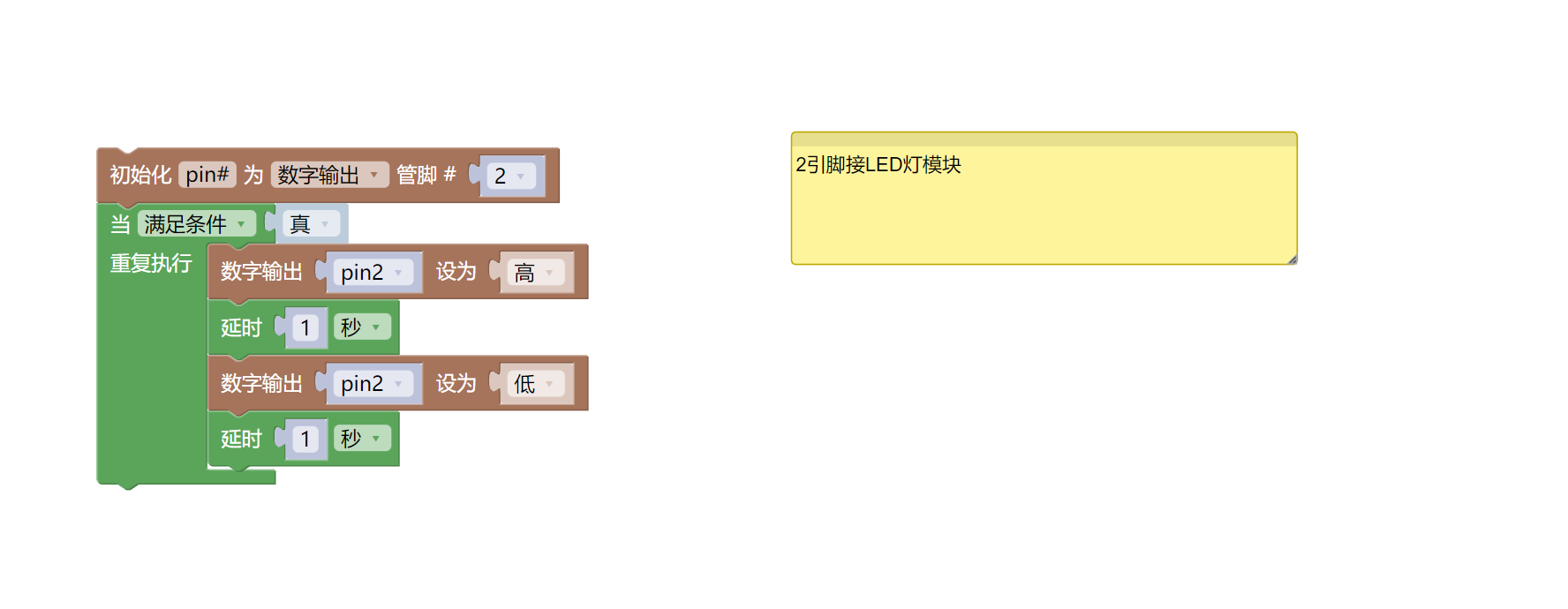

示例程序(ESP32开发板):点击下载

HS-F08A/B  LED 灯模块


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • LED灯模块(HS-F08A)*1
  • PH2.0 3P双头端子线 *1

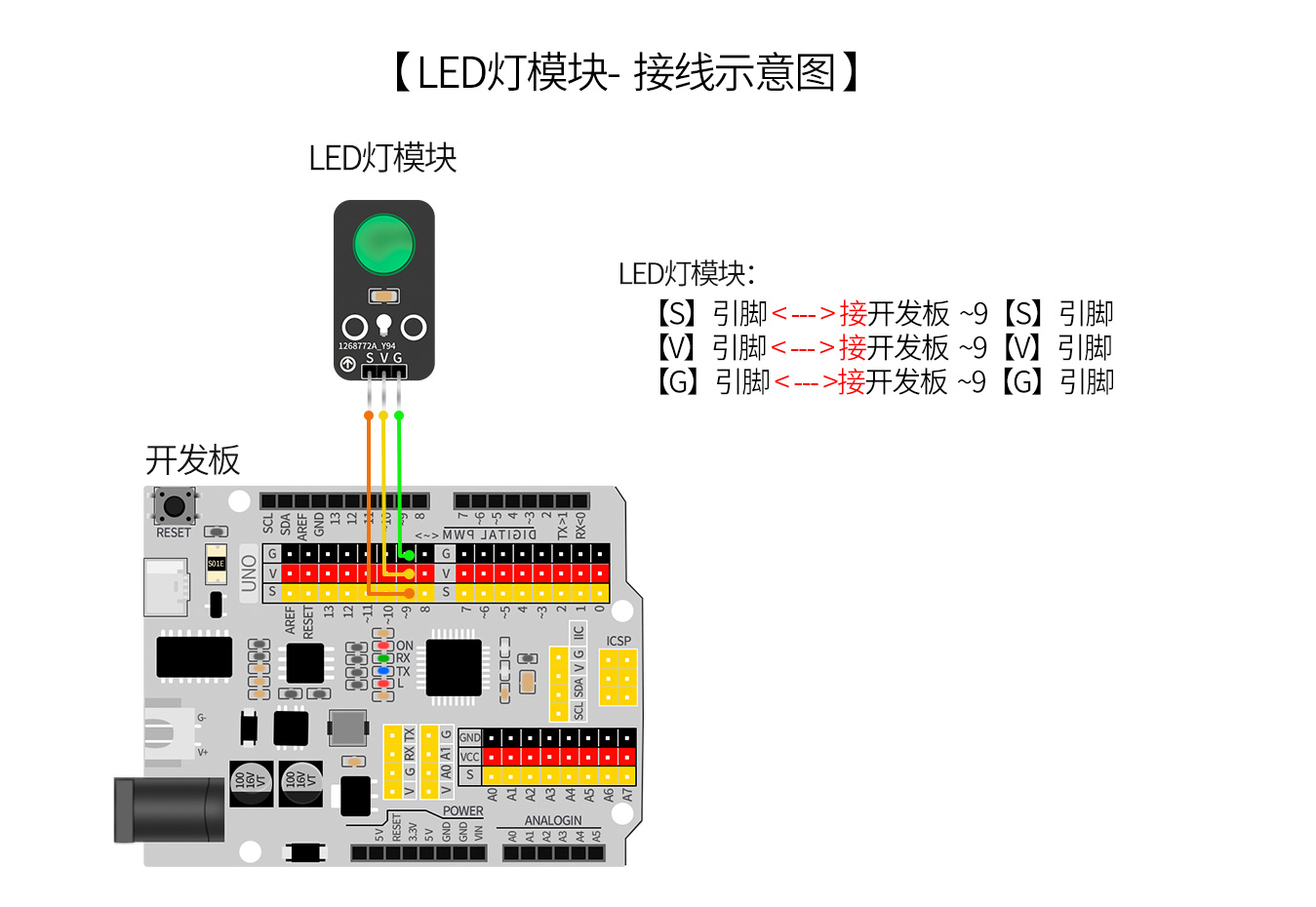

电路接线图:

HS-F08A/B  LED 灯模块


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

器件连接好线之后,将上述程序上传到 UNO R3 PRO 开发板之后,将会发现 LED 灯会以亮 1 秒灭1秒的频率闪烁,达到了我们想要的效果。
