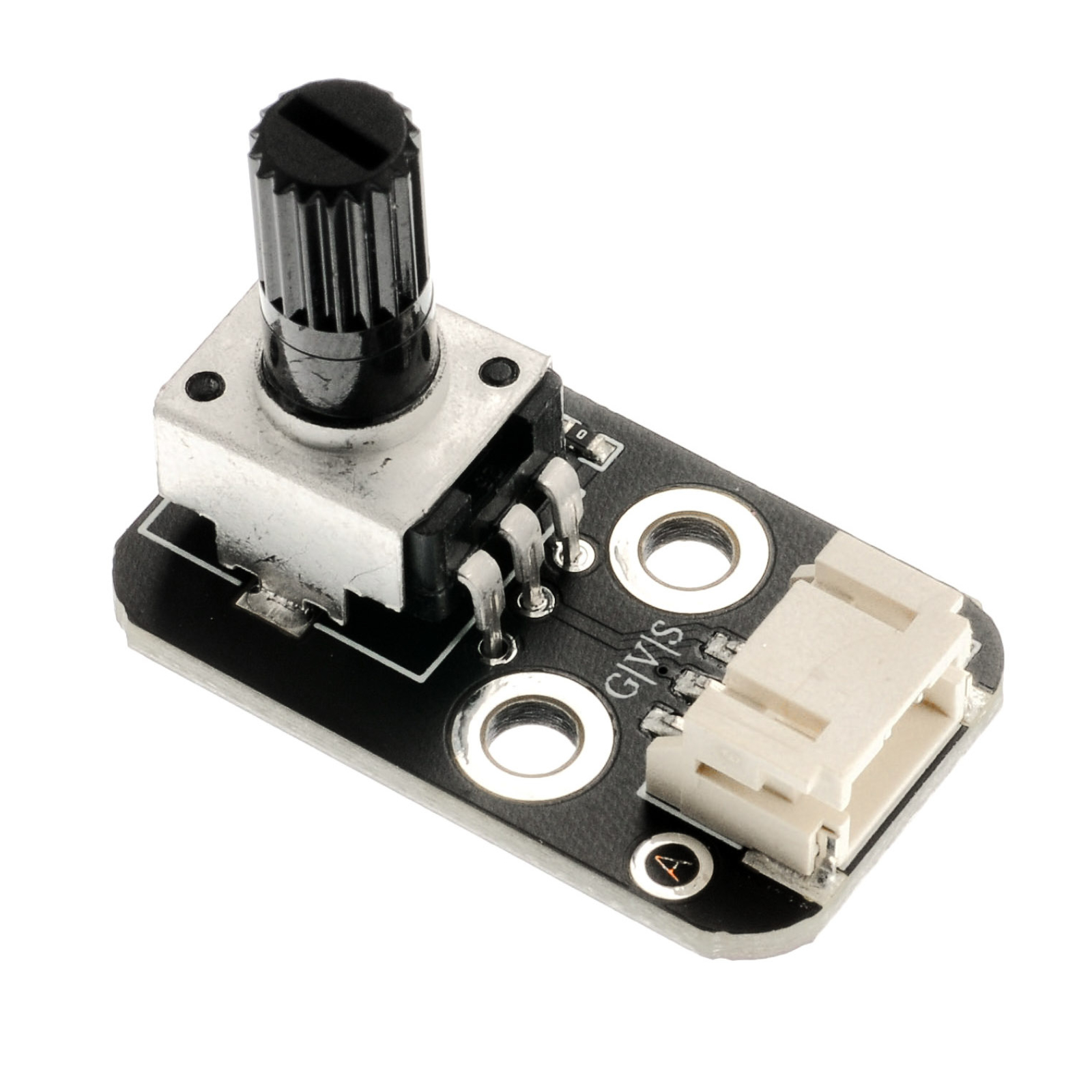

HS-S28P 旋转电位器
1、介绍 点这里回到目录
旋转电位器实际上就是可变电阻器,由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压,因此称之为电位计。如下原理图所示,电位器(或微调电阻等等)常规引脚(仅举例说有 3 个引脚的电位器),两头的电阻值是固定的,中间引脚对任何一端引脚的电阻值是可变的。通常被制造成不管使用多久均能维持原有的特性,若当位置传感器使用,电位计可以是直线或旋转式位置传感器。电位计输出一个电压值,其正比于沿着可变电阻器之滑动器的位置。因为温度变化、磨耗及滑动器与可变电阻器之间的污垢均会造成电阻变化,影响电位计的精度。

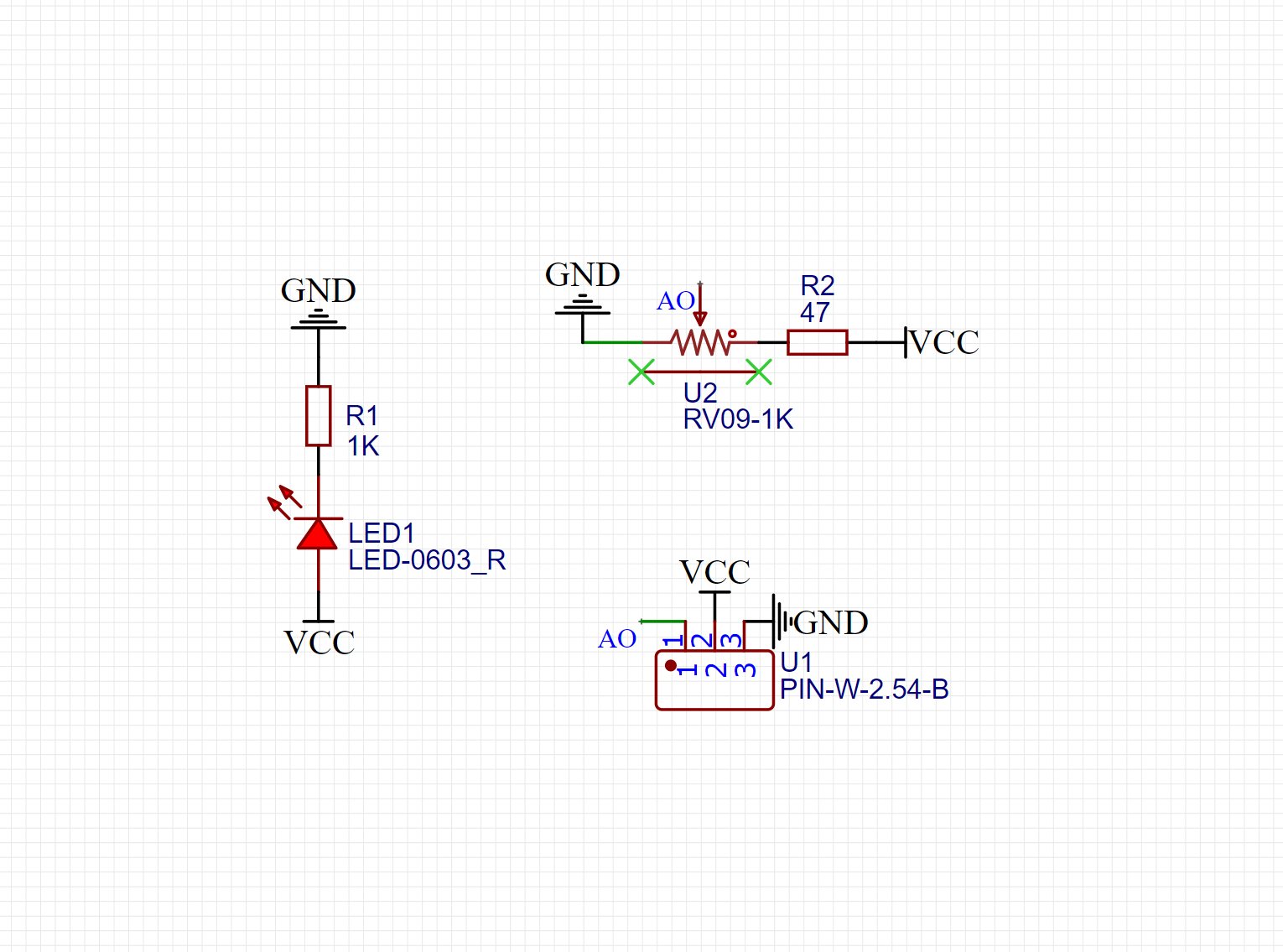

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
引脚名称 | 描述 |
---|---|
G | GND(电源输入负极) |
V | VCC(电源输入正极) |
S |
模拟信号引脚 |
-
供电电压:3.3V / 5V
-
连接方式:PH2.0端子线
-
安装方式:双螺丝固定

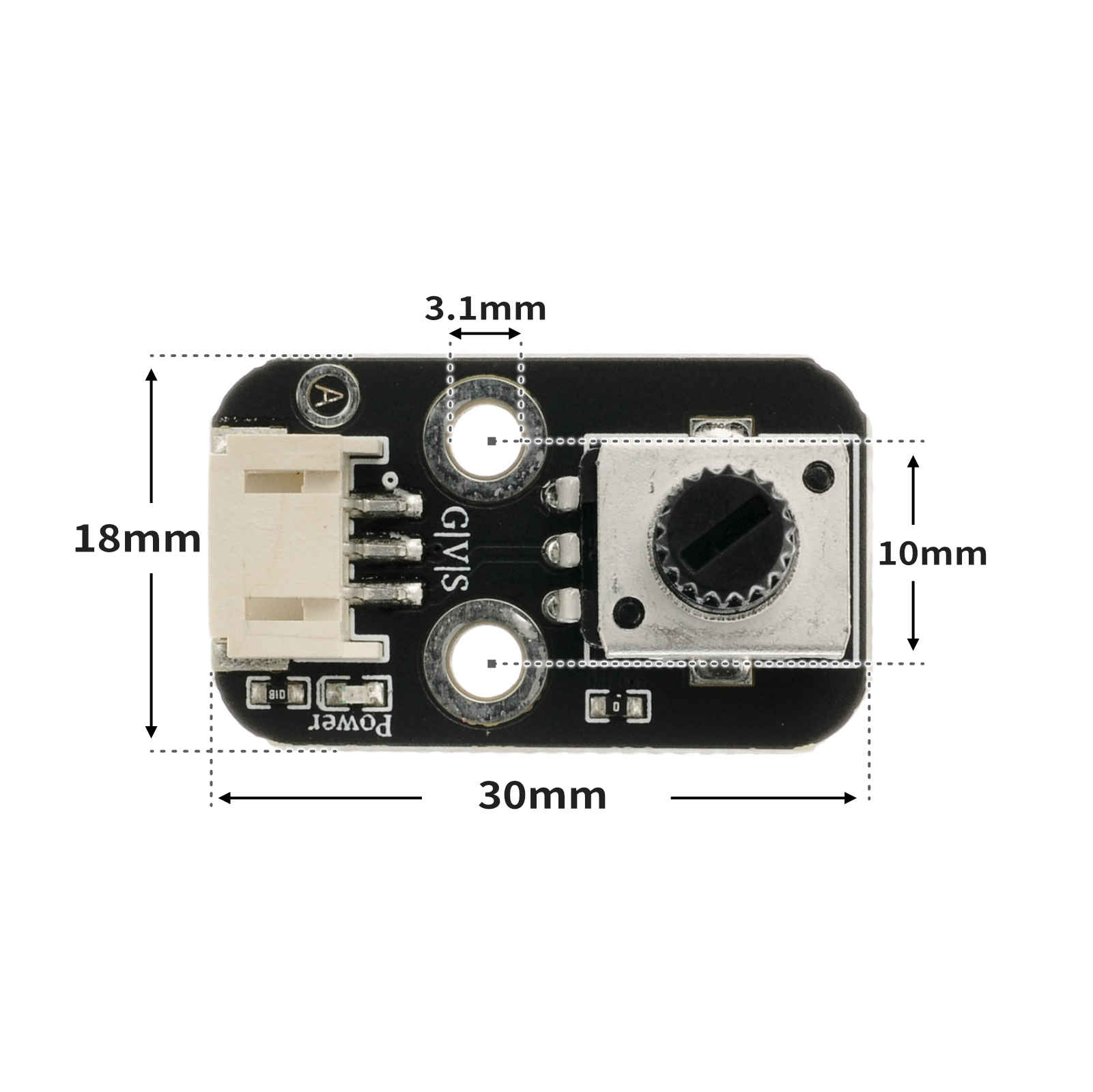

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板):点击下载
float Voltage;//定义电压变量 float data;//定义电位器模拟值变量 int light;//定义LED灯亮度变量 void setup() { Serial.begin(9600);//设置串口波特率 pinMode(A0, INPUT);//电位器电压输出接口 pinMode(6, OUTPUT); } void loop() { data = analogRead(A0);//获取电位器电压模拟值 Voltage = (data / 978) * 5;//模拟值和数字值转换 * 电压得到当前电压,模拟正常最大为1023,978为实际电位器模拟值最大值 light = (map(constrain(analogRead(A0), 0, 978), 0, 978, 0, 255));//将电位器电压模拟值缩放至light变量以符合模拟输出取值范围,正常模拟输出PWM波取值为0-255 Serial.print("Voltage is:"); Serial.print(Voltage);//打印获取到的电压 Serial.print("V"); Serial.print(" light is:");//打印LED的亮度值 Serial.println(light); analogWrite(6, light);//将light值转变为PWM波占空比从6号口输出。 delay(100); //延时0.1秒 }
示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):
import machine
from mixpy import math_map
value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))
pwm2.duty_u16(int(light))

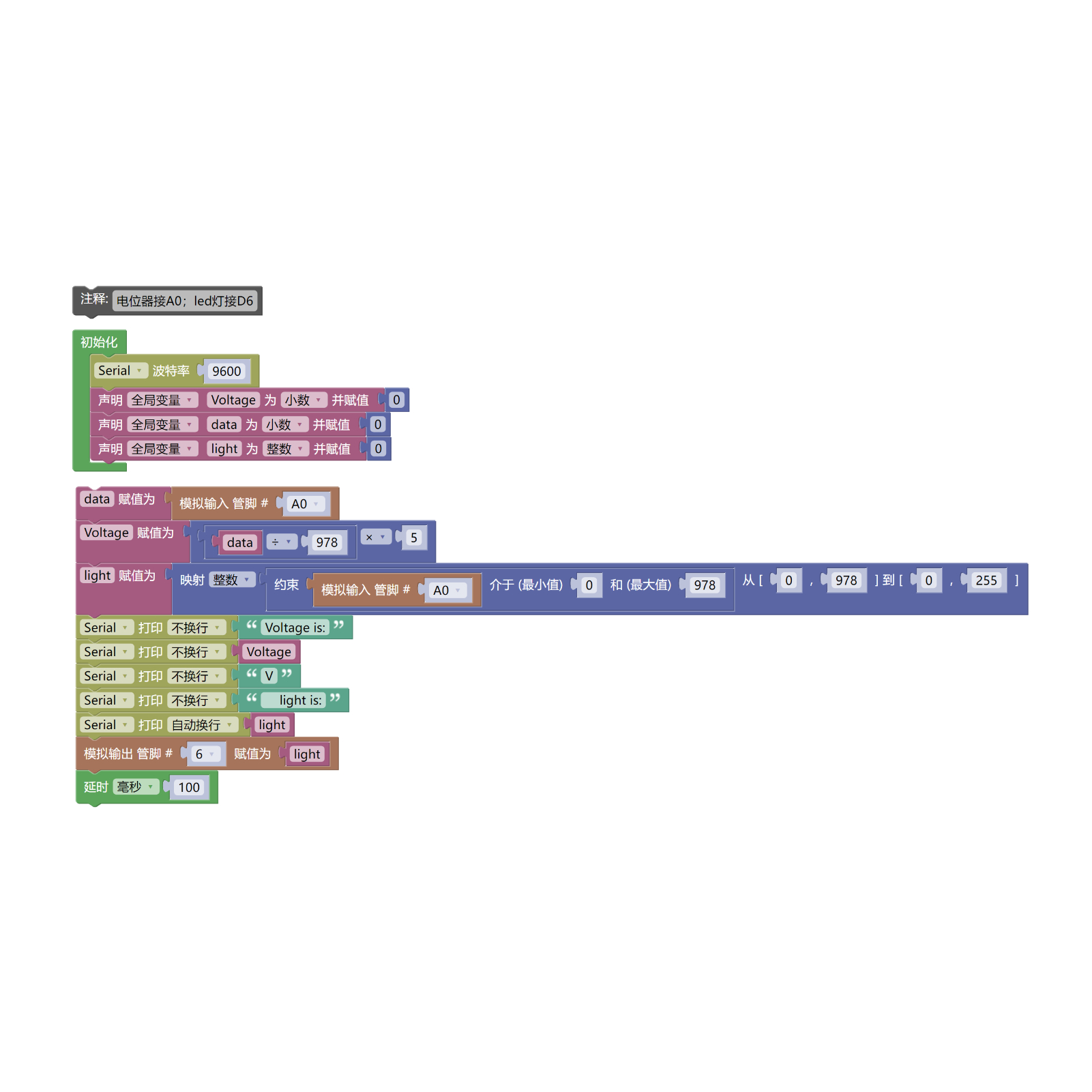

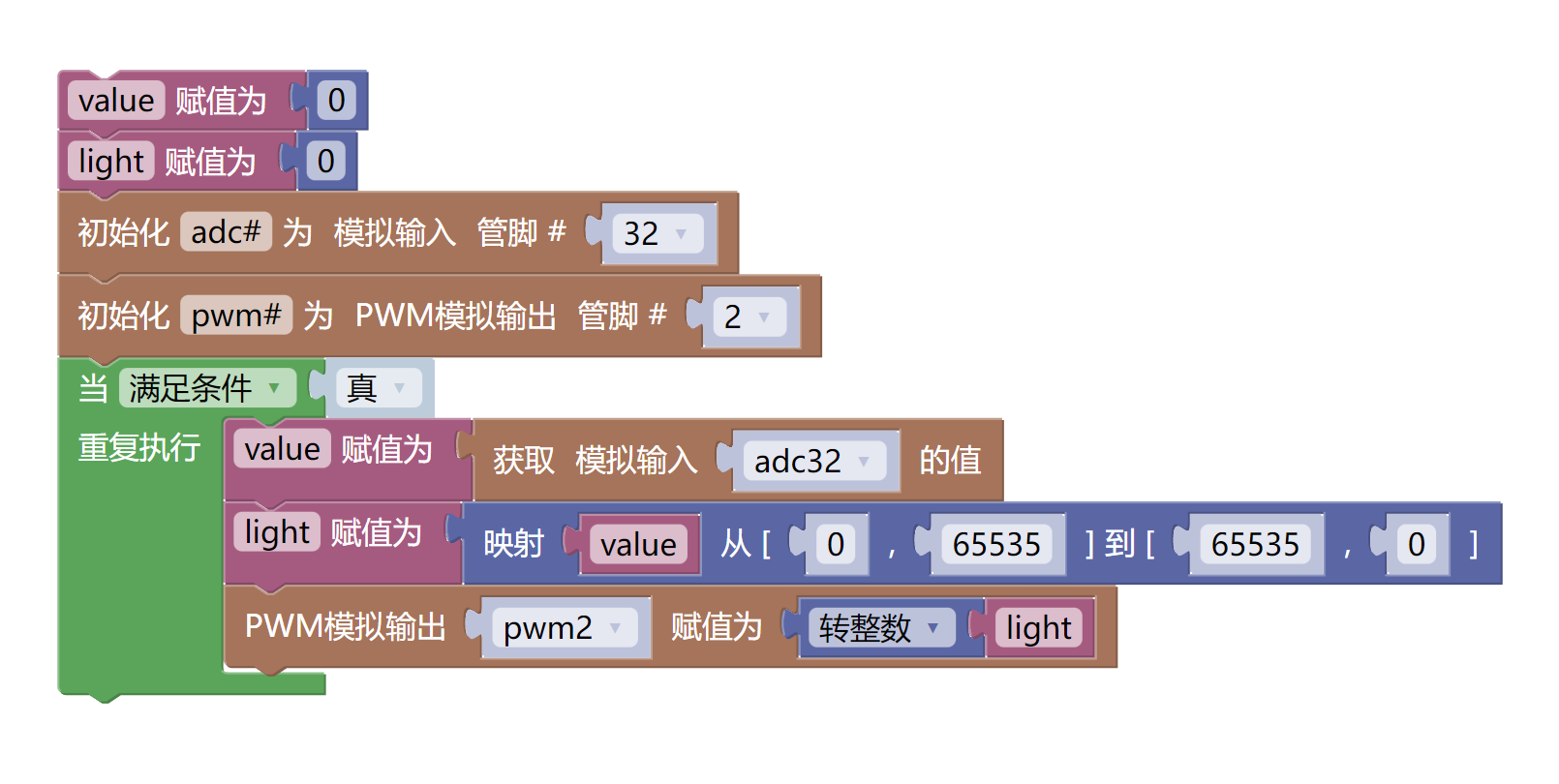

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录
示例程序(UNO开发板):点击下载
示例程序(ESP32开发板):点击下载
7、测试环境搭建 点这里回到目录
准备配件:
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- LED灯模块(HS-F08A)*1
- 旋转电位器模块(HS-S28P)*1
- PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

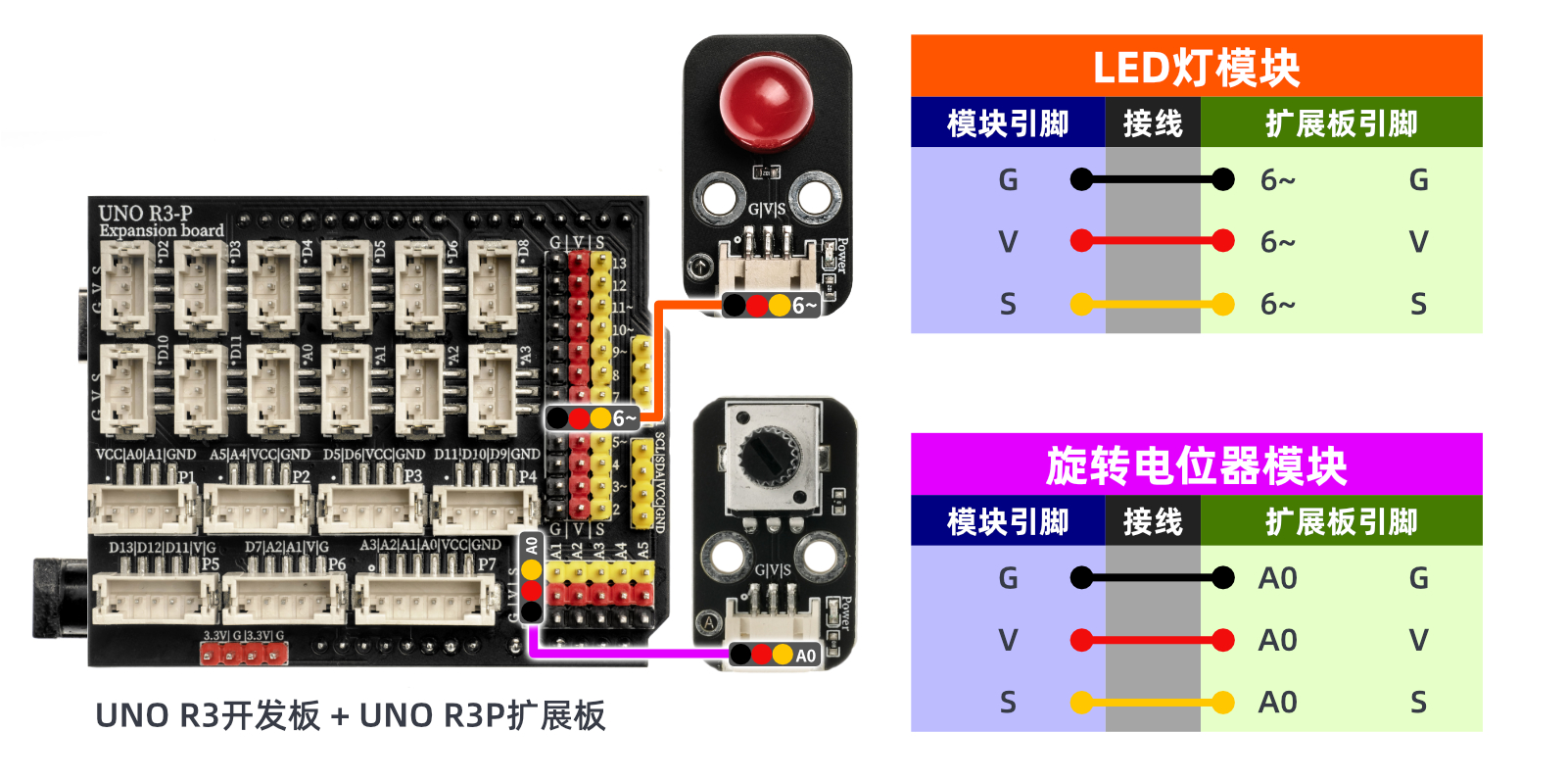

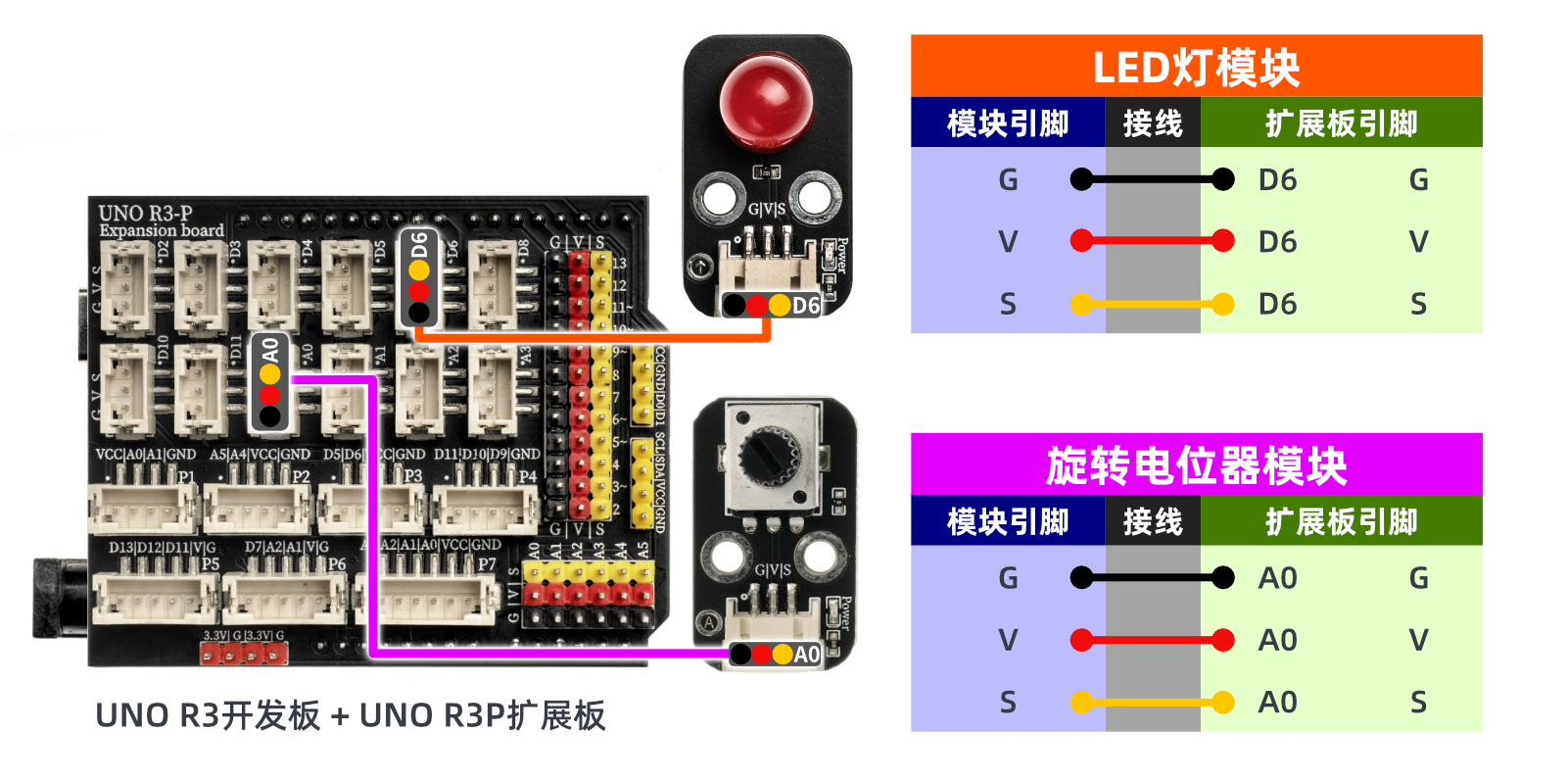

电路接线图:
8、视频教程 点这里回到目录
视频教程:点击查看
9、测试结论 点这里回到目录
通过调节旋转电位器旋钮,可以控制led灯的亮度。旋转电位器相当于一个可调电阻器,所以我们可 以获取电位计的模拟值(通过串口输出可以查看模拟值),除以 1023(为防止电位器发烫,本司电位器因已加47k固定电阻,实际测量模拟值最大为978),乘以我们对应的电压(5V),即成我们想要的电压值。
