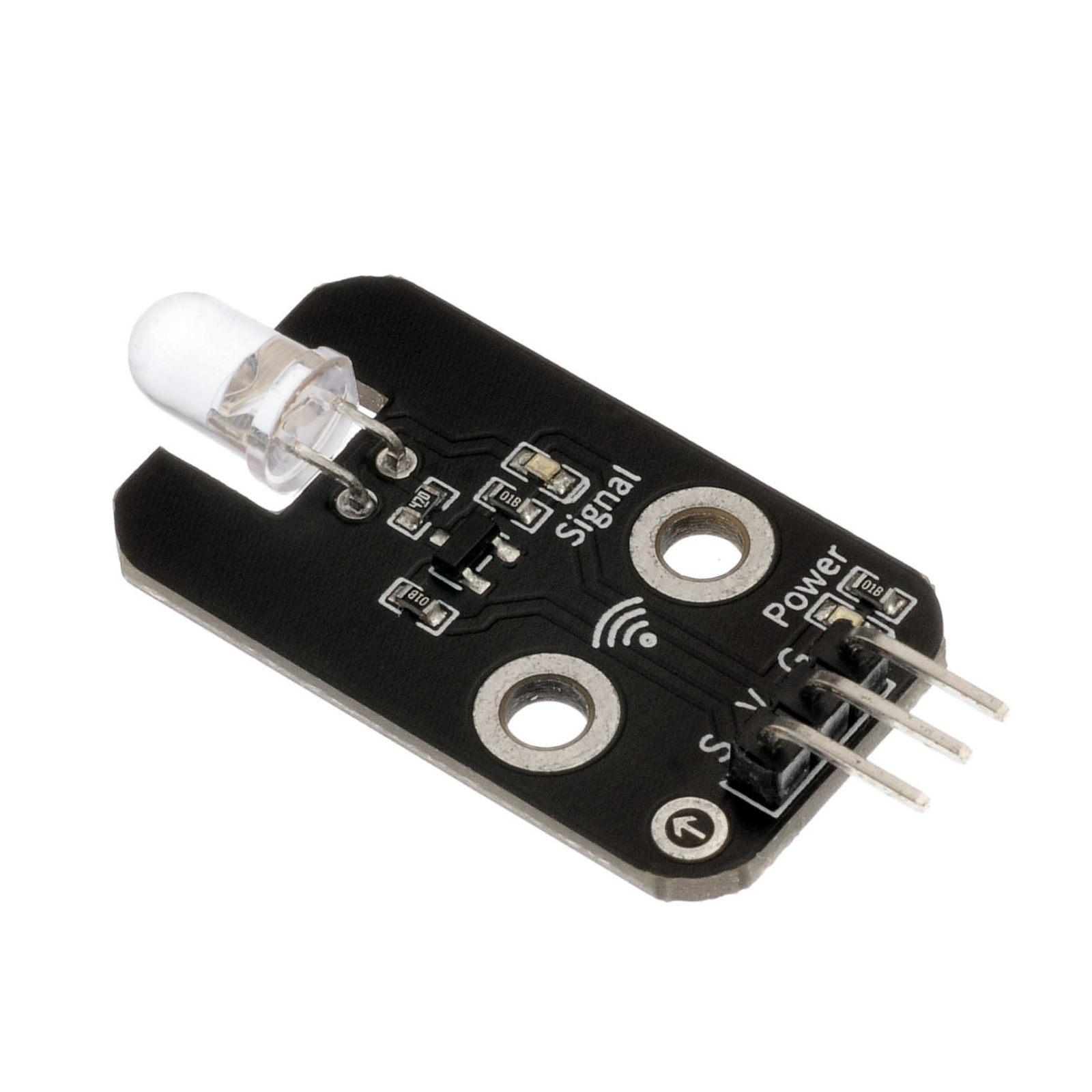

HS-S29A 红外信号发送模块
1、介绍 点这里回到目录
这次将介绍红外信号发射模块，事实上，它们在我们的日常生活中发挥着重要的作用。现在这样一种设备被广泛应用于许多家用电器中，如空调、电视、DVD 等，它是基于无线遥感的，也是一种遥控，有必要研究其原理和如何使用。红外发射管和红外接收管是直接将电能转化为近红外光的器件，属于二极管类，红外发射二极管发出的是调制后信号。

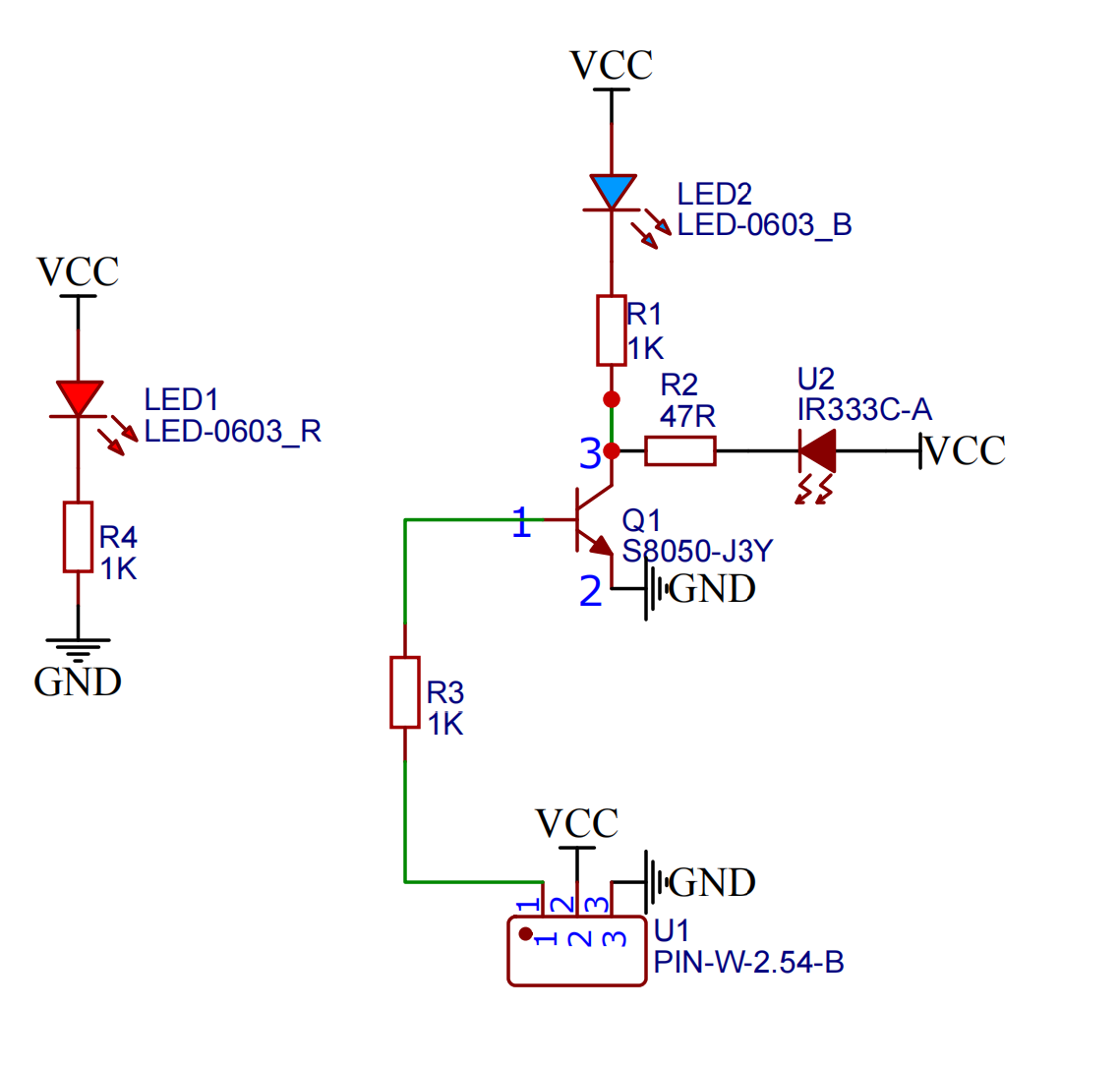

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

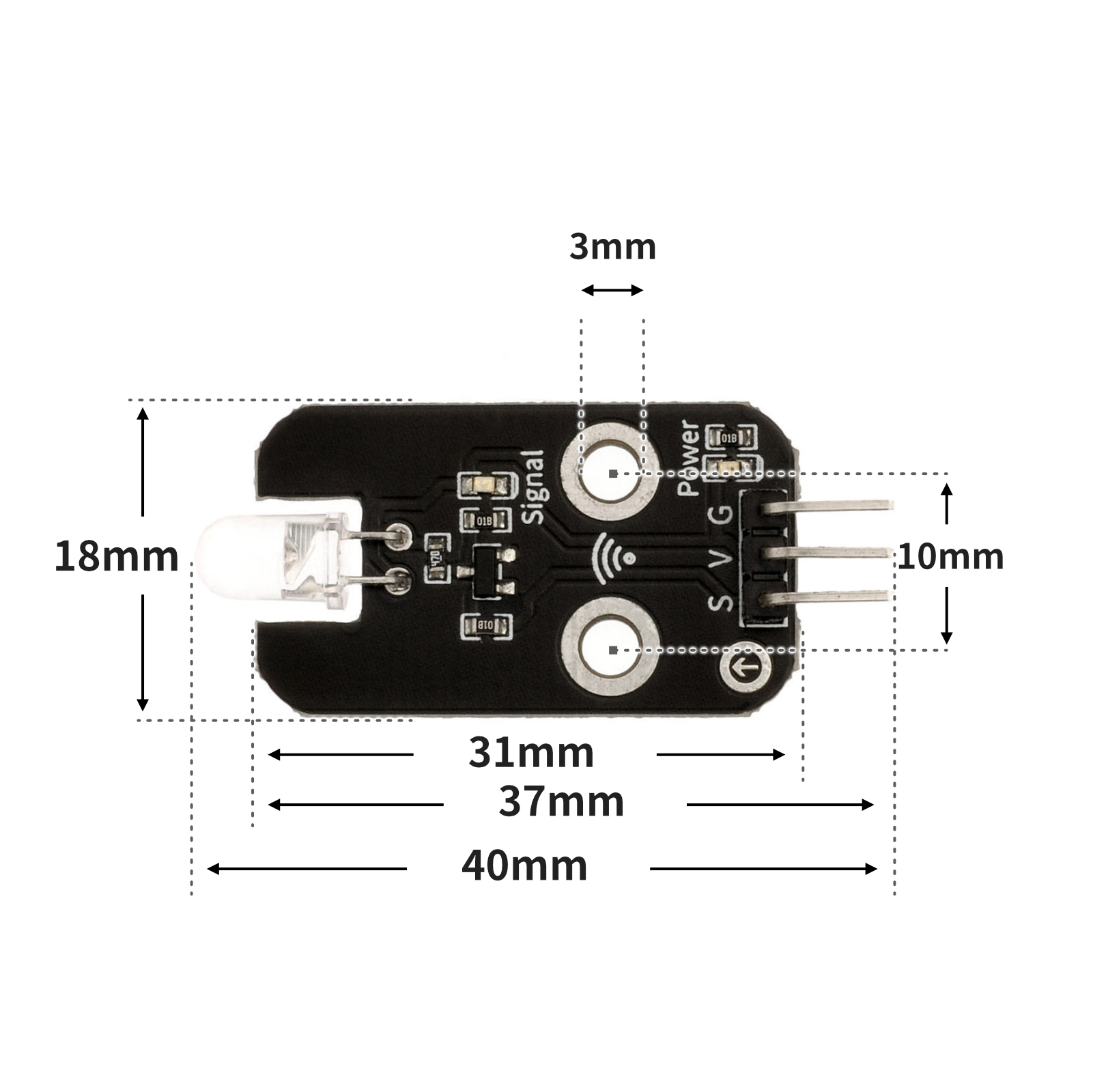

4、电路板尺寸 点这里回到目录
5、添加 Arduino库文件 点这里回到目录

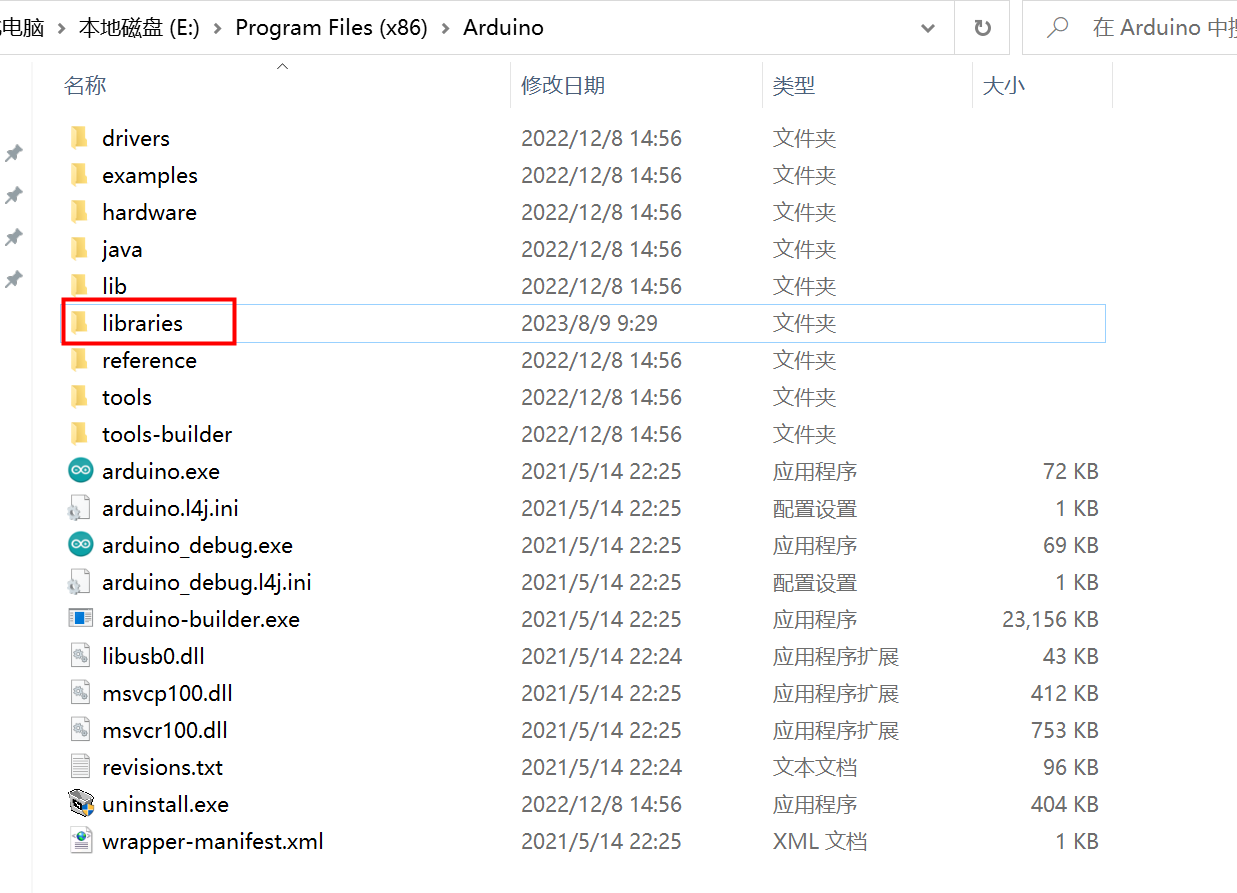

首先找到Arduino库文件夹：

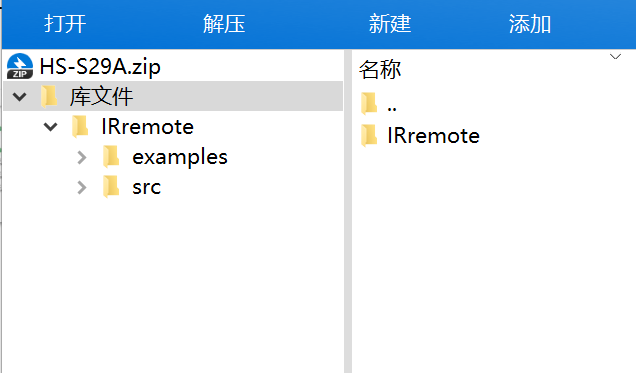

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：
库文件：点击下载
6、Arduino IDE示例程序 点这里回到目录
1.红外信号发送模块程序（相当于红外遥控器）
示例程序：点击下载
#define IR_SEND_PIN 3
#include <IRremote.h>
IRsend irsend;
void setup(){
// 启动发送，并指定引脚；开启Arduino主板L灯反馈；
IrSender.begin(IR_SEND_PIN, DISABLE_LED_FEEDBACK);
pinMode(8, INPUT);
}
void loop(){
// 定义红外发射管脚.
if (!digitalRead(8)) {
while (!digitalRead(8)) {
delay(10);
}
// 发送红外编码值
IrSender.sendNEC(0xFF00,0x45,0 );
}
}
2.红外信号接收模块程序
示例程序：点击下载
#include <IRremote.h>
volatile int a;
const String IR_PROTOCOL_TYPE[] = {
"UNKNOWN",
"PULSE_DISTANCE",
"PULSE_WIDTH",
"DENON",
"DISH",
"JVC",
"LG",
"LG2",
"NEC",
"PANASONIC",
"KASEIKYO",
"KASEIKYO_JVC",
"KASEIKYO_DENON",
"KASEIKYO_SHARP",
"KASEIKYO_MITSUBISHI",
"RC5",
"RC6",
"SAMSUNG",
"SHARP",
"SONY",
"ONKYO",
"APPLE",
"BOSEWAVE",
"LEGO_PF",
"MAGIQUEST",
"WHYNTER"
};
IRrecv irrecv_11(11);
void setup(){
a = 0;
Serial.begin(9600);
pinMode(5, OUTPUT);
irrecv_11.enableIRIn();
}
void loop(){
if (irrecv_11.decode()) {
struct IRData *pIrData = &irrecv_11.decodedIRData;
long ir_item = pIrData->decodedRawData;
String irProtocol = IR_PROTOCOL_TYPE[pIrData->protocol];
Serial.print("IR TYPE:" + irProtocol + "\tVALUE:");
Serial.println(ir_item, HEX);
irrecv_11.resume();
Serial.println(ir_item,HEX);
//按下另一块控制板“D8”按键编码值：BA45FF00。控制开关灯。
if (0xBA45FF00 == ir_item && a == 0) {
digitalWrite(5,HIGH);
a = 1;
} else if (0xBA45FF00 == ir_item && a == 1) {
digitalWrite(5,LOW);
a = 0;
}
} else {
}
}
7、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载

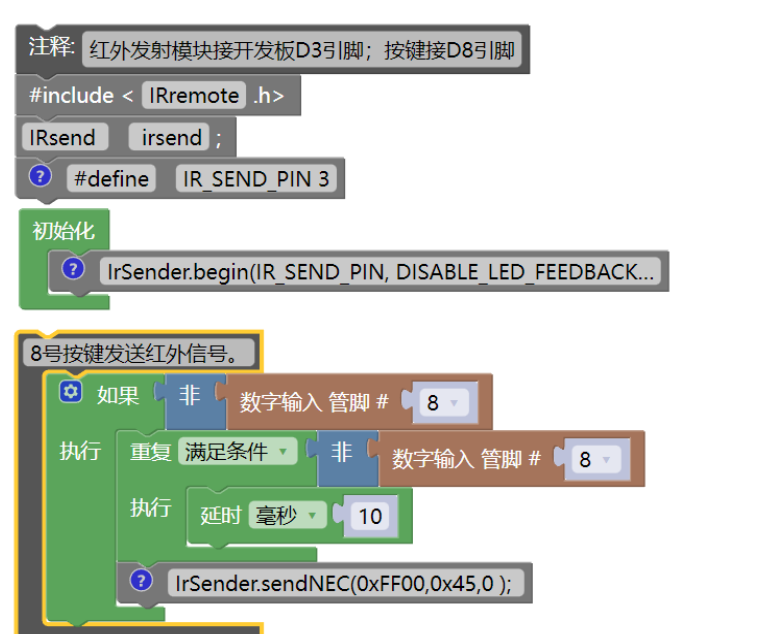

1.红外信号发送模块程序（相当于红外遥控器）

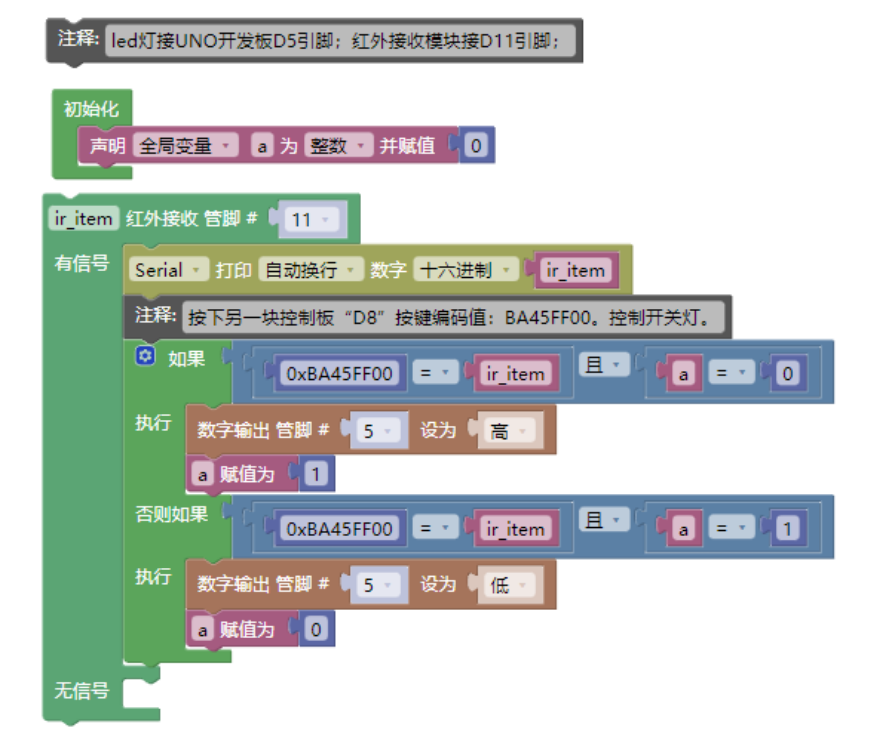

2.红外信号接收模块程序
8、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *2
- USB type-c 数据线 *2
- LED灯模块（HS-F08A）*1
- 红外信号发送模块（HS-S29A）*1
- 按键开关模块（HS-KEY1B）*1
- 红外接收模块（HS-S23A）*1
- 1P母对母杜邦线 *12条 或 3P母对母杜邦线 *4条

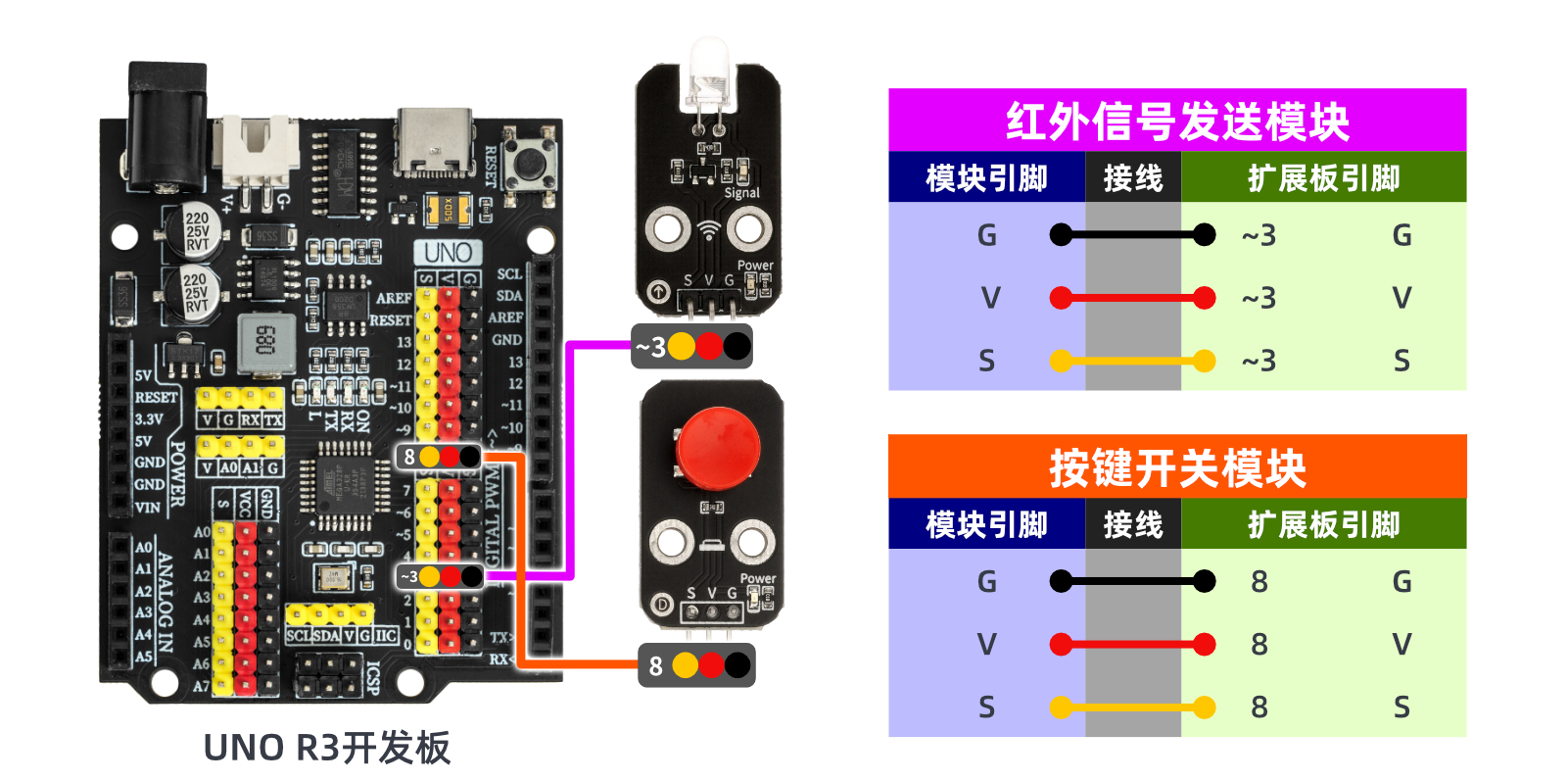

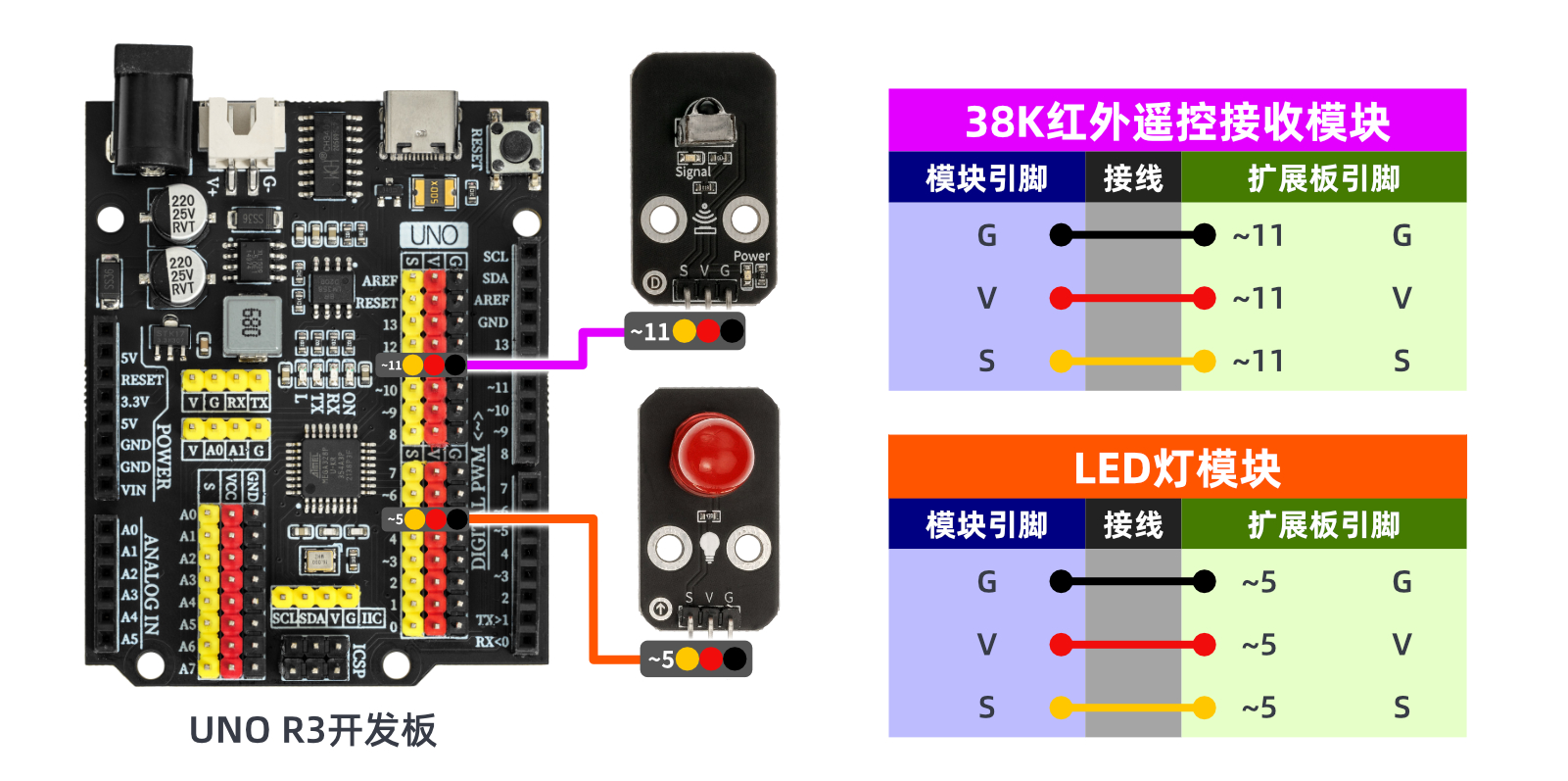

电路接线图：
10、视频教程 点这里回到目录
视频教程：点击查看

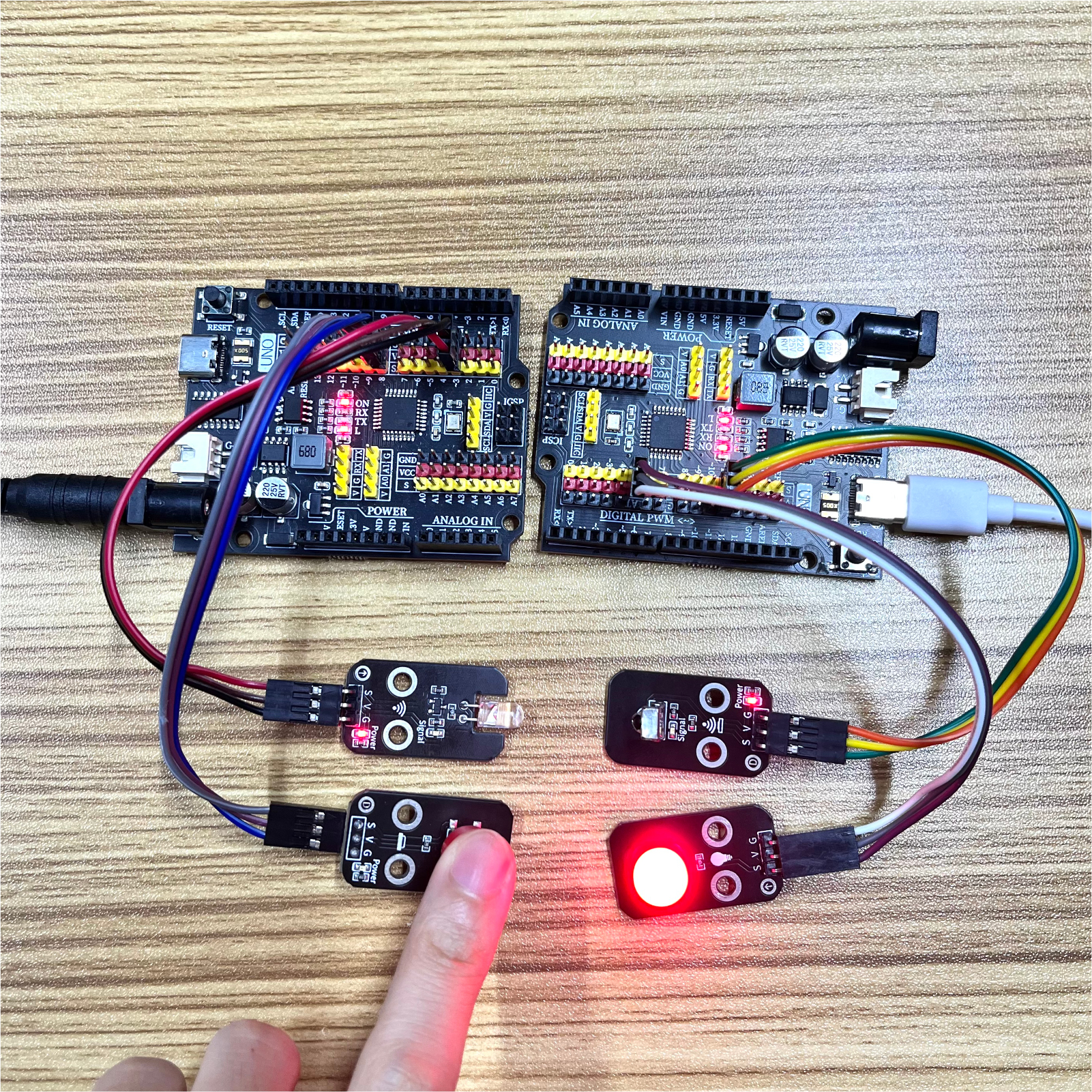

11、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，再将红外信号发送实验按照文档描述接线 ，并用另一块Arduino UNO 开发板烧录红外接收程序，上电就可以看到发射和接收的效果。
