HS-S30L 时钟模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 添加Arduino库文件
  9. 视频教程
  10. 测试结论

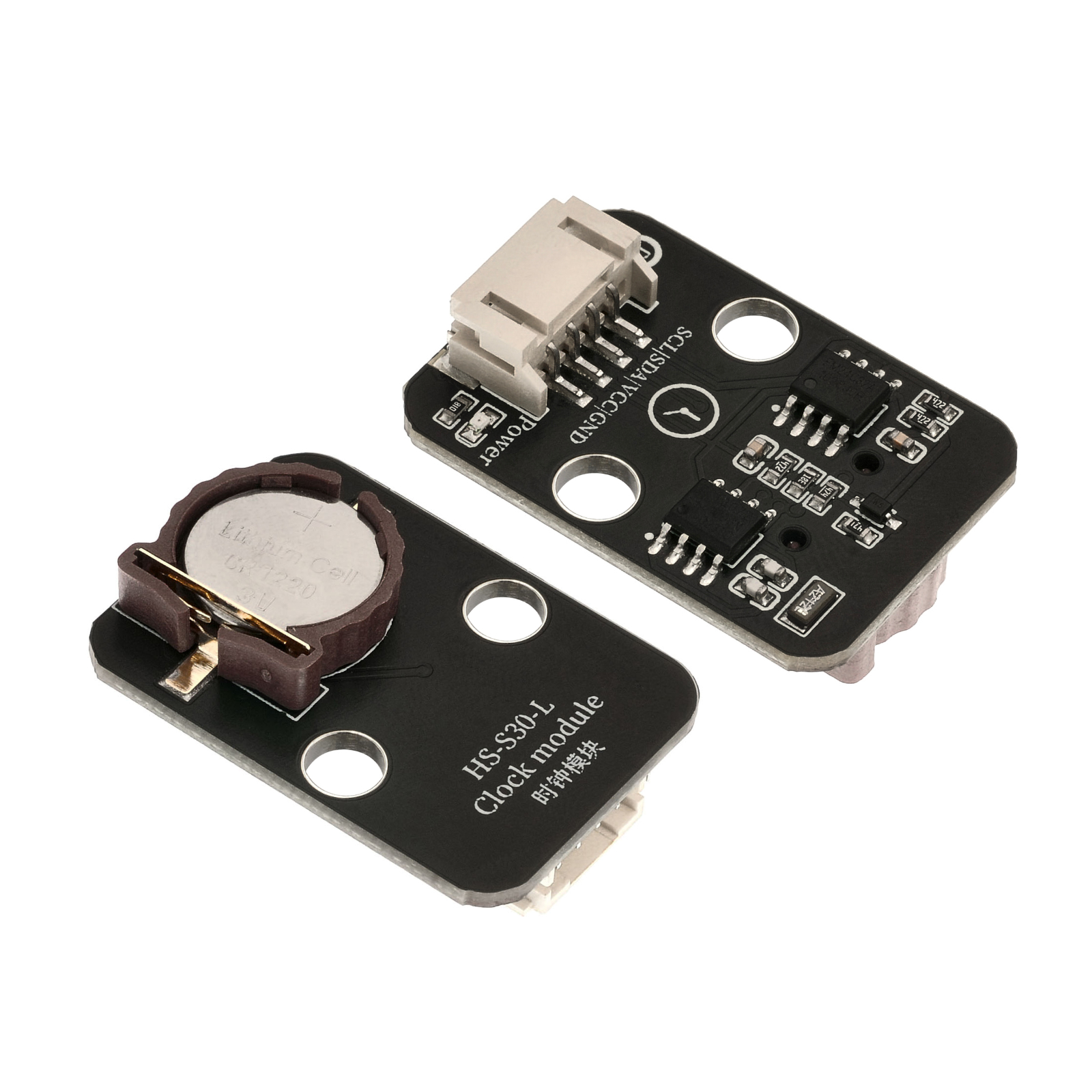

1、介绍 点这里回到目录

DS1307时钟模块是一款低功耗,具有56字节非失性RAM的全BCD码时钟日历实时时钟芯片,地址和数据通过两线双向的串行总线的传输,芯片可以提供秒,分,小时等信息,每一个月的天数能自动调整。AM/PM 标志位决定时钟工作于24小时或12小时模式,芯片有一个内置的电源感应电路,具有掉电检测和电池切换功能。DS1307时钟模块是一个集成了数字时钟的传感器,用户可以自己去编写程序,做成一个电子时钟。

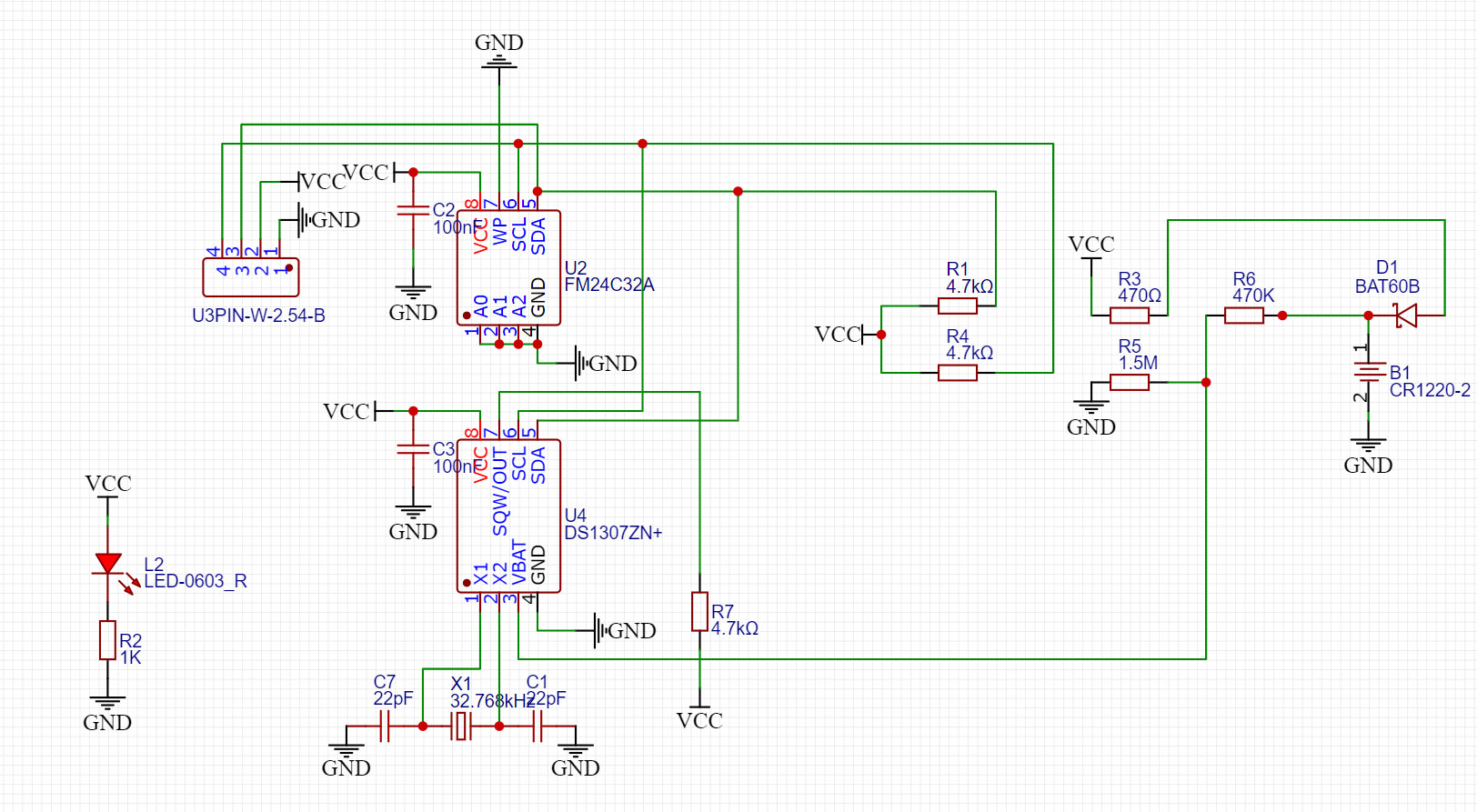

2、原理图 点这里回到目录

HS-S30L 时钟模块


3、模块参数 点这里回到目录

引脚名称 描述
GND GND(电源输入负极)
VCC VCC(电源输入正极)
SDA 串行数据引脚
SCL 串行时钟引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 端子线

  • 安装方式:螺丝固定/乐高搭建


4、电路板尺寸 点这里回到目录

HS-S30L 时钟模块


5、Arduino IDE示例程序 点这里回到目录

示例程序:点击下载

#include <RtcDS1307.h>
#include <Wire.h>

RtcDS1307<TwoWire> Rtc(Wire);

void setup(){
  Serial.begin(9600);
  Rtc.Begin();
  Rtc.SetIsRunning(true);
  Rtc.SetDateTime(RtcDateTime(__DATE__, __TIME__));
}

void loop(){
  //DS1307时钟模块接开发板llc(A4,A5)

  Serial.print(String(String("Date") + String(":")) + String(String(Rtc.GetDateTime().Year()) + String("-")) + String(String(Rtc.GetDateTime().Month()) + String("-")) + String(String(Rtc.GetDateTime().Day()) + String("-")));
  Serial.println(String(String("Time") + String(":")) + String(String(Rtc.GetDateTime().Hour()) + String("-")) + String(String(Rtc.GetDateTime().Minute()) + String("-")) + String(Rtc.GetDateTime().Second()));

}

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

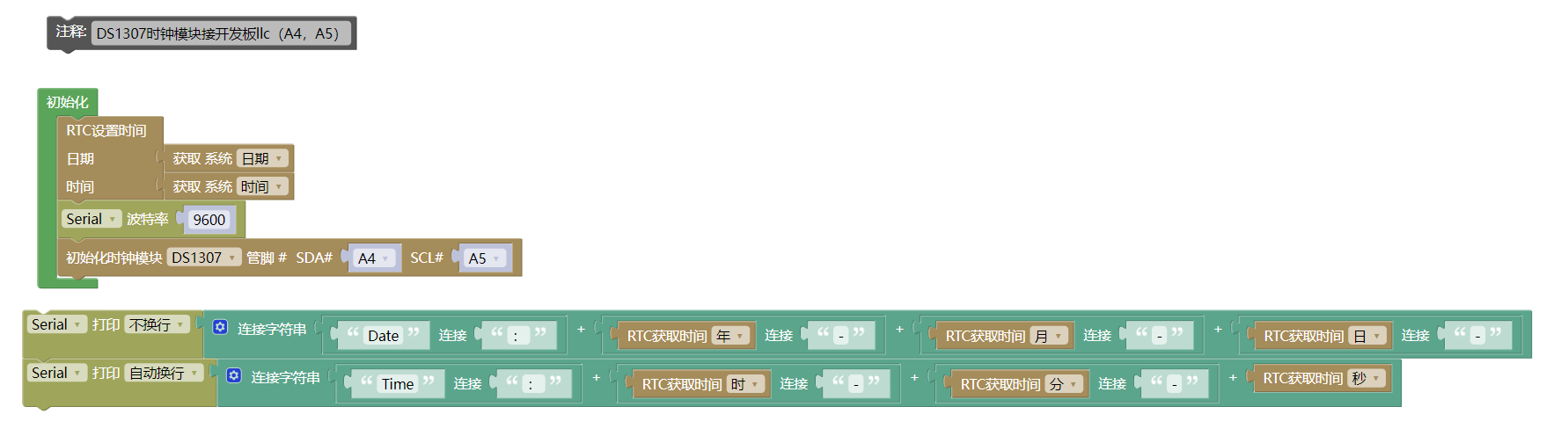

示例程序:点击下载

HS-S30L 时钟模块


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 时钟模块(HS-S30L)*1
  • PH2.0 4P端子转杜邦线 *1

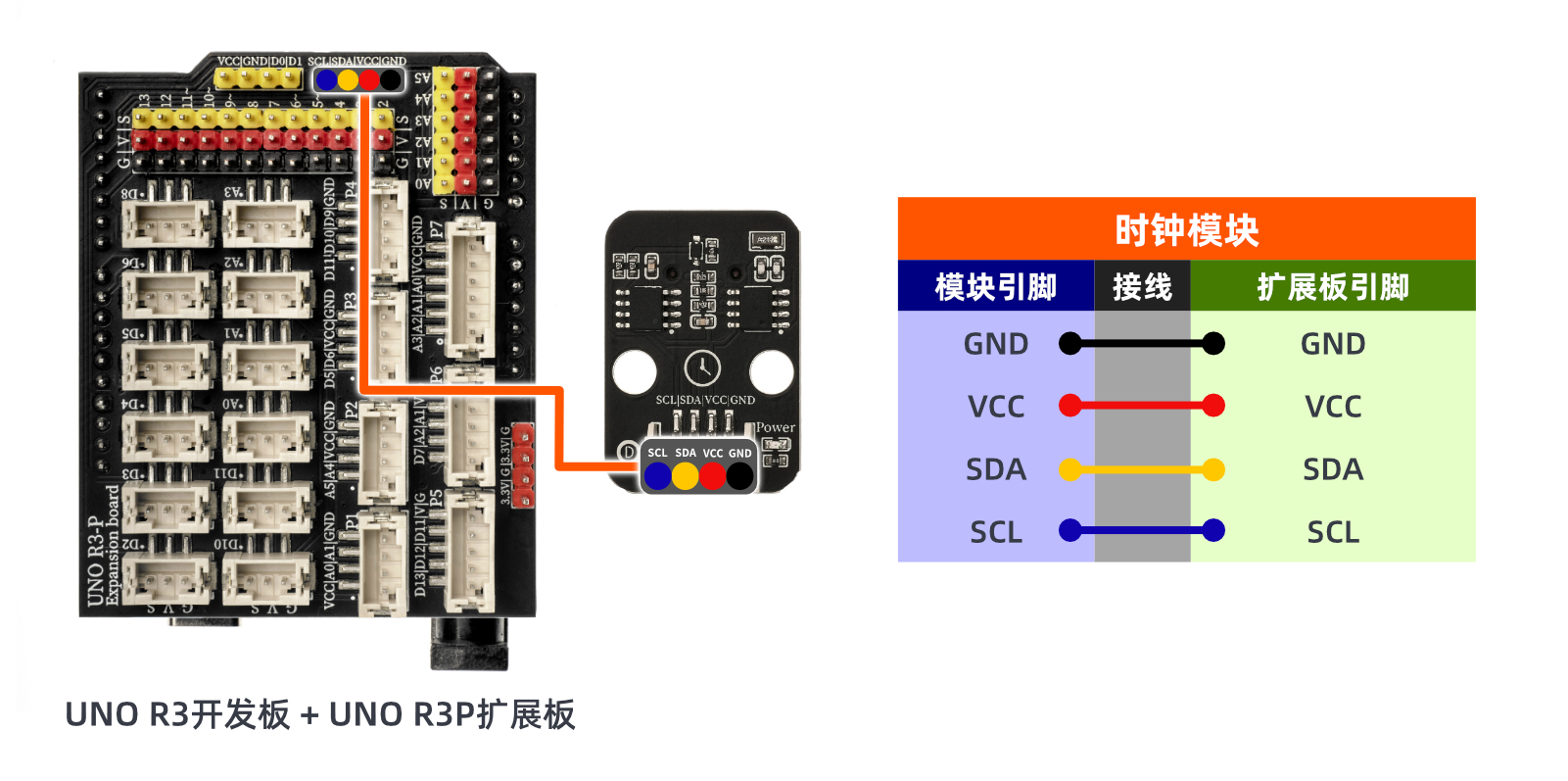

电路接线图:

HS-S30L 时钟模块


8、添加 Arduino库文件 点这里回到目录

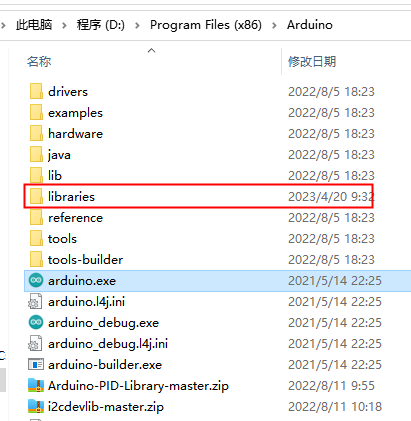

首先找到Arduino库文件夹:

HS-S30L 时钟模块

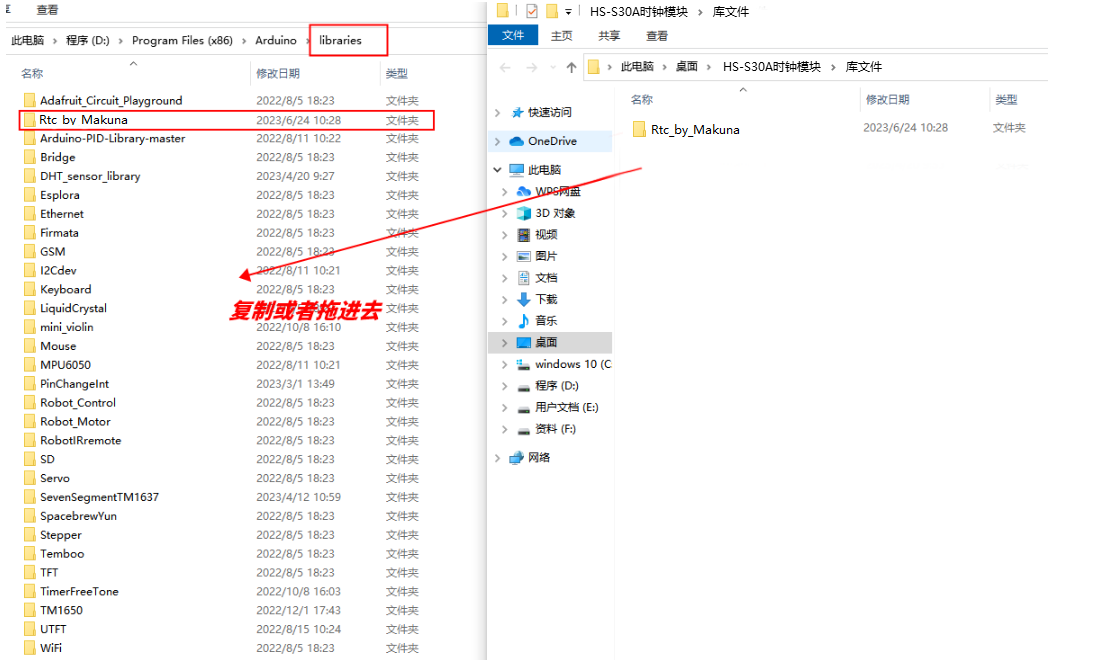

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:

HS-S30L 时钟模块

库文件:点击下载

9、视频教程 点这里回到目录

视频教程:点击查看


10、测试结论 点这里回到目录

HS-S30L 时钟模块

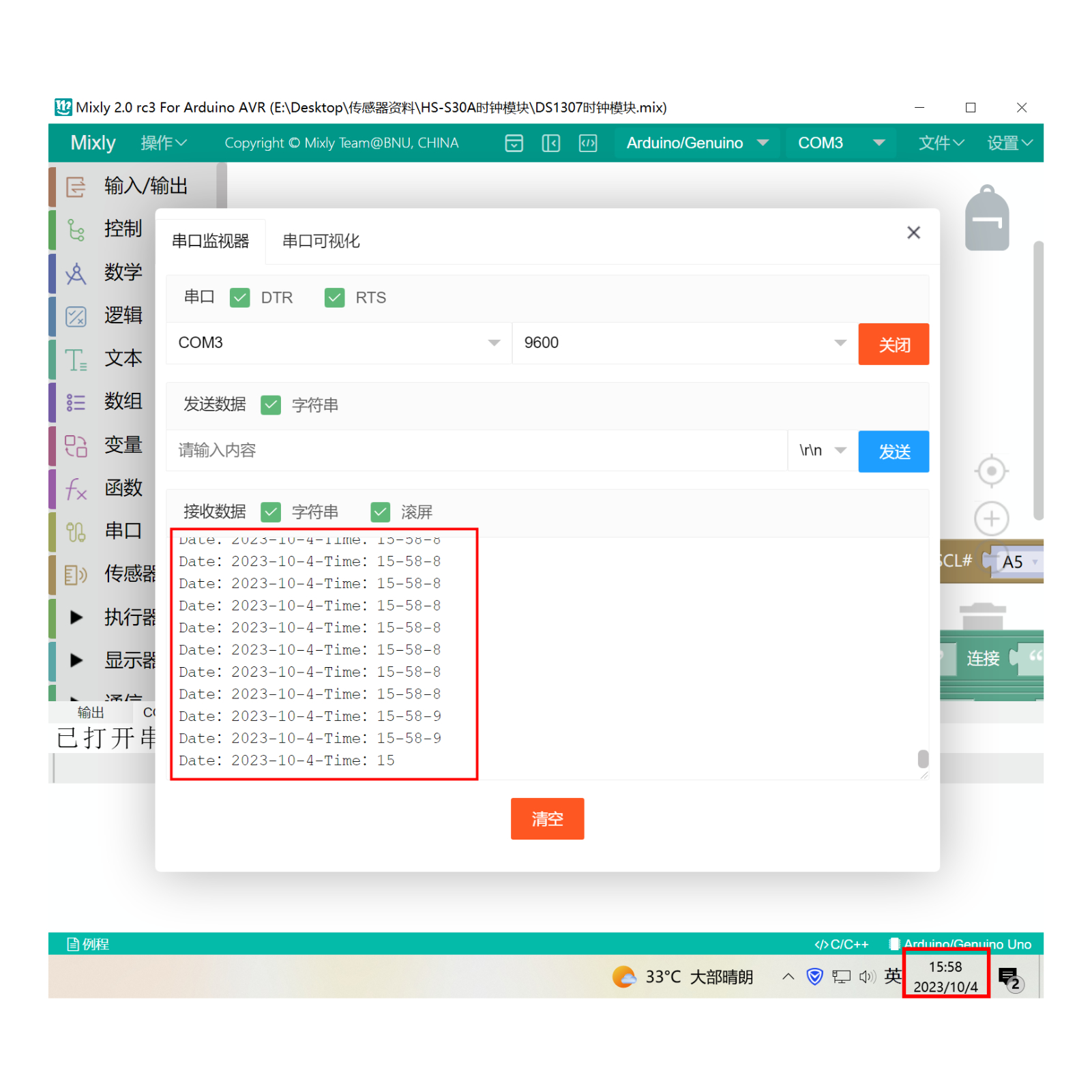

器件连接好线之后,将上述程序上传到 Arduino UNO 开发板之后, 打开Mxily串口监视器,串口打印DS1307时钟模块读取系统时间当前的日期和时间。


点这里回到目录
