HS-F17A 继电器模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

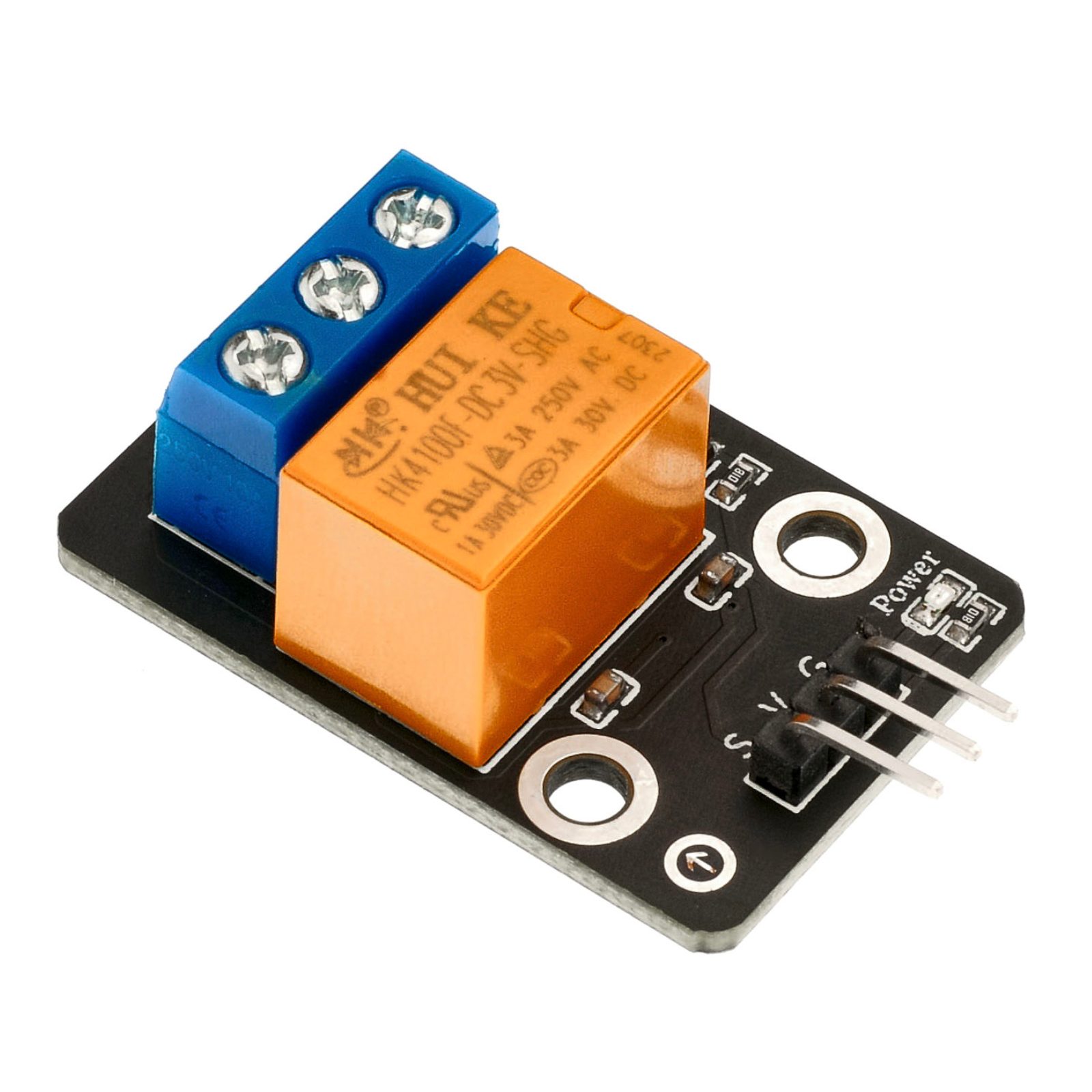

1、介绍 点这里回到目录

继电器由铁芯、线圈、衔铁、触点簧片等组成的。在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路,为低压控制电路和高压工作电路。

  1. 信号输入端有高电平信号时,公共端与常开端会导通。
  2. 可以直接控制各种设备和负载。
  3. 具有电源和继电器动作指示,吸合亮,断开不亮。
  4. 有一个常开和一个常闭触点。
  5. 控制直流或者交流信号,可以控制220V交流负载。

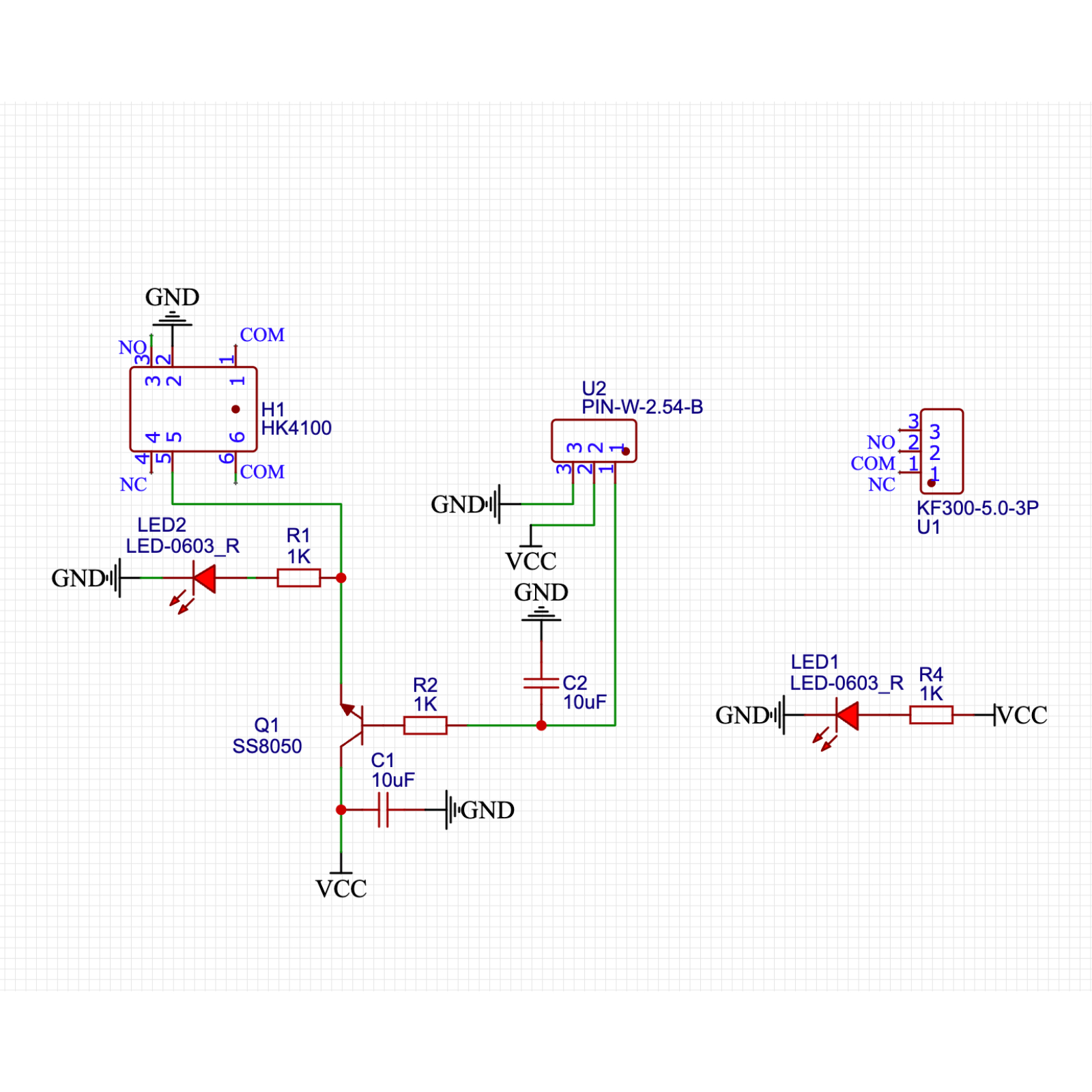

2、原理图 点这里回到目录

HS-F17A 继电器模块


3、模块参数 点这里回到目录

引脚名称 描述
G

GND 地线

V

5V电源引脚

S

模拟引脚

COM

公共端

ON

常开端

NC

常闭端

  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

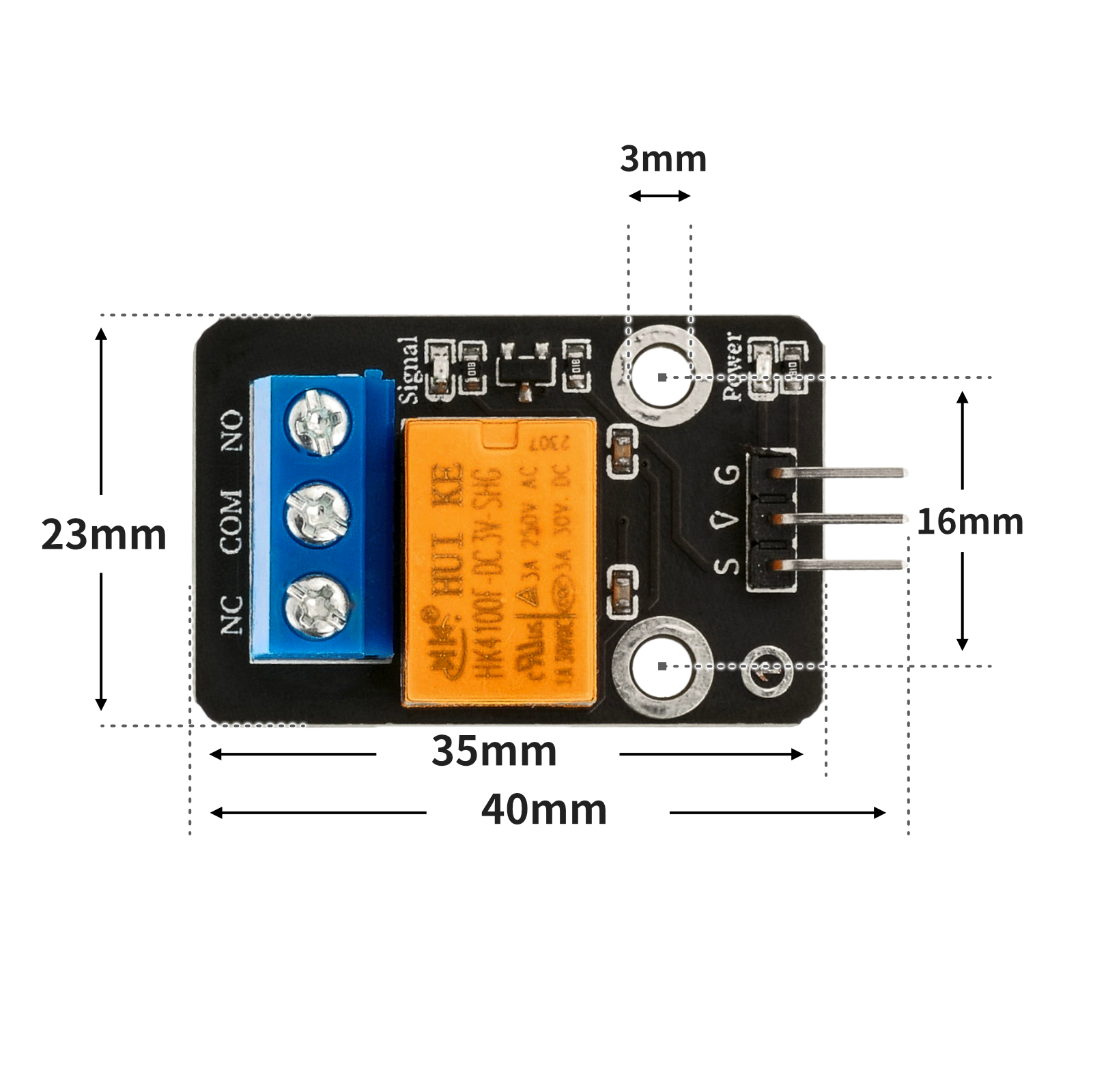

4、电路板尺寸 点这里回到目录

HS-F17A 继电器模块


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
 pinMode(6, OUTPUT);
}
void loop(){
 //继电器接D6
 digitalWrite(6,HIGH);
 delay(1000);
 digitalWrite(6,LOW);
 delay(1000);
}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep(1)
pin2.value(0)
time.sleep(1)

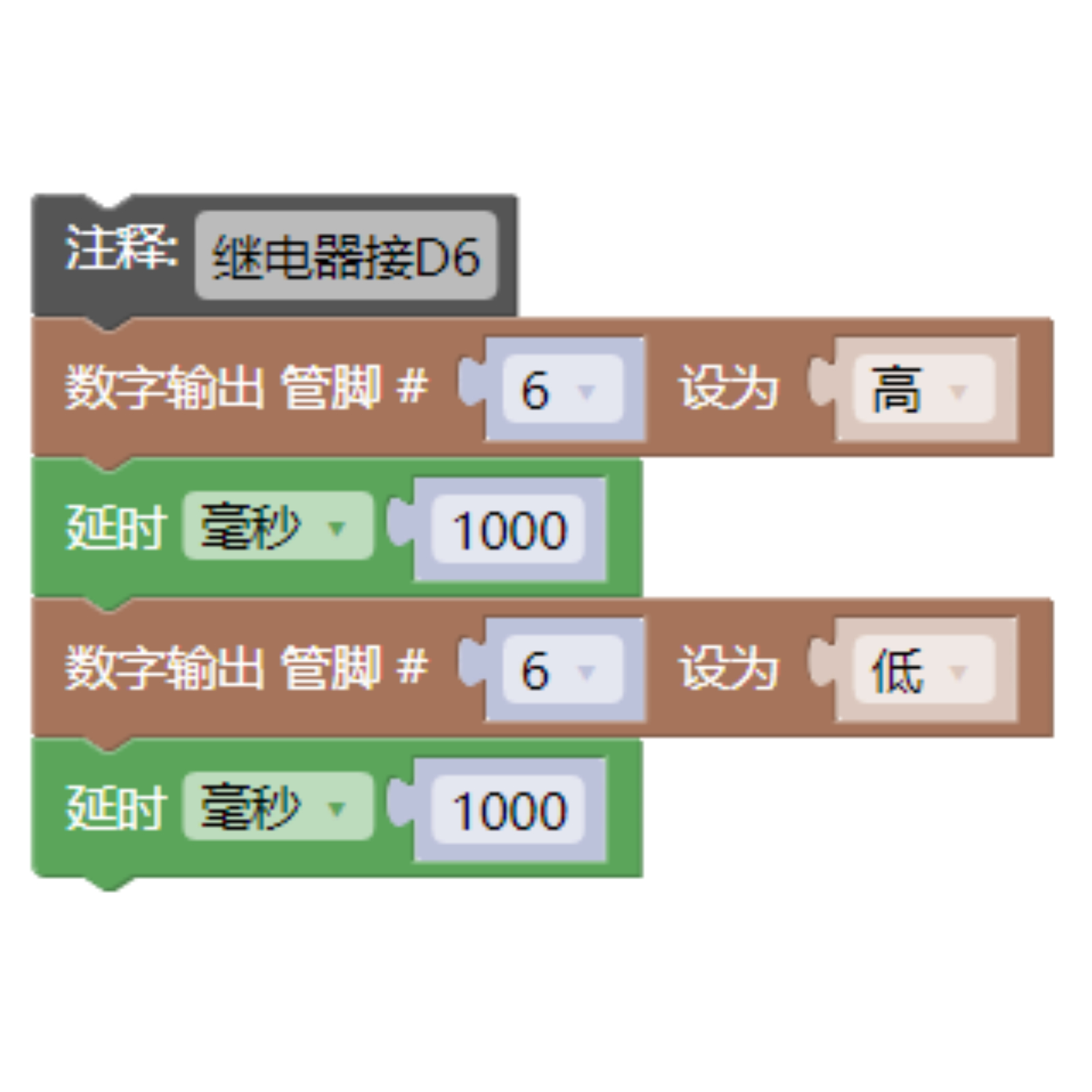

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-F17A 继电器模块

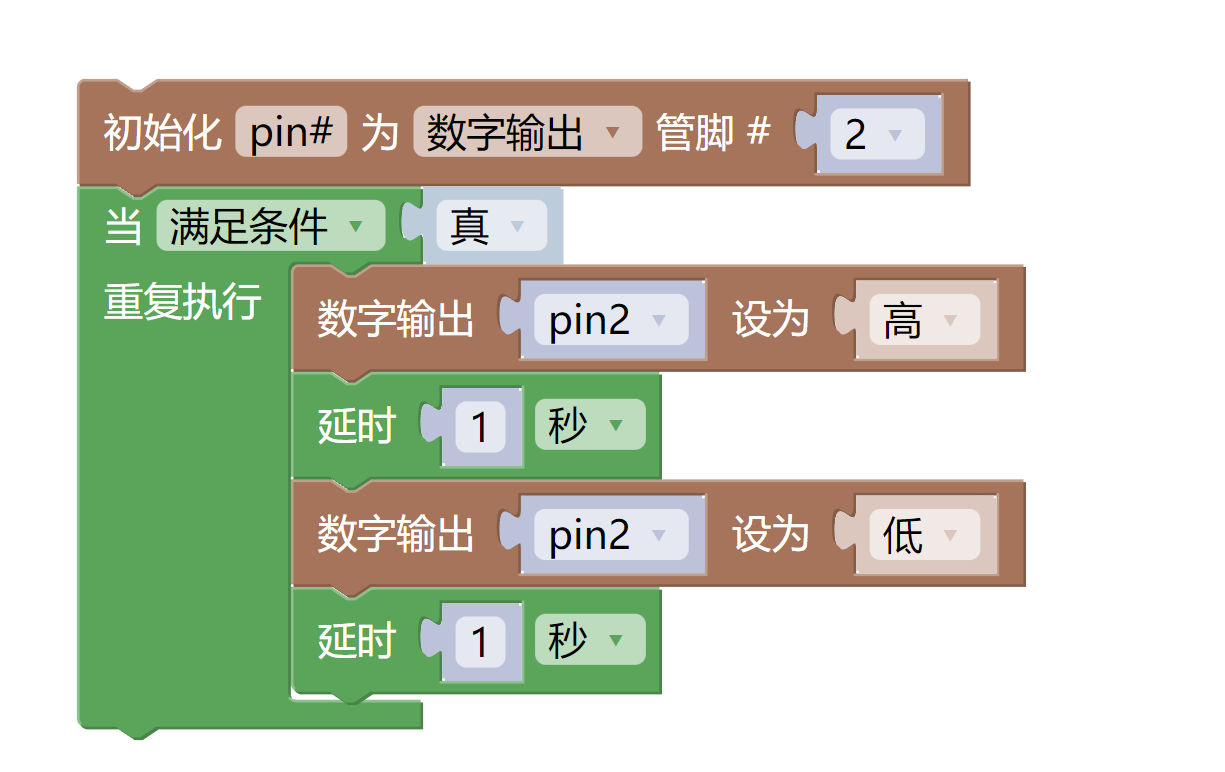

示例程序(ESP32开发板):点击下载

HS-F17A 继电器模块


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 继电器模块(HS-F17A)*1
  • 1P母对母杜邦线 *3条 或3P母对母杜邦线 *1条

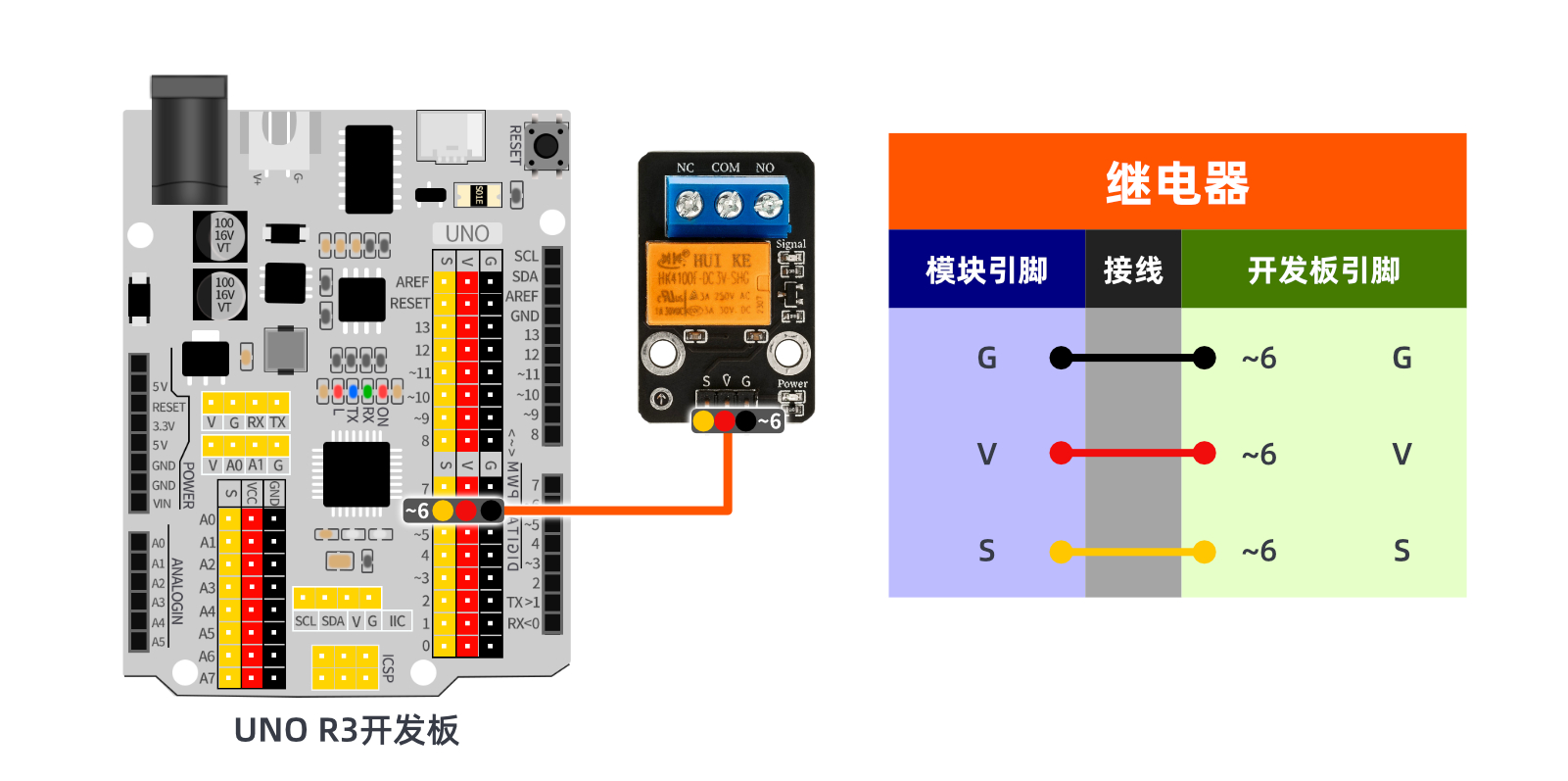

电路接线图:

HS-F17A 继电器模块


8、视频教程 点这里回到目录

视频教程:点击查看

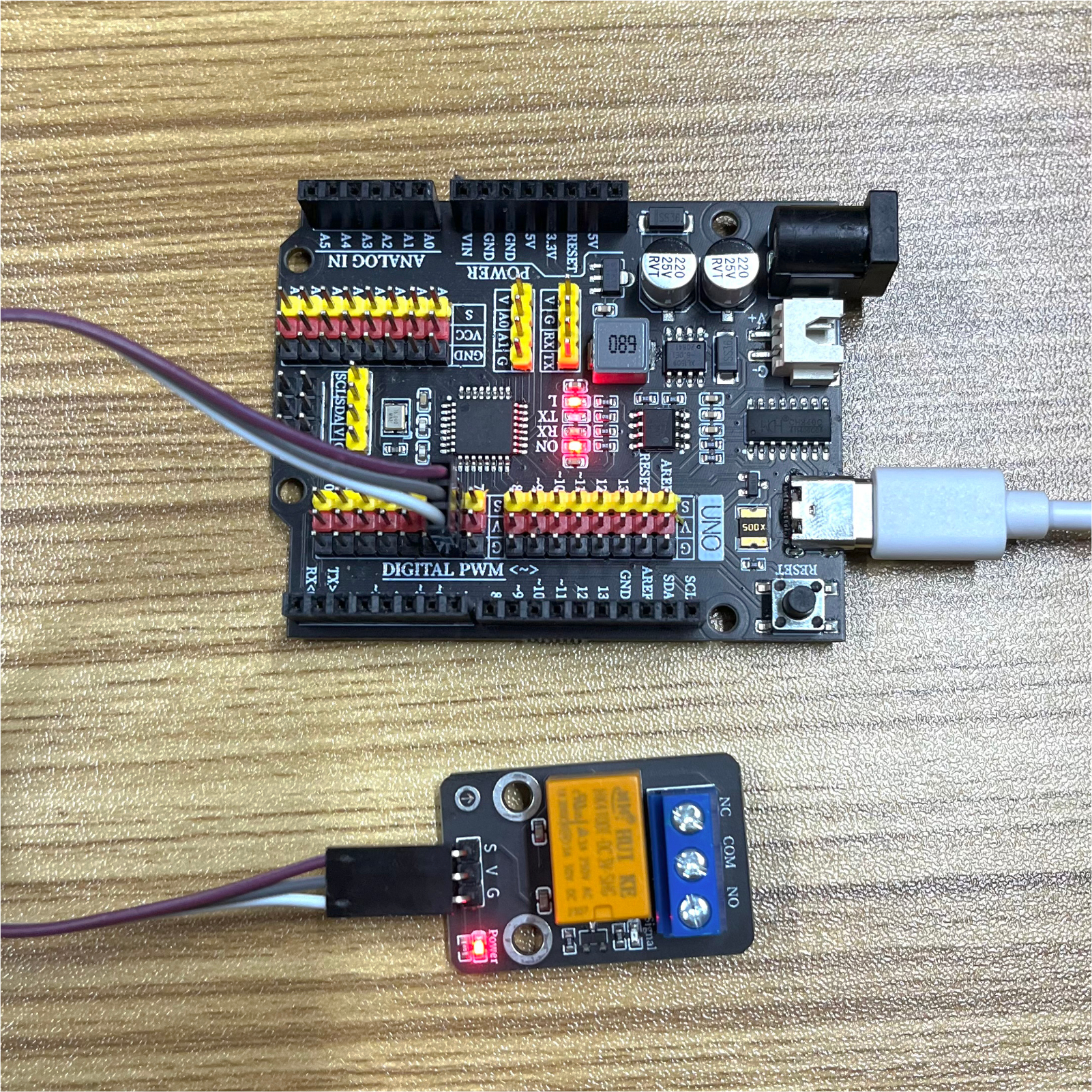

9、测试结论 点这里回到目录

HS-F17A 继电器模块

器件连接好线之后,将上述程序上传到 Arduino UNO 开发板之后,当继电器触点闭合时,信号灯亮起;当它们触电断开时,信号灯熄灭。
