产品简介：

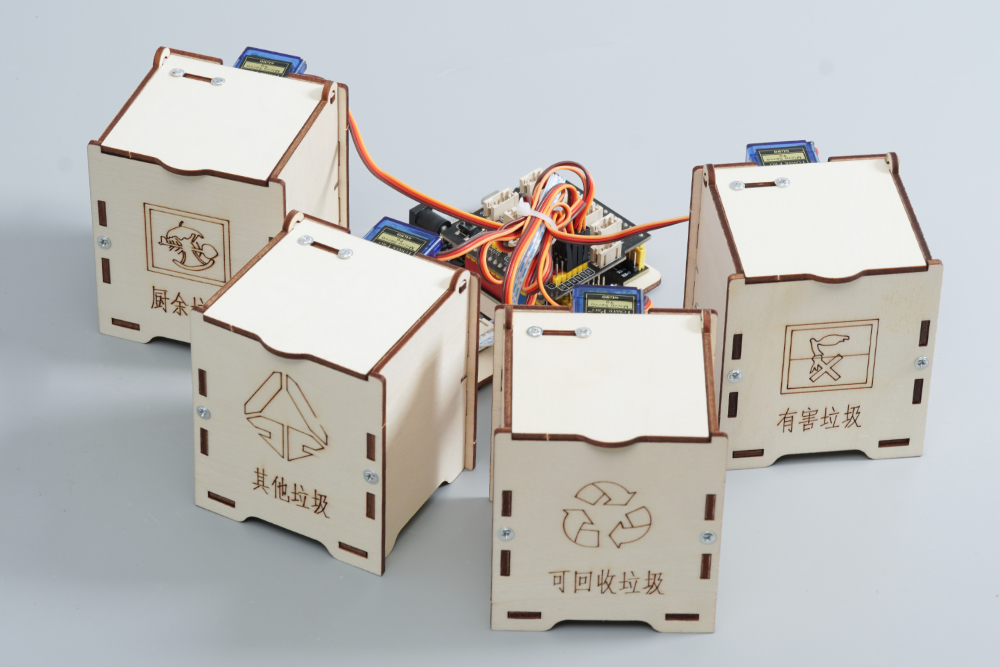

智能语音识别垃圾桶是一款由HS-S57-L SU-03T语音识别控制模块、舵机等配件组合而成的套件。随着智能家居技术的快速发展,将语音交互应用于日常生活中的小型家用设备已经成为一种趋势。本项目套件是一款智能垃圾桶,通过语音识别技术实现用户语音指令对垃圾桶盖的开合控制。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能语音识别垃圾桶 。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性!

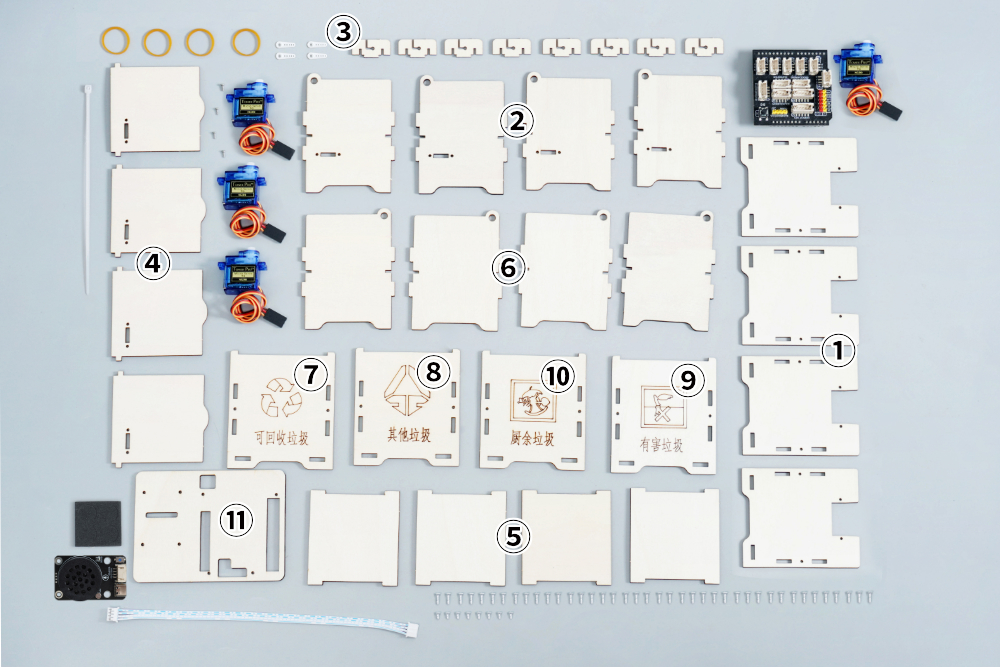

STEP：1
准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。

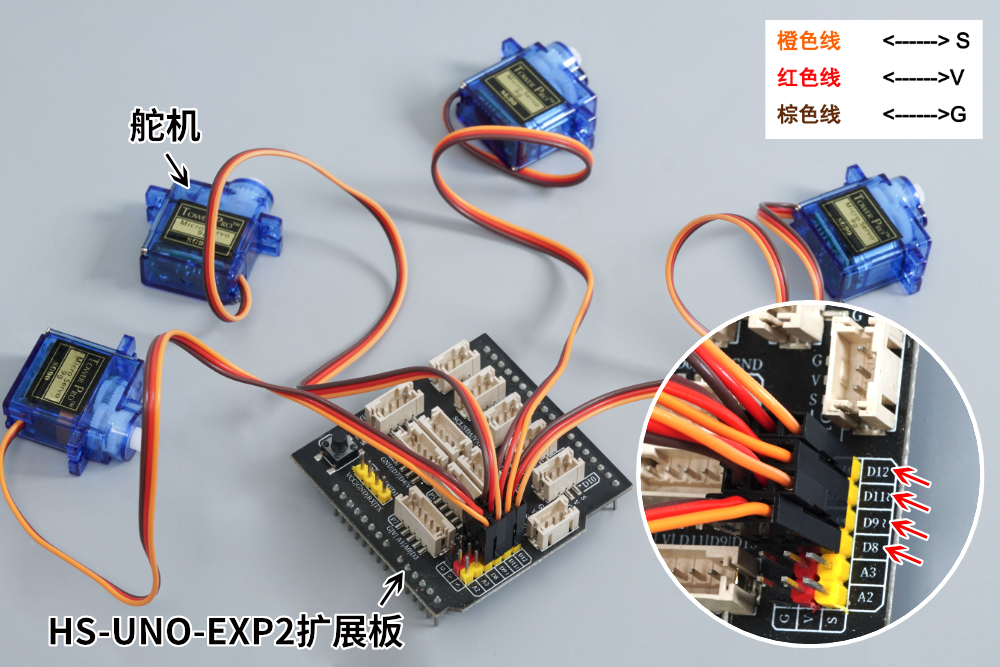

STEP：2
2.把四个舵机导线分别插入HS-UNO-EXP2扩展板上的【D8】【D9】【D11】【D12】接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：3
把HS-UNO-EXP2扩展板插入UNO-R3开发板上。

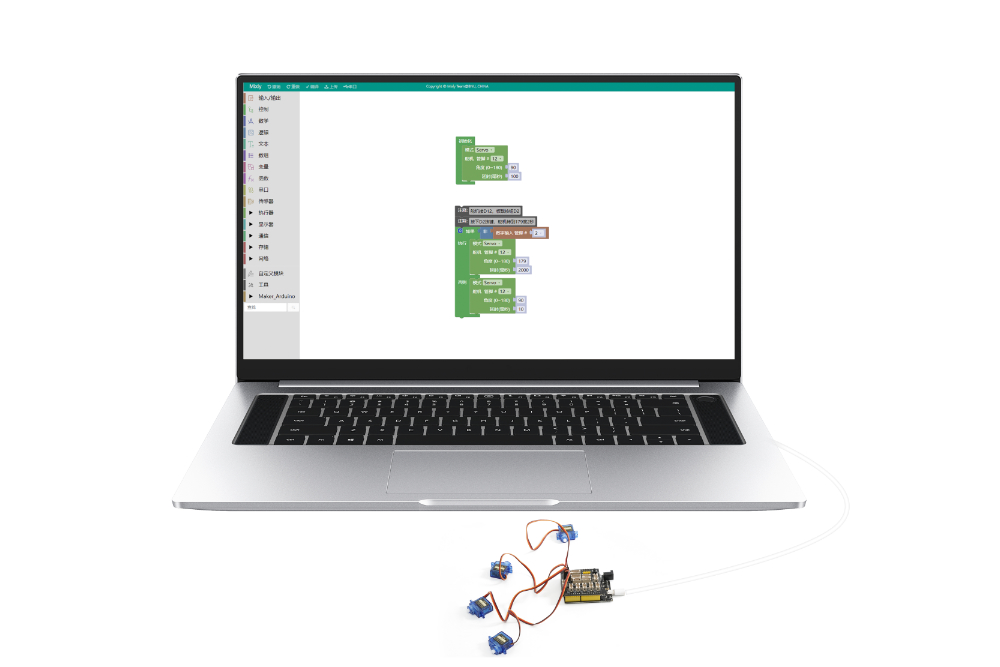

STEP：4
使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3开发板上。程序上传完成之后，把舵机和HS-UNO-EXP2扩展板开发板拔下来。（米思齐Mixly软件前往 软件下载与安装指导 - Hello STEM 创客平台 下载）警告：不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败！

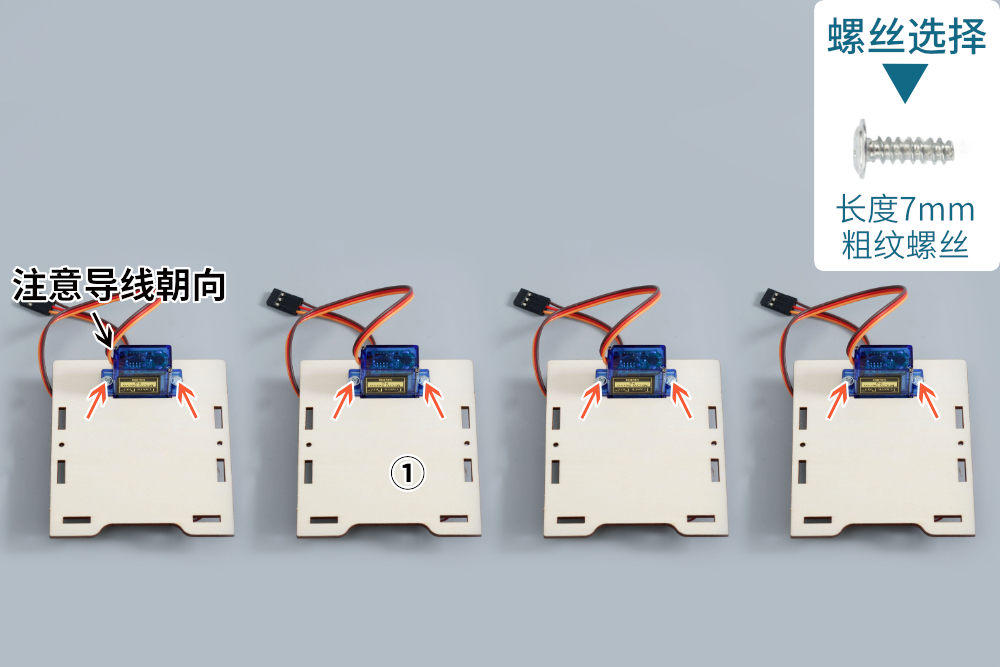

STEP：5
用7mm粗纹螺丝把舵机安装在①号板上。注意:参照上图，制作四个。

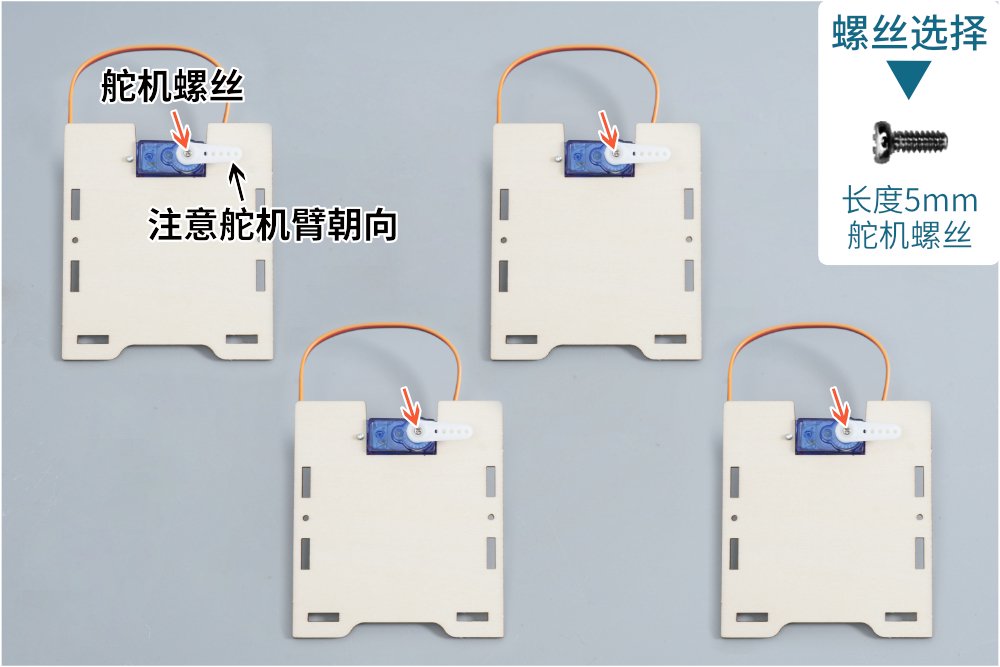

STEP：6
用5mm舵机螺丝把四个舵机臂分别安装在四个舵机上，舵机螺丝在舵机袋子里。注意:请务必断电情况下安装舵机盘(臂)，舵机通电时候不要有机械阻力(如拧螺丝、掰、扯。)，阻力大于舵机扭力会发烫烧坏舵机。

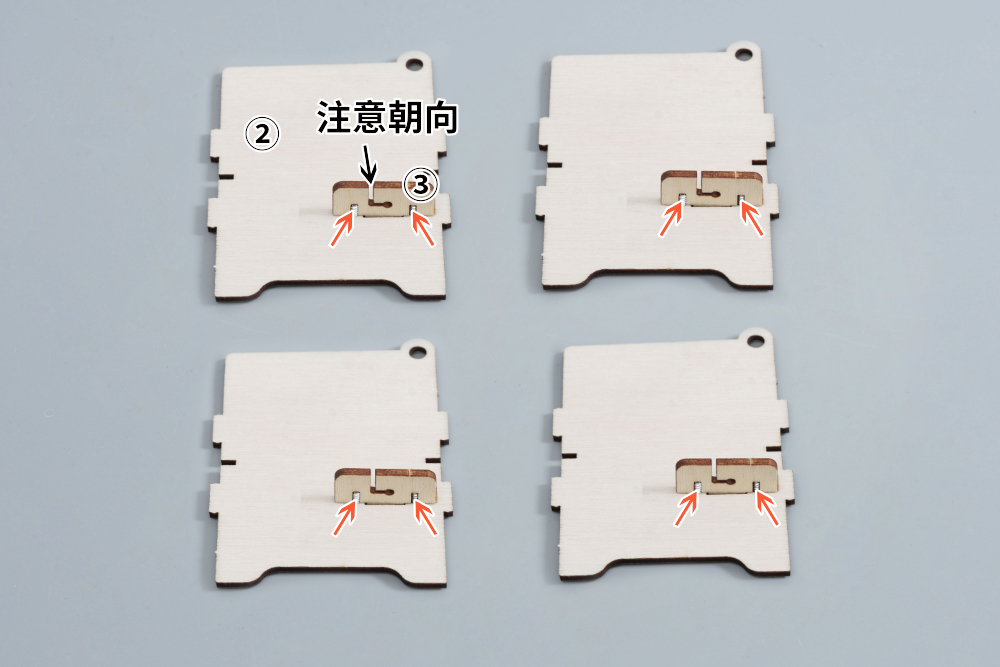

STEP：7
用7mm粗纹螺丝把③号板安装在②号板上。注意:参照上图，制作四个。

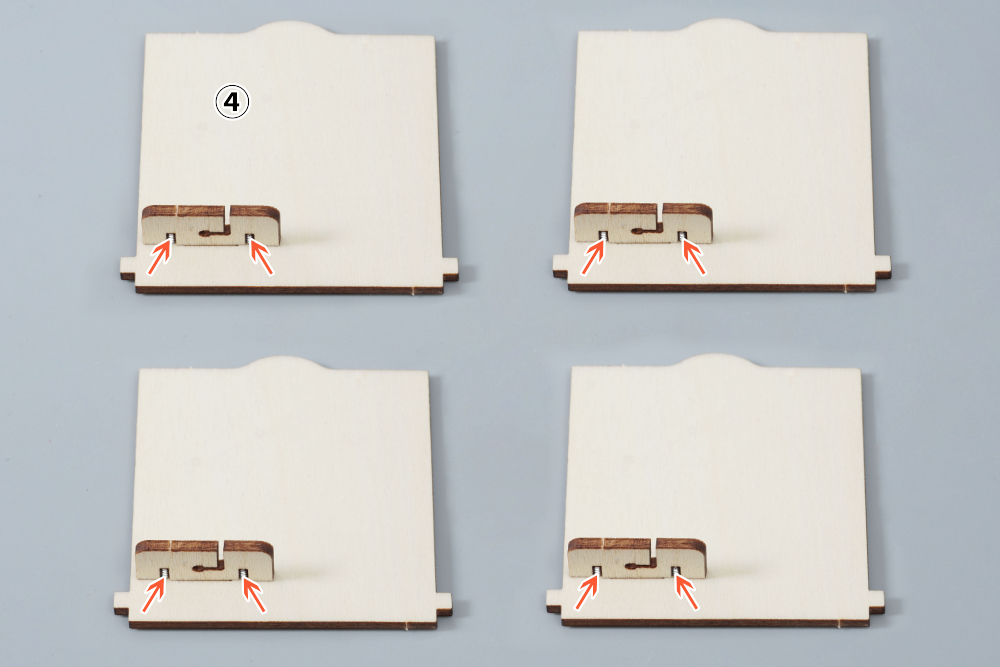

STEP：8
用7mm粗纹螺丝把③号板安装在④号板上。注意:参照上图，制作四个。

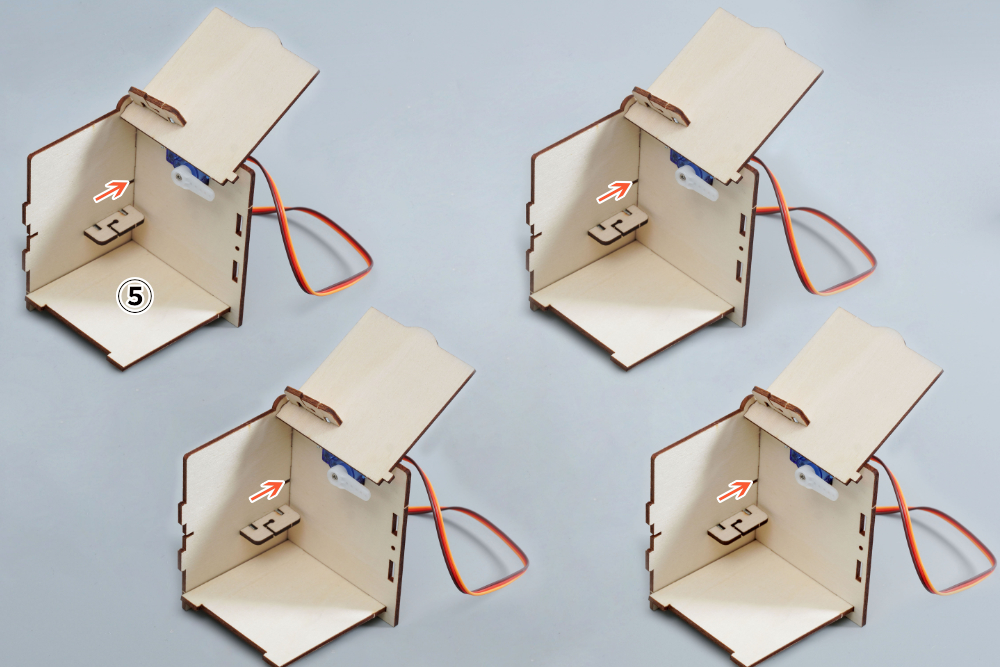

STEP：9
首先用7mm粗纹螺丝把②号板安装在①号板上，然后把⑤号板安装在①号板上，最后把④号板卡入②号板的孔洞。注意:参照上图，制作四个。
STEP：10
首先把④号板卡入⑥号板，然后用7mm粗纹螺丝把⑥号板安装在①号板上。注意:参照上图，制作四个。

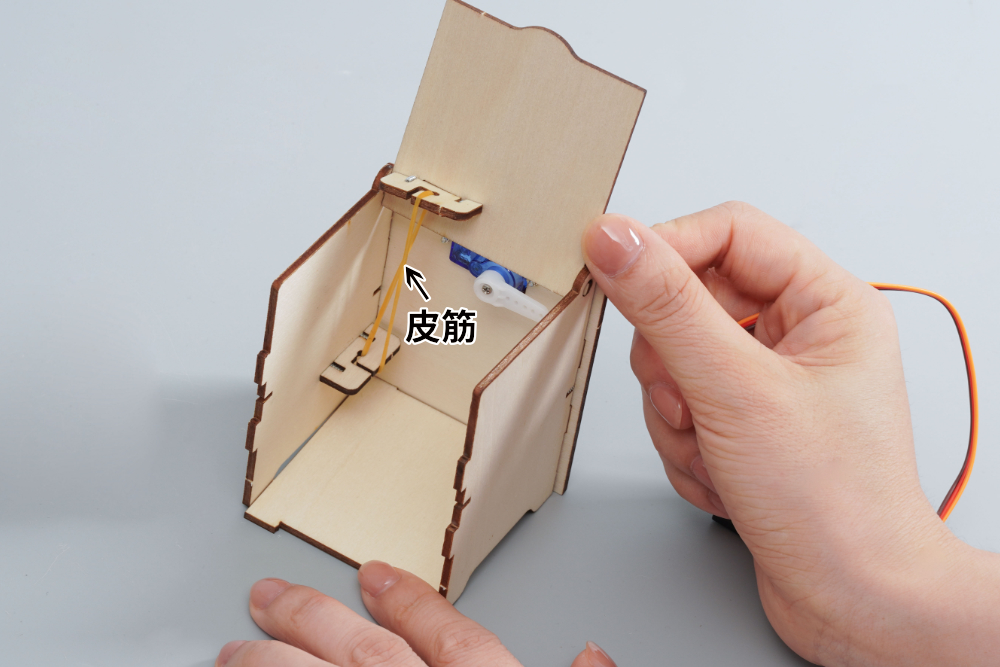

STEP：11
把皮筋套入两块③号板上。（需要把四根皮筋都套好）

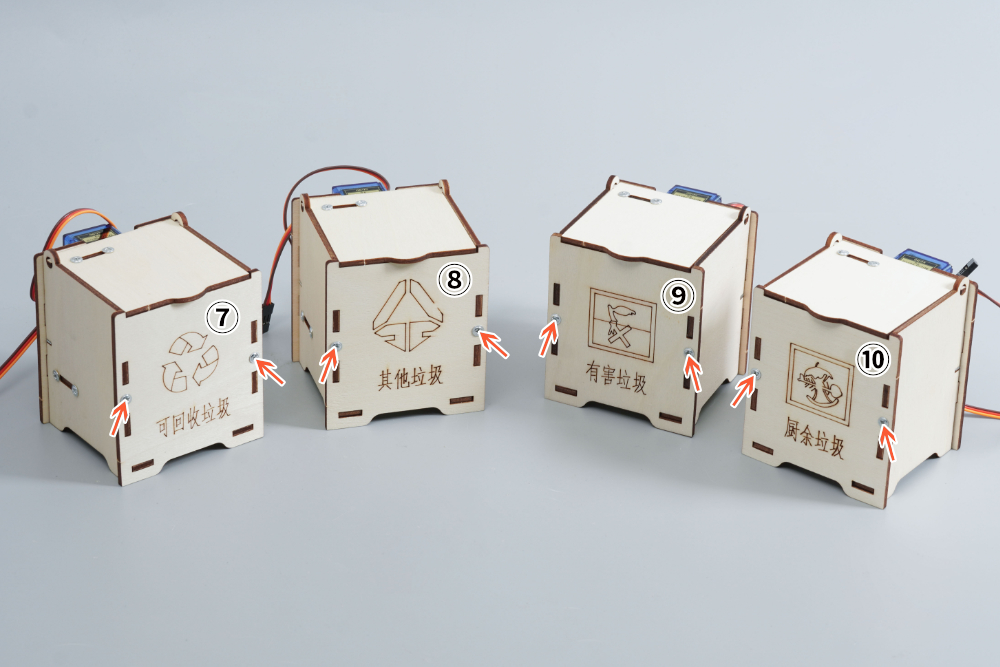

STEP：12
参照上图用7mm粗纹螺丝把⑦、⑧、⑨、⑩号板分别安装在四份②、⑥、⑤号板上。
STEP：13
用4mm粗纹螺丝把HS-S57-L SU-03T语音识别控制模块和UNO-R3开发板安装在⑪号板上。

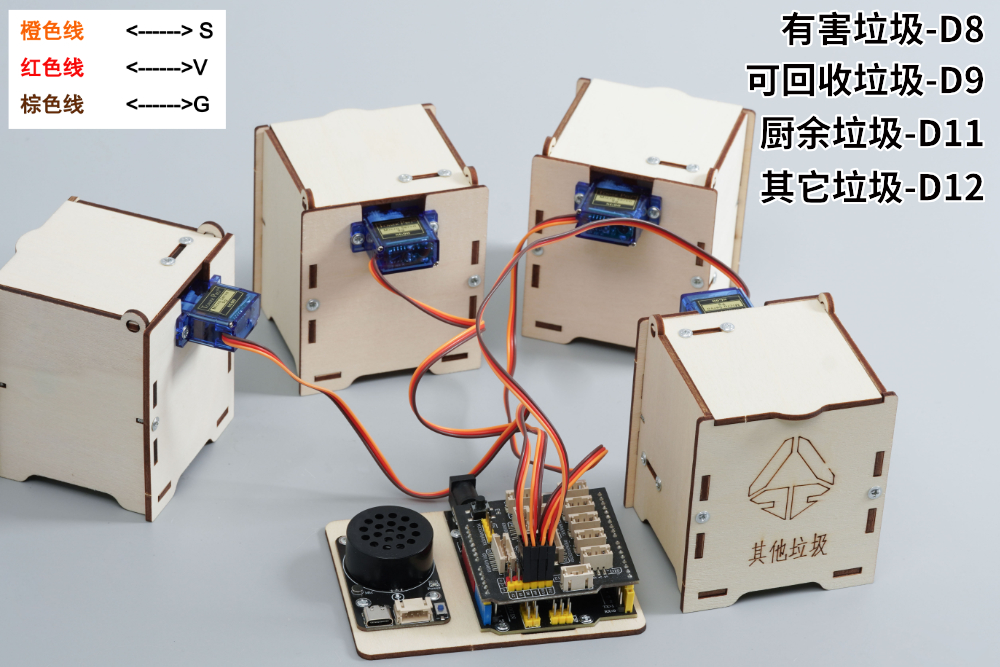

STEP：14
参照上图，首先把有害垃圾的舵机插入D8，可回收垃圾的舵机插入D9，厨余垃圾的舵机插入D11，其它垃圾的舵机插入D12，最后把HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP：15
把4P双头端子线一头插入HS-UNO-EXP2扩展板的P3接口上另一头插入语音识别控制模块上。

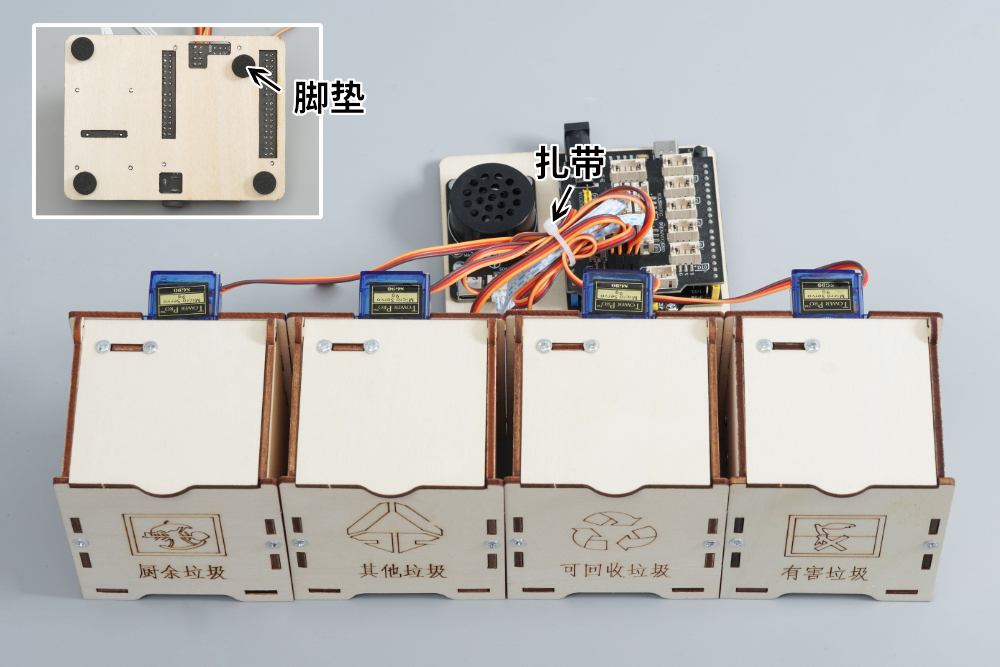

STEP：16
首先在⑪号板底部四个角贴上脚垫，然后使用扎带把导线扎好，最后剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。

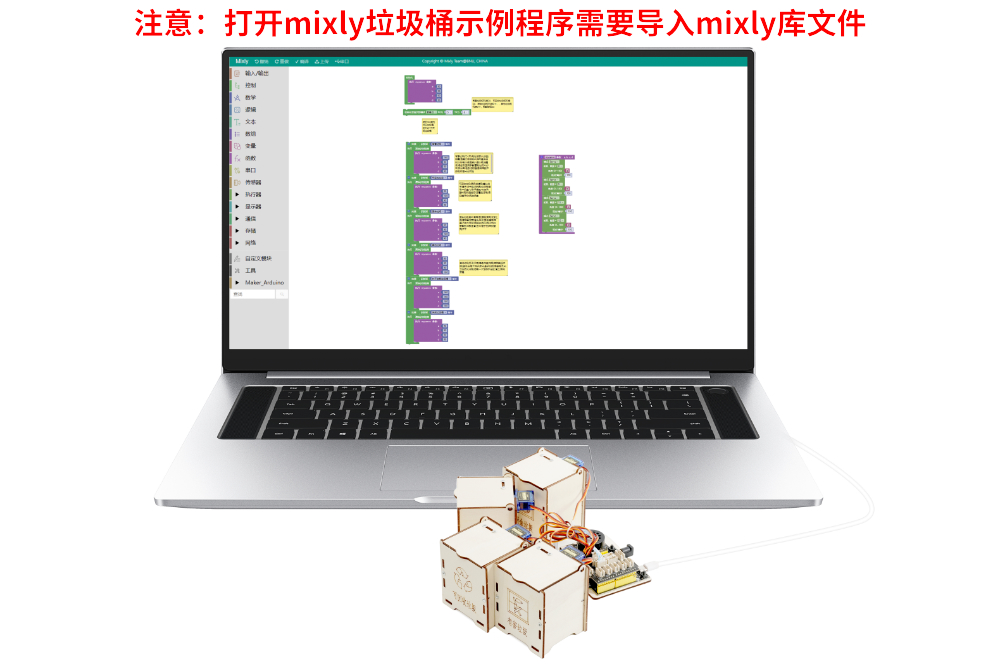

STEP：17

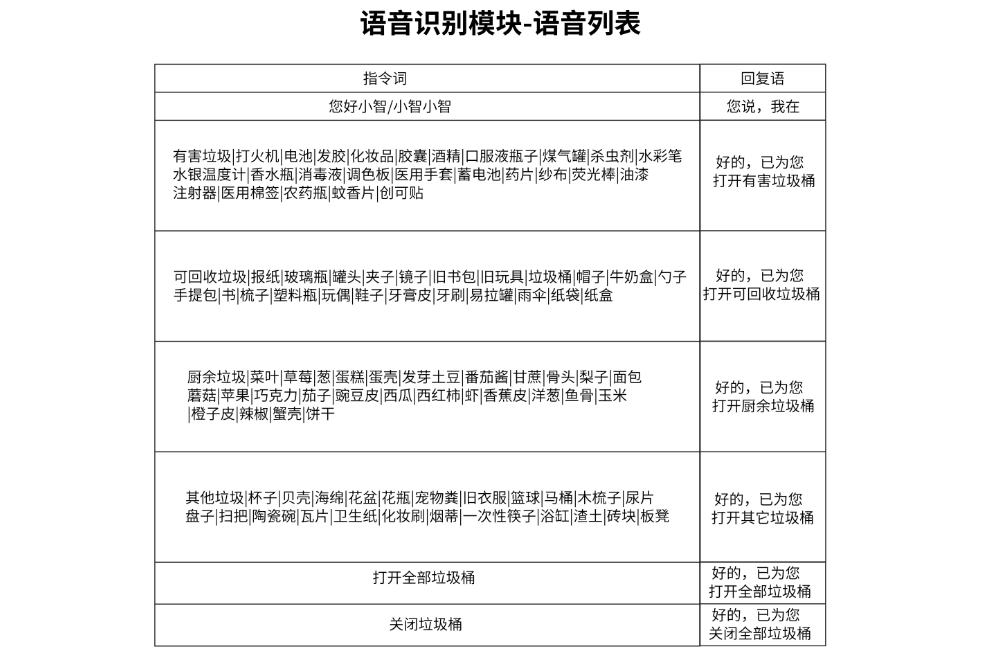

mixly库文件导入方法：参考HS-S57-L SU-03T 语音识别控制模块 (hellostem.cn)的步骤5，然后使用米思齐Mixly软件将该套件的2.垃圾桶——语音识别示例程序上传至UNO-R3开发板，智能语音识别垃圾桶可实现，通过语音识别技术实现用户语音指令对垃圾桶盖的开合控制。
STEP：18
如果USB 线供电不足时,请使用锂电池供电或者大功率充电头供电。注意：智能语音识别垃圾桶如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）
STEP：19
示例程序下载：点击百度云盘提取 提取码: fcgs
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
