HS-E03创意灯光

HS-E03创意灯光说明书

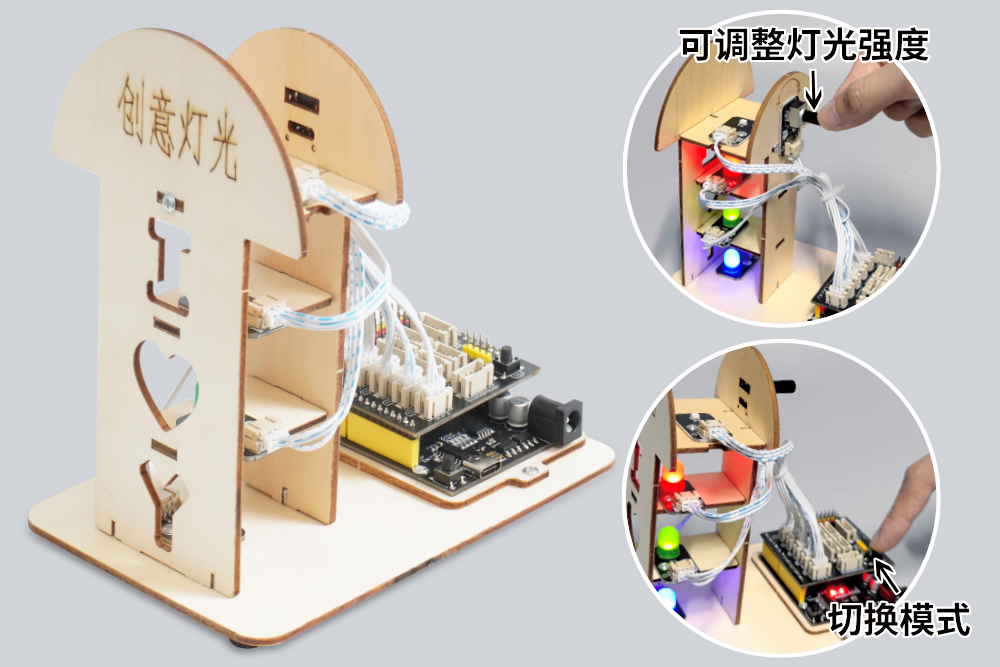

产品简介:

创意灯光是一款由LED灯、旋转电位器、环境亮度传感器等配件组合而成的智能套件。

本款套件可实现:

1.LED闪烁:使用一个LED连接到Arduino的数字引脚上,通过编程让LED以固定的时间间隔闪烁。你可以使用delay函数控制LED的亮灭。
2.PWM亮度灯:使用PWM(脉宽调制)技术控制LED的亮度。将一个LED连接到Arduino的PWM引脚上,通过调整PWM的占空比来改变LED的亮度。
3.光控灯:使用光线传感器检测环境的光照强度,然后根据光照强度控制LED灯的亮度。通过读取光线传感器的模拟值,编程控制LED灯的亮度。
4.电位器多控灯:使用电位器(可变电阻器)来控制LED的亮度。将电位器连接到Arduino的模拟引脚上,读取电位器的模拟值,并将该值映射到LED的亮度范围。
4.流水灯:将多个LED连接到Arduino的不同数字引脚上,通过编程让LED以一定的顺序依次亮起和熄灭,形成流水灯的效果。
5.呼吸灯:通过编程使用PWM技术,让LED的亮度在一定的时间间隔内逐渐变亮和变暗,模拟呼吸的效果。
6.依次呼吸灯:类似于呼吸灯,但是使用多个LED,并让它们按照顺序依次呼吸,营造渐变的效果。
7.开关灯:使用一个按键模块来控制LED的开关。当按键被按下时,LED亮起;当按键再次被按下时,LED熄灭。
8.按键计数控灯:使用按键模块和计数功能,实现每次按下按键后,LED的亮度按照按键的次数进行调节。可以通过按下按键来增加计数值,然后将计数值映射到LED的亮度范围。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制LED灯。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)


准备工具及组装注意事项:

自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,或寻找在线QQ客服进行指导。


HS-E03创意灯光 警告:

14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!


示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


HS-E03创意灯光


STEP:1

HS-E03创意灯光

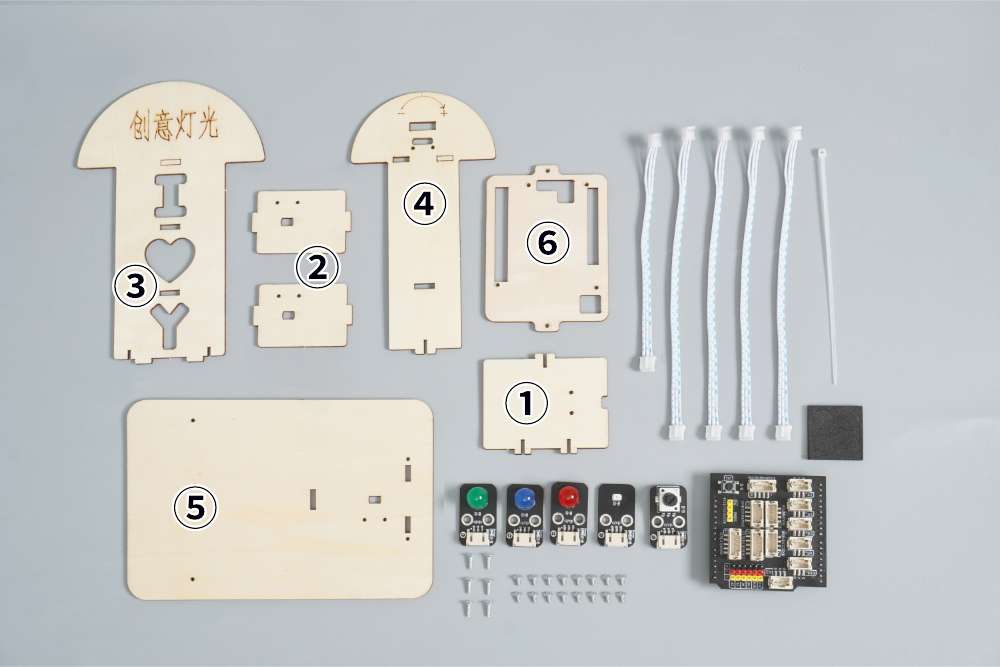

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。


STEP:2

HS-E03创意灯光

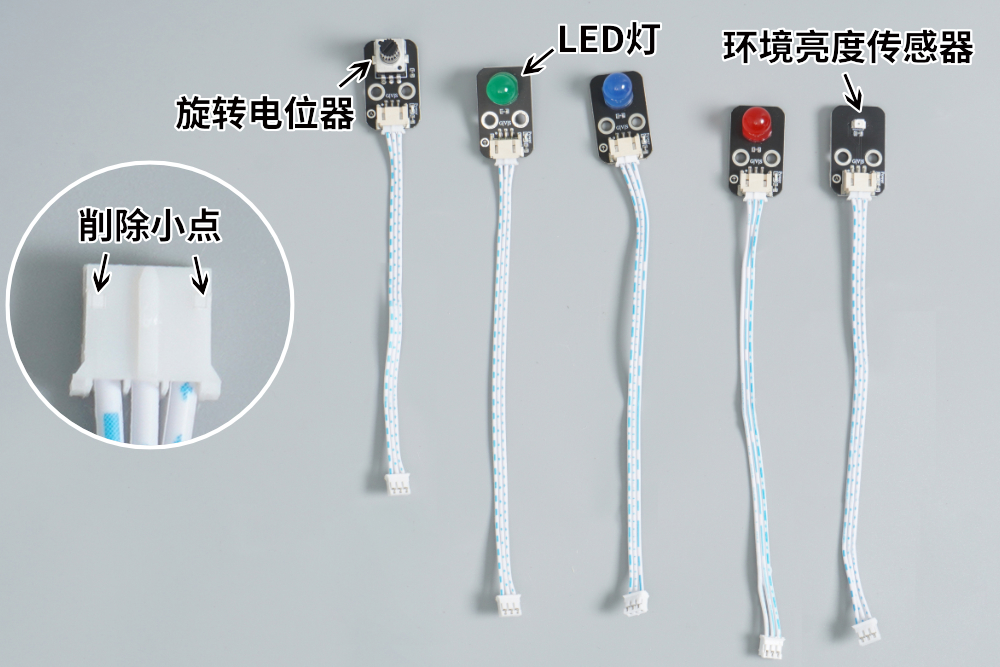

首先用小剪刀削端子头凸起部分,然后把10cm的3P双头端子线插入(HS-S28P)旋转电位器,15cm的3P双头端子线分别插入(HS-S20P)环境亮度传感器,(HS-F08P)LED灯。注意:用小剪刀削端子头凸起部分,可以使端子线松一些,不会过紧。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。


STEP:3

HS-E03创意灯光

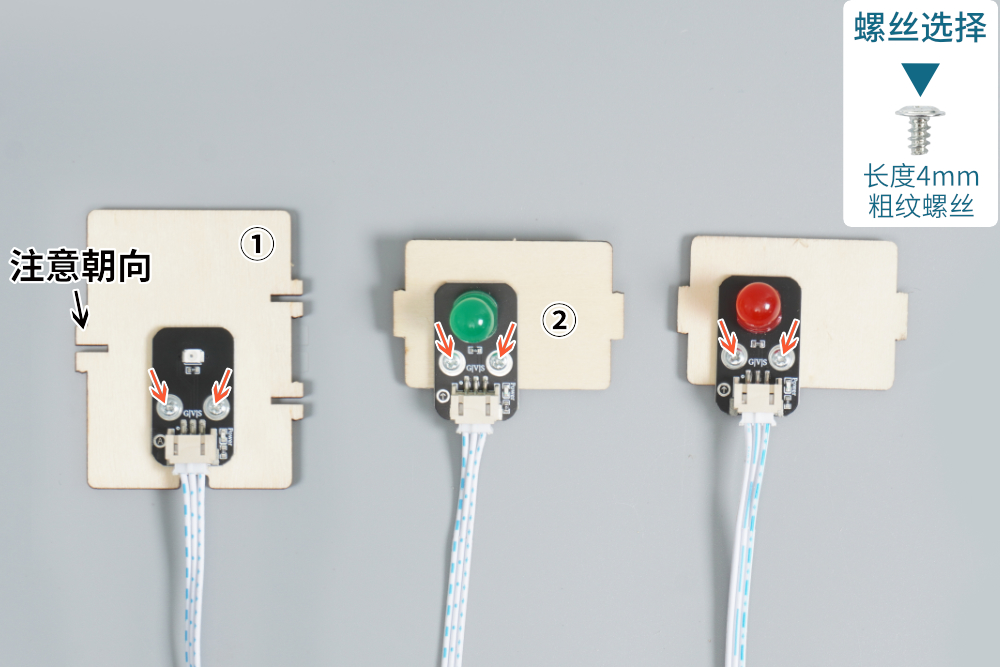

首先用4mm粗纹螺丝把环境亮度传感器安装在①号板上,然后用4mm粗纹螺丝把绿色LED灯和红色LED灯安装在两块②号板上。


STEP:4

HS-E03创意灯光

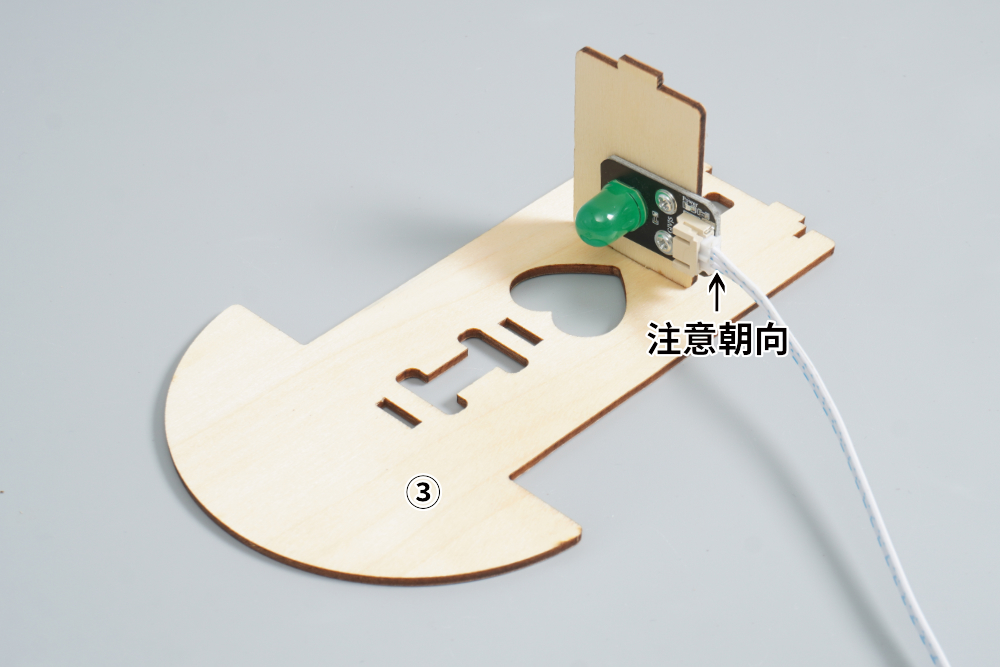

把②号板安装在③号板背面。


STEP:5

HS-E03创意灯光

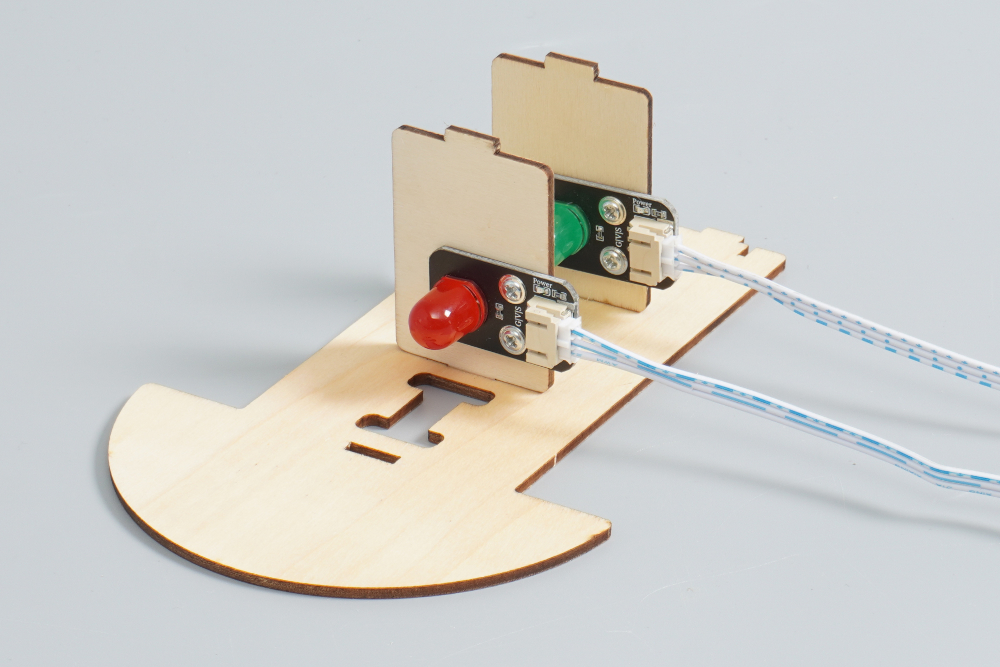

把另一块②号板安装在③号板上。


STEP:6

HS-E03创意灯光

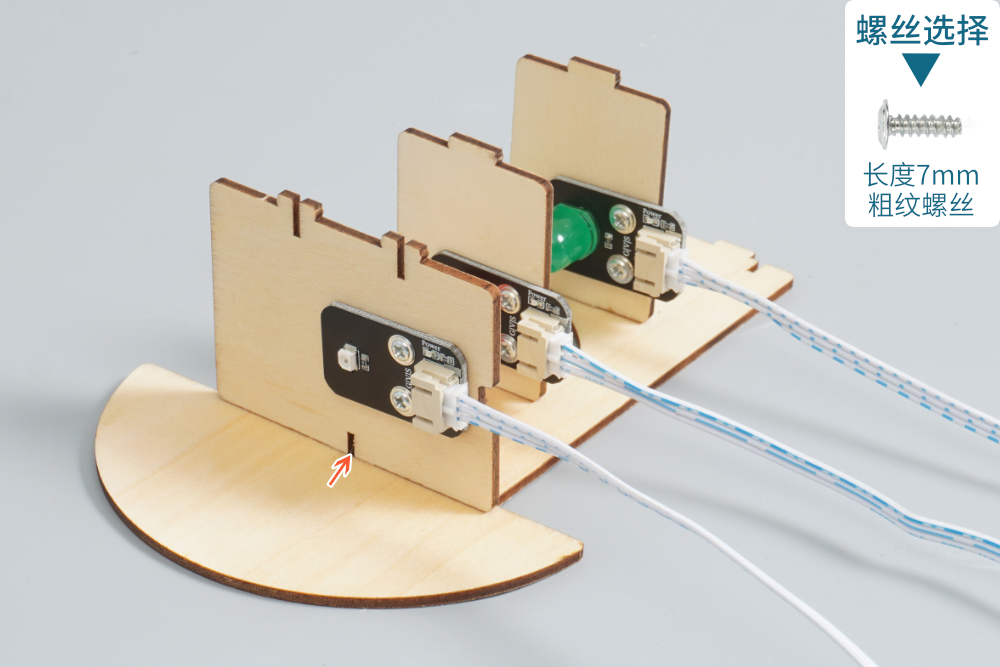

用7mm粗纹螺丝把①号板安装在③号板上。


STEP:7

HS-E03创意灯光

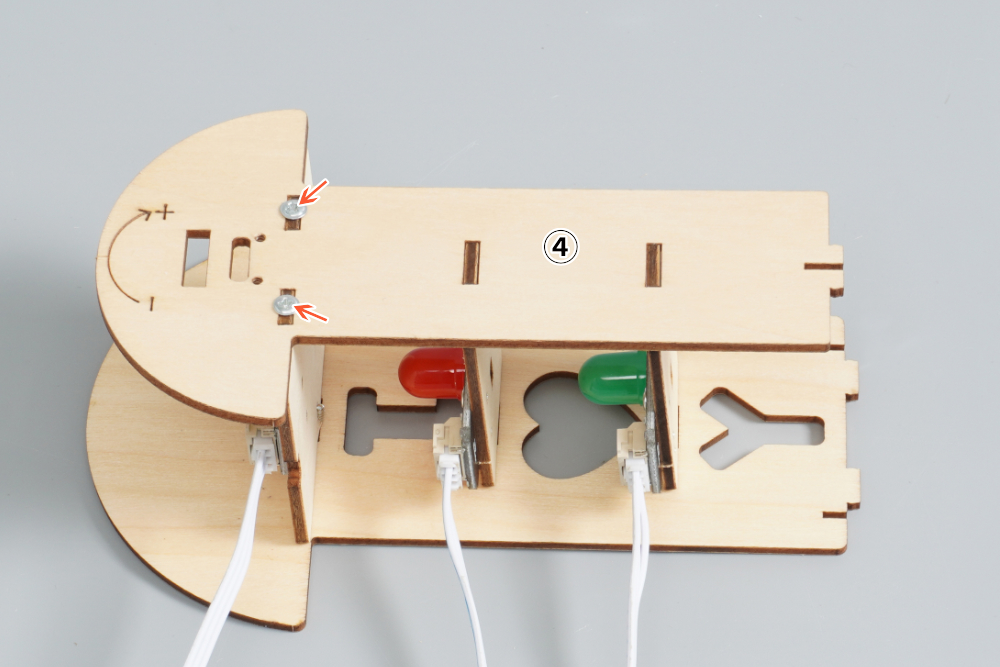

用7mm粗纹螺丝把④安装在①、②号板上。


STEP:8

HS-E03创意灯光

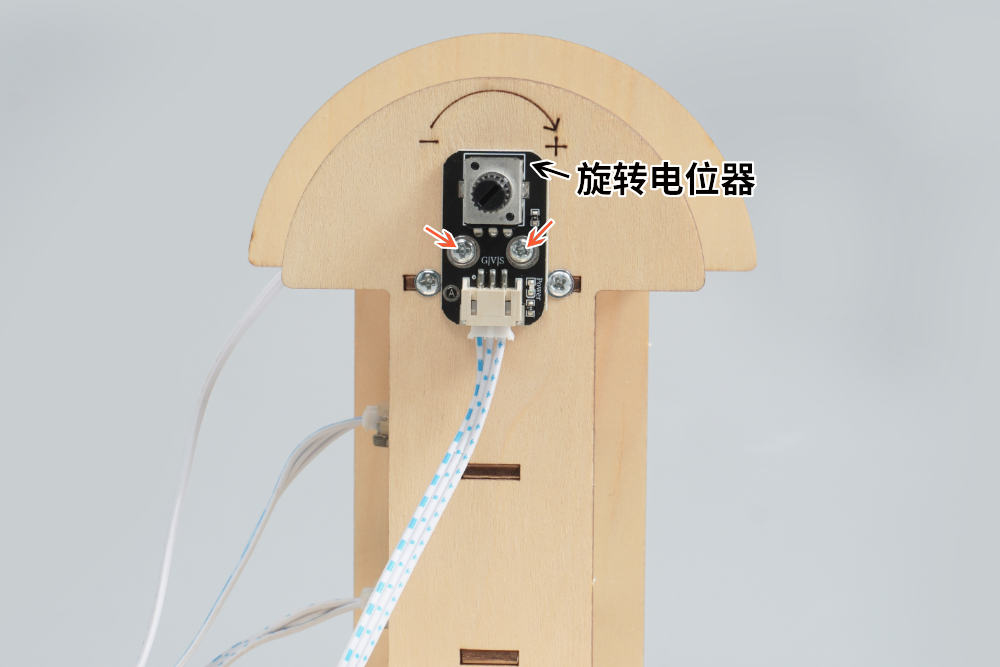

用4mm粗纹螺丝把旋转电位器安装在④号板上。


STEP:9

HS-E03创意灯光

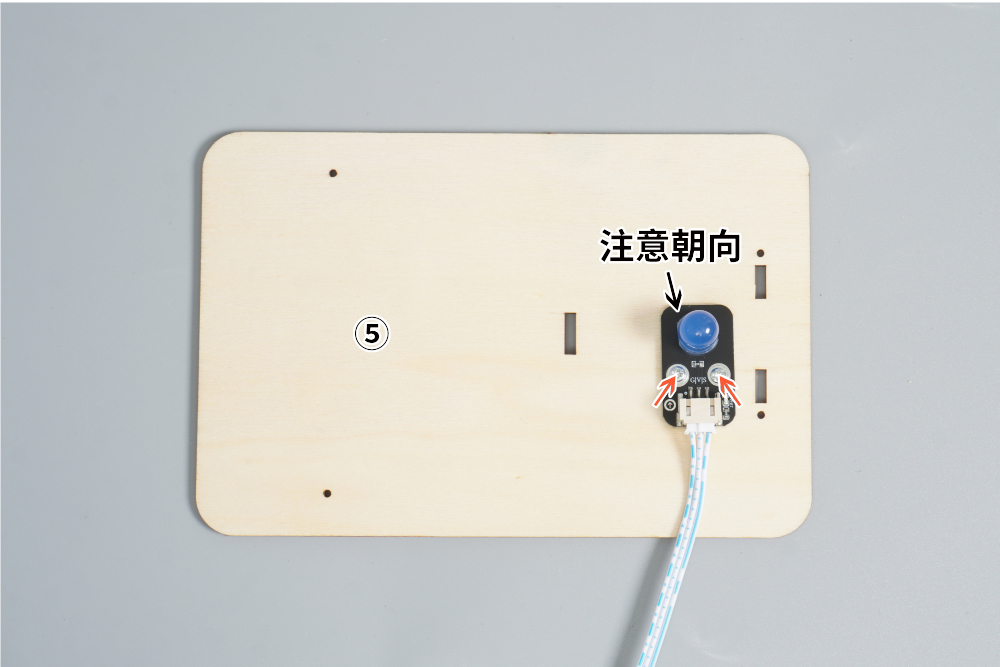

用4mm粗纹螺丝把LED灯安装在⑤号板上。


STEP:10

HS-E03创意灯光

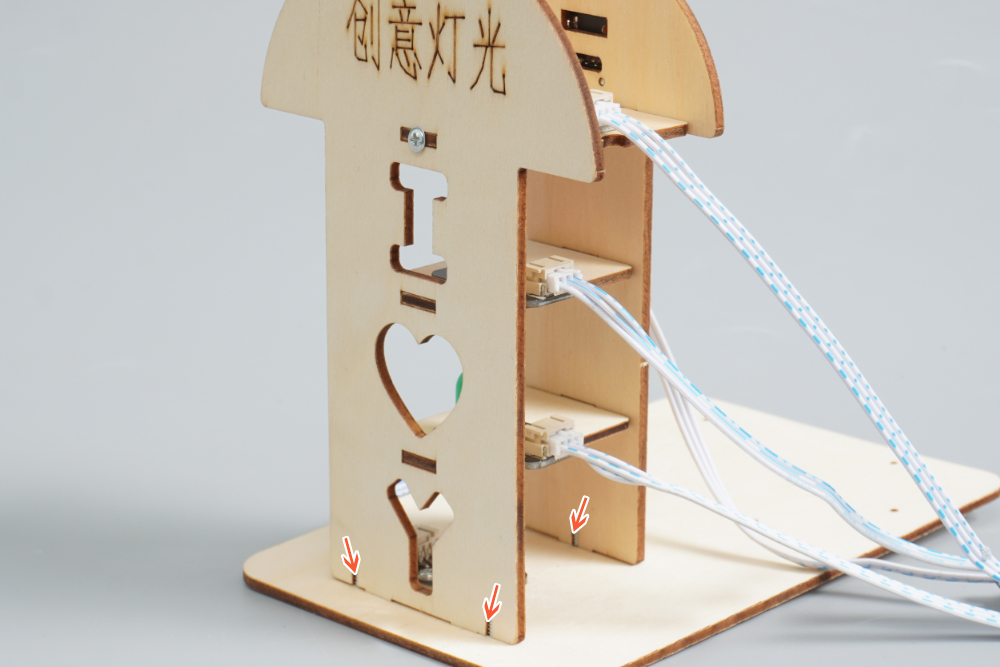

用7mm粗纹螺丝把③、④安装在⑤号板上。


STEP:11

HS-E03创意灯光

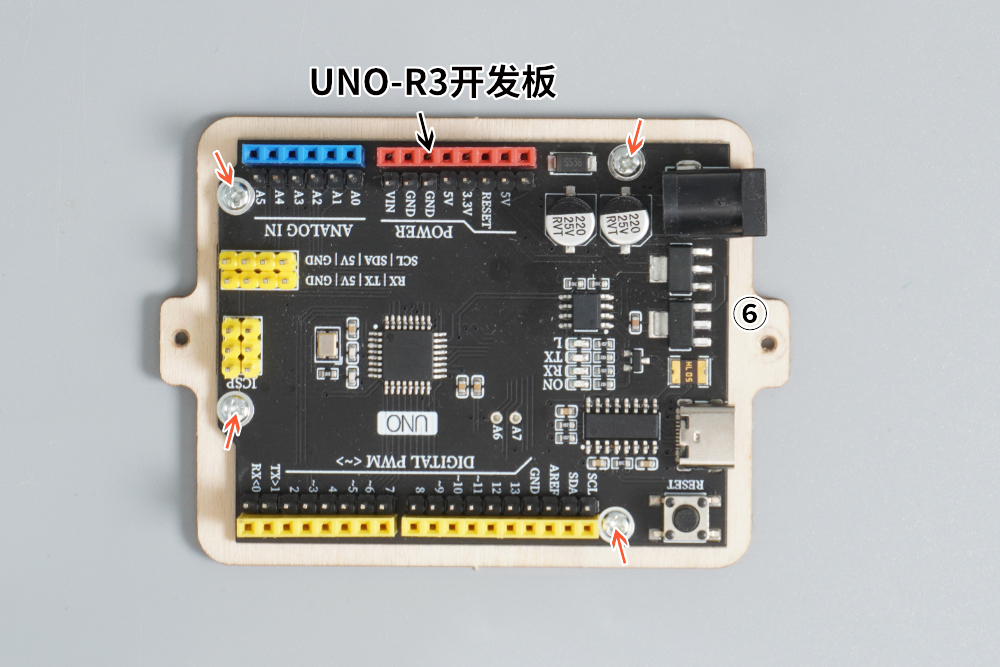

用4mm粗纹螺丝把UNO-R3开发板安装在⑥号板上。


STEP:12

HS-E03创意灯光

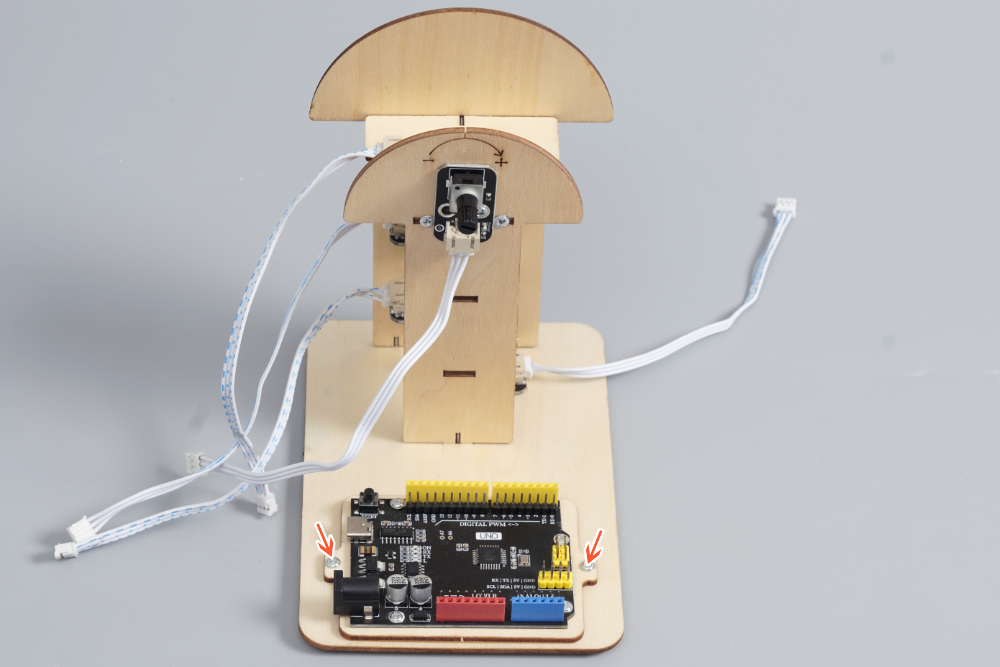

用4mm粗纹螺丝把⑥号板安装在⑤号板上。


STEP:13

HS-E03创意灯光

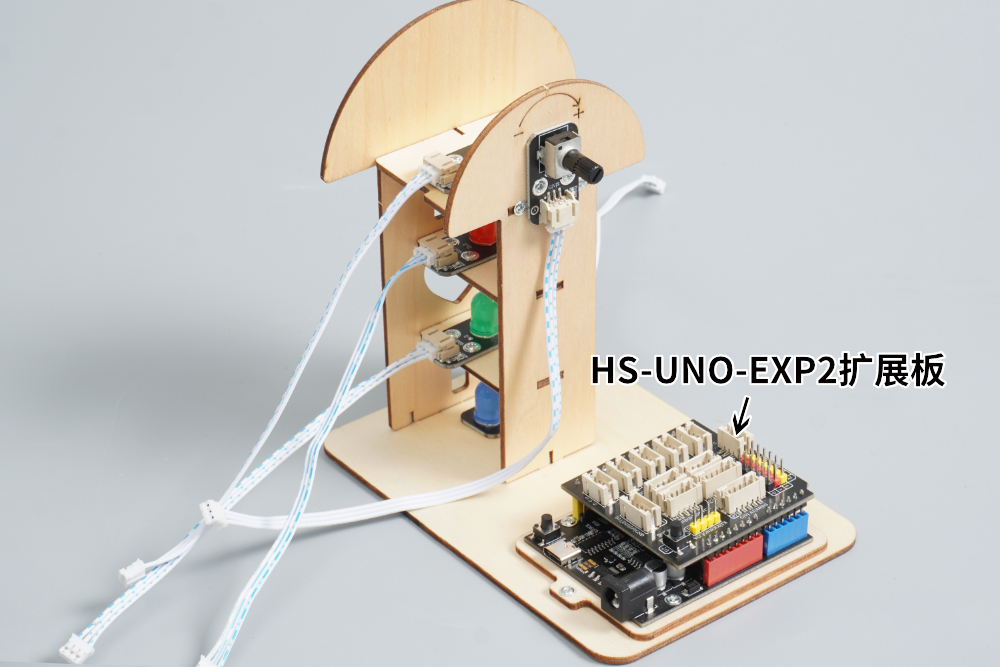

把HS-UNO-EXP2扩展板插入UNO-R3开发板上。


STEP:14

HS-E03创意灯光

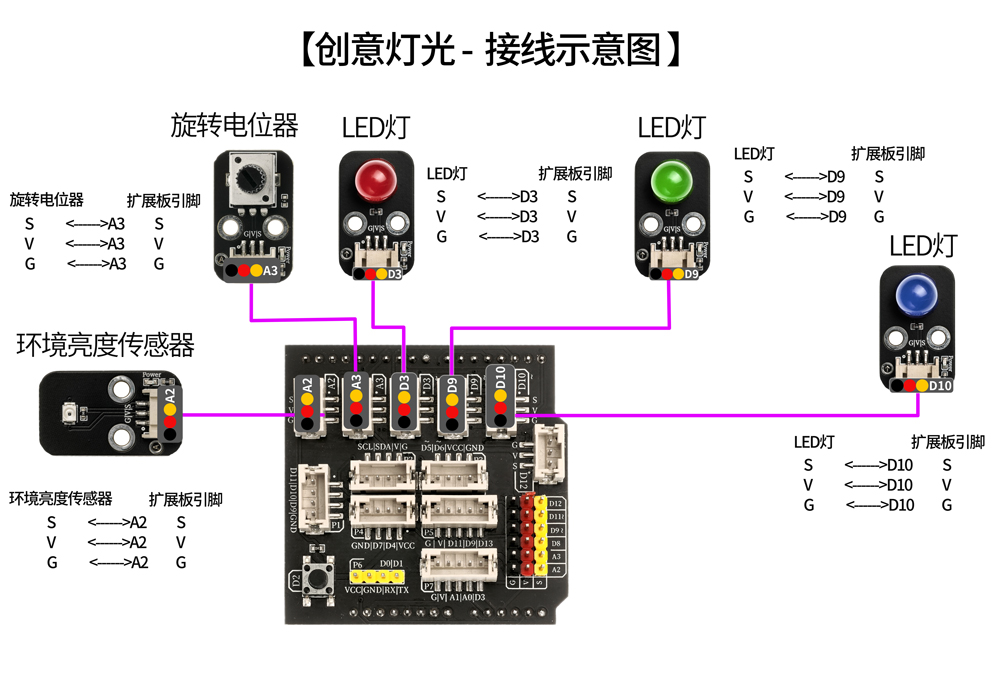

参照【电路接线图】把旋转电位器插入UNO-R3开发板上的A3,环境亮度传感器插入A2,三个led灯分别插入D3,D9,D10接口上。注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:15

HS-E03创意灯光

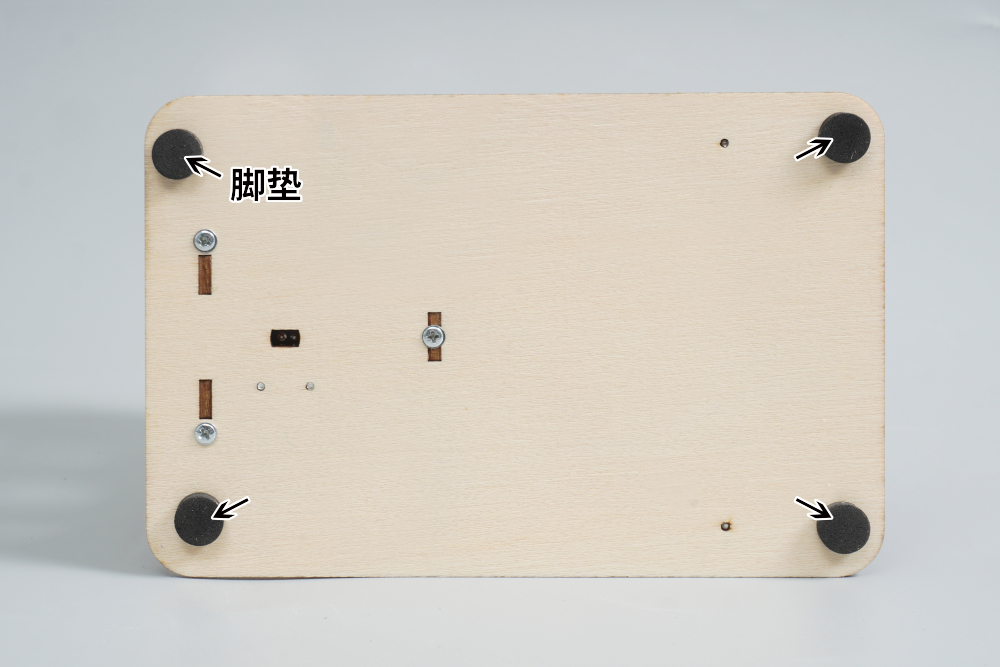

在⑤号板底部四个角贴上脚垫。


STEP:16

HS-E03创意灯光

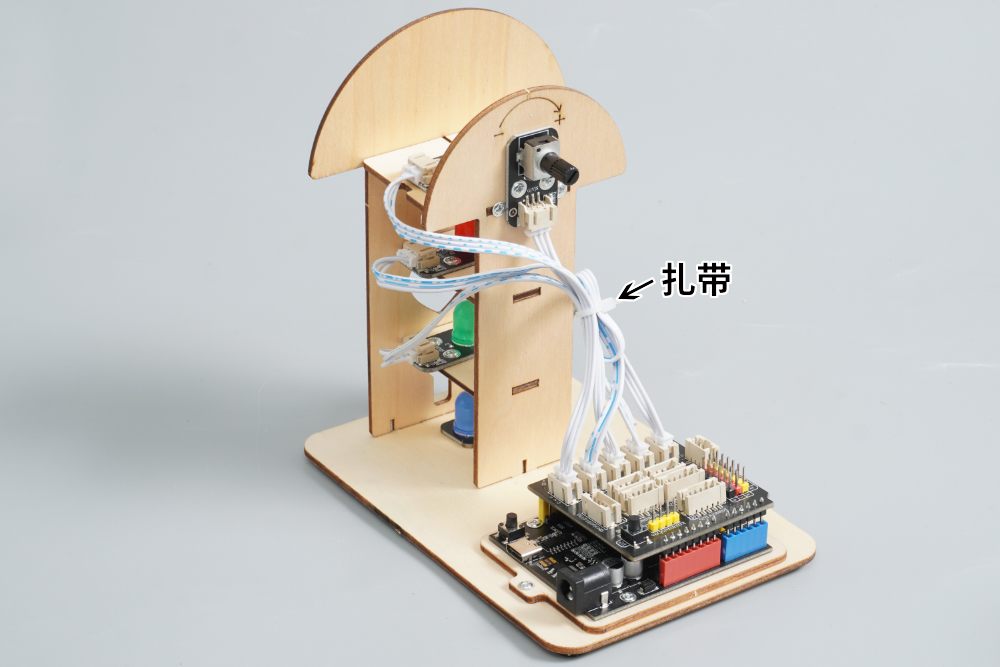

使用扎带把导线扎好,然后剪掉多余的扎带。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。


STEP:17

HS-E03创意灯光

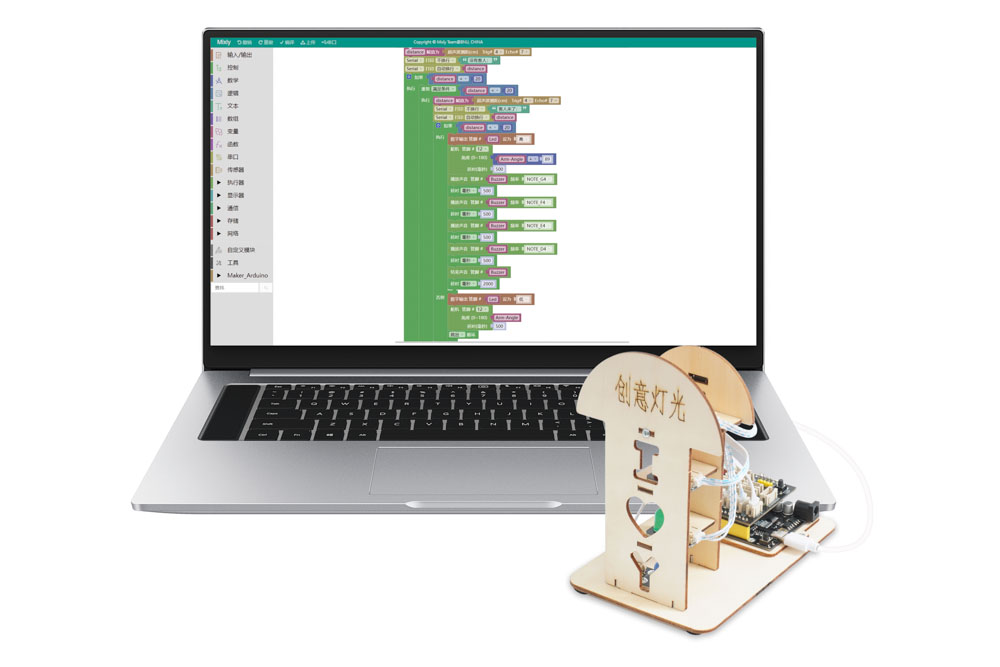

使用米思齐Mixly 软件将该套件的示例程序上传至UNO-R3开发板上。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)
警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!arduino单片机入门项目-创意灯光

示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)

1.LED闪烁:使用一个LED连接到Arduino的数字引脚上,通过编程让LED以固定的时间间隔闪烁。你可以使用delay函数控制LED的亮灭。
2.PWM亮度灯:使用PWM(脉宽调制)技术控制LED的亮度。将一个LED连接到Arduino的PWM引脚上,通过调整PWM的占空比来改变LED的亮度。
3.光控灯:使用光线传感器检测环境的光照强度,然后根据光照强度控制LED灯的亮度。通过读取光线传感器的模拟值,编程控制LED灯的亮度。
4.电位器多控灯:使用电位器(可变电阻器)来控制LED的亮度。将电位器连接到Arduino的模拟引脚上,读取电位器的模拟值,并将该值映射到LED的亮度范围。
4.流水灯:将多个LED连接到Arduino的不同数字引脚上,通过编程让LED以一定的顺序依次亮起和熄灭,形成流水灯的效果。
5.呼吸灯:通过编程使用PWM技术,让LED的亮度在一定的时间间隔内逐渐变亮和变暗,模拟呼吸的效果。
6.依次呼吸灯:类似于呼吸灯,但是使用多个LED,并让它们按照顺序依次呼吸,营造渐变的效果。
7.开关灯:使用一个按键模块来控制LED的开关。当按键被按下时,LED亮起;当按键再次被按下时,LED熄灭。
8.按键计数控灯:使用按键模块和计数功能,实现每次按下按键后,LED的亮度按照按键的次数进行调节。可以通过按下按键来增加计数值,然后将计数值映射到LED的亮度范围。


STEP:18

HS-E03创意灯光

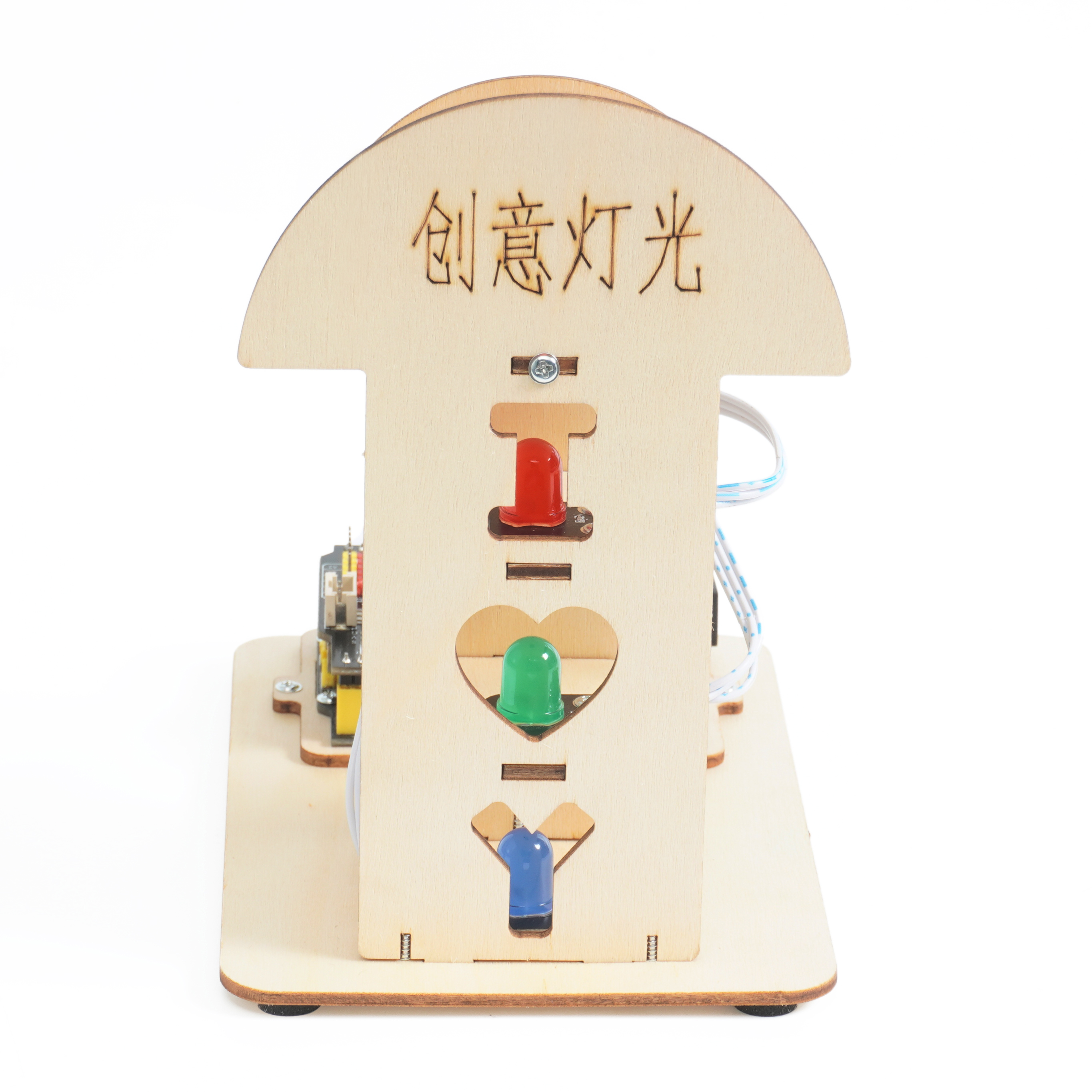

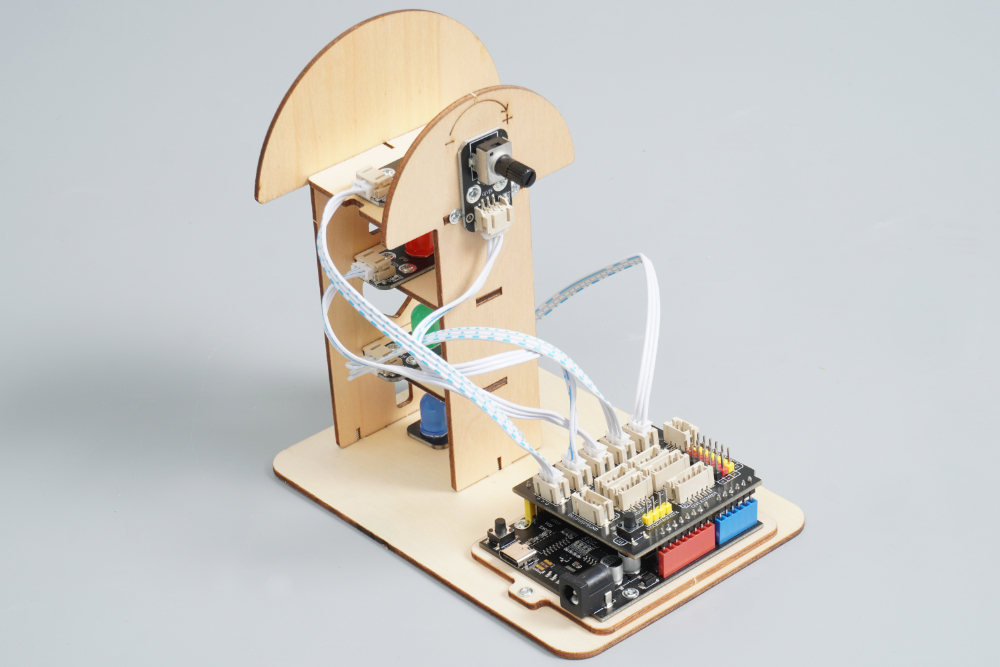

创意灯光制作完成!创意灯光如果需要脱机工作,请自备或者购买DC头6V-12V电源和14500尖头锂电池。
