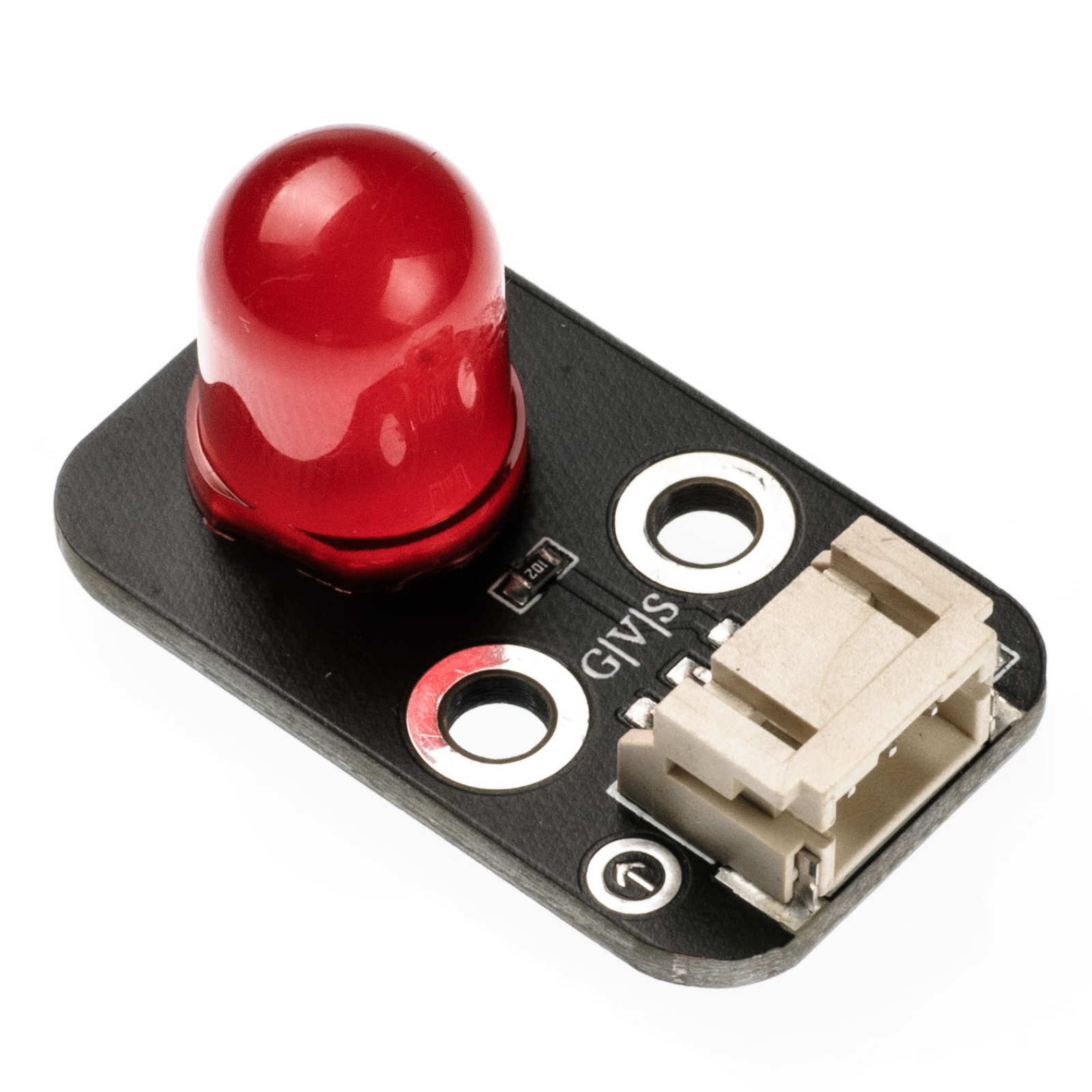

HS-F08P LED灯模块

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 和Python语言示例程序

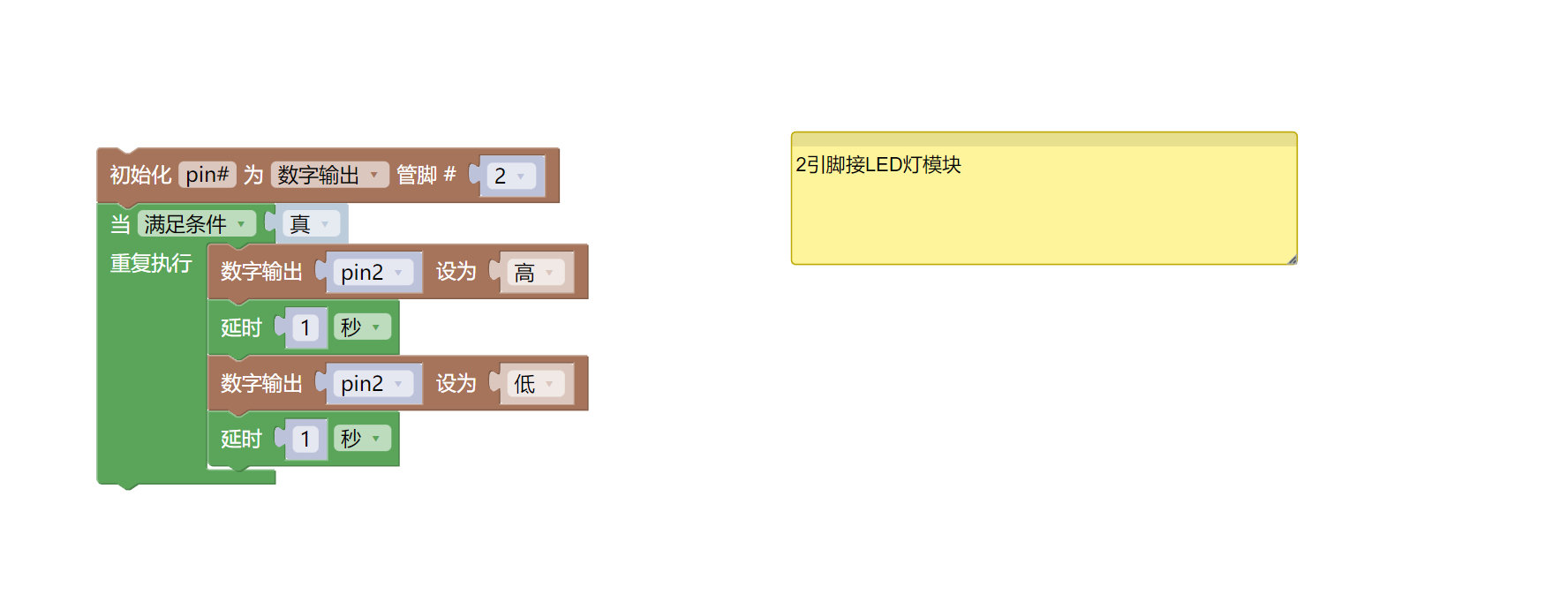

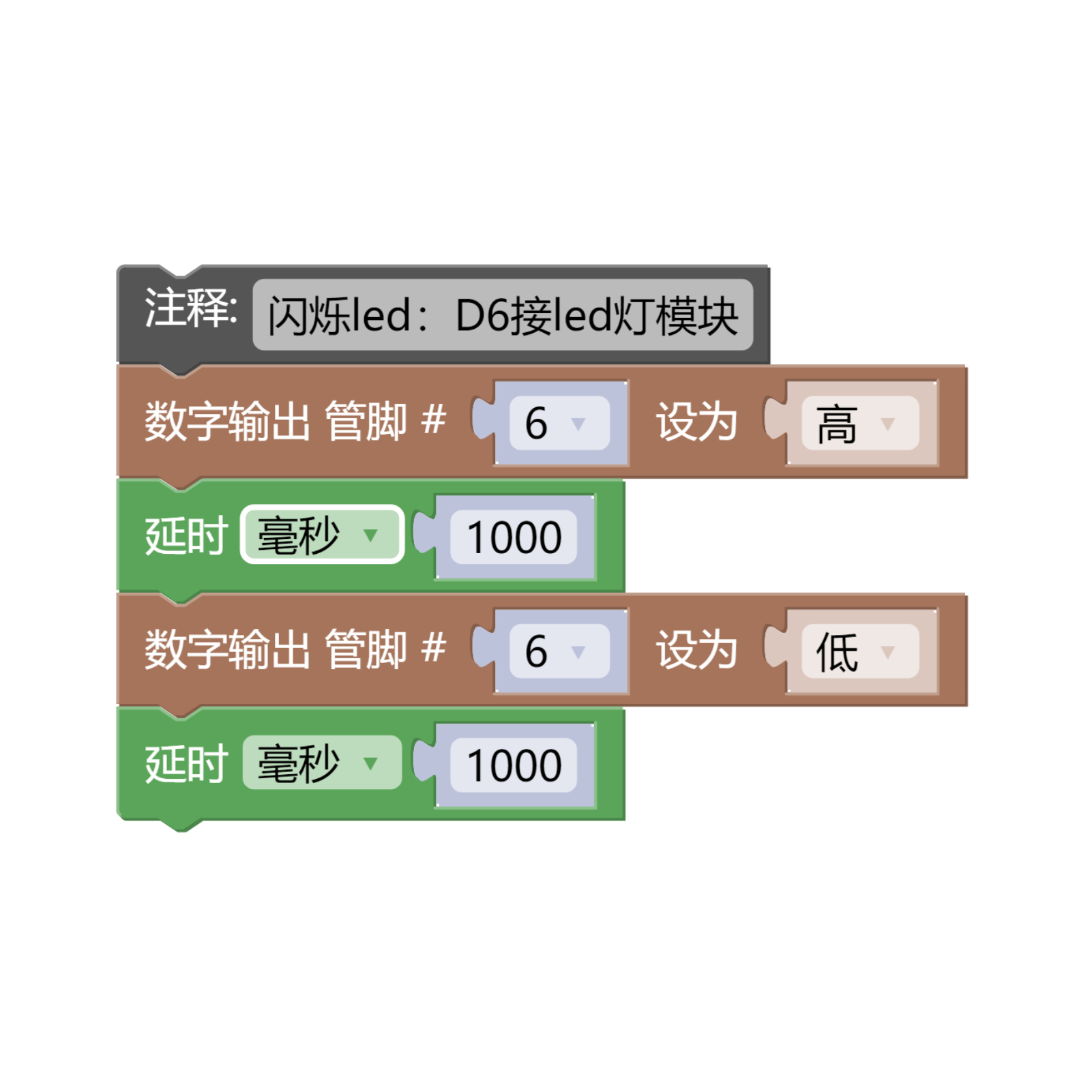

米思齐 Mixly 示例程序（图形化语言）

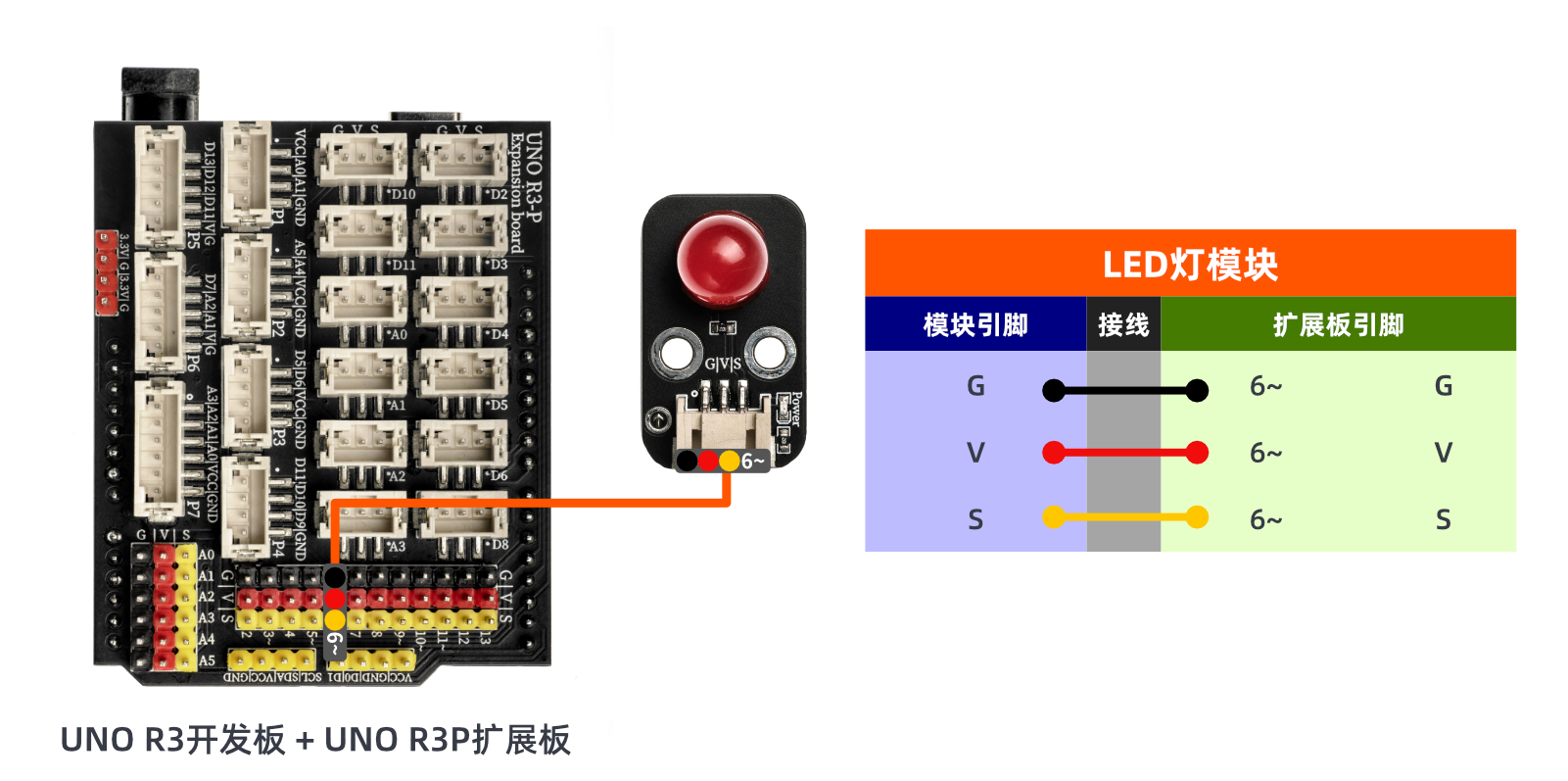

Arduino测试环境搭建
视频教程

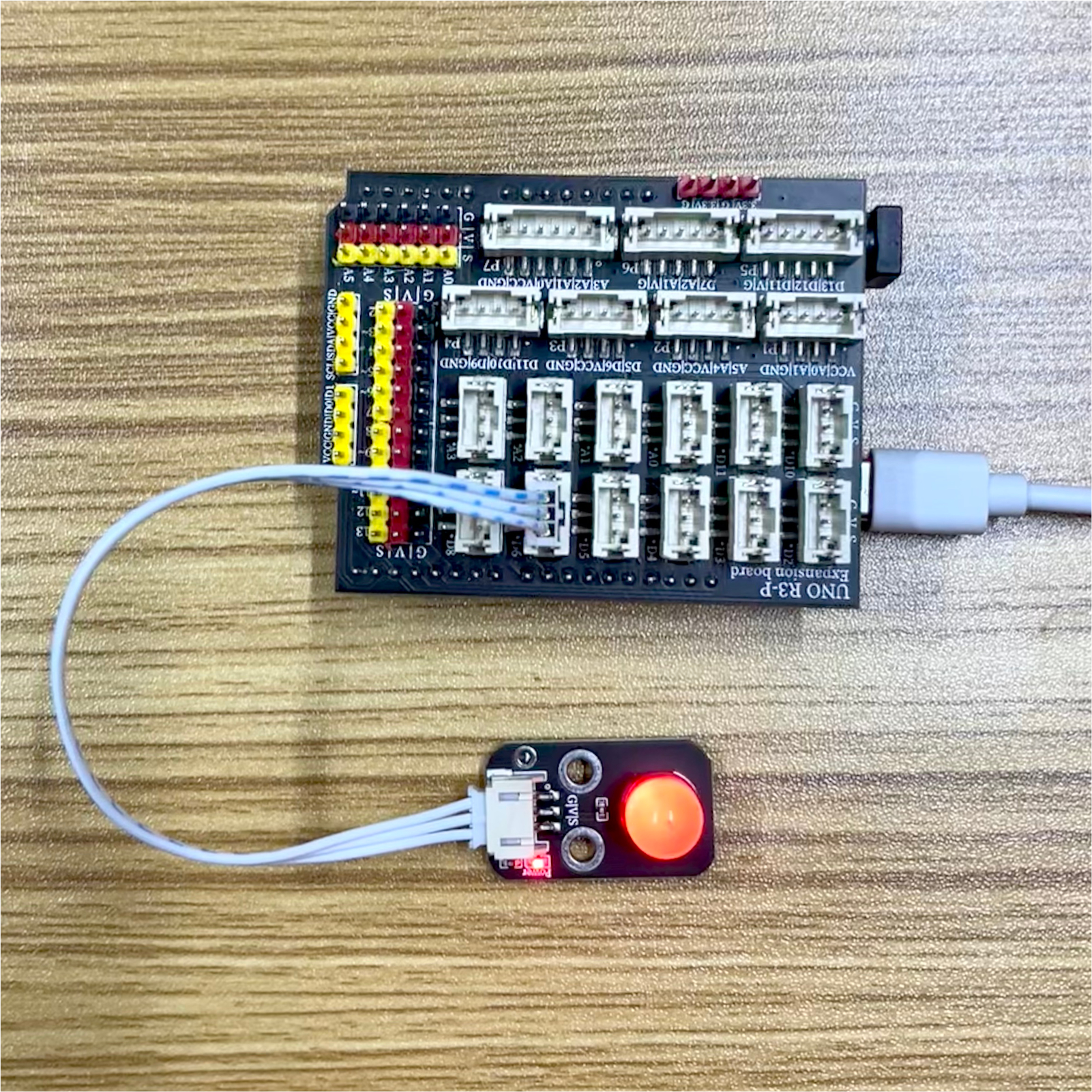

测试结论

1、介绍 点这里回到目录

LED灯也叫做发光二极管，由混合化合物制成，即镓（Ga），砷（AS），磷（P）。磷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管的反向击穿电压为 5v。其正伏安特性曲线太陡，必须与限流电阻串联，以便在使用时控制流过管道的电流。

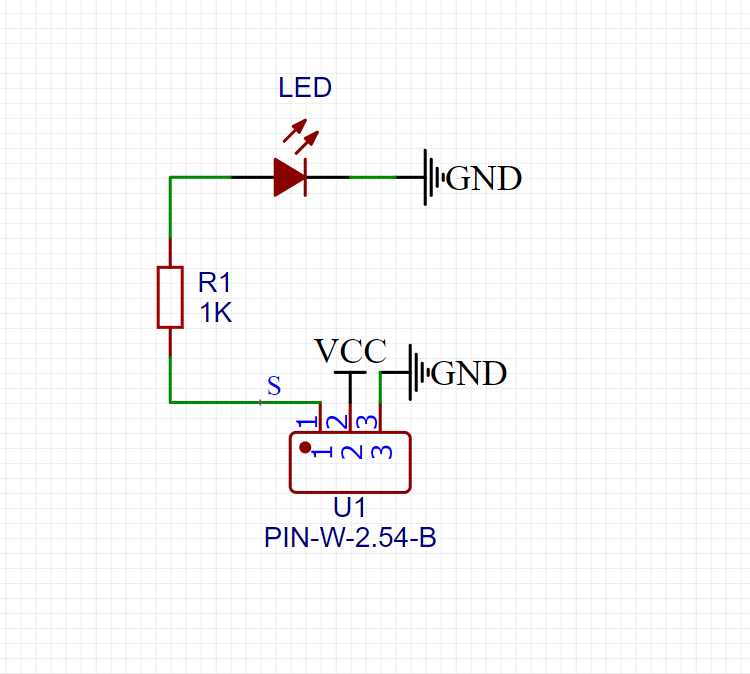

2、原理图点这里回到目录

HS-F08P LED灯模块

3、模块参数点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 3P端子线
安装方式：双螺丝固定

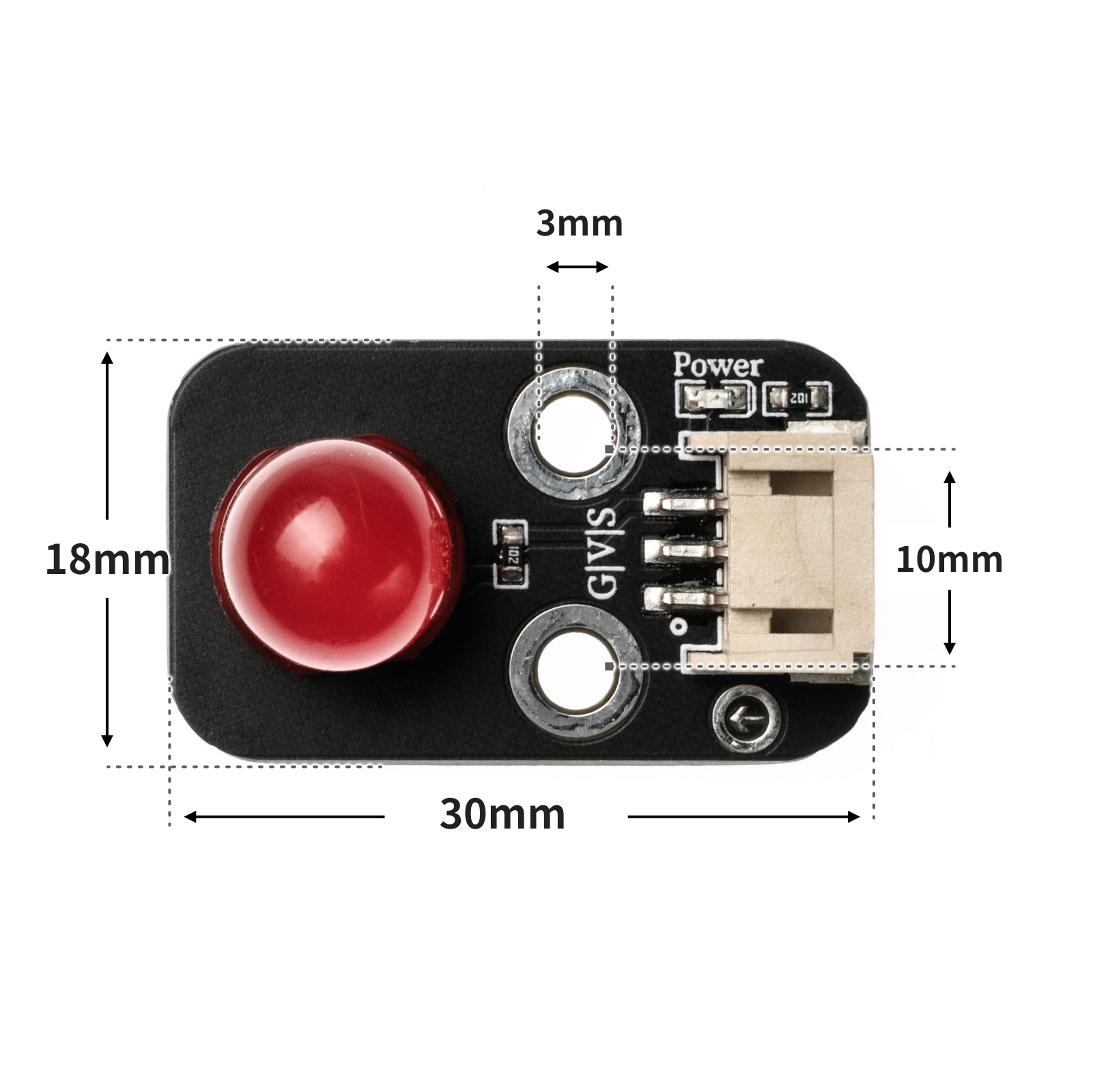

4、电路板尺寸点这里回到目录

HS-F08P LED灯模块

5、Arduino IDE示例程序点这里回到目录

示例程序（UNO开发板）：点击下载

int ledPin=6; //定义数字6引脚为控制LED的引脚
void setup()
{
    pinMode(ledPin,OUTPUT);    //设置数字6口模式，OUTPUT：输出模式
}
void loop()
{
    digitalWrite(ledPin,HIGH); //HIGH设置为5V左右 PIN6
    delay(1000);               //设置延迟时间，1000 = 1S
    digitalWrite(ledPin,LOW);  //LOW设置为5V左右 PIN6
    delay(1000);               //设置延迟时间，1000 = 1S
}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine
import time

pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep(1)
pin2.value(0)
time.sleep(1)
