HS-S37P 水位传感器

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 和 Python示例程序

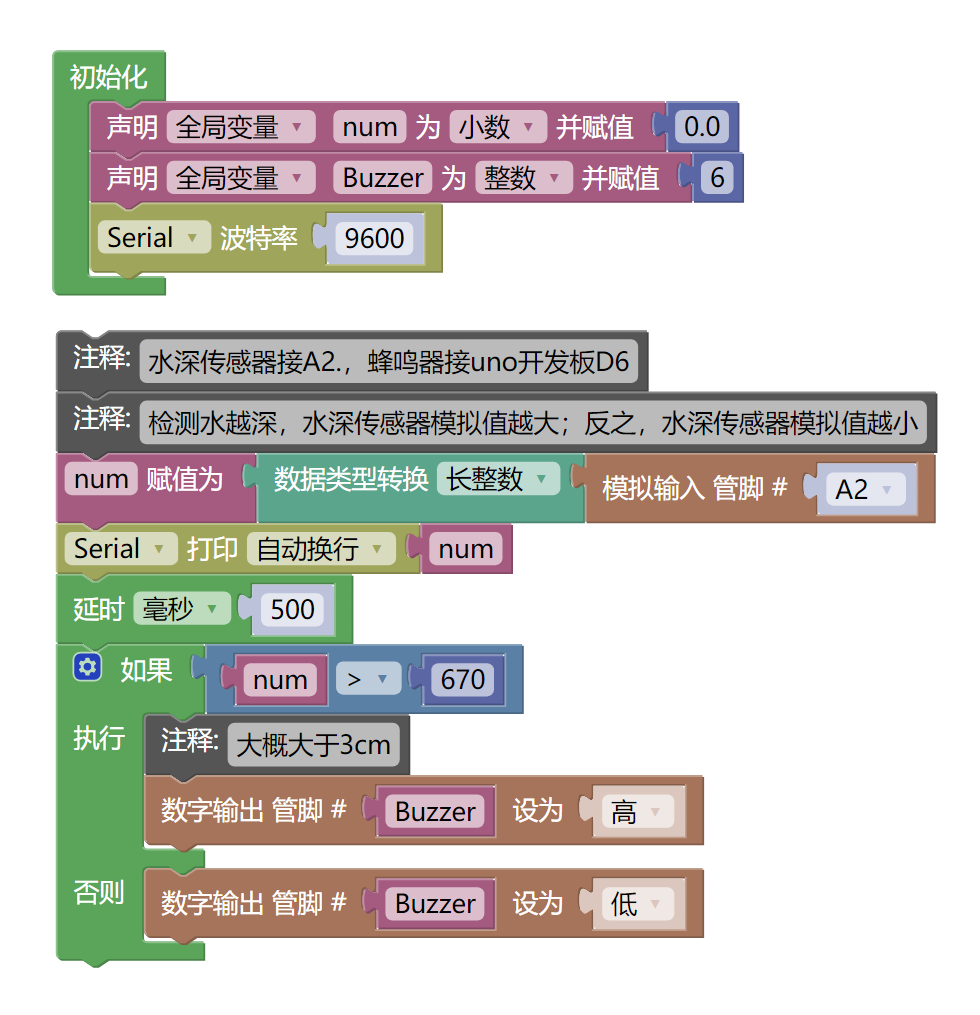

米思齐 Mixly 示例程序（图形化语言）

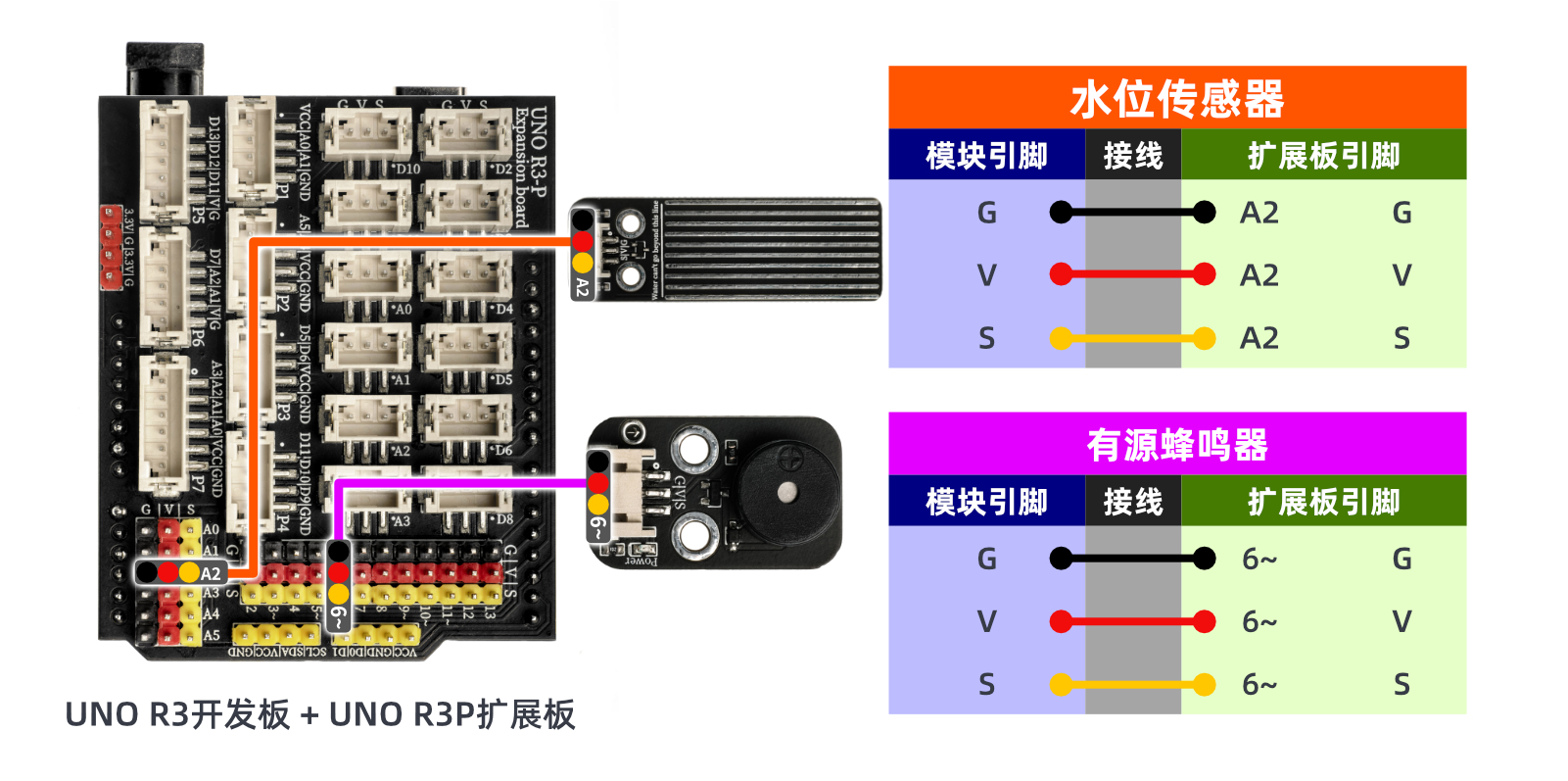

Arduino测试环境搭建
视频教程

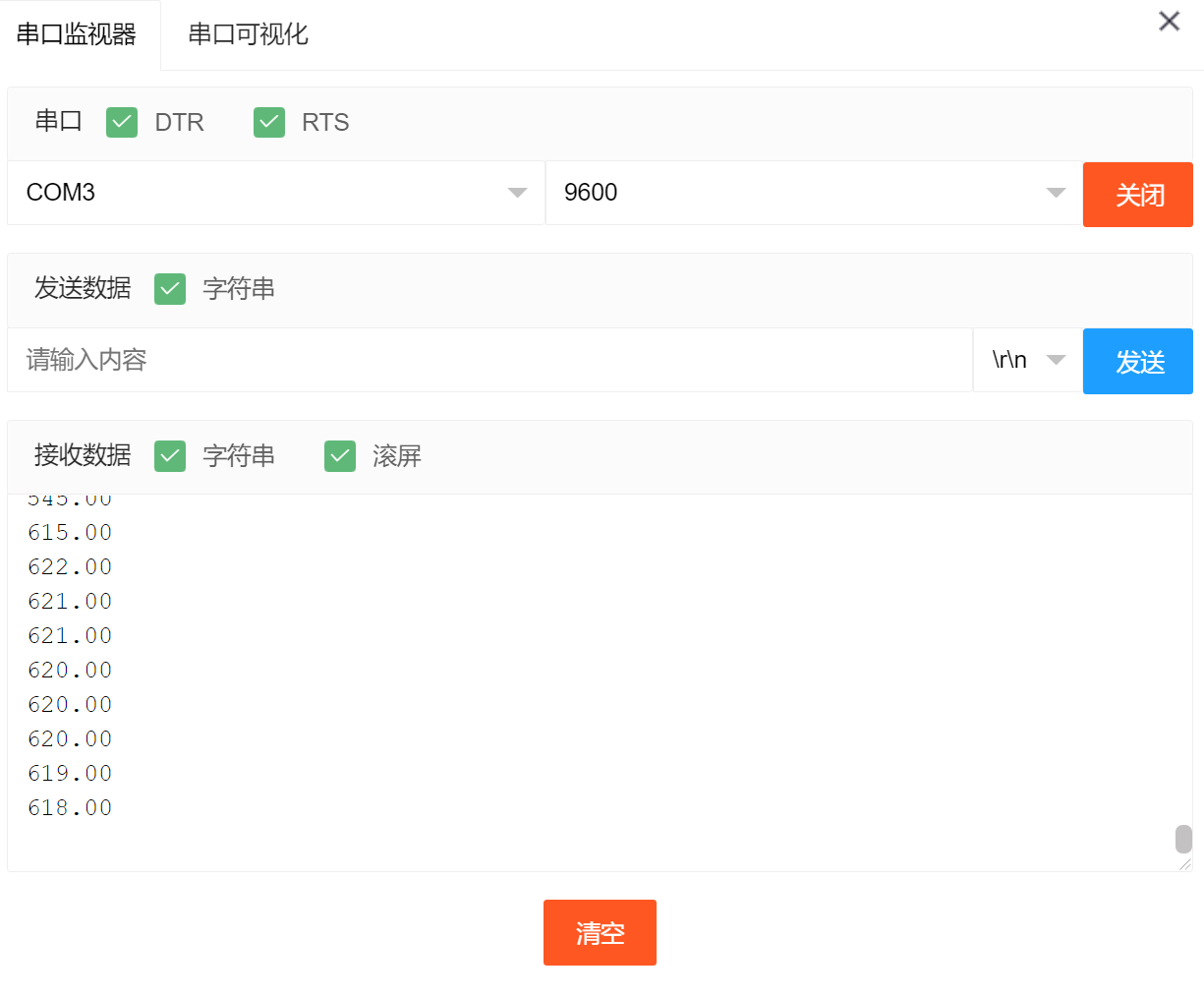

测试结论

1、介绍 点这里回到目录

水位传感器专为水深检测而设计，可广泛用于感应降雨，水位，甚至液体泄漏。当将水位传感器放入水中时，水位没过铜线越多模拟值越大，读取水深传感器模块的模拟值，在串口打印出来，如需知道水深，我们直接将传感器放探测部分前面的一点点放入水中，这样我们就可以知道刚放入水中时的模拟值，知道这个值之后我们可以得出一个公式：当前模拟值为CA ，放入水下时的模拟值为DA，水深 =（CA-DA）/100。

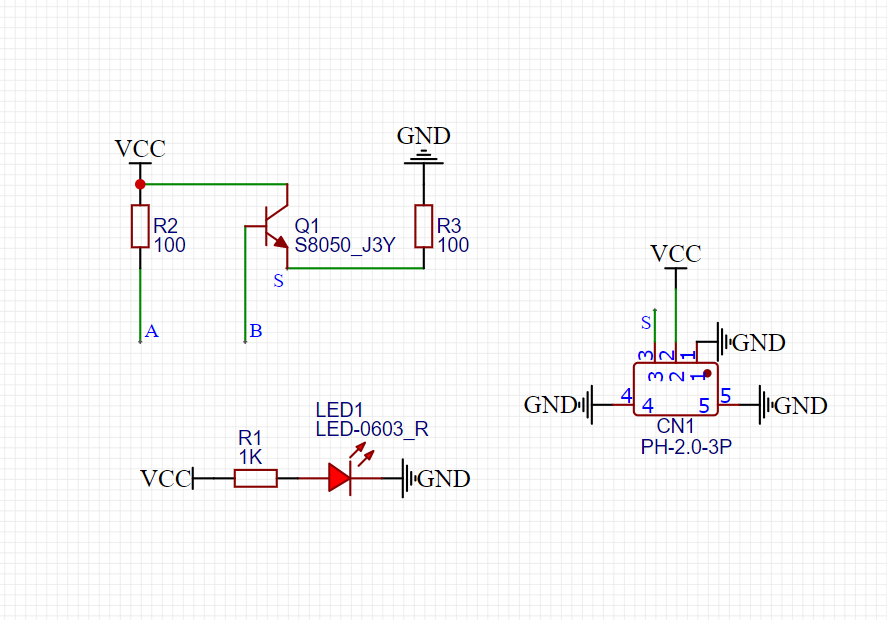

2、原理图点这里回到目录

HS-S37P 水位传感器

3、模块参数点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	模拟信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定

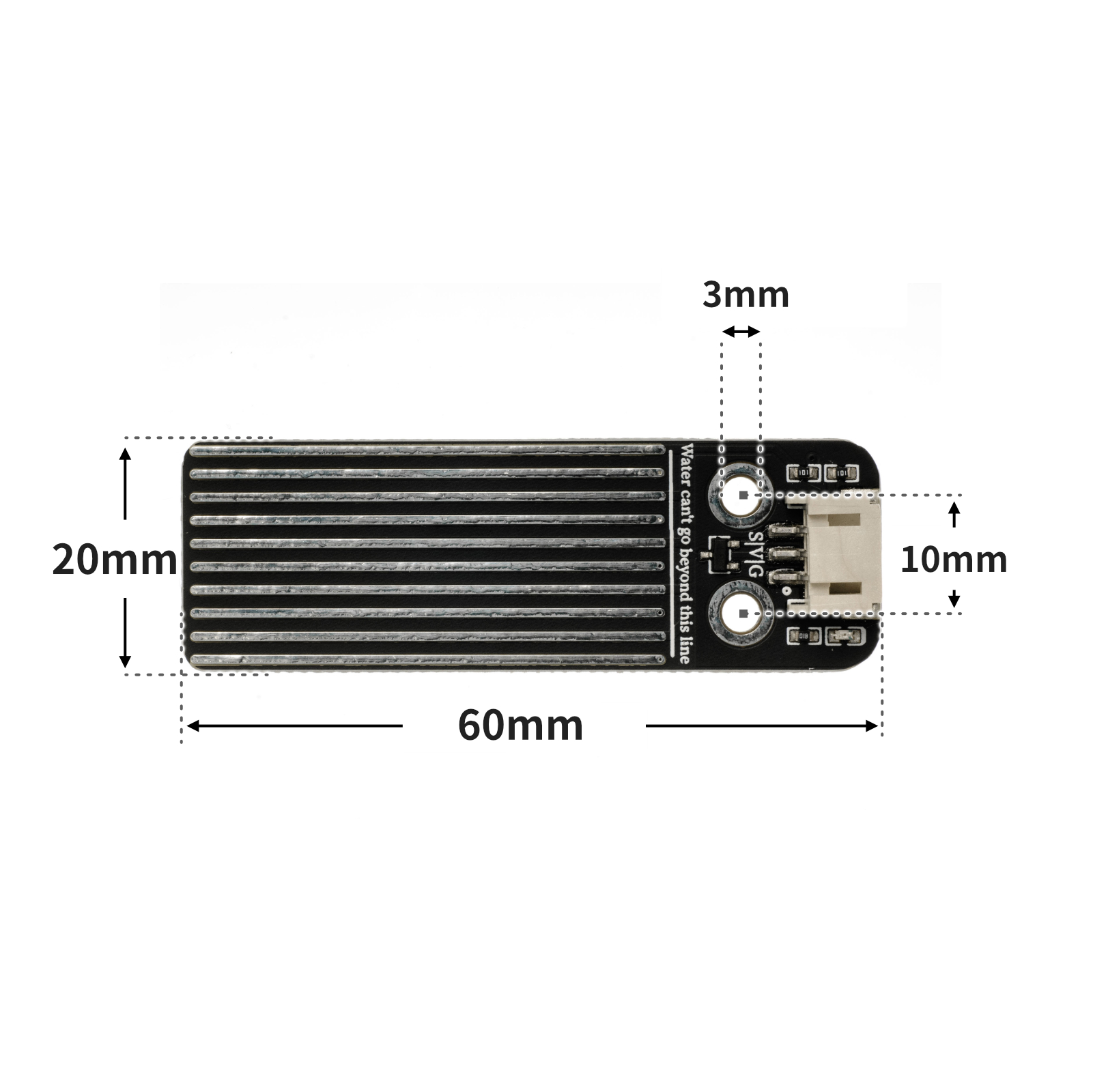

4、电路板尺寸点这里回到目录

HS-S37P 水位传感器

5、Arduino IDE示例程序点这里回到目录

示例程序(UNO开发板)：点击下载

volatile float num;
volatile int Buzzer;
void setup(){
 num = 0.0;
 Buzzer = 6;
 Serial.begin(9600);
 pinMode(A2, INPUT);
}
void loop(){

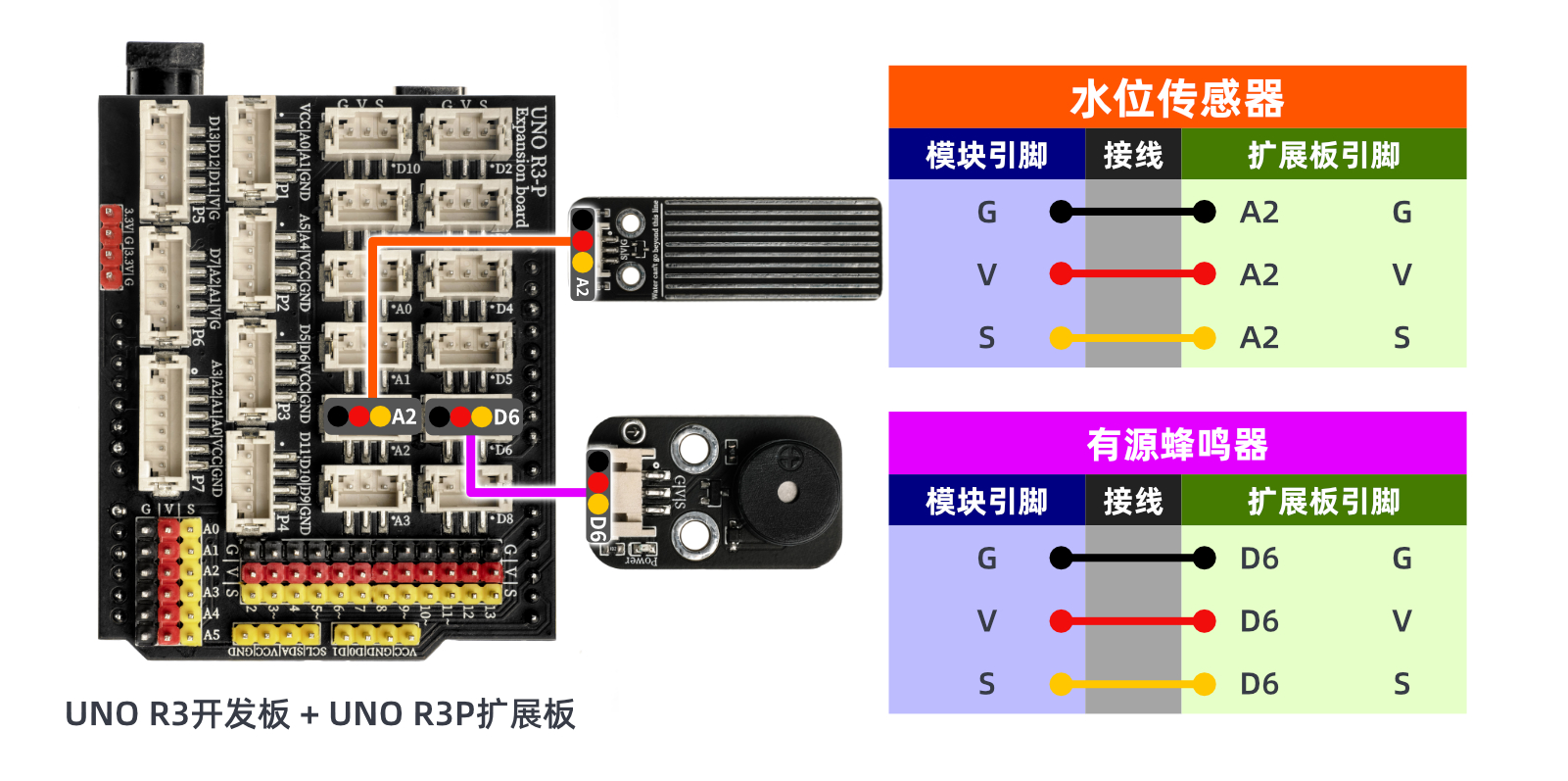

 //水深传感器接A2.，蜂鸣器接uno开发板D6
 //检测水越深，水深传感器模拟值越大；反之，水深传感器模拟值越小
 num = long(analogRead(A2));
 Serial.println(num);
 delay(500);
 if (num > 670) {
 //大概大于3cm
 pinMode(Buzzer, OUTPUT);
 digitalWrite(Buzzer,HIGH);
 } else {
 pinMode(Buzzer, OUTPUT);
 digitalWrite(Buzzer,LOW);
 }
}

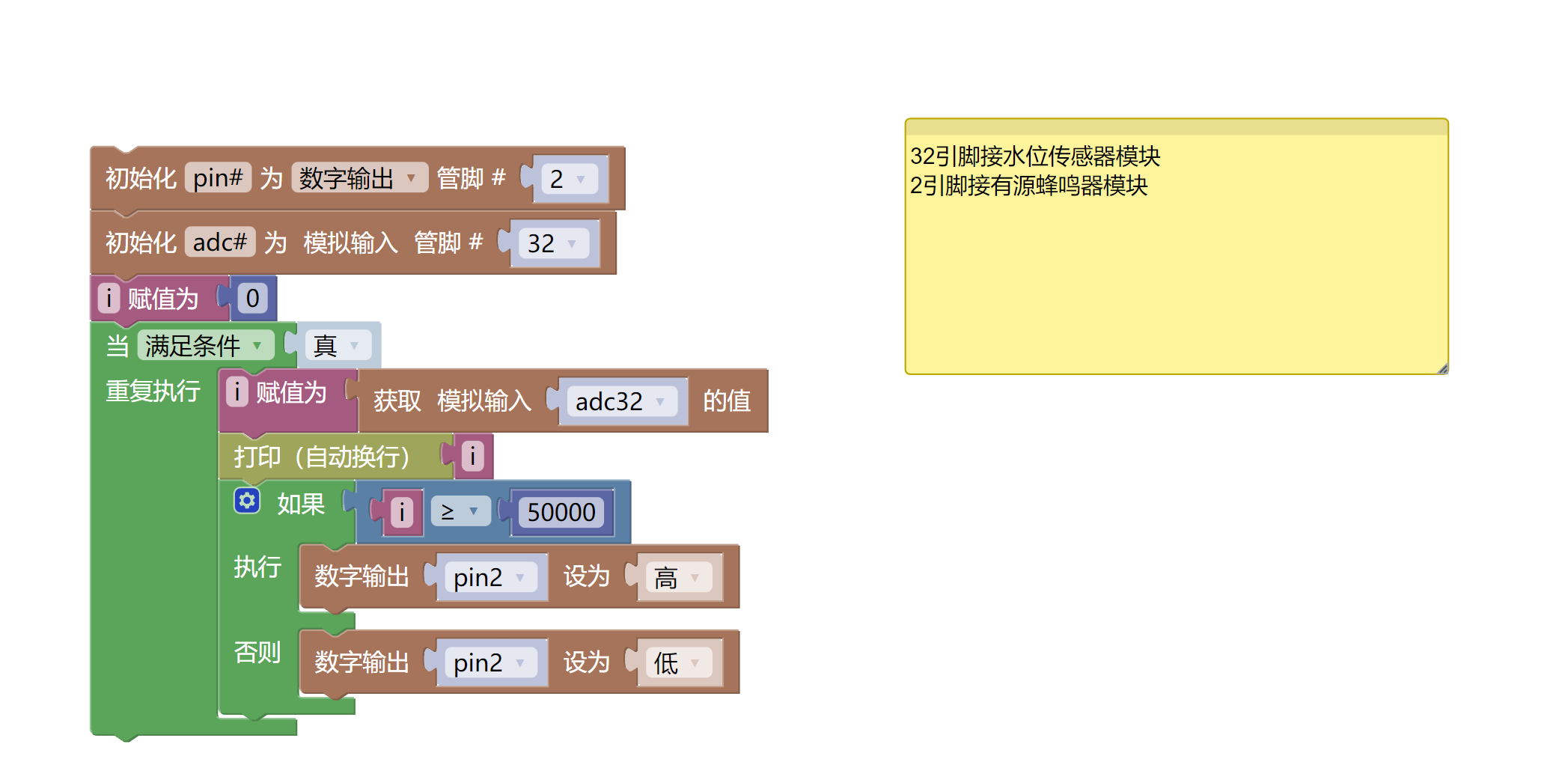

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine

pin2 = machine.Pin(2, machine.Pin.OUT)
adc32 = machine.ADC(machine.Pin(32))
i = 0
while True:
i = adc32.read_u16()
print(i)
if i >= 50000:
pin2.value(1)
else:
pin2.value(0)
