ESP32 EXP1扩展板
1、介绍 点这里回到目录

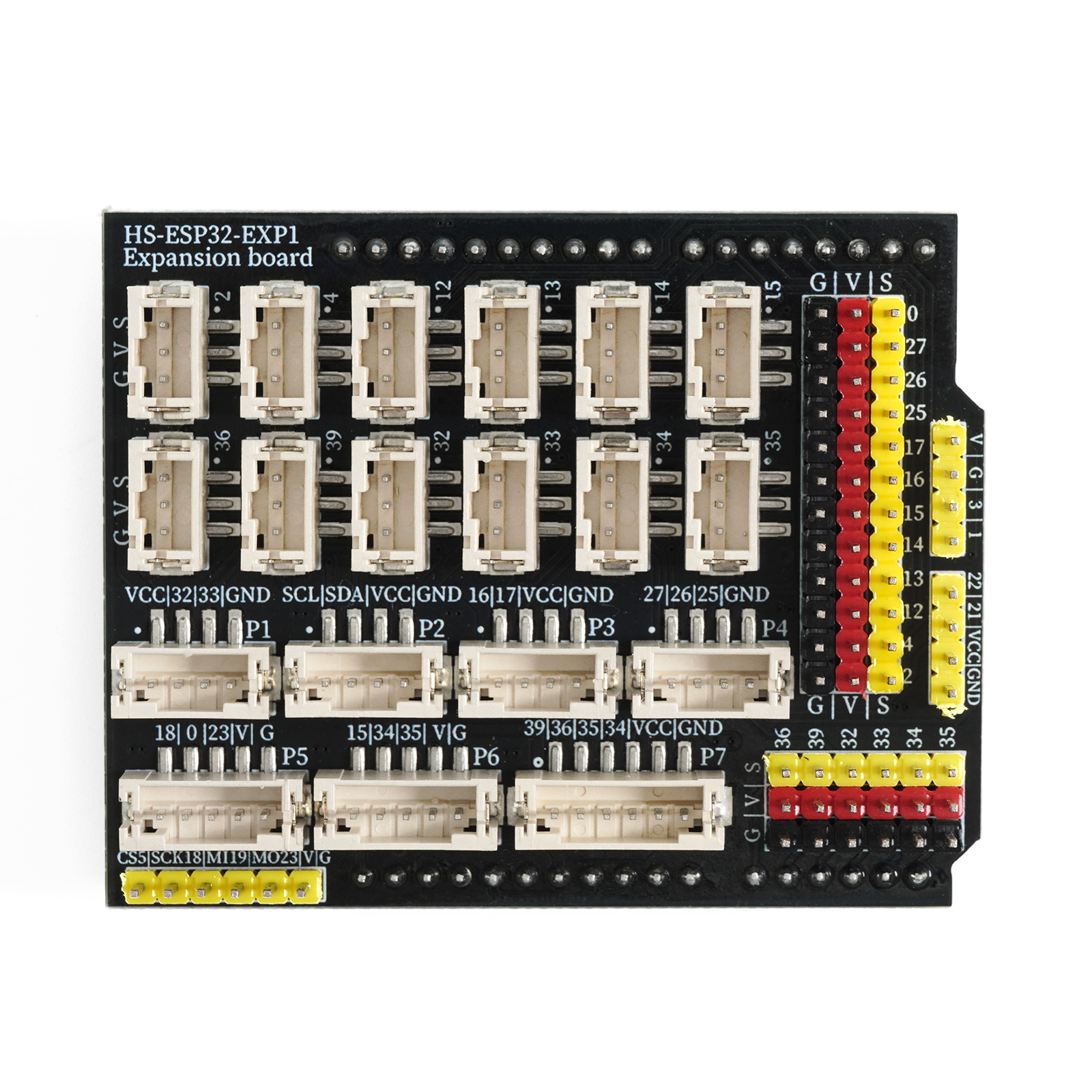

ESP32 EXP1(扩展板)是根据开发板EPS32开发板设计的配套扩展板，把开发板的引脚引出来集成在一块PCB电路板上。该扩展板兼容本所有的EPS32系列的开发板。电路板上设有PH2.0接口的同时也保留有排针，满足使用者的不同接线需求。可以达成接线方便同时防止使用者接错杜邦线排针导致电路板烧毁的情况。还可以让使用者灵活的增加和减少外接扩展模块。所以使用该模块能到达方便快捷同时又避免接错杜邦线导致电路板烧毁的情况！
2、特征 点这里回到目录
- 1、设有数字IO口排针（引脚号：0，2，4，12，13，14，15，16，17，25，26，27）和模拟IO口排针（引脚号：32，33，34，35，36，39）。（可以满足使用杜邦线接插扩展模块的需求）
- 2、设有数字IO口PH2.0 3P座子（引脚号：2，4，12，13，14，15）和模拟IO口PH2.0 3P座子（引脚号：32，33，34，35，36，39）同时还有4个PH2.0 4P座子,2个PH2.0 5P座子,1个PH2.0 6P座子。
- 3、设有SPI通信接口排针，串口通信接口排针，I2C通信接口排针。
3、扩展板解析 点这里回到目录
- 数字IO口PH2.0 3P座子（2，4，12，13，14，15）和数字IO口排针（0，2，4，12，13，14，15，1，17，25，26，27）
可以指定这些IO口为数字输出即输出高电平或者低电平。
- 模拟IO口PH2.0 3P座子（32，33，34，35，36，39）和模拟IO口排针（32，33，34，35，36，39）
可以指定这些IO口模拟输入和模拟输入。
- P1座子
该座子电路设计为VCC/32/33/GND方便与一些用PH2.0 4P接口的配套模块对接。
- P2座子
该座子电路设计为22/21/VCC/GND方便与一些用PH2.0 4P接口的配套模块对接。
- P3座子
该座子电路设计为16/17/VCC/GND方便与一些用PH2.0 4P接口的配套模块对接。
- P4座子
该座子电路设计为27/26/25/GND方便与一些用PH2.0 4P接口的配套模块对接。
- P5座子
该座子电路设计为18/0/23/V/G方便与一些用PH2.0 5P接口的配套模块对接。
- P6座子
该座子电路设计为15/34/35/V/G方便与一些用PH2.0 5P接口的配套模块对接。
- P7座子
该座子电路设计为39/36/35/34/V/G方便与一些用PH2.0 6P接口的配套模块对接。
